Устройство переднего и заднего моста УАЗ 469

Рубрика: УАЗ

• Устройство заднего моста УАЗ 469 Картер
• Редуктор
• Полуоси

Передний мост УАЗ 469

Полуоси

Картер

Рулевое управление

Обслуживание узлов

Возможные неисправности и способы их устранения

Наличие масляных подтеков

Повышенный шум

Поломка шестерен

Демонтаж моста с автомобиля

Автомобиль УАЗ 469 используется как на территории Российской Федерации, так и за рубежом. Устройство переднего моста УАЗ 469 позволяет принудительно включать полный привод. Благодаря такой конструкции машина имеет высокие показатели проходимости. Ниже представлено описание конструкции мостов модели 469.

Устройство заднего моста УАЗ 469

Задний мост автомобиля конструктивно отличается от передней оси. У него отсутствует механизм поворота колёс. Привод заднего моста осуществляется карданным валом от раздаточной коробки. Задняя ось состоит из следующих элементов:

• Картер;
• Редуктор;
• Полуоси;
• Кожух полуосей;

Картер

Картер состоит из двух половин. Между собой они соединяются при помощи болтов. В нижней части картера расположено отверстие для слива смазочного материала. Со стороны колёсных механизмов в картер запрессовываются кожухи полуосей. В передней части расположено отверстие для установки вала привода.

СПРАВКА: На модель УАЗ-469 устанавливают два вида мостов – военные и колхозные. В зависимости от вида моста конструкция картера отличается.

Редуктор

Задний мост УАЗ 469 имеет редуктор, состоящий из главной передачи и межколесного дифференциала. Ведущая шестерня главной передачи небольшого размера. Она передаёт крутящий момент ведомой шестерне. Зубья шестерен расположены под углом. Такая конструкция позволяет снизить уровень шума при работе узла.

С одной стороны на вал привода устанавливается ведущая шестерня. С другой стороны фланец необходимый для крепления карданного вала. Для предотвращения проскальзывания вала привода во фланце предусмотренные шлицы. Фланец крепится при помощи гайки.

Вал привода установлен на подшипниках. Смазка подшипников и движущихся частей редуктора осуществляется трансмиссионным маслом. Для предотвращения вытекания смазки установлены сальники и прокладки.

Особенности демонтажа узла

При снятии заднего моста нужно отвинтить гайку хвостового прибора, сбросить шайбу, контрфланец, крышку переднего роликового узла шестеренки, выпрессовать сборную шестерню с подшипниками из охладителя масла задней части авто.

Данная схема отлично подходит для разбора дифференциального устройства. Следующее действие — отвинтить шлицы соединения ведомой шестеренки с коробкой сателлитов, сбросить ее. Обе части коробки поделить, вытянуть оттуда шестеренки, стержни планетарных колес, гайки опоры. Оценивая разборку, обратите внимание на целостность зубьев шестереночного колеса. Если они повреждены, деталь подлежит замене. Для снятия роликов, внешних, внутренних колец необходимы особые приспособления. Строго изучите и уясните последовательность разборки, чтобы точно выполнить все действия в обратном порядке при сборке.

При осмотре маслоотгоночного кольца проверить, имеются ли неровности поверхности. Если да, обработать до толщины 5 мм. То же — с фланцем кардана. Шлифовка по высоте до 53 мм. Поверхности защиты промыть. Масляные отводы продуть. Детали конструкции привода, полуоси сменить, если имеются задиры, сильное изнашивание.

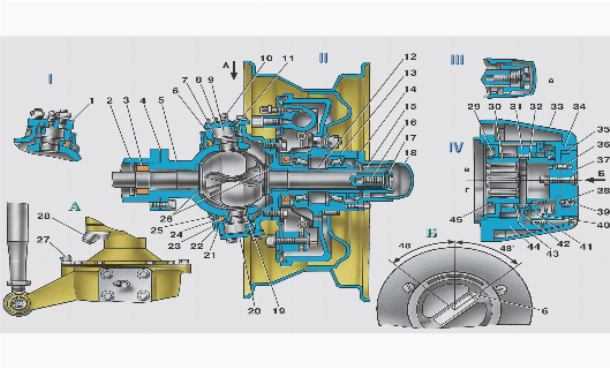

Передний мост УАЗ 469

Конструкция передней оси отличается вот заднего моста. Картер смещен к правому краю по ходу движения автомобиля. Это обусловлено расположением раздаточной коробки. Привод передней оси осуществляется карданным валом от РК. Ось оборудована поворотными механизмами и рулевыми тягами, служащими для управления автомобилем.

Водитель может включить передний мост на УАЗ 469, не выходя из салона. Для этого между водительским и пассажирским сиденьем установлены рычаги управления раздаточной коробкой. Один рычаг отвечает за включение и выключение переднего моста. Второй необходим для понижения передачи крутящего момента.

Полуоси

Полуоси имеют различную длину. Это связано расположением редуктора. Для передачи крутящего момента колесным механизмам независимо от угла поворота предусмотрены ШРУСы.

ВАЖНО: Схема переднего моста УАЗ 469 предусматривает отключение полуосей от колесных ступиц. Подключение осуществляется специализированным винтом. Такая конструкция позволяет увеличить ресурс работы редуктора при движении по покрытию хорошего качества и экономит топливо.

Картер

Картер переднего моста выполнен из двух частей, соединенных между собой болтами. Во избежание возникновения давления при нагреве смазочного материала картер оборудован дыхательным клапаном. Он позволяет воздушной массе беспрепятственно выходить в атмосферу. Дыхательный клапан защищен от попадания пыли и загрязнений социализированный колпачком.

Рулевое управление

Колёсные механизмы между собой соединены поперечной тягой. Соединение тяги шарнирное. Для регулировки угла схождения колес тяга оснащена наконечниками с резьбовыми соединениями.

Чем отличаются военные мосты УАЗ от гражданских

Автомобиль марки УАЗ представляет собой полноценный внедорожник с колесной формулой 4х4, который оборудован раздаточной коробкой с механическим подключением передних ведущих колес и переходом на пониженную передачу.
Существует утверждение что трансмиссия, а точнее мосты привода колес автомобиля военного производства, выгодно отличаются от гражданских, так ли это на самом деле можно попробовать выяснить.

Особенности конструкции

Конструкция военного моста включает в себя применение дополнительных бортовых редукторов, которые установлены для более оптимального распределения крутящего момента на оба колеса, для сложных дорожных условий. Наличие редукторов, во первых, повышает дорожный просвет автомобиля на 8 см, что дает дополнительные преимущества при прохождении глубокой колеи, заболоченных участков, леса и других сложных условий.

Во вторых из — за измененного соотношения передаточных чисел, УАЗ оборудованный военными мостами имеет более лучшую тяга двигателя на пониженных передачах. При подключении переднего привода и переводе рычага в положение пониженной передачи такой агрегат может спокойно ехать по, практически, любому бездорожью, да еще и тащить за собой прицеп весом до 2 тонн, и это при мощности двигателя всего 75 л/с, если брать 469 УАЗик до 90 года выпуска.

Военные мосты

Автомобили УАЗ выпускавшиеся специально для оборонной промышленности разрабатывались более тщательно, учитывались все нюансы, касавшиеся соотношения мощности и проходимости автомобиля, его готовности к эксплуатации в условиях сурового климата, расширенного температурного диапазона, работе при полном отсутствии дорожных условий. УАЗ некоторых модификаций разрабатывался, даже, для сопровождения танковых колонн

Поэтому особое внимание было уделено трансмиссии

Автомобиль у которого установлены мосты военного образца может эксплуатироваться при очень низких или высоких диапазонах температур с почти полным отсутствием масла в редукторах. При этом в УАЗе будет будет слышен только равномерный гул, исходящий от мостов, в то время как трансмиссия гражданского автомобиля уже выйдет из строя. Но такая эксплуатация допускается только в крайних, вынужденных случаях, во всех остальных военный мост, как и все механизмы, нуждается в своевременной смазке и должен работать как положено — в масляной ванне.

Колеса автомобиля с мостами военного производства расположены ниже центральной оси моста, за счет бортовых редукторов, это повышает проходимость при плохих дорожных условиях. Карданная передача военного моста на один сантиметр короче.

Комфорт

УАЗ, любой модификации, с гражданскими или военными мостами автомобиль созданный для людей особой категории — военных, охотников, рыболовов, работников специальных служб, которые не испытывают необходимость в дополнительных опциях для комфорта, таких как повышенная шумоизоляция или кожаный салон. Но существует утверждение что УАЗ на военных мостах имеет более высокий уровень шума — мосты «гудят». Это утверждение ошибочно, мост любого типа «шумит» только в неисправном состоянии, или при неправильной эксплуатации — когда недостаточный уровень масла в картере, изношена главная пара или ступицы, неисправна коробка передач или раздаточный механизм. При правильном обслуживании и эксплуатации, даже эксперт не отличит по звуку мост гражданского типа от военного.

Гражданские мосты

Визуальные отличия

Военный мост имеет резьбовое соединение редуктора с левой стороны по ходу движения автомобиля, гражданский прямо по центру. Чулок военного моста с правой стороны длиннее, с левой короче. В гражданской конструкции чулки визуально одинаковы. Клиренс автомобиля военного образца немного отличается по высоте от гражданского.

Взаимозаменяемость

Мосты военного образца, как и другие элементы трансмиссии могут быть установлены на гражданский автомобиль, а гражданские мосты подходят, только после специальной доработки.

Стоимость военных мостов для автомобиля УАЗ в среднем составляет на 20 процентов дороже, чем для гражданских. Для их заказа следует обращаться в специализированный магазин.

Обслуживание узлов

Мосты автомобиля УАЗ 469 отличаются надежностью и долговечностью. Для нормальной работы узлов необходимо регулярно проводить их обслуживание. Для этого необходимо:

1. Осматривать картер и колесные механизмы на предмет потеков смазочного материала;
2. Проверять степень затяжки болтов крепление;
3. Осуществляет замену смазочного материала;
4. Очищать дыхательный клапан от загрязнений и проверять его работоспособность;
5. Проверять целостность прокладок и сальников;
6. Проверять люфт поворотного механизма передней оси.

Военные мосты на уаз буханка

Военные (редукторные) мосты УАЗа буханка выбираются автолюбителям из-за своей надёжности. Такой мост, исходя из названия, имеет редукторы, на которые распределяется часть нагрузки, поступающей на главную пару.

Преимущества военных мостов в следующем:

• больший клиренс – стандартные мосты обладают длиной в 22 сантиметра, номинальная величина редукторного – 30 (на практике такое значение не достигается, если на автомобилях используются одни и те же шины). Максимальное увеличение возможно при использовании на УАЗе резины Я – 192;
• выше значение крутящего момента, что позволяет перевозить более габаритные грузы, буксировки и передвигаться на малых оборотах по грязевым дорогам;

• главная пара надёжнее – её зубья большего размера;
• получаемая нагрузка равномерно распределяется;
• наличие дифференциала повышенного трения – на бездорожье автомобиль не буксует.

Купить военные мосты

• в специализированном магазине. Стоимость такой покупки будет гораздо выше, чем при покупке с рук, но приобретенная деталь собрана производителем и будет новой.
• с рук у владельца аналогичной модели УАЗа буханки. Приобретение детали, бывшей в употреблении, обойдётся дешевле, чем новая запасная часть. Есть в этом и отрицательный момент – хорошее качество и нормальное рабочее состояние не всегда гарантированы. Перед покупкой детали б/у стоит внимательно её осмотреть – возможно, присутствуют недостатки, незаметные при беглом изучении, из-за которых мост скоро придёт в негодность.

Установка редукторных (военных) мостов на УАЗ буханку

Но при установке новых мостов без вмешательства в рулевую систему не обойтись – резко усложняется управление автомобилем, что может привести к серьёзной аварии.

Поэтому главным этапом в установке военного моста станет исправление рулевой системы под новые требования – необходимо осуществить разгрузку рулевой сошки. Решается этот вопрос установкой блокспортов с гидроцилиндрами – такие действия наиболее оптимальны.

Усиление сошки любыми доступными способами без изменений рулевой системы рано или поздно приведет к разрушению креплений и отсоединению моста.

В процессе установки потребуется:

• демонтировать гражданский мост с буханки;
• отрегулировать положение поворотного рычага;
• начать установку редукторного моста, параллельно осуществляя исправления в механизме рулевого управления автомобилем.

Расход топлива на буханке с военными мостами

После изменения мостов на автомобиле потребление топлива в расчёте на сто километров пробега, по словам тех, кто уже осуществил перестановку, возрастает. Разница между прежней величиной потребления составляет от 1,5 до 2 литров.

Особенно сильно заметно это становится в зимнее время года.

Возможные неисправности и способы их устранения

Ремонт переднего или заднего моста УАЗ 469 можно выполнить самостоятельно. Для этого потребуется стандартный набор инструментов и наличие минимальных технических знаний. Возможные неисправности:

Наличие масляных подтеков

Появление масляных потеков на корпусе картера или в местах крепления ступиц свидетельствует о нарушении герметизации узла. Причиной нарушения может стать выход из строя дыхательного клапана. При нагревании смазочный материал расширяется и в полости оси создаётся давление. Под действием давления нарушается целостность прокладок и сальников.

Для устранения неисправности необходимо восстановить работоспособность дыхательного клапана и заменить вышедшие из строя уплотнители.

ВАЖНО: При установке прокладок необходимо обработать их поверхности герметиком. Заливать смазочный материал следует после полного высыхания герметика.

Повышенный шум

Повышенный уровень шума при работе свидетельствует о сильном износе вращающихся частей или о попадании воды в узел. При движении по бездорожью или преодолению брода вода попадает в полость оси через дыхательный клапан. Это приводит к ухудшению смазки вращающихся частей.

Для предотвращения попадания воды автовладельцы модернизируют конструкцию дыхательного клапана.

Для этого удаляют стандартный колпачок. Соединяют выход дыхательного клапана с резиновым шлангом. Второй конец шланга крепят в моторном отсеке.

Нюансы монтажа и регулировки

Сборка (схема) дифференциальной конструкции привода проводится следующим образом.

1. Присоединение обеих коробок сателлитов в зависимости от корпусного порядкового номера.
2. В левую коробку сателлитов вставляется крестовина.
3. Сборную шестерню поместить в левую коробку.
4. Трансмиссионным маслом смазать единицы дифференциала (шестеренки полуосей, сателлиты, оси, упорные шайбы).
5. Шейки шестереночных колец полуосей зафиксировать опорными шайбами.
6. Сателлиты обязательно укрепить на оси разъединенного крестовика.
7. Те же действия провести с правой коробкой.
8. Затянуть части коробок, ввести ведомое колесо базовой передачи.

Мастер перебирает агрегат

Шестерики полуосей монтированного дифференциала провернуть с помощью шлицов с усилием не более 59 Н. Регулировка элементов конструкции привода проводится при их замене.

1. Внутренние кольца подшипниковых узлов дифференциала закрепить на шейки, торцевой люфт между коробкой и кольцами должен приблизиться к величине в 3,5-4,0 мм.
2. Установленный сборный дифференциал закрывается автопрокладкой, колпачком резервуара. Прикатать подшипники для установки правильного положения. Закрепить запор теплообменника.

Монтаж и регуляция шарикоподшипников проводящего шестерика заднего преобразователя.

1. Фиксация элементов направляющей на основную шестерню.
2. Притирка хвостового конца с элементом направляющей.
3. Расположение распорки и прокладок сборного узла роликов между внутренними кольцами.
4. Основной крепеж регулировочного кольца главной шестеренки.

Все промежуточные действия, кернение показывает схема на рис. 2. Данная схема наиболее подробно описывает все нюансы.

1. При наладке головного сборного шестереночного колеса не должно быть продольного люфта, пружинный динамометр покажет усилие. Показатели для новых деталей — 15-30 Н, для приработанных — 20-35 Н. Чтобы уменьшить натяжение при установке подшипников, можно добавить прокладки. Чтобы увеличить — убрать.
2. Корректировка подошла к концу, все части закрепляем на свои места, качественно зашплинтовываем.

Настройка люфта и расположение шестеренки центральной передачи проводятся так.

1. В теплообменник устанавливается потенциал с отлаженными сборными роликоподшипниками, прокладка их разъединения с крышкой, укрепленной болтом.
2. Выставляется расстояние между обоими зубчиками: 0,2-0,6 мм. Регулировка люфта происходит с зачетом числа сальников ведомой шестерни: при уменьшении их количества необходимо увеличение зазора, и наоборот. При перестановке прокладок натяг элементов потенциала не нарушится лишь тогда, когда не меняется численность прокладок.
3. Схема зацепления шестереночных колес по пятну контакта приведена на рис. 3.

Подшипник ступицы УАЗ: последовательность работы при замене

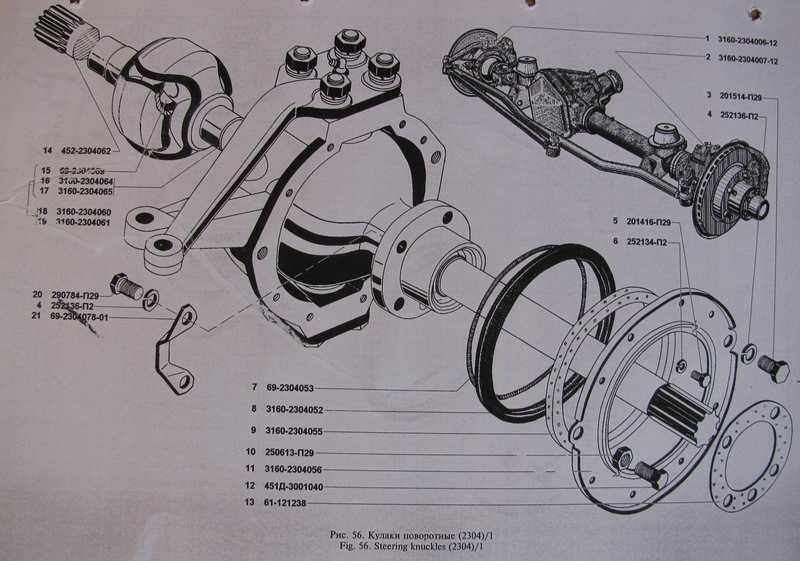

Устройство агрегата

При работе с поворотным кулаком и наружным кольцом или между ступицей и внутренним кольцом вначале определяется наличие люфта. Если люфт между этими запасными частями все-таки существует, то необходима срочная замена подшипников или данных запасных частей. Где находится поворотный кулак, показывает чертеж.

Для того чтобы подшипник заменить, нужно снять со ступицы внешнюю гайку. Для этого автомобиль должен стоять приподнятым с помощью домкрата, помощник выжимает педаль тормоза.

1. Снимается колесо, выворачивается руль для доступного просмотра подвески автомашины. Суппорт тормоза снимают и вывешивают хомут или проволоку.
2. На наконечнике руля необходимо выставить шплинт для того, чтобы снять его и открутить гайку на данном наконечнике.
3. Для его снятия нужно воспользоваться специальными приспособлениями. Далее откручиваются болты крепления шаровых опор, ступица вынимается на себя.
4. На деревянное приспособление с расстоянием от земли в 10 см выкладывается стойка и приспособлением выколачивается ступица вместе с тормозным диском. Проводят разъединение этих частей.
5. Снимается металлический пыльник с целью быстрого подхода к внутренней обойме подшипника, которая выбивается из ступицы с помощью острого инструмента – зубила.
6. Металлической щеткой и чистой тряпкой протирают внутренности ступицы для очищения ее от грязи и смазочного материала. Новый пыльник надевается на свое место.
7. Стопорное кольцо вытаскивается из поворотного кулака, достается использованный подшипник. От пыли и грязи тщательно зачищаются канавки колец, вставляется новый подшипник до упора.

Для более тщательной посадки следует использовать в процессе работы с подшипником силиконовую смазку. Установка второго кольца, если все сделано правильно, не вызывает затруднений.

Таким же образом меняется подшипник задних колес УАЗ Патриота. Развал — схождение в этом случае делать нет необходимости, так как стойка поворотного кулака оставалась на месте на всем протяжении работы, следовательно, настройки не нарушались.

Каждый водитель должен систематически делать осмотр своего автомобиля, иметь под рукой необходимый чертеж, выявлять недостатки, осуществлять обслуживание тех или иных запасных частей.

Мосты УАЗ Патриот устройство, передний мост UAZ Patriot — Автомобильный блог

Мосты УАЗ Патриот их устройство и обслуживание довольно интересная тема в среде УАЗоводов. Особенно многих волнует передний мост UAZ Patriot, ведь конструктивно передний мост сложнее в ремонте и устройстве. Сегодня расскажем о мостах современного Патриота подробнее.

Сначала немного истории ведущих мостов УАЗ и устройстве этих элементов трансмиссии. Изначально мосты внедорожников УАЗ были «военные» и «колхозные», они прилично отличались своим устройством между собой. В среде любителей внедорожников ценятся именно «военные» типы мостов. Но на нынешний УАЗ Патриот ставят совершенно иные мосты, которые имеют ряд особенностей, хотя некоторые детали взаимозаменяемы со старыми мостами.

Современные мосты Патриота типа «Спайсер» сейчас идут с увеличенной до 1600 мм колеёй. Ведь старые мосты имели всего 1445 мм и не подходили для довольно широкого Патриота. Так же в конструкции изменили картер главной передачи, который закрыт съемной стальной крышкой, а для доступа к главной передаче и дифференциалу теперь не надо снимать и разбирать мост, можно просто снять крышку.

Устройство переднего и заднего моста «Спайсер» схожи, а об особенностях мы поговорим чуть ниже. Итак, картер моста
состоит из неразъёмного литого картера главной передачи, запрессованных в него кожухов (чулков) полуосей и штампованной крышки. Отсутствие разъёма в поперечной плоскости моста придаёт конструкции высокую жёсткость (неразрезной тип моста). Размещение главной передачи и дифференциала в едином картере обеспечивает долговечность и высокую точность зацепления зубьев главной пары.

Передний мост УАЗ Патриот

Схематично передний мост Patriot изображен на первой картинке в самом верху статьи. Основной особенностью моста можно считать наличие ШРУСов. Ведь передние колеса кроме вращения, должные еще и поворачиваться. Изначально использовались ШРУСы типа «Вейс», но от них отказались. Из-за особенностей конструкции, угол поворота не превышал 27 градусов, что сказывалось на маневренности автомобиля. Поэтому сейчас устанавливаются новые ШРУСы типа «Бирфильд», которые обеспечивают поворот на 32 градуса и более долговечные, из-за более равномерной нагрузки на элементы поворотного шарнира.

В качестве смазки для ШРУСа УАЗ Патриот используют только «ШРУС-4», широко используемая ранее смазка «ЛИТОЛ-24» для этих целей уже не подходит.

Задний мост УАЗ Патриот

Задний мост Patriot можно разглядеть на схематичном изображении чуть ниже.

Обычно задний мост «Спайсер» не доставляет владельцам внедорожника проблем. Главное, это постоянно следить за уровнем масла в картере моста. Поскольку переборка моста или замена главной передачи с дифференциалом лотерея. Можно довольно легко нарваться на сырой металл и потом ездить с постоянно гудящей трансмиссией.

Основные советы по эксплуатации мостов Патриота довольно просты — не следует ездить с подключенным передним мостом по сухой хорошей дороге, это приводит к повышенному расходу топлива и износу раздатки. Не стоит допускать длительной пробуксовки одного из колес, если вы застряли, это может привести к ускоренному износу моста. А вот при движении с температурой окружающего воздуха минус 30 передний мост лучше подключать.

Напомним, у серийного УАЗ Патриот нет блокировки межколесного дифференциала. То есть, если переднее правое колесо застряло в грязи, а переднее левое висит в воздухе, то вращаться будет только то, которое свободно. Так же и с задними колесами. Что бы не попадать в глупую ситуацию настоящие любители бездорожья доустанавливают межколесную блокировку самостоятельно. Сегодня существует несколько типов блокировок на любой вкус и кошелек.

Bentley Ultratank — гаражная российская военная машина

26 июня 2019

Галерея5

Большой, тяжелый и непроницаемый — эти слова часто используются для описания Bentley Continental GT … или танков, что может объяснить ход мыслей, который привел к созданию этого ультратанка.

Основанный на подержанном Bentley Continental GT первого поколения, Ultratank является детищем российского ютубера AcademeG .

5

Родом из страны, которая славится созданием гусеничных внедорожников, способных преодолевать обширную дикую местность страны и подходящих для ее скудной инфраструктуры, AcademeG утверждает, что Ultratank был задуман как нечто большее, чем просто демонстрационная лодка. пони с одним трюком.

В серии видеороликов на YouTube, в которых рассказывается о сборке Ultratank, AcademeG рассматривает все аспекты планирования и технические аспекты создания функциональной гусеничной машины, способной надежно работать, а не просто разгоняться до 100 км/ч за 5 секунды.

Впечатленный жесткостью и прочностью оригинального кузова и шасси Continental GT, AcademeG сохранил большую часть своего пассажирского отсека нетронутым, хотя части его передней защитной конструкции были обрезаны для размещения гусениц.

5

Чего нельзя сказать о сложной ходовой части Bentley, от которой быстро отказались в пользу чего-то более подходящего для суровой жизни вдали от дорожных удобств.

Вместо усовершенствованного двигателя W12 в Ultratank используется 4,3-литровый двигатель Toyota 3UZ-FE V8, мощность которого превышает 300 кВт.

Мощность от двигателя передается на «самую большую заднюю ось», которую они могли получить, цельная задняя ось Dana 60 с открытым дифференциалом, в то время как передняя ось снята с УАЗа, а раздаточная коробка родом от военного ГАЗ-66.

грузовая машина.

Эти компоненты привода прикреплены к изготовленной пространственной раме и системе подвески, на которых будет стоять исходный кузов автомобиля. Сообщается, что на строительство и проектирование самих путей ушло более двух месяцев.

5

Собранный Ultratank весит 3100 кг, что значительно больше веса Continental GT, который и без того составляет 2385 кг. Тем не менее, он по-прежнему способен довольно целесообразно развивать «электронно ограниченную» максимальную скорость в 60 миль в час (97 км/ч).

Вся эта работа, тем не менее, кажется того стоит с видеороликами, на которых Ultratank легко взбирается на препятствия, поворачивает на десять центов и наезжает на машины, как танки и предназначены. По словам AcademeG, есть еще некоторые технические проблемы, которые нужно сгладить и внести улучшения, поскольку в последнем обновлении Ultratank закрываются изготовленные на заказ двери.

Дэниел Вонг

Участник

Работая в газетах, журналах и на веб-сайтах, Дэниел Вонг управлял всем спектром современных печатных СМИ, прежде чем получил роль менеджера по цифровому контенту 4×4 Australia и MOTOR в Интернете.

Блокировка дифференциалов на УАЗ своими руками

С момента изобретения блокировки дифференциалов на Уаз эта технология получила достаточно широкое распространение среди автомобилистов. Этот механизм остается одной из важнейших частей транспортного средства и для подавляющего большинства жителей остается крайне сложным для понимания.

Что это?

С помощью этого устройства крутящий момент, который генерирует силовой агрегат, передается на каждое колесо, благодаря чему машина приводится в движение. Ситуаций, в которых возникает необходимость блокировки дифференциалов на Уазах, то есть исключения этого элемента из цепи с помощью специализированных вспомогательных устройств, предостаточно.

Как это работает?

Если на автомобиле не установлены специализированные устройства, колеса, расположенные на одной оси, постоянно движутся с одной и той же скоростью, в результате чего возникнет множество различных эксплуатационных проблем, влияющих на управляемость. Таким образом, среди побочных эффектов, которые могли возникнуть при отсутствии дифференциалов и блокировок дифференциалов на Уазах, стоит отметить слишком высокий, и в то же время совершенно неравномерный поток резины, существенное увеличение нагрузки на различные элементы подвески, небольшая недостаточная поворачиваемость. При использовании дифференциала появилась возможность неравномерного распределения скорости, получаемой каждым колесом от карданного вала.

Когда это необходимо?

Не все понимают, что в реальных условиях эксплуатации колеса могут вращаться с разной скоростью в разных ситуациях, а именно:

• В процессе вращения, когда внешнее колесо должно преодолеть большее расстояние по сравнению с внутренним.
• Плохая дорога, когда оба колеса едут по разной местности.

Все вышеперечисленные признаки не слишком важны для ведущих мостов, по той причине, что они фактически не связаны друг с другом и вращаются независимо друг от друга. Однако ведущая пара получает энергию непосредственно от трансмиссии, а каждое колесо имеет жесткую связь с трансмиссией, в результате чего криволинейное движение становится довольно затруднительным.

Рекомендуем

Как работает задняя втулка переднего рычага и сколько она служит?

Втулка задняя переднего рычага – один из составных элементов ходовой части автомобиля. Он относится к направляющим элементам подвески, которые вместе с рычагами выдерживают огромные нагрузки с колесами. Однако с этим пунктом много…

Расход масла в двигателе. Шесть причин

Вряд ли можно найти автомобилиста, которого бы не беспокоил повышенный расход масла. Особенно досадно, когда это происходит с очередным новым мотором. Вот наиболее распространенные причины, которые приводят к расходу масла в двигателе…

Как устроена выхлопная система?

Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду. Также должно быть обеспечено снижение шумового загрязнения до допустимых пределов. Как и любые другие сложные устройства, эта система состоит из семи…

Где используется?

Дифференциал теперь устанавливается как на грузовые, так и на легковые автомобили, вне зависимости от того, идет речь о полноприводных или монопериодных моделях. В полноприводных автомобилях раздаточный редуктор также обеспечивает контроль баланса усилий, который формируется между осями. В большинстве случаев он расположен в задней части автомобиля и напрямую связан с карданным валом.

Как это происходит?

Стоит отметить три основные категории:

• Общедоступные;
• С замком;
• Дифференциал повышенного трения.

В зависимости от того, что считается дизайном, меняется и характер технологии передачи усилия на руле. В случае, если одно колесо потеряет нормальное сцепление с дорогой, редуктор весь крутящий момент направит именно на полуось, в результате чего потерявшее надежную опору колесо начнет буксовать. Тогда возникает необходимость блокировки дифференциалов на Уазе для временного отключения узла и распределения вращающего момента поровну между осями. Таким образом, замок обеспечивает гораздо лучшую маневренность в некоторых ситуациях.

Опции блокировки

В зависимости от особенностей автомобиля различаются схемы ограничения работы – ручная или автоматическая.

При включенной блокировке колеса автомобиля будут полностью игнорировать силу тяги, а двигатель будет передаваться с равной силой. В связи с этим повышается проходимость автомобиля, что невозможно в том случае, если автомобиль оборудован дифференциалом открытого типа. Именно поэтому нет ничего удивительного в том, что в последнее время обычным явлением была блокировка дифференциала военного моста Уаз и другие варианты повышения проходимости этого автомобиля.

Что такое блокировка дифференциала?

Конструктивно дифференциал снабжен блокировкой, устроен точно так же, как и стандартные агрегаты открытого типа, но в данном случае дополнен механизмом ограничения разности скоростей вращения пары выходных шестерен. В основе этого механизма может быть использована пневматическая, гидравлическая или электрическая система.

Наиболее популярной в последнее время стала электрическая блокировка дифференциала УАЗ, в которой блокировка осуществляется полностью автоматически или по нажатию кнопки. Водитель может решить, когда лучше отключить работу дифференциала, чтобы воспользоваться полностью равномерным вращением колес.

Где?

В любом случае блокировка межосевого дифференциала УАЗ является полезным устройством, которое вы можете установить самостоятельно, даже если в конструкции вашего автомобиля изначально этого нет. В большинстве случаев специалисты советуют устанавливать его в задней части автомобиля, так как правильно установленный замок даст возможность сделать очень плавную тягу между задними и передними колесами. Это место намного безопаснее и эффективнее. Если говорить об особенностях и монтаже работ, то сами по себе они не отличаются особой сложностью, а при необходимости могут выполняться стандартно в яме или на подъемнике.

Ручной или автоматический?

Перед установкой нужно понять, чего вы хотите добиться — полного отключения механизма или только ограничения его функционала. Если рассматривать полную механическую блокировку дифференциала УАЗ, то она может быть автоматической или иметь ручное включение. Если вы собираетесь обеспечить частичную блокировку, то в этом случае вам придется смириться с тем, что возможности удерживать блокировку вручную у вас не будет.

Полная

При этом разницу в скорости вращения колес необходимо убрать полностью, но нужно понимать тот факт, что такая блокировка заднего дифференциала УАЗ в итоге может привести к определенным побочным эффектам, например пробуксовке на дорогах и грунтовых дорогах, а также повышенная нагрузка на детали колес и трансмиссии в процессе движения по твердым покрытиям. Полную блокировку дифференциала лучше всего осуществлять только вручную.

Особенности ручной блокировки

Этот вариант является наиболее интуитивным. Просто нажмите на переключатель, при этом узел ограничителя начнет работать и полностью предотвратит распределение напряжения между колесами.

Выборочная блокировка довольно сложна, и часто требуется полная остановка автомобиля для регулировки дифференциала на этих внедорожниках, в том числе и на УАЗ «Хантер». Блокировка дифференциала чаще всего осуществляется в блоке повышенного трения или в противобуксовочной системе.

Преимущества и недостатки

В первую очередь стоит отметить преимущества ручной блокировки:

• Пока система находится в отключенном состоянии, дифференциал работает в стандартном режиме, и вы можете использовать все преимущества его применения.
• Водитель сам решает, когда блокировать систему, благодаря чему ограничитель не используется напрасно.

Недостатки следующие:

• Клик Чтобы переключиться, нужно ненадолго отвлечься от процесса управления, причем часто приходится делать это в самых простых выражениях.
• Блокировка должна быть выключена, иначе можно повредить дифференциал.
• Необходимо установить не только ограничитель, но и смонтировать механизм его приведения в действие, и кнопку на приборной панели.

Автоматика

Основное отличие замков-автоматов в том, что они работают непрерывно. То есть, пока вы не нажмете на педаль газа, система блокировки находится в активном состоянии и подстраивается напрямую и под особенности вашего автомобиля, и под ваш стиль управления, но при этом должна осуществляться предельно тонкая настройка, а также следует учитывать различные нюансы.

Достоинства и недостатки

Преимуществ у автоматики несколько:

• Замок срабатывает в любых сложных ситуациях, и водителю не нужно отвлекаться, чтобы привести его в действие.
• Автоматическая система намного проще по сравнению с ручным запиранием.

Но следует учитывать и недостатки:

• Постоянное срабатывание блокировки дает о себе знать, в следствии чего колесо немного сопротивляется, а шины шумят при повороте.
• Время автоматического зацепления шестерен хорошо видно по щелчку, что многих раздражает.

Установка и настройка

Пневмоблокировка межколесного дифференциала УАЗ выглядит следующим образом:

• Автомобиль находится над смотровой ямой или на платформе;
• Специалисты обеспечивают надежное крепление с помощью домкратов;
• Аккуратно снял все тормозные барабаны и колесо;
• Оси полностью разобраны и осторожно вытащены;
• Снят карданный вал;
• Произведен демонтаж коробок передач;
• Замок;
• Переустановка всех демонтированных ранее узлов.

Перед установкой троса привода регулируется ход. Помимо вышеперечисленных причин использования блокировки, ее часто используют для исправления дефектной работы дифференциала, правильно распределяющего мощность между колесами.

При полном отключении дифференциала из-за того, что имеется достаточно большой крутящий момент, часто появляются разного рода проблемы с поворотом руля – это незначительная цена за то, что ваш автомобиль способен двигаться даже в самых сложных условия. Блокировка является достаточно сложным устройством, но установить блокировку дифференциала УАЗ своими руками сможет даже неопытный водитель. Самое главное здесь – основательно подготовиться к работе, а также иметь полный набор специнструмента.

БЫТЬ: https://tostpost.com/be/a-tamab-l/38103-blakavannya-dyferencyyala-na-uaze-sva-m-rukam.html

Германия: https://tostpost.com/de/autos/37987-дифференциалыperren-an-der-oise-mit-ihren-h-nden.html

ES: https://tostpost.
