Схема автомобиля — УАЗ Хантер
Здесь вы найдете максимально интересных схем электрооборудования на УАЗ 31519 он HUNTER 2003 г.в. УАЗ «Хантер» представляет собой дальнейшее развитие второго поколения ульяновских внедорожников УАЗ-469 и УАЗ-3151. В базовой версии автомобиль оснащён закрытым пятидверным кузовом с металлическим верхом, но в семействе предусмотрена и версия с кузовом универсал-фаэтон со складываемым матерчатым верхом на съёмных дугах.
Электросхема соединения системы управления двигателем мод. ЗМЗ-5143.
10
1 — электронный блок управления двигателем; 2 — датчик положения коленчатого вала; 3 — датчик положения рычага ТНВД; 4 — клапан останова топливоподачи; 5 — датчик температуры охлаждающей жидкости; 6 — электромагнитный клапан управления рециркуляцией; 7 — соединительная колодка; 8 — аккумуляторная батарея; 9 — диагностический разъем; 10 — реле топливоподкачивающего насоса; 11 — электрический топливоподкачивающий насос; 12 — фильтр тонкой очистки топлива; 13 — реле подогрева топлива; 14 — реле свечей накаливания; 15 — свечи накаливания; НL 1 — сигнальная лампа ; НL 2 — сигнальная лампа аварийного падения давления масла; НL 3 — контрольная лампа температуры охлаждающей жидкости; НL 4 — сигнальная лампа разряда аккумуляторной батареи
Эл.схема соединения системы управления двигателем мод. ЗМЗ-409 (Евро-2)
1 — аккумуляторная батарея; 2 — выключатель (замок) зажигания; 3, 29 — плавкие предохранители; 4 — диагностическая колодка; 5 — электронный блок управления двигателем; 6, 7, 8, 9 — топливные форсунки; 10 — регулятор холостого хода; 11, 12 — катушки зажигания; 13, 14, 15, 16 — свечи зажигания; 17 — комбинация приборов; 18 — тахометр; 19 — сигнальная лампа ; 20 — датчик температуры воздуха во впускной трубе; 21 — датчик температуры охлаждающей жидкости; 22 — датчик массового расхода воздуха; 23 — датчик детонации; 24 — датчик положения дроссельной заслонки; 25 — датчик положения распределительного вала; 26 — датчик положения коленчатого вала; 27 — реле топливного насоса; 28 — главное реле системы управления двигателем; 30 — топливный насос; 31 — выключатель
Схема соединения системы управления двигателем мод.
ЗМЗ-409 (Евро-0) на УАЗ
1 — аккумуляторная батарея; 2 — выключатель (замок) зажигания; 3, 31 — плавкие предохранители; 4 — диагностическая колодка; 5 — электронный блок управления двигателем; 6, 7, 8, 9 — топливные форсунки; 10 — электромагнитный клапан продувки адсорбера; 11 — регулятор холостого хода; 12, 13, 15, 17 — свечи зажигания; 14, 16 — катушки зажигания; 18 — комбинация приборов; 19 — тахометр; 20 — сигнальная лампа ; 21 — соединительная колодка; 22 — датчик температуры воздуха во впускной трубе; 23 — датчик температуры охлаждающей жидкости; 24 — датчик массового расхода воздуха; 25 — датчик детонации; 26 — датчик положения дроссельной заслонки; 27 — датчик положения распределительного вала; 28 — датчик положения коленчатого вала; 29 — реле топливного насоса; 30 — главное реле системы управления двигателем; 32 — топливный насос; 33 — выключатель
Схема электрооборудования автомобилей мод. 31519-095, 31519-195
1 — фонарь передний правый; 2 — фара правая; 3 — фара противотуманная правая; 4 — сигнал звуковой; 5 — фара противотуманная левая; 6 — фара левая; 7 — фонарь передний левый; 8 — генератор; 9 — датчик температуры охлаждающей жидкости; 10 — датчик аварийного давления масла; 11 — датчик давления масла; 12 — датчик аварийной температуры охлаждающей жидкости; 13 — электроомыватель; 14 — выключатель контрольной лампы неисправности тормозной системы; 15 — стартер; 16 — аккумуляторная батарея; 17 — выключатель ; 18, 19 — блок предохранителей; 20 — реле стартера; 21 — подкапотная лампа; 22 — блок силовых предохранителей; 23 — плафон освещения блока предохранителей; 24 — боковой указатель поворота правый; 25 — прерыватель стеклоочистителя; 26 — боковой указатель поворота левый; 27 — реле противотуманного фонаря; 28 — выключатель стоп-сигнала; 29 — электродвигатель отопителя; 30 — стеклоочиститель; 31 — сопротивление отопителя; 32, 33 — реле переключения света фар; 34 — реле противотуманных фар; 35 — реле прерывистой работы омывателя двери задка; 36 — щиток приборов; 37 — спидометр электронный; 38 — розетка штепсельная; 39 — контрольная лампа резервного сигнализатора; 40 — контрольная лампа включения дальнего света фар; 41 — контрольная лампа указателей поворотов; 42 — контрольная лампа включения стояночного тормоза; 43 — контрольная лампа неисправности тормозной системы; 44 — контрольная лампа аварийного давления масла; 45 — контрольная лампа аварийной температуры охлаждающей жидкости; 46 — контрольная лампа разряда аккумуляторной батареи; 47, 48 — контрольная лампа резервного сигнализатора; 49 — реле указателей поворотов и аварийной сигнализации; 50 — выключатель контрольной лампы стояночного тормоза; 51 — переключатель отопителя; 52 — выключатель зажигания; 53 — реле выключателя зажигания; 54 — переключатель световой сигнализации; 55 — кнопка звукового сигнала; 56 — переключатель стеклоочистителя; 57 — переключатель датчиков уровня топлива; 58 — выключатель заднего противотуманного фонаря; 59 — выключатель аварийной сигнализации; 60 — плафон освещения салона; 61 — прикуриватель; 62 — выключатель плафона освещения салона; 63 — выключатель фонаря заднего хода; 64 — выключатель противотуманных фар; 65 — переключатель наружного освещения; 66 — реостат освещения приборов; 67 — датчик скорости; 68, 69 — датчик уровня топлива; 70 — очиститель стекла двери задка; 71 — омыватель стекла двери задка; 72 — фонарь задний правый; 73 — фонарь заднего хода; 74, 76 — фонарь освещения номерного знака; 75 — фонарь дополнительного сигнала торможения; 77 — задний противотуманный фонарь; 78 — фонарь задний левый; 79, 80, 81, 82 — свечи зажигания; 83 — датчик-распределитель; 84 — микропереключатель; 85 — электромагнитный клапан ЭПХХ; 86 — катушка зажигания; 87 — коммутатор транзисторный; 88 — блок ЭПХХ
Эл.
схема оборудования автомобилей мод. 315195-025, 315195-125
1 — правый передний фонарь; 2 — правая фара; 3 — правая противотуманная фара; 4 — сигнал звуковой; 5 — левая противотуманная фара; 6 — левая фара; 7 — левый передний фонарь; 8 — генератор; 9 — датчик температуры охлаждающей жидкости; 10 — датчик аварийного падения давления масла; 11 — датчик давления масла; 12 — датчик аварийной температуры охлаждающей жидкости; 13 — электроомыватель; 14 — выключатель контрольной лампы неисправности тормозной системы; 15 — стартер; 16 — аккумуляторная батарея; 17 — выключатель «массы»; 18, 19 — блок предохранителей; 20 — реле стартера; 21 — лампа подкапотная; 22 — блок силовых предохранителей; 23 — плафон освещения блока предохранителей; 24 — повторитель боковой; 25 — прерыватель стеклоочистителя; 26 — повторитель боковой; 27 — реле противотуманного фонаря; 28 — выключатель стоп-сигнала; 29 — электродвигатель отопителя; 30 — стеклоочиститель; 31 — сопротивление отопителя; 32, 33 — реле переключения света фар; 34 — реле противотуманных фар; 35 — реле времени омывателя заднего стекла; 36 — щиток приборов; 37 — спидометр электронный; 38 — розетка штепсельная; 39 — сигнальная лампа ; 40 — контрольная лампа включения дальнего света фар; 41 — контрольная лампа указателей поворотов; 42 — контрольная лампа включения стояночного тормоза; 43 — контрольная лампа неисправности тормозной системы; 44 — контрольная лампа аварийного давления масла; 45 — контрольная лампа аварийной температуры охлаждающей жидкости; 46 — контрольная лампа разряда аккумуляторной батареи; 47, 48 — контрольная лампа резервного сигнализатора; 49 — реле указателей поворотов и аварийной сигнализации; 50 — выключатель контрольной лампы стояночного тормоза; 51 — переключатель отопителя; 52 — выключатель зажигания; 53 — реле выключателя зажигания; 54 — переключатель световой сигнализации; 55 — кнопка звукового сигнала; 56 — переключатель стеклоочистителя; 57 — переключатель датчиков уровня топлива; 58 — выключатель заднего противотуманного фонаря; 59 — выключатель аварийной сигнализации; 60 — плафон освещения салона; 61 — прикуриватель; 62 — выключатель плафона освещения салона; 63 — выключатель фонаря заднего хода; 64 — выключатель противотуманных фар; 65 — выключатель наружного освещения; 66 — реостат освещения приборов; 67 — датчик скорости; 68 — электробензонасос с датчиком уровня топлива; 69 — датчик уровня топлива; 70 — стеклоочиститель задний; 71 — омыватель заднего стекла; 72 — фонарь задний; 73 — фонарь заднего хода; 74, 76 — фонарь освещения номерного знака; 75 — фонарь дополнительного сигнала торможения; 77 — задний противотуманный фонарь; 78 — фонарь задний; 79 — датчик расхода воздуха; 80 — датчик положения дроссельной заслонки; 81, 84 — датчик температуры; 82 — датчик положения распределительного вала; 83, 85, 88, 92 — топливные форсунки; 86 — регулятор дополнительного воздуха; 87 — датчик детонации; 89, 90 — катушки зажигания; 91 — датчик положения коленчатого вала; 93, 95 — реле; 94 — предохранитель плавкий 10 А; 96 — предохранитель плавкий 20 А; 97 — колодка диагностики 613012; 98 — ЭБУ двигателем; 99, 100, 101, 102 — свечи зажигания
Схема оборудования автомобилей мод.
315195-023, 315195-123
1 — правый передний фонарь; 2 — правая фара; 3 — левая противотуманная фара; 4 — звуковой сигнал; 5 — правая противотуманная фара; 6 — левая фара; 7 — левый передний фонарь; 8 — генератор; 9 — датчик температуры охлаждающей жидкости; 10 — датчик аварийного давления масла; 11 — датчик давления масла; 12 — датчик аварийной температуры охлаждающей жидкости; 13 — электроомыватель; 14 — выключатель контрольной лампы неисправности тормозной системы; 15 — стартер; 16 — аккумуляторная батарея; 17 — выключатель ; 18, 19 — блок предохранителей; 20 — реле стартера; 21 — лампа подкапотная; 22 — блок силовых предохранителей; 23 — плафон освещения блока предохранителей; 24 — повторитель боковой; 25 — прерыватель стеклоочистителя; 26 — повторитель боковой; 27 — реле противотуманного фонаря; 28 — выключатель стоп-сигнала; 29 — электродвигатель отопителя; 30 — стеклоочиститель; 31 — сопротивление отопителя; 32, 33 — реле переключения света фар; 34 — реле противотуманных фар; 35 — реле времени омывателя заднего стекла; 36 — комбинация приборов; 37 — спидометр; 38 — колодка; 39 — сигнальная лампа неисправности двигателя; 40 — контрольная лампа включения дальнего света фар; 41 — контрольная лампа указателей поворотов; 42 — контрольная лампа включения стояночного тормоза; 43 — контрольная лампа неисправности тормозной системы; 44 — контрольная лампа аварийного давления масла; 45 — контрольная лампа аварийной температуры охлаждающей жидкости; 46 — контрольная лампа разряда аккумуляторной батареи; 47, 48 — контрольная лампа резервного сигнализатора; 49 — реле указателей поворотов и аварийной сигнализации; 50 — выключатель контрольной лампы стояночного тормоза; 51 — переключатель режимов отопителя; 52 — выключатель (замок) зажигания; 53 — реле выключателя (замка) зажигания; 54 — переключатель световой сигнализации; 55 — кнопка звукового сигнала; 56 — переключатель стеклоочистителя; 57 — переключатель датчиков уровня топлива; 58 — выключатель заднего противотуманного фонаря; 59 — выключатель аварийной сигнализации; 60 — плафон освещения салона; 61 — прикуриватель; 62 — выключатель плафона освещения салона; 63 — выключатель фонаря заднего хода; 64 — выключатель противотуманных фар; 65 — выключатель наружного освещения; 66 — реостат освещения приборов; 67 — датчик скорости; 68 — электробензонасос с датчиком уровня топлива; 69 — датчик уровня топлива; 70 — стеклоочиститель задний; 71 — омыватель заднего стекла; 72, 78 — фонарь задний; 73 — фонарь заднего хода; 74, 76 — фонарь освещения номерного знака; 75 — фонарь дополнительного сигнала торможения; 77 — задний противотуманный фонарь; 79 — датчик расхода воздуха; 80 — датчик положения дроссельной заслонки; 81, 84 — датчик температуры; 82 — датчик положения распределительного вала; 83, 85, 88, 92 — форсунка топливная; 86 — регулятор дополнительного воздуха; 87 — датчик детонации; 89, 90 — катушка зажигания; 91 — датчик положения коленчатого вала; 93, 95 — реле автомобильное; 94 — предохранитель плавкий 10 А; 96 — предохранитель плавкий 20 А; 97 — колодка диагностики; 98 — ЭБУ двигателем; 99, 100, 101, 102 — свеча зажигания; 103 — датчик концентрации кислорода; 104 — клапан продувки адсорбера
Источник
Схема проводки бензонасоса уаз хантер
УАЗ Хантер электрическая схема
Сегодня ни одно транспортное средство не может обойтись без электрической составляющей, поэтому схема электрооборудования УАЗ Хантер неоднократно модернизировалась и дорабатывалась.
Результатом усилий конструкторов стал полноценный продукт, отвечающий европейским стандартам безопасности и качества. Не случайно марка удостоилась похвал со стороны поклонников и ценителей после появления обновлённой модификации УАЗ-315195, соответствующего нормам Евро-5, в 2014 году.
Детище Ульяновского завода и сегодня пользуется популярностью на рынке. Большинство владельцев ценят автомобиль за надёжную и безотказную конструкцию, которая радует живучестью и способностью преодолевать бездорожье.
Серийный выпуск автомобиля УАЗ модификации «Hunter» начался девятнадцатого ноября 2003 года. Предшественники машины, модификации: 3151, 31512, 31514, 31519, 3153 выпускались с 85 по 2007 год. Основоположник, заложивший принципы вездеходной модели, УАЗ-469, выпускался с 72 по 85 год. Для большинства поклонников стало неожиданным прекращение выпуска автомобиля в 2014 году. Однако годом позже, создание возобновилось, только модификация соответствовала повышенным нормам экологии класса Евро-5.
Схема электрооборудования УАЗ «Hunter» с впрыском топлива:
Схема электропроводки УАЗ Хантер выполнена по принципу одного проводника, вторым выступает корпус автомобиля. Электрические цепи, управляющие силовой установкой с несколькими проводниками, на остов замыкание идёт только через электронный блок. Связь с другими потребителями происходит посредством замка зажигания. В составе комбинированного выключателя точка взаимодействия и механизм предотвращающий воровство. Контур безопасен, поскольку значение бортового напряжения не превышает двенадцати вольт.
Консоль машины оборудована устройствами размыкания дорожного света и фонарей против тумана. Кроме того, предусмотрены регуляторы режима работы электрического вентилятора печки. В единый блок, расположенный на переключателях под рулём автомобиля объединены: фары, лампы поворота, очистители стекла, брызгалка очистительной жидкости. Устройства, потребляющие больше мощности, подключаются через реле электромагнитов.
Схема соединения управления мотором ЗМЗ-5143.
10:
Меры предосторожности
Автомобиль УАЗ Хантер, электрическая схема которого при неверной эксплуатации выходит из строя, требует выполнения правил безопасности.
- Манипуляции с машиной, связанные с электрическим оборудованием, проводятся со снятой батареей аккумулирующей энергию. Отключение и включение аккумулятора в цепь проводится в обязательном порядке при де активированном возбуждении;
- Контроль цепей проводится без замыкания проводников на корпус, кроме того, проверка исправности оборудования методом «искры» запрещена, поскольку приведёт к поломке некоторых блоков;Используются только предохранительные элементы установленного образца;Замена предохранителей проводится приборами не из металла, что бы избежать соединения точек электрической цепи с разным потенциалом;Нельзя снимать батарею с работающей силовой установки, это выведет из строя регулятор напряжения и другие элементы;
- Нельзя касаться проводников с высокой степенью электрического потенциала на заведенном моторе;Исключена проверка диодов блока выпрямления омметром, а так же лампой контроля, питание которых больше 12В без отключения изделий от генерирующего устройства;Противодействие прохождению тока изоляционным слоем катушки статора генерирующего устройства проверяется на изделии, демонтированном с машины и отключенном от блока выпрямления;
- Манипуляции со сварочным аппаратом на борту UAZ «Hunter» проводится с предварительным отключением проводников от аккумулятора, а так же отключением выводов генерирующего устройства и контроллера;
- При зарядке аккумуляторной батареи изделие отключается от автомобиля.
Взаимосвязь мотора и схемы
При выпуске автомобиля, конструкторы снабдили УАЗ «Hunter» тремя видами силовых установок. Такой ход позволил выбрать автомобиль, удовлетворяющий запросам потребителя. Однако применяемый ход, внес изменения в электрическую схему автомобиля. Так, электросхема УАЗ Хантер дизель отличается, в сравнении с бензиновым агрегатом. Кроме того, применяемая на моторах электроника раньше не использовалась.
На машину устанавливают:
- Блок, управляющий электронным зажиганием;
- Электронная начинка, управляющая мотором;
- Датчики считывания показателей мотора;
- Электронные механизмы исполнения.
| Силовые установки, применяемые на УАЗ «Hunter» | |||
| Модель мотора | УМЗ-4213 | ЗМЗ-409.10 | ЗМЗ-5143.10 |
| Тип мотора | Бензин (инжектор) | Бензин (инжектор) | Дизель |
| Объём мотора, (л) | 2,890 | 2,693 | 2,235 |
Мощность мотора, (л. с.) | 104 | 128 | 98 |
| Цилиндры, (шт) | 4 | ||
| Камера, расположение | ряд | ||
| Камера, сечение, (мм) | 100 | 95,5 | 87 |
| Ход вытеснителя, (мм) | 92 | 94 | 94 |
| Сжатие | 8,2 | 9,0 | 19,5 |
Технологические решения облегчили диагностику и обновление автомобиля. Стоит отметить вклад, внесённый электронной системой, управляющей двигателем. Главную задачу в узле выполняет электронный контроллер. Ошибки в работе силовой установкой фиксируются и в виде цифрового кода передаются на устройство считывания.
Считывание информации происходит через разъём диагностики. Подключение прибора и последующая расшифровка кода, даёт представление о том, где произошел сбой и как устранить поломку. Выполнение диагностики подразумевает выполнение манипуляций.
Диагностический разъём УАЗ:
- Алгоритм действий следующий:
- Установить ключ зажигания в положение «выключено»;
- Снимаем аккумулятор с автомобиля на 10-15 секунд. Запускается режим «самостоятельной диагностики» контроллера;
- Подсоединяем аккумулятор обратно к автомобилю;
- Запускаем мотор, даём поработать шестьдесят секунд;
- Соединяем выводы диагностического разъёма отдельным проводником, это активирует режим «самостоятельной диагностики»;
Запускается режим «самостоятельной диагностики» контроллера;Генерирующее устройство Bosch 6 003 GB5011:
Подтверждением включения будет код «12», выведенный три раза на устройстве считывания, последующие коды — зафиксированные ошибки.
Для питания автомобиля и зарядки аккумулятора используются новые генерирующие электрический ток устройства. На начальной стадии схема электропроводки УАЗ Хантер инжектор 409 двигатель включала изделие «Iskra», дизельный мотор имел «Bosch 6 003 GB5011». Поскольку схемы генерирующих устройств отличаются, разъёмы и применяемые проводники под капотом автомобиля так же отличаются. В последних моделях производитель начал устанавливать генерирующее устройство собственной конструкции (9422.3701).
Так же можете прочитать про Расход топлива на 100 км УАЗ 469.
Салон автомобиля
Изменения коснулись и салона автомобиля, сделав модификацию привлекательной и способной конкурировать с автомобилями аналогичных производителей. Поменялась обивка, приборная панель, а так же электрическая схема салона.
УАЗ «Hunter», панель приборов:
- Установлена новая, информативная панель приборов;
- Установлены электрические подъёмники стекол;
- Схема электрооборудования УАЗ Хантер 315195 инжектор включает реле, защищающее впрыск топлива.Установлен электрический очиститель стекла и задней двери;
- Применяются плавкие предохранители нового типа, защищающие двадцать шесть автомобильных цепей.
Сайт о внедорожниках УАЗ, ГАЗ, SUV, CUV, кроссоверах, вездеходах
Электрооборудование автомобилей УАЗ-31519, 315195, 315148 Хантер, в основном, выполнено по однопроводной схеме. Отрицательные выходы потребителей электроэнергии соединены с кузовом и двигателем автомобиля, которые выполняют функции второго провода.
Номинальное напряжение в бортовой сети автомобиля Уаз Хантер — 12 вольт. Схемы электрооборудования представлены ниже.
Схемы электрооборудования автомобилей УАЗ-31519, 315195, 315148 Хантер выпуска до 2007 года.
Электрические цепи системы управления двигателем выполнены по многопроводной схеме и соединены с массой автомобиля только через электронный блок управления. Для коммутации основных цепей автомобиля служит комбинированный выключатель (замок) зажигания, состоящий из контактной части и механического противоугонного устройства с замком.
Выключатели наружного освещения и противотуманного света, переключатель режимов работы электровентилятора отопителя расположены на консоли под панелью приборов. Выключатели фар, указателей поворота, стеклоочистителя и стеклоомывателя объединены в блок подрулевых переключателей. Электропотребители большой мощности включаются через электромагнитные реле.
Схемы электрооборудования имеют следующие обозначения цвета проводов :
Б — белый; Г — голубой; Ж — желтый; З — зеленый; К — красный; Кч — коричневый; О — оранжевый; Р — розовый; С — серый; Ф — фиолетовый; Ч — черный; СБ — серый с белой полосой; СК — серый с красной полосой; СГ — серый с голубой полосой; ГК -голубой с красной полосой; КчБ — коричневый с белой полосой; ОГ — оранжевый с белой полосой; БГ — белый с голубой полосой; ЗЖ — зеленый с желтой полосой; ЗК — зеленый с красной полосой; ЗЧ — зеленый с черной полосой; РГ — розовый с голубой полосой; РЧ — розовый с черной полосой; ФБ — фиолетовый с белой полосой.
Схема электрооборудования УАЗ-31519 с двигателем УМЗ-4218 и бесконтактной системой зажигания.
Схема электрооборудования УАЗ-31519-095 и УАЗ-31519-195.
Схема электрооборудования УАЗ-315195 Хантер с двигателем ЗМЗ-409 Евро-2 и системой электронного управления впрыском топлива и зажиганием с блоком управления МИКАС-7.2.
Схема электрооборудования УАЗ-315148 Хантер с двигателем ЗМЗ-5143 и системой электронного управления двигателем с блоком управления VS-9.2 514.3763.
Электрическая схема системы управления двигателем УАЗ-315148 Хантер с двигателем ЗМЗ-5143 и блоком управления VS-9.2 514.3763.
Особенности эксплуатации электрооборудования Уаз Хантер.
— Любые работы с электрооборудованием автомобиля проводите только при отключенной аккумуляторной батарее.
— Отсоединять или подсоединять аккумуляторную батарею можно только при выключенном зажигании.
— При проверке цепей электрооборудования запрещается замыкать на массу провода, проверять исправность цепей «на искру», так как это может привести к выходу из строя элементов электрооборудования.
— Запрещается применять предохранители, не предусмотренные конструкцией автомобиля или рассчитанные на больший ток, и проволоку вместо предохранителей.
— При замене предохранителей запрещается использовать отвертки и металлические инструменты, поскольку это может привести к короткому замыканию в цепях электрооборудования.
— Запрещается отсоединять аккумуляторную батарею при работающем двигателе во избежание выхода из строя регулятора напряжения и элементов электронного оборудования автомобиля.
— Чтобы не вышли из строя диоды выпрямительного блока генератора, запрещается на автомобиле проверять их мегомметром или контрольной лампой, питаемой напряжением более 12 Вольт, без отсоединения проводов от генератора.
— Не касайтесь элементов системы зажигания и высоковольтных проводов на работающем двигателе.
— Проверять сопротивление изоляции обмотки статора генератора повышенным напряжением необходимо на генераторе, снятом с автомобиля, при отсоединенных от выпрямительного блока выводах обмотки статора.
— При проведении электросварочных работ на автомобиле необходимо отсоединять провода от клемм аккумуляторной батареи и выводов генератора и контроллера.
— Не прокладывайте провода низкого напряжения в одном жгуте с высоковольтными.
— Регулярно очищайте от окислов и грязи клеммы аккумуляторной батареи и наконечники проводов.
— При подзарядке аккумуляторной батареи с помощью зарядного устройства отсоедините провода электрооборудования автомобиля от клемм батареи.
Сайт о внедорожниках УАЗ, ГАЗ, SUV, CUV, кроссоверах, вездеходах
Электрооборудование автомобилей Уаз Хантер моделей 315195-023, 315195-123, 315195-025, 315195-125, выпуска до 2010 года, в основном, выполнено по однопроводной схеме. Отрицательные выходы потребителей соединены с кузовом автомобиля, который выполняет функции второго провода. Номинальное напряжение в бортовой сети — 12 Вольт. Схема электрооборудования представлена ниже.
Схемы электрооборудования Уаз Хантер моделей 315195-023, 315195-123, 315195-025, 315195-125, выпуска до 2010 года.
Электрические цепи системы управления двигателем выполнены по многопроводной схеме и соединены с массой автомобиля только через электронный блок управления. Для коммутации основных цепей автомобиля служит комбинированный замок зажигания, включающий в себя контактную часть и механическое противоугонное устройства с замком.
Выключатели наружного освещения и фар противотуманного света, переключатель режимов работы электровентилятора отопителя расположены на консоли под панелью приборов. Выключатели дальнего света фар, указателей поворота, стеклоочистителя и стеклоомывателя объединены в блок подрулевых переключателей. Электропотребители большой мощности включаются через отдельные электромагнитные реле.
Схема электрооборудования Уаз Хантер моделей 315195-023, 315195-123 с двигателем ЗМЗ-409 и системой электронного управления впрыском топлива и зажиганием с блоком управления МИКАС-7.2.
Схема электрооборудования Уаз Хантер моделей 315195-025, 315195-125 с двигателем ЗМЗ-409 и системой электронного управления впрыском топлива и зажиганием с блоком управления МИКАС-7.
2.Особенности эксплуатации электрооборудования Уаз Хантер.
— Любые работы с электрооборудованием автомобиля должны проводится только при отключенной аккумуляторной батарее.
— Отсоединять или подсоединять аккумуляторную батарею можно только при выключенном зажигании.
— При проверке цепей электрооборудования запрещается замыкать на массу провода, проверять исправность цепей «на искру», так как это может привести к выходу из строя элементов электрооборудования.
— Запрещается применять предохранители, не предусмотренные конструкцией автомобиля или рассчитанные на больший ток, и проволоку вместо предохранителей.
— При замене предохранителей запрещается использовать отвертки и металлические инструменты, поскольку это может привести к короткому замыканию в цепях электрооборудования.
— Запрещается отсоединять аккумуляторную батарею при работающем двигателе во избежание выхода из строя регулятора напряжения и элементов электронного оборудования автомобиля.
— Чтобы не вышли из строя диоды выпрямительного блока генератора, запрещается на автомобиле проверять их мегомметром или контрольной лампой, питаемой напряжением более 12 Вольт, без отсоединения проводов от генератора.
— Не касайтесь элементов системы зажигания и высоковольтных проводов на работающем двигателе.
— Проверять сопротивление изоляции обмотки статора генератора повышенным напряжением необходимо на генераторе снятом с автомобиля, при отсоединенных от диодного блока выводах обмотки статора.
— При проведении электросварочных работ на автомобиле необходимо отсоединять провода от клемм аккумуляторной батареи и выводов генератора и блока управления двигателем.
— Не прокладывайте провода низкого напряжения в одном жгуте с высоковольтными.
— Регулярно очищайте от окислов и грязи клеммы аккумуляторной батареи и наконечники проводов.
— При подзарядке аккумуляторной батареи с помощью зарядного устройства отсоедините провода электрооборудования автомобиля от клемм аккумулятора.
Источник
УАЗ 31519 | Проверка топливного насоса
Руководства ￫ УАЗ ￫ 31519 (Хантер)
Проверка топливного насоса

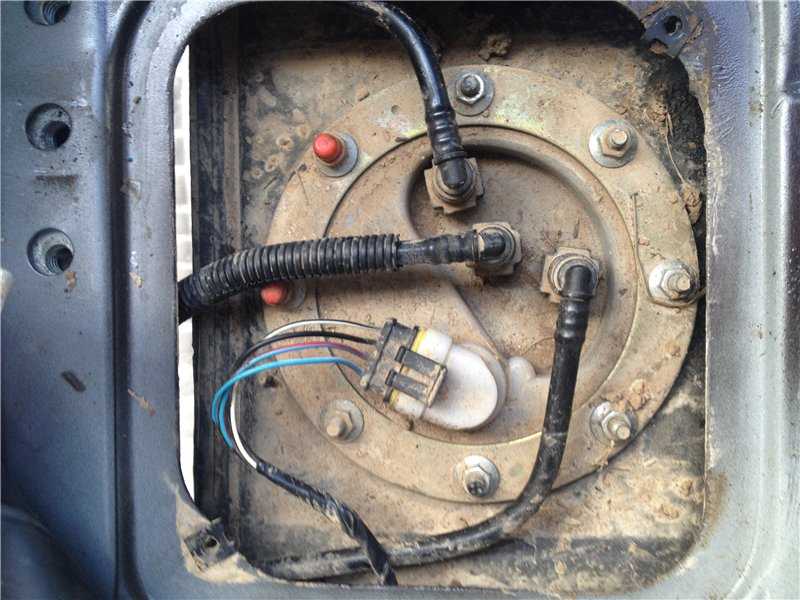

Если двигатель запускается плохо или не запускается вообще, а также глохнет во время движения, следует проверить работу топливного насоса. Топливный насос находится в топливном баке. Для проверки работоспособности насос снимать не требуется.
Проверка работоспособности
|
Модели до 9/89 г. вып.
|
Кабель остается подключен во время проверки.
Модели с 10/89 г. вып.
|
Проверка реле топливного насоса
|
|||||||||||||||||||||
Проверка давления топлива
|
Если шланги исправны, следует заменить топливный насос.
УАЗ :: Hunter :: Электрооборудование
УАЗ:: Hunter:: Электрооборудование- 1. Автомобильное устройство
- 2. Рекомендации о операции
- 3. Неисправности в пути
- 4. Техническое обслуживание
- 5. Двигатель
- 6. Трансмиссия
- 7. Пропускная передача
- 8. Руководство
- 9. Тормозная система
- 10. Электрооборудование
- 10.1. Особенности конструкции
- 10.2. Аккумуляторная батарея
- 10.3. Монтажные блоки
- 10. 4. Генератор
- 10.5. Стартер
- 10.6. Выключатель (замок) зажигания
- 10.7. Электронная система управления бензиновым двигателем (система впрыска топлива)
- 10.8. Система зажигания инжекторных двигателей
- 10.9. Электронная система управления дизельным двигателем (система впрыска топлива)
- 10:10. Система освещения, световой и звуковой сигнализации
- 10:11. Омыватель
- 10:12. Бачок омывателя ветрового стекла
- 10:13. Очиститель стекла задней двери
- 10:14. Бачок омывателя стекла задней двери
- 10:15. Электродвигатель вентилятора системы отопления и вентиляции салона
- 10.16. Зажигалка
- 10:17. Комбинация устройств
- 10:18. Спидометр
- 10:19. Замена датчиков и переключателей
- 11. Кузов
- 12. Совет начинающему механику
- 13. Покупка запчастей
- 14. Поездка на СТО
- 15. Зимняя эксплуатация автомобиля
- 16. Подготовка к техосмотру
- 17. Приложения
- 18. Схемы электрооборудования
4. Генератор
Подготовка к техосмотруОсобенности конструкции
Аккумуляторная батарея
Уход за аккумуляторной батареей
Проверка уровня электролита в аккумуляторной батарее
Проверка степени заряженности аккумуляторной батареи
Снятие и установка аккумуляторной батареи3
Зарядка аккумуляторной батареи
Монтажные блоки
Замена предохранителей в монтажных блоках
Замена реле в блоке реле
Снятие и установка монтажных блоков
Замена дополнительных предохранителей и реле системы впрыска топлива
Замена силовых предохранителей
Генератор
Особенности конструкции
Возможные неисправности генератора, их причины и способы устранения
Особенности конструкции генератора Bosch для дизельного двигателя
Замена ремня привода генератора
Снятие и установка генератора на автомобилях с бензиновым двигателем
Разборка, дефектовка и сборка генератора 9422.
3701
Проверка и замена щеток генератора 9422.3701
Разборка, дефектовка и сборка генератора «Искра»
Проверка и замена щеток генератора «Искра»
стартер
Особенности дизайна
Возможные неисправности стартера, их разум и способы устранения
Удаление и демонтаж стартера 42,3708
Проверка, обзор и установка стартера 42.3708
Снятие, ремонт и установка стартера АЗЕ 2154 Искра
Выключатель (замок) зажигания
Особенности конструкции
Снятие, установка и демонтаж выключателя (замка) зажигания
Электронная система управления бензиновым двигателем (система впрыска топлива)
Особенности конструкции
Работа системы впрыска топлива
Контроллер (электронный блок управления)
Датчики системы управления двигателем
Система бортовой самодиагностики
Поиск неисправностей системы впрыска топлива с использованием системы бортовой самодиагностики
Система зажигания инжекторных двигателей
Проверка и замена катушек зажигания
Электронная система управления дизельным двигателем (система впрыска топлива)
Особенности конструкции
Работа системы впрыска топлива
Световая, световая и звуковая сигнализация
Особенности конструкции
Возможные неисправности системы световой и световой сигнализации, их причины и способы устранения
Регулировка фар головного света
Регулировка противотуманных светильников
Замена ламп
Замена фар из головного света
Установка туманных ламп
Замена передней лампы
Замена бокового индекса по повороту
Замена лампы на заднее крыло
Замена дополнительного стоп-сигнала
Замена ламп освещения номерного знака
Замена заднего противотуманного фонаря
Замена лампы света заднего хода
Замена плафона освещения салона
Замена плафона освещения моторного отсека
Замена гидрокорректора фар
02 03 9000 Проверка и замена подрулевых переключателей Снятие, установка и регулировка звукового сигнала
Замена контактного кольца звукового сигнала
Стеклоомыватель
Особенности конструкции
Снятие, установка и разборка омывателя
Бачок омывателя лобового стекла
Снятие и установка бачка омывателя лобового стекла
Проверка и замена насоса с электродвигателем
Стеклоочиститель задней двери
установка стеклоочистителя двери задка
Бачок омывателя стекла задней двери
Снятие и установка бачка омывателя стекла двери задка
Проверка и замена насоса с электродвигателем
Электродвигатель вентилятора системы отопления и вентиляции салона
Снятие и установка электродвигателя вентилятора системы отопления и вентиляции салона
Замена добавочного резистора отопителя
Прикуриватель
Замена прикуривателя и лампы его подсветки
Комбинация приборов
Снятие и установка комбинации приборов
Замена приборов
Замена ламп в приборах
Замена ламп в блоках контрольных и сигнальных ламп
Спидометр
Снятие и установка спидометра
Замена выключателей, расположенных на приборной панели
Замена датчика температуры охлаждающей жидкости
Замена датчика сигнальной лампы аварийного падения давления масла
Замена выключателя света заднего хода
Замена выключателя стоп-сигнала
Замена выключателя контрольной лампы включения стояночного тормоза
Поиск неисправностей системы впрыска топлива с использованием системы бортовой самодиагностики
10.
7.6. Поиск неисправностей системы впрыска топлива с использованием системы бортовой самодиагностикиВ режиме самодиагностики контроллер последовательно снимает сигналы в виде вспышек сигнальной лампы, тем самым отображая накопленные коды неисправностей .
Если в режиме самодиагностики контроллер не может определить неисправность, то необходимо использовать специальный диагностический сканер. В этом случае необходимо руководствоваться прилагаемой к устройству инструкцией. Цифровой код присваивается каждой неисправности. Определяется по количеству включений сигнальной лампы. Сначала считают число включений лампы для определения первой цифры кода (например, цифра 1 – одно короткое включение 0,5 с; цифра 2 – два коротких включения). Затем наступает пауза продолжительностью в 1,5 страницы. После ее окончания подсчитывают число включений для определения второй цифры кода, затем третьей, после чего наступает пауза продолжительностью 4 с и определяющая конец кода. Если код трехзначный, то в течение 1 страницы выделяется первая цифра.
1. Включить зажигание. Сигнальная лампа должна загореться на 0,5 с и погаснуть, если система самодиагностики не обнаружила неисправности. Таким образом определяется исправность и лампы.
2. Если в системе есть неисправность, лампа может гореть постоянно или только при работающем двигателе. В любом случае необходимо проводить диагностику и техническое обслуживание системы управления двигателем.
3. Выключить зажигание.
4. Для перевода контроллера в режим самодиагностики:
– отключить аккумуляторную батарею на 10-15 с и снова подключить;
– запустить двигатель и дать ему поработать 30–60 на холостом ходу;
Рис. 10.12 . Диагностический разъем: 1 – разъем; 2 – дополнительный провод (перемычка) |
– открыть крышку диагностического разъема и отдельным проводом соединить выводы разъемов «10» и «12» согласно рис.
10.12.

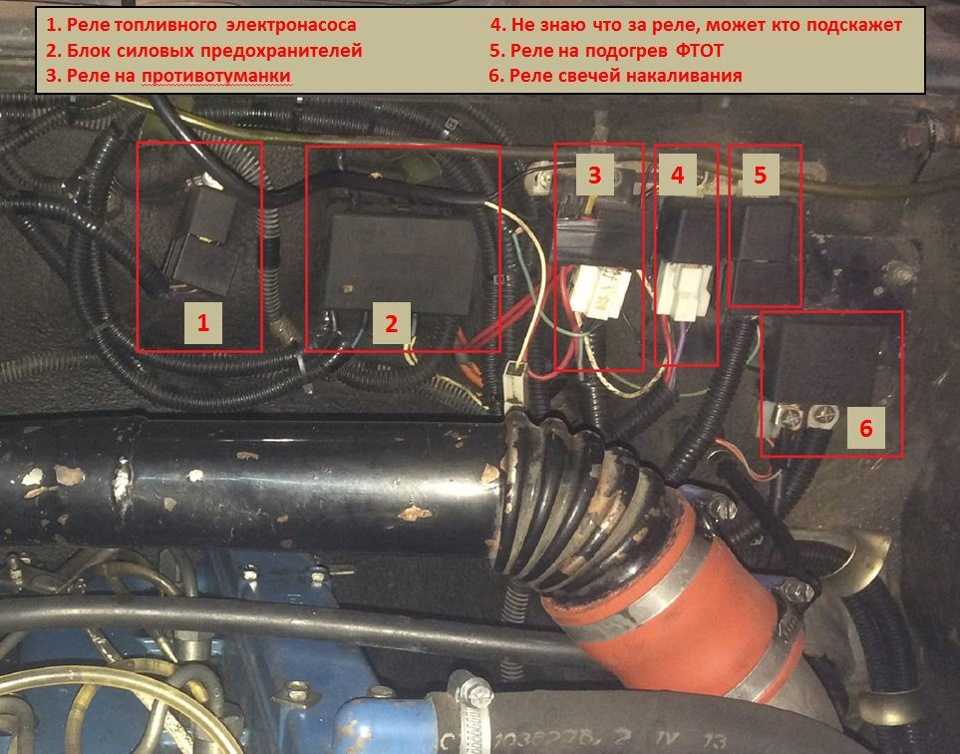

Разъем установлен в моторном отсеке на переднем щите с правой стороны на кронштейне, общий для реле системы управления и реле топливного насоса.
5. После перевода контроллера в режим самодиагностики сигнальная лампа должна трижды высветить код 12, что свидетельствует о начале работы режима самодиагностики. Следующие коды будут отображать возникшую неисправность или несколько неисправностей. Каждый код повторяется три раза.
После индикации всех кодов имеющихся неисправностей трижды высвечивается код 12 и индикация кодов повторяется. Если контроллер не может определить неисправность или они отсутствуют, то высвечивается код 12.
Основные коды неисправностей приведены в табл. 10.7.
Коды неисправностей, хранящиеся в памяти, могут быть удалены при снятии весовой вилки аккумуляторной батареи на время более 10 с. Необходимо следить за тем, чтобы зажигание было выключено во избежание повреждения электронного блока. Кроме того, в списке разовых неисправностей некоторое время будет сохраняться код 62 – ошибка ОЗУ.
