Сколько весит уаз 469 тентованный

Начиная с 1972 года, на Ульяновском автомобильном заводе выпускался автомобиль УАЗ 469. Модель получила широкое распространение благодаря высоким показателям проходимости. УАЗ 469 выпускался в двух модификациях – военной и гражданской. Между собой они отличались трансмиссией и ходовой частью.

Модель, предназначенная для использования в военных целях, имеет более высокие показатели проходимости. Это обусловлено увеличенным клиренсом, наличием бортовых редукторов на каждом колесе и большим количеством листов в рессорах.

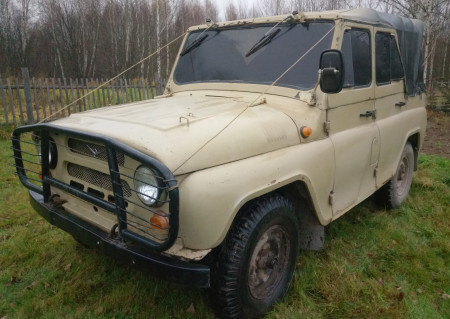

Тентованный УАЗ 469

Производитель оборудовал УАЗ 469 и его модификации крышами двух типов – цельнометаллической и тентованной. Основным отличием между моделями с металлической и тентованной крышей является масса полностью снаряжённого автомобиля. УАЗ 469 с тентованной крышей имеет более низкий вес.

В основе модели лежит металлическая рама. Изготовлена из двух продольных балок, соединенных между собой поперечинами. Для снижения вибрации, передаваемой от ходовой части кузову автомобиля, в месте стыковки установлены эластичные подушки.

В передней части кузова установлена металлическая рамка, предназначенная для фиксации ветрового стекла. Крыша автомобиля выполнена в виде металлических дуг. Они предотвращают провисание тента и защищают водителя и пассажиров от травмирования при опрокидывании транспортного средства.

Достоинства и недостатки

Автомобиль УАЗ 469 пользуется спросом у автомобилистов. Автомобиль неприхотлив к качеству топлива и условиям эксплуатации. Использование данной модели возможно в широком температурном диапазоне. Достоинства модели:

• Высокие показатели проходимости. Автомобиль имеет колесную формулу 4х4. в совокупности с большим дорожным просветом это позволяет перемещаться как по асфальтовому покрытию, так и по бездорожью. Для улучшения показателей проходимости некоторые автовладельцы проводят тюнинг УАЗ-469.
• Небольшое потребление топлива. Максимальный расход составляет не более 16 л. Это меньше, чем у зарубежных автомобилей аналогичного класса.
• Ремонтопригодность. Автомобиль надёжен и неприхотлив к условиям эксплуатации. Основная часть поломок это мелкие неисправности, большинство из которых можно устранить в пути.
• Возможность демонтажа крыши. При необходимости можно снять тент.

Помимо достоинств, существуют у автомобиля УАЗ 469 и некоторые недостатки. К ним относятся:

• Низкий уровень комфорта. Автомобиль предусмотрен для перемещения, как по асфальтовому покрытию, так и по пересечённой местности. Автовладельцы отмечают низкий уровень комфорта. Для устранения этого недостатка проводят модернизацию салона, в ходе которой устанавливают комплектующие от автомобилей других марок или детали, предназначенные для тюнинга УАЗ 469.
• Низкий уровень шумоизоляции. При движении на автомобиле УАЗ 469 с тентованной крышей в салоне ощущается повышенный уровень шума.
• Отсутствие возможности установить экспедиционный багажник без повреждения тента или установки специализированных кронштейнов на боковые поверхности кузова автомобиля.
• Низкая прочность крыши. Тент неустойчив к механическим повреждениям. Это делает автомобиль менее безопасным при опрокидывании и более доступным для мошенников.

При выборе автомобиля необходимо учитывать все преимущества и недостатки. Перед покупкой следует определить, в каких целях будет использоваться авто.

Технические характеристики

Производитель оборудовал автомобиль УАЗ 469 полноприводной трансмиссией. Модель комплектовалась 4-хцилиндровым двухтактным бензиновым силовым агрегатом. Двигатель неприхотлив к качеству топлива, температуре окружающей среды.

В совокупности с силовым агрегатом работает четырехступенчатая коробка передач механического типа. На неё крепится раздаточная коробка. Она передаёт крутящий момент от КПП к мостам. Раздатка и коробка переключения передач имеют совместную систему смазки.

Передача крутящего момента от силового агрегата к КПП осуществляется с помощью однодискового сцепления сухого типа. Нормальное положение корзины сцепления – постоянно включенное. Выключение сцепления осуществляется нажатием педали, расположенной в салоне автомобиля. Вилка выключения сцепления имеет гидравлический привод.

В зависимости от модификации автомобиля УАЗ 469, устройство трансмиссии отличается. Модель, предназначенная для использования в военной сфере, имеет редукторы с двойной главной передачей. Помимо этого, модификация оснащена бортовыми редукторами. Гражданская версия имеет одинарную главную передачу. Бортовые редукторы в УАЗ 469, предназначенном для использования в гражданских целях, отсутствуют.

Габариты

Дорожный просвет модели, предназначенной для военного и гражданского использования, отличается. Военная версия имеет клиренс 300 мм, гражданская – 220. В остальном габариты модификации не отличаются.

Габаритные размеры УАЗ 469:

• Длина автомобиля от переднего бампера до заднего края запасного колеса – 4025мм.
• Ширина модели по наружным краям передних крыльев – 1785 мм.
• Высота автомобиля от покрытия до верхнего края крыши – 2050 мм.
• Колесная база – 2380. (расстояние между осями автомобиля).
• Колея передняя и задняя оси по центрам колёс – 1453 мм.

Масса

Весовые параметры гражданской и военной модификации отличаются. Модель, предусмотренная для использования в военной сфере, имеет более тяжёлый вес. Массовые параметры автомобиля:

• Вес полностью снаряженного автомобиля УАЗ 469 – 1650 кг. Масса гражданской модификации составляет от 1540 кг.
• Масса автомобиля с грузом – 2450 или 2300 кг.
• Нагрузка на переднюю ось — 1020 или 965 кг.
• Вес буксируемого прицепа – 760 кг.

Тент на УАЗ 469

Как гражданская, так и военная версия УАЗ 469, может иметь тентованную крышу. Она выполняет из металлических дуг. Тент крепится на дугах специализированными креплениями. В задней части тента расположено окно.

Тенты изготавливают из материалов, устойчивых к негативному влиянию окружающей среды. Изделие может эксплуатироваться как при минусовой, так и при плюсовой температуре. На рынке представлен большой выбор тентов для автомобилей УАЗ 469. Можно подобрать изделие необходимого цвета.

Вес тента

Масса изделия может отличаться в зависимости от производителя. Автомобиль с тентовой крышей отличается весом от модификации с цельнометаллическим полотном. Это положительно влияет на показатели динамики максимальной скорости автомобиля.

Каркас тента

Тент УАЗ 469 устанавливается на кузов с помощью каркаса. Он выполнен из металлических труб и жестко зафиксирован на кузове автомобиля. Дуги тента УАЗ 469 установлены поперёк автомобиля. Они предотвращают провисание полотна, что исключает скопление атмосферных осадков на крыше.

Автомобиль УАЗ 469 имеет высокие показатели проходимости по пересечённой местности. Для улучшения технических характеристик автовладельцы тюнингуют авто. Модификация с тентованной крышей имеет ряд преимуществ и недостатков. Их необходимо учитывать при выборе автомобиля.

Технические характеристики

Производитель оборудовал автомобиль УАЗ 469 полноприводной трансмиссией. Модель комплектовалась 4-хцилиндровым двухтактным бензиновым силовым агрегатом. Двигатель неприхотлив к качеству топлива, температуре окружающей среды.

В совокупности с силовым агрегатом работает четырехступенчатая коробка передач механического типа. На неё крепится раздаточная коробка. Она передаёт крутящий момент от КПП к мостам. Раздатка и коробка переключения передач имеют совместную систему смазки.

Передача крутящего момента от силового агрегата к КПП осуществляется с помощью однодискового сцепления сухого типа. Нормальное положение корзины сцепления – постоянно включенное. Выключение сцепления осуществляется нажатием педали, расположенной в салоне автомобиля. Вилка выключения сцепления имеет гидравлический привод.

В зависимости от модификации автомобиля УАЗ 469, устройство трансмиссии отличается. Модель, предназначенная для использования в военной сфере, имеет редукторы с двойной главной передачей. Помимо этого, модификация оснащена бортовыми редукторами. Гражданская версия имеет одинарную главную передачу. Бортовые редукторы в УАЗ 469, предназначенном для использования в гражданских целях, отсутствуют.

Габариты

Дорожный просвет модели, предназначенной для военного и гражданского использования, отличается. Военная версия имеет клиренс 300 мм, гражданская – 220. В остальном габариты модификации не отличаются.

Габаритные размеры УАЗ 469:

• Длина автомобиля от переднего бампера до заднего края запасного колеса – 4025мм.
• Ширина модели по наружным краям передних крыльев – 1785 мм.
• Высота автомобиля от покрытия до верхнего края крыши – 2050 мм.
• Колесная база – 2380. (расстояние между осями автомобиля).
• Колея передняя и задняя оси по центрам колёс – 1453 мм.

Масса

Весовые параметры гражданской и военной модификации отличаются. Модель, предусмотренная для использования в военной сфере, имеет более тяжёлый вес. Массовые параметры автомобиля:

• Вес полностью снаряженного автомобиля УАЗ 469 – 1650 кг. Масса гражданской модификации составляет от 1540 кг.
• Масса автомобиля с грузом – 2450 или 2300 кг.
• Нагрузка на переднюю ось — 1020 или 965 кг.
• Вес буксируемого прицепа – 760 кг.

K444OT › Блог › Вес Агрегатов и Кузовщины

Вот шаря по просторам инэта нашел такую инфу думаю будет всем полезна.

Силовой агрегат в сборе (с КП и раздаткой)

Двигатель ГАЗ-67 с КП и раздаткой (раздатка интегрирована в КП) — 248 кг Двигатель ГАЗ-69 с КП и раздаткой — 280 кг Двигатель ГАЗ-66 с КП и раздаткой — 380 кг Двигатель ЗиЛ-130 (431410) с КП и стояночным тормозом — 640 кг Двигатель УАЗ-3151 (УМЗ-4179) с КП и раздаткой — 240 кг Двигатель

Двигатель ГАЗ-66 — 275 кг Двигатель ЗиЛ-130 (431410) — 500 кг Двигатель УАЗ-3151 (УМЗ-4179) — 165 со сцеплением Двигатель Mitsubishi 4D56 — 215 кг Двигатель Mitsubishi 4G64 — 195 кг Двигатель Mitsubishi 4M40 — 270 кг Двигатель Mitsubishi 6G72 — 225 кг Двигатель Nissan TD27 — 250 кг Двигатель Nissan RD28 — 255 кг Двигатель Nissan TD42 — 365 кг Двигатель Toyota 1HDFTE — 365 кг Двигатель HUYNDAI D4BH — 220 кг Двигатель ВАЗ 21214-1000260-32 — 134,5 кг Двигатель ВАЗ 21213-1000260-00 — 124 кг Двигатель ВАЗ 2121 — 114 кг

Коробка передач

Коробка передач ГАЗ-66 — 56 кг Коробка передач ЗиЛ-130 (431410) без стояночного тормоза — 98 кг Коробка передач ГАЗ-69 — 28 кг Коробка передач УАЗ 3151 — 36 кг Коробка передач Mitsubishi V5MT1 (МКПП) с раздаткой SuperSelect — 110 кг Коробка передач Mitsubishi V4AW3 (АКПП) с раздаткой SuperSelect — 140 кг коробка передач ВАЗ-2121 (с картером сцепления) — 32 кг

Раздаточная коробка

Раздатка ГАЗ-66 — 49 кг, с тормозом 57 раздатка УАЗ-3151 с тормозом — 37 Раздатка ГАЗ-69 — 43 Раздаточная коробка ВАЗ-2121 — 27,6 кг

Радиатор системы охлаждения

Радиатор ЗиЛ-130 (431410) — 21 кг Радиатор ГАЗ-53 — 21 кг Радиатор ВАЗ-2121 — 7 кг Радиатор ГАЗ-24 — 10 кг Радиатор ГАЗ-69 — 16 кг

Рама ГАЗ-69 — 125 Рама ГАЗ-66 — 290 Рама УАЗ-3151 — 112

Бак топливный

Бак топливный 21213 с датчиком — 4,8 кг Бак топливный Газель, ГАЗ-3307, ГАЗ-66 100л универсальный — 14 кг Бак топливный УАЗ-3303 бортовой — 9,1 кг Бак топливный УАЗ-469 левый в сборе 7,2 кг

Кузов (кабина):

кузов в сборе (1 комплектация)

Кузов ГАЗ-69 — 409 кабина ГАЗ-66 в сборе — 360 кузов ВАЗ-2121 в сборе — 520 кузов УАЗ-3151 в сборе — 475 кузов УАЗ Patriot в сборе — 760 Кузов УАЗ Hunter (задняя распашная дверь) в сборе — 590 Кузов УАЗ-31514-84 (с металлической крышей, мягкими сиденьями, задний борт откидной) — 587 кг Кабина УАЗ-3303 (бортовой) в сборе (с сиденьями) — 268 Кузов УАЗ-3741 (промтоварный не остекленный фургон) — 592 Кабина УАЗ-39094 Фермер (5-местная сдвоенная кабина) — 610 Кузов УАЗ 3962 (санитарка, остеклённый, с откидными лавочками) — 765 кузов голый (каркас, 3 комплектация)

Кузов с рамой Pajero II коротыш V24W (каркас, 3 комплектация) -415 кг Каркас кузова крашеный УАЗ Patriot — 420 Лодка УАЗ 31512 (469), под тент — 249 Каркас кузова УАЗ Hunter (задняя распашная дверь) — 241 Каркас кузова УАЗ-31514 (задний борт откидной) — 249 Кабина УАЗ-3303 (бортовой) каркас — 160 Каркас кузова УАЗ-3741 (промтоварный не остекленный фургон) — 400 Кабина УАЗ-39094 Фермер (5-местная сдвоенная кабина, каркас) — 180 Каркас кузова УАЗ 3962 (санитарка, остеклённый, с откидными лавочками) — 400 Крыша съёмная

Крыша УАЗ 3151-40 под задний откидной борт с обивкой и остеклением — 91 кг Крыша УАЗ 3151-95 под заднюю распашную дверь с обивкой и остеклением — 83 кг

Капот без шумоизоляции MMC Pajero II без ноздри — 17,7 кг Капот ГАЗ-69 — 12 кг Капот ВАЗ-2121 — 15 кг Капот УАЗ-3163 (Патриот) — 15,8 кг Капот УАЗ-469 — 13,1 кг

Крыло переднее

Крыло переднее MMC Pajero II дорестайл, без расширителя (фендера) — 4,8 кг Крыло переднее ВАЗ-2121 — 5,8 кг Крыло УАЗ 469 — 4,3 кг Крыло УАЗ Патриот 3163 — 5,2 кг

Дверь багажника

Дверь багажника ВАЗ-21214 (голая) — 8,5 кг Дверь багажника УАЗ-3162 (голая) — 22 кг

Дверь боковая

Дверь УАЗ-3160, Патриот передняя (голая) — 17,7 кг Дверь ВАЗ-21214 (голая) — 14,4 кг Стекло лобовое

Стекло лобовое MMC Pajero II — 11,5 кг

Трансмиссия

Мост задний в сборе с тормозами

Мост задний ГАЗ-66 — 250 Мост задний ГАЗ-69 — 90 Мост задний УАЗ-31512 (колхозный) — 100 Мост задний УАЗ-3151 (военный) — 122 Мост VOLVO Laplander 170 Мост задний MMC Pajero 9,5″ (пружинная подвеска) — 115 Мост задний MMC Pajero 8″ (пружинная подвеска) — 95 Мост задний MMMC Pajero 8″ (рессорная подвеска, LSD) c маслом, тросами ручника — 93 Мост задний ВАЗ-2121 — 60 кг

Мост передний

Мост передний ГАЗ-66 330 кг Мост передний ГАЗ-69 120 кг Мост передний УАЗ-31512 (колхозный) — 120 кг Мост передний УАЗ-3151 (военный) — 140 кг Мост передний ВАЗ-2121 (с приводом передних колес) — 32 кг

Масса автомобиля УАЗ 469

Легендарная 469 модель

УАЗ 469 – легендарный советский автомобиль. Появившись на дорогах страны, он изменил понятие советских граждан о проходимости и вместимости легкового авто.

Этот «козлик», как ласково называли его военнослужащие, мог поднять вес в 800 кг и завезти его на любую высоту. Через 2 года после постановки на конвейер 3 автомобиля УАЗ 469, в обычной заводской комплектации, без лебедок и цепей противоскольжения, покорили самую высокую гору Европы – Эльбрус.

История создания

С 1952 года Ульяновский автомобильный завод производил легковые автомобили ГАЗ 69 и ГАЗ 69А. Первая модификация была предназначена для армии, а вторая – для нужд сельского хозяйства. Различия были только в исполнении салона: у военной версии он был 8-местным, а у гражданской – 5-местным. Обе машины были созданы на элементной базе модели ГАЗ М 20 «Победа». Обладая неплохой проходимостью, эти автомобили имели несколько существенных недостатков. Во-первых, на обеих модификациях не было салонных обогревателей, что в условиях нашего сурового климата затрудняло эксплуатацию ГАЗ 69 в холодное время года. Во-вторых, на этих машинах стоял двигатель ГАЗ 11, невероятно прожорливый и маломощный. Кроме того, военных не радовал и маленький клиренс, всего 210 миллиметров. В условиях настоящего бездорожья командирская машина тонула в грязи там, где проезжали армейские грузовики и бронетехника. В связи с этим уже в середине 50-х годов появилась идея о замене этого джипа. В 1958 году был разработан прототип УАЗ 460, но в серию он так и не пошел.

В 60-х годах на основном конвейере Горьковского автомобильного сменила «Волга» ГАЗ 21. Разумеется, на ее элементной базе и был разработан новый внедорожник, его должны были поставить на линию уже в 1965 году. Но из-за смены руководства страны эти планы не удалось осуществить вовремя. Началась эпоха застоя. Будущий УАЗ 469 выпускался только опытными партиями и ждал своего часа еще долгих 7 лет.

Описание и характеристики

В 1972 году новый советский внедорожник наконец-то был представлен общественности. Как и ГАЗ 69, он производился в 2 модификациях. В отличие от предшественников, между армейской и сельской версиями имелись существенные различия в трансмиссии, подвеске и ходовой части.

Военный автомобиль, получивший индекс УАЗ 469, имел клиренс в 300 миллиметров, ведущие мосты с двойной, главной передачей, 9-листовые задние рессоры и понижающие бортовые редукторы на всех колесах. Гражданский автомобиль, УАЗ 469Б, производился с клиренсом в 220 миллиметров, ведущими мостами с одинарной, главной передачей (позаимствованные у предшественника) и 7-листовыми задними рессорами. Обе машины имели полный привод. Внешние габариты армейской и гражданской модификаций не различались.

На обе версии устанавливался 2,5-литровый двигатель УМЗ 451М мощностью в 75 лошадиных сил. Несмотря на свою вроде бы малую мощность, сравнимую с мощностью двигателя ВАЗ 2103, этот силовой агрегат мог тащить за собой вес в 3210 кг на подъем в 36% со скоростью 90 километров в час. Словно маленький танк, этот автомобиль уверенно следовал за бронетехникой, проезжая там, где застревали военные грузовики. При этом расход бензина в самой сложной ситуации составлял не более 16 литров на 100 километров пути.

• длина – 4025 мм;
• ширина – 1805 мм;
• высота – 2015 мм;
• колесная база – 2380 мм;
• колея – 1442 мм.

Весовые характеристики УАЗ 469 (469Б):

• масса в снаряженном состоянии – 1650 (1540) кг;
• полная масса – 2450 (2300) кг;
• наибольшая масса буксируемого прицепа – 760 (760) кг;
• максимальная нагрузка на переднюю ось – 1020 (965) кг;
• максимальная нагрузка на заднюю ось – 1430 (1335) кг;
• вес возимого топлива – 62,5 (62,5) кг.

• крейсерская скорость по бездорожью – 30 км/ч;
• максимальная скорость по шоссе – 100 км/ч.

Армейский внедорожник мог перевозить 7 солдат и 100 кг груза, вес багажа при перевозке 2 солдат составлял 600 кг.

В середине 80-х годов была проведена модернизация. Автомобиль получил новые двигатели:

• УМЗ 414 – мощностью в 77 лошадиных сил;
• УМЗ 417 – мощностью в 80 лошадиных сил.

Кроме того, прежние тормоза сменили на двухконтурные с сигнализатором. Были заменены:

• печка;
• коробка переключения передач;
• карданные валы;
• фары;
• ведущие мосты;
• рулевая колонка;
• стеклоомыватели.

Вес и габариты машины не изменились. Скорость увеличилась до 120 км/ч.

Обновленный УАЗ 469 сменил название на УАЗ 3151, а УАЗ 469Б стал называться УАЗ 31512. Под таким индексом их производили до 2003 года.

• О проекте
• Справочник
• Библиотека
• Каталог компаний
• Отзывы
• Консультации
• Задать вопрос

Делитесь фотографиями и оценивайте фотографии других пользователей

Мы собрали подборку видео о ремонте и обслуживании автомобилей УАЗ

Достоинства и недостатки

Отечественный внедорожник имеет собственные отличительные черты, как положительные, так и отрицательные. К явным плюсам автомобиля можно отнести его невысокую стоимость и неприхотливость. Транспортное средство является выносливыми и надежным, если же случаются поломки, то не составит труда их устранить. В ремонте УАЗик недорогой, а многие неисправности автовладельцы ликвидируют самостоятельно.

Есть, конечно, у продукта отечественного автопрома и недостатки. Например, слабыми местами машины считаются рессоры и коробка передач. Сравнительно ненадежными называют владельцы также мосты автомобиля. Но если купить армейские версии, то вероятность поломок уменьшается.

Конечно, не радует многих покупателей низкая мощность мотора. К тому же он нередко капризничает, когда из него выжимают максимальную скорость. В таком случае можно встретиться с такой неприятностью, как утечка масла. Рекомендуется обращать пристальное внимание на амортизаторы. А еще лучше сразу же поменять их на иностранные.

Чтобы превратить УАЗ-469 в настоящий вездеход, придется вложиться в его переоборудование. Например, стоит установить на него межколесную блокировку и повысить дорожный просвет. Для этого достаточно подобрать внушительные шины и диски. С ними клиренс возрастает на несколько сантиметров.

Супер тюнинг

Сколько весит уаз 469

В совокупности с силовым агрегатом работает четырехступенчатая коробка передач механического типа. На неё крепится раздаточная коробка. Она передаёт крутящий момент от КПП к мостам. Раздатка и коробка переключения передач имеют совместную систему смазки.

Передача крутящего момента от силового агрегата к КПП осуществляется с помощью однодискового сцепления сухого типа. Нормальное положение корзины сцепления – постоянно включенное. Выключение сцепления осуществляется нажатием педали, расположенной в салоне автомобиля. Вилка выключения сцепления имеет гидравлический привод.

В зависимости от модификации автомобиля УАЗ 469, устройство трансмиссии отличается. Модель, предназначенная для использования в военной сфере, имеет редукторы с двойной главной передачей. Помимо этого, модификация оснащена бортовыми редукторами. Гражданская версия имеет одинарную главную передачу. Бортовые редукторы в УАЗ 469, предназначенном для использования в гражданских целях, отсутствуют.

Дорожный просвет модели, предназначенной для военного и гражданского использования, отличается. Военная версия имеет клиренс 300 мм, гражданская – 220. В остальном габариты модификации не отличаются.

Фото 3: УАЗ 469 без тента и дуг(Источник: Яндекс.Картинки)

Масса

Весовые параметры гражданской и военной модификации отличаются. Модель, предусмотренная для использования в военной сфере, имеет более тяжёлый вес. Массовые параметры автомобиля:

• Вес полностью снаряженного автомобиля УАЗ 469 – 1650 кг. Масса гражданской модификации составляет от 1540 кг.
• Масса автомобиля с грузом – 2450 или 2300 кг.
• Нагрузка на переднюю ось — 1020 или 965 кг.
• Вес буксируемого прицепа – 760 кг.

ОТ «КОЗЛИКА» ДО «ОХОТНИКА»

С 1945 года завод начал собирать «полуторки» ГАЗ-АА, а затем и ГАЗ-ММ, параллельно осваивая выпуск комплектующих узлов и агрегатов для этих машин. А с 1950 года началась серьёзная работа по технической подготовке автозавода для выпуска нового армейского полноприводного легкового автомобиля ГАЗ-69/ГАЗ-69А, спроектированного и освоенного в производстве на Горьковском автозаводе. Первые серийные вездеходы вышли из сборочного цеха УАЗа в 1956 году.

Предполагалось, что «шестьдесят девятые» будут выпускаться заводом не менее 15 лет, однако в конструкторском бюро УАЗа под руководством Петра Музюкина практически сразу же начали разрабатывать армейский внедорожник будущего.

Армейский автомобиль-внедорожник УАЗ-469

ГАЗ-67Б — дедушка армейского вездехода УАЗ-469

ГАЗ-69, непосредственный предшественник

Новую машину предполагали оснастить 70-сильным верхнеклапанным двигателем с рабочим объёмом 2,445 л, трёхступенчатой коробкой передач, колёсными редукторами и зависимой рессорной подвеской. При проектировании отдавалось предпочтение геометрическим параметрам, обеспечивающим проходимость — увеличенному клиренсу, колёсам большого диаметра, а также значительным углам въезда и съезда, однако при этом подчас забывали о гибкости работы двигателя, оптимальном рисунке протектора шин и тяговых параметрах трансмиссии.

Первый экспериментальный образец новой машины был продемонстрирован представителям Министерства обороны осенью 1960 года. Вездеход был принят заказчиком, в общем, благосклонно, однако клиренс его признали недостаточным. Наиболее радикальным средством его увеличения стали колёсные редукторы, позволившие увеличить дорожный просвет с 220 до 300 мм. При этом предполагалось, что гражданская модификация машины будет выпускаться без колёсных редукторов.

В 1961 году начались испытания армейского и гражданского вариантов нового внедорожника, в ходе которых вездеходы прошли через Среднюю Азию к Памиру, затем добрались до Каспия и вдоль Волги возвратились в Ульяновск. Далее в соответствии с замечаниями испытателей вносились изменения в конструкцию машин, и только в 1964 году джипы прошли государственные испытания.

Серийное производство автомобилей, получивших индексы УАЗ-469 и УАЗ-469Б, началось только в 1972 году. Интересно, что в Китае, куда была передана документация на производство этого армейского джипа, Beijing BJ 212 (такое название получил китайский вариант «469-го») начали выпускать уже в 1965 году. Китайский внедорожник отличался от отечественного лишь оформлением передней части кузова.

Ульяновские армейские внедорожники в серии оснащались тем же двигателем, что и лёгкие грузовики УАЗ-452 — его выпускали на Ульяновском моторном заводе, и по конструкции он мало отличался от того, которым комплектовались легковые автомобили ГАЗ-21 «Волга». Кстати, по многим узлам грузовичок УАЗ-452 и джип УАЗ-469 были унифицированы — в их числе оказались двигатель, четырёхступенчатая КПП с синхронизаторами на третьей и четвёртой передачах, двухступенчатая раздаточная коробка и отключаемый передний мост.

Основные размеры УАЗ-469 (УАЗ-31512) — армейского вездехода с бортовыми редукторами и брезентовым верхом кузова

При конструировании армейского варианта джипа применялись и нестандартные технические решения — как уже упоминалось, для увеличения дорожного просвета с 220 мм до 300 мм использовались колёсные редукторы с передаточным числом 1,94, что позволило сделать более компактным картер главной передачи за счёт уменьшения её передаточного числа с 5,125 до 2,77.

Основным заказчиком машины выступало Министерство обороны, поэтому именно оно определяло её технические характеристики. В частности, брезентовый тент в совокупности с откидывающимся на капот ветровым стеклом делали автомобиль пригодным для транспортирования по воздуху — самолётами и вертолётами. И никого не интересовало, что из-за этого машину было практически невозможно эксплуатировать в суровые российские зимы. А таких «летающих» «уазиков» из немалого серийного выпуска Ульяновского автозавода требовались лишь считанные проценты! Справедливости ради следует заметить, что опытный образец цельнометаллического кузова был создан заводом ещё в 1967 году, однако кузнечно-прессовое оборудование УАЗа не позволяло формовать крупные кузовные панели. А для служебных и милицейских «уазиков» кустарные дюралюминиевые и стальные крыши клепали мастерские самых различных предприятий. Интересно, что сам Ульяновский автозавод смог освоить выпуск цельнометаллических машин лишь в 1993 году — через 21 год после запуска в серию УАЗ-469!

Помимо джипов Ульяновский автозавод выпускал целый ряд гражданских и армейских малотоннажных автомобилей повышенной проходимости. В их числе были грузовик с бортовой платформой УАЗ-451 Д и фургон УАЗ-451, серийное производство которых было развёрнуто ещё в 1961 году.

ГАЗ-М72 — гибрид армейского ГАЗ-69 и штатской «Победы»

УАЗ-469 (УАЗ-3151) с брезентовым верхом кузова

Не забывали ульяновские конструкторы и об армейских вездеходах, разрабатывая всё новые, подчас весьма интересные варианты 469-го. Самым оригинальным из них был плавающий автомобиль УАЗ-3907. Машина с двумя гребными винтами, оснащённая 77-сильным мотором, на суше развивала скорость до 100 км/ч, а на воде — до 9 км/ч. Кузов машины, имевший две герметичные двери, мог перевозить 7 человек или 750 кг груза. К сожалению, амфибия серийно не выпускалась — в планах Министерства обороны такое универсальное транспортное средство не предусматривалось.

В 1985 году, в соответствии с приказом Министерства автомобильной промышленности, на УАЗе была введена новая система индексации выпускаемых заводом машин. Так, армейский УАЗ-469 с бортовыми редукторами превратился в УАЗ-3151, а гражданский УАЗ-469Б — в УАЗ-31512. В соответствии с этой системой машины, оснащаемые новыми двигателями и другими крупными агрегатами, получали дополнительные цифры индексов, превращавшие их в шести-семизначные, напоминающие телефонные номера, что отнюдь не вносило ясность в суть комплектации конкретной модели автомобиля.

Конструкция автомобиля УАЗ-469 (УАЗ-3151)

УАЗ-469Б и УАЗ-469 представляют собой рамные грузопассажирские автомобили с открытым четырёхдверным кузовом, съёмным брезентовым тентом и откидным задним бортом. УАЗ-469 отличается от УАЗ-469Б наличием колёсных редукторов и экранированным электрооборудованием.

Двигатель автомобиля — четырёхцилиндровый, карбюраторный, максимальной мощностью 75 л.с. при частоте вращения коленчатого вала 4000 об./мин. Коробка передач — четырёхступенчатая, с синхронизаторами на третьей и четвёртой передачах.

Раздаточная коробка — двухступенчатая, с прямозубыми шестернями.

Основные размеры УАЗ-469 (УАЗ-3151) — гражданской модификации армейского вездехода без бортовых редукторов и с металлическим верхом кузова

УАЗ-469 (УАЗ-3151) с металлическим верхом кузова

УАЗ-3151 — вариант рессорной передней подвески

УАЗ-3151 — вариант передней подвески на цилиндрических пружинах

Рабочее место водителя автомобиля УАЗ-3151

Конструкция рулевого механизма автомобиля УАЗ-3151

Устройство переднего моста с бортовыми редукторами автомобиля УАЗ-3151

Задний мост внедорожника с бортовыми редукторами

Двигатель автомобиля УАЗ-3151 (виды справа и слева)

УАЗ-469 (УАЗ-3151) с металлическим верхом кузова

Рулевой редуктор представляет собой пару из глобоидного червяка и двухгребневого ролика с передаточным числом 20,3.

Передняя и задняя подвески — на продольных полуэллиптических рессорах с гидравлическими амортизаторами двустороннего действия.

Тормоза на всех колёсах — барабанные, с гидравлическим приводом. Стояночный тормоз — трансмисионный, с механическим приводом.

Электрооборудование — 12-вольтовое.

Максимальная скорость автомобиля составляет 100 км/ч, контрольный расход топлива — 10,6 л на 100 км при скорости 30 км/ч.

Технические характеристики автомобилей УАЗ-469Б и УАЗ-469

В последние годы «Козлик» подвергался многочисленным модернизациям в соответствии с запросами гражданских потребителей. Дело в том, что сегодня Министерство обороны уже не выступает в роли основного заказчика и не может диктовать заводу свои требования к конструкции джипа. В угоду покупателю конструкторы создали и тёплый цельнометаллический кузов с эффективным отопителем, и комфортабельные сиденья, и современную мягкую подвеску на пружинах (спереди) и малолистовых рессорах (сзади), и мелкомодульную малошумную раздаточную коробку, и гидроусилитель рулевого управления, а также спрятали торчавший над панелью приборов электродвигатель привода стеклоочистителя… Созданию всего этого в немалой степени способствовала разработка принципиально новых моделей SIMBIR и PATRIOT с совершенно новыми комплектующими агрегатами, которые в итоге перекочёвывали и на старый добрый 469-й.

Модель, получившая название UAZ HUNTER (с англ. — охотник), внешне мало отличается от «козлика», хотя создана она на новой платформе. Ко всему, в конструкции машины резко возросло количество импортных комплектующих.

«Охотник» оснащается новыми неразрезными мостами типа «Спайсер» собственного производства, современными ШРУСами типа «Бирфильд» на передних колёсах с вдвое большим ресурсом, чем прежние, новой, более удобной в эксплуатации мелкомодульной косозубой раздаточой коробкой — уровень её шума по сравнению с классической прямозубой снижен на 8 — 10 децибелл, а подключение переднего моста и пониженной передачи производится теперь не двумя, а одним рычагом. Изменилась и коробка передач — она стала пятиступенчатой. Ко всему, HUNTER оснастили гидроусилителем руля, сцеплением типа LUK диафрагменного типа, передними дисковыми тормозами и передней пружинной подвеской.

Полноприводному «козлику» не страшно любое бездорожье

Схема переднего моста автомобиля УАЗ-3151 (вид сверху)

Устройство переднего (безредукторного) моста автомобиля УАЗ-3151

Основные размеры комфортабельного джипа-внедорожника UAZ HUNTER

УАЗ-3171 — один из экспериментальных вариантов 469-го

УАЗ-3907 — экспериментальный плавающий автомобиль на базе агрегатов УАЗ-469

Передняя часть салона джипа UAZ HUNTER

Комфортабельный джип UAZ HUNTER, воплотивший в себе всё лучшее, что было заложено отечественными конструкторами в семейство армейских вездеходов ГАЗ-67Б — ГАЗ-69 — УАЗ-469 —УАЗ-3151

На первых порах HUNTER выпускался с одним из двух двигателей — либо с новым инжекторным 140-сильным 16-клапанным бензиновым рабочим объёмом 2,7 л с нейтрализатором отработавших газов, либо польским 86-сильным турбодизелем Andoria рабочим объёмом 2,4 л. Ну а для армии, милиции и МЧС автомобиль комплектуется более простым и неприхотливым карбюраторным мотором.

Система охлаждения двигателя получила новый алюминиевый радиатор повышенной эффективности.

Чисто внешне «Охотник» отличается от «Козлика» более безопасными пластиковыми бамперами, сдвижными стёклами в боковых окнах (кстати, двери автомобиля получили двойное уплотнение) и распашной задней дверью. Что же касается салона, то и там хватает отличий от интерьера 469-го — более удобные кресла, тканевая обшивка дверей и пластиковая приборная панель. UAZ HUNTER уже успел заслужить вполне доброжелательную оценку и любителей внедорожного экстрима, и приверженцев асфальтовых трасс. Машина прекрасно ведёт себя и на скоростях, при которых «Козлик» начинал оправдывать своё прозвище, и в глубоких колеях при включённой понижающей передаче. А это значит, что своими достоинствами «Охотник» непременно поделится с заслуженным предшественником — по-прежнему выпускающимся армейским вездеходом УАЗ-469 — УАЗ-3151.

Рекомендуем почитать

• МИКРОМОТОЦИКЛ С КОЛЯСКОЙ Построил А. Ткачук из г. Тольятти Куйбышевской области. Двигатель Д-5 он поставил на обыкновенный детский самокат. Передний тормоз от гоночного велосипеда, задний — колодочного типа,…
• УКРАСИТ МОЗАИКА Уложив мелкую гальку вокруг стволов комнатных растений, предотвратим промоины в почве при поливе. А оклеив гладкими разноцветными камушками сам горшок, превратим его в произведение…

Тут можете оценить работу автора:

ПОДПИСЫВАЙТЕСЬ

mkonstruktor

МАНЕВРЕННЫЙ «МАЛЫШ» Свой м

МИНИ-ДЖИП «ПОНИ» Так уж слу

Больше… Подписаться

Наш YouTube

Ништяк от МК

Тент на УАЗ 469

Как гражданская, так и военная версия УАЗ 469, может иметь тентованную крышу. Она выполняет из металлических дуг. Тент крепится на дугах специализированными креплениями. В задней части тента расположено окно.

Тенты изготавливают из материалов, устойчивых к негативному влиянию окружающей среды. Изделие может эксплуатироваться как при минусовой, так и при плюсовой температуре. На рынке представлен большой выбор тентов для автомобилей УАЗ 469. Можно подобрать изделие необходимого цвета.

Тент УАЗ-469 469-6002020 на автомобиль ГАЗ 69

Отзывы клиентов (0) Добавить отзыв

Качество обслуживанияОтличноХорошоНормальноПлохоУжасно

Удобство использования веб-сайтаОтличноХорошоНормальноПлохоУжасно

Качество товараОтличноеХорошееНормальноПлохоеУжасно

ДоставкаОтличноХорошоНормальноПлохоУжасно

Загрузить

КАТЕГОРИЯ

• ^{показать все автозапчасти}
• Body ⁷⁰
• Wiper, Sun Visor, Mirror ⁵
• Body ²⁴
• . 69А ²
• Детали пола ГАЗ-69 ¹³
• Вентиляция салона УАЗ ²
• ventilation & interior heating  ⁴
• Details of the plumage of the GAZ-69  ³
• Side body doors  ²
• Engine  ¹¹³
• COOLING SYSTEM  ²⁰
• Radiator ¹¹
• Водяной насос
• Топливная система ⁴⁰
• Топливная линия ¹⁰
• Карбюратор ³
• воздушный фильтр
• . 0018 1
• Gas tank sump  ¹
• Gas pump  ⁷
• Gas tank  ⁸
• Accelerator pedal and choke control  ⁶
• Gas tank  ⁴
• Burnt gases exhaust system  ⁴
• Muffler ⁴
• Двигатель ⁴⁹
• Блок цилиндра ⁷
• головка цилиндра ³
• Дистрибьютный вал ^{4 3}
• Дистрибьютный вал ^{4 3}
• 4 ³
• 4 ³
• 4 ⁰⁰¹⁹
• Valves and Valve Tappets  ⁴
• Oil Intake  ¹
• Oil cooler  ¹
• Engine Mounting  ³
• Pistons and Connecting Rods  ⁵
• Primary oil filter  ³
• Коллектор  ⁴
• Двигатель, сцепление и трансмиссия в сборе  ³
• Фильтр тонкой очистки смазочного масла  ⁴
• Коленчатый вал и маховик  ⁷
• Transmission  ⁶⁸
• Transmission  ¹⁸
• Speed-control mechanism  ¹
• Transmission  ¹⁷
• Transfer case  ⁶
• Transfer case  ⁶
• Cardan drive  ⁸
• Карданные валы ⁸
• Задний мост ⁴
• ЗАДНИЙ МОСТ ⁴
• Передний мост
9 0229 Передняя водительская ось ¹⁵
• Клатч ¹⁷
• Выпуск сцепления ⁴
• сцепление ¹³
• Подгрупп ³¹
9
• Shipgraise ³¹
9
• Shipgraise ³¹
9
• Ship -Shiple.
  1
• Передний бампер ⁴
• Рама ¹
• Передний мост ⁴
• Тяги
• 9 Подвеска
1 ¹⁷
• Front springs  ⁵
• Front Suspension Shock Absorbers  ⁶
• Rear Suspension Shock Absorbers  ⁶
• Wheels  ⁴
• Spare wheel holder  ³
• Control
  mechanisms  ²⁰
• Рулевое управление ⁸
• РУЛЕВОЕ УПРАВЛЕНИЕ ⁸
• Тормоза ¹²
• Главный тормозной цилиндр ⁶
19 0318 Hand (propshaft) brake  ²
• Wheel brakes  ¹
• Pedals  ¹
• Pipelines of hydraulic brakes UAZ 469  ¹
• Brake lines GAZ-69  ¹
• Electrical
  equipment  ⁸³
• Приборы и датчики ⁵
• Электрооборудование ⁷⁸
• Индукционная катушка ¹¹
• Аккумулятор
0359 Generator  ¹³
• Rear lamp  ⁶
• Сonnecting electrical wires  ¹³
• Cowl lamp  ³
• Headlamps  ⁷
• Starter  ³
• Distributor  ⁴
• Voltage control box ¹
• Электроприборы УАЗ ⁶
• ПРИНАДЛЕЖНОСТИ ¹⁷
• Инструменты и оборудование ¹¹
• Инструменты водителя0018 10
• Radio equipment  ¹
• Repair kits  ⁶
• Window  ⁶
• Window, assy  ⁶
• _{Parts on request}
• _{documentation}

СОПУТСТВУЮЩИЕ ТОВАРЫ

-15% Уплотнительное кольцо пола под рычагом переключения передач

76-8402016

25,30 $21,50 Купить

Манжета

51-3505035 90 $ 02-3505035 90 02-3505035 90 $0003

Repair kit for carburetor K-126

K-126 RK

$24 To Buy

Tube a muffler reception assy

69-1203010-Б

$63,25 To Buy

Sleeve

А-17523

60 $ Купить

Фара поворотная в сборе типа ФГ-16

69-3711150

60 $ Купить

Уплотнение наливной трубы бензобака

69-1101153 29007 3

3

Трещотка с изогнутым валом

12-1005054

$ 4, чтобы купить

SET Plastic Interior

140-ZIS Plast

$ 1 010,74, чтобы купить

Assy Gun (ш1-30)

51-30

$ 30-101010)

51-3010103

$ 30-30110)

51-3010103

$ 30-3)

Шкив водяного насоса ступицы и вентилятор

12-1307024-В

Главный тормозной цилиндр в сборе

12-3505010

50,60 $ 50,60 Подшипник

Подушка двигателя a3902

0004 69-1001050

$ 18, чтобы купить

Зеркало заднего вида

30-8201010

$ 35, чтобы купить

Подушка подвески с радиатором

20-1302045

$ 7,59 к покупке

9000 1945

$ 7,59. 2.4 MT (75 Hp) характеристики, технические данные, расход топлива, габариты, фотогалерея

Еще фото УАЗ 469

УАЗ 469 Проблемы
Год постройки не 1979!!!
1979, Baujahr stimmt nicht Karosserie mit
wischer unten kam ca 1990!!!Hinten stimmt die
heckle…
Peças e vedantes
1990, bom dia senhores/boa tarde вы используете
lingua Que SEI Falar Portugues. desculpem eu
tenh…

Body type	SUV
Power	75 Hp
Engine Displacement	2400 cm3 or 2.4L or 146.4 cu-in
Transmission Gearbox	Руководство
Fuel Type	Gasoline
Drive wheel	4WD
Vin	XTT315120L0****33
Price (out of date)	$3807

Часто задаваемые вопросы
Какой тип кузова, УАЗ 469 Внедорожник 1990г?	Внедорожник, 5 мест, 5 дверей
Какой расход топлива, УАЗ 469 3151 1990?	15,6 л/100 км
Насколько быстр автомобиль, 1990 УАЗ 469 2. 4 МТ?	120 км/ч, 0-100 км/ч: 39,2 с
Сколько мощности, УАЗ 469 1990 Внедорожник 2,4 МТ (75 л.с.)?	75 л.с.
Какой объем двигателя, 1990 г. УАЗ 469 Внедорожник 2,4 МТ (75 л.с.)?	2,4 л или 2445 см3
Сколько передач, Тип коробки передач, УАЗ 469 Внедорожник 1990 г.?	4 МКПП
Трансмиссия какая, УАЗ 469 3151 1990?	Полный привод (4×4)
Какой длины этот автомобиль, 1990 г. УАЗ 469 2,4 МТ?	4025 мм
Насколько широк автомобиль, УАЗ 469 1990 г. Внедорожник 2,4 МТ (75 л.с.)?	1805 mm

UAZ 469 3151 2.4 MT (75 Hp) 1972, 1973, 1974, 1975, 1976, 1977, 1978, 1979, 1980, 1981, 1982, 1983, 1984, 1985 Specs

9 Время0546

Общая информация
Наименование комплектации	2. 4 MT
Production start year	1972
Production end year	1985
Drive type	All wheel drive (4×4)
Frame type	SUV
Тип трансмиссии	4-ступенчатая механическая
Объем двигателя, куб.см	2445
Название рамы	3151 9055 9 10545 0 9 15448
39.2
Max speed	120
Clearance, mm	300
Manufacturing country	USSR
Doors	5
Engine, transmission and steering specs
Характеристики двигателя
Название двигателя	451MI
Топливо	Бензин
Engine type	In-line, 4-cylinder
Has turbo	no
Max power, hp	75
Max power RPM, rpm	4000
Max power, hp (kWt) / rpm	75 (55) / 4000
Max torque, N*m	167
Max torque RPM, rpm	3000
Max torque, Н*м (кг*м) / об/мин	167 (17) / 3000
Valves per cylinder	2
Compression ratio	6. Оставить комментарийОтменить комментарий Ваш адрес email не будет опубликован. Обязательные поля помечены *
