Замена подшипника передней ступицы ВАЗ-2112: фото и видео

Неисправность ступичного подшипника на ВАЗ-2112 может быть выявлена, когда во время движения будет слышен неприятный шум или гул. Так как эта неполадка довольно распространена на тех автомобилях, пробег которых превышает 100000 километров пробега, сегодня мы подробно разберём пошаговый процесс ремонта (замены – прим.) этой системы переднего привода.

На видео замена переднего ступичного подшипника на ВАЗ семейства 2110-2112.

Содержание

• 1 Выбор ступичного подшипника
• 2 Необходимый инструмент
  • 2.1 Подготовительные работы
  • 2.2 Пошаговый порядок работ
  • 2.3 Замена ступичного подшипника
    • 2.3.1 Первый способ
    • 2.3.2 Второй способ
      • 2.3.2.1 Ставим метки
    • 2.3.3 Третий способ
  • 2. 4 Изготавливаем съёмник сами или покупаем?
• 3 Выводы

Выбор ступичного подшипника

Обратите внимание, что приобретать подшипники передней ступицы следует только Российского производства и от Отечественных производителей.

Выбирай отечественного производителя

Китайские аналоги, собранные из низкокачественных материалов имеют недолгий срок эксплуатации, да и к тому же разница в цене у них не существенная.

Необходимый инструмент

Перед тем как приступить к работе, необходимо подготовить весь инструмент и собрать его в одном месте:

Инструмент собран и готов к использованию

Подготовительные работы

Позаботьтесь о том, чтобы рабочее место было хорошо освещено, и лучше всего если оно будет на смотровой яме или подъёмнике. Потому, что только таким образом можно говорить о высоком удобстве при проведении подобных работ. Также не лишним будет ознакомиться с подробной схемой расположения подшипника на передней ступице ВАЗ-2112.

Благодаря такой иллюстрации, схема становится очень понятна.

Если работы по замене подшипников ступицы предусмотрены и на заднем колесе, то работы следует начинать именно с замены передних, так как сделать их намного труднее, следовательно, и времени уйдёт на это больше. О том, как правильно произвести замену подшипников задней ступицы, подробно написано ниже в этой статье.

Пошаговый порядок работ

Первым делом устанавливаем автомобиль в неподвижное состояние, ставим на ручной тормоз, и при желании устанавливаем противооткатные упоры. И пока автомобиль находится на поверхности, срываем все болты на передних колёсах.

1. Сорванные болты откручиваем, убираем в сторону.
2. Снимаем колесо.
3. Далее, нам необходимо при помощи ключа на «30» отвернуть гайку ступицы. Обратите внимание, что во время её демонтажа, придётся нажать на педаль тормоза, а для этого нам потребуется помощник.

   Когда гайка сорвана, она легко сойдёт с посадочного места.

   Колесо без гайки ступицы

4. Затем воспользовавшись отвёрткой отжимаем суппорта.
5. Когда эта операция проделана, имея под рукой ключ на «17» откручиваем суппорта от поворотных кулаков.

Обратите внимание, что в результате этих действий суппорт ничего держать не будет, и он будет болтаться только на одном тормозном шланге, и для того, чтобы не произошло его разрыва при помощи верёвки привязываем его.

Для фиксации необходимо выбирать прочную верёвку.

6. Аккуратно выкручиваем тормозной диск от ступицы.
7. Затем, производя несильные удары освобождаем ступицу.

   Удары должны быть не сильные, но точные.

8. А затем и ШРУС от подшипника.

   Если во время разбора какая-либо из деталей не будет поддаваться, то её следует обработать WD-40.

Замена ступичного подшипника

Затем, когда доступ к подшипнику ступицы полностью открыт, существует несколько способов по её замене.

Первый способ

В этом случае необходимо иметь специальный съёмник для демонтажа подшипника.

1. Сначала необходимо позаботиться об удалении стопора.
   Для демонтажа лучше использовать плоскогубцы или небольшую отвёртку.

2. Воспользовавшись этим устройством, достаточно просто извлечь старый подшипник и установить на его место новый.

   Придётся приложить усилия, чтобы достать его от туда.

3. После этого весь процесс сборки проводим в аналогичном порядке снятию.

   Перед началом запрессовки новый подшипник необходимо отцентровать.

• К преимуществам этого способа можно отнести, то, что во время этих работ нет необходимости трогать болт развал-схождения колёс, следовательно, дополнительных работ вам не прибавится.
• А к недостаткам подобного способа можно отметить неудобство во время проведения. Так как придётся изловчиться и принять крайне неудобную позу.

Второй способ

Для производства этих работ, необходимо произвести аккуратный демонтаж поворотного кулака и полностью снять ступицу.

Применение этого способа значительно проще по сравнению с первым. Однако это затрагивает положение развал-схождения, и последующей регулировки не избежать.

Совет! Перед тем, как приступить к демонтажу болтов развал-схождения, отметьте их положение при помощи маркера или мела. При этом метки должны обозначать текущее положение болта на стойке и прежнее расположение кулаков. Благодаря таким меткам, при сборке будет гораздо проще ориентироваться в положении этих болтов. Хотя и вернуть прежнее состояние никак не получится, но свести к минимуму всё же удастся.

Ставим метки

1. Ставим метки.
2. Выбиваем все болты у кулака.
3. Демонтируем болты крепления на нижней шаровой опоре.
4. Таким образом подшипник будет выбит из ступицы.
5. Убираем стопорные кольца.
6. Выпрессовываем подшипник.
7. Монтируем новый подшипник, предварительно очистив пространство ступицы и обильно промазав его поверхность.

Подобный способ ремонта будет очень эффективен, когда ремонту подвержен не только ступичный подшипник, но и большая часть ходовой ВАЗ-2112.

К таким элементам можно отнести замену рулевых наконечников, сайлентблоков рычагов и шаровых опор.

Третий способ

Для выполнения работ этим способом необходимо снять всю стойку полностью.

Стойка демонтирована.

1. Далее, воспользовавшись тисками, производим замену ступичного подшипника.
2. Так как именно таким образом замена произойдёт быстро и качественно.

Этот способ хоть и является самым трудным, потому как демонтировав стойку, необходимо позаботится о демонтаже рулевых наконечников, крепёжных гаек, но достаточно полезен при замене тех самых передних амортизаторов.

После демонтажа подшипников, устанавливаем всё в обратном порядке, собираем стойку и монтируем её на автомобиль.

Изготавливаем съёмник сами или покупаем?

Если у вас нет желания заниматься выбиванием подшипника, можно приобрести в магазинах специальный съёмник, так как весь процесс работы с таким устройством становится легче, а время на работы уменьшается. Это касается и работ по установке подшипника.

А можно изготовить и свой. Он будет выглядеть вот так.

Съёмник ступицы Хенд-мейд

Выводы

Как вы могли убедиться сами, в работах по замене подшипника передней ступицы нет ничего сложного, достаточно лишь точно следовать инструкции нашей статьи.

где они находятся и как распознать их неисправность?

Подшипники — это широко применяемые в автомобилях узлы, без которых отдельные компоненты и целые системы не могли бы функционировать. Конструкторы используют их, например, в коробке передач, ступицах колес, приводе осей, в двигателе. Где еще применяются подшипники и как распознать их неисправность, которая может привести к серьезным последствиям?

Существует несколько типов подшипников, в числе которых — подшипники качения (например, шариковые или роликовые подшипники). Они имеют один или два ряда тел качения. В свою очередь, подшипники качения подразделяются на радиальные и упорные.

Не менее распространены конические подшипники, встречающиеся в нескольких вариантах. Реже используются игольчатые или радиальные роликовые подшипники. Применяемые в двигателе подшипники рассчитаны на весь срок службы автомобиля. Как правило, независимо от типа подшипников, признаки их неисправности проявляются уже на раннем этапе. Именно поэтому очень важно научиться ее быстро идентифицировать.

Одним из типовых мест установки подшипников являются неразборные ступичные узлы колес, состоящие из подшипника, ступицы и датчика ABS. Здесь используются шарикоподшипники, в которых производитель обеспечивает предварительный натяг. Еще одно место установки — это двигатель: на подшипники опирается его коленчатый вал. Подшипники скольжения также используются в газораспределительном механизме. Исключением могут быть, например, клапанные механизмы BMW, оснащенные роликовыми толкателями, в которых используются игольчатые, а иногда — шарикоподшипники. Эти подшипники не подлежат замене в качестве отдельных запчастей (ситуация аналогична ступичному узлу).

Подшипники также устанавливаются в шатунах. Их тип зависит от типа двигателя: в традиционных четырехтактных двигателях обычно устанавливаются подшипники скольжения.

«Большое количество подшипников можно также найти в коробке передач и в приводе осей автомобиля. «Гудящий» подшипник в коробке передач — часто встречающееся явление в длительно эксплуатирующихся грузовых автомобилях. Этот шум возрастает с увеличением частоты вращения и может быть слышен не на каждой передаче, а только в определенном режиме. Распространен также выжимной подшипник сцепления, представляющий собой комбинацию радиального и упорного подшипников. В прошлом привод разъединения двигателя и коробки передач осуществлялся с помощью троса и так называемой «вилки выключения сцепления». На смену тросу пришла гидравлическая система с выжимным подшипником. В новейших автомобилях все чаще используется центральный выжимной подшипник, то есть гидравлический рабочий цилиндр, встроенный в упорный подшипник. Признаком его неисправности будет шумная работа, а в некоторых случаях — трудности с переключением передач.

Неправильная диагностика усугубит эту проблему и может привести к преждевременному износу других компонентов», — объясняет Томаш Охман из компании SKF.

Подшипники (ранее — качения, теперь — скольжения) также находят применение в конструкции ведущего моста — в узлах, обеспечивающих передачу крутящего момента. Подшипники ведущей шестерни и дифференциала — конические, реже встречаются игольчатые. Не менее важная область — это подвеска (например, амортизаторные стойки) и система рулевого управления, в которой насчитывается более десятка различных подшипников. Нельзя не упомянуть и шарикоподшипники генератора. Неисправность подшипника (со стороны шкива) может стать следствием чрезмерных нагрузок, которые воздействуют на генератор, неправильной установки клинового ремня или механических повреждений.

«Проще всего диагностировать неисправность подшипника, к которому у нас относительно легкий доступ — колес, подвески, генератора. Гораздо больше проблем с подшипниками внутри двигателя или агрегатов трансмиссии. Стиль вождения и техническое состояние автомобиля в широком понимании служат решающими факторами, которые могут вызвать преждевременный износ подшипников независимо от их типа. Если подшипник подлежит замене по причине естественного износа или повреждения, дают о себе знать два основных признака — его люфт или шумная работа. Правильная диагностика крайне важна прежде всего для того, чтобы исключить выход из строя других, сопряженных узлов, что естественным образом отображается на затратах времени и труда», — резюмирует

Томаш Охман.

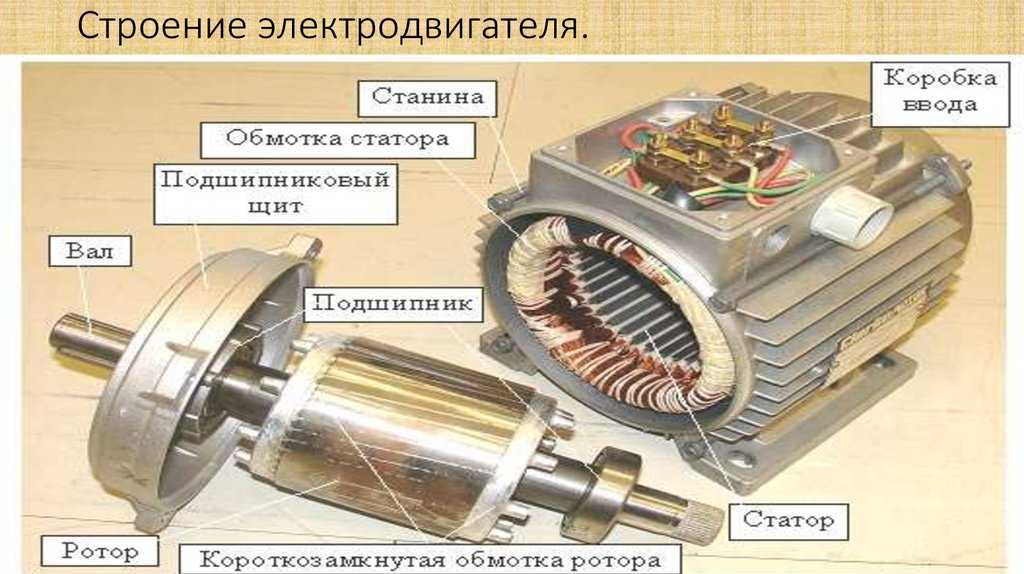

Как заменить подшипники электродвигателя

Подшипники электродвигателя регулярно подвергаются высоким уровням нагрузки при работе с тяжелыми грузами. Это делает их одним из наиболее важных компонентов, о которых вам нужно заботиться, чтобы ваш двигатель работал плавно и стабильно.

В этой статье мы рассмотрим основные причины, по которым они выходят из строя, и способы их замены в случае выхода из строя, чтобы вы могли принять как превентивные, так и упреждающие меры для поддержания подшипников вашего электродвигателя и эксплуатационной производительности.

Почему выходят из строя подшипники?

Подшипники электродвигателя поддерживают вращающийся вал двигателя во время работы, поглощая большие радиальные силы и позволяя поверхностям оставаться в контакте при движении на высокой скорости. Несмотря на то, что они должны выдерживать, при надлежащем обслуживании подшипники могут прослужить много лет, прежде чем достигнет конца своего срока службы. Несколько предотвратимых факторов ускоряют износ и приводят к преждевременному выходу подшипника из строя.

Чрезмерный крутящий момент и скорость

Предположим, что ваш двигатель работает за пределами номинальных значений скорости или крутящего момента, или установлен подшипник, который не соответствует номинальному значению двигателя. В этом случае внутреннее трение в подшипнике превысит охлаждающую способность смазки. Таким образом, подшипник будет испытывать перегрев, повреждения и вибрации, которые заканчиваются выходом из строя. Чтобы предотвратить это, тщательно оцените свои требования перед покупкой двигателя или подшипника. Обратите особое внимание на радиальные силы и циклические или ударные нагрузки, так как они создают исключительно высокие нагрузки на подшипник.

Ненадлежащее техническое обслуживание

Ненадлежащее техническое обслуживание и защита могут привести к очень быстрому износу подшипника. Если он не смазан на весь срок службы, вы должны периодически смазывать подшипники в соответствии с графиком. Необходимо обратить особое внимание на тип и количество смазки, указанные производителем. Также очень важно сделать все возможное, чтобы не допустить попадания загрязняющих веществ, включая пыль, влагу или что-либо еще, что может вызвать точечную коррозию или коррозию внутренних поверхностей. При необходимости на двигатель должны быть установлены надлежащие уплотнения и упоры для валов, а подшипники или двигатели, которые не используются, должны храниться в чистом, сухом и свободном от вибрации месте.

Неправильная установка

Неправильная установка или снятие подшипников может привести к смещению новых подшипников, что приведет к возникновению областей сосредоточенных напряжений, которые могут привести к выходу из строя сразу при запуске или не слишком далеко в будущем. При снятии старых подшипников избегайте применения чрезмерных усилий, так как вы можете повредить вал или корпус подшипника и затруднить правильную центровку нового подшипника. Если во время установки вы используете неправильные инструменты или методы, вы можете повредить и деформировать корпус или тела качения нового подшипника.

Мы подробно рассмотрим правильный способ замены подшипников позже в этой статье, но сначала давайте посмотрим, что нужно учитывать при выходе из строя подшипника.

Заменить или отремонтировать?

Один вопрос, который может вас заинтересовать, когда вы сталкиваетесь с заменой двигателя, заключается в том, не будет ли более рентабельно отремонтировать его в местной мастерской. Это может быть вариантом, особенно если вы видите признаки повреждения, такие как повышенный шум, вибрация или чрезмерный нагрев, но подшипники не полностью вышли из строя.

Обычно нецелесообразно ремонтировать подшипники на небольших двигателях, особенно если они стандартного типа и относительно недорогие. Если у вас есть двигатели среднего и крупного размера с подшипником определенного типа, замена которого обходится дорого, вы можете обратиться в местную ремонтную мастерскую по поводу возможности профессионального ремонта.

Заказ запасного подшипника

Чтобы заказать запасной подшипник для вашего электродвигателя, сначала найдите номер детали. Обычно это видно, если поверхность не изношена и не подверглась коррозии. Если у вас есть номер детали, особенно если подшипник вышел из строя преждевременно, еще раз проверьте, подходит ли он для двигателя и предполагаемого применения.

Если вы не можете найти номер детали, мы можем вам в этом помочь. Мы располагаем широким ассортиментом подшипников для двигателей всех размеров и типов, и вы можете связаться с нами, предоставив подробную информацию о своем двигателе, чтобы быстро найти подходящий.

Замена подшипника А

Замена подшипника электродвигателя не сложная, но и не тривиальная задача. Вы рискуете повредить двигатель или новый подшипник. Вы можете сэкономить больше времени и денег, заменив подшипник специалистом. Но если вы хотите выполнить эту задачу самостоятельно, вот ключевые шаги и вещи, на которые следует обратить внимание.

Перед тем, как начать, убедитесь, что двигатель не подключен к источнику питания и нет возможности случайного прикосновения во время выполнения работ по техническому обслуживанию. Носите соответствующие СИЗ и убедитесь, что у вас достаточно времени, отведенного на работу, чтобы вы не торопились.

Снятие старого подшипника

Снятие старого подшипника может быть утомительной работой, особенно если он прослужил много лет, а поверхностная коррозия удерживает его прочно прикрепленным к валу.

Лучше всего использовать съемник подшипников. Есть несколько разных типов; в обычных используются две или три губки, зажатые вокруг подшипника, для создания равномерно распределенной силы и минимизации сопротивления трения. Хотя некоторые съемники оснащены гидравлическим усилителем, это обычно не требуется для двигателей малого и среднего размера. Использование таких инструментов требует особой осторожности, чтобы предотвратить повреждение вала двигателя и свести к минимуму риски для личной безопасности.

Следует избегать отрезания подшипника с помощью электроинструмента, так как существует высокий риск повреждения ценного двигателя. Если у вас возникли трудности с его удалением, гораздо менее рискованно поручить это специалисту.

Перед установкой нового подшипника осмотрите старый на наличие признаков неисправности, таких как коррозионное повреждение или наличие воды или частиц песка в смазке. Если проблема не обнаружена и не приняты соответствующие меры для ее устранения, новый подшипник вполне может постичь та же участь.

Очистка вала

Убедитесь, что вал двигателя по всей длине, по которому будет проходить новый подшипник, идеально чистый и гладкий, без коррозии, влаги, частиц пыли или других загрязнений. Удалите выемки или заусенцы, чтобы предотвратить повреждение кольца подшипника при его скольжении.

Если вам нужно почистить вал, лучше использовать губку Scotch-Brite или аналогичный материал, а не наждачную бумагу, так как он не оставляет мелких частиц песка.

Нагрев подшипника

Подшипники рассчитаны на точную посадку с допусками в десятитысячных дюйма; посадить его на вал будет сложно. Один из способов упростить процесс — нагреть подшипник, чтобы расширить его, и/или охладить вал двигателя, чтобы уменьшить его. В этом может быть разница между легкой работой и сложной.

Мы рекомендуем нагревать подшипник с помощью подходящего индукционного нагревателя с циклом размагничивания, предназначенным для данной работы. Это позволяет избежать перегрева подшипника и потенциального повреждения внутренней смазки. Вам следует избегать рискованных методов быстрого приготовления, таких как горелки, печи для пиццы или масляные ванны, поскольку температуру в этих методах трудно отслеживать и контролировать.

Установка нового подшипника

Установите новые подшипники с помощью подходящего комплекта для установки подшипников, который содержит необходимые инструменты, такие как безотбойный молоток и ударная втулка, которые помогут вам избежать повреждения подшипника и вала двигателя.

В большинстве случаев новый подшипник устанавливается без особого труда. Не торопитесь и избегайте применения грубой силы, если столкнетесь с сопротивлением. Вместо этого проверьте вал двигателя на наличие неровностей и убедитесь, что подшипник имеет правильный размер и достаточно нагрет.

Если подшипник рассчитан на очень плотную посадку, альтернативным методом является использование оправочного пресса, но убедитесь, что вы правильно выровняли и заблокировали подшипник, чтобы он не деформировался или не сместился при приложении усилия.

После установки подшипника соберите двигатель и запустите его без нагрузки, чтобы проверить наличие вибрации, шума или других признаков неправильной установки нового подшипника.

Краткое описание

Подшипники электродвигателей выдерживают большие нагрузки, но при правильном выборе, установке и обслуживании они прослужат вам долгие годы. Если вам нужно заменить подшипник в вашем двигателе, ознакомьтесь с нашим ассортиментом подшипников, подходящих для всех типов двигателей, или свяжитесь с нами сегодня, и мы поможем вам найти правильный.

Есть вопросы? Свяжитесь с нашими экспертами.

Свяжитесь с нашей командой экспертов по электронной почте или телефону.

1-800-890-7593
[email protected]

Двигатель на шарикоподшипниках

Двигатель на шарикоподшипниках выглядит странно. вроде есть мотор. На фото ниже все, что вы видите, это деревянный диск, закрепленный на металлическом валу, который закреплен на двух шариках подшипники. Но вы также видите, что есть электрические соединения с подшипники! И это ключ к тому, где находится двигатель.

Подшипники являются мотором. Они работают как с переменным током (AC), так и с постоянный ток (DC). В обоих случаях низкое напряжение, большой ток использовал.

Настоящая загадка заключается в том, как это работает. Никто не уверен. Все, что у нас есть, это теории, одна из которых приведена ниже.

Двигатель на шарикоподшипниках.

Полная настройка.

На фотографиях ниже показано, как выполнены электрические соединения для Вот этот. Медные полоски нагибаются на подшипники, удерживая их. место. Провода от блока питания подключаются к медным полоскам. Это означает, что электричество проходит к металлическим подшипникам через эти медные полоски.

Левый подшипник и электрическое соединение.

Правый подшипник и электрическое соединение.

Части.

Как показано ниже зеленым цветом, путь, по которому идет электричество, проходит через провода от блока питания, через медные полосы, через подшипников, и через металлический вал от подшипника к подшипнику. Как вы можете видеть выше, металлический стержень представляет собой просто болт с гайками на нем. держать все на месте.

Проводка и электрические соединения.

Электрический путь через подшипник.

ВНИМАНИЕ На приведенных выше фотографиях двигатель на шарикоподшипниках, работающий от трансформатора микроволновой печи это получает вход от настенной розетки. На фото выше вы можете видеть, что все три катушки все еще находятся на трансформаторе, в том числе очень опасное высокое напряжение, сильноточная катушка с множеством витков тонкой проволоки. Он не используется, но он под напряжением.

Если вы используете один из этих трансформаторов, сначала удалите эту катушку. А еще лучше использовать вывод от паяльника с жалом вместо этого удалены. Один провод, идущий к двигателю, будет подключен к выход паяльника, а другой провод будет подключен к Земля земля. Другой альтернативой является использование аккумулятора, как в автомобиле. батареи, принимая при этом необходимые меры предосторожности, поскольку они также могут быть опасный.

Принцип работы двигателя на шарикоподшипниках

Точно неизвестно, как они работают, но вот один из них. популярная теория.

Тепловое расширение подшипников

Как показано на первой диаграмме ниже, имеется большой электрический ток. из медной полосы, через наружную обойму (кольца называются обоймы), через шарики, к внутренней обойме и к валу (не показан).

На второй диаграмме видно, что омическое сопротивление в месте соприкосновения шариков расы заставляют эти области нагреваться и немного выпячиваются. Но, как показывает третья диаграмма, эти выпуклости просто упираются в гонки и заставляют шары застревать и оставаться на месте.

Большой ток через подшипник.

Вздутие из-за нагрева.

Мячи застряли на месте.

Однако если сначала дать маховику повернуться, шарики запустятся.
