ВАЗ-2114 горит датчик уровня масла, что делать: фото и видео

Многие автомобилисты сталкивались с тем, что на панели приборов ВАЗ-2114 загорался индикатор низкого уровня масла в двигателе. Это может быть связано с несколькими причинами. Но, основной является – низкий уровень масла. Хотя, неисправность может быть скрыта и в другом месте. Рассмотрим, причины загорания лампочки уровня масла, а также методы решения неисправности.

Содержание

  • 1 Месторасположение и устройство датчика уровня масла
    • 1.1 Причины неисправности
    • 1.2 Методы устранения
      • 1.2.1 Низкий уровень масла на щупе
      • 1.2.2 Неисправность датчика
      • 1.2.3 Проблема в цепи контактов
      • 1.2.4 Замыкание внутри панели приборов
      • 1.2.5 Неисправности в ЭБУ ВАЗ-2114
  • 2 Выводы

Месторасположение и устройство датчика уровня масла

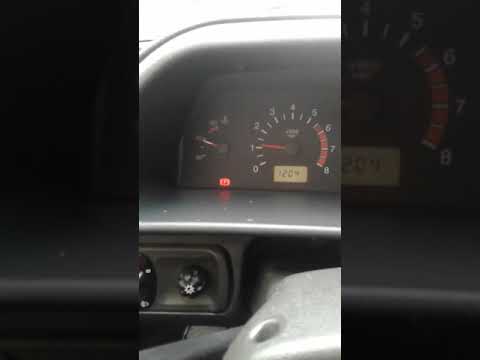

Лампочка низкого уровня масла в двигателе на панели приборов (отмечена красной стрелкой)

Лампочка низкого давления масла в двигателе на панели приборов (отмечена красной стрелкой), не стоит путать с низким уровнем масла

Итак, становится понятным, что загорание лампочки уровня масла неразрывно связано непосредственно с датчиком. Перед тем, как определиться с неисправностью, необходимо разобраться с местоположением датчика под капотом.

Датчик уровня масла расположен возле масляного фильтра на блоке, в нижней части.

Датчик имеет трубку, которая доходит почти до дня картера. Контактная группа отправляет сигнал на соответствующие индикаторы. У ВАЗ-2114 до 2004 года выпуска, электрические соединения шли напрямую к приборной панели, как у «девятки». Но, после модернизации автомобиля, с 2004 года, контактные соединения электроцепи проложили через электронный блок управления, который должен контролировать работу датчиков и двигателя в целом.

Причины неисправности

Датчик уровня масла

Когда стало понятным устройство работы и схемы датчика уровня масла, можно рассмотреть причины загорания лампочки на приборной панели. Итак, рассмотрим, все возможные причины, которые могут послужить загоранию индикатора на приборной панели ВАЗ-2114:

  • Низкий уровень масла.
  • Неисправность датчика.
  • Проблема в цепи контактов.
  • Замыкание внутри панели приборов.
  • Неисправности в ЭБУ.

Методы устранения

Теперь можно перейти непосредственно к методам устранения. Для начала необходимо разобраться, какой инструментарий может понадобиться для совершения процесса: ключ на 10, мультиметр, набор отверток. Теперь, когда все собрано, можно перейти непосредственно к решению проблем.

Низкий уровень масла на щупе

При помощи щупа проводится измерение уровня масла в двигателе

Масляный щуп

Выработка и износ масла может повлиять на его уровень, поэтому стоит проверять данный показатель регулярно.

Также, причиной потери масла в двигателе может стать неисправность прокладок или пробой в картере двигателя. Для того, чтобы устранить потерю масла стоил устранить неисправности, которые стали причиной появления эффекта, а затем долить масло до необходимого уровня.

Для измерения показателя уровня масла, существует специальный инструмент, который называется – масляный щуп. Расположен он на передней части двигателя. Уровень масла в моторе должен быть посредине между показателями минимум и максимум. При падении показателя ниже отметки MIN, на приборной панели загорается индикатор уровня масла.

Неисправность датчика

Неисправность датчика, также может послужить причиной появления на приборной панели индикатора уровня масла. Для устранения неисправности стоит необходимо проверить датчик, и если он неисправен – заменить деталь.

Старый и новый датчик уровня масла

Процесс замены достаточно простой и не сложный. Рассмотрим вопрос более детально. Для совершения операция понадобится ключ на 10. Итак, преступим непосредственно к последовательности действий направленных на замену датчика:

  1. Автомобиль необходимо установить так, чтобы был доступ снизу. Для этого подойдет – смотровая яма, подъемник или эстакада.
  2. Отключаем «клемму-минус» на АКБ.

    Снимаем минусовую клемму с АКБ

  3. Если есть, необходимо демонтировать нижнюю защиту двигателя.

    Снимаем защиту картера двигателя

  4. Демонтируем поддон. Предварительно необходимо слить масло с мотора через сливную пробку.

    Проводим демонтаж поддона

  5. Отключаем колодку проводов от датчика.

    Чистим датчик уровня масла в двигателе от грязи

    Отключаем колодку с проводов

  6. При помощи ключа или головки на 10, откручиваем датчик уровня масла.

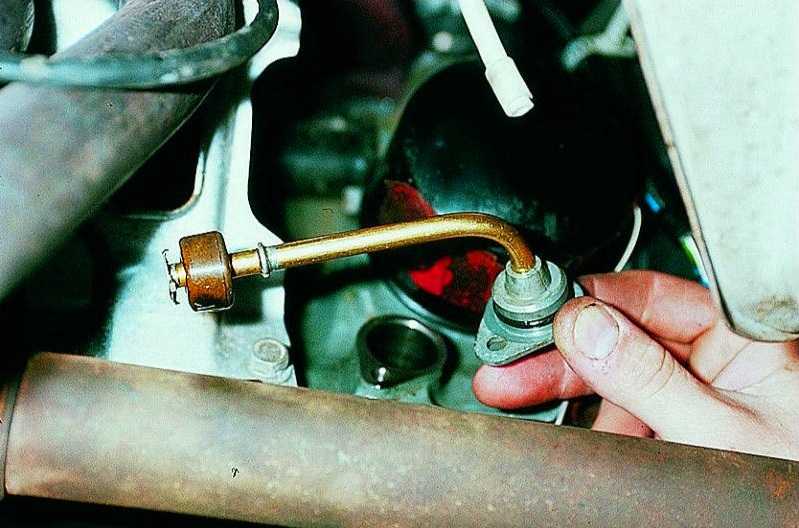

    Снимаем датчик

  7. Устанавливаем новый датчик и проводим необходимую сборку.
Проблема в цепи контактов

Диагностика фишки датчика уровня топлива

Неоднократно, причиной может послужить обрыв проводов или контактной группы, которая идет от датчика к электронному блоку управления. Опираясь на электрическую схему автомобиля, находим соответствующий провод, который питает измеритель. Далее, находим точно такой же в ЭБУ и прозваниваем его.

Если контакта нет, то на данном участке произошел обрыв и его следует устранить. Такую же процедуру проводим с остальными проводами.

Замыкание внутри панели приборов

Неоднократно, причиной загорания лампы на приборной панели, может послужить замыкание внутри платы приборной панели. Это может быть вызвано коррозионными повреждениями или коротким замыканием внутри панели приборов. Таким образом, решением проблемы может стать ремонт платы или замена комбинации приборов.

Проверка контактов платы приборной панели

Определить неисправность достаточно легко: стоит только разобрать приборку и посмотреть на контактные соединения. Также, для полной уверенности можно прозвонить контакты на плате и непосредственно самой лампе-индикаторе, при помощи тестера.

Неисправности в ЭБУ ВАЗ-2114

Последним возможным вариантом, где стоит искать неисправность, становится электронный блок управления. Здесь могут возникнуть ошибки, которые послужат не только загоранию лампочки уровня масла, но и сбою работы других индикаторов, таких как спидометр, указатель поворотов и прочие.

Методом устранения неисправности становится подключение ноутбука или планшета к «мозгам» автомобиля через OBD-кабель и стандартного теста. Если в ЭБУ будут обнаружены ошибки связанные с уровнем масла, их необходимо обнулить. Процедуру сброса всех ошибок стоит сделать для всех показателей, которые накопились в «мозгах». После этого, проблема должна исчезнуть, если нет – то неисправность необходимо искать в другом месте.

Выводы

Определить причину загорания лампочки уровня масла двигателя на приборной панели ВАЗ-2114 достаточно просто, даже для начинающего автомобилиста. Диагностические операции проводятся просто и понятно. Единственной проблемой может стать сброс ошибок ЭБУ, которую рекомендуется доверить профессионалам.

как определить причину и устранить неисправность » АвтоНоватор

Система смазки двигателя внутреннего сгорания выполняет четыре основных функции: снижает силу трения между сопряжёнными элементами силового агрегата, охлаждает их, защищает от коррозии и очищает от продуктов сгорания топлива и износа.

Для выполнения этих функций в двигателе поддерживается определённое давление масла. Недостаточное или избыточное давление приведёт к быстрому износу и разрушению трущихся деталей. Контроль давления осуществляется с помощью специального датчика и индикатора (контрольной лампе на приборной панели). Мы расскажем, когда загорается этот индикатор и какие действия следует выполнить автовладельцу.

Содержание

  • 1 Как работает индикатор давления масла в ВАЗ 2114/15

  • 2 Причины, по которым может загореться лампочка индикатора

    • 2.1 Проводка датчика

    • 2.2 Датчик

    • 2.3 Уровень и качество смазки

    • 2.4 Измерение давления

    • 2.5 Фильтр

    • 2.6 Маслоприемник

    • 2.7 Вкладыши

  • 3 Полезные советы

Как работает индикатор давления масла в ВАЗ 2114/15

Контрольная лампа индикатора давления масла в автомобилях ВАЗ 2114/15 расположена в нижнем левом углу приборной панели и имеет форму маслёнки. В обычном режиме она загорается на несколько секунд при запуске двигателя и гаснет. Лампа является индикатором датчика давления масла, с которым она связана через электронный блок управления двигателем. Датчик установлен в верхней части головки блока цилиндров (с тыльной стороны мотора). Основным его элементом является мембрана. При изменении давления она изгибается, замыкая и размыкая контакты. При включении зажигания давление низкое, так как двигатель ещё не работает. Лампочка загорается. После запуска силового агрегата начинает работать масляный насос, нагнетающий смазку в систему. Давление при этом растёт, мембрана выгибается и размыкает контакты. Лампочка гаснет.

Горящая лампочка давления масла может свидетельствовать о неисправностях в системе смазки двигателя

Причины, по которым может загореться лампочка индикатора

Лампочка индикатора может загораться как во время движения, так и на холостом ходу. Прежде чем делать предположение о причинах возможных неисправностей, следует понаблюдать за поведением лампочки. Если она загорается периодически и только во время движения, проблему стоит искать в проводке датчика. Если же лампа загорается при работе двигателя на холостых оборотах и не гаснет, причиной этого может быть:

  • вышедший из строя датчик давления;
  • низкий уровень масла;
  • слишком жидкое (не соответствующее классу или отработавшее свой ресурс) масло;
  • неисправность масляного насоса;
  • износ масляного фильтра;
  • загрязнение сетки маслоприемника;
  • износ вкладышей коленвала.

Рассмотрим каждую из указанных ситуаций подробнее.

Проводка датчика

Мигание лампочки индикатора во время движения может быть следствием повреждения изоляции провода датчика. Провод под действием вибрации замыкается на «массу» автомобиля, что и заставляет датчик срабатывать. Устраняется подобная проблема путём тщательного осмотра проводки и замены повреждённого участка.

Одной из причин загорания лампочки может являться повреждение проводки датчика давления

Датчик

В автомобилях ВАЗ 2114/15 достаточно часто выходит из строя датчик давления масла. Чаще всего именно он является причиной постоянного горения лампы индикатора. Проверить его исправность самостоятельно невозможно. Обычно покупают и устанавливают новый датчик.

Неисправный датчик давления ВАЗ 2114/15 часто становится причиной загорания лампы давления масла

Уровень и качество смазки

Если лампочка индикатора непрерывно горит, следует проверить уровень масла в поддоне картера. Это делается специальным щупом на холодном двигателе. Если уровень оказался ниже минимально допустимого, следует долить вещества и понаблюдать за поведением лампочки. Если она погасла, проблема была именно в недостатке смазки.

Другой причиной горения лампочки индикатора может быть слишком жидкая консистенция масла. Дело в том, что вязкость масла снижается с каждым пройденным километром. Если автомобиль прошёл более 10 тыс. км без замены масла, масляный насос, рассчитанный на определённую вязкость смазки, не сможет создавать необходимое давление. В таких случаях лампочка загорается лишь при прогреве двигателя до рабочей температуры. Это связано со снижением вязкости масла под действием тепла.

Вязкость масла со временем уменьшается, из-за чего падает давление в системе

Решается эта проблема простой заменой масла. Если же индикатор продолжает гореть, поиск неисправности следует продолжить.

Измерение давления

Для измерения величины давления масла в системе используют жидкостной манометр. Насадка его шланга вкручивается вместо датчика давления. Сначала измеряют давление на холостом ходу прогретого двигателя. Нормальным считается давление от 1,5 до 2 бар. Затем повторяют замеры на высоких оборотах (5000–5500 об/мин). В этом случае оно должно быть не менее 4,5 бар.

Если манометр показал значения ниже указанных, следует проверить масляный насос, так как именно он создаёт давление в системе. Продолжать эксплуатировать автомобиль в этом случае не рекомендуется.

Основные неисправности масляного насоса — износ его элементов и «залипание» редукционного клапана в открытом положении. В этом случае проще всего заменить насос в комплекте. Сделать это можно как самостоятельно, так и на автосервисе.

Измерение давления масла жидкостным манометром

Фильтр

Если давление масла в норме, следует проверить масляный фильтр. Здесь проблемы могут быть вызваны износом или неправильной установкой фильтрующего элемента, а также использованием фильтра, не предусмотренного конструкцией двигателя. Дело в том, что при остановке двигателя необходимо, чтобы некоторое количество масла обязательно оставалось в фильтре. Во всех приведённых случаях смазка будет стекать в картер, что, в свою очередь, вызовет эффект «масляного голодания».

Заменить масляный фильтр можно самостоятельно. При этом в новый фильтр для избежания «масляного голодания» следует залить небольшое количество свежего масла.

При замене в новый фильтр следует обязательно залить немного свежего масла

Маслоприемник

Маслоприемник — это устройство, предназначенное для отбора масла из поддона картера и подачи его в насос. Для того чтобы продукты износа не попадали в систему смазки, маслоприемник оснащён мелкой металлической сеткой. Загрязнение этой сетки может привести к падению давления масла.

Для проверки исправности маслоприемника необходимо слить масло из системы и снять поддон картера. Демонтировать сам маслоприемник довольно просто. Следует вывернуть три болта, которыми он крепится к элементам картера.

Если после осмотра маслоприемника оказалось, что сетка забита, необходимо её очистить. Для этого следует замочить всё устройство в горячем растворе какого-либо бытового чистящего средства («Крот», «Комет», «Силлит Бэнг» и др.).

Если все выполненные процедуры не принесли желаемого результата, следует купить и установить новый маслоприемник.

Со временем сетка маслоприёмника засоряется, и давление в системе падает

Вкладыши

Давление масла может упасть и при сильном износе вкладышей коленчатого вала (коренных, шатунных). Это актуально для автомобилей с большим пробегом. Диагностировать проблему можно лишь при вскрытии силового агрегата. В этом случае неизбежен капитальный ремонт двигателя.

Снижение давления масла в системе смазки происходит из-за износа вкладышей коленчатого вала

Полезные советы

Чтобы не допустить проблем, связанных с падением давления масла, следует придерживаться следующих рекомендаций:

  1. Заливайте в двигатель масло, рекомендованное автопроизводителем, обращая внимание на класс вязкости.
  2. Своевременно производите замену масла и масляного фильтра.
  3. Не используйте неоригинальных запасных частей при ремонте.
  4. Как минимум один раз в квартал проводите диагностику системы смазки с обязательным измерением давления.
  5. При загорании лампочки индикатора давления не эксплуатируйте автомобиль до проведения полной диагностики.

Игнорирование сигналов индикатора давления масла грозит серьёзными последствиями для двигателя автомобиля. Любая неисправность системы смазки может привести к капитальному ремонту силового агрегата. Старайтесь поддерживать её в рабочем состоянии и обращайте внимание на все сигналы, подаваемые лампочкой индикатора.
