ВАЗ. Замена масла в КПП
Сколько масла должно быть в коробке передач? Как часто делается замена масла в КПП ВАЗ?
Какое масло необходимо заливать в КПП? Такими вопросами часто задаются владельцы автомобилей, и не только автомобилей ВАЗ. Однако все сходятся в одном – масло в коробке передач должно быть!
Все эти шестерни не будут работать без масла
В данной статье вы найдете ответы на вопросы, которые перечислены выше, а также здесь имеется инструкция по замене масла в КПП автомобилей ВАЗ различных моделей своими руками, полезные советы, фото с примерами выполнения работ и многое другое.
Классификация трансмиссионного масла, или какое масло лучше лить?
Трансмиссионные масла могут быть как минеральные, так и полу-синтетика и полная синтетика. Какое же лучше?
Сейчас попытаемся разобраться.
85W-90 минеральное трансмиссионное масло
Начнем с минерального трансмиссионного масла. Обозначается такое масло по системе SAE 85W-90.
В чем положительные моменты? В принципе, минералка сама по себе неплохая, имеет достаточно хорошие смазывающие свойства.
Значительный плюс – это его цена, которая является самой низкой из всех.Минусы – низкие температуры.
Минеральное масло не рекомендуют лить в двигатель по причине его сгущения при низких температурах. Причина его неодобрения для КПП та же самая.
Просто не заведете автомобиль. Масло марки 85W-90 имеет температуру застывания всего лишь -12 градусов по Цельсию.
Это мало для нашего климата.
Полу-синтетика и синтетика – 75W-90. Рекомендуется для использования в КПП автомобилей ВАЗ.
Такое масло способно продлить срок службы деталей коробки передач. Хотя цена на такое масло выше, чем на минералку, а синтетика – еще дороже, но эффект от него будет заметен невооруженным глазом.
По отзывам владельцев, заливших синтетику или даже полу-синтетику нормальных фирм, предоставляющих качественное масло, шумов в КПП не наблюдается, передачи включаются плавно – словом, остались довольны. 75W-90 замерзает при -40 градусах, что вполне достаточно. Вывод: лучше использовать полу- или полную синтетику.
Трансмиссионное масло ELF 75W-90
Кстати, с завода в автомобили ВАЗ семейств «Самара», 2110 стали заливать обычное моторное масло. Как быть в таком случае?
Менять его на трансмиссионное или не стоить, аргументируя тем, что «на заводе лучше знают»? Интересно, что по этому поводу говорят сами инженеры ВАЗа.
По словам начальника лаборатории ГСМ АвтоВАЗа, для увеличения срока службы таких деталей КПП, как синхронизаторы, дифференциал и в целом увеличения ресурса коробки передач, рекомендуется заменить масло на трансмиссионное при первом ТО. Сразу снизится уровень шума и передачи будут включаться гораздо легче.
Можно также применять масла класса GL-5 по API, но в этом нет острой необходимости.
Необходимый инструмент для замены масла в КПП
Что потребуется для того, чтобы замена масла в МКПП ВАЗ была осуществлена правильно и максимально быстро:
- Заранее выбранное и закупленное масло.
Объем масла:
- 2 л для «классики»
- Для Самары – 3 л для 4-ступенчатой КПП и 3,3 л для 5-ступки
- Для семейства 2110 – около 4 литров
- Для Нивы – 1,6 л на КПП, 0,8 л на раздатку
- Тара для слития масла.
- Шприц для заливки масла.
Шприц
- Лейка для заливки масла. Также для удобства можно надеть на нее подходящий шланг.
- Ключ на 17. Удобнее использовать накидной или головку.
- Шестигранник на 12.
- Щетка по металлу.
- Тряпочка для вытирания рук, подтеков на КПП и масляного щупа.
Вот, пожалуй, и все. Теперь можно перейти к замене масла.
Замена масла
Замена масла в КПП на ВАЗ 2105 и других автомобилях лучше всего проводить на яме или эстакаде.
Совет! Если есть возможность, меняйте масло в помещении – в гараже. На открытой местности есть высокий шанс оказаться по уши в масле от сильных порывов ветра.
Обязательно прогрейте коробку передач перед заменой масла. Необходимо проехать на нем не менее 10 км для достаточного прогрева старого масла.
Перед заменой масла убедитесь в том, что нигде по КПП нет подтеков масла. Если они все-таки там оказались, необходим ремонт.
Только тогда можно приступать к замене масла со спокойной совестью, как говориться. Теперь рассмотрим процесс замены масла отдельно для каждого семейства автомобилей ВАЗ.
ВАЗ «Классика»
Автомобили ВАЗ от 2101 до 2107 характеризуются задним приводом. Раздаточная коробка отсутствует, поэтому процесс замены масла на таких автомобилях достаточно прост(см. Ваз 2107: замена масла в кпп своими силами).
Итак, приступим:
- Если КПП очень грязная, можно воспользоваться щеткой по металлу и зачистить для удобства.
- Теперь при помощи шестигранника на 12 необходимо открутить сливную пробку картера КПП, которая находится в нижней крышке.
ВАЗ 2105 замена масла КПП
- Аккуратно откручиваем пробку и в то же время подставляем под отверстие, заранее подготовленную, емкость для масла.
- После того, как масло из КПП стекло, можно закручивать сливную пробку обратно, но без фанатизма.
- Далее следует взять ключ или головку на 17 и открутить заливную пробку. Она находится чуть выше.
- Для залива масла в «классику» нам понадобится специальный шприц для масла. Набираем в него масло, вставляем в заливное отверстие и выдавливаем туда масло. Так продолжаем до тех пор, пока из отверстия не потечет масло.
Заливка масла в ВАЗ 2105
- После этого закручиваем пробку тем же ключом на 17 и протираем поверхность КПП около пробок тряпочкой, чтобы легче было увидеть возможные течи.
- Если есть течи – устраняем, если они отсутствуют – замена масла в КПП ВАЗ 2105 или другой «классики» завершена успешно.
Совет! После замены масла прокатитесь немного на машине. Загоните обратно на яму и убедитесь, что масло не течет.
ВАЗ семейства «Самара»
С такими автомобилями дела обстоят немного по-другому. КПП для переднего привода компактнее, крепится не так, как на «классике», ну и устройство, конечно, отличается.
Как уже было замечено ранее, масла в нее потребуется больше, чем в «классику».
Обратите внимание! Перед заменой масла снимите резиночку с сапуна, прочистите и саму резинку и сапун проволочкой и установите ее обратно.
Суть процесса не меняется, но некоторые моменты все же разные.
Для начала рассмотрим замену масла в КПП старого образца семейства «Самара»:
- Первый шаг – слив масла.
Сливная пробка находится со стороны левой полуоси в нижней части картера КПП.
Замена масла КПП ВАЗ 21099
- Откручиваем пробку, подставляем емкость для масла и сливаем его.
- Закручиваем сливную пробку КПП.
- Теперь следует открутить заливную пробку КПП, которая находится чуть выше. Откручивается она также ключом на 17.
- Для заливки масла в КПП старого образца потребуется все тот же специальный шприц.
- Заливаем масло до уровня (пока не потечет из заливного отверстия).
- Закручиваем пробку, протираем картер, контролируем течь и в случае необходимости устраняем.
Теперь обратим внимание на КПП нового образца:
- Сливать масло точно так же, как и со старых КПП.
- А вот заливка масла осуществляется уже по-другому – посредством заливного отверстия, которое находится уже сверху КПП. К нему удобнее пристроиться из-под капота.
Найти это отверстие можно по торчащему из него масляному щупу.
Заливное отверстие КПП нового образца ВАЗ «Самара»
- Щуп вытаскивается и протирается.
- Далее в заливное отверстие вставляется лейка. Можно использовать лейку со шлангом для удобства.
- Необходимый объем масла для заливки найдете выше.
- После заливки масла проверьте его уровень щупом.
- Уровень масла должен быть около верхней отметки.
Заливайте масло по уровню
- Установите масляный щуп обратно в заливное отверстие.
Замена масла в КПП ВАЗ 21099 завершена!
ВАЗ семейства 2110
Процесс замены масла в автомобилях типа «десятки», по сути, ничем не отличается от замены масла в КПП «Самары» нового образца. Только объем масла немного больше будет залит.
Замена масла в КПП ВАЗ 2111 делается точно так же
Совет! При контроле течи масла из КПП обращайте внимание не только не сливные и заливные отверстия, но также на соединения с полуосями. Возможна течь и оттуда.
ВАЗ 21213 «Нива»
С полноприводными автомобилями ВАЗ придется немного побольше повозится. Помимо замены масла в основной КПП, необходимо поменять его еще и в раздаточной коробке.
Замена масла в КПП ВАЗ 21213 такая же, как и на классике – не будем повторяться и еще раз описывать этот процесс.
А вот замену в раздатке коротко рассмотрим:
- Опять же, берем шестигранник на 12 и откручиваем сливную пробку раздаточной КПП.
Замена масла в КПП ВАЗ 21213
- Сливаем масло в подготовленную емкость и закручиваем пробку обратно, предварительно очистив магнит пробки от мусора.
Грязная сливная пробка
- Масло заливается шприцем. Уровень масла определяет, как обычно, заливная горловина. Можно лить масло, пока не потечет, а можно постепенно по мере наполнения контролировать уровень пальцем.
- Со стороны заднего карданного вала на раздаточной КПП находится сапун, который необходимо прочистить.
Прочистка сапуна на КПП ВАЗ 21213
На этом завершается замена масла в МКПП ВАЗ.
Заключение
Ну и пару слов напоследок. Контролируйте уровни масла в КПП вашего автомобиля вовремя – хотя бы каждые 20 000 пробега.
Меняйте масло также по установленному пробегу – каждые 70 000 км. Используйте только качественное масло, остерегайтесь подделок.
Применяйте советы из этой статьи, посмотрите видео, приложенные фото и смело приступайте к замене масла своими руками!
Какое трансмиссионное масло лучше для ваз 2107
Большинство владельцев «семерки» заливают в коробку трансмиссионное масло, рекомендованное производителем. В 2107 на заводе устанавливают коробки передач нескольких видов. Все они требуют высококачественной смазки. Только в этом случае коробка будет работать надежно и долго.
В сервисной книжке производитель указывает несколько уровней вязкости:
- SAE80W85,
- SAE75W90,
- SAE75W85.
Аналогично моторным, трансмиссионные масла, кроме коэффициента вязкости, подразделяются на группы. В ВАЗ 2107 профессионалы советуют заливать:
- GL-4,
- GL-5.
В первую группу входят автомасла, в состав которых ведено большое количество специальных присадок. Этот вид оптимален для коробок с большим количеством передач.
Масло марки GL-5 предназначено для смазывания вращающихся зубчатых шестерней, работающих под определенным углом, то есть гипоидными передачами.
В ВАЗ 2107 такой передачей обладает редуктор заднего моста. Для смазки редуктора идеально подходит GL-5. Изготовитель автомобиля рекомендует проводить замену смазки в редукторе совместно с заменой жидкости в МКПП. Поэтому владельцы автомобиля используют только один вид масла, заливая его в коробку и редуктор.
В принципе никакого отрицательного эффекта не произойдет. Свойства GL-5 позволяют использовать его в КПП. Кроме того, составы этой группы были специально разработаны для эксплуатации в экстремальных условиях.
Трансмиссионное масло для ВАЗ 2107
Большинство владельцев «семерки» заливают в коробку трансмиссионное масло, рекомендованное производителем.
В 2107 на заводе устанавливают коробки передач нескольких видов. Все они требуют высококачественной смазки. Только в этом случае коробка будет работать надежно и долго.
В сервисной книжке производитель указывает несколько уровней вязкости:
Аналогично моторным, трансмиссионные масла, кроме коэффициента вязкости, подразделяются на группы. В ВАЗ 2107 профессионалы советуют заливать:
В первую группу входят автомасла, в состав которых ведено большое количество специальных присадок. Этот вид оптимален для коробок с большим количеством передач.
Масло марки GL-5 предназначено для смазывания вращающихся зубчатых шестерней, работающих под определенным углом, то есть гипоидными передачами.
В ВАЗ 2107 такой передачей обладает редуктор заднего моста. Для смазки редуктора идеально подходит GL-5. Изготовитель автомобиля рекомендует проводить замену смазки в редукторе совместно с заменой жидкости в МКПП. Поэтому владельцы автомобиля используют только один вид масла, заливая его в коробку и редуктор.
В принципе никакого отрицательного эффекта не произойдет. Свойства GL-5 позволяют использовать его в КПП. Кроме того, составы этой группы были специально разработаны для эксплуатации в экстремальных условиях.
Что и когда лить в КПП ВАЗ-2110?
Коробка, которая используется в отечественной «десятке», достаточно живучая и выносливая. Но это только при условии правильной эксплуатации и своевременной замены трансмиссионного масла. Наиболее подходящим для КПП ВАЗ-2110 можно считать синтетическую основу. Особенно это актуально для автомобилей, которые эксплуатируются в экстремальных режимах. Правда, у синтетики есть один недостаток, который заключается в высокой стоимости. Но, учитывая интервал замены, можно и потратиться. В крайнем случае, допустимо использовать полусинтетические масла. А вот смешивать синтетику и полусинтетику нельзя. Об этом забывать не стоит.
Если говорить о том, какое трансмиссионное масло лучше для ВАЗ-2110, то тут первым делом нужно определиться с вязкостью. Существуют летние, зимние и всесезонные трансмиссионные масла. Последние наиболее популярны ввиду своей универсальности. Правда, ценник на такую смазку чуть выше, но оно того стоит. Производителем рекомендовано масло ТМ-14-2, именно его и нужно заливать в коробку. Есть более качественные аналоги, такие как Лукойл-Супер. Правда основа тут минеральная, поэтому для шестеренок подходит плохо, а вот работу синхронизаторов поддерживает отлично. Valvoline SynPower – голландское синтетическое масло. Стоит дорого, но эксплуатационные характеристики на высшем уровне.
Влияние класса вязкости
Если ВАЗ-2107 будет эксплуатироваться в районах умеренного климата, где постоянно жаркое лето, достаточно холодная зима, то в МКПП рекомендуется заливать трансмиссионную жидкость всесезонного типа — SAE75W90. Она может работать в широком диапазоне температур (-40/+45). Причем эксплуатационные качества масла всегда остаются неизменными.
Приобретая смазку для МКПП, необходимо обязательно учитывать место жительства. В каждом регионе свои климатические условия.
Например, SAE 80W85 можно эксплуатировать в диапазоне от +35 до -26 по Цельсию. В некоторых регионах требуется более широкий диапазон, поэтому очень важно учитывать данные значения при покупке.
Лучший выбор для отечественной классики
Механические коробки переключения передач, которые устанавливаются на отечественные авто, имеют несколько неопровержимых преимуществ. Во-первых, это крайне надежный узел, который не требует дорогостоящего обслуживания. Даже если возникнет необходимость в капитальном ремонте, то он обойдется относительно недорого.
Тем не менее, не стоит пренебрегать регулярным обслуживанием. Смазку желательно приобретать в проверенных местах и не экономить. Интервал замены — 3-4 года или 150 тысяч километров, в зависимости от того, что наступит раньше. Это не моторное масло, которое нужно менять каждые 8-10 тысяч пробега. Отличным выбором будет «Кастрол» или «Мотюль». Из бюджетных и качественных можно порекомендовать .
Выбор подходящего бренда
Как новичкам, так и опытным автомобилистам ,рекомендуется заливать масло, одобренное производителем. Это позволит избежать различных проблем, связанных с контрафактной продукцией и дефектными неполадками в работе КПП. При этом следует обращать внимание не только на бренд, но и параметры масла. В связи с этим сразу назовем рекомендуемые фирмы и характеристики продукции:
- Уфалюб Унитранс 85W-90
- Лукойл ТМ-5 85W-90
- Самойл 4404 80W-90, 85W-90
- Ярмарка Супер Э-80W-90, T-85W-90
- ТНК Транс Гипоид 85W-90, 80W-90
- Agip Rotra MP 80W-90, 80W-95
- NORSI (Норси) Транс 80W-90, 85W-90
- Новойл Супер Т 80W-90
- Спектрол Форвард 80W-90
- MP Gear Lube-LS 80W-90, 85W-140 GL-5
КПП «Нивы Шевроле»
Отечественный внедорожник крайне проходим и надежен, но требует бережного ухода. В частности, это касается механической коробки передач. Допускается использование масла группы GL-4/GL-5 или же GL-5. Для нормальной работы узла лучше всего подойдут масла со следующей вязкостью: SAE 75W-90, 80W-85 и 80W-90. Если соблюдать все вышеперечисленные требования, то коробка будет работать гораздо тише и дольше.
Среди автомобилистов уже давно сформировался рейтинг проверенных трансмиссионных масел. Именно на них лучше всего и обратить внимание. Если вы задаетесь вопросом: «Какое трансмиссионное масло лучше для «Нивы Шевроле»?», то однозначно стоит попробовать Eneos 80W90 Gear GL5. Эта смазка отлично показала себя при низких температурах, сохранив допустимую текучесть. Правда, продается только в 4-литровых канистрах, что не слишком удобно. Также многие автомобилисты советуют попробовать Castrol Syntrax Universal Plus. Это дорогая трансмиссионка, которая обеспечивает безупречную мягкость переключения передач с длительным интервалом замены – 300 тысяч километров.
Классы масел
Обратим внимание на самые популярные классы смазок, подходящие для ВАЗ-2107:
- GL-4 – в смазке этого типа содержится большое количество присадок, которые обеспечивают эффективную и надежную работу коробки передач при езде на высоких скоростях, но невысоком крутящем моменте, либо при езде с высоким крутящим моментом, но на небольших скоростях
- GL-5 – масло с таким стандартом следует заливать в редуктор.
Можно заливать и в коробку передач, но только в суровых климатических условиях.
Что нужно знать?
Назначение трансмиссионного масла примерно такое же, как и моторного, с небольшими отличиями. Такое масло должно равномерно и эффективно смазывать трущиеся узлы коробки переключения передач. Нужно это для дополнительного охлаждения и снижения коэффициента трения. Многие автомобилисты вообще никогда не меняют масло в коробке, что впоследствии приводит к необходимости её переборки.
В данной статье мы рассмотрим линейку отечественных автомобилей с механической коробкой передач. Автомат – это уже другая тема для разговора, так как там все устроено по-другому, но масло тоже нужно менять. Первым делом разберемся с тем, стоит ли следовать рекомендациям-завода изготовителя. Помимо этого, рассмотрим отзывы автомобилистов по поводу той или иной марки трансмиссионного масла. В целом, постараемся осветить этот вопрос как можно лучше.
Тип вязкости
По этому параметру определяют поддерживаемый маслом диапазон рабочих температур. От этого параметра зависит, в каких температурных условиях можно эксплуатировать ВАЗ-2107. Итак, рассмотрим подходящие параметры вязкости для ВАЗ-2107:
- SAE75W90. Данным параметром маркируются синтетические и полусинтетические масла, предназначенные для эксплуатации ВАЗ-2107 в любую погоду. Такая смазка подойдет для регионов с постоянно меняющимся климатом. Диапазон температур – от –(минус) 40 до +35 градусов.
- .SAE75W85 – такая смазка тоже подходит для всесезонной эксплуатации, но и имеет гораздо больший диапазон поддерживаемых температур – от – (минус) 40 до +45 градусов.
- SAE80W85 – тоже неплохой вариант, но с более ограниченным температурным диапазоном – от – (минус) 30 до +35 градусов.
Подведем итоги
Вот мы и разобрались с тем, какое масло заливать в различные модели автомобилей. В настоящее время выбор трансмиссионных масел просто огромен. Поэтому можно найти подходящий вариант, как для «Нивы», так и для ВАЗ-2114. Какое трансмиссионное масло лучше заливать? Однозначно оригинальное. Дело в том, что сегодня довольно часто встречаются подделки. Поэтому стоит покупать только в проверенных местах, желательно у дилера. Но это касается зарубежных масел. Отечественные же подделывают очень редко, ввиду их небольшой стоимости.
Из всего этого можно сделать простой вывод о том, что стоит лишь соблюдать рекомендации завода-изготовителя. Особенно, если вы предпочитаете уверенный стиль езды. Если коробка регулярно подвергается повышенным нагрузкам, то и масла желательно использовать соответствующие. В целом же, коробка передач отечественных автомобилей весьма надежна, но не стоит забывать о её обслуживании. В этом случае можно рассчитывать на весьма длительный ресурс КПП. Обычно до капитального ремонта ходит примерно 300 000 километров при умеренной езде. Если крутить мотор до 5 тысяч оборотов, то не стоит рассчитывать более чем на 100 тысяч километров пробега.
Тип масла
Минеральное – самое дешевое и посредственное масло. Обладает неплохими смазывающими свойствами, но только в теплую погоду, поскольку в зимний сезон минералка быстро застывает, что может вызвать проблемы с запуском двигателя. Такая смазка используется в основном в грузовиках и старых машинах с большим пробегом. Минеральное масло подвергается замене каждые 70 тысяч км. Полусинтетическое – такое масло можно считать оптимальным выбором для ВАЗ-2107, с учетом современных тенденций. Эта относительно недорогая смазка, обладающая хорошими смазывающими свойствами. Ее можно рекомендовать для ВАЗ-2107 без всяких оговорок.
Синтетическое – самое редкое и текучее масло из всех представленных. Оно быстро проникает в детали, обеспечивает их эффективную смазку и достойное охлаждение, и тем самым защищает КПП от перегрева. Такое масло лучше использовать для иномарок, и будет лишней тратой денег для ВАЗ-2107.
Что лучше всего подойдет для КПП «Приоры»?
Примерно 90% владельцев данного седана предпочитают лить именно то, что рекомендует завод-изготовитель. Все дело в том, что в «Приору» советуют заливать Лукойл ТМ-412. Это относительно недорогой, но в то же время качественный смазочный материал, который имеется во всех автомагазинах. Тем не менее, есть и множество других подходящих трансмиссионных масел. Например, часто заливают «Роснефть», «Кастрол», «Мотюль» и др. Последние два варианта наиболее предпочтительны. Правда, их стоимость намного выше, нежели отечественных аналогов.
Лучше не использовать масла на минеральной основе. Такая смазка окисляется гораздо быстрее, поэтому требует более частой замены. Кроме того, будет присутствовать неравномерный износ трущихся деталей, что в конечном итоге приведет к появлению физических колебаний и ухудшению работы узла в целом. Поэтому желательно заливать качественное синтетическое всесезонное трансмиссионное масло. Если при этом соблюдать интервалы и не перегружать КПП, то она будет работать долго и исправно. Какое трансмиссионное масло лучше для «Приоры»? Обычно достаточно качественной смазки ТМ-412, но можно лить и более дорогие аналоги.

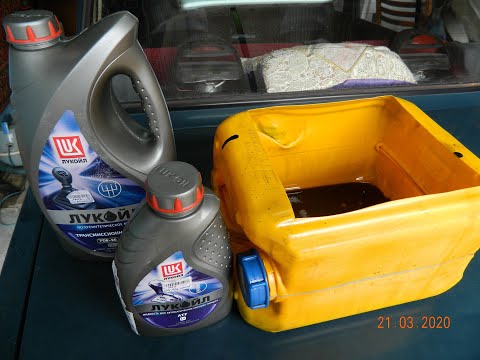

Меняем своими руками
Сменить трансмиссионное масло в 5 или 4 ступке КПП автомобиля ВАЗ 2107 с двигателем карбюратор или инжектор можно с помощью специалистов или самостоятельно. Ниже разберем, как поменять и залить новую смазку своими руками.
Подготовка
Чтобы заменить смазочное вещество, необходимо подготовить следующее:
- специальный шприц с трубкой для залива масла в агрегат;
- обрезанную бутылку либо другую тару объемом до двух литров, в которую будет сливаться отработанная жидкость;
- гаечный ключ на 17;
- шестигранник на 12;
- свежее масло для залива в систему;
- тряпка.
Пользователь Алексей Романов снял ролик, в котором подробно продемонстрировал процесс замены трансмиссионной жидкости в отечественной «Семерке».
Этапы работ
Меняем смазку следующим образом:
- Процедура смены выполняется на прогретом автомобиле. Это позволит горячей трансмиссионной жидкости со всеми продуктами износа выйти из агрегата быстрее. Но будьте аккуратны, поскольку на прогретом транспортном средстве температура жидкости может достигать 90 градусов.
- Используя ключ, выкрутите на трансмиссионном агрегате крышку маслозаливной горловины.
- Прежде чем менять смазку, надо слить отработанное вещество. Для этого найдите сливное отверстие и подставьте под него емкость, в которую будет стекать «отработка». Используя шестигранный ключ, выкрутите пробку.
- После этого начнется процедура слива старой жидкости. Подождите около двадцати минут, за это время смазка должна выйти из системы.
- Затем выполните прочистку пробки сливного отверстия и поставьте ее на место.
- Если после слива «отработки» замечено, что старое масло темное, практически черное и в нем имеются следы износа в виде металлической стружки, рекомендуем выполнить промывку агрегата. Так как в нем может остаться часть отложений, которые смешаются со свежей смазкой. Для промывки потребуется около одного литра нового масла и столько же керосина. Залейте смесь в агрегат и закрутите крышку маслозаливной горловины. После этого включите нейтральную скорость и заведите силовой агрегат машины. Дайте двигателю поработать около пяти минут на холостых оборотах, после чего заглушите его.
Повторите процедуру слива и закрутите на место крышку отверстия. Если в слитой жидкости остались отложения, процесс промывки можно выполнить еще раз.
- Теперь откройте пробку заливной горловины и добавьте в нее новую смазку, используя шприц с подсоединенной трубкой. Заливать в коробку передач надо столько масла, чтобы уровень был в районе нижней кромки маслозаливного отверстия. Затем пробку нужно закрутить на место.
- Заведите двигатель и дайте ему поработать. Можно выполнить контрольную поездку. После этого произведите диагностику коробки передач под днищем автомобиля на предмет утечек. Если имеются масляные подтеки, надо определить причину и устранить ее.
1. Найдите пробку сливного отверстия и слейте старую смазку
2. Шприцем залейте в агрегат свежее масло, контролируя его уровень
Когда необходимо менять или доливать масло в коробке “семерки”
Доливать масло нужно лишь когда его уровень ниже нормы. Это можно сделать специальным шприцом, предварительно открутив маслозаливную пробку. Замена масла в коробке ВАЗ 2107 выполняется в таких случаях:
- После пробега 60 тысяч километров. Производитель рекомендует менять трансмиссионное масло именно с таким интервалом, но фактически лучше делать это немного чаще — примерно раз за 50 тысяч километров.
- При появлении посторонних шумов. Масло со временем теряет свойства, в него попадает влага и частички металла, которые ускоряют износ деталей. Поэтому первое, что необходимо сделать при появлении гула или скрежета — проверить и поменять масло.
- При резком изменении цвета (почернении). Если масло в КПП имеет черный цвет, его нужно срочно менять, независимо от текущего пробега автомобиля.
- При покупке подержанного автомобиля. Если вы точно не знаете, когда прежний хозяин последний раз менял трансмиссионное масло, сделайте это сразу после покупки.
Промедление с заменой масла быстро приведет к поломке КПП.
Редуктор ВАЗ-2107: технические характеристики / Paulturner-Mitchell.com
Как известно, автомобили различаются по типу привода. Есть полный, задний, а также передний. Первые модели классических ВАЗов шли с задним приводом. И «семерка» не стала таким исключением. В свою очередь, устройство заднего привода включает в себя редуктор. ВАЗ-2107 имеет аналогичную конструкцию элемента, как и «шестерка». Что ж, давайте посмотрим, для чего служит этот элемент и как он работает.
Характеристики и устройство
Этот узел является неотъемлемой частью любого автомобиля с задним приводом. Элемент включает в себя несколько компонентов:
- Главная передача.
- Дифференциал.
Редуктор ВАЗ-2107 достаточно прост, поэтому отличается высокой надежностью и ремонтопригодностью.
Помимо основных элементов, механизм включает пару шестерен, основное назначение которых — изменение величины крутящего момента. Что касается межколесного дифференциала, то он служит для распределения крутящего момента по полуосям. Таким образом, колеса могут вращаться с разной угловой скоростью.
Принцип действия
На автомобиле ВАЗ-2107 мост-редуктор работает так же, как и на всех других автомобилях с классической компоновкой привода. Почему классический? Ответ прост: первые машины, выпускавшиеся ранее, имели продольное расположение двигателя. Таким образом, сначала шел мотор, затем редуктор, карданный вал, а завершающим звеном в цепи была задняя шестерня. ВАЗ-2107 построен по тому же принципу. А вот следующая модель 2108 имеет более современную переднеприводную компоновку с поперечно расположенным двигателем. Считается, что такая конструкция более безопасна в плане выхода автомобиля из заноса. Но в этом случае все узлы сосредоточены в одном месте (то есть в моторном отсеке). В случае с «семеркой» все элементы размещены на корпусе равномерно. Итак, как работает коробка передач ВАЗ-2107?
Основная задача элемента — передача крутящего момента на колеса. В свою очередь, чтобы заставить момент дойти до коробки передач, используется карданный механизм. Он подключен непосредственно к коробке передач. Главная шестерня имеет зубья с определенным передаточным числом. Таким образом, передача крутящего момента осуществляется с определенным усилием (в отличие от передачи в коробке передач этот параметр стабилен). Единственное, что регулирует этот элемент, это угловая скорость вращения ведущих колес. Для этого используется дифференциал. Благодаря ему автомобиль не входит в занос на поворотах или риск возникновения аварийной ситуации близок к нулю. Дифференциал работает постоянно. Что касается внедорожников, то они часто имеют функцию блокировки. Таким образом, угловая скорость левого колеса не отличается от правого. Это очень полезная функция при преодолении бродов, мокрых грунтовок и песчаного покрытия. На «семерке» функция блокировки дифференциала отсутствует. Если такая машина застрянет, будет вращаться только одно из ведущих колес. Некоторые автомобилисты делают дифференциал.
Чаще всего этот способ используется в профессиональном автоспорте, чтобы легче было ввести машину в занос. Однако на гражданских автомобилях езда с постоянно заблокированным дифференциалом будет довольно опасной. Также не исключен неравномерный износ резины. Дифференциал позволяет снизить приработочный износ протектора за счет свободного вращения полуосей. Колеса вращаются независимо друг от друга.
Такой принцип работы редуктора реализован на большинстве отечественных автомобилей, в том числе и на коммерческом (например, на «Газели»). Эта схема устройства является одной из самых простых и надежных.
Масло сливочное
Следует отметить, что редуктор ВАЗ-2107, точнее его принцип работы, основан на зацеплении шестерен. Соответственно при постоянном вращении будет значительный выход. Для увеличения ресурса внутрь коробки передач залито специальное масло. Образует тонкую пленку за зубами. На «семерке» можно использовать густое трансмиссионное масло. Он отлично подходит не только для трансмиссии, но и для заднего моста. Также учтите, что смазка имеет определенный срок службы. Специалисты рекомендуют менять эту жидкость не реже одного раза в тридцать тысяч километров пробега.
Особенности зубьев
Как и в редукторе, здесь используется пара шестерен. Рулевой редуктор ВАЗ-2107 не исключение. На «семерке» ведомая и ведущая шестерни расположены под углом (то есть не прямолинейно, а косозубо). Главной особенностью пары является меньшая нагрузка на зубья, плавность хода и тихая работа. По такому же принципу устроен задний мост «шестерки» и других классических моделей от ВАЗ.
Но это не единственный способ реализации главной передачи. Также в задних редукторах используются следующие типы передач:
- Цилиндрический.
- Конический.
- Черви.
Если говорить о рулевом редукторе ВАЗ-2107, то здесь принцип работы организован на червячной паре. Что касается самих редукторов, то они также включают в себя гипоидную передачу. Здесь шестерни, в отличие от конических, не лежат в одной плоскости.
Регулировка заднего редуктора ВАЗ-2107
Изменение передаточного числа будет только при замене всей трансмиссии и установке другой, с другим передаточным числом. Эта доработка позволяет увеличить крутящий момент автомобиля. Чем выше передаточное отношение, тем больше тяга. Однако этот параметр существенно влияет на скорость. Если увеличить крутящий момент, машине будет сложнее разгоняться в диапазоне ста и более километров в час. Но с самого начала он будет двигаться гораздо быстрее.
Итак, чтобы произвести эту ревизию, нужно разобрать коробку передач, предварительно вылив из нее масло. Для этого вам понадобится смотровая яма или подъемник. Сначала снимаем вал редуктора заднего моста ВАЗ-2107. Далее снимается фланец и ведущая шестерня с регулировочным кольцом. Также здесь вы увидите уплотнительный элемент — сальник. Если мост начал потеть, внимательно осмотрите его состояние. При наличии признаков износа набивку следует заменить. На следующем этапе разбираются дифференциал и ведущая шестерня.
Заменив главную пару, можно изменить передаточное число. Также при замене механизма требуется новая распорная втулка. После сборки новых компонентов сборка проводится в обратном порядке. Не забудьте залить новое масло в мост.
Выше или ниже?
Часто владельцы классических «Жигулей» используют замену главной пары как один из видов тюнинга своих автомобилей. Какую коробку передач поставить на ВАЗ-2107? Выбор передаточного числа зависит от мощности двигателя. Если поставить пару с низким передаточным числом (для Жигулей максимальный параметр 3,9), автомобиль будет легче разгоняться до максимальной скорости. А вот в диапазоне 0-100 километров в час он будет терять значительное время на разгон.
Если мотор не подвергается доработкам, лучше установить редуктор с передаточным числом «4,4». Автомобиль будет быстрее разгоняться до ста километров в час, но дальше этой скорости не пойдет или будет набирать ее очень медленно. Поэтому регулировка передаточных чисел коробки передач — не единственная доработка «семерки». Кроме того, необходимо доработать сам мотор.
Ошибки
Также следует отметить, что смена главных пар приводит к ошибкам в показаниях спидометра, который будет собирать информацию по старому принципу. Данные могут варьироваться от 5 до 20 процентов. Причем это касается как одометра, так и самого спидометра. Например, машина движется со скоростью 80 километров в час, а на панели приборов стрелка показывает 65-70. Поэтому для более точного измерения динамики разгона используется спидометр GPS.
Заключение
Итак, мы выяснили, что такое редуктор заднего моста. Как видите, это достаточно простой элемент, суть которого заключается в передаче крутящего момента с определенным усилием.
Конструктивные особенности КПП ВАЗ-2107
Коробка передач механическая, с ручным переключением, имеет пять передач переднего хода и одну заднюю, все передачи переднего хода синхронизированы.
Корпусные детали коробки — картер сцепления, собственно картер коробки передач и задняя крышка — отлиты из алюминиевого сплава и связаны между собой шпильками с гайками
Стыки уплотнены картонными прокладками (при ремонте можно использовать герметик).
Для улучшения теплоотвода поверхность картера коробки передач оребренная.
Снизу картер закрыт штампованной стальной крышкой с прокладкой (крепление — на шпильках). Картер сцепления крепится болтами к блоку цилиндров двигателя.
Для обеспечения соосности коленвала и первичного вала коробки передач картер центрируется по двум втулкам (под них в крепежных отверстиях блока и картера выполнены канавки).
Третья опора силового агрегата устанавливается на заднюю крышку коробки передач. Он крепится к поперечине, а поперечина крепится к полу кузова (на приваренных болтах).
В картере коробки передач с левой стороны имеется заливное (контрольное) отверстие, а в его нижней крышке — сливное отверстие.
Отверстия закрыты заглушками с конической резьбой. В сливной пробке есть магнит. Он задерживает частицы стали, попадающие в масло при износе деталей.
В верхнюю часть картера сцепления ввернут сапун. Предотвращает повышение давления в редукторе при его нагреве. При неисправности сапуна (заклинивание крышки) возможна сильная утечка масла через сальники.
В редукторе три вала: первичный, вторичный и промежуточный.
Первичный вал опирается на два шарикоподшипника — в заднем конце коленчатого вала и в передней стенке картера коробки передач (последняя воспринимает основную часть нагрузки).
В заднем конце первичного вала установлен игольчатый подшипник, который является передней опорой вторичного вала и обеспечивает соосность валов.
Вторичный вал также опирается на шариковый подшипник в задней стенке картера коробки передач и роликовый подшипник в его задней крышке.
Вал промежуточный вращается в двух подшипниках: передний — двухрядный шариковый, расположенный в передней стенке картера коробки передач, задний — роликовый, расположенный в задней его стенке.
Через блок заднего хода и V-образную шестерню промежуточный вал также опирается на роликовый подшипник в задней крышке коробки передач.
Ось промежуточной задней передачи также закреплена на задней стенке картера коробки. Первичный вал имеет два зубчатых венца.
Конический венец, расположенный ближе к передней стенке картера, находится в постоянном зацеплении с передней шестерней промежуточного вала (таким образом, эти валы всегда вращаются вместе).
Прямозубый венец первичного вала — венец синхронизатора IV передачи (при его включении крутящий момент передается непосредственно с первичного вала на вторичный, минуя промежуточный, поэтому эту передачу часто называют » непосредственный»).
Промежуточный вал представляет собой блок из четырех конических шестерен. При включении любой передачи, кроме IV, крутящий момент передается на вторичный вал через промежуточный.
Шестерни промежуточного вала расположены в следующем порядке (от его переднего конца): шестерня постоянного зацепления с первичным валом, шестерни III, II, I шестерни.
К заднему концу вала прикручен блок из двух шестерен: заднего хода (прямозубая) и V-образной (косозубая).
Дополнительно опирается на роликовый подшипник в задней крышке редуктора. На вторичном валу расположены ведомые шестерни III, II, I передач, шестерни заднего хода и V шестерни (по порядку, считая от переднего конца вала) и синхронизаторы.
Ведомые шестерни переднего хода находятся в постоянном зацеплении с соответствующими шестернями промежуточного вала.
Шестерни III и II шестерни вращаются на закаленных шейках вторичного вала, шестерни I и V шестерни — на втулках.
Шестерня заднего хода ведомая жестко закреплена на валу шпонкой. Одновременно с коническими шестернями переднего хода выполнены венцы их синхронизаторов – прямозубые меньшего диаметра.
Направлены в сторону соответствующего синхронизатора (III, I, V — вперед, II — назад). На заднем конце вторичного вала фланец упругой муфты закреплен гайкой.
Раньше гайка фиксировалась от проворачивания подложенной под нее стопорной шайбой – ее края загибались на краю гайки. Теперь на резьбу наносится анаэробный герметик, а шайба не устанавливается.
Синхронизатор состоит из ступицы, жестко закрепленной на вторичном валу, скользящей муфты, стопорного кольца, стопорного кольца и пружины с шайбой.
Ступицы синхронизаторов III-IV и I-II передач входят в пазы на вторичном валу с внутренними выступами, а ступица синхронизатора V передачи удерживается той же шпонкой, что и ведомая шестерня заднего хода.
На наружной поверхности ступиц имеются прорези, по которым перемещаются скользящие муфты. На муфтах имеются углубления, в которые входят вилки тяг КПП.
Стопорные кольца соединены своими внутренними венцами с венцами синхронизаторов соответствующих шестерен и сжаты пружинами в сторону скользящих муфт.
Пружины опираются на боковую поверхность ведомых шестерен через шайбы.
Задняя передача не имеет синхронизатора. Для его включения нужно зацепить промежуточную шестерню с ведомой шестерней вторичного вала и с ведущей шестерней заднего хода в заднем редукторе на промежуточном валу.
Привод управления коробкой передач состоит из трех тяг, соединенных с вилками.
Вилки переднего хода входят в выемки скользящих муфт синхронизаторов, а вилка заднего хода — в выемку на промежуточной шестерне.
Механизм выбора передач состоит из направляющей пластины с восемью прямоугольными вырезами в центре, верхней и нижней шайб, рычага переключения передач и его корпуса и скобы блокировки заднего хода.
Эти детали стянуты тремя болтами, которыми механизм выбора передач крепится к задней крышке коробки.
«Нейтральное» положение рычага между III и IV передачами задается двумя парами подпружиненных направляющих, установленных в пазах направляющей пластины и воздействующих на нижний конец рычага.
Случайное включение задней передачи вместо V-передачи невозможно из-за отогнутого лепестка стопорной скобы, в которую упирается выступ на рычаге.
Для включения задней передачи нужно нажать на рычаг вниз – при этом его выступ опустится ниже лепестка кронштейна.
