Валы и шестерни коробки передач на КамАЗ-4310
Нет в наличии:
| № | Код детали | Наименование | Информация о детали |
| 14-1701131 | Шестерня 3-й передачи | Кол-во на КамАЗ 4310, 43105 1 Модель 14 Группа Коробка передач Подгруппа Коробка передач Порядковый номер детали 131 | Нет в наличии |
| 14-1701155 | Каретка синхронизатора 2-й и 3-й передач | Кол-во на КамАЗ 4310, 43105 1 Модель 14 Группа Коробка передач Подгруппа Коробка передач Порядковый номер детали 155 | Нет в наличии |
| 14-1701156 | Каретка синхронизатора 4-й и 5-й передач | Кол-во на КамАЗ 4310, 43105 1 Модель 14 Группа Коробка передач Подгруппа Коробка передач Порядковый номер детали 156 | Нет в наличии |
| 14-1701157 | Кольцо фрикционное синхронизатора второй передачи | Кол-во на КамАЗ 4310, 43105 1 Модель 14 Группа Коробка передач Подгруппа Коробка передач Порядковый номер детали 157 | Нет в наличии |
| 14-1701158 | Кольцо фрикционное синхронизатора 4-й передачи | Кол-во на КамАЗ 4310, 43105 1 Модель 14 Группа Коробка передач Подгруппа Коробка передач Порядковый номер детали 158 | Нет в наличии |
| 14-1701159 | Кольцо фрикционное синхронизатора 5-й передачи | Кол-во на КамАЗ 4310, 43105 1 Модель 14 Группа Коробка передач Подгруппа Коробка передач Порядковый номер детали 159 | Нет в наличии |
| 14-1701164 | Кольцо фрикционное синхронизатора третьей передачи | Кол-во на КамАЗ 4310, 43105 1 Модель 14 Группа Коробка передач Подгруппа Коробка передач Порядковый номер детали 164 | Нет в наличии |
| 14-1701170 | Пружина фиксатора синхронизатора | Кол-во на КамАЗ 4310, 43105 4 Модель 14 Группа Коробка передач Подгруппа Коробка передач Порядковый номер детали 170 | Нет в наличии |
| 14-1701171 | Сухарь фиксатора синхронизатора 4-й и 5-й передач | Кол-во на КамАЗ 4310, 43105 8 Модель 14 Группа Коробка передач Подгруппа Коробка передач Порядковый номер детали 171 | Нет в наличии |
| 14-1701172 | Палец блокирующий синхронизатора второй и третьей передач | Кол-во на КамАЗ 4310, 43105 8 Модель 14 Группа Коробка передач Подгруппа Коробка передач Порядковый номер детали 172 | Нет в наличии |
| 14-1701173 | Палец блокирующий синхронизатора 4-й и 5-й передач | Кол-во на КамАЗ 4310, 43105 8 Модель 14 Группа Коробка передач Подгруппа Коробка передач Порядковый номер детали 173 | Нет в наличии |
| 14-1701174 | Палец фиксатора синхронизатора второй и третьей передач | Кол-во на КамАЗ 4310, 43105 4 Модель 14 Группа Коробка передач Подгруппа Коробка передач Порядковый номер детали 174 | Нет в наличии |
| 14-1701191 | Пружина фиксатора синхронизатора 4-й и 5-й передач | Кол-во на КамАЗ 4310, 43105 8 Модель 14 Группа Коробка передач Подгруппа Коробка передач Порядковый номер детали 191 | Нет в наличии |
| 14-1701290 | Кольцо конусное шестерни 3-й передачи | Кол-во на КамАЗ 4310, 43105 1 Модель 14 Группа Коробка передач Подгруппа Коробка передач Порядковый номер детали 290 | Нет в наличии |
| 864711 | Шарик-фиксатор БV7. 938 мм | Кол-во на КамАЗ 4310, 43105 4 Покрытие без покрытия | Нет в наличии |
| 14-1701190-01 | Подшипник роликовый | Кол-во на КамАЗ 4310, 43105 1 Модель 14 Группа Коробка передач Подгруппа Коробка передач Порядковый номер детали 190 | Нет в наличии |
| 70-592708М1 | Подшипник роликовый вторичного вала передний | Кол-во на КамАЗ 4310, 43105 1 Покрытие окраска в черный цвет | Нет в наличии |
| 14-1701208 | Подшипник роликовый | Кол-во на КамАЗ 4310, 43105 1 Модель 14 Группа Коробка передач Подгруппа Коробка передач Порядковый номер детали 208 | Нет в наличии |
| 14-1701208 | Подшипник роликовый | Кол-во на КамАЗ 4310, 43105 1 Модель 14 Группа Коробка передач Подгруппа Коробка передач Порядковый номер детали 208 | Нет в наличии |
| 14-1701208 | Подшипник роликовый | Кол-во на КамАЗ 4310, 43105 1 Модель 14 Группа Коробка передач Подгруппа Коробка передач Порядковый номер детали 208 | Нет в наличии |
| 14-1701208 | Подшипник роликовый | Кол-во на КамАЗ 4310, 43105 1 Модель 14 Группа Коробка передач Подгруппа Коробка передач Порядковый номер детали 208 | Нет в наличии |
| 14-1701066-01 | Подшипник роликовый промежуточного вала передний | Кол-во на КамАЗ 4310, 43105 1 Модель 14 Группа Коробка передач Подгруппа Коробка передач Порядковый номер детали 066 | Нет в наличии |
_______________________________________________________________________________
Разборка и сборка КПП автомобилей моделей Камаз-4310, 55111, 43118
Коробка передач КПП Камаз-4310, 55111, 43118 подлежит замене: — Повышенный шум и стуки в коробке передач при работе в результате износа подшипников валов и зубчатых колес, а также поломки зубчатых колес и зубьев зубчатых колес.
— Самопроизвольное выключение передач в результате износа зубьев зубчатых колес, шлицев ведомого вала и кареток синхронизаторов, сухарей и лапок вилок переключения. — Затрудненное переключение передач при исправном сцеплении в результате износа деталей синхронизаторов, разрушения подшипников зубчатых колес ведомого вала. — Механические повреждения, нарушающие ее нормальную работу (пробоины, трещины, обломы приливов крепления картера коробки к картеру маховика, срыв резьбы болтов крепления пневмоусилителя сцепления, крышек и др.).
Рис.1. Привод управления механизмом переключения передач Камаз-4310, 55111, 43118 1—кронштейн; 2 — опора уплотнителя; 9 — наконечник; 4 — рычаг переключения передач; 5 —рукоятка рычага; 6, 16 — рычаги передней тяги; 7 —рычаг наконечника; 8, 22 — контргайки; 9, 21 — болты установочные; 10 — тяга передняя; 11 — сухарь шаровой опоры; 12 — кольцо уплотнительное; 13 — втулка шаровой опоры; 14 —пружина; 15 — крышка; 17 — тяга промежуточная; 18—фланец регулировочный; 19 —болт; 20 — опора; 21 — шток рычага переключения передач; 24 — болт крепления регулировочного фланца Снятие коробки передач КПП Камаз-4310, 55111, 43118 — Слейте масло из картера коробки передач, выверните пробки.
Очистите магнит пробки от металлических частиц — Опустите запасное колесо — Отсоедините провод от выключателя контрольной лампы включения заднего хода — Отсоедините трубки вентиляции картера коробки передач Камаз-4310, 55111, 43118 и картера сцепления. — Отсоедините кронштейны крепления правой и левой труб глушителя к картеру коробки передач, отверните гайки шпилек крепления фланцев приемных труб глушителя и отведите их в сторону, ослабьте тройники хомута — Снимите пневмоусилитель сцепления — Отсоедините фланец основного карданного вала от фланца ведомого вала коробки передач Камаз-4310, 55111, 43118 — Снимите карданный вал привода переднего моста — Отверните гайки и снимите насос подъема и опускания кабины в сборе с кронштейном — Поддомкратьте двигатель под картер маховика и установите подставку — Отверните гайки болтов крепления задних опор силового агрегата и выньте болты — Выверните стяжной болт рычага 16 (рис.1) передней тяги 10 переключения передач и, выключив передачу, разъедините переднюю тягу и рычаг — Выверните болты крепления стартера — Зачальте коробку за рым-болты и выверните болты крепления картера сцепления к картеру маховика.
— Отодвиньте коробку передач назад, опустите ее на тележку и выкатите из-под автомобиля. Установка коробки передач Камаз-4310, 55111, 43118 — Установите коробку передач на тележку и закатите ее под автомобиль. — Отцентрируйте диски сцепления — Вверните болты крепления картера сцепления к картеру маховика двигателя. Момент затяжки 88,3—98,1 Нм (9—10 кг/см). — Вверните болты крепления стартера — Вставьте болты крепления задних опор силового агрегата и заверните гайки. Момент затяжки 196.2—264,9 Нм (20—27 кг/см). — Снимите чалочное приспособление и уберите домкрат из-под картера маховика — Установите и закрепите насос подъема и опускания кабины — Установите переднюю тягу дистанционного управления коробкой передач с рычагом и вверните стяжкой болт рычага. При необходимости отрегулируйте дистанционный механизм переключения коробки передач в следующем порядке: — установите рычаг переключения коробки передач Камаз-4310, 55111, 43118 в нейтральное положение и застопорите рычаг 7 (см.
рис.1) наконечника вворачиванием регулировочного болта 9, предварительно отвернув контргайку 8; — ослабьте болты 24 крепления регулировочного фланца, выверните четыре соединительных болта 19 и наверните на один-два оборота регулировочный фланец на промежуточную тягу; — отверните контргайку 22 и, вворачивая регулировочный болт 21, зафиксируйте шток механизма переключения передач; — отворачивая регулировочный фланец до соприкосновения его торца с торцом штока и совпадения отверстий во фланцах, соедините их четырьмя болтами 19. Фланец закрепите на промежуточной тяге, затянув болты 24 — выверните регулировочные болты 9 и 21 соответственно на 31 и 16 мм и застопорите их контргайками — Подсоедините фланец основного карданного вала к фланцу ведомого вала коробки передач. Момент затяжки гаек болтов 118—137 Нм (12—14 кгс) — Установите карданный пал привода переднего моста. Момент затяжки 78—88 Нм (8—9 кг/см) — Установите пневмоусилитель сцепления — Закрепите кронштейны крепления правой и левой труб глушителя к картеру коробки передач Камаз-4310, 55111, 43118 — Подсоедините провод к выключателю контрольной лампы включения заднего хода — Подсоедините трубки вентиляции к картеру коробки передач и картеру сцепления — Поднимите запасное колесо и закрепите Снятие вилки переключения четвертой и пятой передач КПП Камаз-4310, 55111, 43118 — Поднимите кабину в первое положение и застопорите — Отключите выключатель аккумуляторных батарей автомобиля — Отсоедините от воздухоочистителя соединительные трубы, выверните стяжные болты хомутов крепления и снимите воздухоочиститель с кронштейна — Опустите и снимите запасное колесо — Выверните болты крепления тяг держателя запасного колеса к кронштейнам левого лонжерона рамы, поднимите концы тяг и подвяжите к дуге держателя.
— Отверните накидную гайку крепления отводящей трубки сапуна на штуцере крышки коробки передач Камаз-4310, 55111, 43118 и снимите трубку — Выверните болты 19 (см.рис.1) соединения фланца штока 23 механизма переключения передач с регулировочным фланцем 18 — Выверните из резьбовых отверстий верхней крышки коробки передач Камаз-4310, 55111, 43118 болты-заглушки, выверните болты крепления верхней крышки к картеру коробки и, вворачивая их в резьбовые отверстия крышки, снимите крышку с фиксирующих штифтов. Выверните из крышки болты-съемники — Промойте в керосине верхнюю крышку КПП Камаз-4310, 55111, 43118 в сборе с опорой рычага переключения — Отверните гайки крепления опоры рычага переключения на верхней крышке коробки передач, снимите пружинные шайбы, опору со шпилек, прокладку опоры — Выньте стаканы и пружины — Положите верхнюю крышку коробки вилками переключения передач вверх и извлеките из отверстий стопорные шарики — Установите вилки переключения передач в нейтральное положение — Расшплинтуйте и выверните установочный винт из головки вилки переключения четвертой и пятой передач — Ударами по торцу штока выбейте заглушку, продвиньте шток вперед на 100—110 мм до освобождения вилки и снимите вилку со штока Установка вилки переключения четвертой и пятой передач КПП Камаз-4310, 55111, 43118 — Установите вилку на шток так, чтобы отверстие под установочный винт в вилке было обращено в сторону задней части крышки.
Ударами по торцу штока через отверстие под заглушку продвиньте шток назад до нейтрального положения — Совместите отверстие в вилке с углублением в штоке, вверните и зашплинтуйте установочный винт — Покройте пастой заглушку и запрессуйте ее в отверстие крышки — Установите вилки в нейтральное положение. Опустите в отверстия крышки стопорные шарики, стаканы с пружинами фиксаторов механизма переключения Покройте пастой прокладку опоры рычага переключения с обеих сторон, установите прокладку на шпильки верхней крышки коробки передач, установите на крышку опору в сборе и закрепите гайками с пружинными шайбами — Покройте пастой прокладку верхней крышки коробки передач, вставьте в отверстия крышки болты с пружинными шайбами, положите прокладку отверстиями на болты — Снимите картон с коробки передач, установите вилки переключения передач в нейтральное положение. Установите верхнюю крышку на картер КПП Камаз-4310, 55111, 43118. Закрепите крышку болтами. Вверните в резьбовые отверстия крышки болты-заглушки — Вверните болты 19 (см.
рис.1) соединения фланца штока 33 механизма переключения передач с регулировочным фланцем 18 — Проверьте работу механизма переключения передач. При необходимости отрегулируйте дистанционный привод управления КПП Камаз-4310, 55111, 43118 — Установите на штуцер верхней крышки коробки передач отводящую трубку сапуна и закрепите ее накидной гайкой — Подсоедините электропровода к выводам выключателя сигнала заднего хода на верхней крышке коробки передач, наденьте на выводы защитный резиновый колпачок — Закрепите концы тяг держателя запасного колеса на кронштейнах левого лонжерона рамы — Вкатите запасное колесо в откидной кронштейн держателя, поднимите кронштейн с колесом, заверните гайки тяг крепления откидного кронштейна — Установите на кронштейн воздухоочиститель, закрепите его, подсоедините и закрепите соединительные трубы — Опустите кабину Снятие вилки переключения второй и третьей передач (первой передачи и передачи заднего хода) КПП Камаз-4310, 55111, 43118 — Снимите верхнюю крышку коробки передач Камаз-4310, 55111, 43118 и подготовьте ее к снятию вилок — Расшплинтуйте и выверните установочные винты из головки штока и вилки при снятии вилки переключения второй и третьей передач и из вилки — при снятии вилки переключения первой передачи и передачи заднего хода — Снимите вилку со штока переключения первой передачи и передачи заднего хода.
Установите шток в нейтральное положение — Ударами по торцу штока второй и третьей передач выбейте заглушку, подвиньте шток вперед на 100—110 мм до освобождения вилки и снимите вилку со штока Установка вилки переключения второй и третьей передач (первой передачи и передачи заднего хода) КПП Камаз-4310, 55111, 43118 — Установите вилку переключения первой передачи и передачи заднего хода на шток так, чтобы отверстие под установочный винт в вилке было обращено в сторону передней части крышки — Совместите отверстие в вилке с углублением в штоке, вверните и зашплинтуйте установочный винт. Установите вилку в нейтральное положение — Выполните переходы для вилки переключения второй и третьей передач — Выполните переход для головки штока переключения второй и третьей передач
_______________________________________________________________________________
_______________________________________________________________________________
_______________________________________________________________________________
- Сцепление Камаз-5320 и его комплектующие
- Ремонт ПГУ и главного цилиндра сцепления Камаз
- Коробка переключения передач КПП Камаз 141
- Коробка переключения передач КПП Камаз ZF 16
- Коробка передач 152 Камаз с делителем
- Коробка переключения передач КПП 154 Камаз
- КПП Камаз-4308
- Сцепление автомобиля Камаз-4308
- Сцепление и КПП Камаз-65115
- Разборка и сборка КПП Камаз-4310, 55111, 43118
_______________________________________________________________________________
- Блок цилиндров, головка и клапаны Камаз-740
- Топливная система дизеля Камаз-740
- Регулировки и ремонт ТНВД Камаз-740
- Ведущие мосты автомобиля Камаз-4310
- Ремонт редуктора ведущих мостов Камаз
- Задний мост Камаз-4308
- Мосты и подвески самосвалов Камаз-65115
- Установка карданных валов и мостов Камаз
- Ремонт раздатки автомобилей Камаз
- Гидроусилитель руля Камаз — регулировки и ремонт
- Ремонт деталей рулевого привода Камаз
- Детали рулевого управления Камаз-4308
- Детали тормозной системы Камаз-4308
- Тормозная система и привод тормозов Камаз
- Ремонт тормозных кранов и компрессора Камаз
- Подвеска Камаз-4310, 55111, 43118 и их детали
- Рама и подвески автомобиля Камаз-4308
- Детали кабины и платформа Камаз-65115
- Компоненты кабины Камаз-4308
- Механизм платформы автомобилей Камаз
- Автокран Клинцы КС 65719-5К на базе шасси Камаз-6522
- Автокран KC-35719-7-02 на базе шасси Камаз-43118
- Автокран Галичанин KC-55713-1К на базе Камаз-65115 6х4
- Автокран Ивановец КС-45717К-1/1Р на базе шасси Камаз-65115
- Автокран Ивановец КС-3577-3/4 на шасси Камаз-43253 4х2
Вес коробки передач КАМАЗ 4310
Установка КПП КамАЗ
Как ставится синхрон делителя камаз
Камаз с манипулятором может заменить несколько единиц техники.
https://youtube.com/watch?v=Zth5mrzZ6GE
Камаз 4310 вытаскивает Краз из кювета. Russian military trucks
https://youtube.com/watch?v=oDLI8bB01Ps
Будни манипуляторщика 2
PALFINGER-30002K (аналог АНТ-22-2) — кран-манипулятор 7200 кг, на шасси КАМАЗ-6522
https://youtube.com/watch?v=4tGoHyIyD7k
тест-драйв ЛАЗ 699Р Турист
аккуратные японцы. транспортировка экскаватора по узким японским улочкам.
https://youtube.com/watch?v=wvsOavM3s3o
Новый Камаз 5490
Пришла поршневая на камаз, ремонт, замена поршневой.
Также смотрите:
- Мотор стеклоочистителя КАМАЗ распиновка
- Илососная машина ко 507ам КАМАЗ 65115
- Сколько масла заливать в мосты КАМАЗ 5511
- Полная масса КАМАЗ 65117
- Устройство замедлителя гидроцилиндра КАМАЗ
- Военный джип на базе КАМАЗа
- Датчик давления ресивера КАМАЗ
- Ширина КПП КАМАЗ
- Навесные запчасти КАМАЗ
- КАМАЗ глонасс в баке
- Как проверить обмотку генератора КАМАЗ
- КАМАЗ 4310 ступица ремонт
- КАМАЗ 53102 видео
- КАМАЗ низкое качество шин
- Переделка тормозов на КАМАЗе
Начало движения и маневренность
Про устройство и эксплуатацию автомобиля Работа сигнализации cenmax super 2 way.
Обзор сигнализации Cenmax с автозапуском и без него

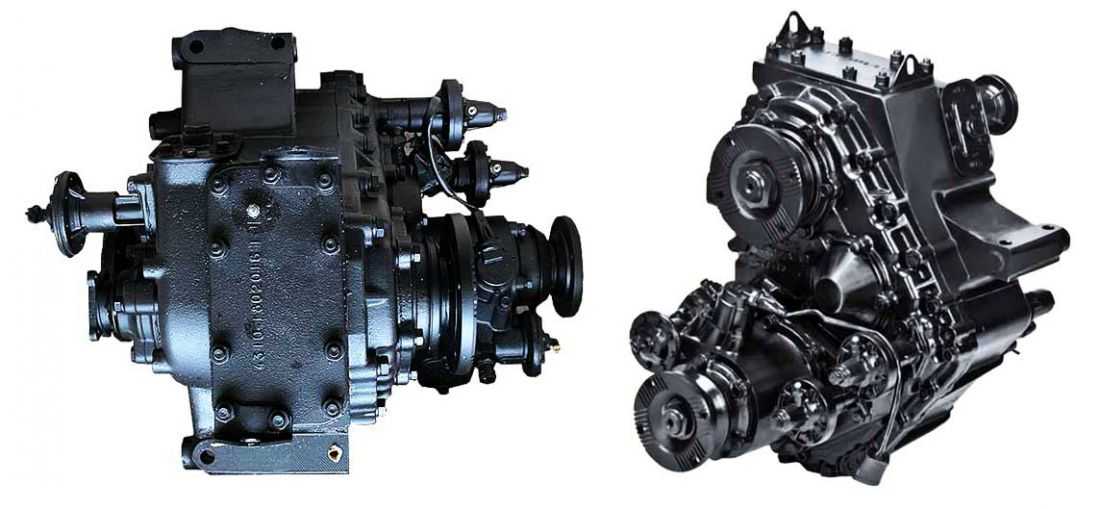

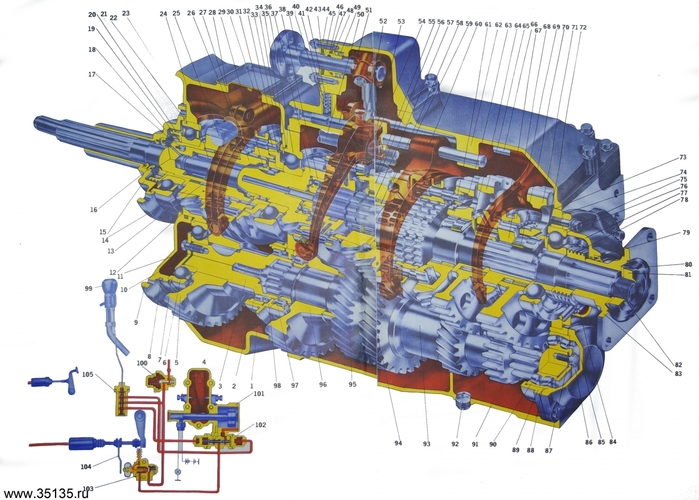

Коробка отбора мощности Камаза – это сложный механизм, за которым следует внимательно следить в процессе эксплуатации. Вам будет сложно переключиться, если даже небольшая деталь вышла из строя, и к тому же, это может привести к более серьезной поломке автомобиля. Схема коробки передач Камаз будет предельно ясна каждому, кто разбирается в данной области, а вот справиться с проблемой в одиночку может уже и не получиться, из-за значительных размеров машины.

Схема КПП
Трогаться в обязательном порядке нужно с самой нижней передачи.
Переключайте скорости только с отпущенным сцеплением, именно этого требует КПП Камаза модели 5320. Раздаточная коробка легко выдерживает нагрузки, поэтому не стоит бояться за ее состояние при правильном передвижении, ее напряженное состояние является нормальным рабочим режимом.
Ремонт КПП Камаз не потребуется, если в работе следовать всем руководствам. Переключайтесь на вторую передачу только тогда, когда число на спидометре окажется не менее 7000 оборотов.
Помните, что снятие КПП Камаз – это очень сложный и затратный процесс, поэтому лучше изначально гарантировать правильное управление раздаточной коробкой. Стоит отметить, что далее можно спокойно переключать скорости в привычном режиме, достигая около трех, четырех тысяч оборотов.
Коробки отбора мощности Камаз не слишком любят резкие маневры. Это, конечно, в первую очередь из-за габаритов и веса техники. Для более удобного передвижения, передачи переключаются путем двойного отжима.
Такая схема переключения передач разработана для того, чтобы максимально качественно организовывать работу двигателя, экономить топливо и беречь внутренние механизмы.
Это действие может привести к блокировке руля и тем самым сильно ограничит возможности водителя. Для своей безопасности можно воспользоваться дополнительным устройством торможения, которое имеется в автомобиле, оно помогает тормозить не только двигателем, но и коробкой.
Как обслуживать КПП на КАМАЗе
Для того чтобы КПП автомобиля служила как можно дольше необходимо периодически проводить техническое обслуживание этого устройства.
Заключаются эти нехитрые мероприятия в регулировке привода переключения скоростей, величины зазора в клапане активации делителя, а также в периодическом обновлении масла.
Замена масла в КПП КАМАЗ с делителем должна производиться не менее раза за период года. Это при условии, что автомобиль не должен между двумя заменами проезжать более девяноста тысяч километров. В моделях, которые задействованы при строительстве крупных объектов, для перевозки груза в карьерах или работают в иных сложных условиях, менять масло придется в несколько раз чаще. Таким образом, продолжительность периода работы масла может разниться от рекомендуемой производителем. Это напрямую зависит от тех условий, в которых автомобиль эксплуатируется, а также от модели коробки, установленной на машине.
Произвести проверку того, насколько соответствует уровень масляной жидкости в коробке рекомендуемым параметрам можно при помощи специального указателя, который располагается на пробке горловины. Этот вариант используется для проверки моделей 14 и 15.
КПП с индексом 161 и ZF проверить уровень масла можно при помощи контрольных отверстий, которые располагаются на корпусе коробки.
Замену масла необходимо производить при прогретом до рабочей температуры двигателе, так как в этот момент масло имеет низкую вязкость. Удалить отработанное масло можно через специальные отверстия для слива, располагающиеся в нижней части коробки. В модели 161 придется дополнительно вывернуть масляный фильтр.
