Схемы электрооборудования УАЗ-315195, 315148 Хантер до 2007 года
Схемы, чертежи и размеры Уаз Хантер
grozi Оставить комментарий
Электрооборудование автомобилей УАЗ-31519, 315195, 315148 Хантер, в основном, выполнено по однопроводной схеме. Отрицательные выходы потребителей электроэнергии соединены с кузовом и двигателем автомобиля, которые выполняют функции второго провода. Номинальное напряжение в бортовой сети автомобиля Уаз Хантер — 12 вольт. Схемы электрооборудования представлены ниже.
Схемы электрооборудования автомобилей УАЗ-31519, 315195, 315148 Хантер выпуска до 2007 года.
Электрические цепи системы управления двигателем выполнены по многопроводной схеме и соединены с массой автомобиля только через электронный блок управления. Для коммутации основных цепей автомобиля служит комбинированный выключатель (замок) зажигания, состоящий из контактной части и механического противоугонного устройства с замком.
Выключатели наружного освещения и противотуманного света, переключатель режимов работы электровентилятора отопителя расположены на консоли под панелью приборов. Выключатели фар, указателей поворота, стеклоочистителя и стеклоомывателя объединены в блок подрулевых переключателей. Электропотребители большой мощности включаются через электромагнитные реле.
Схемы электрооборудования имеют следующие обозначения цвета проводов :
Б — белый; Г — голубой; Ж — желтый; З — зеленый; К — красный; Кч — коричневый; О — оранжевый; Р — розовый; С — серый; Ф — фиолетовый; Ч — черный; СБ — серый с белой полосой; СК — серый с красной полосой; СГ — серый с голубой полосой; ГК -голубой с красной полосой; КчБ — коричневый с белой полосой; ОГ — оранжевый с белой полосой; БГ — белый с голубой полосой; ЗЖ — зеленый с желтой полосой; ЗК — зеленый с красной полосой; ЗЧ — зеленый с черной полосой; РГ — розовый с голубой полосой; РЧ — розовый с черной полосой; ФБ — фиолетовый с белой полосой.
Схема электрооборудования УАЗ-31519 с двигателем УМЗ-4218 и бесконтактной системой зажигания.
Схема электрооборудования УАЗ-31519-095 и УАЗ-31519-195.
Схема электрооборудования УАЗ-315195 Хантер с двигателем ЗМЗ-409 Евро-2 и системой электронного управления впрыском топлива и зажиганием с блоком управления МИКАС-7.2.
Схема электрооборудования УАЗ-315148 Хантер с двигателем ЗМЗ-5143 и системой электронного управления двигателем с блоком управления VS-9.2 514.3763.

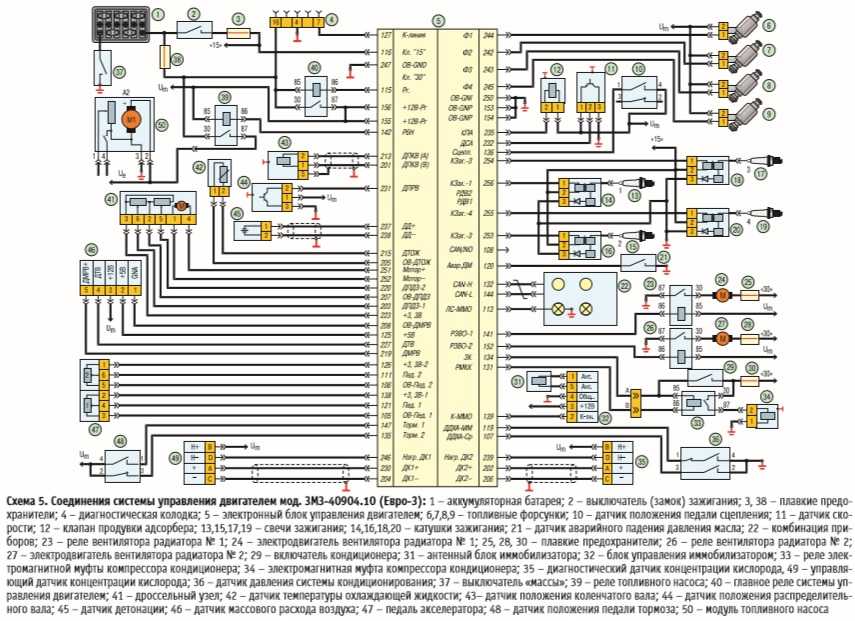

Электрическая схема системы управления двигателем УАЗ-315148 Хантер с двигателем ЗМЗ-5143 и блоком управления VS-9.2 514.3763.
Особенности эксплуатации электрооборудования Уаз Хантер.
— Любые работы с электрооборудованием автомобиля проводите только при отключенной аккумуляторной батарее.
— Отсоединять или подсоединять аккумуляторную батарею можно только при выключенном зажигании.
— При проверке цепей электрооборудования запрещается замыкать на массу провода, проверять исправность цепей «на искру», так как это может привести к выходу из строя элементов электрооборудования.
— Запрещается применять предохранители, не предусмотренные конструкцией автомобиля или рассчитанные на больший ток, и проволоку вместо предохранителей.
— При замене предохранителей запрещается использовать отвертки и металлические инструменты, поскольку это может привести к короткому замыканию в цепях электрооборудования.
— Запрещается отсоединять аккумуляторную батарею при работающем двигателе во избежание выхода из строя регулятора напряжения и элементов электронного оборудования автомобиля.
— Чтобы не вышли из строя диоды выпрямительного блока генератора, запрещается на автомобиле проверять их мегомметром или контрольной лампой, питаемой напряжением более 12 Вольт, без отсоединения проводов от генератора.
— Не касайтесь элементов системы зажигания и высоковольтных проводов на работающем двигателе.
— Проверять сопротивление изоляции обмотки статора генератора повышенным напряжением необходимо на генераторе, снятом с автомобиля, при отсоединенных от выпрямительного блока выводах обмотки статора.
— При проведении электросварочных работ на автомобиле необходимо отсоединять провода от клемм аккумуляторной батареи и выводов генератора и контроллера.
— Не прокладывайте провода низкого напряжения в одном жгуте с высоковольтными.
— Регулярно очищайте от окислов и грязи клеммы аккумуляторной батареи и наконечники проводов.
— При подзарядке аккумуляторной батареи с помощью зарядного устройства отсоедините провода электрооборудования автомобиля от клемм батареи.
СправочникУаз ХантерСтатьи о классических внедорожниках УАЗ, ГАЗ, автомобили повышенной проходимости, SUV, кроссоверы, вездеходы, эксплуатация, ремонт, запчасти
Схема проводки уаз 469 с электронным зажиганием
Содержание
электросхема в ее простейшем варианте
Старый добрый УАЗ-469 является одним из самых простых автомобилей. Словно собранный из детского конструктора, он отнюдь не изобилует никакими излишествами и наворотами. Вместо кондиционера — возможность убрать мягкую крышу, а вместо электропакета — полное отсутствие того, чем можно при помощи этого пакета управлять.
Тем не менее электропроводка на этом автомобиле есть. Хотя та же электросхема зажигания УАЗ-469 реализована наипростейшим образом.
Стартер
На автомобиле УАЗ-469 стартер подключен практически напрямую, через замок зажигания и реле. Более никакой электроники в схеме зажигания попросту нет. Даже в более современном «Хантере», который внешне не каждый автолюбитель отличит от УАЗ-469, электросхема гораздо сложнее. Управляющий импульс с реле зажигания идет сразу на генератор, а вся проводка проходит через блок предохранителей. На 469-м использовались плавкие предохранители, которые шли только на освещение и генератор. В целом опытному владельцу УАЗ-469 электросхема просто не нужна. Разобраться в этом автомобиле можно за несколько минут.
Особенности
Стоит отметить несколько интересных особенностей данного автомобиля. которые будет интересны тем, кто впервые садится за руль легендарного УАЗика. Например, переключатель света у данной машины расположен в ногах в виде специальной педали.
Насколько это удобно при вождении, судить не будем, предоставим это тем, кто уже водил УАЗ-469. Электросхема этого автомобиля также полна множества интересных особенностей, которые изящны в своей простоте. Датчики уровня и давления масла, например, шли напрямую к приборной панели и аварийному индикатору, минуя блок предохранителей и прочие элементы. Это позволяет ремонтировать автомобиль буквально «на коленке», находясь где угодно. Не зря 469-й до сих пор ценится у военных. При ремонте УАЗ-469 электросхема им даже не нужна.
Характеристики
Несмотря на простоту, УАЗ-469 уже в те годы имел автономный отопитель, два топливных бака и отличную проходимость. Преодолевать броды, препятствия и плохие дороги на данном внедорожнике можно было без всяких доработок, но сегодня все большую популярность набирает тюнинг различных УАЗов, в том числе и модели 469. Любители оборудуют автомобили увеличенными колесами с грязевой резиной, поднимают автомобиль и ставят более мощные моторы.
Правда, при последнем варианте вся простота конструкции отходит на второй план, ведь приходится полностью переделывать всю электропроводку автомобилей. Тем не менее популярность машины только растет.
Схема УАЗ-31512 – Схемы электрооборудования – УАЗ
Схема электрооборудования автомобиля УАЗ-31512:
- Фонарь передний
- Фара
- Сигнал звуковой
- Генератор
- Фонарь освещения под капотом
- Датчик указателя температуры охлаждающей жидкости в блоке цилиндров
- Датчик сигнальной лампы аварийного перегрева охлаждающей жидкости в радиаторе
- Датчик сигнальной лампы аварийного состояния гидропривода тормозной системы
- Датчик указателя давления масла
- Датчик сигнальной лампы аварийного давления масла
- Микровыключатель управления ЭПХХ
- Свечи зажигания
- Датчик-распределитель
- Электродвигатель омывателя ветрового стекла
Схема электрооборудования автомобиля УАЗ-31512: http://uaz.
service-manual.company/shemy-elektrooborudovaniya/shema-elektrooborudovaniya-avtomobilya-uaz-31512/

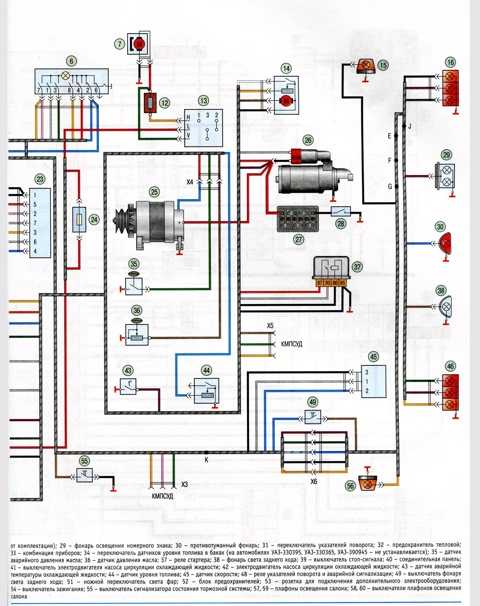

Электросхема УАЗ–3303 бортовой (головастик) — Электросхемы Уаз —
1 – фонарь передний;
3 – электродвигатель вентилятора отопителя;
4 – датчик сигнальной лампы аварийного состояния гидропривода тормозов;
5 – сигнал звуковой;
6 – электродвигатель омывателя;
7 – выключатель плафона освещения кабины;
8 – плафон освещения кабины;
9 – лампа сигнальная включения стояночной тормозной системы;
10 – выключатель сигнальной лампы стояночной тормозной системы;
11 – электродвигатель стеклоочистителя;
12 – переключатель электродвигателя стеклоочистителя и омывателя;
14 – лампа сигнальная включения дальнего света фар;
16 – указатель давления масла;
17 – лампа сигнальная аварийного давления масла;
18 – указатель температуры охлаждающей жидкости в блоке цилиндров двигателя;
19 – лампа сигнальная аварийного перегрева охлаждающей жидкости в радиаторе;
20 – указатель уровня топлива;
21 – выключатель аварийной сигнализации;
23 – предохранитель прикуривателя;
24 – лампа сигнальная указателей поворота;
25 – лампа сигнальная аварийного состояния гидропривода тормозной системы;
26 – выключатель зажигания;
27 – переключатель света центральный;
28 – предохранитель тепловой;
29 – сопротивление отопителя;
30 – переключатель электродвигателя вентилятора отопителя;
31 – переключатель света фар;
32 – выключатель заднего противотуманного фонаря;
33 – блок плавких предохранителей;
34 – розетка штепсельная;
35 – электромагнитный клапан разбалансировки;
36 – переключатель указателей поворота;
37 – кнопка звукового сигнала;
38 – датчик сигнальной лампы аварийного давления масла;
39 – датчик сигнальной лампы аварийного перегрева охлаждающей жидкости в радиаторе;
40 – датчик указателя давления масла;
41 – датчик указателя температуры охлаждающей жидкости в блоке цилиндров;
42 – прерыватель указателя поворота;
43 – предохранитель отопителя;
44 – переключатель электродвигателя вентилятора отопителя;
45 – сопротивление переключателя электродвигателя вентилятора отопителя;
46 – электродвигатель вентилятора отопителя;
48 – свеча зажигания;
50 – катушка зажигания;
51 – выключатель «массы»;
52 – батарея аккумуляторная;
53 – датчик указателя уровня топлива в баке;
54 – коммутатор транзисторный;
55 – вибратор аварийный;
56 – блок электронный управления карбюратором;
58 – сопротивление добавочное;
59 – реле дополнительное стартера;
60 – клапан электромагнитный;
62 – датчик указателя уровня топлива в баке;
63 – переключатель датчиков топливных баков;
64 – выключатель сигнала торможения;
65 – выключатель фонаря заднего хода; 66 – фонарь задний;
67 – фонарь задний противотуманный;
68 – фонарь освещения номерного знака;
69 – фонарь заднего хода
Схема электрооборудования автомобиля УАЗ-31512 | AUTOFIZIK.
RU / авторемонт1 — передний фонарь;2 — фара;3 — звуковой сигнал;
4 — соединительная колодка; 5 — боковой указатель поворота; 6 — добавочное сопротивление; 7 — выключатель отопителя; 8 — электродвигатель вентилятора отопителя; 9 — фонарь освещения моторного отсека; 10 — генератор; 11 — реле указателей поворота; 12 — свечи зажигания; 13 — катушка зажигания; 14 — реле стартера; 15 — стартер; 16 — датчик-распределитель зажигания; 17 — коммутатор; 18 — аккумуляторная батарея; 19 — электроомыватель ветрового стекла; 20 — стеклоочиститель; 21 — выключатель «массы»; 22 — розетка переносной лампы; 23 — аварийный вибратор; 24 — блок предохранителей; 25 — датчик указателя давления масла; 26 — датчик температуры охлаждающей жидкости; 27 — датчик сигнальной лампы перегрева охлаждающей жидкости; 28 — датчик сигнальной лампы аварийного давления масла; 29 — выключатель сигнальной лампы аварийного состояния гидропривода тормозов; 30 — выключатель сигнальной лампы стояночного тормоза; 31 — выключатель сигнала торможения; 32 — регулятор напряжения*; 33 — ножной переключатель света; 34 — сигнальная лампа стояночного тормоза; 35 — сигнальная лампа указателей поворота; 36 — сигнальная лампа аварийного состояния гидропривода тормозов; 37 — выключатель звукового сигнала; 38 — микропереключатель карбюратора; 39 — электромагнитный клапан системы ЭПХХ; 40 — блок системы ЭПХХ; 41 — выключатель стеклоочистителя и омывателя ветрового стекла; 42 — спидометр; 43 — сигнальная лампа аварийного давления масла; 44 — сигнальная лампа перегрева охлаждающей жидкости; 45 — центральный выключатель света; 46 — выключатель аварийной сигнализации; 47 — указатель уровня топлива; 48 — указатель температуры охлаждающей жидкости; 49 — указатель давления масла; 50 — амперметр; 51 — сигнальная лампа дальнего света фар; 52 — плафон освещения салона; 53 — выключатель плафона освещения салона; 54 — переключатель указателей поворота; 55 — датчик указателя уровня топлива; 56 — тепловой (биметаллический) предохранитель; 57 — переключатель датчиков топливных баков; 58 — выключатель зажигания; 59 — выключатель света заднего хода; 60 — задний фонарь; 61 — розетка прицепа**; 62 — фонарь света заднего хода; 63 — фонарь освещения номерного знака.
* На автомобилях с генератором типа 665.3701, 161.3771, Г700А.30 и 957.3701 выносной регулятор напряжения не устанавливается.** Устанавливается на часть автомобилей.
Примечание. На автомобилях последних лет выпуска амперметр заменен вольтметром, выключатель сигнальной лампы аварийного состояния тормозов — на датчик недостаточного уровня тормозной жидкости, а сигнальная лампа включения дальнего света фар вынесена на приборную панель.
Электрооборудование — схема УАЗ-469

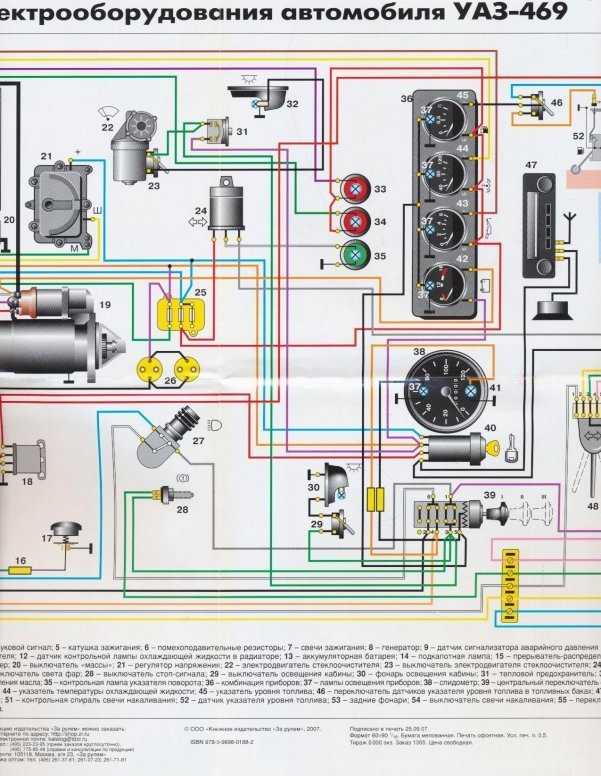

Схема УАЗ-469 электрооборудования показана на рис. 103.
Рис. 103. Схема УАЗ-469 электрооборудования (электросхема УАЗ-469):1 — фонарь передний; 2 — фара; 3 — панель соединительная; 4 — повторитель боковой указателя поворота; 5 — прерыватель указателей поворота; 6 — электродвигатель отопителя; 7 — фонарь освещения под капотом; 8 — сигнал звуковой; 9 — свеча зажигания; 10 — распределитель; 11 — катушка зажигания; 12 — реле стартера; 13 — выключатель, 14 — кнопка звукового сигнала; 15 — датчик температуры воды в блоке цилиндров; 16 — датчик контрольной лампы температуры воды в радиаторе; 17 — датчик аварийного давления масла; 18 — датчик давления масла; 19 — выключатель контрольной лампы гидропривода; 20 — регулятор напряжения; 21 — генератор; 22 — стартер; 23— лампа контрольная указателей поворота; 24 — лампа контрольная температуры воды; 25 — лампа контрольная давления масла; 26 — лампа контрольная гидропривода тормозов; 27 — блок плавких предохранителей; 28 — электродвигатель смывателя ветрового стекла; 29 — электродвигатель стеклоочистителя; 30 — батарея аккумуляторная; 31 — указатель уровня топлива; 32 — указатель температуры воды; 33 — указатель давления масла; 34 — амперметр; 35 — спидометр: 36 — переключатель стеклоочистителя и смывателя; 37 — выключатель зажигания; 38 — розетки штепсельные; 39 — выключатель «массы»; 40 — лампа контрольная дальнего света фар; 41 — предохранитель тепловой; 42 — переключатель света центральный; 43 — переключатель света ножной; 44 — выключатель аварийной сигнализации; 45 — выключатель сигнала торможения; 46 — переключатель указателей поворота; 47 — переключатель топливных баков; 48 — выключатель фонаря освещения кабины; 49 — выключатель фонаря заднего хода; 50 — датчики указателей уровня топлива; 51 — фонарь освещения кабины; 52 — розетка штепсельная прицепа; 53 — фонарь задний; 54 — фонарь заднего хода; 55 — фонарь освещения номерного знака.
Условное обозначение расцветки проводов на схеме УАЗ-469: Ф — фиолетовый; Ж — желтый; 3 — зеленый; К — красный; Г — голубой; Ч — черный; Кч — коричневый; О — оранжевый; С — серый.
Система зажигания УАЗ — Зажигание — Автомобиль
В настоящее время применяются бесконтактные системы ажигания. Разумеется, что они выполнены на электронной основе. Контакты уже не в состоянии обеспечить надёжную работу двигателя при 6000 оборотах в минуту. При такой скорости контакты уже не успевают смыкаться. Мощность искры падает. В бесконтактных системах зажигания подобные проблемы не встречаются. В прошлых номерах был описан узел датчика-распределителя, в старых книгах называемым трамблером. Энергия искрового разряда в полтора — два раза выше, чем в батарейных системах зажигания. Благодаря этому автомобиль легче заводится, имеет меньше токсичность и расход топлива. Двигатель может развивать большую частоту вращения.Вот и всё отличие, причём принципиально новый узел — коммутатор. О нём то и стоит вести речь, поскольку качество работы зависит от марки коммутатора.
В качестве примера рассмотрим системы электронного зажигания автомобилей двух марок — ГАЗ и УАЗ.
Коммутатор является усилителем электрического сигнала от датчика и одновременно с этим он обеспечивает питание катушки зажигания. Как только от датчика поступает импульс тока, коммутатор прекращает подавать ток на первичную обмотку катушки. При этом во вторичной обмотке возникает высоковольтный импульс тока. На свече зажигания при этом проскакивает искра, воспламеняющая смесь бензина и воздуха.
Система зажигания автомобилей УАЗ состоит из датчика распределителя (трамблёра) 33.3706 или 19.3706, катушки зажигания Б-116, добавочного резистора 14.3729 (вариатора), коммутатора 13.3734, свечей зажигания А11, и аварийного вибратора 5102.3747, о котором более подробно расскажу несколько ниже. На рисунке 1 показана функциональная схема системы зажигания УАЗ. Наиболее интересен коммутатор автомобилей УАЗ тем, что имеет несколько совершенно уникальных характеристик. Я бы предпочёл его «Волговскому», тем более что такая замена возможна.
УАЗовский коммутатор обладает следующими отличительными свойствами:
При вращении коленвала с частотой менее 500 оборотов в минуту сигнал на выходе датчика изменяется не очень быстро. Такой режим имеет место при запуске двигателя стартером. Схема коммутатора построена таким образом, что в этом режиме на свече вместо одной искры проскакивает много искр. Многоискровое зажигание на УАЗах позволяет легче заводить двигатель на морозе. Вот Вам отчасти и разгадка, почему «Волга» заводится хуже УАЗов на морозе (впоследствии будет рассказано и об отличиях стартеров этих моделей и многом другом, что дает плюсы УАЗовскому мотору УМЗ-4178 перед ЗМЗ-402).
При напряжении в бортовой сети более 16 вольт (например — сгорело реле-регулятор)коммутатор УАЗа произведёт аварийное отключение зажигания. Такая мера позволяет сберечь дорогую аккумуляторную батарею от разрушения. А мне известен случай, когда при этом у автовладельца «Волги» сгорела дорогая магнитола. Был бы у него коммутатор от УАЗа, — ничего бы не случилось.
Электрооборудование автомобилей УАЗ-31512, УАЗ-31514 и УАЗ-31519 выполнено по однопроводной схеме. Отрицательные выводы источников и потребителей электроэнергии соединены с кузовом и остальными агрегатами автомобиля, которые выполняют функцию второго провода. Бортовая сеть постоянного тока, с номинальным напряжением 12 Вольт. Защита электрических цепей организована через блок предохранителей.
Для коммутации основных цепей автомобиля служит комбинированный выключатель зажигания, состоящий из контактной части и механического противоугонного устройства с замком. При неработающем двигателе все потребители питаются от аккумуляторной батареи, а после пуска двигателя — от генератора переменного тока со встроенным выпрямительным блоком. При работе генератора аккумуляторная батарея заряжается.
Схема электрооборудования УАЗ-31512.
Схема электрооборудования УАЗ-31514 и УАЗ-31519.
Схема электрооборудования УАЗ-31519-095 и УАЗ-31519-195.
При работе двигателя на холостом ходу, частота вращения ротора генератора и, соответственно, отдаваемый ток недостаточны для обеспечения электропитания мощных потребителей, таких как фары, стеклоочиститель, электровентилятор отопителя, аварийная сигнализация.
В таком режиме аккумуляторная батарея будет разряжаться.
Расположение и назначение предохранителей электрических цепей бортовой сети УАЗ-31512, УАЗ-31514 и УАЗ-31519.
Для защиты электрических цепей наружного освещения автомобиля от перегрузки применен биметаллический предохранитель 29.3722 или подобный, который установлен под панелью приборов слева. Три плавких предохранителя по 10 Ампер установлены в блоке предохранителей ПР103, закрепленном на перегородке моторного отсека. Они защищают :
№ 1 — цепи контрольных приборов;
№ 2 — цепи указателей поворота;
№ 3 — цепи аварийной сигнализации и звукового сигнала.
Предохранитель № 1 расположен ближе к правому борту автомобиля. Цепь питания электродвигателя вентилятора отопителя защищена плавким предохранителем с номинальной силой тока 6 Ампер. Предохранитель закреплен на жгуте проводов рядом с выключателем отопителя. Автомобили УАЗ-31512, УАЗ-31514 и УАЗ-31519 могут быть оборудованы и другими дополнительными предохранителями, в зависимости от комплектации.
Проверка электрических цепей бортовой сети УАЗ-31512, УАЗ-31514 и УАЗ-31519 под напряжением.
Цепи под напряжением проверяются вольтметром и амперметром. Вольтметр подключается параллельно проверяемому устройству или участку цепи. Предел измерений 0–15 или 0–25 Вольт постоянного тока. Отрицательный провод (щуп) соединяется с массой, положительный — с потребителями или источниками тока. По падению напряжения можно определить неисправность питающей цепи — обрыв, окисление контактов и тому подобное, а также короткое замыкание в потребителе.
Для проверки цепей под напряжением также можно использовать контрольную лампу мощностью не более 3–4 Вт, рассчитанную на напряжение 12 Вольт, например лампу АМН12-3, используемую в панели приборов.
Амперметр должен иметь верхний предел измерений не менее 10 Ампер постоянного тока, а также защиту от перегрузки. Амперметр соединяем последовательно с проверяемым устройством. Плюс прибора подсоединяется к источнику тока, а минус — к плюсу потребителя.
Если ток меньше требуемого, то неисправна электрическая цепь, а если больше – произошло замыкание в потребителе.
СХЕМА ЭЛЕКТРИЧЕСКАЯ УАЗ–31512
Рис 1. Схема электрооборудования автомобилей семейства УАЗ–31512 (кроме УАЗ–3153)
Конструктивная особенность системы питания УАЗ-3151, -31512, -31514, -31519
Система питания состоит из двух топливных баков, топливопроводов, переключающего клапана, топливного насоса, отстойника, фильтра тонкой очистки топлива , карбюратор с приводом дроссельной заслонки и воздушной заслонки, воздушный фильтр
В модификациях с предпусковым подогревателем в систему питания параллельно топливному насосу с механическим приводом включается электрический топливный насос.
Топливо под действием разрежения, создаваемого топливным насосом, проходит через сетку забора топлива, затем через топливную магистраль и переключающий клапан поступает в корпус фильтра отстойников.
Вода и крупные механические частицы остаются в корпусе, а топливо проходит через фильтрующий элемент, состоящий из набора тонких стальных пластин, и по топливопроводу подается к топливному насосу.
После насоса топливо проходит через элемент фильтра тонкой очистки и поступает в карбюратор. Воздух, необходимый для образования рабочей смеси, подается в карбюратор через воздушный фильтр.
Топливные баки представляют собой прямоугольные стальные баки, расположенные по обеим сторонам рамы автомобиля.
Баки крепятся к лонжеронам рамы снаружи с помощью кронштейнов и хомутов. Между хомутами и баком помещаются картонные прокладки.
Топливопроводами баки соединяются с переключающим клапаном, установленным под сиденьем водителя. С его помощью можно переключить забор топлива с одного бака на другой.
Емкость одного бака 39 литров. в верхней части каждого бака имеется топливозаборник, состоящий из трубки и латунного сетчатого фильтра, а также электрический датчик указателя уровня топлива.0003
В некоторых модификациях сливное отверстие с резьбовой пробкой расположено на дне бака.
Пластиковая крышка заливной горловины имеет впускной и выпускной клапаны для предотвращения разрежения и избыточного давления внутри бака.
Топливопроводы из резиновых шлангов и медных трубок.
Шланги присоединяются к топливному насосу, клапану переключения топливного бака, отстойнику через штуцеры с накидными гайками.
На патрубках топливозаборников, карбюратора и фильтра тонкой очистки топлива шланги закрепляются хомутами.
Медная трубка одним концом подключается через штуцер к фильтру-отстойнику, а другим концом вставляется в резиновый шланг и затягивается хомутом.
Фильтр-отстойник топливный устанавливается на левом лонжероне рамы перед топливным баком и предназначен для отделения от топлива воды и механических примесей крупностью более 0,05 мм.
Для очистки топлива от механических примесей фильтр снабжен фильтрующим элементом, состоящим из набора тонких металлических пластин.
Для удаления осадка со дна корпуса фильтра имеется сливное отверстие с резьбовой пробкой.
Топливный насос — диафрагменный, с приводом от эксцентрика на распределительном валу двигателя.
Возможна установка насоса одной из трех моделей: Б9В (451-1106010-40), 900-1106010 и 2105-1106010-50.
Топливный насос состоит из корпуса, крышки блока клапанов и рычага привода. Блок клапанов установлен в крышке насоса.
Фильтр из тонкой латунной сетки расположен над всасывающими клапанами. Для заполнения карбюратора топливом при неработающем двигателе насос имеет рычаг ручного привода.
Для контроля герметичности диафрагмы и предотвращения попадания топлива в картер в корпусе насоса имеется сливное отверстие.
Фильтр тонкой очистки топлива может применяться двух типов: разборный, со сменным фильтрующим элементом и неразборный.
Разборный топливный фильтр крепится на кронштейне головки блока цилиндров.
Фильтр с пластмассовым неразборным корпусом и бумажным фильтрующим элементом устанавливается на шланг, подающий топливо к карбюратору.
Фильтр воздушный — сухого типа, со сменным фильтрующим элементом из нетканого синтетического материала, крепится на кронштейне ГБЦ.
Фильтр оснащен гофрированным воздухозаборным шлангом, соединенным с металлической трубой, расположенной на кронштейне кожуха радиатора справа.
При температуре окружающего воздуха ниже 5°С для подачи в карбюратор подогретого воздуха отсоединить гофрированный шланг от патрубка фильтра, а заслонку на выпускном коллекторе перевести в положение «зима».
Зачем ключом «на 10» ослаблять гайку крепления демпфера.
Крышка воздушного фильтра имеет два штуцера для подсоединения шлангов системы вентиляции картера.
