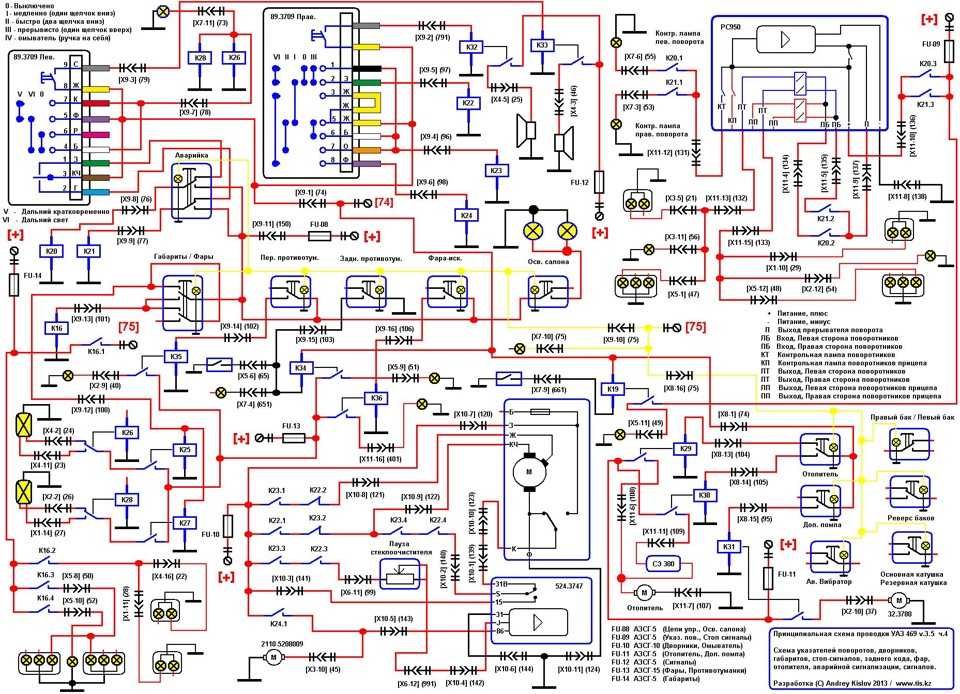

Уаз схема электропроводки: Схема электропроводки УАЗ-469 (Патриот), замена проводки своими руками: инструкция, фото и видео

Содержание

Электросхема проводки УАЗ Патриот

Внедорожник УАЗ Патриот получил широкую популярность среди населения РФ и не только. Ведь основным предназначением внедорожника УАЗ Патриот является преодоление различного рода препятствий и эксплуатация не только по дорогам, но и по бездорожью. В связи с таковыми показателями данный автомобиль обязан быть надежным, комфортным и обладать отличными техническими параметрами. Сегодня уделим внимание электрической части внедорожника, от которой собственно зависит не только передвижение транспортного средства, но и его старт.

Схема электрического оборудования внедорожника основывается на однопроводном принципе. Плюсовая клемма от АКБ соединяется с каждым электропотребителем, а минусовая клемма от аккумулятора прикручена к корпусу автомобиля. После включения зажигания, происходит подача питания только для основных потребителей. Все иные электропотребители питаются от АКБ напрямую через кнопку включения.

Электрооборудование внедорожника соответствует стандарту Евро-3, а также электрическая схема оснащена предохранителями и реле, располагающиеся в монтажном блоке. Для Ульяновского Патриота монтажный блок преимущественно изготавливается в Словении. Особенность такового блока из-за рубежа основано на том, что он не подлежит ремонту, так как является неразборным. Поэтому конструкторы Ульяновского завода с 2012 года начали укомплектовывать свои творения разборными монтажными блоками.

Полезная информация! Начиная с 2012 года на Ульяновском автомобильном заводе, было налажено производство дизельных двигателей для внедорожника УАЗ Патриот. Таким образом, в 2012 году сошел с конвейера завода первый внедорожник модели Патриот с турбодизельным двигателем. Согласно экологическим стандартам, и стандартам электропроводки, данный двигатель соответствовал классу Евро-4, что до нынешнего времени является большим плюсом.

Внедорожник УАЗ Патриот с 2012 года также оснащается полезной опцией под названием «Зимний пакет». В этот пакет входят следующие полезные эл. функции:

подогрев лобового стекла;
дополнительная эл. печка, с помощью которой осуществляется обогрев задней части салона;
подогрев задних сидений.

Такое дополнение позволило сделать внедорожник УАЗ Патриот еще комфортабельнее и популярнее.

Электросхема оборудования внедорожника УАЗ Патриот до 2007 г.в.

Электропроводка

Проводка эл. кабелей представляет собой жгуты, которые разветвляются от монтажных блоков и поступают непосредственно к оборудованию. Обязательными элементами электросхемы автомобиля являются предохранители, выполняющие защитную функцию.

Если возникла поломка в монтажном блоке, то отечественные модели данного изделия подлежат ремонту. Для этого необходимо разобрать блок и найти неисправность. Зачастую неисправность заключается в подгорании дорожек на печатной плате. Чтобы разобраться в принципе построения печатной платы, понадобится электрическая схема. Такая схема изображена на фото.

Проводка выполняет важную роль, осуществляя замыкание цепи постоянного тока, тем самым обеспечивая питание каждого эл. прибора автомобиля.

Электросхема оборудования внедорожника УАЗ Патриот с 2007 г.в.

Начиная с 2007 года, производители отечественного внедорожника пришли к единому мнению о необходимости перехода с экологического стандарта Евро-2 на Евро-3 для бензиновых двигателей. В результате перехода с одного стандарта на другой в 2007 году и получила некоторые видоизменения электросхема. Такая эл. схема показана на рисунке выше, которая представляет собой инжекторную систему впрыска топлива. Отличается электросхема Патриот с 2007 года выпуска от схемы более раннего производства автомобиля тем, что в системе отсутствовал блок управления инжекторной системой.

На основании представленной информации следует подвести итог и отметить, что электросистема любого автомобиля является не только важной составляющей, но и достаточно сложной. Поэтому при выходе из строя любого агрегата автовладельцы спешат посетить автоэлектрика, так как это быстро и эффективно, чем разбираться в поломке, чем разбираться в поломке самостоятельно. Хотя большинство поломок связанных с эл. системой автомобиля можно устранить самостоятельно, разобравшись лишь в электросхеме транспортного средства.

Электрооборудоване УАЗ Патриот и схема электропроводки

Электрооборудование в автомобиле УАЗ Патриот основывается на однопроводной электросхеме. От каждого электропотребителя идет провод, который соединяется с плюсом аккумулятора, второй провод идет на «массу», благодаря которой и происходит соединение с «минусом» аккумулятора, почти каждая схема включается с помощью зажигания. А прикуриватель, звуковой сигнал, плафон, аварийная сигнализация, штепсельная розетка для переносной лампы, могут включаться на прямую, без замка зажигания, и аккумулятора. Каждая электросхема УАЗ Патриот, защищена плавкими предохранителями, которые находятся в монтажном блоке.

Самим же ключом зажигания включается лишь основная электросхема. С помощью такого метода можно уменьшить количество проводов, а так же упростить монтаж. Иногда использование коротких проводов для обратной подачи тока очень удобно, особенно когда потребитель не располагается на самой металлической детали кузова или акб.

Само электрооборудование к УАЗу Патриот создают соответственно к стандарту Евро-3 (это более экологичный стандарт в сравнении со схемой для УАЗа 2007 года), и защищается предохранителями, которые стоят в монтажном блоке (его изготовляют на отечественных предприятиях, или в Словении).

Но в связи с тем, что зарубежное электрооборудование является неразборным, и не подлежит ремонту, оно уступает по этим показателям отечественному. Когда выходит из строя один из элементов Словенской сборки, приходится менять всю плату. Так же при изготовлении автомобилей УАЗ Патриот используют и другие импортные комплектующие:

— гидро усилитель руля итальянского производства;
— кондиционеры, изготовленные в Англии;
— тормозные системы из Германии;
— сидения из Кореи. Еще был добавлен «Зимний пакет», в него входят обогрев переднего стекла, а так же обогрев задних сидений.

Что касается электропроводки в автомобиле УАЗ Патриот, она состоит из кабельных жгутов, они разветвляются от монтажного блока и ведут к определенным узлам, и аккумулятору. Связь электропроводки с реле, приборной панелью, а так же с другими частями происходит благодаря блоку плавких предохранителей. Так как отечественные блоки подвергаются разборке, их можно восстановить после поломки (нужно выявить сломанный элемент, и заменить его).

Для удобства водителя созданы подробные схемы, чертежи с описаниями самых важных узлов работы. При повреждении электросхемы в одной из плат, ее можно припаять, и неполадка будет устранена почти без затрат. Подробные инструкции нужной схемы обычно идут в комплектации к машине, так же подробные схемы можно найти и в интернете.

Выключатели для внешнего освещения а так же противотуманного света, переключатель режимов работы электро вентилятора находятся на консоли, непосредственно под панелью приборов. Другое электрооборудование с большой мощностью, приводятся в строй с помощью электромагнитного реле.

Электрическая цепь для УАЗа Патриот, включает в себя потребителей электрики, реле, переключателей, аккумулятора, а так же предохранителей, разъемов, проводов, автоматических выключателей, они соединяют электро элемент с акб и кузовом.

Почти каждая схема включается с помощью зажигания. Не зависимо от того, в каком положении находится ключ в замке зажигания, прикуриватель, стоп-сигнал, штепсельная розетка для переносной лампы и аварийная сигнализация всегда включены.
