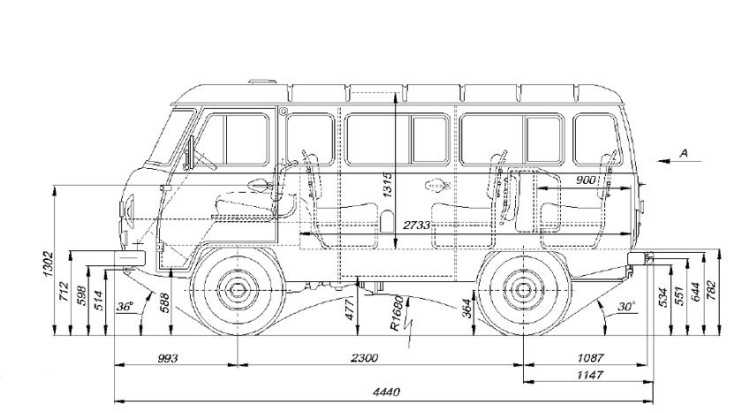

Уаз буханка чертеж: Чертеж УАЗ 452 «буханка» | Чертежи, Автомобили, Автомобиль

Делаем багажник на крышу «Буханки», «Хантер» 🦈 avtoshark.com

Перед тем как сделать силовой экспедиционный багажник, определите его конфигурацию, замерьте крышу, просчитайте вес рамы и всех деталей, включая крепежные элементы. Чтобы изготовить багажник на крышу УАЗ «Буханка», чертежи с размерами подготовьте заранее.

Грузопассажирский автомобиль УАЗ-452 – «Буханка» – способен перевезти 1075 кг груза. Объем багажника другого полноприводного внедорожника «Хантер» – 1130 л. Машины используются в дальних походах, где остро встает вопрос размещения габаритного снаряжения. Решите проблему самостоятельно, сделав багажник на крышу УАЗ своими руками.

Багажник на крышу УАЗ «Буханка»: назначение и разновидности

Ходовая часть внедорожника сконструирована с расчетом на перевозку крупных грузов. Устойчивая машина с колесной базой 4х4 «не заметит» лишние полтора-два центнера веса на крыше, тем более, что верхняя часть салона уже усилена поперечными ребрами жесткости. Наверху путешественники размещают походное оборудование, которое больше размеров салона: палатки, лодки, лыжи, шанцевый инструмент.

Готовый багажник на крыше УАЗ

Экипированный таким способом УАЗ защищен от тяжелых ветвей и сучьев в лесу, от попадания камней в горных местностях. На конструкции разместите дополнительную оптику и антенны радиосвязи.

Для ульяновских моделей подходят 3 вида «надстроек»:

1. Закрытые (обтекаемые) – красивые и эргономичные, но маловместительные покупные изделия.
2. Продольные – тот случай, когда багажник на крышу УАЗ своими руками сделать проще всего. Вы можете жестко прикрутить на крыше по ходу движения две продольные дуги квадратного сечения. Когда необходимо, крепить на них съемные поперечные балки, укладывать груз, закреплять тросом, шнуром.
3. Поперечные – полностью разборной вариант. Это плоская корзина из алюминиевых или стальных прутов сечением до 12 мм. Можете, однако, приварить туристский атрибут намертво.

Надкрышные конструкции снижают аэродинамику и устойчивость авто. Но для УАЗов «Патриот», «Хантер» и фургонов это не имеет большого значения.

Чертежи багажников на УАЗ с размерами

Перед тем как сделать силовой экспедиционный багажник, определите его конфигурацию, замерьте крышу, просчитайте вес рамы и всех деталей, включая крепежные элементы. Чтобы изготовить багажник на крышу УАЗ «Буханка», чертежи с размерами подготовьте заранее.

Стандартные параметры:

• длина платформы – 365 см;
• ширина спереди – 140 см;
• ширина сзади – 150 см;
• высота борта – 13 см;
• длина долевого ребра жесткости – 365 см;
• поперечные ребра укладывайте на расстоянии 56,6 см.

Вариант чертежа для багажника на крышу

Изготавливая багажник на крышу УАЗ «Буханка», чертежи с размерами подгоняйте под модификацию собственного авто. Можно соорудить двухсекционную конструкцию (легче устанавливать), сделать аксессуар более узким и длинным, перила кормовой части выпустить за пределы габаритов машины. Соблюдайте количество крепежей – не менее 4 шт. с каждой стороны.

Самостоятельное изготовление багажника на УАЗ в домашних условиях, материалы и инструменты

Вес надстройки зависит от выбранного металла. Багажник на крышу УАЗ своими руками сделайте из материала:

• алюминий – легкий, долго служит;
• тонкостенные трубы – малый вес, надежная конструкция;
• нержавейка – не поддается коррозии, много весит, но удобно обрабатывать.

Инструменты:

• электродрель;
• сварочный аппарат;
• болгарка с дисками по металлу;
• наждачная бумага;
• краска для металлических поверхностей;
• набор отверток, плоскогубцев, гаечных ключей.

Последовательность действий:

1. Сначала нарежьте металл для нижней части платформы (профиль 40х20х1,5 мм), сварите раму с ребрами жесткости.
2. Затем приступите к верхнему ограждающему периметру (труба 20х20х1,5 мм).
3. Между ними установите и приварите либо прикрутите болтами перемычки, которые вы нарезали по 9 или 13 см.
5. Ко дну приварите опоры для крепления (крепежи купите готовые) и сетку-рабицу 4 мм с ячейками 50х50 мм.
6. Для улучшения сопротивляемости встречному воздуху скруглите фронтальные элементы или сделайте перед более узким, по сравнению с задней частью.
7. Места сварки «экспедиционника» на UAZ Hunter зачистите наждачкой, окрасьте.

В заключение придайте стильный вид изделию хромированием деталей.

Установка багажника на крышу УАЗ «Буханка» и «Хантер» своими руками – пошаговая инструкция

Правильно сконструированный жесткий аксессуар не деформируется под тяжестью груза, а борта удерживают перевозимые вещи даже при больших кренах вездехода.

Фиксировать «экспедиционник» на «Патриот» нужно на рейлинги. Багажник на крышу УАЗ «Хантер», сделанный своими руками, крепите прямо на крышу.

Вид готового багажника на крышу

Последовательность действий:

1. Снимите верхнюю внутреннюю обшивку салона. Демонтируйте боковые ручки и козырьки от солнца.
2. Отметьте точки крепления: передняя – на водостоке, боковые – на скатах крыши.
3. Коронкой нужного диаметра просверлите каналы.
4. Обработайте отверстия составом против ржавчины.
5. Прикрутите багажник болтами, которые должны поместиться в резьбовые втулки опор грузового устройства. Подложите со стороны салона большие шайбы, чтобы снизить нагрузку на панель крыши.
6. Обработайте места соединений герметиком.

Далее верните облицовку и все снятые элементы на место. Аналогичный порядок соблюдайте и для УАЗ-469.

Читайте также: Как убрать рыжики с кузова автомобиля ВАЗ 2108-2115 своими руками

Допустимые нормы перевозок грузов на багажниках УАЗ

Грузоподъемность УАЗов определяется так: из допустимой полной массы авто вычитается снаряженная масса. Получается: 3050 кг – 1975 кг = 1075 кг. Но это не значит, что всю тонну груза можно перевозить на крыше.

Избыточный вес сместит центр тяжести назад и вверх, и тогда автомобиль опрокинется на повороте. Производители готовых багажников рекомендуют перевозить в верхней грузовой корзине 50-75 кг. На самодельные силовые «экспедиционники» можно загрузить 150-200 кг. При этом следите за равномерным распределением массы.

Вы можете использовать наши уникальные ФОТО, при указании активной ссылки — https://avtoshark. com/

багажник на крышубагажник на крышу своими рукамибагажник на крышу уазуазуаз буханкауаз хантер

31.08.2020 0

Отвалы на УАЗ сделать самому своими руками (чертежи)

Внедорожник в хозяйстве владельца загородного участка с учётом качества дорог — отличное подспорье, а иногда даже необходимость. Под капотом такого агрегата почти сотня, а порою и больше рабочих «лошадок», что вкупе с внушительной массой и ходовыми характеристиками становится серьёзным аргументом в борьбе с бездорожьем.

Почему бы не использовать эту мощность для улучшения дорожной ситуации в локальной придомовой территории в зимний период? Производители уже давно озаботились подходящим навесным оборудованием, выпуская снегоуборочный отвал для УАЗ и других популярных в нашей стране моделей внедорожников. Почему бы не сэкономить деньги и не изготовить собственную модель отвала, учитывая, что кустарные варианты получаются не хуже, а порою даже лучше заводских?

Заводской вариант

Не стоит изобретать велосипед заново, гораздо проще подглядеть, как сделать отвал на УАЗ, у производителей. Полностью скопировать заводские подвесные отвалы, скорее всего, не получится, но взять некоторые модели за основу вполне возможно. К тому же детальное исследование проверенных вариантов позволит избежать множества ошибок при проектировании и изготовлении собственной снежной лопаты.

1. Размеры отвала. Минимальная ширина отвала в продаже — 1900 мм, это и понятно, колёса расположены на расстоянии до 1.8 м по внешней стороне у разных моделей. Отвал должен с запасом перекрывать это расстояние даже в наклонном положении, идеальной будет ширина в 2-2.1 м.
2. Поворотный механизм. В разных моделях предусмотрена пальцевая фиксация в центре или использование дополнительных тяг. При таких размерах отвала лучше использовать дополнительное усиление.
3. Крепление к автомобилю. В этом узле предусмотрены возможности подъёма лопаты вертикально и иногда защита рулевых тяг.
4. Подъёмный механизм. От простейшей ножки для подъёма отвала при движении назад до лебёдочных механизмов с ручным или электрическим управлением.
5. Чтобы амортизировать отвалы на УАЗ при столкновении с серьёзными препятствиями, можно сделать его подвижным и оборудовать пружинами.

Проектирование

Многое зависит от наличия материалов и технических навыков. Надёжнее и проще изготовить отвал без поворотного механизма, таким образом сэкономить немного на материалах и значительно сократить срок изготовления, однако это уменьшит область его применения. С другой стороны, поворотный механизм может стать наиболее уязвимым местом конструкции, его исполнение требует предусмотреть определённый запас прочности на узлах фиксации. Рабочая поверхность отвала также требует усиления, важно следить за весом отдельных деталей. Желательно, чтобы отвал можно было монтировать и размонтировать силами одного человека.

Для защиты очищаемой поверхности следует применять резиновую полосу, крепление которой должно быть разъёмным, чтобы можно было заменить резину по мере её износа. В месте крепления отвала к автомобилю стоит предусмотреть возможное резкое столкновение отвала с препятствием. Узлы крепления не должны находиться напротив важных частей автомобиля.

Выбор материала

На этом этапе выбор всегда остаётся за исполнителем, можно лишь посоветовать или подсказать, где легче всего найти подходящие детали. Двухсотлитровые бочки хорошо зарекомендовали себя как материал для отвальной лопаты, но, учитывая планируемые размеры, потребуется 2 бочки или дополнительное усиление конструкции. В качестве направляющих и усиливающих рёбер можно использовать трубы квадратного или прямоугольного сечения, также возможно использование прокатного уголка, тонкого швеллера или двутавровых перемычек.

Для регулирующих угол наклона отвала перемычек можно использовать талрепы или трубы разного диаметра с отверстиями для фиксирующих пальцев. При использовании лебёдки для управления подъёмом отвала потребуется дополнительный материал, чтобы обустроить площадку под саму лебёдку и систему блоков при необходимости.

Самодельные отвалы на УАЗ в сети

В сети можно обнаружить множество примеров, где кустарные мастера демонстрируют собранный отвал на УАЗ своими руками. Чертежи талантливых умельцев очень разнообразны, некоторые предлагают упрощённые варианты, другие используют различные модификации, выполненные порой удачнее заводских изделий.

Основные этапы и узлы

С чего же начать работу, чтобы воплотить задуманный отвал на УАЗ своими руками? Чертежи должны быть выполнены с учётом модели внедорожника, и всегда должен быть некоторый запас в размерах, чтобы можно было на месте нивелировать возможные недочёты. Первым делом лучше всего оборудовать место крепления конструкции к автомобилю. Это могут быть как простые неподвижные кронштейны, так и целая площадка вроде «кенгурятника» для размещения не только отвала, но и лебёдки с блочной системой. Площадку можно выполнить как в постоянном исполнении, так и в качестве съёмной конструкции, что предпочтительнее, так как не портит внешний вид автомобиля.

Далее можно заняться изготовлением самой массивной части отвала — рабочей лопаты. Размеры из написанного выше лучше всего выбрать 2 х 0. 6-0.8 м. Слишком большой отвал лучше чистит снег, но будет неудобен при монтаже и транспортировке. На следующем этапе лучше зафиксировать отвал в рабочем вертикальном положении и так присоединять к нему остальные элементы. Нужно помнить, что даже простые отвалы на УАЗ без поворотного механизма должны быть подвижны по вертикали, иначе можно сильно повредить автомобиль при работе. Последним этапом нужно изготовить управляющие и поворотные элементы и присоединить их к конструкции.

Механизмы подъёма

Можно увидеть варианты, где в качестве механизма подъёма используется ручная барабанная лебёдка, а управляет ею человек, расположенный на передней площадке. Это не очень безопасно, лучше будет поднимать и опускать такие отвалы на УАЗ после полной остановки автомобиля.

Использование электрических лебёдок гораздо удобнее и безопаснее, но не все готовы потратиться на подобное оборудование. Самым бюджетным вариантом будет специальная подставка, срабатывающая при заднем ходе авто, а для постоянного удержания отвала в верхнем положении в режиме транспортировки можно воспользоваться талрепом.

Заключение

Дело мастера боится, говорят. Отвал для УАЗ, своими руками выполненный, или заводской сборки поможет использовать ваш внедорожник не только как средство передвижения, но и как верного помощника в хозяйстве.
