За 12 лет, с 1958 до 1969 года, Харьковский тракторный завод (ХТЗ) выпустил почти 250 тыс. тракторов ДТ-20. Некоторые из них отправились за рубеж: в Голландию, Францию и другие страны. Большинство осталось работать на отечественных полях и в садах. Кроме того; их использовали в лесном хозяйстве, на коммунальных и строительных работах. Компактный и маневренный, трактор оказался очень востребованным. Кроме того, у него были и другие достоинства: тормоза педального типа, регулируемая колея передних и задних колес, изменяемые просвет, сцепная масса и продольная база, возможность соединения с разнообразным рабочим оборудованием, свободное переключение на задний ход.

 Легкие колесные безрамные тракторы для садово-огородных операций, транспортировки грузов и некоторых вспомогательных работ Харьковский тракторный завод начал выпускать в 1950-м году. ДТ-20,1958 года рождения, был уже третьей подобной моделью. Ему предшествовали

ХТЗ-7 и ДТ-14.

 На базе трактора ХТЗ-7 конструкторы того же завода создали модель ДТ-14, которую ХТЗ выпускал в 1955-1959 годах. От предшественника его отличал дизельный двигатель, дававший 14 л. с. Для запуска мотора использовался бензин. Модификация ДТ-14А 1957 года обзавелась электростартером, а вариант ДТ-14Б с мотором Д-14В уже не требовал бензина: электростартер запускал двигатель непосредственно на дизельном топливе, используя декомпрессию.

 Колесный трактор ДТ-20 малой мощности класса 0,6 т, представлял собой усовершенствованную модель ДТ-14Б. Отличал его от предшественников прежде всего двигатель — Д-20. За счет улучшения процесса смесеобразования и увеличения хода поршня со 125 до 140 мм мощность мотора довели до 18 л. с. при 1600 об/мин, несколько изменили конструкцию картера главной передачи и число зубьев шестерен бортовых передач. Соответственно, увеличились рабочие скорости машины и производительность.

Трансмиссия у ДТ-20 была механическая. Между ней и двигателем находилась однодисковая муфта сцепления фрикционного типа, непостоянно замкнутая. Управлять этой муфтой можно было двигая ручной рычаг. Коробка с четырьмя передачами давала возможность реверса.

Модификации трактора ДТ 20, которые имели наибольший спрос:

  • ДТ-20-С1
    – обновленный трактор с увеличенными покрышиками. Данная версия применялась для культивации и междурядной обработки
  • ДТ-20-С2 – универсальный трактор для сельскохозяйственных работ. Это машина общего назначения, способная перевозить грузы на небольшие расстояния
  • ДТ-20-С3, ДТ-20-С4, ДТ-20-С5 – унифицированные тракторы с шинами 10-28. Имеют одинаковые расширенные крылья. Данные модификации экспортировались в ряд государств ближнего и дальнего зарубежья. Эти машины считались самыми технически совершенными. У них использованы доработанные фары, стоп-сигнал, дополнительный задний фонарь, розетка для подключения сигнализации прицепных навесных опций.
    Версия ДТ-20-С5 получила вентилятор для механизатора

ДТ-20 С-6 – усовершенствованный трактор с широкими возможностями работы с навесным и прицепным оборудованием. Электрическая схема трактора также подверглась доработкам.

ДТ-20В – гусеничная модификация с блокируемым дифференциалом. Данная версия предназначалась для работ на серьезном бездорожье, а также массово применялась в виноградарстве, а также эффективно работала на овощеводческих плантациях.

ДТ-20К – трактор с увеличенный дорожный просветом в 1500 мм. Размер дорожной колеи у этой машины составляет 2100 мм. Данная машина была разработана специально для обработки высокостебельных культур в сельском хозяйстве. Машина была поднята на высоких стойках колес. В задних стойках находились цепные передачи, с помощью которых вращались ведущие колеса.

ДТ-20У — узкогабаритный колесный трактор для работы в узких междурядьях и для обслуживания животноводческих ферм. Ширина машины — 960 мм, дорожный просвет — 220 мм. Для сужения колеи задних колес уменьшили длину тормозных рукавов и полуосей конечных передач, сместили ободья задних колес относительно дисков в сторону продольной оси трактора. Колею передних колес уменьшили за счет укороченного балансира корпусов поворотных кулаков и поперечной рулевой тяги. Высоту машины понизили путем поворота корпуса конечных передач вперед по ходу трактора под углом 30° вверх от горизонтали и изменения конструкции осей передних колес. Продольная база и дорожный просвет остались прежними. Колею передних колес можно было регулировать в пределах 760-1200 мм, задних — в пределах 800-1100 мм. Такая конструкция не предусматривала работы на реверсе.



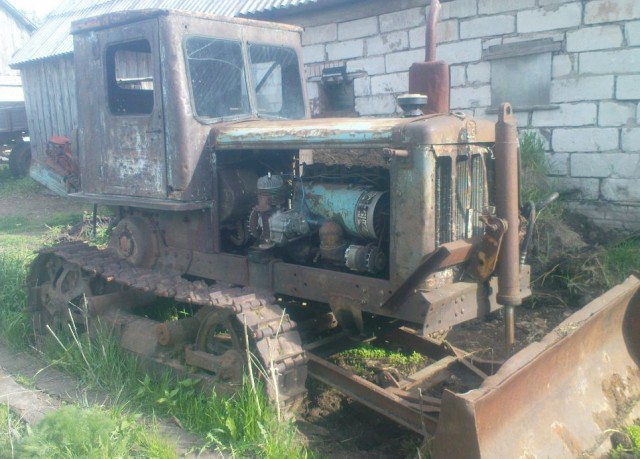

Трактор ДТ-20В

 . Трактор ДТ-20В представлял собой гусеничную модификацию базовой модели. Он предназначался для работы в овощеводстве и в виноградниках с шириной междурядий 1,5 м и имел габаритную ширину по краям гусениц 960 мм.

Всего за годы производства было выпущено 1000 тракторов на гусеничном ходу ДТ-20В.

 На гусеничный трактор ДТ-20В устанавливался одноцилиндровый дизельный двигатель водяного охлаждения Д-20 номинальной мощностью 18 лошадиных сил при 1600 об/мин. Максимальная мощность достигала 20 л. с. Диаметр цилиндра = 125 мм, ход поршня = 140 мм.

При этом, двигатель Д-20 был во многом унифицирован с «большим» двигателем Д-54.

Запуск двигателя осуществлялся электростартером от аккумулятора. Объем топливного бака составлял 45 литров.

Коробка передач — четырехскоростная (одна скорость с уменьшителем). В ней вместо дифференциала был установлен механизм поворота, состоящий из фрикционных муфт с электромагнитным включением. Значительно облегчало вождение трактора кнопочное управление муфтами. Вместо задних колес на ДТ-20В были смонтированы ведущие звездочки гусениц. Ходовая часть была полужесткая, с поперечной полуэллиптической рессорой. Минимальная скорость составляла 0,5 км/ч, максимальная — 9,1 км/ч. Размеры этого трактора действительно были компактные: 2850 мм в длину и 980 мм в ширину, при ширине гусениц 180 мм и клиренсе 250 мм. Эксплуатационная масса трактора ДТ-20В составляла 1930 кг. Гидросистема с гидронасосом, установленном на двигателе, позволяла работать с различными вариантами навесного и прицепного оборудования.

 Основное назначение трактора ДТ-20В — это культивация и рыхление почвы, опрыскивание и внесение удобрений, а также земляные и транспортные работы. При этом, в силу компактности трактора и его относительно малого веса, ДТ-20В были незаменимы в полярных экспедициях в Арктику на дрейфующих станциях  и в Антарктиду.



ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА ТРАКТОРА ДТ-20

Общие данные

Габаритные размеры, мм:
общая длина с навесной системой, без рукоятки для прокручивания  2818—3038
общая ширина при колее 1100 мм            1310
Высота по капоту мм: высокая модификация 1438, низкая модификация 1231
Продольная база, мм: высокая модификация  1630—1775, низкая модификация 1423—1837
Колея. …………………………….. . Регулируемая
Дорожный просвет, мм: высокая модификация 515, низкая модификация 308
Вес заправленного трактора ДТ-20-С1 с навесной системой и аккумулятором, кг 1560±2%
Расчетные скорости движения вперед и назад при 1600 об/мин коленвала двигателя, км/ч:

на первой передаче…………………………….5,03
на второй » …………………………….6,52
на третьей * …………………………….8,22
на четвертой * …………….15,6 (17,65 при 1800
об/мин коленчатого вала двигателя)
Дополнительная передача при 900 об /мин коленчатого вала двигателя, км/ч 0,87
Тяговые усилия на крюке при работе на стерие с номинальной мощностью двигателя (без учета буксования), кг:
на первой передаче…………………………….720
на второй » ………………… 550
на третьей » …………………………..385
на четвертой » …………………………….125
Мощность на крюке на твердом грунте, л.
с: номинальная 9, максимальная 12,5

 Двигатель Марка  Д-20
Номинальная мощность, л. с 18, Максимальная мощность, л. с 20
Число оборотов коленчатого вала в 1 мин:
при номинальной мощности……………………..1600
пр-и максимальной » ……………………1800
Диаметр цилиндра, мм………………………………125
Ход поршня, мм……………………………………140
Степень сжатия (номинальная)……………………….15
Топливный насос………………… Типа 1ТН—8,5X10
Производительность масляного насоса, л/мин…… Не менее 20

Силовая передача

Число передач: вперед  5, назад  4
Ходовая часть

Размер шин в дюймах:
передних колес 5,5—16, задних »  8—32 или 10—28
Давление воздуха в шинах, кг/см2: для сельскохозяйственных работ:
передних колес 5—1,8, задних » 0,8—0,9
для транспортных работ:
передних колес  1,8—2,0, задних »  0,9—1,1
Регулировка колеи передних колес. ………. В пределах 1100—1400 мм

Электрооборудование
Номинальное напряжение…………………………..12 в
Аккумуляторная батарея…………………………….6-СТ-68, 68 а-ч
Генератор……………………Г-80, шунтовой, 120 вт
Реле-регулятор……………………………………..РР-315, 10 а
Свеча накала электрофакельного подогрева двигателя при пусках Цилиндрическая на 24-30 а
Стартер . ……………………………………….СТ-201, 2,1 л. с.
Фары ФГ-7, две вперед и одна назад (с электролампами 50/21 се)
Освещение приборов: Контрольная лампа (с электролампой 3 се)
Включатели освещения Два выключателя В-45 или один ВТ-55А
Звуковой сигнал……………………………………С56Г
Дополнительное оборудование:

Шкив: диаметр, мм 300, ширина обода, мм 120, число оборотов в 1 мин при 1600 об/мин коленчатого вала двигателя  914
Вал отбора мощности: число оборотов в 1 мин 545 при 1600 об/мин коленчатого вала двигателя
Примечание. Тракторы отгружают без шкивов. Шкивы поставляют отдельно по требованию потребителя.

Заправочные емкости, л

Топливный бак……………………………………..45,0
Система охлаждения………………………………..8,0
Система смазки двигателя…………………………5,1
Картер топливного насоса ……………………….0,4
Картер водяного насоса …………………………..0,2
Поддон воздухоочистителя………….. . 1,3
Корпус главной передачи …………………………..11,0
Корпус конечной передачи…………………………..0,8
Ступица переднего колеса…………………………..0,07
Нижний картер рулевого управления………………..0,45
Гидравлическая навесная система:
бак…………………………………………….5,5
основной цилиндр ………………………………0,5





технические характеристики, устройство, навесное оборудование, фото и видео

Трактор ДТ-20, небольшой, аккуратный и маневренный, был очень популярным во времена СССР. Его изображение даже украшало несколько серий этикеток от спичек. Так как он давно не выпускается, то уже стал раритетом, и сегодня можно встретить лишь единичные машины, да и то в основном в экспозициях музеев: в Чебоксарах, Тарту, Переславле-Хмельницком.

Содержание

  • 1 Трактор ДТ-20
  • 2 Устройство
    • 2.1 Двигатель
    • 2.2 Трансмиссия
    • 2.3 Ходовая часть
    • 2.4 Рабочее оборудование
  • 3 Технические характеристики

Трактор ДТ-20

Харьковский тракторный завод производил данную модель трактора в течение двенадцати лет, прекратив ее выпуск в 1969 году. За это время свет увидели без малого двести пятьдесят тысяч новеньких тракторов, причем часть из них отправились трудиться за рубеж: в Голландию, Францию и другие страны. Машина эта (класса 0,6 тонн) предназначалась в основном для огородных и садовых работ.

Ее конструкцию отличает отсутствие рамы, тормоза педального типа, дизельный двигатель с водяным охлаждением (благодаря чему машина почти не греется даже в жару). Добавляют функциональности большое разнообразие рабочего оборудования, регулируемая колея (как передних, так и задних колес), изменяемые просвет, сцепная масса и продольная база.

Эти положительные качества, компактность и то, что отечественный трактор легко перестраивался на задний ход, делали агрегат весьма востребованным, причем не только в сельском и лесном хозяйстве, но также у коммунальщиков и строителей.

Некоторым минусом является отсутствие кабины (что частично компенсировалось наличием тента в ряде модификаций). Не может похвастаться трактор и большой мощностью одноцилиндрового двигателя (она составляет всего 18 лошадиных сил).

Фото трактора ДТ-20

Модификаций трактора было достаточно много. Они различались шинами задних колес, электрическим оборудованием, навесными механизмами:

  • ДТ-20-С1 с шинами 8-32 применяли для пропашки междурядий.
  • ДТ-20-С2 с шинами 10-28, обладающими великолепным сцеплением с землей, использовали для работ общего назначения и транспортных перевозок.
  • ДТ-20-С3, ДТ-20-С4 и ДТ-20-С5 с шинами 10-28 и расширенными крыльями – экспортные модели.
  • ДТ-20В – гусеничный вариант трактора для использования на виноградниках.
  • ДТ-20К с дорожным просветом 1,5 метра и широкой колеей (2,1 метра) – модель для работы с высокорослыми растениями.
  • ДТ-20У использовали там, где междурядья были узкими. Удобно было пользоваться этим трактором и на фермах.

Устройство

Двигатель

Одноцилиндровый дизельный двигатель – четырехтактный, с принудительным циркуляционным охлаждением водяного типа. Воспламенение в моторе происходит путем сжатия. Для запуска используется электрический стартер. Имеется механизм, уменьшающий вибрацию. Он состоит из двух параллельных коленвалу валиков с противовесами. Топливный насос состоит из одной секции. Система смазки — комбинированного типа (с помощью разбрызгивания и под давлением).

Трансмиссия

Трансмиссия у ДТ-20 механическая. Между ней и двигателем находится однодисковая муфта сцепления фрикционного типа, которая не является всё время замкнутой. Двигая ручной рычаг, можно управлять этой муфтой. Коробка с четырьмя передачами дает возможность реверса.

Скорости (вперед и назад) могут переключаться от 5,03 до 15,7 километров в час. Если разогнать мотор до 20 лошадиных сил и 1800 оборотов в минуту, то трактор ускорится до 17, 65 километров в час.

Ходовая часть

Этот элемент конструкции включает в себя передний мост (имеющий возможность раскачиваться по вертикали) с колесами, а также задние колеса, являющиеся ведущими. Рулевая колонка расположена вертикально, механизм руля – червячный с двойным роликом.

Схема тормозной системы трактора ДТ-20

1 — рукав тормоза; 2—тормозной шкив; 3—шпонка; 4—пружинное стопорное кольцо; 5—тормозная лента; б—накладка тормозной ленты; 7—заклепка; 8 и 9—тяги тормозной ленты; 10—рычаг блокировки; 11 и 12—винты; 13—регулировочная вилка; 14—тяга блокировки; 15, 19, 21 и 23—пальцы; 16—защелка; 17—вилка тяги; 18—педаль блокировки; 20—педаль тогмоза 22—крышка рукава; 24—возвратная пружина; 25—оттяжная пружина; 26—болт; 27—ушко возвратной пружины; 28—втулка; 29—вал блокировки; 30—войлочный сальник; 31—упорная шайба; 32—установочный винт; 33—конусная пробка.

Колея может регулироваться с шагом 10 сантиметров. У задних колес это делают, переставляя ободья и диски. У передних колес для изменения колеи передвигают внешние концы телескопической оси. Изменив продольную базу, возможно регулировать дорожный просвет.

Рабочее оборудование

В этом качестве служат навесная раздельно-агрегатная гидросистема, а также прицепной механизм, управляемый гидравлическим путем. Оборудование, являющееся вспомогательным – это капот, крылья, сиденье водителя, ящик для инструментов. Под заказ поставлялись приводной шкив, применяющийся при работе со стационарными агрегатами, а также элементы для навешивания сенокосилки типа КСХ-2ЛБ.

Также на трактор ДТ-20 легко устанавливались следующие типы устройств:

  • Подборщик лозы ЛНВ-1,5;
  • опрыскиватель-опылитель ОНК-Б;
  • волокуша АВН-0,5;
  • платформа, на которую грузится виноград ПВФ-0,5;
  • опыливатель ОШУ-50;
  • транспортировщик лозы ПАВ-000.

Технические характеристики

Технические характеристики трактора ДТ-20 ХТЗ а таблице:

Характеристики Показатели Ед. измерения
Тип двигателя Д-20
Удельное давление на грунт 0,046 кг/см2
Усилие тяги на крюке (не учитывая буксование) 0,125-0,72 т
Скорость движения (при 1600 об/мин) 5,03-15,6 км/ч
Скорость движения (максимум при 1800 об/мин) 17,65 км/ч
Дополнительная передача при 900 об/мин 0,87 км/ч
Мощность двигателя (номинальная) 13,2 кВт
Частота вращения (номинальная) 1600 об/мин
Частота вращения (максимальная) 1800 об/мин
Число цилиндров двигателя 1 шт.
Диаметр цилиндра 12,5 см
Ход поршня 14 см
Объем бака для горючего 45 л
Расход горючего (удельный) 200 г/л.с. в час
Колея регулируемая
Размер передней колеи 1,1-1,4 м
Продольная база (высокое исполнение) 1,63-1,775 м
Продольная база (низкое исполнение) 1,423-1,837 м
Просвет (высокое исполнение) 0,515 м
Просвет (низкое исполнение) 0,308 м
Вес (полный) 1,56 т
Ширина (при колее 1,1 м) 1,31 м
Высота по капоту (модификация для сада) 1,231 м
Высота по капоту (модификация для огорода) 1,438 м
Длина (с навесной системой) 2,818-3,038 м
