Тормозная система

Тормозной механизм:

ось колодки;
суппорт;
щиток;
гайка оси;
накладка оси колодок;
чека оси колодки;
колодка тормоза;
пружина;
фрикционная накладка;
кронштейн разжимного кулака;
ось ролика;
разжимной кулак;
ролик;
регулировочный рычаг.

Модель автомобиля		5320 5410	53212 53213 54112	53215 54115	55111 53229	65115	43101	43114 43115 43118 44108	4326	53228 6426 65111
Длина регулировочного рычага	Передней оси	125 мм				150 мм	125 мм	150 мм	125 мм	150 мм
	Задней оси	125 мм	150 мм				125 мм
Ход штоков тормозных камер	Передней оси	20-30 мм			25-35 мм		20-30 мм	25-35 мм	20-30 мм	25-35 мм
	Задней тележки	20-30 мм	25-35 мм				20-30 мм			20-30 мм
Тип тормозных камер	Передней оси	24 мм			24 мм	30 мм	24 мм	30 мм	24 м	24/30 мм
	Задней тележки	20/20 мм			24/24 мм
Диаметр барабана		400 мм
Ширина накладок		140 мм
Суммарная площадь накладок		6300 мм²							4200 мм²	6300 мм²
Длина рычага регулятора тормозных сил		110 мм	90 мм				Нет регулятора	90 мм	138 мм	90 мм
Статический прогиб задней подвески		40 мм	35 мм					35 мм	50 мм	35 мм

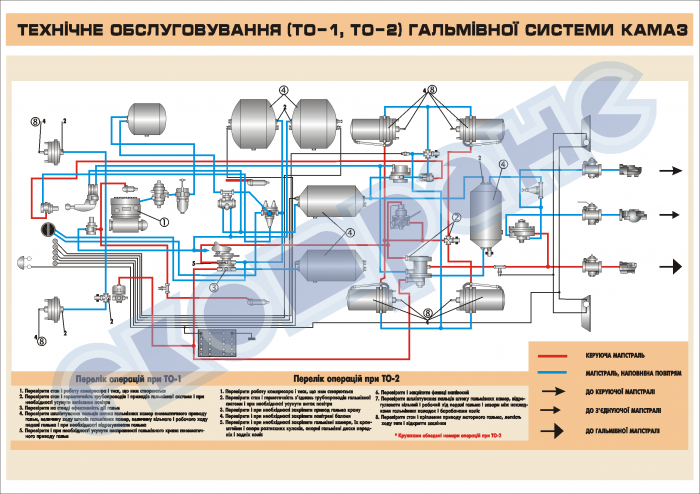

Пневмопривод тормозных механизмов автомобиля модели 5320:

А — контрольный вывод контура IV;
В, Е – клапаны контрольных выводов III контура;
С — вывод контрольный контура I;
D — вывод контрольный контура II;
N – магистраль тормозная управляющая двухпроводного привода;
Р — магистраль соединительная однопроводного привода;
R — магистраль питающая двухпроводного привода;

камеры тормозные типа 24;
кран управления стояночной тормозной системой;
кран аварийного растормаживания стояночной тормозной системы;
кран управления вспомогательной тормозной системой;
манометр двухстрелочный;
лампы контрольные и звуковой сигнализатор;
клапан контрольных выводов;
клапан ограничения давления;
компрессор;
пневмоцилиндр привода рычага останова двигателя;
регулятор давления;
предохранитель от замерзания;
клапан двойной защитный;
датчик включения электромагнитного клапана тормозного механизма прицепа;
батареи аккумуляторные;
кран двухсекционный тормозной;
клапан тройной защитный;
датчик падения давления в ресивере;
краны слива конденсата;
ресивер конденсационный;
клапан отбора воздуха;
ресиверы контура II;
пневмоцилиндр привода заслонки вспомогательной тормозной системы;
ресиверы I и III контуров;
ресиверы I и III контуров;
камеры тормозные типа 20х20;
датчик включения контрольной лампы стояночной тормозной системы;
энергоаккумуляторы;
клапан ускорительный;
регулятор автоматический тормозных сил;
клапан управления тормозными механизмами прицепа с двухпроводным приводом;
клапан двухмагистральный;
датчик включения сигнала торможения;
клапан управления тормозными механизмами прицепа с однопроводным приводом;
клапан одинарный защитный;
фонари задние;
краны разобщительные;
соединительные головки типа А и типа “Палм”;
соединительные головки типа А и типа “Палм”.

Схема пневматического привода тормозных механизмов автомобилей КамАЗ-53229,-65115,-54115,-43253:

водоотделитель;
компрессор;
охладитель;
четырехконтурный защитный клапан;
автоматической регулятор тормозных сил;
регулятор давления;
выключатель сигнала торможения;
тормозной кран;
пневмоцилиндры привода заслонки механизма вспомогательной тормозной системы;
кран управления стояночной тормозной системой;
пропорциональный клапан;
пневмоцилиндр привода рычага останова двигателя;
кран управления вспомогательной тормозной системой;
манометр;
тормозные камеры типа 30/30;
ресивер контура 1Y;
ресиверы контура 11;
кран слива конденсата;
тормозные камеры типа 20/20;
ускорительные клапаны;
двухмагистральный перепускной клапан;
выключатель контрольной лампы стояночной тормозной системы;
ресивер контура III;
ускорительные клапаны;
ресивер контура I;
выключатель контрольной лампы падения давления воздуха в контуре III;
кран экстренного растормаживания.

Схема пневматического привода тормозных механизмов автомобилей КамАЗ-4326:

тормозные камеры типа 24;
(А, В, С) — контрольные выводы;
пневмоэлектрический выключатель элетромагнитного клапана прицепа;
кран управления вспомогательной тормозной системой;
двухстрелочный манометр;
компрессор;
пневмоцилиндр привода рычага останова двигателя;
водоотделитель;
регулятор давления;
двухмагистральный перепускной клапан;
4-х контурный защитный клапан;
кран управления стояночной тормозной системой;
теплообменник;
двухсекционный тормозной кран;
пневмоцилиндры привода заслонок механизма вспомогательной тормозной системы;
ресивер контура I;
ресивер потребителей;
выключатель сигнализатора падения давления;
ресивер контура III;
ресиверы контура II;
кран слива конденсата;
тормозные камеры типа 20/20 с пружинными энергоаккумуляторами;
ускорительные клапаны;
клапан управления тормозными системами прицепа с двухпроводным приводом;
выключатель сигнализатора стояночной тормозной системы;
ускорительные клапаны;
клапан управления тормозными системами прицепа с однопроводным приводом;
автоматические соединительные головки;
соединительная головка типа А;

R — к питающей магистрали двухпроводного привода;
Р — к соединительной магистрали однопроводного привода;
N — к управляющей магистрали двухпроводного привода;

датчик падения давления в ресиверах I контура;
датчик падения давления в ресиверах II контура;
датчик стоп- сигнала;
кран экстренного растормаживания

Схема пневматического привода тормозных механизмов автомобилей КамАЗ-43118,-65111
