Содержание

Сколько весит газ 53 на металлолом?


Сколько весит коробка газ 52?

Коробка передач ГАЗ-51, 52

Основные атрибуты
Вес57 кг.
Длина503 мм
Высота301 мм
Ширина480 мм

Интересные материалы:

Что за народ сельджуки? Что за образование техникум? Что за оператор 059 Украина? Что за оператор 093? Что за парень в конце фильма Веном? Что за Пежо в такси? Что за праздник Иоанна Богослова? Что за приложение Google Play Service for? Что за профессия технолог? Что за программа Realtek High Definition Audio Driver?

О сферах применения и модификациях ГАЗ-53

На своих, не особенно могучих, плечах ГАЗ-53 тем не менее «катал» не менее половины всей экономики Страны Советов. Трудно подобрать, где НЕ использовался этот вездесущий грузовик. От «походки» для аварийных бригад и «автозака» для преступников до мобильных топливозаправщиков и седельных тягачей, таскавших контейнеры – что только не устанавливали на шасси ГАЗ-53!

Повсеместное распространение получили эти дешёвые, простые и неприхотливые грузовики в сельском хозяйстве. В 70-е/начале 80-х годов ХХ века в среднестатистическом советском колхозе автопарк грузовых машин на 80% состоял именно из ГАЗ-53. Лишь во второй половине 80-х это соотношение начало изменяться в сторону увеличения доли ЗИЛ-130, который, кстати сказать, в советские времена стоил не намного дороже, чем ГАЗон.

ГАЗ-53 60-х и 80-х годов и внешне заметно отличаются друг от друга, и в технологичном смысле это два довольно разных грузовика. Совершенно разные у них не только двигатели, но и многие другие элементы конструкции.

Ведь за годы выпуска ГАЗ-53 пережил три крупных и множество мелких модернизаций и доработок. Горьковский автозавод старался своевременно реагировать на «сигналы с мест» и устранять выявленные в ходе эксплуатации проблемы.

Так, уже в первые годы распространения новой модели грузовика по стране стало очевидным, что мосты от предыдущего поколения – ГАЗ-51, на 53-й уже не годятся, и 82-сильный двигатель от 51-го ГАЗона, хоть и форсированный, не отвечает возросшим потребностям новой машины. В течение 1964-го/65-го годов было налажено серийное производство ГАЗ-53, оснащённого, вместо рядного шестицилиндрового «движка», V-образной «восьмёркой» (115-сильным мотором ЗМЗ-53), а также доработанными и усиленными мостами.

Интересный, полузабытый факт: облицовка и, соответственно, внешний вид ГАЗ-53 первых выпусков очень заметно отличались от привычного нам облика машины. К примеру, фары находились над указателями поворота. Однако до наших дней, к сожалению, не дожил ни один оригинальный ГАЗон того самого первого поколения. Зато он остался запечатлённым на киноплёнке в некоторых известных фильмах того времени, в частности «Весёлые хлопоты» (1964), «Иностранка» (1965), «Берегись автомобиля» (1966), «Три тополя на Плющихе» (1967).

ГАЗ-53Ф (1961—1967)

Кстати, с ГАЗ-53 уже привычного всем облика связан любопытный кино-курьёз. В знаменитом фильме «Место встречи изменить нельзя», в эпизоде, когда члены банды везут Володю Шарапова в хлебном фургоне ГАЗ-АА по ночной Москве, в некоторые кадры некстати затесался зелёный ГАЗ-53. (Действие фильма происходит в 1946-м году).

«ГАЗ-53А» (1965–1983)

Три основные, базовые модификации грузовика сходили с конвейера под следующими заводскими индексами:

  • ГАЗ-53Ф (1961—1967) – бортовой грузовик и универсальное шасси с форсированным рядным 6-цилиндровым двигателем ГАЗ-51 мощностью 82 л.с.
  • ГАЗ-53А (с июня 1965 года по 1983 год) – бортовой грузовик, самосвал и универсальное шасси с двигателем ЗМЗ-53 – V-образным 8-ми цилиндровым, мощностью в 115 л.с.
  • ГАЗ-53-12 (с 1983 года по январь 1993 года) – бортовой грузовик, самосвал и универсальное шасси с восьмицилиндровым V-образным мотором ЗМЗ-53-11 мощностью в 120 л.с.

Соответственно мощности, различается и грузоподъёмность трёх поколений 53-го ГАЗона. ГАЗ-53Ф был заявлен 4-х тонником, хотя фактически он брал на борт лишь 3 тонны, а 4 т. было для него почти непосильным грузом. Реальным четырёхтонником стал ГАЗ-53А. Мощность мотора ГАЗ-53-12 уже позволяла ему свободно везти не только заявленные производителем 4,5 тонны, но и 5 тонн «с копейками».

ГАЗ-53-12 (1983-1993)

Кроме базовых, существуют сделанные на их основе десятки модификаций и версий ГАЗ-53, предназначенных для использования в специализированных целях. Среди них –

  • Армейская модификация ГАЗ-53Н с дополнительным топливным баком на 105 л, предпусковым подогревателем и комплектом дополнительного оснащения.
  • Получившие широкое распространение автобусы КАвЗ-685 и «Кубань» на базе ГАЗ-53. Они выпускались на шасси ГАЗ-53-40, оснащённом более мягкими рессорами и телескопическими амортизаторами, топливным баком от ГАЗ-66, изменёнными тормозной системой и электрооборудованием.
  • ГАЗ-53-02 – самосвал.
  • Специальное шасси, разработанное под самосвал ГАЗ-САЗ (САЗ-3503).
  • ГАЗ-53-05 – седельный тягач (ширококго распространения не получил, т.к. любой из трёх двигателей 53-го ГАЗона был слабоват для подобных «упражнений»).
  • ГАЗ-53-19 и ГАЗ-53-27 – разработанные в 1984-м году версии, работающие на сжиженном газе; с двигателями в 105 и 100 л. с. соответственно.

Грузовые автомобили ГАЗ-53 экспортировались практически во все страны социализма, а из капиталистических стран – в Финляндию и Бельгию.

Серьёзные сборочные производства этих грузовиков, из советских машинокомплектов, были организованы в Болгарии и на Кубе. Причём болгарское предприятие «Мадара» выпускало ГАЗ-53 на протяжении 1967-1991 годов, доведя в 80-х объём производства до 3000 автомашин в год. А уже с начала 70-х годов – оснащало их двигателями болгарского производства.

Экспортные версии грузовика выпускались с заводскими индексами ГАЗ-53-70 и ГАЗ-53-50 (специально для тропиков). Как уже было отмечено, количество специализированных версий на базе шасси ГАЗ-53 с трудом поддаётся исчислению. Это и передвижные ремонтные мастерские, и пожарные машины, и автокраны, и автолестницы, и мусоровозы, и краны-манипуляторы, и бензовозы-топливзаправщики, и т.д. и т.п.

Отзывы водителей и владельцев ГАЗ-53

Кстати, что говорят люди, которым довелось работать на основном среднетоннажном грузовике союзных республик и стран социализма? Какие достоинства и недостатки они выделят в этой машине?

Из плюсов на первом месте – простота в конструкции и непосредственной эксплуатации машины. На втором – удивительная ремонтопригодность. Для устранения любой мелкой или крупной поломки не требуется наличия каких-то специальных приспособлений, оборудования и инструментов; не нужно быть квалифицированным специалистом. Чтобы полностью перебрать двигатель и КПП, достаточно будет пары дней.

Другой несомненный плюс – стойкость машины при её «убойной» эксплуатации в экстремальных условиях. Чрезвычайно крепкая ходовая часть: всё вокруг может «сгнить» и рассыпаться от старости, а ГАЗоновские ступицы и мосты останутся.

«Задний мост – деталь, которая вообще никогда не подвергалась ремонту, и масла там никто и никогда не менял с 1984-го года, – делится впечатлениями владелец ГАЗ-53, который и по сей день использует его (уже переведённого на газ) в своём хозяйстве, – коррозии практически нет, всё целое».

Действительно, о качестве металла ГАЗонов, выпущенных в 80-х годах, можно говорить только в превосходной степени. На грузовиках следующего поколения металл был уже намного хуже, гораздо более подверженный воздействию коррозии и менее долговечный.

Вообще, средний срок активной эксплуатации грузовика мог быть различным – в зависимости от условий, в которых ему приходилось работать и общего пробега. В колхозах, где «служила», возможно, самая значительная часть 53-х, грузовик работал до своего списания в среднем 12 лет.

Возможности двигателя ГАЗ-53 были весьма ограниченными, и больше положенных по паспорту 4-4,5 тонн он действительно не мог нормально везти. Хотя перегружать его, естественно, пытались часто, везде и повсеместно.

Например, с наращенными бортами грузили зерно с комбайна до семи тонн за раз (вместо четырёх с половиной). Но мощности мотора с великим трудом хватало для того, чтобы справиться с высокой нагрузкой. Гружёный «по полной» или «с припуском» ГАЗон тянет очень плохо, даже в не очень крутую горку нужно «карабкаться» на первой передаче, также мотор начинает перегреваться.

В условиях нещадной эксплуатации двигатели ГАЗ-53 работали всего по 100-150 тысяч километров до первого капитального ремонта; там, где условия были более благоприятные – и по 400 тысяч. Капремонт мотора можно было делать не менее трёх раз.

Слабое место в конструкции ГАЗона – диск сцепления, шлицов хватает всего на один сезон интенсивной работы. Опорный подшипник в коленчатом вале также больше сезона не всегда выдерживал; отмечают и проблемы с выжимным подшипником.

Рулевое управление – механическое, тугое, иногда «бьющее по рукам». Но ни о каких усилителях в те времена ещё и речи не было. Другой минус – большой расход топлива – в советскую эпоху также был несущественным.

Сейчас это уже трудно представить, но тогда бензин стоил дешевле минералки: в 70-х годах 6-8 копеек за литр; в 80-х уже дороже, однако и тогда абсолютный максимум стоимости бензина составлял 30 копеек за литр. Поэтому ГАЗ-53, переведённые с бензина на газ стали уже «детищем перестройки».

______________________________________________________________________________

Автомобиль ГАЗ-53 и его основные параметры

Автомобиль ГАЗ-53 грузоподъемностью 4 тонны с приводом на заднюю ось (задний мост) предназначен для перевозки различных материалов и грузов по всем видам дорог.

Основные компоненты автомобилей ГАЗ-53 (двигатель, сцепление, коробка передач, карданная передача, тормоза и др.), агрегаты электрооборудования, узлы и детали унифицированы. Технические характеристики автомобиля ГАЗ-53 Грузоподъемность, кг — 4000 Наибольший вес буксируемого прицепа с грузом, кг. — 4000 Вес автомобиля в снаряженном состоянии, кг — 3250 Габаритные размеры автомобиля ГАЗ-53, мм: — длина — 6395 — ширина — 2380 — высота (по кабине без нагрузки) — 2220 База, мм — 3700 Колея передних колес (по грунту) — 1630 Колея задних колес — 1690 Низшие точки (с полной нагрузкой): — картеры ведущих мостов — 265 — передняя ось — 347 Радиус поворота по колее наружного переднего колеса, м — 8 Наибольшая скорость автомобиля ГАЗ-53 с полной нагрузкой без прицепа (на горизонтальном участке дороги с усовершенствованным покрытием),км/ч — 80—86 Контрольный расход топлива при замере в летнее время для обкатанного автомобиля ГАЗ-53, движущегося с полной нагрузкой на четвертой передаче с постоянной скоростью 30—40 км/ч, л / 100 км — 24 Двигатель ГАЗ-53 Число цилиндров и их расположение — 8, V-образное Диаметр цилиндра, мм — 92 Ход поршня, мм — 80 Рабочий объем цилиндров, л — 4,25 Степень сжатия (среднее значение) — 6,7 Максимальная мощность (ограничена регулятором) при 3200 об/мин, л. с. — 115 Максимальный крутящий момент при 2000 — 2500 об/мин, кг/см — 29 Порядок работы цилиндров — 1—5—4—2—6—3—7—8 Трансмиссия машины ГАЗ-53

Сцепление ГАЗ-53 — Однодисковое, сухое

Коробка передач КПП ГАЗ-53 — Трехходовая, с синхронизаторами на третьей и четвертой передачах.

Раздаточная коробка — Имеет две передачи: прямую н понижающую с передаточным числом 1,982

Карданная передача ГАЗ-53 — Открытого типа, имеет карданы с игольчатыми подшипниками. Главная передача ведущих мостов — Коническая, гипоидного типа, передаточное число 6,83

Дифференциал — Шестеренчатый, Кулачковый, конический, повышенного трения Поворотные цапфы — Фланцевые, со ШРУС Ходовая часть ГАЗ-53

Рессоры — Четыре продольные полуэллиптические, концы заделаны в резиновые опоры.

Задняя подвеска ГАЗ-53- имеет дополнительные рессоры.

Амортизаторы — Гидравлические, телескопические двустороннего действия. Установлены на передней оси и обоих мостах. Рулевое управление ГАЗ-53

Тип рулевого механизма — Глобоидальный червяк с трех-гребневым роликом. Передаточное отношение — 20,5 (среднее) Усилитель рулевого управления (ГУР) ГАЗ-53 — Гидравлический. Тормозная система машины ГАЗ-53

Ножные тормоза — Колодочные на четыре колеса. Привод ножных тормозов — Гидравлический с гидровакуумным усилителем.

Ручной тормоз — Центральный барабанного типа. Местоположение: На ведомом валу коробки передач. Электрооборудование машины ГАЗ-53

Система проводки — Однопроводная с соединением минусовой клеммы с массой Напряжение в сети, 6 Генератор — Г130-Г, мощностью 350 Вт Реле-регулятор — РР130 Аккумуляторная батарея — 6-СТ-68-ЭМ Стартер — СТ130-Б с дистанционным включением Катушка зажигания — Б13 дополнительным сопротивлением Прерыватель-распределитель — Р13-В Свечи зажигания — А11-У Кабина ГАЗ-53 — Металлическая, двухместная, двухдверная.

Размеры платформы ГАЗ-53, мм:

— длина — 3 740 — ширина — 2170

— высота бортов — 680 Компрессор — Одноцилиндровый с воздушным охлаждением Регулировочные данные машины ГАЗ-53 Зазор между коромыслами и клапанами на холодном двигателе (температура 15—20°С), мм — 0,25—0,30

Допускается у крайних клапанов обоих рядов (впускных первого и восьмого, выпускных четвертого и пятого цилиндров) устанавливать зазор, мм — 0,15—0,20

Зазор между электродами свечей, мм — 0,8—0,9

Зазор в прерывателе, мм — 0,3—0,4

Свободный ход педали сцепления, мм — 32—42/35—45

Свободный ход педали тормоза, мм — 8—13 Заправочные емкости и объемы машины ГАЗ-53 (л) Топливные баки (емкость) — 200 Картер коробки передач — 3,0 Картер коробки передач с коробкой отбора мощности — 4,2 Картер раздаточной коробки — 1,5 Картер заднего моста — 8,2 Картер переднего моста — 7,7 Картер рулевого механизма — 0,5 Амортизаторы (каждый в отдельности) — 0,41 Картер редуктора лебедки — 0,8 Гидроусилитель рулевого управления — 1,8 Система гидравлического привода ножных тормозов — 0,76

______________________________________________________________________________

______________________________________________________________________________

  • Сцепление ГАЗ-3308, 3309
  • Разборка КПП ГАЗ-3308, 3309
  • Ведущие мосты ГАЗ-3308
  • Раздатка и карданы ГАЗ-3308
  • Карданы ГАЗ-3307, 3309
  • Задний мост ГАЗ-3309, 3307
  • Подвеска ГАЗ-3309
  • Рулевое управление ГАЗ-3309

______________________________________________________________________________

______________________________________________________________________________

  • Сцепление ГАЗ-53, 3307
  • КПП ГАЗ-53, 66
  • Задний мост ГАЗ-53
  • Рулевое управление ГАЗ-53, 66
  • Установка зажигания ГАЗ-53
  • Сцепление ГАЗ-66
  • Ведущие мосты ГАЗ-66
  • Тормозная система ГАЗ-66
  • Лебедка и коробка отбора мощности ГАЗ-66
  • Рабочие системы двигателя ГАЗ-66, ГАЗ-3307
  • Двигатель ЗМЗ-402 Газель ГАЗ-2705
  • Сцепление Газель ГАЗ-2705
  • Коробка передач Газель ГАЗ-2705
  • Передний мост Газель ГАЗ-2705
  • Головка блока цилиндров и распредвал Камминз ISF 2. 8
  • Топливная система двигателя Газель Cummins ISF 2.8
  • Блок цилиндров и поршневая группа двс Cummins ISF 2.8
  • Коленвал двс Камминз ISF 2.8 Газель
  • Двигатель Камминс Валдай ГАЗ-33106
  • Сцепление и КПП Валдай
  • Мосты Валдай
  • Рулевое управление Валдай

Каталоги запасных частей и сборочных деталей

Технические характеристики грузовика самосвала газ-53 и других модификацый

Технические характеристики

Технические характеристики автосамосвала ГАЗ-3307:

ХарактеристикиПоказателиЕд. измерения
Тип двигателяЗМЗ-511.10
Скорость движения (максимум)90км/ч
Грузоподъемность4,5т
Мощность двигателя (номинальная)92кВт
Частота вращения3200об/мин
Число цилиндров двигателя8шт.
Диаметр цилиндра9,2см
Ход поршня8см
Рабочий объем4,25л
Объем бака для горючего105л
Расход горючего на 100 км (скорость 60 км/ч)19,6л
Расход горючего на 100 км (скорость 80 км/ч)26,4л
Размер передней колеи1,7м
Размер задней колеи1,56м
Колесная база3,77м
Просвет под задним мостом0,265м
Просвет под передней балкой0,347м
Тормозной путь (скорость 60 км/ч)36,7м
Вес (полный)7,85т
Вес (снаряженный)3,2т
Ширина2,33м
Высота по кабине2,35м
Длина6,33
м
Тип кузоваразгружаемый на 3 стороны
Размеры кузова внутри (длина, высота, ширина)3,52х0,52х2,28м
Объем кузова (борта стандартные)5м3
Объем кузова (борта надставлные)10м3
Площадь днища кузова8м2

Видео обзор самосвала ГАЗ-3307:

Устройство

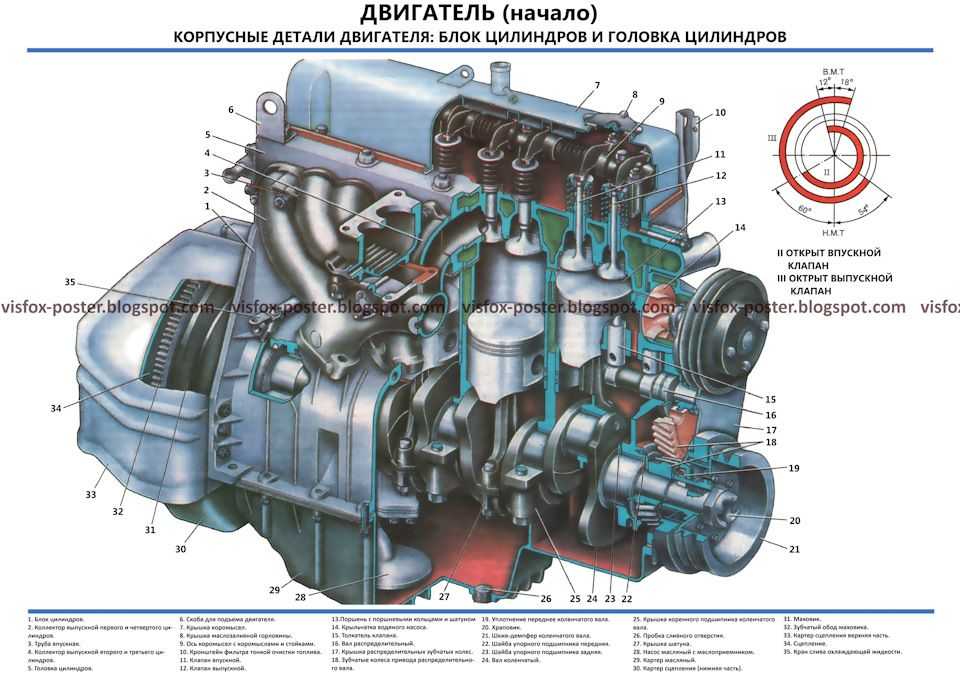

За всю историю производства машины были использованы два бензиновых двигателя. Первый устанавливали до 1967 года — он имел шесть цилиндров. После этого машина оснащалася 4-литровым мотором с восемью цилиндрами. Несколько раз двигатель Газ-53 получал обновления, однако они были незначительными.

Он имеет название ЗМЗ-53. Несмотря на технологичный прорыв, конструкция имела определённые недочёты. Распределитель и катушка зажигания Газ-53 из-за конструкционных ошибок быстро выходили из строя. Запас рабочего ресурса — 400 тысяч км без капитального ремонта. В первые годы выпуска карбюратор был однокамерным — это стало основной причиной высокого расхода топлива. Затем стали использовать двухкамерный, это снизило расход.

Подвеска автомобиля Газ-53 была рессорной зависимой. Передняя часть оснащалась амортизаторами. В конструкцию рулевого механизма не было добавлено гидроусилителя, поэтому управлять транспортом затруднительно, требуется прикладывать немалые физические усилия. Скорости переключаются при помощи двойного выжимания сцепления. Карданная передача состоит из двух валов, они крепятся специальными шарнирами.

Для поддержания оптимальных температурных показателей мотора используется система жидкостного охлаждения. В СССР антифриз и тосол пользователями грузовиков не использовались: в бак охлаждения заливали воду. В зимний период после окончания эксплуатации транспорта воду сливали, а утром заливали снова. При использовании горячей воды удавалось ускорить процесс запуска и прогрева силового агрегата.

Цилиндры расположены в два ряда — по четыре в каждом. На каждый ряд есть по одному блоку цилиндра. Блок и головки производились из алюминия. Головки разделяет впускной коллектор, в центр конструкции которого помещён карбюратор.

Система торможения оснащена гидравлическим приводом. На заднюю и переднюю ось оказывают влияние два разных контура. Стояночный тормоз — механический, состоит из барабанного механизма, который установлен на заднюю часть коробки передач Газ-53.

Технические данные

Модели

Газон Некст выпускается в 2-х модификациях, которые отличаются типами кузова:

  1. C41R11 — стандартная
  2. C41R31 — удлиненная
  3. C42R31 — двухрядная (7 мест)

Габариты

Длина нового грузовика может варьироваться от 6 435 мм до 7 910 мм, что зависит от типа кузова. Его ширина одинакова для всех версий – 2 307 мм. Высота фургона достигает 2 418 мм, а дорожный просвет равен 262 мм, что позволяет газону ездить по многим дорогам, в том числе и тем, которые не отличаются высоким качеством.

Относительно параметров шасси, то они следующие:

— колея передних колес – 1 740 мм;

— колея задних колес – 1 690 мм;

— колесная база – от 3 770 мм до 4 515 мм.

При этом полная масса равна 8 700 кг.

Данные нагрузки

Максимальная нагрузка на переднюю ось и на заднюю отличаются на порядок:

— передняя ось – 2 650 кг;

— задняя ось – 6 600 кг.

Что же касается грузоподъемности, то она зависит от модели. Так, максимальный показатель для версии C41R11 составляет 5 000 кг, тогда как для модификации C41R31 он немного меньше – 4 700 кг.

Двигатели

Новый «ГАЗон» будет оборудоваться двумя силовыми агрегатами, в зависимости от модификации. Это турбированные дизельные двигатели, причем один из них импортный, а другой является сугубо российской разработкой.

Их конструкция во многом схожа.

Оба мотора 4-тактные и располагают охладителем наддувочного воздуха. У них по 4 цилиндра с вертикальным, рядным расположением, а еще оба они заточены под экологические требования Евро-4. Но немало имеется и отличий, которые относятся к мощности, крутящему моменту и рабочему объему.

Импортный агрегат типа Cummins ISF 3.8 e4R располагает объемом в 3,76 литра. Это позволяет мотору развивать мощность в 152,3 л. с. на отметке в 2 600 оборотов. Кроме того, такой двигатель выдает 497 Нм крутящего момента в диапазоне от 1 200 до 1 900 оборотов.

Отечественный двигатель ЯМЗ-5344-20 произведенный на Ярославском моторном заводе, объемом в 4,43 литра. Его мощность меньше, несмотря на преимущество в «кубатуре», и составляет 137 л. с. на 2 300 оборотах. А крутящий момент равен 490 «ньютонам» в диапазоне от 1 200 до 1 900 оборотов.

Максимальная скорость, до которой эти моторы могут разогнать ГАЗ – 100 км/ч.

КПП

На ГАЗон Next установлена новая коробка передач. Это 5-ступенчатая МТ, разработанная для передачи крутящего момента до 500 Нм. Вместе с ней идет однодисковое, сухое сцепление типа Sachs ZF, необслуживаемая карданная передача и главная передача гипоидного типа.

Шасси

Подвеска ГАЗон Next была серьезно модернизирована. Спереди и сзади смонтирована рессорная ходовая часть, укомплектованная стабилизаторами поперечной устойчивости и рессорами в 1 600 мм длинной. Она сочетается с гидравлическими амортизаторами телескопической конструкции, работающими по принципу двустороннего действия.

Технические характеристики и устройство узлов автомобиля

Благодаря высоким техническим характеристикам и ремонтопригодности самосвал продолжает работать не только на промышленных предприятиях, но и в частном хозяйстве. Цельнометаллический, прочный кузов имеет надставные борта, освобождается от груза опрокидыванием на 3 стороны.

В качестве подъемника используется гидроцилиндр. Коробка отбора мощности приводит в действие шестеренчатый насос, наполняющий систему маслом через трубопроводы.

В самосвале ГАЗ-53 разработана 2-местная цельнометаллическая кабина. Внутри салона расположены места для хранения инструментов и запчастей. Панель приборов не содержит амперметра и датчика давления масла. Вместо них — сигнальные лампы. Паспортный номер находится на нижнем фланце правой боковины кабины. Бензиновый бак предусмотрен под сиденьем водителя, заливная емкость — за кабиной, у двери.

Двигатель

Самосвал комплектовался разными типами двигателей. На начальном этапе использовался мотор ГАЗ-11 с 6 цилиндрами мощностью 82 л. с. с 4-уровневой трансмиссией. Машина развивала скорость до 75 км/ч, имела грузоподъемность 3,5 т. Расход топлива на 100 км достигал 22-25 л. После модернизации устанавливали агрегат ЗМЗ-53 на 115 л.

с. Потребление бензина А-76 осталось без изменений.

Для увеличения силовых показателей шасси 53-12 стали оснащать 4-тактной V-образной карбюраторной бензиновой установкой Заволжского моторного завода ЗМЗ-511.10.

Параметры ДВС:

  1. Количество цилиндров — 8.
  2. Рабочий объем — 4,25 л.
  3. Диаметр цилиндров — 92 мм.
  4. Поршневой ход — 80 мм.
  5. Порядок работы — 1-5-4-2-6-3-7-8.
  6. Номинальная мощность — 88,5 л. с.
  7. Давление масла в двигателе — 250 кПа.
  8. Норма расхода топлива ГАЗ-53 — 19,6 л/100 км.

Карбюратор

Устройство карбюратора К-135 отличается от предыдущей версии К-126Б регулировочными параметрами. Механизм имеет ниспадающий поток, открывающиеся заслонки дросселей и балансированную камеру поплавкового типа.

Принцип действия карбюратора следующий. От каждой камеры смесь проходит через впускной провод к цилиндрам. Камера слева дает горючее в 5, 6, 7 и 8 цилиндры, справа — в 1, 2, 3 и 4.

Система охлаждения

Система охлаждения двигателя — жидкостная, закрытого типа. В качестве охлаждающей жидкости используется низкозамерзающий Тосол А-40.

Электрическое оборудование

На самосвале установлено электрооборудование постоянного тока. Номинальное напряжение в сети составляет 12 В. Схема электропроводки: детали соединяются по одному проводу, металлические части кабины служат вторым проводом, прикрепляющим все отрицательные выводы проводки. Аккумуляторная батарея 6-СТ-75-ЭМ предназначена для питания потребителей и пуска мотора с помощью реле стартера.

Для подзарядки аккумулятора установлен генератор 1250-Г3 переменного тока мощностью 560 Вт, работающий совместно с регулятором напряжения. При попадании пыли и грязи в щеткодержатели возможно зависание щетки, воспламенение контактных колец. С этой целью необходимо проверить генератор.

Стартер СТ230-А1 установлен к картеру сцепления справа. При неисправностях, связанных с большим падением напряжения и снижением мощности, выполняют ремонт стартера.

Система зажигания — батарейная, бесконтактная, транзисторная. Для предохранения от воспламенения проверяют надежность закрепления проводов, очищают катушку от грязи и масла.

Размеры и сколько весит

Габаритные размеры самосвала:

  • длина — 6400 мм;
  • ширина — 2470 мм;
  • высота по кабине — 2200 мм.

Габариты бортовой машины:

  • длина — 6395 мм;
  • ширина — 2530 мм;
  • высота — 2220 мм.

Размеры кузова составляют 3740х2110х1960 мм. Объем кузова зависит от рамы и перевозимого груза: сыпучие материалы, длинномеры или металлолом. В стандарте — 5,2 м³. Для увеличения вместительности платформу увеличивают путем наращивания бортов.

В автомобиле ГАЗ-53 вес без нагрузки достигает 3,75 т, полная масса — 7,4 т. Максимальная масса буксируемого прицепа составляет 3,5 т, без тормозной системы — 750 кг. Шины установлены пневматические радиальные размерностью 8,25R20 (240R508) и диагональные 8,25-20» (240-508»). Давление в шинах — 280-390 кПа (передние) и 500-620 кПа (задние).

Устройство

За всю историю производства машины были использованы два бензиновых двигателя. Первый устанавливали до 1967 года — он имел шесть цилиндров. После этого машина оснащалася 4-литровым мотором с восемью цилиндрами. Несколько раз двигатель Газ-53 получал обновления, однако они были незначительными.

Он имеет название ЗМЗ-53. Несмотря на технологичный прорыв, конструкция имела определённые недочёты. Распределитель и катушка зажигания Газ-53 из-за конструкционных ошибок быстро выходили из строя. Запас рабочего ресурса — 400 тысяч км без капитального ремонта. В первые годы выпуска карбюратор был однокамерным — это стало основной причиной высокого расхода топлива. Затем стали использовать двухкамерный, это снизило расход.

Подвеска автомобиля Газ-53 была рессорной зависимой. Передняя часть оснащалась амортизаторами. В конструкцию рулевого механизма не было добавлено гидроусилителя, поэтому управлять транспортом затруднительно, требуется прикладывать немалые физические усилия. Скорости переключаются при помощи двойного выжимания сцепления. Карданная передача состоит из двух валов, они крепятся специальными шарнирами.

Для поддержания оптимальных температурных показателей мотора используется система жидкостного охлаждения. В СССР антифриз и тосол пользователями грузовиков не использовались: в бак охлаждения заливали воду. В зимний период после окончания эксплуатации транспорта воду сливали, а утром заливали снова. При использовании горячей воды удавалось ускорить процесс запуска и прогрева силового агрегата.

Цилиндры расположены в два ряда — по четыре в каждом. На каждый ряд есть по одному блоку цилиндра. Блок и головки производились из алюминия. Головки разделяет впускной коллектор, в центр конструкции которого помещён карбюратор.

Система торможения оснащена гидравлическим приводом. На заднюю и переднюю ось оказывают влияние два разных контура. Стояночный тормоз — механический, состоит из барабанного механизма, который установлен на заднюю часть коробки передач Газ-53.

Технические характеристики ГАЗ-53

Прежде чем изучить технические характеристики двигателя ГАЗ 53, целесообразно более подробно ознакомиться с особенностями модели. Она представляется одним из популярных машин, поскольку в период с 1961 по 1993 годы было выпущено свыше 4 млн единиц транспортных средств.

С момента выпуска первой серии специалисты Горьковского автомобильного завода постоянно совершенствовали фургон, модернизируя его с целью улучшениях технических показателей. Кузов ГАЗ 53 цельнометаллический, что делает его прочным и надежным.

ГАЗ 53 широко применялся в различных сферах

Рабочие показатели ГАЗ 53 А напрямую зависят от рассматриваемой модификации. Для большинства из них характерные стандартные значения:

  • компоновка — переднемоторный грузовой автомобиль с задним приводом;
  • разновидность двигателя — ЗМЗ-53;
  • тип охлаждения — жидкостное;
  • коробка передач — МКПП с 4 ступенями + задняя передача;
  • вес — 3,2 тонны;
  • максимальная грузоподъемность — 4,5 тонны;
  • размер шин — 24-50,08 см;
  • размер колес — 8,25-20 дюймов;
  • объем топливного бака — 90 литров;
  • тип топлива — бензин А-76;
  • максимальная скорость движения — 90 км/ч на трассе;
  • расход топлива — 24-30 л/100 км.

Обслуживание

У двигателя ГАЗ 53 неплохой ресурс. Мотор отличается высоким уровнем выносливости. Он обеспечивает длительный срок эксплуатации транспортного средства, практически не подвергается частым поломкам и не выходит из строя.

Чтобы увеличить эксплуатационный ресурс двигателя, следует регулярно проводить техническое обслуживание мотора. Оно включает в себя следующие работы:

Регулярную замену моторного масла. Оптимальный показатель для замены — это прохождение транспортным средством свыше 6 тыс. км. В качестве моторного масла специалисты рекомендуют применять минеральный тип состава или полусинтетику. Такие жидкости подходят для УАЗов и Волг.

Настройку положения головки блоков, подтяжку крепежных элементов коллектора. Последний известен, как паук. Процедуру рекомендуется выполнять каждые 1-2 тыс. км пробега автомобиля. Если в процессе эксплуатации была заменена прокладка ГБЦ или ремонт другого элемента системы, процедура является обязательной. Стоит учесть, что выполнение подтяжки следует проводить, когда двигатель остынет.
Проверять и регулировать уровень жидкости в системе охлаждения. Эта процедура способна перейти в разряд ежедневных

Особенно важно это делать летом, так как повышение температуры способно вызвать перегрев двигателя. Ремонт охлаждающей системы мотора стоит дорого

Поэтому, если не хочется переплачивать за ошибку, следует ответственно отнестись к данному пункту.
Регулировать положение клапанов. От того, как установлен клапан, зависит работоспособность мотора и величина компрессии в процессе эксплуатации. Сразу стоит отметить, что газораспределительная система собрана качественно, поэтому каждый день настраивать клапаны не нужно. В основном процедуру рекомендуют проводить после замены прокладок головки блока цилиндров.
Контролировать уровень масла, которое находится в емкости внутреннего сгорания. В основном это касается владельцев Волг и УАЗов. Подобная процедура проводится для обеспечения элементов и механизмов необходимым количеством смазывающей жидкости во время эксплуатации транспортного средства.

Для отслеживания внутри емкости предусмотрен уровень, который позволит вовремя определить недостаток масла и долить его.
Проводить внешний осмотр автомобиля. Дело в том, что во время поездок могут произойти разные поломки, одна из которых способна привести к образованию течи масла из двигателя. Многие утверждают, что это одна из главных проблем двигателя, которая требует решения. Если течь была обнаружена, необходимо как можно быстрее принять меры по ее устранению.

Дополнительно опытные водители и мастера рекомендуют периодически разбирать силовой агрегат, чтобы проверить его работоспособность и состояние. Разборка и сборка осуществляются посредством использования набора ключей. Для проведения работ потребуется опыт, поэтому начинающим водителям лучше обратиться за помощью профессионалов.

Для замены масла потребуется выполнить следующие действия:

  1. Демонтировать крышку горловины емкости и снять ее.
  2. Снять пробку, которая закрывает сливное отверстие.
  3. Дождаться, пока стечет масло.
    Предварительно рекомендуется подставить под горловое отверстие заранее подготовленную емкость.
  4. Удалить фильтр и заменить его на деталь.
  5. Залить небольшое количество жидкости в полость обновленного фильтра.
  6. Залить моторное масло в емкость силового агрегата.

Далее необходимо запустить мотор и дать ему прогреться. Это поможет ускорить распределение масла по всем механизмам конструкции. Последний шаг заключается в проверке наличия протечек. Если их нет, замену топливной жидкости можно считать успешно завершенной. Если они присутствуют, необходимо устранить протечку и долить масло до нужного уровня.

53-я модификация ГАЗ отличается несколькими достоинствами:

  • легкость управления;
  • проходимость по любым дорогам;
  • надежность сборки;
  • выполнение ремонта вне зависимости от условий;
  • доступная стоимость запчастей;
  • пробег без капремонта — около 400 тыс. км.

Минусами самосвала называют:

  • слабое сцепление и тормозная часть;
  • разрыв соединений распредвала и карданного вала;
  • вытекания жидкости через сальники мотора и коренного подшипника.

В целом, шоферы отмечают хорошее качество металлических элементов машин выпуска 1980-х гг. Среднее время эксплуатации транспорта без поломок составляет 12 лет.

Технические характеристики

Характеристики машины во многом определяют сферу использования самосвала. Хоть на протяжении всего времени выпуска было много модификаций, но основные технические характеристики модели оставались практически одинаковыми.

Тип машиныСамосвал
Колесная формула4 x 2
Вес самосавала, кг7400
Максимальная нагрузка для передней оси , кг1810
Максимальная нагрузка для задней оси , кг5590
Максимальная подъемность грузов, кг4000
Вес снаряженного самосвала, кг3250
Максимальная скорость (км/ч)80
МоторЗМЗ-53-18
Мощность мотора (л. с.)120
Тип подвескирессорная
Кабинаметаллическая
Вместительность топливного бака, л190 основной газовый баллон и 60 дополнительный
Экологический типЕвро-0

Какое давление должно быть в шинах по марке легкового автомобиля: таблица

Каждый автопроизводитель в обязательном порядке указывает, какое давление в шинах должно быть для оптимальной эксплуатации машины. Соблюдение допустимых порогов является обязательным, если условия нарушены – это может вызвать негативные последствия:

  • снижение управляемости;
  • увеличение расхода топлива;
  • возможность повреждения покрышки и диска;
  • интенсивный износ резины.

В совокупности факторы снижают комфорт вождения. Следовательно, рекомендуемое давление необходимо соблюдать, не смотря на доводы «опытных» автомобилистов. Правильное количество воздуха внутри шин гарантирует необходимую безопасность во время езды.

Единицы измерения давления в шинах


Измеряется тремя общепринятыми шкалами:

  • BAR;
  • PSI;
  • Ат;
  • Кг/см²;
  • МПа – более удобно применять кПа.

Разница между ними – область применения. В странах СНГ популярны технические атмосферы, паскали и метрическая система (Кг/см²;). В Европе и Америке измерения осуществляются в фунтах на квадратный дюйм и барах.

Соотношение единиц измерения между собой:

  • 1 кг/см²=98 кПа;
  • 1 БАР= 100кПа;
  • 1PSI= 6,89 кПа.

Какое давления в шинах должно быть летом

Для периода летней жары актуально принудительно занижать накачку резины. При повышении температуры воздуха и нагреве асфальта, покрышки также накаляются, что приводит к увеличению объема воздуха внутри баллона. К примеру, во время передвижения по трассе самопроизвольное расширение увеличивает давление на 0,2-0,3 БАР, что провоцирует износ шин и жесткость хода.Показатели актуальны для легкового седана, джипа и грузовой машины, независимо от конструкции баллона.

Какое давление в покрышках должно быть зимой

Для зимней эксплуатации рекомендуется наоборот перекачивать покрышки. Факт вызван обратной реакцией воздуха на замерзание – плотность газа увеличивается, что провоцирует падение давления.

Во время выезда из теплого гаража, перепад температуры может составлять до 30 °С, что непременно вызовет падение давления на 0,3-0,4 Ат. Следовательно, предварительно необходимо резину перекачать на величину изменения. Это актуально для задних и передних колес, при этом тип машины не имеет значения, будь то внедорожник или городской лифтбек.

Определить конкретное давление поможет сервисное руководство или специальная табличка, бирка, как правило, прикреплена на водительской двери или под капотом.

Если у легковушек достаточно установить номинальный показатель один раз и поддерживать его, то с грузовиками все сложнее. Обычно грузовик делится на тягач и полуприцеп/прицеп (фура). Здесь используется два порога:

  • пустой;
  • с грузом.

Нормальная накачка шин фуры составляет от 4,0 до 6,5 Ат без загрузки, под тяжестью показатель увеличивается на 0,5 – 1,0 единицы. Точный порог зависит от модели автомобильных шин, разновидности транспорта, количества колес и нагрузки на ось.

Таблица давления в шинах по размеру для грузовиков
Тип машины Давление передняя ось Давление задняя ось
Пустой Груженый Пустой Груженый
ЗИЛ 130 самосвал 4,5 4,5 5,0 6,5
ЗИЛ 130 Бычок 5,0 4,8 5,2
ГАЗ 2217 Соболь 2,4 2,4 2,6 2,6
Погрузчик JCB 3CX 3,3 3,5 3,3 3,5
Трактор МТЗ 80 1,4 0,8 2,5 1,4
Трактор МТЗ 82 1,4 1,4
Трактор Т25 1,5 2,0 0,9 1,2

Для легковых авто, нормы накачки колес обычно составляют от 2,0 до 2,5 Ат, в зависимости от конструкции машины и типа покрышек. Узнать необходимые параметры можно в руководстве пользователя или паспорте ТС.

Об истории модели

Работа над созданием машины, которая должна была прийти на смену ГАЗ-53/ГАЗ-52, началась ещё в конце 70-х годов. Первые опытные образцы, под заводским индексом ГАЗ-4301, были построены в 1979 году. Вторая серих опытных машин была закончена в 1981 году. Автомобиль получил более просторную и современную, на тот момент двухместную кабину, оборудованную более эффективной системой вентиляции и отопления.

Есть мнение, что при её создании инженеры-конструкторы ГАЗа ориентировались на кабину западногерманских грузовиков «Магирус-Дойтц», крупная партия которых была закуплена Советским Союзом для работы на БАМе и других ударных стройках Сибири и Дальнего Востока.

«Магирус-Дойтц».

Параллельно с карбюраторной шло создание и дизельной версии нового горьковского грузовика. В декабре 1986 года предприятие завершило испытания ГАЗ-ЗЗО7, и в 1989 году эта модель была запущена в серийное производство. Основным двигателем ГАЗ-3307 стал мотор ЗМЗ-5231.10.

Эпоха карбюраторных грузовиков уходила в прошлое, и они постепенно вытеснялись дизельными «собратьями» – сначала с 6-цилиндровым дизелем воздушного охлаждения ГАЗ-542 мощностью 125 л.с., выпускавшегося по лицензии немецкой фирмы «Deutz», а потом и с турбодизелем Минского моторного завода Д-245.7.

Опытный ГАЗ-4301 – прообраз будущего ГАЗ-3307.

В 1996-1997 годах грузовики ГАЗ-ЗЗО7 не выпускались, затем они вернулись в серийное производство завода, хотя и в довольно скромных объёмах. Серийное производство модели с бензиновыми двигателями ЗМЗ был прекращён в 2009 году, однако их мелкосерийный выпуск продолжился. Речь идёт о сертифицированных для государственных структур специальных версиях. На свободном рынке грузоперевозок ГАЗ-3307, конечно же, уже давно не является конкурентоспособным и практически не имеет шансов найти покупателей.

С конца 2016 года на эти немногочисленные новые ГАЗ-ЗЗО7 стали устанавливать модернизированные инжекторные бензиновые двигатели ЗМЗ-524400 типа V8 мощностью 137 л. с. с гидрокомпенсаторами клапанов в ГРМ, с распределенным впрыском топлива (бензин АИ-92 и АИ-95) и каталитическим нейтрализатором (Евро-4). В отличие от бензиновых грузовиков прежних выпусков, ГАЗ-3307 образца 2016 года оснащен пневмогидравлическим приводом тормозов и АБС, а также гидроусилителем руля пластинчатого (шиберного) типа.

Самодельные варианты применения ДВС ЗМЗ 53

В связи с неприхотливостью двигателей серии ЗМЗ 53, их доступностью и относительно невысокой стоимостью многие «самоделкины» нередко пытаются «внедрить» ДВС на другие марки автомобилей. Например, на Газель уже устанавливались подобные агрегаты.

Несмотря на довольно внушительные габариты, у «газоновских» моторов относительно небольшой вес (230-270 кг), и двигатель все же помещается под капотом Газели, не очень сильно нагружая автомобиль. Ставят эти моторы и на УАЗ с соответствующими переделками (меняют радиатор, переваривают крепления ДВС и т.д.)

Пример самодельного трактора с использованием двигателя ЗМЗ 53

Трансмиссия

Сцепление однодисковое, сухое фрикционное, с демпфером крутильных колебаний на ведомом диске Привод сцепления – гидравлический, с периферийными нажимными пружинами.

Двигатель работает в связке с механической пятиступенчатой коробкой переключения передач (автомобили первых лет выпуска оснащались 4-х скоростными МКПП), полностью синхронизированной, с постоянным зацеплением шестерён. Передаточные числа МКПП: I передача – 6,55; II передача – 3,933; III передача –  2,376; IV передача – 1,442; V передача – 1,000; Задний ход – 5,735.

Шасси ГАЗ-3307.

Карданная передача представляет собой два вала открытого типа с промежуточной опорой, три карданных шарнира на игольчатых подшипниках. Передача главная – коническая, одинарная, гипоидного типа, с передаточным числом 6,17. Дифференциал – конический, шестерёнчатый. Полуоси – полностью разгруженные. Задний мост с тормозами и ступицами имеет вес 270 кг.

  • Автор: Владимир
