Устройство двигателя скутера — СКУТЕРЫ И МОТОЦИКЛЫ

По старой-доброй традиции нашего сайта — изучение устройства двигателя мы с вами будем проводить на реальном примере. С поиском жертвы для примера особо мучится мы не будем, а возьмем самый обычный четырехтактный двигатель китайского производства — распилим его и заодно изучим его внутреннее содержимое.

Тем более, что двигатели современных скутеров, имеют очень схожее устройство и единую компоновочную схему, поэтому двигатель, который мы сегодня с вами будем рассматривать по своей конструкции и устройству практически ни чем не будет отличаться от своих собратьев из Японии или Европы. За исключением незначительных мелочей.

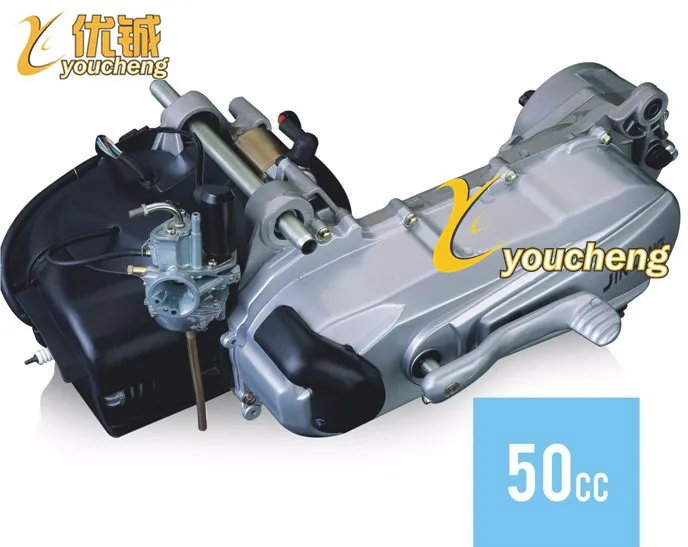

Жертва: обычный китайский NONAME с каким-то нереально забубененным числовым индексом: JL1P39QMB-2.

В данном двигателе есть несколько важных или не очень узлов механизмов и систем без которых невозможна его полноценная работа. Каждый узел механизм или система, по ходу статьи мы с вами будем рассматривать более детально.

Система питания

Система питания данного двигателя состоит из двух основных элементов: карбюратора и воздухоочистителя, также в систему питания входят дополнительные элементы в виде патрубков, коллекторов, топливных кранов и трубок.

Расположение элементов системы питания на других моделях двигателей может существенно отличатся, а некоторые элементы могут и вовсе отсутствовать, например — карбюратор. На современных двигателях его уже и не ставят в виду несовершенства конструкции.

Принцип работы системы питания

Под действием разряжения — создаваемым поршнем в камере сгорания — атмосферный воздух сначала устремляется в впускное отверстие воздухоочистителя где он подвергается очистке от пыли и далее — уже очищенный воздух через соединительный патрубок поступает в карбюратор.

В карбюраторе воздух насыщается парами бензина до необходимой пропорции и потом в виде горючей смеси по впускному коллектору — через открытый впускной клапан — поступает прямиком в камеру сгорания где происходит процесс горения.

Система охлаждения

Система охлаждения установленная на этом двигателе — относиться к системам охлаждения воздушно-принудительного типа. Данные виды систем охлаждения очень просты, дешевы в производстве, надежны не требуют обслуживания и практически никогда не ломаются, но малоэффективны.

Устройство системы охлаждения

Система охлаждения, в нашем случае воздушно-принудительного типа — устроена не просто, а очень просто, можно даже сказать, что до безобразия просто… В основе ее конструкции находиться самый обычный вентилятор центробежного типа, или если говорить правильно: крыльчатка вентилятора, которая прикручена болтами к жестко связанному с коленчатым валом ротору генератора.

После запуска двигателя — крыльчатка вентилятора начинает вращаться — создавая поток воздуха, который для повышения эффективности работы системы охлаждения с помощью специальных кожухов движется в нужном направлении для обдува наиболее нагреваемых деталей двигателя: головки блока цилиндров и самого цилиндра.

Крыльчатка вентилятора спрятана за кожухом охлаждения, расположенным с правой стороны двигателя.

Кожухи охлаждения по которым нагнетаемый вентилятором воздух движется вдоль охлаждаемых деталей двигателя — равномерно обдувая и далее — через специальные каналы в кожухах охлаждения — горячий воздух отводится наружу.

Наиболее нагреваемые детали двигателя: головка блока цилиндров и цилиндр — имеют развитое оребрение, что позволяет увеличить в несколько раз площадь охлаждения и тем самым улучшить эффективность работы системы охлаждения.

Генератор

Генератор устанавливаемый на данном двигателе относиться к генераторам маховичного типа, переменного тока с возбуждением от постоянных магнитов. Генератор состоит из двух основных элементов: ротора и статора, также для обеспечения своевременного формирования искры на свече зажигания в генератор внедрен дополнительный модуль в виде магнитоиндукционного датчика.

Добраться до статора генератора можно будет только после снятия крыльчатки вентилятора и ротора с цапфы коленчатого вала.

Система смазки

Система смазки установленная на данном двигателе относиться к системам смазки комбинированного типа: часть деталей смазывается под давлением, а другая часть разбрызгиванием или посредством «масляного тумана», который образуется во время работы двигателя.

Система смазки является одной из самых важных систем двигателя — без которой невозможна его работа. Любые неисправности в данной системе заканчиваются для двигателя либо разрушением деталей либо полным «клином» двигателя, а чаще всего и тем и другим.

Также стоит учитывать, что система смазки является дополнительным элементом системы охлаждения двигателя.

Система смазки состоит из двух основных деталей: масляного насоса и его привода. На данном двигателе привод масляного насоса осуществляется шестерней непосредственно от коленчатого вала двигателя. На других моделях двигателей привод масляного насоса может быть осуществлен посредством цепи.

Также, для обеспечения полноценной работы системы смазки в ее конструкции существует несколько дополнительных модулей: обратные клапана, фильтры, маслопроводы, радиаторы, щупы, датчики давления и прочие устройства.

Основные элементы системы смазки

Масляный насос в снятом виде

Работа системы смазки

Во время работы масляного насоса — моторное масло находящееся внутри картера двигателя под действием разряжения — создаваемым масляным насосом начинает увлекаться в приемное отверстие масляного фильтра и далее через масляный канал поступает в приемное отверстие корпуса масляного насоса.

В корпусе масляного насоса — моторному маслу сообщается давление под действием которого оно через масляный канал устремляется в основную масляную магистраль.

Основная магистраль в свою очередь разделяется на два отдельных канала, по одному из которых — моторное масло под действием давления через канал в цилиндре поступает к головке блока цилиндров — смазывая и охлаждая детали газораспределительного механизма, а по второму каналу — моторное масло поступает в специальную полость расположенную на щеке коленчатого вала.

В полости на щеке коленчатого вала — под действием центробежной силы возникающей во время вращения коленчатого вала — моторное масло устремляется в специальный канал расположенный в пальце нижней головки шатуна — осуществляя принудительную смазку подшипника нижней головки шатуна .

Масляные каналы системы смазки деталей головки блока цилиндров

Все остальные детали двигателя смазываются посредством разбрызгивания масла либо масляным туманом.

Кривошипно-шатунный механизм

 Кривошипно-шатунный механизм состоит из двух основных деталей — поршня и коленчатого вала.  Поршень воспринимает на себя энергию расширяющихся газов в камере сгорания головки блока цилиндров — совершая возвратно-поступательные движения, а коленчатый вал через жестко связанный с поршнем шатун посредством поршневого пальца  — преобразует возвратно-поступательные движения поршня во вращательное движение коленчатого вала.

Основные детали кривошипно-шатунного механизма

Газораспределительный механизм

Газораспределительный механизм установленный на этом двигателе имеет тип: ОНС и состоит из нескольких деталей: впускного и выпускного клапана, распределительного вала, коромысел, приводной цепи, натяжителя приводной цепи, направляющих приводной цепи и других деталей.

Газораспределительный механизм осуществляет своевременную подачу рабочей смеси в камеру сгорания и отвод из нее отработавших газов.

Работа газораспределительного механизма

Во время работы двигателя — распределительный вал приводимый во вращение цепью от коленчатого вала с помощью кулачков расположенных на его поверхности поочередно открывает впускной и выпускной клапан.

Для предотвращения соскакивания цепи газораспределительного механизма с звездочек — цепь находиться в постоянном натяжении с помощью специального натяжителя цепи, и ограничена от смещения с оси двумя направляющими: верхней и нижней.

Кулачок расположенный на рабочей поверхности распределительного вала в определенный момент — подходит к опоре коромысла и далее под действием кулачка — коромысло проворачивается на своей оси и второй опорой воздействует на стержень клапана.

Положение распределительного вала когда клапан закрыт

Положение распределительного вала когда клапан открыт

Детали привода газораспределительного механизма

Механизм электрического запуска двигателя

Механизм электрического запуска состоит из двух основных деталей: электрического стартера и механизма взаимодействия стартера с двигателем скутера, в нашем случае роль механизма взаимодействия — выполняет бендикс, на других моделях скутеров вместо бндикса может устанавливаться обгонная муфта стартера.

Каждый из этих механизмов взаимодействия имеет ряд достоинств и ряд недостатков, но в любом случае — обгонная муфта стартера, по своим эксплуатационным свойствам предпочтительнее бендикса.

Работа механизма электрозапуска

После нажатия кнопки «Start» — выходной вал электростартера начинает интенсивно вращать первичную шестерню бендикса. По достижении определенных оборотов — первичной шестерни — механизм внутри бендикса срабатывает — вторичная шестерня входит в зацепление с зубьями наружного шкива вариатора — между стартером и двигателем образуется прямая связь, двигатель начинает вращаться и происходит его запуск.

После запуска — вторичная шестерня бендикса, в автоматическом режиме выходит из зацепления и связь стартера с двигателем разрывается.

Трансмиссия двигателя

Трансмиссия, установленная на этом двигателе относится к автоматическим типам трансмиссий — полностью освобождающая водителя от необходимости включать-выключать передачи, либо управлять работой сцепления или производить какие-либо другие действия.

Функцию передачи крутящего момента от двигателя на задний редуктор и затем на заднее колесо скутера — осуществляет автоматический вариатор механического типа — находящийся в жесткой связке с автоматическим центробежным сцеплением.

Передача крутящего момента в вариаторных типах трансмиссий скутеров осуществляется с помощью клинового ремня.

Основные детали трансмиссии

Работа трансмиссии скутера

После запуска двигателя, передний шкив вариатора жестко связанный с коленчатым валом, начинает вращаться — передавая определенную часть своего вращения с помощью ремня, второму шкиву вариатора.

В зависимости от оборотов двигателя и настройки вариатора — количество оборотов передаваемое на задний шкив вариатора может быть разным.

Автоматическое сцепление, которое находиться в жесткой связке с задним шкивом вариатора, по достижении определенных оборотов заднего шкива вариатора — срабатывает, между двигателем и задним колесом скутера образуется прямая связь, за счет чего происходит трогание и дальнейшее движение скутера.

После дальнейшего увеличения оборотов двигателя — вариатор в зависимости от скорости движения скутера и оборотов двигателя в полностью автоматическом режиме изменяет передаточное число трансмиссии до оптимального значения.
