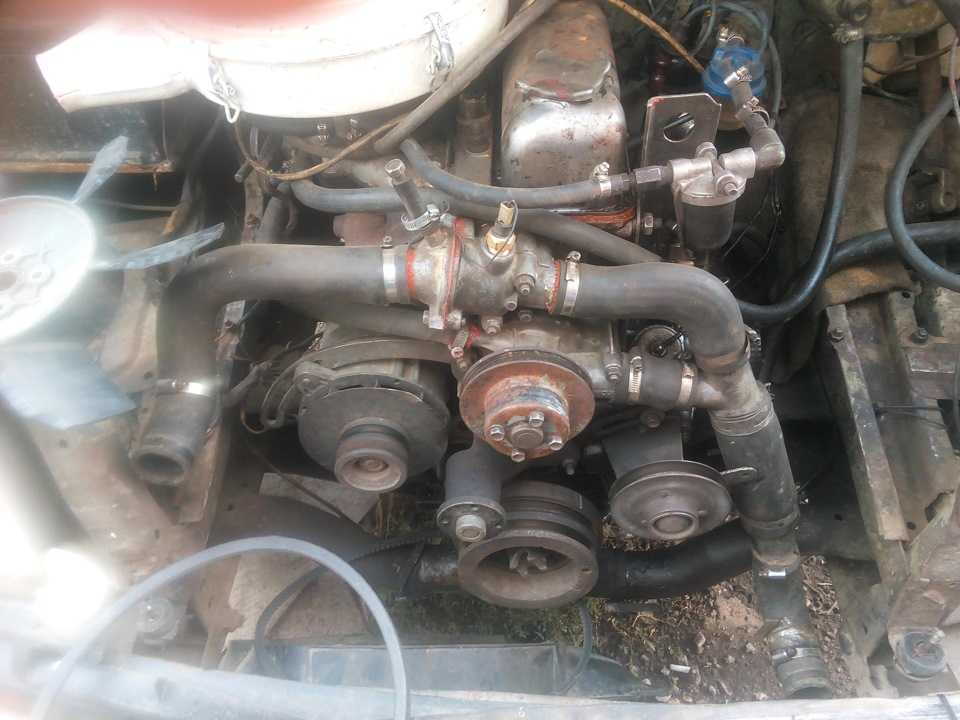

Система охлаждения ЗМЗ-406: принцип работы

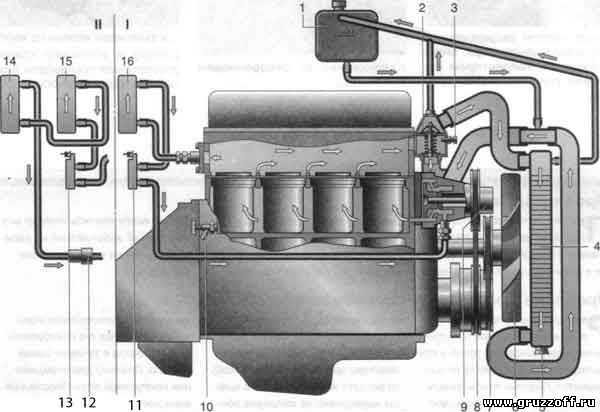

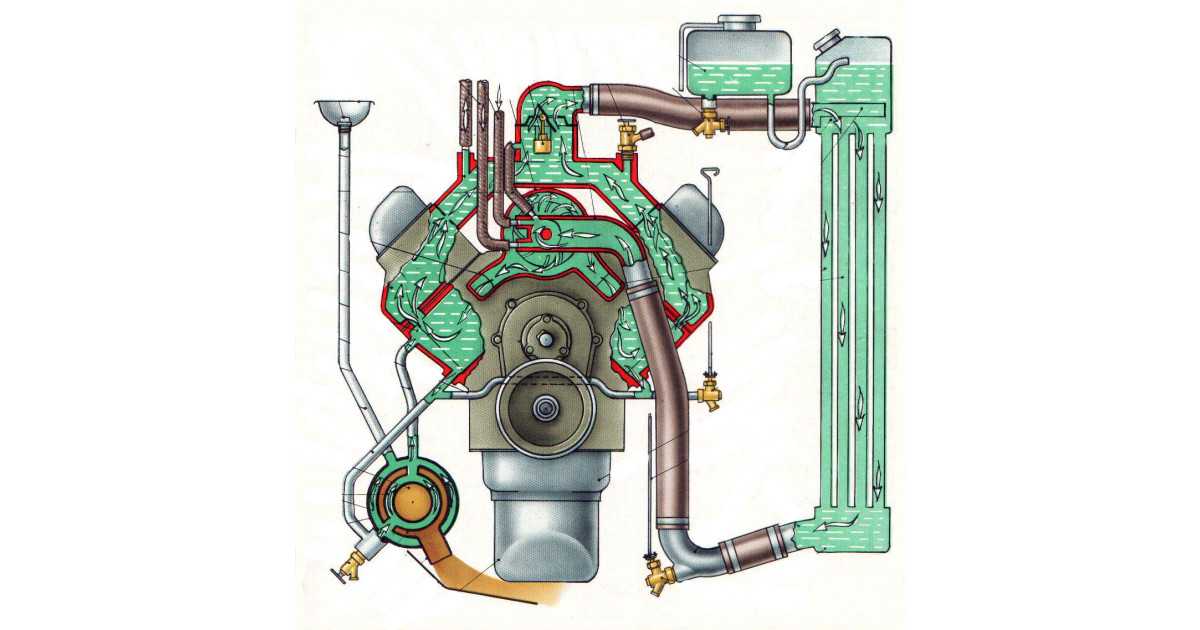

Схема системы охлаждения ЗМЗ-406
Она является закрытой, жидкостной и состоит из стандартных узлов и элементов, которые входят в систему охлаждения любого другого двигателя. Система включает в себя термостат, радиатор, патрубки, рубашку охлаждения, помпу и другие элементы.
Также есть и другие детали. Это сливной кран на блоке цилиндров, радиатор отопителя, кран отопителя и электромотор, узел подогрева дросселя, датчики температуры, вентилятор, клапаны термостата.

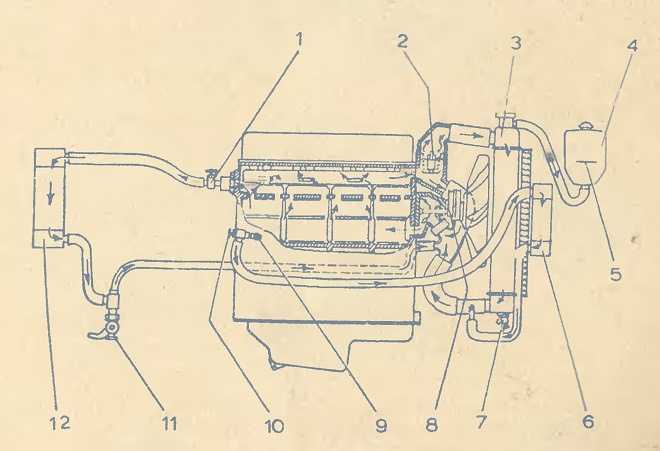

Особенности системы охлаждения ГАЗ-3110
Система охлаждения жидкостная закрытая с принудительной циркуляцией жидкости.
Герметичность системы охлаждения позволяет двигателю работать при температуре охлаждающей жидкости, превышающей 100º С,
но при загорании сигнализатора перегрева охлаждающей жидкости (выше 105° С) двигатель должен быть остановлен и причина перегрева устранена.
Система охлаждения состоит из рубашки охлаждения двигателя, радиатора, водяного насоса, термостата, расширительного бачка и соединительных шлангов и трубок.
К системе охлаждения также подсоединен радиатор отопителя.
Давление в системе создает водяной насос, который приводится в действие ремнем от коленчатого вала.
Из насоса жидкость подается в рубашку охлаждения двигателя.
Из рубашки жидкость поступает в термостат.
В зависимости от температуры жидкости дальше она проходит в водяной насос (при низкой температуре) или в радиатор (при высокой температуре), откуда, охладившись, поступает в водяной насос.
На автомобилях с двигателем ЗМЗ—4062 установлен злектрический вентилятор, закрепленный на кожухе вентилятора, который в свою очередь закреплен на радиаторе.
На автомобилях с двигателями ЗМЗ—402 или ЗМЗ—4021 вентилятор приводится в действием ремнем от коленчатого вала двигателя.
Система охлаждения заполнена охлаждающей жидкостью Тосол—А40М.
Не рекомендуется заполнять систему охлаждения водой, так как в состав тосола входят антикоррозионные и антивспенивающие присадки, а также присадки, препятствующие отложению накипи.
Уровень охлаждающей жидкости в расширительном бачке на холодном двигателе должен быть но метке MIN или выше её на 20 — 40 мм.
При необходимости, долейте охлаждающую жидкость в расширительный бачок.
В случае частой доливки проверьте герметичность системы. При значительной утечке жидкости для восстановления уровня допускается в исключительных случаях использование воды. При этом неизбежно понизится плотность смеси и повысится температура её замерзания. Поэтому при первой возможности следует заменить смесь свежей охлаждающей жидкостью.
Источник
Термостат
Он в системе охлаждения ЗМЗ-406 играет роль клапана, перенаправляющего охлаждающую жидкость с малого круга на большой. Двигатель рассчитан на работу при температурах от 87 до 103 градусов.
В процессе прогрева двигателя термостат закрыт, что дает возможность быстрее прогреть ДВС до его рабочей температуры.
Когда охлаждающая жидкость нагреется до 60 градусов, термостат откроется и жидкость пойдет по большому кругу системы охлаждения через радиатор.
Многие водители автомобилей, оснащенных этими двигателями, считают, что термостат – это слабое звено в схеме системы охлаждения. Часто узел заклинивает и мотор подвергается перегреву либо не греется вовсе. Решением проблемы служит полная замена термостата.
Термостат распределяет потоки охлаждающей жидкости. Он имеет два клапана – байпасный и основной. Схема работы термостата следующая.
Когда мотор не прогрет, то основной клапан еще закрыт. Жидкость движется по малому кругу, который начинается в рубашке охлаждения и ГБЦ, а затем проходит мимо радиатора. При этом тосол будет возвращаться обратно к помпе.
Когда будет достигнута рабочая температура, откроется основной клапан, а байпасный закроется. Когда температура достигнет температуры 94°С, основной клапан откроется полностью. Жидкость будет двигаться по рубашке в блоке.
Затем пойдет через основной клапан, а далее в радиатор. Это большой круг системы охлаждения ЗМЗ-406.
Охлаждение двигателя газель 405 инжектор

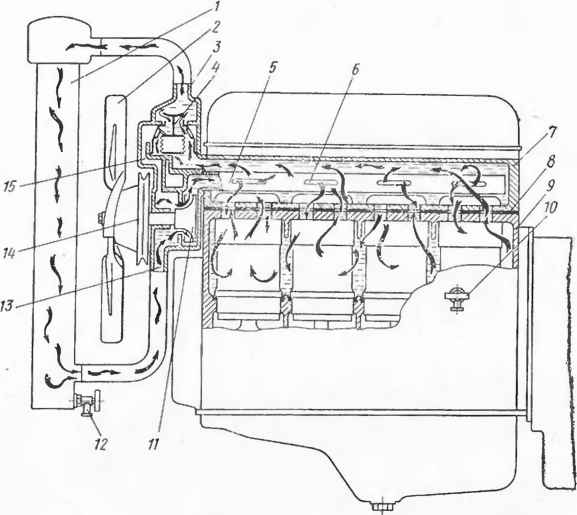

Система охлаждения двигателя состоит из рубашек охлаждения блока цилиндров 6 и головки цилиндров 1, водяного насоса 5 с электромагнитной муфтой, термостата 2, сливной пробки 7, датчика температуры охлаждающей жидкости системы управления 3.
Циркуляция охлаждающей жидкости в системе создается центробежным водяным насосом, приводимым от коленчатого вала.
Насос подает жидкость в рубашку охлаждения 6 блока цилиндров, откуда жидкость поступает в рубашку 1 головки цилиндров и далее в корпус термостата 2.
Термостат 2 автоматически регулирует подачу охлаждающей жидкости в радиатор в зависимости от её температуры.
Через штуцер крышки термостата в расширительный бачок отводится воздух при заполнении системы и возникающий в системе охлаждения пар.
Слив охлаждающей жидкости из двигателя осуществляется через отверстие на левой стороне блока цилиндров, закрытое пробкой 7.
Оптимальный температурный режим охлаждающей жидкости с точки зрения минимума износов и расхода топлива лежит в пределах плюс 80-90°С.
Контроль температурного режима двигателя осуществляется по указателю температуры и сигнализатору перегрева (контрольная лампа), находящихся в составе комбинации приборов автомобиля.
Указатель температуры охлаждающей жидкости управляется сигналом, формируемым блоком управления на основании информации от датчика температуры 3, размещенного в корпусе термостата.
В комбинации приборов автомобиля, с указателя температуры охлаждающей жидкости снимается информация о текущей температуре двигателя, и в случае превышения предельно-допустимого значения 105°C, производится зажигание лампы сигнализатора перегрева охлаждающей жидкости. Цвет индикации сигнализатора — красный.
Термостат
Термостат — с твердым наполнителем, двухклапанный, с автоматическим дренажным клапаном ТС 107-05, ТР 2-01 или ТА 107-05.
Термостат расположен в алюминиевом корпусе, установленном на выходном отверстии рубашки охлаждения головки цилиндров, и соединен шлангами с водяным насосом, радиатором и расширительным бачком.
Термостат автоматически поддерживает необходимую температуру охлаждающей жидкости в двигателе, отключая и включая циркуляцию жидкости по большому кругу через радиатор.
На холодном двигателе основной клапан 4 термостата закрыт, и вся охлаждающая жидкость циркулирует через открытый перепускной клапан 2 термостата в водяной насос по малому кругу, минуя радиатор.
При температуре плюс 97±2 °C основной клапан открыт полностью на величину не мене 8,5 мм, перепускной клапан при этом закрыт и вся охлаждающая жидкость циркулирует через радиатор по большому кругу.
Во фланце термостата выполнено отверстие с автоматическим дренажным клапаном 3. Отверстие служит для выхода воздуха при заправке системы охлаждения
При работе двигателя водяной насос создает давление жидкости, под действием которого шарик клапана поднимается и закрывает отверстие, препятствуя утечке жидкости в радиатор.
Термостат в корпус должен быть установлен таким образом, чтобы выступ на стойке термостата зашел в паз корпуса, что обеспечивает наименьшее сопротивление потоку охлаждающей жидкости.
Поддержание термостатом рабочего температурного режима в системе охлаждения оказывает решающее влияние на износ деталей двигателя и экономичность его работы.
Помпа
Насос заставляет охлаждающую жидкость двигаться, или же циркулировать, по системе. Находится помпа в блоке цилиндров, а в действие приводится посредством ремня. Крутящий момент забирается с коленчатого вала двигателя. Ресурс помпы для этих двигателей составляет около 100 тысяч километров. Но по причине некачественных запчастей ресурс может быть значительно меньше.
Помпа чаще всего неразборная, современная, поэтому при выходе насоса из строя следует менять узел в сборе.
Вентилятор и радиатор
Эти элементы в системе охлаждения двигателя ЗМЗ-406 нужны, чтобы обеспечить надежное охлаждение самого мотора. Радиатор при движении автомобиля может охлаждаться от встречного потока воздуха. Но летом жарко и радиатору помогает вентилятор.
Радиатор на данных двигателях алюминиевый, 3-х рядный, чтобы обеспечить максимальное охлаждение тосола или антифриза.
Вентилятор на нем включается посредством датчика температуры, который установлен в блоке цилиндров на карбюраторной версии, а на инжекторной имеется датчик в блоке и электронный блок, который также управляет вентилятором.
Датчики температуры – это одна из причин головной боли владельцев автомобилей с ЗМЗ-406.
Детали и запчасти: описание
Многие автолюбители знакомы с элементами охлаждающей системы моторов. Но, автомобилисты-новички не знают — из чего состоит этот узел и какое предназначение элементов, за что часто бывают, наказаны судьбой. Итак, разберём предназначение отдельных элементов системы охлаждения мотора ЗМЗ 406.
Термостат
Термостат — элемент системы охлаждения автомобиля, который отыгрывает роль клапана, который перенаправляет поток ОЖ, с малого на большой. Рабочая температура силового агрегата ЗМЗ 406 — 87 — 103 градуса Цельсия.
При прогреве автомобиля термостат находится в закрытом состоянии, что позволяет более быстро и эффективнее провести нагрев движка.
После достижения температуры жидкости в 60-70 градусов, термостат открывается, и охлаждающая жидкость начинает циркулировать по большому кругу, проходя через радиатор.
Термостат, по праву может считаться наиболее ломающейся частью системы охлаждения автомобиля. Зачастую это связано с тем, что узел заклинивает, и мотор или перегревается, или не греется. Наиболее простое решение проблемы — заменить испорченную деталь.
А — термостат закрыт; В — термостат открыт
Водяной насос
Водяной насос или помпа обеспечивает циркуляцию охлаждающей жидкости по системе. Располагается деталь в блоке цилиндров и приводится в движение при помощи приводного ремня от коленчатого вала. Деталь имеет ресурс в 100 000 км пробега, но в связи с некачественными запасными частями может выходить со строя значительно раньше.
Радиатор и вентилятор
Радиатор и вентилятор системы ОЖ предназначены для обеспечения оптимального охлаждения двигателя. Сам по себе радиатор охлаждается при помощи встречного потока воздуха, но в летний период — этого не хватает, и в работу включается вентилятор.
Радиатор системы охлаждения на ЗМЗ 406 установленный алюминиевый с 3-х рядной системой для обеспечения максимального охлаждения жидкости. Вентилятор приводится в действие при помощи автоматического замыкания цепи с датчиком температуры расположенного на блоке цилиндров.
Если двигатель имеет инжектор, то в цепь работы датчик-вентилятор ещё включается и электронный блок управления двигателем. Датчик температуры охлаждающей жидкости становится причиной многих проблем связанным с работоспособностью мотора.
Патрубки и водяная рубашка
Патрубки отыгрывают роль проводящего и соединяющего звена между разными элементами системы ОЖ. Из-за их неисправности может возникнуть утечка охлаждающей жидкости, и мотор попросту начнёт перегреваться.
По водяной рубашке, в силовом агрегате циркулирует охлаждающая жидкость, где она поглощает тепло и выводит его на радиатор. Из-за пробоя этого элемента моет возникнуть гидроудар.
Связано это с эксплуатацией силового агрегата на воде, при которой возникает коррозия.
Патрубки и рубашка охлаждения
Патрубки служат проводящим и соединяющим звеном между разными частями системы охлаждения. По причине изношенных патрубков тосол может уходить из системы и двигатель может перегреваться.
По рубашке охлаждения в блоке циркулирует антифриз, поглощающий тепло. Затем по ней жидкость выводится в радиатор. По причине пробоя рубашки охлаждения может случиться гидроудар. Это очень опасное явление для любого двигателя внутреннего сгорания.
Пробка расширительного бачка
Несмотря на то что пробка маленькая, роль ее в охлаждающей системе очень большая. Через нее выдавливается давление, а также кипящий тосол в случае перегрева двигателя. Внутри пробки установлен специальный клапан, за счет которого и стравливается лишнее давление.
В пробке имеется два клапана и каждый из них выполняет свою отдельную функцию. Так, выпускной клапан пробки нужен для работы с избыточным давлением, когда двигатель нагрет. Впускной откроется, если давление пониженное (то есть мотор остывает).
Принцип действия
Выше уже было рассмотрено, как устроена система охлаждения инжекторного ЗМЗ-406. Но познакомиться подробнее с принципом работы все-таки не будет лишним.
Камеры сгорания окружены рубашкой, по которой проходит тосол, антифриз или вода. Все эти жидкости отбирают тепло и переносят его к радиатору, откуда тепло передается в атмосферу. Жидкость в процессе работы постоянно циркулирует и тем самым поддерживает оптимальную температуру мотора. Тосол, антифриз и вода при работе образуют накипь, которая может серьезно мешать функционированию всей системы в целом.
Вода в принципе не может быть чистой – она включает соли, различные примеси и агрессивные вещества. Когда температура повышается, все это может выпадать в осадок и образуется накипь в системе охлаждения. Антифризы накипи не образуют, но в процессе эксплуатации разлагаются. Продукты разложения не лучшим образом виляют на механизмы.
Устройство системы охлаждения двигателя ЗМЗ-405
Система охлаждения двигателя состоит из рубашек охлаждения блока цилиндров 6 и головки цилиндров 1, водяного насоса 5 с электромагнитной муфтой, термостата 2, сливной пробки 7, датчика температуры охлаждающей жидкости системы управления 3.

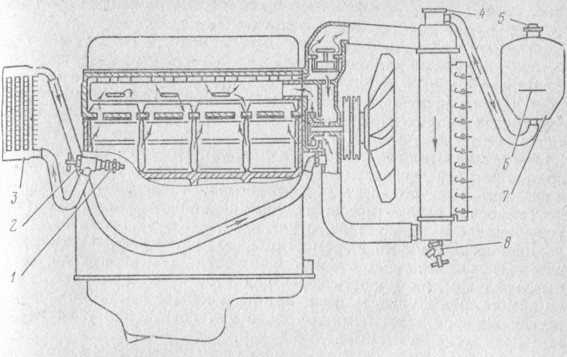

Рис.12 – Система охлаждения двигателя ЗМЗ-405 автомобилей ГАЗ-3302 Газель Бизнес, ГАЗ-2752 Соболь
Циркуляция охлаждающей жидкости в системе создается центробежным водяным насосом, приводимым от коленчатого вала. Насос подает жидкость в рубашку охлаждения 6 блока цилиндров, откуда жидкость поступает в рубашку 1 головки цилиндров и далее в корпус термостата 2.
Термостат 2 автоматически регулирует подачу охлаждающей жидкости в радиатор в зависимости от её температуры.
Через штуцер крышки термостата в расширительный бачок отводится воздух при заполнении системы и возникающий в системе охлаждения пар.
Слив охлаждающей жидкости из двигателя ЗМЗ-405 автомобилей ГАЗ-3302 Газель Бизнес, ГАЗ-2752 Соболь осуществляется через отверстие на левой стороне блока цилиндров, закрытое пробкой 7.
Оптимальный температурный режим охлаждающей жидкости с точки зрения минимума износов и расхода топлива лежит в пределах плюс 80. 90 °С.
Контроль температурного режима осуществляется по указателю температуры и сигнализатору перегрева (контрольная лампа), находящихся в составе комбинации приборов.
Указатель температуры охлаждающей жидкости управляется сигналом, формируемым блоком управления на основании информации от датчика температуры 3, размещенного в корпусе термостата.
В комбинации приборов автомобиля, с указателя температуры охлаждающей жидкости снимается информация о текущей температуре двигателя, и в случае превышения ею предельно-допустимого значения 105 °С, производится зажигание лампы сигнализатора перегрева охлаждающей жидкости. Цвет индикации сигнализатора – красный.
Водяной насос ЗМЗ-405 автомобилей ГАЗ-3302 Газель Бизнес, ГАЗ-2752 Соболь – центробежного типа, с электромагнитной муфтой привода вентилятора, установлен на крышке цепи, подача охлаждающей жидкости насосом осуществляется в блок цилиндров.
Герметичность насоса обеспечивается самоподжимным торцевым уплотнением 7, которое запрессовывается в корпус 6 водяного насоса и на валик подшипника 11.
Проникающая через уплотнение охлаждающая жидкость не попадает в подшипник, а стекает через отверстие в дренажную полость 9, закрытую заглушкой.
Скапливающаяся в дренажной полости жидкость в процессе работы двигателя постепенно испаряется через отверстия 10 и 4. Проникающий через уплотнение пар испаряется в атмосферу через отверстие 4.
В эксплуатации необходимо следить за чистотой отверстий 4 и 10, и, для предотвращения преждевременного выхода подшипника из строя, при проведении ТО-2 отверстия необходимо очищать от загрязнений.
Наличие постоянной течи из контрольного отверстия 10 дренажной полости говорит о потере герметичности уплотнения и необходимости замены водяного насоса.
Подшипник 11 удерживается от перемещения в корпусе водяного насоса двс ЗМЗ-405 автомобилей ГАЗ-3302 Газель Бизнес, ГАЗ-2752 Соболь фиксатором 3, который завернут до упора и закернен.
Подшипник с двумя защитными уплотнениями заполнен смазкой на предприятии-изготовителе и в процессе эксплуатации добавления смазки не требует. На валик подшипника напрессована стальная, штампованная крыльчатка 8.
На переднем конце корпуса водяного насоса неподвижно на держателе установлена катушка электромагнита 12 электромагнитной муфты.
Ступица 1 крепления вентилятора установлена на валике подшипника водяного насоса на шариковом подшипнике.
При отсутствии напряжения на электромагните ступица 1 вместе с ведомым диском 13 разъединена со шкивом 2 и вращается свободно с небольшой угловой скоростью.
При подаче напряжения на электромагнит муфты ведомый диск 13, преодолевая усилие пластинчатых пружин 14, притягивается к шкиву 2 и ступица вентилятора начинает вращаться совместно со шкивом и валиком подшипника водяного насоса.
Когда напряжение с электромагнита муфты снимается, пластинчатые пружины 14 отводят диск 13 от шкива 2, разъединяя ступицу и шкив. Подключение электромагнитной муфты к системе электрооборудования автомобиля осуществляется с помощью разъёма 5.
Подача напряжения на электромагнит муфты происходит по сигналу с блока управления через реле при повышении температуры охлаждающей жидкости свыше плюс 93 ± 2 °С, выключение – при снижении ниже плюс 91 ± 2 °С.
Основные параметры электромагнитной муфты насоса ЗМЗ-405
— Напряжение питания – 10,8…15 В.
— Потребляемая электрическая мощность – не более 50 Вт. — Передаваемый крутящий момент при напряжении 12 В – не менее 20 Нм (2 кг/см). — Минимальное напряжение срабатывания – 10 В. — Передаваемый крутящий момент при минимальном напряжении – не менее 11 Нм (1,1 кгс/м). — Зазор между ведомым диском и шкивом 0,2…0,5 мм.
Водяной насос ЗМЗ-405 автомобилей ГАЗ-3302 Газель Бизнес, ГАЗ-2752 Соболь с электромагнитной муфтой является неремонтируемым изделием. При выходе из строя водяного насоса или электромагнитной муфты следует заменить весь узел в сборе.
Рис.13 – Водяной насос ЗМЗ-405 автомобилей ГАЗ-3302 Газель Бизнес, ГАЗ-2752 Соболь с электромагнитной муфтой
Возможности для тюнинга
Различные заводские недоработки ведут к модернизации системы охлаждения ЗМЗ-406 владельцами и водителями. Существуют различные возможности для улучшения системы. Такой тюнинг сделает жизнь гораздо легче.
Так, можно принудительно включать вентилятор радиатора с индикацией.
Напряжение подается на электромотор. Здесь же можно менять разъемы подключения колодки вентилятора. Также многие ставят электропомпу, которая прокачивает тосол через печку. Можно сделать так, чтобы электропомпа включалась вместе с вентилятором.
С помощью данных доработок можно получить максимальную температуру двигателя в 97 градусов. Если включать вентилятор вручную, особенно в пробках, то имеется большой запас теплоемкости. Система охлаждения ЗМЗ-406 будет работать исправно, и мотор не перегреется.
Некоторые владельцы считают электровентлиятор ненадежным и уходят от этого решения. Например, можно установить принудительное охлаждение, приводимое в действие от помпы. Надежность выше, чем у электрического аналога. Систему такую применяли за ЗМЗ-402 и на «Газелях». Если нужно модернизировать инжекторную «Газель», то просто устанавливают вентилятор системы охлаждения на карбюраторный ЗМЗ-406. Но понадобится также и помпа.
