Система питания топливом двигателя ЗМЗ-409 на УАЗ-315195 Хантер

На автомобилях Уаз Хантер с двигателем ЗМЗ-409 Евро-2 применена система питания топливом без крана переключения топливных баков. Подача топлива осуществляется погружным электробензонасосом (погружным модулем) установленным в правом топливном баке.

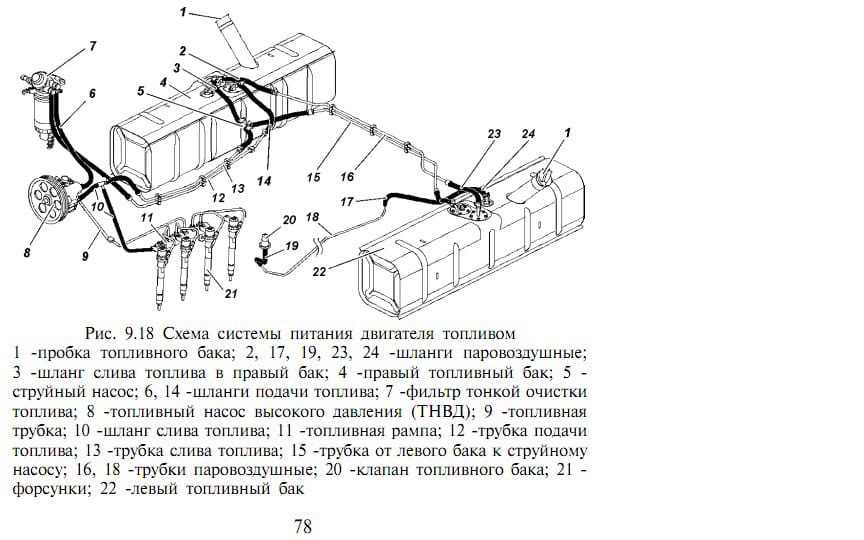

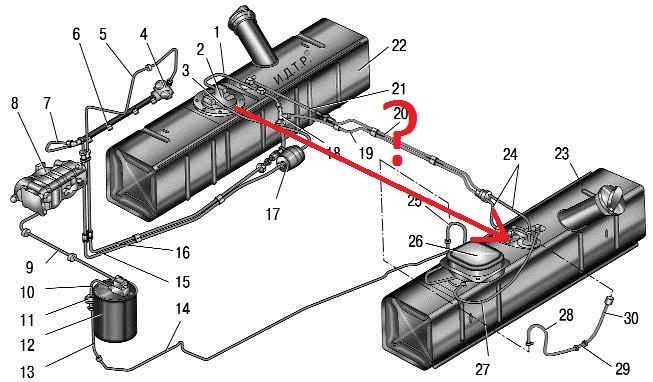

Система питания топливом двигателя ЗМЗ-409 на УАЗ-315195 Хантер.

Из топливных баков, через фильтр тонкой очистки топливо поступает в топливную рампу, относительное давление в которой поддерживается регулятором давления на уровне 300 кПа. Повышенное давление топлива исключает появление пузырьков воздуха и паров бензина в топливопроводе, которые мешают нормальной работе форсунок.

Топливные форсунки представляющие собой быстродействующие точные клапаны (нормально закрыты), открываются, впрыскивая топливо во впускную трубу двигателя. Открытие-закрытие форсунок осуществляется автоматически по циклограмме работы соответствующих выходных каналов электронного блока управления.

Форсунки впрыскивают топливо на горячие и закрытые впускные клапаны цилиндров двигателя, что улучшает качество топливо-воздушной смеси. Длительность и фазу впрыска топлива блок управления устанавливает в зависимости от режима работы двигателя, оборотов коленчатого вала и нагрузки.

Избыток топлива в рампе сбрасывается через сливное отверстие регулятора давления и струйный насос в правый бак. Одновременно топливо посредством инжекции перетекает из левого бака через струйный насос в правый бак.

После любых работ по обслуживанию или ремонту системы питания топливом двигателя ЗМЗ-409, связанных с подтягиванием соединений, снятием или заменой деталей и узлов необходимо провести проверку герметичности системы.

Не герметичность в соединениях устраняется путем подтягивания соединений или заменой дефектных элементов. Затяжка штуцеров стальных топливных трубопроводов должна производиться моментом 27+-7 Нм. Затяжка хомутов резиновых шлангов производится моментом 3.5+-0. 5 Нм.

Признаки неисправности системы питания топливом двигателя ЗМЗ-409.

Засорение сетчатого фильтра погружного модуля в правом топливном баке, фильтра тонкой очистки топлива, наличие в топливных баках грязи и механических примесей проявляются в ухудшении динамики автомобиля, неустойчивой работе двигателя прежде всего на больших нагрузках.

При этих признаках, во избежание выхода из строя погружного модуля и топливного электробензонасоса, следует незамедлительно промыть правый топливный бак и сетчатый фильтр погружного модуля, а также заменить фильтр тонкой очистки топлива.

При температуре окружающего воздуха ниже 0 градусов признаки засорения могут быть обусловлены наличием воды и ее замерзанием в системе питания. При обнаружении воды в топливе следует его слить и промыть топливные баки с топливопроводами чистым бензином, а фильтр тонкой очистки топлива заменить. Если после проведения указанных мероприятий характер работы двигателя не изменился и наблюдается неустойчивая работа двигателя, то необходимо провести следующие работы — Неисправности системы питания топливом змз-409 и способы их устранения.

Топливные баки Уаз Хантер.

Система питания топливом Уаз Хантер включает в себя два однаковых по объему топливных бака. Емкость каждого — 35 литров. Обслуживание топливных баков заключается в периодической промывке или замене фильтра погружного модуля в правом баке, промывке фильтра приемной трубки указателя уровня топлива в левом баке и самих баков. Периодически проверяйте надежность крепления баков и при необходимости подтягивайте болты их крепления. Для промывки топливные баки снимите с автомобиля.

Промывку фильтра погружного модуля или приемной трубки указателя уровня топлива можно произвести, не снимая бак с автомобиля, при этом погружной модуль или указатель извлеките через люк в полу кузова.

Пробки топливных баков надо содержать в чистоте и следить за тем, чтобы они были плотно закрыты. Каталожный номер герметичной пробки топливных баков Уаз Хантер — 31602-1103010. Также на топливные баки подходят пробки 2108-1103010-11, при условии, что они выполнены полностью герметичными.

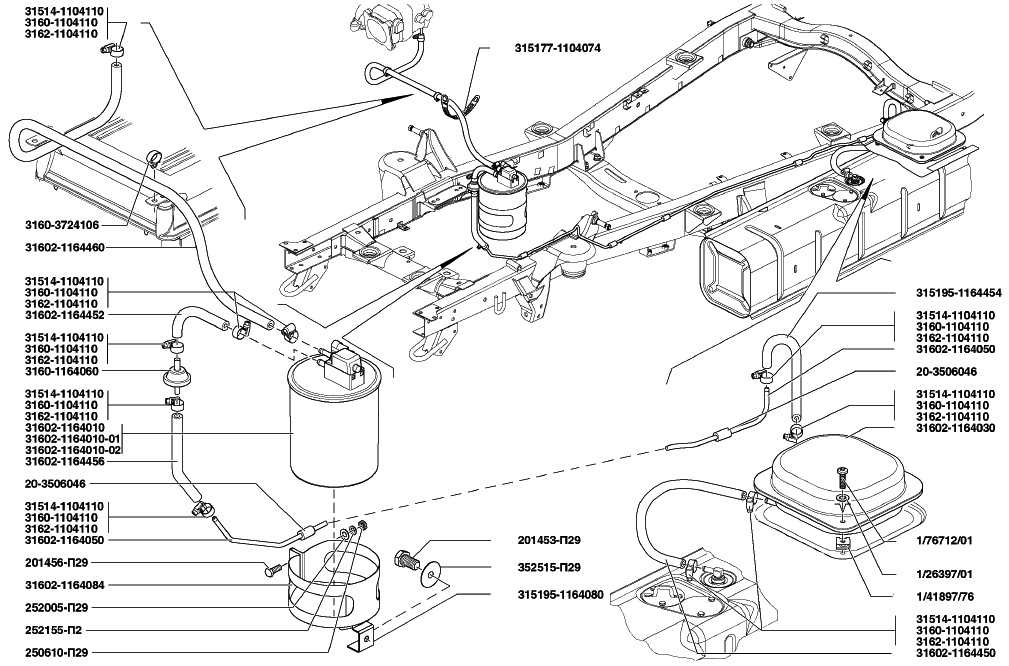

Система улавливания топливных испарений на Уаз Хантер.

С целью снижения выброса в атмосферу паров топлива на автомобилях Уаз Хантер устанавливается система улавливания топливных испарений. Левый топливный бак сообщается с атмосферой через сепаратор, клапан и адсорбер.

В процессе эксплуатации автомобиля, необходимо обращать внимание на :

— присутствие резкого запаха бензина в салоне, подкапотном пространстве в местах прохождения топливо и паропроводных шлангов и трубок. При его наличии замените адсорбер;
— правильность установки электромагнитного клапана продувки адсорбера;
— трещины и повреждения адсорбера — при их наличии замените адсорбер;
— пережатия и повреждения топливо и паропроводных шлангов, поврежденные и негерметичные трубки и шланги необходимо заменить.

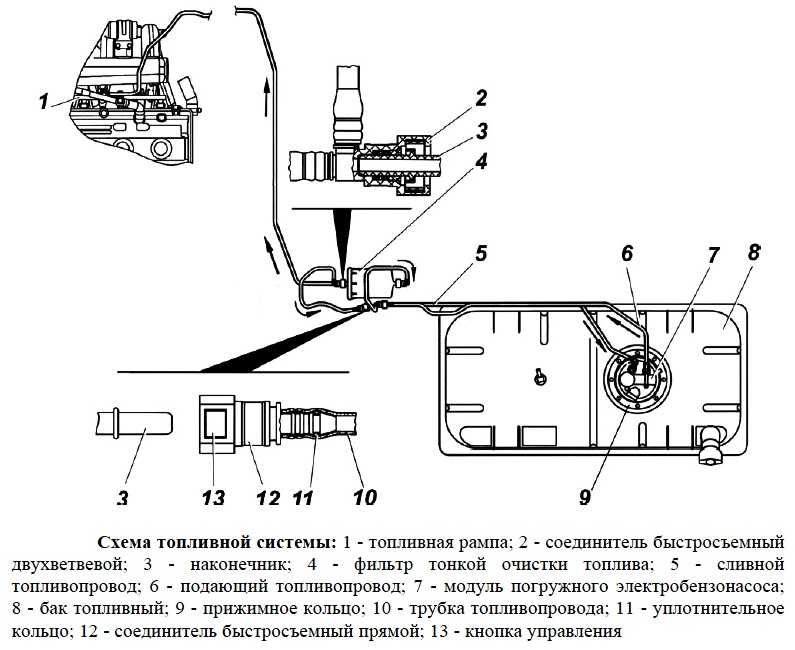

Топливный электробензонасос и погружной модуль 9П2.960.004 на Уаз Хантер.

Топливный электробензонасос и погружной модуль 9П2.960.004 изделия не ремонтопригодные. Ресурс погружного электробензонасоса около 80 000 километров. При эксплуатации периодически проверяйте и очищайте контакты подключения топливного насоса к бортовой сети. Особое внимание обращайте на надежность подключения массы. Промывку сетчатого фильтра погружного модуля производите не снимая бак с автомобиля через люк в полу кузова.

Топливная рампа.

Предназначена для подключения топливной магистрали к впускному тракту двигателя и для установки форсунок. Топливная рампа представляет собой сквозную трубу с четырьмя отверстиями для подключения и фиксации входных штуцеров форсунок.

С одной стороны трубы подключена подающая топливная магистраль, с другой — сливная топливная магистраль с регулятором давления топлива. Выходные штуцеры топливных форсунок BOSCH 0 280 150 560 или SIEMENS 6354 ZMZ DEKA1D через уплотнительные кольца прижаты топливной рампой к отверстиям в головке блока цилиндров.

Фильтр тонкой очистки топлива.

Система питания топливом оборудована фильтром тонкой очистки топлива. Он выполнен в виде одноразового не разборного фильтр-патрона. Замену топливного фильтра производите через каждые 20 000 километров или в случае возникновения неисправностей указанных выше.

Регулятор давления топлива BOSCH DR-L 0280160258 или его аналог.

Предназначен для поддержания постоянного давления топлива в топливной рампе и задроссельном пространстве впускной трубы. Регулятор давления топлива состоит из следующих элементов : корпус с камерой давления, входной и выходной топливные штуцеры, клапан управления обратным сливом топлива, закрепленный на диафрагме, и вакуумная камера с воздушным штуцером.

Регулятор давления топлива крепится через входной резьбовой штуцер к сливному отверстию топливной рампы, а его выходной штуцер соединяется через сливной трубопровод со струйным насосом. Воздушный штуцер регулятора давления топлива соединен тонким резиновым шлангом со штуцером, ввернутым в ресивер впускной трубы.

Повышенное давление топлива, более 300 кПа, в топливной рампе двигателя проявляется повышенным расходом топлива, дымным выхлопом двигателя. При этих признаках следует прочистить струйный насос, продуть сливные топливопроводы от регулятора давления на топливной рампе до правого бака. При необходимости замените регулятор давления и электробензонасос.

Струйный насос системы питания топливом двигателя ЗМЗ-409.

Система питания топливом двигателя ЗМЗ-409 на Уаз Хантер оборудована струйным насосом. Он предназначен для принудительной перекачки топлива из левого топливного бака в правый. Струйный насос представляет собой инжектор, проточный канал которого подключен к трубопроводу слива топлива в бак, а инжекционный канал — к трубопроводу топливозаборника. Закреплен на топливных шлангах у правого лонжерона рамы.

Периодически проверяйте герметичность насоса и его соединений. При отсутствии перекачки топлива из левого топливного бака в правый, снимите струйный насос и выверните его форсунку, промойте его чистым бензином и продуйте воздухом.

Схема охлаждения двигателя уаз хантер инжектор

Технические характеристики двигателя

Двигатель ЗМЗ 409, кроме прочих изменений получил ряд доработок, а именно — клапанная крышка другой формы, улучшенный газораспределительный механизм и новая прокладка металлического типа. Также, увеличился объём, что повлекло за собой модернизацию системы охлаждения.

Прежде, чем рассматривать описание и устройство мотора, стоит определиться с техническими характеристиками 409-го:

Общее описание системы охлаждения

Система охлаждения ЗМЗ 409 имеет типичную конструкцию для всех моторов, производимых Заволжским заводом. Так, силовой агрегат построен с закрытой системой охлаждения, в которой имеются следующие элементы:

• Радиатор.
• Водяная рубашка блока и ГБЦ.
• Водяной насос.
• Расширительный бачок.
• Термостат.
• Патрубки.
• Радиатор и вентилятор отопителя.
• Электровентилятор основного радиатора.
• Датчик температуры ОЖ.

Эксплуатация

Отопитель состоит из радиатора отопителя, вентилятора и распределителя потоков воздуха, расположенных в одном корпусе. Подача воздуха осуществляется на стекло и в ноги водителя и пассажиров. Ускоренный прогрев салона достигается за счет новой конструкции отопителя повышенной мощности с увеличенной циркуляцией воздуха по салону, а также за счет увеличенной циркуляции охлаждающей жидкости через радиатор отопителя. Надежный обдув ветровых стекол для устранения обледенения и запотевания достигается за счет более высокой температуры и скорости воздуха обдувающего стекла. Хороший обдув ног водителя и пассажиров. Удаление влаги, попадающей через воздухозаборник, достигается за счет специального стыковочного фланца отопителя, позволяющего отводить влагу через отводную трубку. Попадание влаги в радиатор и вентилятор отопителя даже во время дождя не происходит.

Режимы работы:

Отопитель может работать как в режиме забора свежего воздуха, так и режиме рециркуляции воздуха. При работе в режиме рециркуляции воздуха ускоряется прогрев салона, а также поддерживается более высокая температура воздуха в салоне при низких наружных температурах воздуха и более высокий температурный режим двигателя. Для перехода отопителя в режим рециркуляции нужно открыть заслонку рециркуляции. При режиме работы отопителя в режиме наружного воздуха нужно закрыть заслонку рециркуляции и открыть крышку люка воздухозаборника.

Управление:

Управление отопителем осуществляется с блока управления, состоящего из трех режимного переключателя вентилятора и трех рычагов, расположенных на консоли под панелью. На консоли имеется место для установки прикуривателя и пепельницы, а также для установки дополнительных клавиш. Регулировка теплопроизводительности осуществляется дистанционно краном управления отопителя, а также за счет изменения производительности вентилятора.

Правила эксплуатации

1. Специального ухода в процессе эксплуатации отопитель не требует. Руководствуйтесь инструкцией по обслуживанию автомобиля.
2. При сезонных работах необходимо проверить крепление отопителя, продуть радиатор отопителя воздухом для удаления из сердцевины радиатора пили и попавших листьев, проверить крепление шлангов подвода охлаждающей жидкости.

Блок управления отопителем

1. Переключатель вентилятора отопителя (увеличение оборотов по часовой стрелке).
2. Рычаг управления краном отопителя (влево – закрыт, вправо – открыт)
3. Рычаг управления рециркуляцией воздуха (влево – открыт, вправо – закрыт)
4. Рычаг управления распределением потоков воздуха (влево – в ноги и на стекло, вправо – на стекло)
5. Место для дополнительной клавиши.

Установка Установка 2 Внимание! Данный товар изготавливается под заказ. Срок изготовления — 1 месяц

Продажа осуществляется со склада в Ульяновске. Доставка товара «Отопитель повышенной мощности на УАЗ 3151, Хантер (инжектор) «НАМИ-4″ » осуществляется в Москву, Самару, Санкт-Петербург, Нижний Новгород, Екатеринбург, Саратов, Краснодар, Казань, Пермь, Оренбург, Пензу и любые другие города и регионы России.

Детали и схема устройства

Схема устройства охлаждения двигателя ЗМЗ 409 достаточно простая и присущая всем инжекторным версиям. Охлаждающая жидкость циркулирует по кругам — большому и малому. Рассмотрим, детали узла «охлаждайки» более детальнее.

Радиатор и электровентилятор

Радиатор и электровентилятор обеспечивают постоянную температуру мотора в пределах 87-103 градуса Цельсия, чтобы двигатель не перегрелся. На первых моделях двигателя устанавливался трёхрядный охладитель медной конструкции. Но, после неудачных испытаний, конструкторами было принято решение сменить радиатор на трёхрядный алюминиевый.

Электровентилятор включается при помощи блока управления, который регулирует температуру мотора при помощи датчика температуры охлаждающей жидкости. Данные о температурном режиме считываются с рубашки охлаждения и подаются на ЭБУ, который включает и выключает основной вентилятор.

Неисправность вентилятора и радиатора охлаждения ведут к плохой циркуляции и недостаточном охлаждении системы. При этом мотор может перегреваться.

Если в паре с этим ещё и неисправен термостат, то это приведёт к перегреву мотора, что потянет более серьёзные неполадки.

Термостат

Обеспечивает перевод потоков охлаждающей жидкости с малого на большой круг и наоборот. Так, открывается термостат при температурном диапазоне в 60-70 градусов. Это одна из самых важных деталей мотора, поскольку именно она регулирует эффективный и быстрый прогрев движка, а также нормальную работу системы ОЖ.

При прогреве мотора термостат находится в закрытом положении и циркуляция ОЖ обеспечивается по малому кругу без участия радиатора. После открытия термостата жидкость начинает гоняться по большому кругу, что обеспечивает эффективное охлаждение благодаря радиатору.

Неисправность термостата приводит к тому, что двигатель начинает греться, поскольку он находится в закрытом состоянии и зачастую, эта неисправность сопровождается частым включением электровентилятора.

Смена термостата проводится легко, для этого просто необходимо слить ОЖ до уровня ниже детали и открутить корпус. Под корпусом находится изделие. При замене стоит менять и уплотнительную резинку.

Водяной насос

Водяной насос или помпа служит для обеспечения циркуляции ОЖ по всей системе. Неисправность данного элемента приводит к потере жидкости и перегреву силового агрегата. Обычно износ подшипников внутри изделия приводит к заклиниванию, из-за чего из-под водяного насоса начинается течь.

Отопитель

Одним из неотъемлемых элементов системы охлаждения является система отопителя. Она включает в себя входящий и выходящий патрубок, радиатор и электровентилятор. В зимнее время активно эксплуатируется, чем дополнительно охлаждает движок.

Расширительный бачок и пробка

В расширительный бачок вытесняются газы и пары, которые образуются вследствие эксплуатации системы. Там, этот элемент служить также уровнем ОЖ в системе. Через пробку вытесняется воздух, а также горячая «охлаждайка» при перегреве силового агрегата.

Патрубки

Патрубки — промежуточные элементы, через которые циркулирует охлаждающая жидкость, а также соединяются разные элементы системы. Неисправность данных деталей может привести к потере жидкости, что может значительно снизить уровень в движке. Обычно, в зависимости от пробега и местности эксплуатации данные детали рекомендуется менять один раз на 100 000 км пробега.

Датчик температуры

Датчик температуры охлаждения считывает данные о температурном режиме и передаёт их в электронный блок управления, который проводит регулировке температуры. Устанавливается он на термостате.

Неисправность элемента может привести к тому, что мотор будет перегреваться, поскольку электровентилятор не будет включаться. Особенно это опасно в летний период. Также, проблемы с датчиком могут послужить ряду других проблем связанных с мотором.

Водяная рубашка

Водяная рубашка охлаждения находится внутри блока цилиндров и головки блока. Она обеспечивает вывод тепла с этих элементов, которые нагреваются в процессе эксплуатации. Так, при помощи водяного насоса и патрубков жидкость двигается в радиатор, где собственно и происходит охлаждение, а затем возвращается для поглощения нового тепла.

Если эксплуатация мотора производится на воде, то зачастую каналы рубашки охлаждения берутся коррозией, что приводит к разрушению стенок. Долгая эксплуатация в таком режиме может привести к попаданию охлаждающей жидкости в цилиндры мотора, что может привести к гидроудару и капитальному ремонту силового агрегата.

Такая ситуация сильно ударит по карману владельца, поэтому рекомендуется проводить эксплуатацию движка на тосоле или антифризе, которые менее пагубно влияют на элементы силового агрегата.

5.18. Система охлаждения двигателя Уаз Хантер 31516

5.18.1 Система охлаждения двигателя Особенности конструкции Снятие и установка радиатора Снятие и установка вязкостной муфты Снятие и установка термостата Снятие и установка водяного насоса Снятие и установка расширительного бачка

5.18.2 Особенности конструкции

Рис. 5.11 . Система охлаждения двигателя: 1 – сливной кран блока цилиндров; 2 – радиатор отопителя; 3 – двигатель; 4 – дроссельный патрубок; 5 – термостат; 6 – датчик указателя температуры охлаждающей жидкости; 7 – датчик сигнальной лампы перегрева охлаждающей жидкости; 8 – вязкостная.

5.18.3 Снятие и установка радиатора Вам потребуются: ключи «на 10», «на 14», отвертка с плоским и крестообразным лезвиями. 1. Отсоедините провод от клеммы «минус» аккумуляторной батареи. 2. Слейте жидкость из системы охлаждения (см. «Замена охлаждающей жидкости»). 3. Выверните два винта сверху… 4. …два .

5.18.4 Снятие и установка вязкостной муфты На автомобиль устанавливают вязкостную муфту привода вентилятора. Вязкостную муфту снимают в случае неисправности, когда муфта не включается или включается не полностью. Вам потребуется ключ «на 32». 1. Отверните вал муфты от ступицы привода вентилятора… Примечание Резь.

5.18.5 Снятие и установка термостата Вам потребуются: шестигранник «на 6», ключ «на 12», отвертка. 1. Слейте жидкость из системы охлаждения (см. «Замена охлаждающей жидкости»). 2. Ослабьте хомуты и отсоедините от корпуса термостата подводящий шланг радиатора. 3. Отсоедините провода от датчиков на корпусе т.

5.18.6 Снятие и установка водяного насоса Водяной насос снимайте для доступа к другим деталям, для ремонта или замены при возникновении во время его работы шума, уровень которого превышает обычный и который появляется при образовании большого радиального люфта вала насоса. Разборка насоса — довольно трудоемкая работа, поэтому при неи.

5.18.7 Снятие и установка расширительного бачка Вам потребуются: ключ «на 10», отвертка с плоским лезвием. 1. Отверните гайку крепления кронштейна расширительного бачка. 2. Извлеките расширительный бачок из кронштейна. 3. Ослабьте затяжку хомута крепления шланга и снимите шланг. 4. Слейте из бачка охлаждающ.

Источник

Сайт о внедорожниках, SUV, автомобилях повышенной проходимости

Система вентиляции и отопления салона автомобилей УАЗ-31512, УАЗ-31514, УАЗ-31519 и Уаз Хантер очень проста и примитивна как по устройству, так и по принципу действия. Отопитель со своей простейшей системой распределения воздуха одновременно, тем или иным образом, участвует как в работе системы отопления, так и в работе системы вентиляции салона УАЗ.

Отопитель салона автомобилей УАЗ-31512, УАЗ-31514, УАЗ-31519 и Уаз Хантер.

Штатный отопитель автомобилей УАЗ-31512, УАЗ-31514, УАЗ-31519 и Уаз Хантер представляет собой крайне примитивную установку, состоящую из короба с заслонками, в котором находится радиатор, электродвигатель с крыльчаткой и дополнительное сопротивление.

Незамысловатая система распределения поступающего воздуха включает в себя воздухозаборник с механическим приводом управления, два сопла обдува ветрового стекла, два гофрированных шланга и заслонки короба отопителя.

На автомобилях Уаз Хантер, с 2010 года в конструкцию отопителя добавлен пластиковый короб, каталожный номер детали 3151-8101231, который устанавливается между лючком воздухозаборника и радиатором отопителя и предназначен для сбора и отведения дождевой воды попадающей в отопитель при открытой крышке лючка воздухозаборника.

Дождевая вода попадающая через лючок воздухозаборника в этот пластиковый короб сливается наружу через резиновый шланг проходящий к перегородке моторного отсека внутри салона.

А вода или конденсат изнутри отопителя сливается через второй резиновый шланг, находящийся в нижней части его корпуса и также выведенный в моторный отсек через отверстие в его перегородке.

Установка пластикового короба 3151-8101231 сильно понизила интенсивность поступающего в салон набегающего потока воздуха при движении автомобиля и ухудшила естественную вентиляцию, зато дождевая вода уже не попадает на горячий радиатор отопителя и не образует пара в салоне, который оседает изнутри на стеклах. Кроме того, этот короб препятствует попаданию непосредственно в отопитель, а через него и в салон, большей части пыли, песка и грязи.

Вентиляция салона автомобилей УАЗ-31512, УАЗ-31514, УАЗ-31519 и Уаз Хантер.

В автомобиле предусмотрена естественная и принудительная вентиляция. При естественной вентиляции воздух поступает в салон через открытые поворотные форточки или окна дверей. Во время движения автомобиля набегающий поток воздуха дополнительно поступает в кабину через воздухозаборник, установленный перед ветровым стеклом. Воздухозаборник открывается рычагом, установленным слева от отопителя.

При закрытых окнах и принудительной вентиляции, воздух в салон УАЗ нагнетается электровентилятором отопителя без его нагрева. Воздух проходит через воздухозаборник, отключенный радиатор отопителя, вентилятор и выходит в зону ног водителя и переднего пассажира, а также центральную часть салона к задним сиденьям. Кроме того, через гофрированные пластмассовые шланги воздух поступает в сопла обдува ветрового стекла.

Интенсивность принудительной вентиляции салона при закрытых окнах регулируется включением электродвигателя отопителя на один из режимов, а также регулировкой величины подъема крышки лючка воздухозаборника.

Практика показывает, что возможности штатной системы вентиляции при закрытых окнах очень ограничены и работает она не эффективно, нормальной циркуляции воздуха в салоне нет, что приводит к постоянному запотеванию стекол. Поэтому как и все в УАЗ, систему вентиляции желательно каким то образом доработать, один из вариантов такой доработки рассмотрен в этом материале.

Отопление салона автомобилей УАЗ-31512, УАЗ-31514, УАЗ-31519 и Уаз Хантер.

Салон УАЗ отапливается нагретым воздухом, поступающим внутрь также, как и при принудительной вентиляции, но уже при включенном радиаторе отопителя. Для регулировки потока горячей жидкости из системы охлаждения двигателя в радиатор отопителя служит кран, который установлен на головке блока цилиндров в автомобилях с двигателем УМЗ-417 и УМЗ-421, или расположен внутри на щитке передка со стороны переднего пассажира, в автомобилях с двигателем ЗМЗ-409.
