Схема проводки уаз: Схема электропроводки УАЗ-469 (Патриот), замена проводки своими руками: инструкция, фото и видео

Содержание

Схема электропроводки УАЗ 31519: Цветная

Содержание:

Общая информация
Связь оборудования и схемы
Контроль цепей

Сложно представить, как организовали бы работу автомобиля без электрической начинки, по этой причине электросхема УАЗ 31519 занимает почётное место в описании машины. Будучи неотъемлемой, составляющей современного автомобиля, это соединение узлов и функциональных элементов постоянно дорабатывается и усовершенствуется. Без грамотно составленного чертежа не разобраться в километрах проводников и понять связь с остальным оборудованием. Внесение изменений в конструкцию, подключение дополнительного потребителя, исправление повреждённых элементов, непременно заставят обратиться к электрической схемой УАЗ 31519. Для удобства чтения, схему делают цветной.

UAZ 31519:

Общая информация

Автомобиль с полным приводом УАЗ 31519 выпускался на Ульяновском заводе в период с 97 по 2013 годы. Главная цель конструирования агрегата, заменить морально устаревшую машину УАЗ 31514 моделью с большей мощностью. На базе машины созданы модификации, отличающиеся между собой уровнем отделки салона, и силовыми установками. За счёт использования пользователей с отличающимися характеристиками и параметрами, схема электрооборудования УАЗ 31519 так же содержит индивидуальные черты.

Подключение пользователей машины УАЗ 315195 и др. осуществляется по принципу единого проводника, когда положительный вывод оборудования соединён в одну цепь. Минусовые выводы крепятся к остову машины, который играет роль второго проводника. Напряжение сети автомобиля равно 12В, защиту оборудования взял на себя блок предохранительных элементов.

Связь между потребителями энергии происходит посредством составного ключа возбудителя, в котором конструктивно предусмотрена соприкасающаяся часть и противоугонное оборудование. Схема проводки УАЗ 31519 предусматривает питание потребителей с помощью источника тока, пока силовая установка не будет активирована. После активации мотора, питание обеспечивается генерирующим устройством, вырабатывающим переменный ток и пропускающим энергию через блок выпрямления. Кроме того, изделие заряжает аккумуляторную батарею, поддерживая работоспособность. Так же можете прочитать про УАЗ 396255.

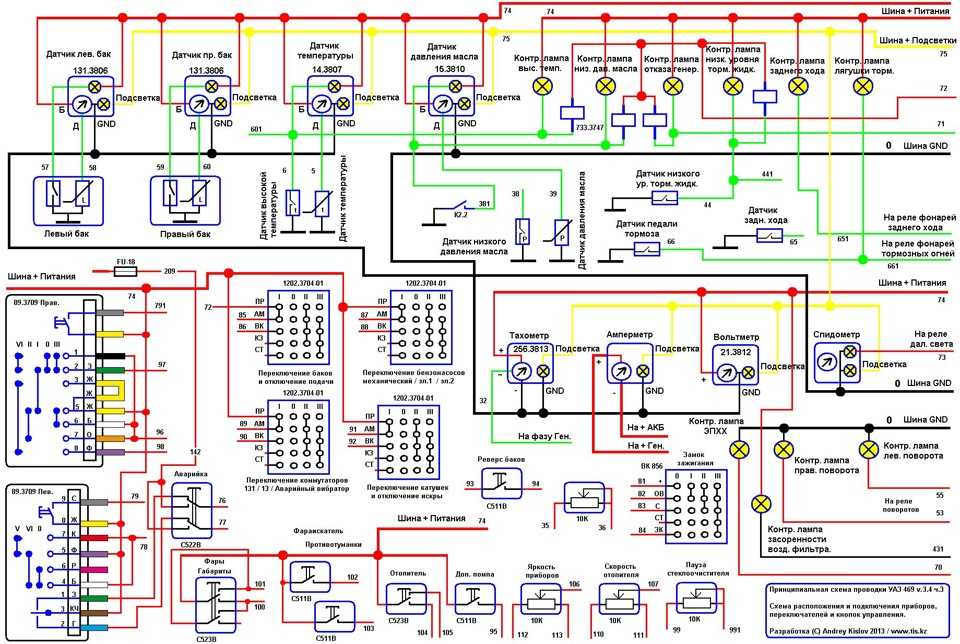

Электрическая схема УАЗ 31519:

Связь оборудования и схемы

При рассмотрении электрической схемы автомобиля играет роль применяемое оборудование и силовая установка. Так, если на машину УАЗ 31519 установлен карбюратор, то чертёж не будет содержать электрических обозначений, характерных для инжектора и наоборот.

Мотор ЗМЗ-409:

Эксплуатационные показатели оборудования:

Разъяснение:	Модификации машин УАЗ:
	31519	315192	315194	315196 (5)
	Двигатель:
Модель мотора	УМЗ-4218	ЗМЗ-4104	УМЗ-4213	ЗМЗ-409 (04)
Тактов, (шт.)	4
Цилиндров, (шт.)	4
Размещение	Вертикально, в ряд
Образование смеси	карбюратор		впрыск
Порядок работы	1-2-4-3			1-3-4-2
Сечение камеры, (мм)	100			95,5
Ход вытеснителя, (мм)	92			94
Объём, (л)	2,89			2,693
Сжатие	7,0	6,8	8,2	9,0 (9,1)
Момент, (Нм)	189	186	210	217
Мощь, (л. с.)	84	85	104	128
Горючее (бензин)	А-76	АИ-80	АИ-92
	Электрооборудование:
Проводка	Один проводник, минус – остов машины
Напряжение сети, В	12
Генерирующее устройство	161.3771		665.3701	Bosch или Искра
Аккумулятор	6СТ-60		6СТ-66
Свечи	A14BP; NR15YC.			A14ДВР; LR17YC.
Стартер	4216.3708; 62.3708			Bosch, Искра
Зажигание	Против угона, блокировка повторного включения стартера.
Стеклоочиститель, (перед)	Электрика, три режима, две щётки.
Стеклоочиститель, (зад)	Электрика, одна щётка.
Разбрызгиватель	Электрика, спереди и сзади.

Разъединители цепей

С целью сохранение целостности и работоспособности цепей схема УАЗ 31519 предусматривает использование разъединителей. Изделие выполнено по технологии соединения двух металлов, размещается снизу от приборной панели. Три главных защитных элемента, значением 10А установлены в специальном отсеке ПР103, размещенном между мотором и салоном.

Кронштейн с реле:

Цель разъединителей:

Предохранитель 1: оберегает контрольные приборы;
Предохранитель 2: оберегает устройства оповещения поворота;
Предохранитель 3: оберегает аварийную сигнализацию и клаксон.

Разъединитель №1 размещается с правого борта машины. Питание вентилятора печки, оберегается разъединителем на 6А. Изделие монтируется около выключателя печки. Машины УАЗ: 315192, 315194 и др иногда содержат дополнительные разъединители, поскольку комплект меняется.

Контроль цепей

Контроль цепей машин УАЗ-315194 и др. не отключая напряжения, осуществляет вольтметр или амперметр. Подключение первого происходит параллельно, соединяясь с проверяемым отрезком или прибором. Диапазон измерения «0-25»В. При манипуляциях, отрицательный провод крепится к остову автомобиля, плюсовой крепится к пользователю или поставщику. Спад работы эффективного электрического поля свидетельствует о неполадках цепной системы (замыкание, порыв, оксидирование и др.). Контроль выполняется лампочкой, мощь изделия не превышает три, четыре Вт; напряжение двенадцать В.

Стартер 62.3708:

Поверка амперметром проводится с максимальным лимитом не ниже 10А стабильного тока. Встраивание устройства последовательное относительно контролируемого изделия. Положительный контакт касается с источником, отрицательный — с потребителем. При значении тока ниже требуемого уровня говорят о неисправности электрической цепи, выше — говорит о замыкании потребителя.

Электросхема проводки УАЗ Патриот

Внедорожник УАЗ Патриот получил широкую популярность среди населения РФ и не только. Ведь основным предназначением внедорожника УАЗ Патриот является преодоление различного рода препятствий и эксплуатация не только по дорогам, но и по бездорожью. В связи с таковыми показателями данный автомобиль обязан быть надежным, комфортным и обладать отличными техническими параметрами. Сегодня уделим внимание электрической части внедорожника, от которой собственно зависит не только передвижение транспортного средства, но и его старт.

Схема электрического оборудования внедорожника основывается на однопроводном принципе. Плюсовая клемма от АКБ соединяется с каждым электропотребителем, а минусовая клемма от аккумулятора прикручена к корпусу автомобиля. После включения зажигания, происходит подача питания только для основных потребителей. Все иные электропотребители питаются от АКБ напрямую через кнопку включения.

Электрооборудование внедорожника соответствует стандарту Евро-3, а также электрическая схема оснащена предохранителями и реле, располагающиеся в монтажном блоке. Для Ульяновского Патриота монтажный блок преимущественно изготавливается в Словении. Особенность такового блока из-за рубежа основано на том, что он не подлежит ремонту, так как является неразборным. Поэтому конструкторы Ульяновского завода с 2012 года начали укомплектовывать свои творения разборными монтажными блоками.

Полезная информация! Начиная с 2012 года на Ульяновском автомобильном заводе, было налажено производство дизельных двигателей для внедорожника УАЗ Патриот. Таким образом, в 2012 году сошел с конвейера завода первый внедорожник модели Патриот с турбодизельным двигателем. Согласно экологическим стандартам, и стандартам электропроводки, данный двигатель соответствовал классу Евро-4, что до нынешнего времени является большим плюсом.

Внедорожник УАЗ Патриот с 2012 года также оснащается полезной опцией под названием «Зимний пакет». В этот пакет входят следующие полезные эл. функции:

подогрев лобового стекла;
дополнительная эл. печка, с помощью которой осуществляется обогрев задней части салона;
подогрев задних сидений.

Такое дополнение позволило сделать внедорожник УАЗ Патриот еще комфортабельнее и популярнее.

Электросхема оборудования внедорожника УАЗ Патриот до 2007 г.в.

Электропроводка

Проводка эл. кабелей представляет собой жгуты, которые разветвляются от монтажных блоков и поступают непосредственно к оборудованию. Обязательными элементами электросхемы автомобиля являются предохранители, выполняющие защитную функцию.

Если возникла поломка в монтажном блоке, то отечественные модели данного изделия подлежат ремонту. Для этого необходимо разобрать блок и найти неисправность. Зачастую неисправность заключается в подгорании дорожек на печатной плате. Чтобы разобраться в принципе построения печатной платы, понадобится электрическая схема. Такая схема изображена на фото.

Проводка выполняет важную роль, осуществляя замыкание цепи постоянного тока, тем самым обеспечивая питание каждого эл. прибора автомобиля.

Электросхема оборудования внедорожника УАЗ Патриот с 2007 г.в.

Начиная с 2007 года, производители отечественного внедорожника пришли к единому мнению о необходимости перехода с экологического стандарта Евро-2 на Евро-3 для бензиновых двигателей. В результате перехода с одного стандарта на другой в 2007 году и получила некоторые видоизменения электросхема. Такая эл. схема показана на рисунке выше, которая представляет собой инжекторную систему впрыска топлива. Отличается электросхема Патриот с 2007 года выпуска от схемы более раннего производства автомобиля тем, что в системе отсутствовал блок управления инжекторной системой.

На основании представленной информации следует подвести итог и отметить, что электросистема любого автомобиля является не только важной составляющей, но и достаточно сложной. Поэтому при выходе из строя любого агрегата автовладельцы спешат посетить автоэлектрика, так как это быстро и эффективно, чем разбираться в поломке, чем разбираться в поломке самостоятельно. Хотя большинство поломок связанных с эл. системой автомобиля можно устранить самостоятельно, разобравшись лишь в электросхеме транспортного средства.
