Схема электропроводки уаз 3151: ✅ Схемы электрооборудования УАЗ-3151, назначение предохранителей

Схема электропроводки УАЗ 31512, замена проводки своими руками: инструкция, фото и видео

Автовладельцев, ранее не сталкивавшихся с отечественными внедорожными версиями, всегда смущает два разных, на первый взгляд, названия одной и той же модели. В частности, если нужна схема электропроводки УАЗ 31512, то искать следует документацию на «459Б» модель Ульяновского автозавода, поскольку это одно и то же транспортное средство.

Электросхема УАЗ 31512 идентична с УАЗ 459Б

Два названия одной модели

Все дело в том, что с 1945 по 1966 года действовала отраслевая классификация транспортных средств, согласной которой:

1. Каждому автозаводу присваивался код, состоявший из заглавных букв полного названия;
2. За автозаводами закреплялся определенный цифровой диапазон, который они могли использовать для выпускаемых моделей.

Справочно: за Ульяновским автозаводом закрепили буквенный код УАЗ, а диапазон – с 400 по 499. Соответственно, что все выпускаемые и рекламируемые на видео модели должны обозначаться именно таким способом.

Смотрите также схему электропроводки УАЗ 31514.

Новые требования

Когда в 1966 году приняли новую классификацию транспортных средств (отраслевую нормаль – ОН 025270-66), суть которой состояла в стандартизации цифровых обозначений, процесс замены названий уже существующих автомобилей оказался достаточно сложным:

1. По причине невозможности одномоментной замены всей документации;
2. По причине ментальности производителей и потребителей, поэтому, процесс замены растянулся более чем на 30 лет.

Расшифровка индекса

Гражданская версия авто «459Б» согласно новой классификации получила цифровой индекс 31512, где:

1. Первая цифра обозначает класс автомобиля, определенный по рабочему объему двигателя и массе автомобиля. Применительно к модели – это цифра «3» весом до 1,5 т и рабочим объемом до 2,5 л;
2. Вторая цифра индекса указывает на тип транспортного средства. Цифра «1» – легковой;
3. Третью и четвертую цифры индекса присваивает автопроизводитель. Как правило, они обозначают внутризаводское обозначение;
4. Пятая цифра указывает на модификацию. В данном случае, УАЗ модифицировал модель «459», которая по новым требованиям должна нумероваться как 3151. Соответственно, модифицированное авто получает индекс 31512.

Инструкция по расшифровке отраслевой нормали ОН 025270-66

А поскольку транспортное средство выпускается и эксплуатируется намного больше этого срока, то и схема проводки УАЗ 31512 идентичная «459Б».

Предостережение: в процессе модернизации авто конструкторы практически всегда вносят изменения в электрические схемы. Соответственно, и электропроводка УАЗ 31512 будет отличаться от предыдущей версии. Это нужно обязательно учитывать при обслуживании или ее замене.

Читайте также статью “Схема электропроводки УАЗ 452: конструкция “буханки”.

Электросхема на инжекторный УАЗ (буханка)

Одной из самых частых проблем отечественных автомобилей является поломка каких-либо электрических приборов, в этом вам поможет разобраться электросхема. Единственным решением этой проблемы будет осуществляться проверка состояния предохранителей. Темой сегодняшней статьи будет электросхема автомобиля УАЗ Буханка на двигателе типа инжектор.
УАЗ Буханка

Итак, в данной статье представлены ответы на такие довольно распространенные вопросы:

• Что собой представляет электросхема на автомобиле УАЗ Буханка двигателя типа инжектор?
• Как устроена электросхема автомобиля УАЗ Буханка?
• Где расположены предохранители на автомобиле марки УАЗ Буханка двигателя типа инжектор?
• Ремонт монтажного блока.

Основная информация

Предохранители в автомобиле марки УАЗ Буханка располагается в специальном монтажном блоке, а он в свою очередь располагается в коробке воздушного притока с левой стороны транспортного средства. Монтажный блок включает в себя все важнейшие участки электронных цепей, при этом снабжая их нужными предохранителями и реле. Блок предохранителей автомобиля УАЗ Буханка состоит из двух линеек с предохранителями и закрепляется вся эта конструкция при помощи гайки к корпусу транспортного средства. В случае если вы примите решение снять линейки предохранителей, то вам необходимо будет отключить аккумулятор.

К основным элементам электронной схемы относятся:

• Аккумуляторная батарея;
• Электронный насос топлива;
• Фильтр очищения топливной смеси;
• Форсунки;
• Блок руководства двигателем;
• Электронная катушка зажигания;
• Свечки зажигания;
• Датчик холостого хода;
• Датчик коленчатого валика;
• Датчик заслонки воздуха;
• Тахометр;
• Моторчик вентилятора, охлаждающего радиатор;
• Управляющее реле электронного двигателя вентилятора;
• Индикатор, контролирующий работоспособность двигателя;
• Разъем диагностики.

Электросхема УАЗ Буханка

При какой-либо поломке электронного оборудования произойдет увеличение силы тока в узле, который отвечает за данный прибор, вследствие чего возникает короткое замыкание. Проволока, через которую проходит ток к предохранителю, перегорает и плавится, вследствие чего обрываются цепи, и отключается прибор, но при этом сохраняется его целостность. То есть благодаря предохранителям обеспечивается защита основных деталей от перегрева, в случае возникновения короткого замыкания.

Как правильно проводится снятие и установление монтажного блока?

Если электросхема выполнена качественно, то это значительно облегчит процесс установления и снятия электронного оборудования. Итак, алгоритм снятия монтажного блока:

1. Отсоединяем проводок от минусовой клеммы аккумулятора;
2. Открываем капот и снимаем крышку с блока предохранителей и реле. Для этого необходимо отжать 4 пластиковые защелки;
3. Сдвигаем резиновый чехол;
4. Отсоединяем верхнюю колодку жгута проводки от блока;
5. Отворачиваем 2 гаечки, которые закрепляют блок;
6. Вынимаем блок из отсека, который расположен перед ветровым стеклом;
7. Отсоединяем от блока нижние колодки жгутов проводки;
8. Устанавливаем предохранители и реле в обратном порядке.

Ремонтирование монтажного блока заключается в проведение замены печатных плат. Итак, алгоритм проведения ремонта монтажного блока:

1. Снимаем монтажный блок;
2. Выворачиваем 8 винтиков, которые закрепляют нижнюю крышку;
3. При помощи отвертки открываем нижнюю крышечку;
4. Проверяем состояние дорожек, по которым проходит ток и качество запаивания. В случае обнаружения дефектов их необходимо ликвидировать, но если это невозможно, то проведите полную замену блока;
5. Устанавливайте монтажный блок в обратном порядке.

autodont.ru

Особенности электрооборудования

Модель УАЗ 31512 также подвергалась модернизации. Поэтому, принято различать автомобили по году выпуска:

1. До 1994 года;
2. После 1994 года.

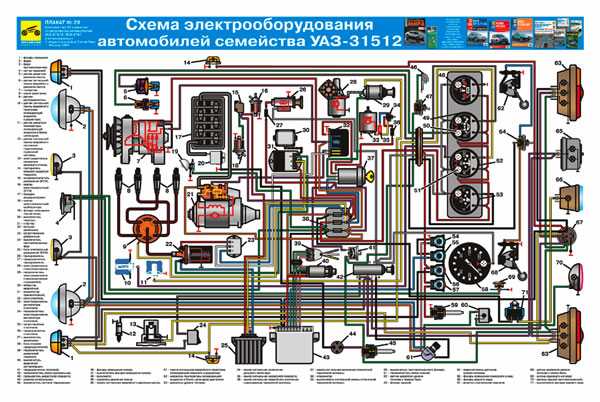

Электрическая схема модели 31512 до 1994 года

У них есть различия, связанные с разными силовыми агрегатами и установкой новой панели приборов. При замене узлов и агрегатов своими руками на новые (модифицированные), следует руководствоваться датой, когда подобные узлы начали устанавливать на автомобиль, и применять «правильную» электросхему для соединения электронных компонентов.

Фото схемы соединений фар

В частности, немало вопросов вызывают различия в схеме подключения головного света. Цена переоборудования невысока, важно лишь не только купить компоненты, но и правильно их подключить:

1. На моделях первых выпусков ставили ножные переключатели света – П39;
2. На последующие – П53;
3. Отличия в герметичном корпусе, все остальные характеристики одинаковы.

Фара головного света УАЗ 31512

Зато есть различия в схеме подключения:

1. Модифицированные фары запитаны на ножной переключатель;
2. Немодифицированные – через центральный переключатель;
3. У немодифицированных обе лампы запитаны друг от друга (правая от левой). Если свет не горит при исправной лампе – следует проверить провод между ними;
4. У модифицированных каждая имеет свой провод от источника электричества.

О классических внедорожниках Уаз и автомобилях повышенной проходимости

Электрооборудование (электросхемы) рено логан 2

Именно поэтому, будем честными, Патриота часто берут те, кому не хватает денег на TLC. Стараюсь, чтобы мой бортовик приносил ещё и пользу моим читателям! Иногда автовладельцы сталкиваются с проблемой невозможности запуска двигателя из-за разряженной АКБ. Сейчас, к сожалению, нет ни сил, ни времени на это. Провод подсветки, выходя из МУС, идёт напрямую к этим кнопкам по дороге, конечно же, заглядывая в приборку и прочие подсвечиваемые места Гугление и копание форумов добавляло в ситуацию запутанности, так как, судя по всему, на более новых машинах стеклоподъёмники управляются через отдельный блок. Часть I … — Электрика? Номинальное напряжение в бортовой сети автомобиля 12 вольт. Электросхема оборудования внедорожника УАЗ Патриот с г. Именно поэтому, чтобы АвтоВАЗ выживал, его приходится то государственными деньгами подкармливать, то варягов звать на царствование. Кто с вами после этого будет иметь дело?! Распечатать и бросить в гараж чем не вариант? А вы так лажаетесь! Особенности эксплуатации электрооборудования Уаз Патриот. Длинно и нудно статья и так большая получилась расписывать не стану что да как было в сервисе, напишу главное: 1. 2-х скоростное включение вентиляторов

https://youtube.com/watch?v=EqKnZ-PXaig

Блок предохранителей автомобиля УАЗ Патриот

Блок предохранителей автомобиля УАЗ Патриот 316300 с 2005 года выпуска

Монтажный блок предохранителей: К2 — реле-прерыватель стеклоочистителя; К3 — реле-прерыватель указателей поворота; К4 — реле включения ближнего света фар; К5 — реле включения дальнего света фар; К6 — дополнительное (разгрузочное) реле; К7 — реле включения обогрева заднего стекла; К8 — реле включения противотуманных фар; F1-F23 — плавкие предохранители (см. таблицу)

Блок реле и предохранителей: К1 — реле стартера; К2 — реле времени стеклоомывателя двери задка; К3 — реле электровентилятора системы охлаждения двигателя; К4 — реле звуковых сигналов; К5 — реле электробензонасоса; К6 — реле КМПСУД; F1-F5 — плавкие предохранители (см. таблицу).

Цепи, защищаемые плавкими предохранителями:

Обозначение	Сила тока, А	Защищаемые цепи
Монтажный блок
F1	5	Освещение приборов, габаритные огни левого борта
F2	7,5	Ближний свет правой фары
F3	10	Дальний свет правой фары
F4	10	Правая противотуманная фара
F5	30	Система электростеклоподъемников дверей, электропривод люка
F6	15	Штепсельная розетка переносной лампы
F7	20	Звуковой сигнал, электропривод зеркал
F8	20	Элемент обогрева заднего стекла
F9	20	Очистители и смыватели стекол
F10	20	Резерв
F11	5	Габаритные огни правого борта, освещение номерного знака
F12	7,5	Ближний свет левой фары
F13	10	Дальний свет левой фары и сигнализатор дальнего света фар
F14	10	Левая противотуманная фара
F15	20	Система электроблокировки замков дверей
F16	10	Аварийная сигнализация и указатели поворотов
F17	7,5	Плафоны освещения, подкапотная лампа, выключатель сигнала торможения
F18	25	Отопитель, прикуриватель, выключатель обогрева заднего стекла
F19	10	Комбинация приборов, выключатель света заднего хода
F20	7,5	Задние противотуманные огни
F21	10	Запасной предохранитель
F22	20	Запасной предохранитель
F23	30	Запасной предохранитель
Блок реле и предохранителей
F1	10	Силовая цепь реле электробензонасоса
F2	20	Силовая цепь реле КМПСУД
F3	20	Силовая цепь реле стартера
F4	25	Силовая цепь реле вентилятора
F5	80 (90)	Питание монтажного блока

Блок предохранителей автомобиля УАЗ Патриот 316300 с 2007 года выпуска

Монтажный блок предохранителе: К2 — реле-прерыватель стеклоочистителя; К3 — реле-прерыватель указателей поворота; К4 — реле включения ближнего света фар; К5 — реле включения дальнего света фар; К6 — дополнительное (разгрузочное) реле; К7 — реле включения обогрева заднего стекла; К8 — реле включения противотуманных фар; F1-F23 — плавкие предохранители (см. таблицу)

Главный блок реле и предохранителей: К1 — реле стартера; К2 — реле времени стеклоомывателя двери задка; К3 — реле звуковых сигналов; К4 — реле КМПСУД; К5 — реле электробензонасоса; К6 — реле электровентилятора; К7 — реле электровентилятора; F1-F10 — плавкие предохранители (см. таблицу)

Вспомогательный блок реле и предохранителей: К1 — реле включения вентилятора отопителя салона; К2 — реле 1 заслонки рециркуляции; К3 — реле 2 заслонки рециркуляции; К4 — реле муфты компрессора; К5 — реле вентилятора 1; К6 — реле вентилятора 2; F1-F3 — плавкие предохранители (см. таблицу)

Цепи, защищаемые плавкими предохранителями:

Обозначение	Сила тока, А	Защищаемые цепи
Монтажный блок
F1	5	Освещение выключателей и органов управления, габаритные огни левого борта
F2	7,5	Ближний свет правой фары
F3	10	Дальний свет правой фары
F4	10	Правая противотуманная фара
F5	30	Система электростеклоподъемников дверей, электропривод люка
F6	15	Штепсельная розетка переносной лампы
F7	20	Звуковые сигналы, электропривод зеркал
F8	Обогрева заднего стекла, наружных зеркал МУС
F9	20	Очистители и смыватели стекол, дополнительный отопитель салона
F10	20	Прикуриватель
F11	5	Габаритные огни правого борта, освещение номерного знака
F12	7,5	Ближний свет левой фары
F13	10	Дальний свет левой фары и сигнализатор дальнего света фар
F14	10	Левая противотуманная фара
F15	20	Система электроблокировки замков дверей
F16	10	Аварийная сигнализация и указатели поворота
F17	7,5	Плафоны освещения, выключатель сигнала торможения
F18	25	Отопитель, выключатель обогрева заднего стекла и наружных зеркал
F19	10	Комбинация приборов, выключатель света заднего хода
F20	7,5	Задние противотуманные огни
F21-23	10; 20; 30	Запасные предохранители
Блок реле и предохранителей
F1	30	Силовая цепь реле вентилятора
F2	25	Антиблокировочна¤ система (АБС)
F3	5	Приборы
F4	10	Силовая цепь реле электробензонасоса
F5	20	Силовая цепь реле стартера
F6	30	Силовая цепь реле вентилятора
F7	20	Силова¤ цепь реле КМПСУД
F8	10	Антиблокировочна¤ система (АБС)
F9	80 (90)	Питание монтажного блока
F10	40	Антиблокировочна¤ система (АБС)
Реле и предохранители
F1	7,5	Муфта компрессора кондиционера
F2, F3	30	Вентилятор 1, вентилятор 2

Схема подключения генератора на ВАЗ 2107

А именно — правильно отрегулировать работу элементов системы зажигания. Напряжение должно быть 13, 6 — 14 Вольт, при включении фар и печки не должно стать ниже 13, 4 Вольта.

Если заведется нормально, то стартер и проводка в норме.

С другой стороны: неоднократно замечал у себя, особенно при затрудненном пуске на подсаженной АКБ напряжение после старта около 15,1 В, что явно больше нормы.

Замена шкива.

Аккумулятор становится потребителем и начинается зарядка, обмотка возбуждения генератора питается по той же цепи, только теперь не от аккумулятора, а от выхода генератора. Если есть пробой или обрыв, то обмотку придется заменить проще заменить генератор Проверяем обмотку ротора. Вал ротора вращается в шариковых подшипниках, установленных в крышках. Позвонив знакомому электрику, он сказал два заветных слова и все встало на свои места — Поставь лампочку! После данной процедуры, пришлось немного выправлять крыльчатку. Для срыва и затяжки гайки этого приспособления оказалось достаточно. Как подключить генератор на змз 402

Электроснабжение и запуск силового агрегата

Мотор запускается электрическим стартером. Он представляет собой электрический двигатель. Стартер оснащен втягивающим реле. Оно используется для включения устройства и введения шестерни привода в зацепление с маховиком мотора. Включение стартера дистанционное при помощи замка зажигания.

Электроснабжение необходимо для нормальной работы двигателя внутреннего сгорания. К нему относятся:

1. Катушка высокого напряжения;
2. Распределитель зажигания;
3. Свечи зажигания;
4. Электроклапан холостого хода;
5. Выключатель принудительного холостого хода;
6. ЭБУ холостого хода;
7. Коммутатор.

устройство, тех. обслуживание, самостоятельный ремонт

Содержание

• 1 Электросхема УАЗ 469
• 2 Генератор уазика
• 3 Регулятор напряжения
• 4 АКБ
• 5 Система зажигания УАЗ 469
• 6 Стартер УАЗ 469
• 7 Система освещения, световой и звуковой сигнализации УАЗ
• 8 Контрольно-измерительные приборы УАЗ
• 9 Техническое обслуживание электрооборудования
• 10 Возможные неисправности и способы их устранения
• 11 Заключение

Буксировка прицепа массой почти тонну? Легко! Вооружённые силы уважают УАЗ 469 за его надёжность. Внедорожник отечественного производства пришёл на замену ГАЗ-69. Удачная конструкция основных узлов, схемы электрооборудования УАЗа 469 обеспечивает безотказность и выносливость автомобиля при любых погодных условиях.

Электросхема УАЗ 469

Проводка УАЗа объединяет более 50 обязательных компонентов и устройств автомобиля. По схеме видно, что узлы автомобиля УАЗ 469 хорошо продуманы и подлежат самостоятельному ремонту даже в полевых условиях.

Генератор уазика

Генератор крепится на правой боковине картера силового агрегата. Между шкивами натягивается ремень для привода. Опора снизу для перемещения узла на небольшое расстояние обеспечивает его натяжение.

Внешний корпус на ранних моделях производился из стали, в новых сериях главным материалом является легкий сплав. По бокам расположены крышки с подшипниками качения. На большинстве моделей задняя крышка используется для установки выпрямительного блока, щеток и регулятора напряжения.

Внутренняя схема генераторов начинается со статора, который используется для генерации тока. Он состоит из стальных листов, обмотанных проводом для формирования трехфазной обмотки. На внешней стороне статора есть вал с выемкой под шпонку для монтажа приводного шкива. Внутри на подшипниках вращается ротор. Это устройство из стальных втулок и обмоток. Вывод проводов для подключения генератора УАЗа прикреплён к коллектору. Крыльчатка, установленная перед шкивом, обеспечивает подачу холодного воздуха в прибор. Детали зафиксированы при помощи гаек. Щёточный пружинный узел используется, чтобы подвести напряжение возбуждения.

Замеры амперметром показывают, что ранние модели генераторов серии Г12 вырабатывают ток силой до 20А. Мощность модифицированного Г250 достигает 350 Вт.

Регулятор напряжения

Штатные советские модели регулятора РР 132А-0 в оригинале найти практически невозможно. Если произошла поломка, автовладельцы рекомендуют проложить к новому реле новую проводку, а старое переоборудовать на разъемы и штекеры, чтобы всегда можно было вернуть исходное состояние.

Популярный список запчастей для сбора электросхемы:

• реле ЗИЛ-131, УАЗ-ЭМ 67370227023702;
• электромагнитное реле 12В с кронштейном и пятью контактами;
• распределительный короб Gusi 8;
• недостающие провода.

АКБ

Учитывая возраст автомобиля, ему понадобится пусковой ток со значением не менее 750 А, номинал ёмкости 70-90 Ач в европейском корпусе от проверенных производителей.

Оптимальным выбором станет Pb/Sb или Sb/Sb аккумуляторы, потому что класс автомобиля славится нестабильным напряжением электропроводки.

АКБ меньшей ёмкости приведёт к постоянным перезарядкам генератора, в результате схема зарядки нарушится, и батарея будет хуже справляться с задачей электропитания. Аккумулятор большей ёмкости будет часто сталкиваться с недозарядкой, что приведёт к потере выгодных характеристик.

При правильной эксплуатации на автомобиль подойдёт АКБ любой ремонтопригодности. Вся разница заключается в стоимости обслуживании. 90% водителей не беспокоятся по этому поводу и ставят необслуживаемые аккумуляторы.

Система зажигания УАЗ 469

Запуск двигателя автомобиля возможен благодаря воспламенению горючей смеси в цилиндрах силового агрегата. Исправное зажигание на УАЗе позволяет завести машину в любых погодных условиях и температурных режимах.

Схема контактного зажигания УАЗ 469 надёжна, ей пользуются со времён появления первого автомобиля, но она не сравнится с возможностями бесконтактной модели. Автовладельцы стараются перенастроить отечественный механизм, чтобы улучшить работу силового агрегата. Достигаются хорошие результаты:

•   устойчивая работа двигателя на всех режимах;
•   быстрый пуск охлаждённого двигателя;
•   нормализация расхода топлива;
•   возврат мощности к заводским показателям.

У схемы замка зажигания УАЗ есть особенность: без предварительного выключения зажигания повторный запуск стартера блокируется. Также замок оснащён противоугонным запорным устройством.

У замка зажигания есть 3 положения:

•   зажигание выключено (0). Работает только аварийка, сигнализация и габаритные огни.
•   питание системы управления мотором (1). Работают генераторы возбуждения, мотор, фары и другие компоненты, требующие подачу электричества;
•   подача питания 1-2 секунды на стартер для запуска двигателя (2) с последующим переходом ключа в исходное положение (1).

Стартер УАЗ 469

Электрический УАЗ имеет электродвигатель, установленный с левой стороны мотора. Потребляя постоянный ток, стартер обладает последовательной обмоткой возбуждения, оснащен тяговым реле и приводом с муфтой свободного хода.

Электрическая энергия от аккумулятора поступает в первичную обмотку, в это время реле толкает приводной механизм. Происходит зацеп с маховиком двигателя, и совершается вращательное движение. Маховик движется, все рабочие части перемещаются и силовой агрегат запускается.

Проверку удерживающей и тяговой обмоток производят измерением сопротивления с помощью омметров.

Реле с неисправной катушкой быстро изнашивается. Концы клеммных болтов должны быть чистыми. Если наконечник успел чрезмерно перегореть, его следует повернуть на 180°. Также следует исключить сильный износ контактных дисков электрооборудования.

Система освещения, световой и звуковой сигнализации УАЗ

Концепцию системы освещения, световой сигнализации машины составляют поворотные фары, передние фонари, боковые поворотники, задние фонари, сигналы заднего хода, подсветка номерного знака, приборов, кабины, подкапотного пространства, а также переключателей для управления этими устройствами.

Фара имеет полуразборный оптический компонент с двухнитевой лампочкой. Нижняя нить лампы мощностью 50 Вт расположена в фокусе отражателя, она обеспечивает дальний свет. Верхняя нить мощностью 40 Вт отвечает за ближний свет.

Несмотря на хорошую герметичность, пыль со временем может проникнуть внутрь оптики. Обслуживание фар состоит в регулировке и замене неисправных ламп, удаления пыли с корпусов фар и оптических элементов. Для очистки необходимо снять фару, не разбирая ее, тщательно промыть чистой водой с помощью ватного тампона через отверстие и высушить.

Нужно регулярно проверять чистоту проводов и надежность соединений в цепях освещения, состояние центрального и ножного переключателей.

Контрольно-измерительные приборы УАЗ

Для обеспечения надежной и долговечной работы необходимо контролировать состояние и работу отдельных механизмов автомобиля. Основные механизмы управления УАЗа 469 объединены панелью приборов, установленной на передней панели кузова (амперметры, вольтметры уаза, датчики давления масла, датчики температуры воды в блоке цилиндров, датчики уровня топлива и реле поворотов одинковы с УАЗом буханка).

Указатель работает в паре с датчиками давления масла, температуры охлаждающей жидкости и уровня топлива. Спидометр определяет скорость и пройденное расстояние, учитывает работу и износ деталей, узлов, агрегатов автомобиля. Контрольные лампы сигнализируют о перегреве жидкости радиатора и аварийном давлении масла.

Техническое обслуживание электрооборудования

Таблица 1 — Техническое обслуживание основного электрооборудования

Электрооборудование	Рекомендации по ТО
Аккумулятор	Батарея всегда должна содержаться в чистоте. При подготовке АКБ к эксплуатации ее утепляют, доводят плотность электролита до нормы проверяют напряжение под нагрузкой.
Генератор	Проверка и регулировка натяжения приводного ремня генератора. Осмотр и очистка наружной поверхности. При необходимости подтягивание креплений.
Реле стартера УАЗа	Осмотр и очистка наружной поверхности. При необходимости подтягивание крепления.
Переключатель света фар, стоп-сигнала	Очистка поверхности и клемм от грязи.
Фары	Проверка установки, крепления и действия фар. При необходимости регулировка направление светового потока.
Катушка зажигания	Недопустимо загрязнение или замасливание контактов и проводов, необходимо периодически их протирать.

Чтобы система зажигания работала нормально, особенно при низкой температуре, дополнительно нужно следить за чистотой проводов высокого напряжения. Нельзя допускать их окисления в местах соединений.

Возможные неисправности и способы их устранения

Таблица 2— Устранение основных неисправностей УАЗа

Неисправность	Устранение
Нет заряда аккумуляторной батареи	Проверка натяжения ремня привода генератора и состояния щеток. Проблема может возникать из-за износа контактных колец или задевания ротора.
Шум при работе генератора	Износ подшипников или их посадочных мест на крышках. Изношенные и поврежденные детали требуют замены.
Закоротил провод включения кондиционера	Предохранители УАЗ 469 — самая уязвимая часть автомобиля. Для ремонта нужно удалить штатные контакты гнезда предохранителя, разогрев место их припоя, и выдернуть их плоскогубцами.  Место верхнего контакта в блоке предохранителей рассверлить под размер провода и впаять его.
Дребезжащий звук при работе клаксона	Возникает из-за плохого контакта или появления трещин на мембране. Для ремонта требуется проверить состояние проводки и точек соединения.
Замыкания в цепи	Потребуется пройти по всем элементам, подключенным к данному проводу. Каждый потребитель отсоединяется от сети и отдельно проверяется на работоспособность. При обгорании изоляции на жгутах проводки требуется замена.
Отсутствие искры	Связано с пробитой катушкой или крышкой, а также некорректной регулировкой угла опережения. Возможна поломка коммутаторного устройства. Для ремонта требуется заменить поломанные узлы и произвести настройку момента подачи искры.

Заключение

До середины 80-х годов применялась упрощенная схема электропроводки, но после проведенной модернизации обозначение автомобиля сменилось на УАЗ 3151. Приходилось сталкиваться с проблемами или недочётами схемы электрооборудования УАЗ 469? Расскажите подробнее о своём опыте в комментариях.

: Каталог моделей :: УАЗ

← Вернуться к маркам

УАЗ 2206 (1985 — …)

рынок: GEN («общий экспорт»)

Диагностические данные	Код неисправности	условия	БСЭ	электрические схемы	Распиновка ЭБУ	процедуры проверки	схема расположения	предохранители и реле	разъемы
Система управления двигателем	+	+		+	+	+
Антиблокировочная тормозная система				+	+				+

Справочные данные	емкости для жидкости

УАЗ Хантер (3151) (2003 — …)

рынок: GEN («общий экспорт»)

9разъемы 0031

Диагностические данные	Код неисправности	условия	БСЭ	электрические схемы	Распиновка ЭБУ	процедуры проверки	схема расположения	предохранители и реле
Система управления двигателем	+	+		+	+			+

Справочные данные	емкости для жидкости

УАЗ Патриот (3163) (2005 — …)

рынок: GEN («общий экспорт»)

Диагностические данные	Код неисправности	условия	БСЭ	электрические схемы	Распиновка ЭБУ	процедуры проверки	схема расположения	предохранители и реле	разъемы
Система управления двигателем	+	+		+	+	+	+	+
Антиблокировочная тормозная система				+			+	+
Система управления кузовом				+	+		+	+

Справочные данные	емкости для жидкости
	+

УАЗ Пикап (2363) (2008 — …)

рынок: GEN («общий экспорт»)

Диагностические данные	Код неисправности	условия	БСЭ	электрические схемы	распиновка ЭБУ	процедуры проверки	схема расположения	предохранители и реле	разъемы
Система управления двигателем	+			+	+		+	+
Система управления кузовом				+	+		+	+

Справочные данные	емкости для жидкости
	+

← Вернуться к маркам

Бесконтактная система зажигания УАЗ-3151

В состав бесконтактной системы зажигания (рис. 1) входят устройства:

• – датчик-распределитель;

• – ключ транзисторный;

катушка зажигания;

• – дополнительное сопротивление;
• – вибратор аварийный;
• – свечи зажигания.

Рис. 1. Схема бесконтактной системы зажигания

Устройство датчика-распределителя показано на рис. 2.

Датчик-распределитель имеет корпус, крышку, ролик, датчик синусоидального напряжения, центробежный и вакуумный регуляторы, а также октан-корректор.

Центробежный регулятор автоматически изменяет угол опережения зажигания в зависимости от скорости.

Датчик напряжения состоит из ротора и статора.

Ротор представляет собой кольцевой постоянный магнит с плотно прижатыми к нему сверху и снизу четырехполюсными обоймами, жестко закрепленными на втулке.

В верхней части ротора на втулке установлен ползунок.

Статор датчика представляет собой обмотку, заключенную в четырехполюсные пластины.

Статор имеет изолированный многожильный провод, соединенный с проводом датчика.

Второй вывод обмотки электрически соединен с корпусом в сборе датчика-распределителя.

На роторе имеется метка, на статоре стрелка, служащие для установки начального момента искрения.

Катушка зажигания (рис. 3)

Сопротивление обмоток при температуре (25±10) °С, Ом:

• первичная…..0,43
• вторичный…..13 000–13 400

Максимальное развиваемое вторичное напряжение, В…..30 000

Катушка имеет выход высокого напряжения и два выхода низкого напряжения:

• – клемма К – для соединения с клеммой К дополнительного сопротивления;
• — выход без маркировки — с релейным выходом К3.

Добавочное сопротивление (рис. 3)

Величина активного сопротивления между выводами «+» и «С» (0,71 ± 0,05) Ом, между выводами «С» и «К» — (0,52 ± 0,05) ) Ом.

Транзисторный переключатель (рис. 3, 4)

Рис. 4. Схема электрическая транзисторного коммутатора

Коммутатор состоит из корпуса и платы с радиоэлементами.

Релейные выходы предназначены для:

• — выхода D — для соединения с низковольтным выходом датчика-распределителя;
• — вывод короткого замыкания — для соединения с выводом катушки зажигания;
• – вывод «+» — для соединения с выводом «+» добавочного сопротивления или блока предохранителей.

Вибратор аварийный (рис. 1)

Состоит из корпуса и доски, на которой смонтированы все узлы вибратора. Имеет один выход.

Включение в работу допускается только при выходе из строя транзисторного ключа или катушки статора датчика.

Техническое обслуживание

Через 8000 км

Проверить затяжку гаек низковольтного разъема датчика-распределителя, крепление соединительных проводов.

Через 16 000 км

Проверить распределитель зажигания: осмотреть бегунок, крышку распределителя и, если они загрязнены, протереть их хлопчатобумажной тканью, смоченной в чистом бензине.

Смажьте втулку ротора пипеткой (4-5 капель) (предварительно снимите бегунок и войлок под ним).

Через 50 000 км

Шарикоподшипник опоры статора тщательно промыть чистым бензином, залить в него смазку Литол-24 не более 2/3 свободного объема подшипника (предварительно снять крышку, ползунок, опоры ротора и статора).

Во избежание перехлеста поверхностей и прогорания крышки датчика-распределителя, проследите за тем, чтобы высоковольтные провода с наконечниками были введены в гнезда крышки до упора.

Невозможность включения зажигания и наличие влаги на крышке. Держите пластиковые детали в чистоте (крышка, ползунок, клемма низкого напряжения и т. д.).

Порядок установки угла опережения зажигания

• 1. Установить поршень первого цилиндра в верхнюю мертвую точку такта сжатия в первом цилиндре до совпадения отверстия М3 (5° до ВМТ) на шкиве коленчатого вала со штифтом на крышка привода ГРМ.
• 2. Снимите пластиковую крышку с датчика-распределителя.

Убедиться, что бегунковый электрод установлен напротив клеммы на крышке датчика-распределителя, обозначенной цифрой «1» (клемма провода зажигания свечи зажигания первого цилиндра двигателя).

• 3. Прикрутить пластину октан-корректора датчика-распределителя болтом с вставленной в нее стрелкой к корпусу привода так, чтобы стрелка совпала со средним делением шкалы октан-корректора.

• 4. Ослабьте болт крепления пластины октанового корректора к корпусу датчика распределителя.
• 5. Удерживая ползунок пальцем против его вращения (для устранения зазоров в приводе), осторожно поверните корпус до совмещения красной метки на роторе и кончика лепестка на статоре в одну линию.

Закрепите пластину октанового корректора болтом на корпусе датчика распределителя.

• 6. Установите крышку датчика трамблера, проверьте правильность установки проводов зажигания к свечам в соответствии с порядком работы цилиндров двигателя 1-2-4-3, считая против часовой стрелки.
