Ремонт однорычажного смесителя для кухни своими руками – с картриджем и шарового

Кухонный смеситель относится к наиболее часто используемой сантехнике в квартире или доме, поэтому неудивительно, что он нередко выходит из строя.

Поворотный одноручный кран в этом случае нуждается в профилактическом ремонте с заменой узлов, иногда неисправность невозможно устранить и приходится менять сантехнический прибор полностью.

Данные работы в домашних условиях может провести практически каждый домовладелец без вызова оплачиваемого специалиста по сантехнике. Для этого необходимо знать, как разобрать кран на кухне с одной ручкой и иметь в наличии простой строительный инструмент.

Содержание:

  • Устройство смесителей однорычажного типа
  • Что необходимо для ремонта
  • Ремонт смесителя с картриджем
  • Ремонт шарового смесителя
  • Заключение
  • Видео: как разобрать оба вида смесителей

Однорычажный кухонный смеситель

Устройство смесителей однорычажного типа

В современных кухнях основным видом кранов являются одноручные типы, которые практически вытеснили неудобные двухвентильные конструкции и практичнее сенсорных приборов.

Устройство однорычажного смесителя для кухни не отличается сложностью, главными узлами является корпус (имеет отлив, посадочные места для установки в мойку и подводки воды) и встраиваемый блок регулировки.

При выходе из строя ремонт однорычажного смесителя в большинстве ситуаций состоит в простой смене унифицированного блока переключения или его деталей.

Виды регулирующих узлов

Производитель поставляет на рынок однорычажные модели для смешивания жидкости только с двумя типами блоков управления: шаровыми и пластинчатыми керамическими картриджами.

Можно отметить, что керамические картриджи в силу своих высоких технических характеристик и эксплуатационных качеств практически вытеснили с рынка шаровые модели.

Качественный блок из керамики может регулировать водную подачу до 10 лет без потери эксплуатационных свойств, бюджетные китайские поделки могут выйти из строя на следующий день и намного чаще нуждаются в замене.

Внешний вид элементов конструкции керамических картриджей

Керамические картриджи

Керамический картридж представляет собой сборное соединение из деталей, установленных в пластмассовый цилиндрический корпус, вверху которого установлен рычаг, на который крепится поворотная ручка. В его нижней части расположены три отверстия: в два из них поступает вода, а из третьего смешанная жидкость направляется в отлив и вытекает наружу.

Главными узлами картриджа являются две керамические пластины с прорезями, плотно прилегающие друг к другу. При вращении одной из них вокруг своей оси входные отверстия, через которое поступает холодная и горячая вода, перекрываются в разной степени – таким образом, осуществляется регулировка температурного режима.

Если подвижная пластина смещается вдоль своей оси, происходит одновременное перекрытие обоих входных отверстий – так регулируется напор.

Основным преимуществом оснащения кухонного смесителя картриджем является простота его замены и высокая ремонтопригодность – его цилиндрический корпус легко разбирается.

Принцип работы керамического блока

Шаровые

Шаровые узлы управления состоят из одной главной детали – металлического шара с тремя отверстиями для воды и штоком для установки поворотной ручки. При работе шар поворачивается в сферическом корпусном седле, имеющем три отверстия: два для входа воды и третье для излива смешанной жидкости.

Регулировка температурного режима и напора происходит аналогично перемещению ручки в керамических моделях, для герметизации в область входных отверстий вставляются подпружиненные резиновые кольца.

Преимуществом одноруких шаровых вентилей является простота конструкции, большой срок службы и отличная ремонтопригодность — сам металлический шар теоретически не может выйти из строя, поэтому ремонт смесительного прибора заключается только в установке новых прокладок.

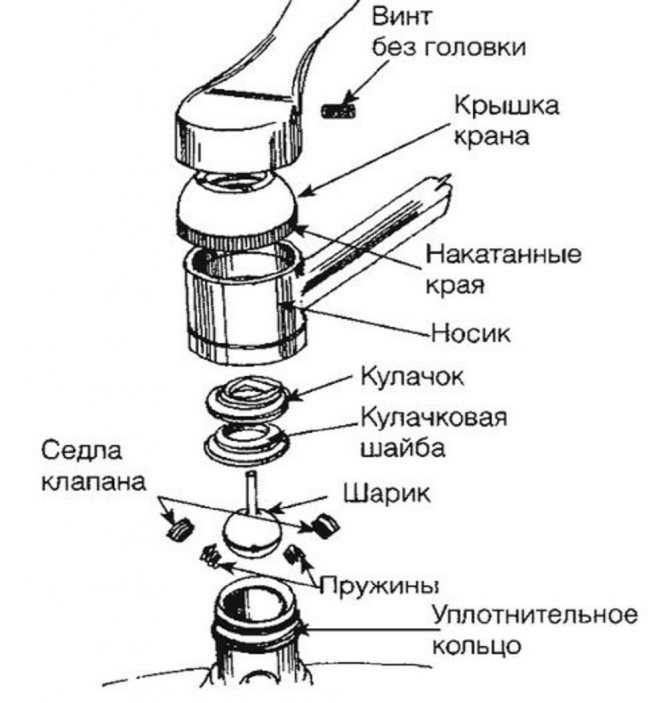

Особенности устройства шаровых узлов

Риски при покупке и эксплуатации

Чтобы избежать рисков при покупке и эксплуатации, лучше приобретать санитарную технику от хорошо зарекомендовавших себя на рынке производителей — это гарантирует, что она прослужит долгое время без поломок и неисправностей.

Обычно блок управления при покупке уже установлен в сантехнический прибор, а учитывая, что все их модели унифицированы, правильным решением станет приобретение точно такого прибора сразу. Это позволит при поломке старого узла сразу заменить его новым, а при повторении ситуации собрать из двух неисправных приборов работающий с дальнейшим использованием отремонтированного.

При эксплуатации кухонного крана в большинстве случаев подводка воды производится при помощи гибких армированных шлангов, которые не всегда отличаются высоким качеством. Избежать затопления помещений в случае повреждения водопроводных шлангов можно установкой на выходе труб клапана Аквастоп.

При этом следует учитывать, что принцип действия клапана заключается в перекрытии водного потока при высоком давлении, то есть он эффективен, если водный шланг отвалится от смесительного корпуса или трубы. В других ситуациях при течи квартира может быть успешно затоплена при наличии защиты Аквастоп.

Что необходимо для ремонта

Для проведения ремонтных работ придется разбирать кран, не снимая его с раковины, иногда может понадобиться ремонт кухонного излива, который в одноручных моделях можно проводить без операций по разборке.

При демонтаже крана приходится снимать рукоятку, откручивать фиксирующие гайки и шланги — для этого требуется подходящий инструмент, расходные материалы и комплектующие.

Инструменты и расходные материалы для сантехнических ремонтных работ

Инструменты

Для проведения ремонтных работ понадобится следующий инструмент:

  • Разводной ключ для откручивания гайки с корпуса смесительного прибора и демонтажа гибких подводок.
  • Торцевой или плоский гаечный ключ для прикручивания и снятия болтов на шпильках крепления.
  • Крестообразная отвертка или ключ шестигранник для демонтажа крановой ручки.

Необходимые материалы

При извлечении смесительного корпуса из кухонной раковины, снятии подводных шлангов, часто приходится сталкиваться с трудностями, связанными с загрязнением демонтируемых деталей известковым налетом или их коррозией. Перед проведением работ лучше обработать их поверхность средствами бытовой химии для удаления ржавчины и известкового налета — это упростит демонтаж и дальнейшую установку оборудования.

Наличие прокладок в подводных шлангах и смесительном корпусе исключает использование различного вида дополнительных уплотнителей в виде синтетической и льняной ленты, резиновых колец.

При ремонтных работах часто приходится менять пришедшие в негодность подводные шланги, для замены лучше приобретать виды с нержавеющей оплеткой и накидной гайкой со штуцерами, выполненными из цветных металлов (медь, латунь).

Внутреннее устройство однорычажного картриджевого смесителя

Ремонт смесителя с картриджем

Ремонт смесителя со встроенным картриджем в зависимости от его неисправности требует разного подхода. Если плохо перекрывается или постоянно течет вода в кране, в большинстве случаев требуется замена картриджа. Когда повреждена корпусная оболочка или отлив – придется снимать смесительное устройство и приобретать новый кран с последующей установкой.

Что может требовать ремонта

Основные узлы, которые в процессе эксплуатации чаще всего выходят из строя — блок регулировки и излив. Регулирующий узел может быть поврежден в результате длительной эксплуатации при некачественном исполнении или от попадания в водопроводную систему загрязненной воды с песком. Основная причина его неисправности – поломка встроенных пластиковых деталей и штока, на которой крепится ручка.

Отлив чаще всего выходит из строя в результате засорения фильтрующих форсунок на его выходе – в этом случае напор воды разрывает его тонкостенную трубку и образуется течь.

Ремонт фильтра в изливе

Как разобрать

При проведении ремонтных работ часто требуется разобрать однорычажный смеситель, процесс состоит из следующих этапов:

  • При помощи ножа или плоской отвертки снимают пластмассовую заглушку в боковой части ручки, фиксирующий винт может иметь головку под крестообразную отвертку или ключ шестигранник. Откручивают крепежный винт подходящим инструментом, перед проведением работ может понадобиться его предварительная обработка бытовыми химическими средствами против известкового налета и ржавчины.
  • После снятия ручки откручивают декоративную насадку. Она рассчитана на ручное снятие, но в процессе долгой работы в резьбу попадает вода и налет препятствует выкручиванию.
    Для облегчения снятия можно использовать разводной ключ, предварительно подложив под его губки мягкую тряпку для предотвращения царапин на хромированной поверхности. При проведении работ по демонтажу колпака следует избегать чрезмерных усилий – это может привести к деформации тонкостенной накладки.
  • Под колпаком находится зажимная гайка с шестигранным кольцом в верхней части – она просто выкручивается разводным ключом против часовой стрелки. Снять картридж легко – он извлекается из установочного гнезда пальцами за рычаг.

Разборка крана с керамическим картриджем

Как заменить картридж

Перед тем как поменять картридж в смесителе, внутренние детали корпуса смесителя очищают от налета и грязи при помощи тряпки и бытовых химических средств. Заменить картридж новым довольно просто — при установке совмещают корпусные выступы с углублениями в установочном гнезде.

Ошибки, которые можно совершить

Часто бывает, что после, казалось бы, правильной сборки, картридж некорректно работает. Происходит это из-за того, что выступающая резиновая прокладка в нижней части при установке мешает точному попаданию двух фиксирующих выступов на его корпусе в посадочные гнезда. Кран придется снова полностью демонтировать, устанавливать блок в правильное положение и сильнее придавливать рукой при закручивании прижимной гайки.

При монтаже важно не пережать зажимную гайку – это может привести к тугому ходу джойстика и сжатию корпусной оболочки, вызывающего быстрый износ внутренних деталей и в крайних случаях их растрескивание — если джойстик туго перемещается, следует сразу ослабить прижим.

Как разобрать смеситель на кухне шарового типа

Ремонт шарового смесителя

Основной ремонт шарового смесителя на кухне своими руками — замена прокладок, при значительных повреждениях отлива или корпусной оболочки, приводящим к протечкам, сантехнику придется менять.

Перед тем как отремонтировать шаровой кран, подготавливают обычный инструмент и расходные материалы в виде резиновых цилиндрических прокладок и купольной шайбы. Средства бытовой химии могут понадобиться для предшествующей обработки покрытых налетом и коррозией деталей.

Возможные неисправности

К основным неисправностям шаровых видов относится:

  • износ верхней купольной прокладки;
  • дефекты полого металлического шара;
  • истирание седлообразных клапанов;
  • ослабление пружин.

Если мы ремонтируем смеситель своими руками, то в отличие от картриджных видов, для точного определения неисправной детали требуется его предварительная разборка.

Разбираем смеситель

Разбирая смеситель однорычажный шарового типа выполняют следующие операции:

  • Снимают декоративную накладку на ручке, полностью откручивают фиксирующий винт и снимает ручку.
  • Отвинчивают верхний колпак разводным ключом, устанавливая его в наружные шлицы.
  • Извлекают пластиковую шайбу с куполообразным резиновым кольцом и шар из корпуса, отверткой достают седельные прокладки с пружинами.

Как разобрать шаровой смеситель – замена уплотнителей

Как отремонтировать

В самостоятельном ремонте может помочь инструкция по соединению крана, изучив которую починить его будет намного проще.

Но и при ее отсутствии ремонт не представляет особой сложности, в основном выполняют следующие операции:

  • Чаще всего меняют седла клапанов. Для этого их вставляют в корпусные выемки вместе с пружинами.
  • При повреждении шара, любой шаровой ремонт неэффективен – его меняют на новый.
  • Износ верхней купольной шайбы происходит очень редко, при истирании нужна замена.

Рекомендации по ремонту

Чтобы ускорить время ремонта без проведения предварительного обследования шарового крана с его разборкой, лучше заранее приобрести в торговой сети стандартный ремкомплект.

Перед тем как установить шар, полезно использовать силиконовую смазку, которой покрывают его поверхность для лучшей герметизации и уменьшения истирания резиновых деталей.

Заключение

Ремонт однорычажных моделей кухонных кранов своими руками — довольно простая задача даже для неподготовленного домовладельца. Основные виды кранов – шаровые и картриджные, имеют схожие процессы разборки и сборки с использованием одинакового сантехнического и бытового инструмента.

Видео: как разобрать оба вида смесителей

как починить своими руками пошагово

Основные виды и конструкция

Производители применяют несколько классификаций смесителей. При этом конструктивно однорычажные устройства данного типа практически не отличаются между собой.

Вне зависимости от выбранной модели, каждый шаровой смеситель состоит из следующих компонентов:

  1. Поворотная рукоятка. Посредством этой детали регулируются мощность потока и температура воды. Рукоятка крепится к корпусу с помощью винта, который закрывается декоративной накладкой.
  2. Колпачок. Эта деталь крепит к корпусу клапанный механизм.
  3. «Кулачок». Чаще всего выполненная из пластика деталь, с помощью которой регулируется положение шарообразного элемента. Последний закрывает/открывает поток холодной и горячей воды. «Кулачок» дополняется резиновыми уплотнителями.
  4. Корпус и гайка, фиксирующая кран к раковине.

Шаровой элемент неразборный. В этой детали предусматриваются три отверстия, два из которых обеспечивают подачу холодной и горячей воды, а через третий поток поступает в кран.

Цельносварной

Устранить поломки цельносварных моделей нельзя. Такие краны выпускаются в неразборном корпусе. Поэтому, в случае возникновения неисправности, подобные смесители необходимо заменить на новые.

Разборный

Более распространенный тип сантехнических приборов. Эти краны, из-за особенностей конструкции, хуже переносят продолжительную эксплуатацию, но поддаются ремонту.

Виды кранов

Перед тем, как чинить кран, нужно обязательно рассмотреть виды смесителей. Существует небольшой список вариаций:

Двухвентильный – традиционный тип смесителя с возможностью открывания и регулирования потока воды.

Однорычажный – более сложная конструкция, позволяет одним рычагом регулировать и напор воды, и ее температуру.

Термостатический – вид крана, способный автоматически подавать воду определенной температуры. Используется данная вариация достаточно редко.

Бесконтактный кран управляется инфракрасным датчиком, который напрямую связан с клапаном. Такой вариант, как правило, чаще всего используется в публичных заведениях, наверное, каждый видел хоть раз такую конструкцию.

Переключатель ванна-душ

Керамический

Надежный практичный тип переключателя, унифицирован по принципу действия и части элементов с керамическими кран-буксами, обслуживание идентично. Для замены или ревизии достаточно:

  • снять (выкрутить) заглушку барашка;
  • вывернуть винт крепления;
  • снять барашек;
  • вывернуть головку.

Кнопочный

Переключатель расположен на носике. Подпружиненная кнопка при вытягивании поднимает шток, открывая путь среде в душевую насадку.

Переключатель удерживается в поднятом положении напором воды.

Наличие пружины потенциально чревато поломкой, заклиниванием штока. Типовые неисправности:

  • поток одновременно из душа и носика;
  • нет фиксации вверху или возврата кнопки.

Устраняют отказы, меняя соответственно штоковые прокладки или пружину. Алгоритм поясняет видео:

Шаровый

Переключатель представляет сферу с тремя отверстиями, соединяющими каналы: холодный, горячий, душевой. С принципом действия знакомит: http://varion.ru/blog/sharovyy-pereklyuchatel-dush-vanna/.

Обычные неполадки:

  • течь по штоку или стыку футорки;
  • неполное перекрытие потока на лейку или носик.

Причина первой – износ прокладок штока или стыковой соответственно. Вторая ситуация вызвана неплотным прилеганием сферы к седлам. Устраняют, подтягивая футорки с сёдлами, притирая шар, или производят замену деталей из ремкомплекта.

Последовательность операций:

  • отсоединить гусак, душевую насадку;
  • вынуть заглушку ручки шара;
  • вывернуть винт, снять рукоятку;
  • отвернуть центральную футорку;
  • вывернуть шестигранным ключом вставки с запрессованными сёдлами;
  • очистить детали от отложений;
  • установить сферу в положение «перекрыто на душ»;
  • установить и завинтить вставки до касания с шаром, подтянуть центральную футорку;
  • надеть ручку, отрегулировать усилие поворота шара, поочередно равномерно затягивая вставки шестигранником;
  • зафиксировать ручку, присоединить излив, душ;
  • проверить результат.

Дивертор на два душа

Типичны диверторы, устанавливаемые между корпусом и гусаком. Штатный душ остается на месте, управляется центральным шаровым или керамическим затвором.

Металлорукав второй лейки соединяется со штуцером дивертора, управляется встроенным золотниковым или кнопочным переключателем. Отказы аналогичны таковым у встроенных кнопочных и золотниковых переключателей.

Общий вид золотникового дивертора, основные элементы.

Золотниковый переключатель прост, поэтому работает стабильно. Для разборки снимают ручку, вывинчивают футорку, вынимают эксцентрик. Открутив переходник, выталкивают плунжер. Обслуживание состоит в очистке полости, эксцентрика, плунжера от извести. Неплотность ликвидируют, меняя прокладки. Редко обламывается ведущий палец эксцентрика. Уплотнения на штоке эксцентрика могут потребовать замены

Ремонт смесителя

Когда вся подготовительная информация изучена, можно приступать непосредственно к работе.

Вообще может быть две причины для ремонта крана:

  • Плохо течет вода из смесителя на кухне
  • Подтекает вода из смесителя в ванной

Если Вы столкнулись с первой причины, то дело в том, что труба просто забита в водопроводе. Если Вы долго используете вещь, то туда может попадать различный песок и мусор. Если у Вас не установлен фильтр, то не удивляйтесь, такие явления будут возникать достаточно часто.

Если же Вы столкнулись с тем, что кран начал подтекать, то скорее всего дело в износе прокладок. В смесителях обычно имеется три таких прокладки.

Так вот, если они отработали достаточно большое количество времени, и они вышли из строя, то будьте уверены, подтяжка гаек точно не решит проблему.

Тут нужно узнать причину. Сначала открутите гайку на гусаке при помощи разводного ключа. В корпусной части трубы Вы увидите резиновую кольцевидную прокладку, и еще одно колечко, которое как раз ее удерживает.

Резинку нужно сменить и аналогично в обратном порядке собрать смеситель.

Рекомендация! Если Вы хотите исключить возможность ошибки выбора, то возьмите износившуюся гайку и принесите ее в магазин и покажите продавцу. Он подскажет Вам такую же новую гайку.

В ином случае Вы рискуете купить вещь, которая просто не подойдет к Вашему смесителю, вряд ли Вам это нужно.

Рекомендация! Своевременно проверяйте сеточку, через которую течет вода. Она со временем забивается грязью, которая достаточно плохо отражается на работе прибора.

Своевременно откручивайте гайку и промывайте эту самую сеточку, так Вы обеспечите себе максимально приятный напор воды.

Ремонт однорычажного смесителя с поворотным изливом

На мойки в кухне или на ванную ставят смесители с поворотным краном-изливом. Периодически течь начинает из-под него. Запорный механизм в данном случае не виноват, просто прокладки потеряли эластичность или высохла смазка.

Ремонт однорычажного смесителя с подвижным изливом

В таком случае разбираете смеситель как описано выше, затем снимаете, потянув вверх излив. Убираете все старые прокладки. Если они прикипели, можно использовать плоскую отвертку или даже лезвие ножа. Вам надо их снять, но они все равно подлежат замене. По снятым прокладкам подбираете новые. Желательно чтобы они были из силикона, не из резины. Силикон более эластичный, дольше сохраняет свои свойства, лучше переносит контакт с водой.

Новые прокладки смазываете сантехнической силиконовой смазкой, устанавливаете на место. Устанавливаете излив на место. Его надо хорошо придавить, чтобы он уперся в накидную гайку на корпусе смесителя. Далее — сборка всего остального механизма.

Особенности ремонта однорычажного смесителя

В связи с тем, что однорычажные модели конструктивно похожи друг на друга, сантехнические приборы ремонтируются по единому алгоритму. Чтобы устранить возникшие неполадки, потребуется разобрать кран, для чего нужно выполнить следующие действия:

  1. С помощью ножа или плоской отвертки снять пластмассовую заглушку на рукояти и раскрутить винт. При необходимости последний нужно обработать WD-40.
  2. Раскрутить декоративную металлическую насадку. В ходе этой процедуры не рекомендуется прикладывать усилия. Иначе на насадке появятся царапины или другие дефекты.
  3. Раскрутить разводным ключом шестигранную гайку и вынуть шаровой механизм.

Если из крана течет вода под слабым напором, то рекомендуется сначала проверить состояние сетки, расположенной в сливном отверстии. Эта деталь быстро засоряется мелкими частицами, что содержатся в воде. У некоторых моделей смесителей для прочистки сетки достаточно снять декоративную накладку, закрепленную около сливного отверстия. Для этого используют разводной ключ.

Проблемы при эксплуатации

Даже качественные сантехнические приборы со временем выходят из строя. Срок служба смесителя зависит от материала, из которого он изготовлен, качества водопроводной воды и интенсивности использования. Наиболее распространёнными проблемами, возникающими при эксплуатации однорычажных моделей, являются:

  1. Трещины на корпусе прибора. Они возникают из-за низкого качества материала и ошибок при монтаже.
  2. Засорение аэратора. Причиной этой неисправности является низкое качество водопроводной воды.
  3. Износ резиновых прокладок. Уплотнители являются расходными материалами, они со временем истираются из-за высокой интенсивности использования прибора.

Устройство однорычажного смесителя с шаровым переключателем

Увы, современные смесители, как и их вентильные собраться, время от времени выходят из строя. Ведь в их производстве используются те же материалы: металл, резина и пластик, которые могут изнашиваться в процессе эксплуатации или под влиянием внешних факторов.

Чтобы отремонтировать шаровой кран, нужно разбираться в его устройстве и уметь его при необходимости демонтировать. В состав шарового устройства входят:

  • поворотная рукоятка; По своей сути – это рычаг, который иногда называют «бабочкой».
  • шток; Уплотнение штока регулируется с помощью гайки и шайбы, которые тоже входят в комплектацию.
  • корпус с гайкой; Внутри этого корпуса и располагаются шаровой картридж и шток.
  • шаровой картридж; Его фиксируют при помощи резиновых седел.

Этот смеситель можно починить самостоятельно, не прибегая к помощи специалистов, только при механическом повреждении корпуса придется покупать новый смеситель

Шаровый картридж – неразборный элемент, имеющий три отверстия: для поступающей холодной и горячей воды и для вывода из устройства смешанной воды нужной температуры и напора.

Алгоритм работы крана такой конструкции довольно прост:

  • при подъёме рычага шар начинает вращаться;
  • отверстия на шаровом картридже начинают совмещаться с аналогичными отверстиями в седлах;
  • в зависимости от площади совпадения этих отверстий происходит изменение напора струи.

Ремонт двухвентильного крана – главные советы

Как починить смеситель такого типа? Нужно разобрать и заменить изношенные элементы – кран-буксу и/или прокладку.

Последовательность работ в данном случае будет такой:

  1. Полностью перекрывается вода, после чего маховик вентиля переводится в рабочее положение, чтобы на детали не действовало избыточное давление.
  2. Далее нужно разобрать конструкцию – для этого снимаются декоративные колпачки и выворачивается винт, фиксирующий маховик. Для этого потребуется отвертка. Далее старая кран-букса заменяется новой подходящего размера, и конструкция собирается обратно.

  1. Если износилась прокладка, то она просто вынимается, а на ее место устанавливается новая, смазанная сантехнической смазкой.

Нередко вентильные смесители нужно чинить из-за того, что в них протек сальник. Тогда его нужно разобрать по тому же алгоритму и заменить изношенную набивку.

А иногда для того, чтобы наладить вентильный кран, достаточно всего лишь потуже зафиксировать сальниковую втулку, как показано на видео:

Совет! Замена набивки нужна лишь тогда, когда втулка плотно затянута, а течь все равно присутствует. В качестве набивки используются (для старых смесителей):

  • Резиновая трубка соответствующих габаритов;
  • Нитки мешковины;
  • Бечевка с пропиткой из олифы.

Если вы видите, что на деталях стерлась резьба, то это говорит о том, что пришло время обновлять сантехнику.

Починить капающий шаровой кран (сделай сам)

Обновлено: 30 июня 2017 г.

Остановите эту надоедливую каплю!

Следующий проект›

Семейный мастер на все руки

Остановите эту надоедливую капельницу. Вот как можно починить протекающий однорычажный шаровой кран менее чем за час и менее чем за 20 долларов! Мы покажем вам, как получить правильный ремонтный комплект с первого раза и как установить его за несколько простых шагов.

Эксперты DIY журнала The Family Handyman Magazine

Как починить капающий кран

Содержимое ремонтного комплекта

1. Кулачок и уплотнение старого образца

2. Комбинированный кулачок и уплотнение

3. Шарик из нержавеющей стали

4. Седла и пружины старого образца

3

3

3

5. Седла и пружины нового типа

6. Шестигранный ключ

7. Уплотнительные кольца разной толщины

Фото 1. Поднимите и снимите ручку

Поднимите ручку, подденьте декоративную крышку ногтем или плоской поверхностью. -шлицевая отвертка, затем ослабьте винт с внутренним шестигранником и поднимите рукоятку.

Фото 2: Снимите уплотнение кулачка

Отвинтите колпачок под рукояткой и выньте уплотнение кулачка. При повторной сборке обязательно совместите выступ на кулачковом уплотнении с прорезью на корпусе крана.

Фото 3. Поднимите шар

Поднимите шар. Когда вы снова соберете кран, совместите длинную прорезь сбоку шара со штифтом внутри корпуса крана.

Фото 4: Снимите сиденья и пружины

Снимите оба комплекта сидений и пружин. При повторной сборке смесителя с пружинами нового типа вставьте седла и пружины в отверстие узким концом пружины вверх (см. рис. A).

Фото 5: Вытащите уплотнительные кольца

Покачайте носик и снимите его, а затем вытащите уплотнительные кольца. Выберите уплотнительные кольца соответствующего размера из комплекта, смажьте их смазкой для кранов и наденьте. Соберите смеситель, следуя шагам разборки в обратном порядке.

Когда из вашего однорычажного шарового крана начинает капать вода, пора заменить внутренние детали. Вы поймете, что у вас шаровой кран (а не картриджный), если у него есть куполообразная крышка под ручкой (рис. А). Это легкий ремонт. Если у вас есть детали, все это займет около 45 минут, и вы сэкономите колоссальные 125 долларов, делая это самостоятельно!

Все, что вам нужно, есть в ремонтном комплекте (15 долларов в домашних центрах). Большинство комплектов включают шар, пружины, седла, уплотнительные кольца и шестигранный ключ. Вам также нужно будет подобрать смазку для крана (2 доллара). Существует несколько различных моделей и типов шаровых смесителей, поэтому сначала следуйте нашим инструкциям, чтобы разобрать свой смеситель. Затем обратите внимание на марку и возьмите старые кишки с собой в магазин, чтобы убедиться, что вы покупаете правильный ремонтный комплект.

Перед тем, как разобрать старый смеситель, перекройте воду на запорных кранах приспособления под раковиной или на главном водопроводном кране вашего дома, если отсутствуют отдельные запорные клапаны (сейчас самое время их установить!). Закройте сливное отверстие раковины тряпкой, чтобы мелкие детали не попали в канализацию.

Единственная сложная часть этого ремонта — сначала найти, а затем ослабить установочный винт с внутренним шестигранником (см. Фото 1), которым рукоятка крепится к штоку. Винт обычно скрыт под декоративной крышкой. Если кран старый, вам придется приложить усилие с помощью шестигранного ключа, чтобы ослабить винт.

Ваш ремонтный комплект может включать две разные версии одной и той же детали, одну для более новых и одну для старых моделей смесителей. Мы советуем использовать ту же версию, что и существующие части, и отказаться от других версий, когда у вас есть такая возможность. Большинство ремонтных комплектов поставляются с полым шариком из нержавеющей стали. Это будет хорошо работать и прослужит дольше, чем оригинальный пластиковый шар, который вы можете найти, если у вас старый кран. Если в вашем кране используется кулачок старого типа, состоящий из двух частей — пластиковый кулачок и отдельное уплотнение кулачка, — и в ваш комплект входит только более новая комбинированная версия (см. Фото 2), используйте комбинированную версию. Просто не забудьте выбросить существующее регулировочное кольцо, расположенное в крышке вашего крана, иначе ручка не будет правильно подходить при повторной сборке.

Рисунок A: Смеситель шарового типа

Здесь представлены все части смесителя этого типа.

Шаровой кран
Детали смесителя

Необходимые инструменты для этого проекта

Подготовьте необходимые инструменты для этого проекта «Сделай сам» перед началом работы — вы сэкономите время и нервы.

  • Плоскогубцы

Плоская отвертка

Необходимые материалы для этого проекта

Избегайте походов за покупками в последнюю минуту, подготовив все материалы заранее. Вот список.

  • Ремонтный комплект для шарового крана
  • Смазка для смесителя

Первоначально опубликовано: 20 июня 2017 г.

Замена шарового крана кухонного крана | Инструкции для дома

Автор Herb Kirchhoff

Когда из вашего однорычажного кухонного смесителя постоянно течет вода, пора его ремонтировать. В большинстве однорычажных кухонных смесителей используется шаровой кран для управления потоком воды. Если у вас кран шарового типа, у него будет куполообразная крышка под ручкой крана. Замена шарового крана — это простая сантехническая работа, которую можно сделать своими руками.

  1. Перекрыть подачу воды в кран. Если у вас не работает запорная арматура на раковине, перекройте воду на главном запорном кране в доме. Поднимите ручку крана, чтобы открыть винт с внутренним шестигранником, удерживающий ручку на месте. На некоторых моделях необходимо снять декоративную крышку, чтобы открыть винт. Ослабьте винт с помощью шестигранного ключа и снимите ручку с крана, чтобы открыть куполообразную крышку и шток шарового клапана.

  2. Ослабьте колпачок, который находился под рукояткой, с помощью пассатижей, отвинтите его и снимите, чтобы открыть кулачок и уплотнение шарового крана. В некоторых моделях кулачок и уплотнение объединены в одно целое, а не в две отдельные части. Подденьте кулачок и закройте его отверткой, чтобы открыть шар клапана. Поднимите шар, чтобы получить доступ к двум водяным уплотнениям седла клапана. Подденьте старые гидрозатворы и пружины плоской отверткой и выньте их. Если носик протекал вокруг его основания, освободите носик и снимите его с корпуса клапана. Подденьте уплотнительные кольца носика с помощью отвертки.

  3. Купите комплект для ремонта смесителя для вашей марки и модели в хозяйственном магазине, домашнем центре или магазине сантехники. Если вы не можете определить марку и модель, отнесите в магазин внутренние детали старого крана и сравните их с деталями в комплектах для замены шарового крана, пока не найдете совпадение. Большинство комплектов упакованы в прозрачные пластиковые пакеты с пузырьками, чтобы вы могли видеть детали. В комплект входят новые уплотнения и пружины клапанов, новый шар клапана, новый кулачок и уплотнение, а также новые уплотнительные кольца носика. Если для ремонта потребуются специальные инструменты, они будут включены в комплект.

  4. При замене носика установите новые уплотнительные кольца, нанеся на них смазку для смесителей и вставив их в канавки уплотнения на корпусе клапана. Покачивайте носик вниз над новыми уплотнениями, пока он не сядет на место. Вставьте новые пружины клапана и уплотнения в отверстия для воды на корпусе клапана. Слегка смажьте уплотнения смазкой для кранов. На некоторых моделях смесителей пружины имеют коническую форму. Установите их узким концом вверх. Поместите новый шар клапана в корпус клапана. Найдите установочный штифт на одной стороне корпуса клапана. Совместите длинную прорезь шара клапана со штифтом, когда будете вставлять шар в корпус клапана.

  5. Поместите новый кулачок клапана и уплотнение в корпус крана поверх шара. Совместите ориентировочные выступы на кулачке и закройте прорезью на корпусе крана и нажмите на место кончиками пальцев.

Оставить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
