Ремонт коробки уаз буханка: Мой ремонт КПП УАЗ Буханка: снятие, ремонт, установка

УАЗ-3151. Сборка коробки передач

Автомобиль УАЗ (буханка) – это одно из наиболее распространенных грузо-пассажирских транспортных средств, которое обладает вместительным кузовом, безупречной системой безопасности и выносливым силовым агрегатом. Это достаточно надежное авто, однако в процессе интенсивной эксплуатации случаются неисправности и поломки, требующие незамедлительного устранения.

В большинстве случаев ремонт коробки передач УАЗ

необходим по причине естественного износа, что свидетельствует об отличной надежности этого устройства. Основной причиной преждевременного выхода из строя этого узла является то, что присутствует повышенный уровень топлива в системе, поэтому необходимо применять масло безупречного качества.

При несоблюдении этой рекомендации могут появляться шумы особого характера, образующиеся в конструкции агрегата. Также выйти из строя может и синхронизатора или его внутренние составные части, что всегда происходит к затруднительной смене передач. Это далеко не все поломки, которые становятся причиной необходимости в проведении ремонта коробки УАЗ «Буханка»

.

Главные признаки поломки коробки передач:

• выбивание скоростей;
• масляные подтеки в области КПП;
• посторонние шумы при переключении передачи;
• отсутствие возможности осуществить включение одной или нескольких скоростей.

Появление этих проблем следует провести диагностику устройства для точного выявления причины возникшей поломки. Это позволит сэкономить время в процессе ремонта коробки передач УАЗ

, а также поспособствует качественному возобновлению функциональности. Выполнение данной процедуры рекомендуется доверять специалистам.

Основные инструменты, необходимые для восстановления работоспособности КПП:

• съемник для подшипников и различные отвертки;
• зубило, медный штырь, керн, а также молоток и небольшая лопатка;
• набор специальных прокладок и стопорных колец для транспортных средств;
• небольшие емкости для складывания винтов и гаек (для простоты и удобства сборки).

Ремонт коробки УАЗ «Буханка»

состоит из целого ряда этапов, которые нужно выполнять поочередно. В процессе профессионального восстановления работоспособности КПП квалифицированные мастера выполняют целый ряд действий.

Демонтаж КПП

Раздаточная коробка и коробка передач у автомобилей УАЗ скреплены друг с другом в один агрегат, что является правильным техническим решением. Данный узел имеет более 80 кг веса, поэтому самостоятельно его изъять крайне тяжело.

Прежде чем, как приступить к ремонту коробки передач УАЗ

требуется транспортное средство поставить на ровной плоскости, так как во время осуществления восстановительных мероприятий нужно будет передвигать взад-вперед на, приблизительно, метр. Осуществив слив масла, следует демонтировать сидения, вилки выключения сцепления, две половинки люка. Помимо вышенаписанного, изъятию подлежат такие узлы, как рычаги тормозной системы и опоры подвески в ходовой части. Это даст возможность выдвинуть КПП.

Ремонт коробки передач: легко ли делать на УАЗ?

Если вы владелец УАЗа и есть подозрения о выходе из строя коробки передач, то надо обязательно взяться за ремонт. Агрегат выходит из строя, когда водителю приходится держать рычаг переключения скоростей на ходу, когда они начинают переключаться сами по себе (чтобы не допустить этого, водители перевязывают их веревками). Иногда слышны скрипы. Для ознакомления с технологией ремонта прочтите про ремонт КПП УАЗ 452 своими руками. Для начала надо определить тип коробки УАЗ, который стоит на машине. Несмотря на различие между моделями автомобиля, на них устанавливают одинаковые раздаточные коробки. Поэтому можно считать, что ремонт проводится практически одинаково. Для этого потребуются набор ключей, некоторые инструменты и вспомогательные средства (их перечень приведен ниже).

Процесс снятия КПП

Ремонт КПП на УАЗ 452 вполне возможно осуществить своими руками. Для этого требуется:

• набор гаечных ключей, включая ключи, необходимые для затяжки гаек;
• отвертки;
• молоток;
• зубило;
• плоскогубцы.

Алгоритм демонтажа.

Автомобиль должен стоять на ровном месте. Необходимо слить масло из двух коробок путем откручивания пробок для слива. Далее снимаются передние сидения, половинки люка, вилка выключения сцепления, поперечная рама, рычаги переключения передач с коробок.

Подлежат съему вал спидометра, опоры подвески в ходовой части, рычаги тормозной системы. В результате открывается выход к картеру сцепления. На нем зафиксирована гайками крепления коробка, которые необходимо открутить, далее аккуратно выдвигается коробка передач УАЗ вместе с раздаточной КПП до выхода шлицевого вала из маховика. Для изъятия коробки водителю понадобится помощник.

Сборка КПП УАЗ требует к себе должного внимания. При самостоятельной сборке у водителя могут возникнуть сложности с установкой первичного вала в систему сцепления. При данном процессе необходимо активно шевелить коробку, чтобы вал попал в шлицы.

Как только произошла разборка на отдельные составляющие детали, коробку необходимо промыть в керосине, просушить. Все комплектующие запчасти проверяются на целостность. В первую очередь это касается картера, валов. Если на валах резьба повреждена, их нужно заменить. Машину представляется опасным эксплуатировать, если на шестеренках будут иметься сколы.

Таким образом, своевременно произведенный ремонт КПП УАЗ «буханка» способствует продлению ресурса коробки.

Неисправности и ремонт

Первые признаки, указывающие на неполадки функционирования автомобильной системы, должны заставить автовладельца провести диагностику. В некоторых случаях это можно сделать собственными усилиями. Несложные поломки устраняются своими руками. Более сложные неисправности лучше доверить сервисному центру.

Признаки, указывающие на необходимость провести ремонт КПП УАЗ:

• ухудшение управления;
• скрипы и посторонние шумы при смене скоростей;
• самостоятельная активизация передачи.

В большинстве случаев, когда наблюдается нехарактерный шум, причина кроется в износе или дефекте подшипников и шестерни. Тугое переключение скоростей указывает на сбои функционирования синхронизаторов.

Главная причина возникающих проблем — естественный износ деталей.

О необходимости проверки раздаточной коробки говорит ухудшение сцепления колес с дорожным полотном, повышенный уровень шума из области расположения агрегата. Повреждению способствуют: небрежная эксплуатация транспорта, несвоевременное техническое обслуживание, использование некачественных расходных материалов, топлива и трансмиссионного масла, отсутствие контроля в отношении объема рабочих жидкостей.

Другая группа проблем связана с протеканием масляной смеси из КПП. Возможные причины:

• превышение предельного объема масла в коробке;
• попадание в систему воды при заправке горючего;
• трещина на крышке агрегата или на картере.

Скоростная коробка УАЗ состоит из большого числа рабочих элементов и узлов. Их нормальное функционирование и взаимодействие обеспечивают надежное использование автотранспорта. Ремонт коробки передач не потребуется, если регулярно подвергать автомобиль техническому осмотру.

Регулировка механизма

После сборки и установки нового механизма переключения необходимо провести регулировку тяг и всей системы. Цель достигается сменой длины вертикальных и горизонтальных тяг. Последовательность настройки своими силами:

1. Рычаг переключения скоростей перевести в нейтральную позицию, а элемент, отвечающий за выбор передачи, переместить до упора.
2. 1 рычаг перевести в соответствующие скоростям 1 и 2 позиции. Контролируя отсутствие подтягивания элементов, соедините и зафиксируйте тягу выбора.
3. Аналогичные действия необходимо провести для других ступеней передач.

После работы следует проконтролировать полноту включения скоростей путем запуска первой передачи и заднего хода. Рычаг не должен соприкасаться с другими деталями и элементами управления. Оптимальная величина зазора — до 3 мм.

Как разобрать

Перед тем как отремонтировать КПП 5- или 4-ступенчатую (нового образца), необходимо внимательно изучить схему устройства, подготовить материал и инструменты. Для самостоятельного демонтажа агрегата потребуются:

• ключи: рожковые и торцевые;
• отвертки;
• молоток;
• монтажная лопата.

Большой вес изделия из-за контакта с раздаточной системой требует наличия помощника во время работы и снятия коробки.

Разборка коробки передач происходит в такой последовательности:

1. Фиксация машины над смотровой ямой.
2. Удаление трансмиссионного масла для снижения веса установки.
3. Снятие сидений в салоне.
4. Демонтаж вилки выключения механизма скоростей, поддона сцепления около глушителя, рамы, вала спидометра и кардана.
5. Отсоединение раздаточной системы от основной конструкции, ее фиксация в стороне с помощью веревки.
6. Снятие крепежных элементов.

После этого можно вынимать корпус из автомобиля. Следующий шаг — разобрать ступени КПП, проверить все элементы механизма на износ, заменить нефункциональные детали новыми.

Как собрать

Сборка и установка АКПП производится в следующем порядке:

1. Помещение коробки на место, закручивание болтов и других крепежных элементов.
2. Присоединение к основной конструкции раздаточной коробки.
3. Монтаж вилки выключения механизма скоростей, поддона сцепления около глушителя, рамы, вала спидометра и кардана. На этом этапе можно собрать рычаг.
4. Установка в салон сидений.
5. Заливка в емкость нового трансмиссионного масла.

После этого можно снимать автомобиль со смотровой ямы. Чтобы поставить на УАЗике новую коробку передач и заменить другие детали, предварительно внимательно ознакомьтесь со схемой устройства механизма.

Замена раздаточной коробки

Для установки новых комплектующих следует использовать только качественные детали, подходящие для модели автомобиля. Это залог комфортной езды, надежного функционирования всех элементов системы.

Замена раздаточной коробки усложняется ее связью с коробкой передач, что увеличивает вес конструкции.

Процесс включает в себя следующие этапы:

1. Снятие и разбор агрегата.
2. Диагностика неисправностей.
3. Замена изношенных элементов или установка новой раздаточной коробки.

Для демонтажа устройства потребуется:

• зафиксировать транспорт на смотровой яме;
• опустить стояночный рычаг тормоза;
• перевести остальные элементы выбора и смены скоростей в нейтральную позицию;
• снять кожух, рукоятки, все соединяющие элементы провода, чехлы и облицовку.

Установить новый агрегат необходимо в обратной последовательности.

Продлить срок службы механизма поможет своевременное техническое обслуживание, диагностика основных и вспомогательных узлов, регулярная замена изношенных деталей, использование качественной топливной и масляной смеси, расходных материалов, бережная эксплуатация транспорта и следование рекомендациям производителя.

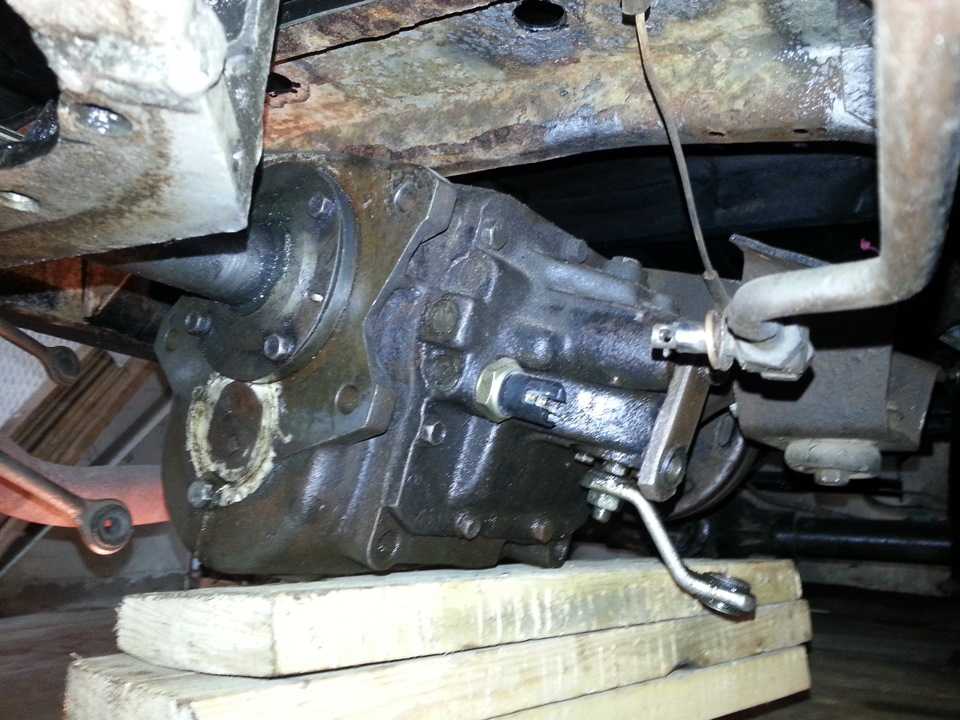

Снятие коробки передач с «буханки»

Снятие проводите в следующем порядке: 1. Слейте масло из коробки передач и раздаточной коробки. 2. Снимите вилку выключения сцепления. 3. Снимите колпачковую масленку подшипника выключения сцепления и отсоедините ее от шланга смазки подшипника. 4. Отсоедините тяги переключения передач от механизма переключения передач и раздаточной коробки. 5. Поддержите двигатель снизу с помощью домкрата или другого устройства. 6. Отверните и разберите задние опоры подвески двигателя. 7. Отсоедините фланцы карданных валов. 8. Отсоедините трос привода стояночного тормозного механизма. 9. Отсоедините гибкий вал спидометра. 10. Отверните четыре гайки крепления коробки передач к картеру сцепления. 11. Отведите агрегат назад до выхода первичного вала из картера сцепления. 12. Опустите агрегат вниз. Установку агрегата на автомобиль производите в обратном порядке.

Как снять коробку с «буханки» в одиночку

Сайт о внедорожниках, SUV, автомобилях повышенной проходимости

Разборка пятиступенчатой коробки передач АДС 420.3181-1700010-02 и 420.3182-1700010 для УАЗ производится в случае возникновения какой то неисправности при ее работе или для замены поврежденных деталей.

Необходимость разборки пятиступенчатой коробки передач АДС 420.

3181-1700010-02 и 420.3182-1700010 для УАЗ.

Если задняя передача полностью не выключилась при выжатом сцеплении, при переключении с задней передачи на переднюю, то причина, скорее всего, в трещине на рычаге вилки задней передачи или повреждении деталей синхронизатора. В этом случае необходимо заменить все поврежденные или неисправные детали коробки передач.

Если передачи в КПП АДС 420.3181-1700010-02 и 420.3182-1700010 не включаются или последовательно не переключаются, то скорее всего рычаг переключения передач выскочил из паза. Самовыключение передач чаще всего происходит из-за дефекта вызванного чрезмерным износом и деформацией вилки. При повреждении и износе зубчатого венца синхронизатора, его необходимо заменить на новый.

Шум или характерный стук в КПП АДС 420.3181-1700010-02 и 420.3182-1700010 обычно происходит при повреждении и поломке ведомых шестерен. Проверьте шестерни и замените их. Также удалите оставшиеся частички металла из картера. При поломке подшипника, он должен быть заменен на аналогичный.

При низком уровне масла в КПП АДС 420.3181-1700010-02 и 420.3182-1700010 устраните причину утечки, долейте указанное трансмиссионное масло. В процессе эксплуатации допускается перетекание масла в раздаточную коробку в объеме до 325 мл. При протекании масла через сальник, сальник необходимо заменить.

Разборка коробки передач АДС 420.3181-1700010-02 и 420.3182-1700010 для УАЗ.

Снятие первичного вала.

Снимите болты с крышки подшипника первичного вала, бумажную прокладку и упорное кольцо. Выньте крышку подшипника первичного вала. Снимите стопорное кольцо.

Выньте подшипник первичного вала с помощью съемника для подшипника. Поверните первичный вал до совпадения лыски вала с блоком шестерен и выньте узел.

Снятие вторичного вала с картера трансмиссии.

Снимите стопорное кольцо, подшипник вторичного вала с помощью специального съемника для подшипников. Выньте вторичный вал.

Снятие промежуточного вала КПП АДС 420.3181-1700010-02 и 420.

3182-1700010.

Снимите заднее стопорное кольцо и компенсационные шайбы промежуточного вала. Удерживая шейку промежуточного вала, снимите шестерню пятой передачи промежуточного вала по направлению назад с помощью приспособления до появления стопорных колец.

Потяните промежуточный вал назад, выньте внешнее кольцо подшипника из корпуса. Снимите промежуточный вал. Дальнейшая разборка производится по необходимости, в зависимости от потребностей обслуживания, замены частей или ремонта узлов и деталей коробки передач АДС 420.3181-1700010-02 и 420.3182-1700010.

Отсоединение коробки передач от раздаточной коробки

1. Установите агрегат вертикально на барабан стояночного тормозного механизма. 2. Включите в раздаточной коробке прямую передачу. 3. Отверните три гайки шпилек и два болта крепления коробки передач к раздаточной коробке.

Отсоединение коробки передач от раздаточной коробки

4. Поднимая коробку передач вверх, отсоедините ее от раздаточной коробки (рис. 3.15). 5. После снятия коробки передач на раздаточной коробке остается прокладка, пластина подвески, вторая прокладка и упорное кольцо подшипника промежуточного вала коробки передач.

Проведение диагностики КПП УАЗ 469

Автомобиль подлежит диагностике, если ухудшилось его управление. Параллельно с этим могут быть слышны скрипы при смене передач. Также, необходимо проверить состояние коробки, если передачи активизируются самопроизвольно. В ряде случаев нужно заменить подшипники, шестерни чтобы решить проблему с возникновением шумов. При тугости переключения передач проверяются синхронизаторы. Основная причина того, почему возникает на внедорожнике необходимость замены составляющих запчастей коробки – их естественный износ.

Один из признаков того, что раздаточную коробку следует проверить, если ухудшилось сцепление колес с дорогой, при этом стал нарастать шум с ее стороны. Ведет к ремонту коробки передач на УАЗ 469 неправильное использование транспортного средства. В частности, нужно осуществлять своевременную замену трансмиссионного масла.

Еще одна проблема, с которой может столкнуться водитель УАЗ – это течь масла из КПП. Данное проявление является результатом наличия повышенного уровня масла в КПП. Также, если во время заправки коробки новым горючим в систему попала вода, автомобилист в скором времени столкнется с проблемой течи жидкости из КПП. Однако не только использование некачественного масла может являться причиной того, что будут отмечаться утечка, так как на картере или в крышке КПП УАЗ 469 может иметься трещина.

Необходимые инструменты и подготовительные работы

Демонтаж коробки передач УАЗ потребует следующих инструментов и материалов:

Подбирая набор ключей, важно, чтобы они были максимально компактными и тонкими. Большинство креплений находится в неудобном для демонтажа положении, поэтому грамотный выбор ключей сэкономит вам время и нервы.

Прокладки желательно брать для актуальной модели, но если ваш автомобиль старого образца, например, с коробкой передач УАЗ 3303, подойдет любой набор для прошлого поколения авто.

Если есть необходимость в обновлении коробки передач, потребуется купить специальные наборы метизов для КПП и раздаточной коробки. Со вторым набором могут быть проблемы, поскольку его не так просто найти в магазинах автозапчастей.

Схема КПП УАЗов имеет свои особенности соединения раздаточной коробки и КПП. Разумеется, такой тип конструкции дает огромное преимущество, но его тяжело снять самостоятельно, поскольку узел весит около 80 кг. Без сторонней помощи придется приподнимать автомобиль посредством ручной лебедки. При этом нужно позаботиться о том, чтобы у нее была надежная опора. К примеру, металлический каркас или прочный балочный потолок. Конструкция должна легко выдерживать вес вашего автомобиля.

Перед началом работ нужно установить машину на равномерную поверхность. Затем необходимо слить масло из КПП и раздаточной коробки. Несмотря на общую систему подачи, у каждой из них отдельные затычки для слива. Пока смазка вытекает, можно демонтировать передние сиденья, приборную панель и 2 люка, которые расположены на дне кузова. После того как масло стечет до конца, нужно вернуть затычки на место.

Неисправности и ремонт

Первые признаки, указывающие на неполадки функционирования автомобильной системы, должны заставить автовладельца провести диагностику. В некоторых случаях это можно сделать собственными усилиями. Несложные поломки устраняются своими руками. Более сложные неисправности лучше доверить сервисному центру.

Признаки, указывающие на необходимость провести ремонт КПП УАЗ:

• ухудшение управления;
• скрипы и посторонние шумы при смене скоростей;
• самостоятельная активизация передачи.

В большинстве случаев, когда наблюдается нехарактерный шум, причина кроется в износе или дефекте подшипников и шестерни. Тугое переключение скоростей указывает на сбои функционирования синхронизаторов.

Главная причина возникающих проблем — естественный износ деталей.

О необходимости проверки раздаточной коробки говорит ухудшение сцепления колес с дорожным полотном, повышенный уровень шума из области расположения агрегата. Повреждению способствуют: небрежная эксплуатация транспорта, несвоевременное техническое обслуживание, использование некачественных расходных материалов, топлива и трансмиссионного масла, отсутствие контроля в отношении объема рабочих жидкостей.

Другая группа проблем связана с протеканием масляной смеси из КПП. Возможные причины:

• превышение предельного объема масла в коробке;
• попадание в систему воды при заправке горючего;
• трещина на крышке агрегата или на картере.

Скоростная коробка УАЗ состоит из большого числа рабочих элементов и узлов. Их нормальное функционирование и взаимодействие обеспечивают надежное использование автотранспорта. Ремонт коробки передач не потребуется, если регулярно подвергать автомобиль техническому осмотру.

Регулировка механизма

После сборки и установки нового механизма переключения необходимо провести регулировку тяг и всей системы. Цель достигается сменой длины вертикальных и горизонтальных тяг. Последовательность настройки своими силами:

1. Рычаг переключения скоростей перевести в нейтральную позицию, а элемент, отвечающий за выбор передачи, переместить до упора.
2. 1 рычаг перевести в соответствующие скоростям 1 и 2 позиции. Контролируя отсутствие подтягивания элементов, соедините и зафиксируйте тягу выбора.
3. Аналогичные действия необходимо провести для других ступеней передач.

После работы следует проконтролировать полноту включения скоростей путем запуска первой передачи и заднего хода. Рычаг не должен соприкасаться с другими деталями и элементами управления. Оптимальная величина зазора — до 3 мм.

Как разобрать

Перед тем как отремонтировать КПП 5- или 4-ступенчатую (нового образца), необходимо внимательно изучить схему устройства, подготовить материал и инструменты. Для самостоятельного демонтажа агрегата потребуются:

• ключи: рожковые и торцевые;
• отвертки;
• молоток;
• монтажная лопата.

Большой вес изделия из-за контакта с раздаточной системой требует наличия помощника во время работы и снятия коробки.

Разборка коробки передач происходит в такой последовательности:

1. Фиксация машины над смотровой ямой.
2. Удаление трансмиссионного масла для снижения веса установки.
3. Снятие сидений в салоне.
4. Демонтаж вилки выключения механизма скоростей, поддона сцепления около глушителя, рамы, вала спидометра и кардана.
5. Отсоединение раздаточной системы от основной конструкции, ее фиксация в стороне с помощью веревки.
6. Снятие крепежных элементов.

После этого можно вынимать корпус из автомобиля. Следующий шаг — разобрать ступени КПП, проверить все элементы механизма на износ, заменить нефункциональные детали новыми.

Как собрать

Сборка и установка АКПП производится в следующем порядке:

1. Помещение коробки на место, закручивание болтов и других крепежных элементов.
2. Присоединение к основной конструкции раздаточной коробки.
3. Монтаж вилки выключения механизма скоростей, поддона сцепления около глушителя, рамы, вала спидометра и кардана. На этом этапе можно собрать рычаг.
4. Установка в салон сидений.
5. Заливка в емкость нового трансмиссионного масла.

После этого можно снимать автомобиль со смотровой ямы. Чтобы поставить на УАЗике новую коробку передач и заменить другие детали, предварительно внимательно ознакомьтесь со схемой устройства механизма.

Замена раздаточной коробки

Для установки новых комплектующих следует использовать только качественные детали, подходящие для модели автомобиля. Это залог комфортной езды, надежного функционирования всех элементов системы.

Замена раздаточной коробки усложняется ее связью с коробкой передач, что увеличивает вес конструкции.

Процесс включает в себя следующие этапы:

1. Снятие и разбор агрегата.
2. Диагностика неисправностей.
3. Замена изношенных элементов или установка новой раздаточной коробки.

Для демонтажа устройства потребуется:

• зафиксировать транспорт на смотровой яме;
• опустить стояночный рычаг тормоза;
• перевести остальные элементы выбора и смены скоростей в нейтральную позицию;
• снять кожух, рукоятки, все соединяющие элементы провода, чехлы и облицовку.

Установить новый агрегат необходимо в обратной последовательности.

Продлить срок службы механизма поможет своевременное техническое обслуживание, диагностика основных и вспомогательных узлов, регулярная замена изношенных деталей, использование качественной топливной и масляной смеси, расходных материалов, бережная эксплуатация транспорта и следование рекомендациям производителя.

Специальными щипцами или отверткой снимаем стопорное кольцо со вторичного вала.

Снимаем шлицевую шайбу.

Съемником спрессовываем двухрядный шариковый подшипник со вторичного вала.

…и маслоотражательную шайбу.

Снимаем с промежуточного вала дистанционную втулку (фаска направлена к шестерне).

Зажимаем вал в тисках за шлицевую часть через деревянные прокладки.

Пассатижами снимаем стопорное кольцо с подшипника.

Ключом или головкой «на 27» отворачиваем по часовой стрелке (резьба — левая) болт крепления заднего подшипника промежуточного вала.

Снимаем специальную шайбу.

Съемником, подложив при необходимости под его винт гайку М12, спрессовываем и снимаем подшипник.

При разборке и сборке деталей вторичного вала нужно руководствоваться рисунком 1, на котором показаны детали в соответствии со сборкой.

Рисунок 1. Разборка вторичного вала

Внимание! Перед разборкой вторичного вала детали 1-5 (рис. 1) должны быть сняты. Не допускайте падения вторичного вала при выпрессовке с него деталей и узлов

1. Снимите стопорное кольцо 6 как показано на рисунке

2. С помощью приспособления 09432-3Е000 снимите муфту 8 (см. рис. 1) и ступицу 9 синхронизатора 3 и 4 передачи.

3. Снимите шестерню 17 (см. рис. 1) 3 передачи и игольчатый подшипник 18.

4. С помощью приспособления 09432-3Е600 снимите шестерню 21 (см. рис. 1) 2 передачи и втулку 19 подшипника.

Снимите стопорное кольцо 26.

5. С помощью приспособления 09432-3Е 100 снимите муфту 27 (см. рис. 1) и ступицу 28 синхронизатора 1 и 2 передачи.

6. Снимите шестерню 32 (см. рис. 1) 1 передачи и игольчатый подшипник 33.

7. С помощью приспособления 09432-3Е200 снимите задний шариковый подшипник 50 (см. рис. 1) вторичного вала, предварительно сняв пружинное стопорное кольцо 54, защитное кольцо 53 и два стопорных полукольца 52.

8. С помощью приспособления 09432-3Е400 снимите упорную шайбу 49 (см. рис. 1), снимите подшипник 48.

9. С помощью приспособления 09432-3Е000 снимите муфту 43 (см. рис. 1) и ступицу 40 синхронизатора 5 передачи и заднего хода, сняв предварительно стопорное кольцо 44

УАЗ Патриот. Разборка КПП “Dymos”(Даймос).

Итак КПП на верстаке. С чего начать? Сейчас, я начал бы – с прикручивания этой КПП обратно и никогда бы с ней не связывался. Шутка типа. Однако в каждой шутке…

Начать надо всё таки с изучения единственного существующего на данный момент времени мануала по ремонту даймоса: тынц (сторонний ресурс).

После изучения сего кривого мануала, а он действительно кривой, у вас начнётся зарождаться смутное ощущение, которое пока ещё вы не сможете никак охарактеризовать. Позже – да. Но не сейчас. Сейчас всё радужно…

Откручиваем крышку штока переклюка передач. Учтите, что все стыки сдобрены достаточно качественным герметиком, а винты сидят на герметике резьбы. Поэтому процесс отделения впихуемости от невпихуемости – в большинстве случаев затруднителен.

Попутно осматриваем резиновый пыльник штока переклюка.

Затем, накидным ключиком на 24, откручиваем датчик включения передачи заднего хода.

Обращаем внимание на то, что он уплотнён с корпусом медной шайбочкой. По науке они одноразовые и при установке датчика на место – шаёлбочка меняется на новую. Иначе, возможна протечка масла.

Возвращаемся к коробке штока переклюка скоростей. Откручиваем вот этот болт, который закрывает технологическое отверстие. Служит оно для расштивтовки штока.

К моему стыду надо признать, что до того момента у меня ещё не было нормального набора выколоток. А вместо выколоток я использовал старые, не нужные, не красивые и по любой причине, одному мне известной, провинившиеся свёрла, подходящего размерчика.

Вот таким макаром выбиваем штифт из штока.

Далее, откручиваем болт крепления оси шестерни заднего хода. Пока только один. Второй болт, справа от этого на заднем картере КПП – не трогаем.

Так же обращаем внимание на герметик резьбы и медную шайбу.

Теперь, откручиваем три болта-крышки из колодцев фиксатора штоков переклюков скоростей. Там тоже герметик резьбы.

Запасаемся маленьким магнитиком и с его помощью вытаскиваем пружинки и стопорные шарики. Как альтернативный вариант, прокатывает перевернуть корпус КПП отверстиями вниз и легонько обстучать…

С задней частью КПП пока всё. Переходим к колоколу.

Откручиваем переднюю крышку. Доверил это дело подрастающему поколению

ремонт, регулировка механизма переключения, коробки передач, как собрать рычаг, разобрать, устройство, полностью синхронизированная, замена раздаточной, установка АКПП, 5, масло, схема

Автор 5uazov На чтение 5 мин.

Содержание

1. Устройство и принцип работы
2. Неисправности и ремонт
3. Регулировка механизма
4. Как разобрать
5. Как собрать
6. Замена раздаточной коробки

Автомобиль УАЗ распространен на российских дорогах, отличается надежностью и возможностью перемещения по асфальтированным участкам и бездорожью. КПП УАЗ — механического типа с 4 ступенями. Механизм отличается наличием синхронизаторов, функция которых — в выравнивании скорости. Это один из ключевых элементов любого транспорта. От его работы зависит функциональность других систем и качество езды на автомобиле.

Устройство и принцип работы

Схема коробки передач содержит сведения об основных и дополнительных элементах системы. Устройство коробки передач УАЗ включает в себя следующие агрегаты и детали:

1. Полностью синхронизированная установка, обеспечивающая выравнивание скорости и их плавное переключение.
2. Первичный вал на 2 опорах.
3. Косозубые промежуточные шестерни привода вала.
4. Радиально-упорный шарикоподшипник, состоящий из 2 рядов и расположенный на задней части вала, необходим для восприятия и своевременной реакции на возникающие во время вождения нагрузки в радиальной и осевой плоскостях.
5. Раздаточная коробка, состоящая из вала основного моста и шестерни с объемным рабочим ресурсом.

Подобные особенности конструкции дают возможность передвижения задним ходом. Механический тип коробки передач имеет главное преимущество, заключающееся в длительном периоде эксплуатации. Автомобиль с подобным устройством хорошо справляется с трудностями во время езды по пересеченной местности.

Неисправности и ремонт

Первые признаки, указывающие на неполадки функционирования автомобильной системы, должны заставить автовладельца провести диагностику. В некоторых случаях это можно сделать собственными усилиями. Несложные поломки устраняются своими руками. Более сложные неисправности лучше доверить сервисному центру.

Признаки, указывающие на необходимость провести ремонт КПП УАЗ:

• ухудшение управления;
• скрипы и посторонние шумы при смене скоростей;
• самостоятельная активизация передачи.

В большинстве случаев, когда наблюдается нехарактерный шум, причина кроется в износе или дефекте подшипников и шестерни. Тугое переключение скоростей указывает на сбои функционирования синхронизаторов.

Главная причина возникающих проблем — естественный износ деталей.

О необходимости проверки раздаточной коробки говорит ухудшение сцепления колес с дорожным полотном, повышенный уровень шума из области расположения агрегата. Повреждению способствуют: небрежная эксплуатация транспорта, несвоевременное техническое обслуживание, использование некачественных расходных материалов, топлива и трансмиссионного масла, отсутствие контроля в отношении объема рабочих жидкостей.

Другая группа проблем связана с протеканием масляной смеси из КПП. Возможные причины:

• превышение предельного объема масла в коробке;
• попадание в систему воды при заправке горючего;
• трещина на крышке агрегата или на картере.

Скоростная коробка УАЗ состоит из большого числа рабочих элементов и узлов. Их нормальное функционирование и взаимодействие обеспечивают надежное использование автотранспорта. Ремонт коробки передач не потребуется, если регулярно подвергать автомобиль техническому осмотру.

Регулировка механизма

После сборки и установки нового механизма переключения необходимо провести регулировку тяг и всей системы. Цель достигается сменой длины вертикальных и горизонтальных тяг. Последовательность настройки своими силами:

1. Рычаг переключения скоростей перевести в нейтральную позицию, а элемент, отвечающий за выбор передачи, переместить до упора.
2. 1 рычаг перевести в соответствующие скоростям 1 и 2 позиции. Контролируя отсутствие подтягивания элементов, соедините и зафиксируйте тягу выбора.
3. Аналогичные действия необходимо провести для других ступеней передач.

После работы следует проконтролировать полноту включения скоростей путем запуска первой передачи и заднего хода. Рычаг не должен соприкасаться с другими деталями и элементами управления. Оптимальная величина зазора — до 3 мм.

Как разобрать

Перед тем как отремонтировать КПП 5- или 4-ступенчатую (нового образца), необходимо внимательно изучить схему устройства, подготовить материал и инструменты. Для самостоятельного демонтажа агрегата потребуются:

• ключи: рожковые и торцевые;
• отвертки;
• молоток;
• монтажная лопата.

Большой вес изделия из-за контакта с раздаточной системой требует наличия помощника во время работы и снятия коробки.

Разборка коробки передач происходит в такой последовательности:

1. Фиксация машины над смотровой ямой.
2. Удаление трансмиссионного масла для снижения веса установки.
3. Снятие сидений в салоне.
4. Демонтаж вилки выключения механизма скоростей, поддона сцепления около глушителя, рамы, вала спидометра и кардана.
5. Отсоединение раздаточной системы от основной конструкции, ее фиксация в стороне с помощью веревки.
6. Снятие крепежных элементов.

После этого можно вынимать корпус из автомобиля. Следующий шаг — разобрать ступени КПП, проверить все элементы механизма на износ, заменить нефункциональные детали новыми.

Как собрать

Сборка и установка АКПП производится в следующем порядке:

1. Помещение коробки на место, закручивание болтов и других крепежных элементов.
2. Присоединение к основной конструкции раздаточной коробки.
3. Монтаж вилки выключения механизма скоростей, поддона сцепления около глушителя, рамы, вала спидометра и кардана. На этом этапе можно собрать рычаг.
4. Установка в салон сидений.
5. Заливка в емкость нового трансмиссионного масла.

После этого можно снимать автомобиль со смотровой ямы. Чтобы поставить на УАЗике новую коробку передач и заменить другие детали, предварительно внимательно ознакомьтесь со схемой устройства механизма.

Замена раздаточной коробки

Для установки новых комплектующих следует использовать только качественные детали, подходящие для модели автомобиля. Это залог комфортной езды, надежного функционирования всех элементов системы.

Замена раздаточной коробки усложняется ее связью с коробкой передач, что увеличивает вес конструкции.

Процесс включает в себя следующие этапы:

1. Снятие и разбор агрегата.
2. Диагностика неисправностей.
3. Замена изношенных элементов или установка новой раздаточной коробки.

Для демонтажа устройства потребуется:

• зафиксировать транспорт на смотровой яме;
• опустить стояночный рычаг тормоза;
• перевести остальные элементы выбора и смены скоростей в нейтральную позицию;
• снять кожух, рукоятки, все соединяющие элементы провода, чехлы и облицовку.

Установить новый агрегат необходимо в обратной последовательности.

Продлить срок службы механизма поможет своевременное техническое обслуживание, диагностика основных и вспомогательных узлов, регулярная замена изношенных деталей, использование качественной топливной и масляной смеси, расходных материалов, бережная эксплуатация транспорта и следование рекомендациям производителя.

Читайте также:

Оцените автора

Главная — Overlando.

com

Мы считаем, что аренда автомобиля для кемпинга должна быть готова к путешествию, а не взимать дополнительную плату за каждую мелочь. Таким образом, все нижеперечисленные предметы первой необходимости для отличной поездки включены во все автомобили! Мы гордимся честностью и отсутствием скрытых комиссий.

Жить этой ван-жизнью

Мы с мужем арендовали УАЗ Буханку Оверландо в мае 2022 года на неделю, чтобы посетить западную и северо-западную часть Грузии. Ехали из Кутаиси в Местию, потом… Читать далее «Ванская жизнь»

Пуджа R

Потрясающая Нива и палатка на крыше!

Арендовал Ниву Ладу на неделю для поездок в район Боржоми/Табацкури и в Кахетию. Был удивительный опыт. «Нива» — это круто, и в ней есть все, что может понадобиться для хайкинга… Читать далее «Крутая Нива и палатка на крыше!»

Тамара С

Надежно и весело

Мы путешествовали из Тбилиси к впечатляющим горам Кавказа. Наш кемпер возил нас везде без проблем. И некоторые из дорог вне дорог!
The Buhanka… Читать далее «Надежно и весело»

Jet Z

ТОП! Определенно рекомендую.

У нас было 3 выходных дня в Toyota Hilux с горками (2 автомобиля и 3 ребенка). De reis был grofweg als volgt: Тбилиси, Казбеги, Давид-Гареджи через vashlovani np,… Читать дальше «ТОП! Определенно рекомендую.”

Паулюс ван ден Хуген

Большое приключение

Поездка на Lada Niva по Грузии была незабываемой. Владелец Йорис был очень любезен и дал нам отличное представление об автомобиле и много полезных советов… Читать дальше «Великое приключение»

Leonie W.

Lada Niva — идеальное транспортное средство для знакомства с Грузией

У нас был отличный опыт работы с Overlando: от бронирования до оплаты, получения автомобиля, поездок на нем, сна в палатке на крыше, чтобы подарить его… Читать дальше «Lada Niva — идеальное транспортное средство для знакомства с Грузией»

Alexander Müdespacher

Потрясающая аренда кемпера Buhanka в Грузии!

Шикарная аренда кемпера Буханка в Грузии! Мы арендовали на 2 1/2 недели и путешествовали по горам Грузии, от Сванетии до Тушети и во многих местах между ними. Фургон… Читать далее «Отличная аренда кемпера Буханка в Грузии!»

E Harris

Great 4WD

У нас была фантастическая поездка на Lada Niva Оверландо в Вашловани НП.
Автомобиль был очень эффективен на любых дорогах и удивительно удобен. Он поставляется со всем необходимым… Читать далее “Great 4WD”

Stephane A

Я настоятельно рекомендую эту компанию.

В Оверландо мы наняли тент на крыше, чтобы поставить его на полноприводный автомобиль, который мы арендовали в другом месте. Отличный сервис и четкое общение. Палатка была в идеальном состоянии и действительно… Читать далее «Настоятельно рекомендую эту компанию.»

Гвидо ван Лент

У нас был поистине потрясающий опыт!

Наша семья с 2 детьми (7 и 10 лет) этим летом арендовала УАЗик с палаткой на крыше на 2 недели. У нас был действительно потрясающий опыт! Автомобиль был хорошо оборудован… Читать далее «У нас было действительно потрясающее впечатление!»

KG BQ

Уникальный опыт

Арендовали Буханку и Ниву. Путешествие по прекрасной Грузии на этих своеобразных транспортных средствах — уникальный опыт. Они почти доставят вас куда угодно. Мы полностью… Читать дальше «Это единственный в своем роде опыт»

Рене Северс

У нас действительно есть вкус к вождению по бездорожью

Привет! У нас был такой большой опыт аренды Lada Niva от Overlando. Йорис был очень любезным и любезным, а получение и возврат автомобиля ощущались… Читать дальше «Мы действительно почувствовали вкус к вождению по бездорожью»

Леа Элинор Нильсен

Поездка на overlando была потрясающей!

Поездка на оверландо была потрясающей! Все было идеально.
Связь с экипажем из Оверландо была очень простой. Такие милые люди!!!?
Автобус просто обалденный… Читать далее «Поездка с оверландо была обалденной!»

Katrin S

Лучший способ путешествовать по Грузии

Мы арендовали Lada Niva с тентом на крыше на 2 недели. Оглядываясь назад, я не могу представить себе лучшего способа исследовать страну. Нас отвезла очень ухоженная Lada… Читать далее «Лучший способ путешествовать по Грузии»

Mareike S

Это была отличная поездка!

вместе с женой и 2 моими друзьями арендовали 2 Бучанку в октябре 2021 года. Хочу оставить небольшой отзыв о нашем опыте: Прежде всего, мы… Читать дальше «Это была отличная поездка!»

Карл Эгле

Отличные впечатления – хорошее обслуживание

Нам очень понравился наш двухнедельный отпуск в Грузии на кемпере УАЗ Буханка. С уазом мы смогли добраться до всех мест, которые мы хотели, и обслуживание из… Читать далее «Отличное впечатление — хороший сервис»

Доротея

Оверландо Лада: огромная рекомендация

Просто: лучший способ посетить Грузию — с Оверландо . Вы можете посетить все, поспать везде, от луга за городом до скалистого берега реки и почувствовать… Читать далее «Overlando Lada: огромная рекомендация»

Пит

Мы прекрасно провели время!

Мы арендовали «Ладу» с тентом, и что тут скажешь… Отлично провели время! Машина была отличной, тент на крыше был очень удобным, а ребята… Читать дальше «Мы прекрасно провели время!»

Armin Thalhammer

Лучший способ исследовать Грузию

Мы арендовали Lada Niva и нам очень понравилось. У нас не было опыта диких кемпингов или езды по бездорожью, но хорошо оборудованная машина и поддержка Оверландо помогли… Читать дальше «Лучший способ исследовать Грузию»

Jeroen B

Удивительные впечатления

У нас было потрясающее путешествие по Грузии на Lada Niva! Мощный маленький автомобиль, в котором было все необходимое, даже зарядное устройство, музыкальная шкатулка и коробка с Wi-Fi. Мы испытали… Читать далее «Удивительный опыт»

Wibke

Просто лучшее! Когда мы сможем сделать это снова……

МЫ ЛЮБИЛИ ОВЕРЛАНДО!!!. Весь опыт был просто восторгом от начала до конца. Команда была невероятно полезна на протяжении всей поездки, и фургон доставил огромное удовольствие. Стильно оформленный… Читать далее «Только лучшее! Когда мы сможем сделать это снова……»

Ребекка Х.

Наше путешествие по Грузии было одним из самых запоминающихся!

Наше путешествие по Грузии было одним из самых запоминающихся! Мы любили все об этом. Буханка, красивая природа, кемпинг в «дикой природе», люди, вино, еда,… Читать далее «Наше путешествие по Грузии было одним из самых запоминающихся!»

Daniëlle Kln

Невероятное впечатление от Overlando!

Потрясающий опыт с Overlando! Мы арендовали совершенно новую палатку на крыше для нашей поездки на полноприводном автомобиле по Грузии. Хорошее и четкое общение, действительно вдумчивый, и он помог нам с набором… Читать далее «Потрясающий опыт работы с Оверландо!»

Merijn M

Awesome

Мой грузинский опыт стал намного лучше в Буханке, которую я арендовал у Оверландо. Это был незабываемый опыт, которого не будет ни у меня, ни у моих детей… Читать далее «Потрясающе»

MartyO

Overlando, настоящее приключение

У нас была прекрасная поездка на Toyota Hillux, в машине было все, что нам нужно, и в действительно хорошем состоянии. Владелец, Джорис, очень помог при планировании нашего… Читать дальше «Оверландо, настоящее приключение»

Мириам М.

Отличные, хорошо оборудованные и мощные фургоны

Отличные, хорошо оборудованные и мощные фургоны, в паре с большой поддержкой Йориса, владельца Оверландо. Если вы ищете впечатления на всю жизнь, чтобы исследовать красоту Грузии… Читать далее «Отличные, хорошо оборудованные и мощные фургоны»

Штеффен Келле

Если вы любите отдых на природе и кемпинг, это, безусловно, лучший способ исследовать Грузия.

Мы, немецко-ирландская пара, хотим порекомендовать Оверландо как отличный вариант для путешествия по Грузии. Бронирование было несложным, передача в Тбилиси была приветливой и быстрой, даже… Читать далее «Если вы любите отдых на природе и кемпинг, это, безусловно, лучший способ исследовать Грузию».

Райнер и Кейт

Настоятельно рекомендуется

Отлично отдохнули на отлично оборудованной Ладе Ниве с палаткой на крыше, которая дает вам всю свободу, которую вы хотели бы иметь в Грузии, 5 звезд определенно не… Читать далее «Настоятельно рекомендуется»

Heiko

Замечательный опыт, результатом которого стало несколько хороших историй, которыми можно поделиться дома

Мы получили незабываемые впечатления от поездки по Грузии на УАЗ Буханка в течение 3 недель. Легко добраться до некоторых более сложных мест и прекрасно оборудован для кемпинга бога… Читать дальше «Прекрасный опыт, в результате которого есть несколько хороших историй, которыми можно поделиться дома»

Bas K

Оверландо дает все, на что я надеялся

Я привык к приземлению и приключениям, а Оверландо дает все, на что я рассчитывал. Буханка, возможно, не лучшая машина в мире, но это… Читать далее «Overlando дает все, на что я надеялся»

Майкл Хименес Родригес де Вера

Замечательный опыт!

Замечательный опыт! Если вы любите кемпинги, автопутешествия и небольшие приключения, вам обязательно стоит отправиться в Оверландо 🙂

Тересс Мерк

Нам понравилось 2 поездки на Оверландо Буханке

Нам понравилось 2 поездки на Оверландо Буханке. Это лучший способ увидеть некоторые из малоизвестных уголков Грузии. И это некоторые из… Читать далее «Мы наслаждались 2 поездками на Оверландо Буханке»

С. Прист

Машина доставит вас куда угодно!

Арендовали Lada Niva на 21 день и наслаждались каждым моментом! Автомобиль был полностью оборудован отличным снаряжением для кемпинга, а палатка была поднята (и сложена) очень… Читать далее «Машина доставит вас куда угодно!»

Милу Ванк

Lovely Loaf

Мы провели фантастические 10 дней, путешествуя по диким пейзажам Грузии. За пределами Тбилиси дороги были очень тихими, и можно было остановиться и поспать практически где угодно. Оверландо всегда был доступен… Читать далее «Lovely Loaf»

Jan K

Удивительный опыт

Мы (2 взрослых/2 подростка) арендовали Toyota Hilux 22 августа и прекрасно провели время, путешествуя по Грузии – потрясающий опыт! Машина была в очень хорошем… Читать далее “Удивительный опыт”

Thorsten Braun

Дополнительная ценность Overlando

Четыре недели мы путешествовали по Грузии на Lada Niva. Фантастический опыт, отчасти благодаря особой поддержке Overlando. Когда авария (не по нашей вине)… Читать далее «Дополнительная ценность Overlando»

Johan van de Woestijne

Определенно отличный опыт!

Нам выпала честь прокатиться на одной из Лада Нива из Оверландо в течение 10 дней в августе. Ехать по Грузии на «Ладе» было действительно весело и легко!… Читать дальше «Определенно отличный опыт!»

Сьюзи и Кристиан

Удивительный опыт

Мы очень хорошо провели время в кемпере. Мы бы хотели арендовать Буханку подольше, но не смогли. Кемпер надежен, уникален и имеет… Читать далее «Удивительный опыт»

Арьян Смит

Изюминка нашей поездки в Грузию!

Поездка на Ладе стала изюминкой нашей поездки в Грузию! Все починили очень хорошо за очень приемлемую цену – машину доставили… Читать далее «Изюминка нашей поездки в Грузию!»

Арнольд С.

Незабываемое путешествие

Мы арендовали УАЗ на 10 дней и совершили незабываемое путешествие. Общение с Оверландо было очень приятным. Во время нашего путешествия мы всегда могли отправить сообщение, если мы… Читать далее «Незабываемое путешествие»

Янна Т.

Одно из лучших путешествий

Одно из лучших путешествий, которые у меня когда-либо были. Команда очень профессиональна, и у нашей Буханки было все необходимое, и она удивительно хорошо справлялась с любой местностью. Йорис был… Читать дальше «Одно из лучших путешествий»

Сэм Черч

УАЗ | Блог Lego Car

Серый, уродливый и немного депрессивный. Большинство советских объектов, будь то архитектура или автомобили, казалось, следовали этим правилам проектирования, но, по крайней мере, УАЗ-452 получил хорошее прозвище.

«Буханка» означает «батон»* и привязалась к УАЗ-452 благодаря своей слегка буханочной эстетике.

Модель 452 сохранила указанную форму с момента своего запуска в 1965 году и до сих пор продается практически без изменений, даже если до 2011 года появились ремни безопасности и антиблокировочная система тормозов.

Используемый в качестве фургона, машины скорой помощи, пикапа, военного автомобиля, микроавтобуса и бесчисленного множества других применений, «Буханка» является обычным явлением в Восточной Европе и была блестяще воссоздана в кирпичной форме предыдущим блоггером PalBenglat.

6-местная «Буханка» Пала прекрасно передает дизайн оригинала, и есть еще что посмотреть в его альбоме «УАЗ-452 Буханка» на Flickr. Нажмите на ссылку выше, чтобы продолжить.

*А нет, как оказалось, когда несколько гу… плевать. Внимательно погуглите, дети…

Нравится:

Нравится Загрузка…

Эта запись была опубликована в Лего с метками 1960-е, 1970-е, 1980-е, 452, 6-широкий, Буханка, классический фургон, Коммунизм, Лего, Внедорожник, Советский, УАЗ, Фургон 20 апреля 2022 г. автором thelegocarblogger.

Это УАЗ 452-3303, один из многих советских грузовиков-внедорожников с оригинальными названиями, разработанных в коммунистическую эпоху.

УАЗ 452 выпущен в 1965 с 2,45-литровым бензиновым двигателем мощностью 75 л.

Этот бортовой пикап 3303 ласково называют «головастиком», потому что он очень похож на него и был прекрасно воссоздан в кирпичной форме Артемием Зотовым из Eurobricks.

Он также продолжает нашу серию B-моделей, полностью собранных из набора 10290 Creator Pickup Truck. Открывающиеся двери, опускающиеся борта кровати и множество фруктов и овощей — все это есть, и это еще не все, включая ссылку на инструкции по сборке, на форуме Eurobricks по ссылке выше.

Нравится:

Нравится Загрузка…

Эта запись была размещена в Model Team с метками 10290, 1960-е, 1970-е, 1980-е, 3303, 452, альтернатива, B-Model, Classic truck, Creator, Lego, model team, Off-Road, Пикап, советский, грузовик, УАЗ на 20 декабря 2021 г. от thelegocarblogger.

Это УАЗ 3151, один из многих фантастически-скучно названных, но на самом деле очень способных внедорожников Советского Союза. Построенный Keymaker, этот потрясающий полностью радиоуправляемый воссозданный российский внедорожник не только выглядит как в стандартной, так и в модифицированной для бездорожья форме, он абсолютно наполнен блестящими техническими разработками.

Привод на все четыре колеса осуществляется двумя L-моторами, а рулевое управление контролируется сервоприводом. Средний двигатель управляет передним и задним дифференциалами с дистанционной блокировкой, и обе оси не только подвешены, высота подвески может регулироваться с помощью двигателя L для изменения дорожного просвета.

Эти внедорожные моды, по-видимому, вдохновлены видеоигрой Snowrunner, и Кеймейкер пошел еще дальше со своей моделью Technic, оснастив ее съемной жесткой крышей, съемным кузовом, складывающимися задними сиденьями, открывающимся перчаточным ящиком, открыванием и блокировкой. двери, работающий рядный 4-цилиндровый двигатель, светодиодные передние и задние фонари.

Это невероятная сборка, на которую определенно стоит обратить внимание. Зайдите на Eurobricks, чтобы получить полную информацию и видео об УАЗе в действии, и на Bricksafe, чтобы получить полную галерею изображений, где вы можете найти снимки на открытом воздухе и фотографии модели в различных состояниях внедорожной модификации.

Нравится:

Нравится Загрузка…

Запись опубликована в рубрике Техника с метками 1980-е, 1990-е, 3151, 4×4, LED Lights, Lego, Off-Road, power functions, rc, Remote Control, Snowrunner, Советская, Техника, УАЗ на 24 марта 2021 г. от thelegocarblogger.

Мы не совсем уверены, зачем кому-то нужна коммунистическая коробка для хлама, такая как грузовик УАЗ, но, тем не менее, эта миниатюрная масштабная модель одного из них, созданная де-марко из Flickr, довольно милая вещь, и он сделал видео-инструкцию по сборке. также доступны, так что вы можете построить свой собственный. Нажмите на ссылку, чтобы совершить прыжок.

Нравится:

Нравится Загрузка…

Эта запись была размещена в Городок с метками 4-широкий, Лего, мини-фигурка, Советский, Городок, грузовик, УАЗ на

28 июня 2019 г. от thelegocarblogger.

В 1970-х отношения между Советским Союзом и Великобританией были холодными. По телевидению крутили страшные рекламные ролики, в которых объясняли, что делать в случае ядерной атаки (мы подозреваем, что с криком умрем), в то время как каждый злодей Бонда был злым русским.

Однако, если оставить в стороне политические и экономические различия, действительно ли Западная и Восточная Европа были такими разными? Возьмем, к примеру, их подход к внедорожным рабочим лошадкам. Один из них — простой, мучительно медленный, легко поддающийся ремонту автомобиль сомнительного качества сборки, разработанный для государственных вооруженных сил, но используемый во всем мире, а другой — ну… точно такой же.

Мы считаем, что если бы дизайнеры Land Rover Series 1 и УАЗ 469 встретились, они, вероятно, отлично поладили бы. Возможно, в этом есть урок … В любом случае, эти слишком очаровательные воссоздания в масштабе мини-фигурок Land Rover и UAZ взяты из Pixel Fox от Flickr, и вы можете увидеть больше каждого из них, а также другие его внедорожники, ранее опубликованные в блоге, по ссылке выше.

Нравится:

Нравится Загрузка…

Эта запись была размещена в городе с пометкой 1970-е, 4х4, Классика, Ленд Ровер, Лего, мини-фигурка, Внедорожник, Советский, Городок, УАЗ на 18 июля 2017 г. by thelegocarblogger.

Приятный день, просматривающий отпускные фотографии офисного стажера на Facebook, показался хорошим использованием времени этого писателя TLCB сегодня. К сожалению, важность этой задачи была упущена из виду эльфами, которые решили разрушить мир в офисе, накормив одного из них настольным вентилятором. Вздох.

Оказывается, этот конкретный акт насилия стал кульминацией Эльфийской драки, которая началась, когда два наших Эльфа одновременно вернулись в Башни TLCB с этим дистанционно управляемым газовым фургоном УАЗ-452, найденным как на страницах MOC, так и на Еврокирпичи. Поскольку сегодня мы чувствуем себя щедрыми (и нам надоели драки), мы дадим каждому из них по жетону еды. К модели!

Газовый фургон УАЗ советского выпуска, используемый для… э-э, заправки газом. Под кузовом Technic с подъемным рычагом находится одна из самых компактных трансмиссий 4×4, которые мы когда-либо видели. Двигатель XL приводит в движение все четыре колеса, подвешенные на ведущих осях, плюс есть серводвигатель, управляющий передней осью, открывающий (и запирающий) двери, встроенный аккумулятор LiPo и телескопическая лестница.

Предыдущий блоггер Пааве — строитель, и вы можете увидеть многое другое, в том числе видео УАЗа в действии, по двум ссылкам в тексте выше.

* Вставьте свою собственную шутку «Твоя мама»!

Нравится:

Нравится Загрузка…

Эта запись была опубликована 9 июня 2016 г. автором thelegocarblogger в рубрике Техника с метками 4×4, классический фургон, лего, внедорожник, силовые функции, радиоуправление, дистанционное управление, советский, техник, грузовик, УАЗ, фургон.

Фаворит блога об автомобилях Lego Карвик вернулся с еще одним прекрасно воссозданным советским чудом, на этот раз УАЗ 469.. УАЗ, как и большинство русских металлов той эпохи, был военным внедорожником с анонимным названием и репутацией неработающего автомобиля. Невероятно, но производство 469 закончилось только в прошлом году, через 41 год после его начала, поскольку УАЗ пытается переключиться на производство легковых автомобилей после распада Советского Союза. Глядя на их последние усилия, мы не слишком надеемся на светлое будущее, но нам нравится аутсайдер. Вы можете посмотреть замечательную сборку Карвика на Flickr.

Так:

Нравится Загрузка…

Эта запись была опубликована 15 февраля 2014 года автором thelegocarblogger в рубрике Город с метками 469, 4х4, Лего, Военный, Внедорожник, Россия, Советский, Город, УАЗ.

Поиск в Google

Поиск в архивах



Архивы по месяцам

Архивы по месяцам Выберите месяц Ноябрь 2022 (11) Октябрь 2022 (28) Сентябрь 2022 (23) Август 2022 (29) Июль 2022 (30) Июнь 2022 (23) Май 2022 (31) Апрель 2022 (31) Март 2022 (35) Февраль 2022 ( 39) январь 2022 г. (41) декабрь 2021 г. (43) ноябрь 2021 г. (33) октябрь 2021 г. (32) сентябрь 2021 г. (25) август 2021 г. (29) июль 2021 г. (37) июнь 2021 г. (30) май 2021 г. (42) апрель 2021 г. (43) ) март 2021 г. (54) февраль 2021 г. (40) январь 2021 г. (50) декабрь 2020 г. (57) ноябрь 2020 г. (58) октябрь 2020 г. (54) сентябрь 2020 г. (36) август 2020 г. (32) июль 2020 г. (44) июнь 2020 г. (59) ) май 2020 (66) апрель 2020 (67) март 2020 (66) февраль 2020 (45) январь 2020 (47) декабрь 2019 (49) ноябрь 2019 (45) октябрь 2019(57) сентябрь 2019 г. (38) август 2019 г. (44) июль 2019 г. (38) июнь 2019 г. (39) май 2019 г. (39) апрель 2019 г. (35) март 2019 г. (40) февраль 2019 г. (32) январь 2019 г. (33) декабрь 2018 г. (33) ноябрь 2018 г. (39) октябрь 2018 г. (30) сентябрь 2018 г. (30) август 2018 г. (34) июль 2018 г. (46) июнь 2018 г. (42) май 2018 г. (36) апрель 2018 г. (42) март 2018 г. (33) февраль 2018 г. (38) январь 2018 г. (38) декабрь 2017 г. (38) ноябрь 2017 г. (46) октябрь 2017 г. (39) сентябрь 2017 г. (40) август 2017 г. (36) июль 2017 г. (54) июнь 2017 г. (37) май 2017 г. (43) апрель 2017 г. (35) март 2017 г. (27) февраль 2017 г. (48) январь 2017 г. (52) декабрь 2016 г. (58) ноябрь 2016 г. (40) октябрь 2016 г. (55) сентябрь 2016 г. (47) август 2016 г. (49)) июль 2016 (50) июнь 2016 (45) май 2016 (45) апрель 2016 (43) март 2016 (53) февраль 2016 (59) январь 2016 (51) декабрь 2015 (35) ноябрь 2015 (43) октябрь 2015 (46) ) Сентябрь 2015 г. (52) Август 2015 г. (63) Июль 2015 г. (51) Июнь 2015 г. (42) Май 2015 г. (59) Апрель 2015 г.
