Ремонт шарового крана своими руками

Наша привычка самостоятельно решать мелкобытовые проблемы неистребима. И дело даже не в экономии финансов, хотя они лишними никогда не бывают. Есть что-то очень привлекательное и понятное в том, чтобы жить в интерьере, который не только с любовью задуман, но и самостоятельно воплощен.

Но ремонт современных сантехнических приборов, выполненный своими руками, может быть осложнен разнообразием конструкций тех же смесителей. Сегодня мы расскажем вам, как разобрать шаровый смеситель и отремонтировать его. Это поможет вам не прибегать к помощи специалистов, если проблему можно устранить самостоятельно.

Содержание статьи:

Чем хорош шаровый кран?

Ещё недавно альтернативы вентильному смесителю не было. И вот, с появлением однорычажного смесителя с шаровым переключателем, пользователи встали перед выбором: какой кран предпочесть? Оказалось, что именно шаровая конструкция пользуется повышенным спросом. Объясняется это замечательными эксплуатационными характеристиками этого типа смесителей.

Ещё одним несомненным преимуществом шарового смесителя является его современный и привлекательный внешний вид: он способен легко вписаться в любой интерьер

Использовать новый кран очень удобно. Вам не придется ничего крутить, чтобы установить необходимую температуру и напор воды. Достаточно просто поставить рычаг в нужное положение. Эта элементарная процедура со временем выполняется автоматически.

Те, кто давно отдаёт предпочтение именно такой конструкции, примерно знают, в каком положении должна находиться поворотная рукоятка, чтобы и напор, и температура воды были максимально комфортны для самых разных целей. Новичкам же полезно узнать, что водяной напор регулируется при движении ручки вверх-вниз, а температура – влево-вправо.

Шаровый смеситель очень функционален: его легко настроить на нужный вам напор и необходимую температуру одним движением руки

Кроме того, считается, что надежнее шарового смесителя не найти.

Устройство однорычажного смесителя с шаровым переключателем

Увы, современные смесители, как и их вентильные собраться, время от времени выходят из строя. Ведь в их производстве используются те же материалы: металл, резина и пластик, которые могут изнашиваться в процессе эксплуатации или под влиянием внешних факторов.

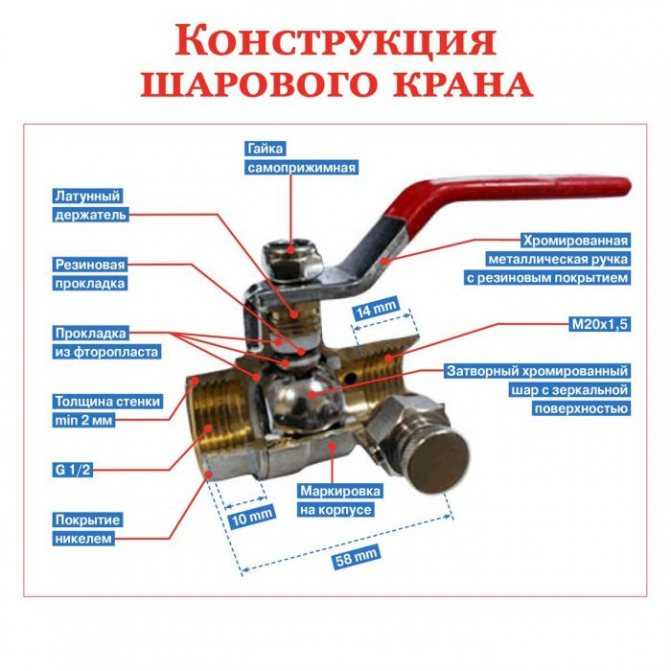

Чтобы отремонтировать шаровой кран, нужно разбираться в его устройстве и уметь его при необходимости демонтировать. В состав шарового устройства входят:

поворотная рукоятка; По своей сути – это рычаг, который иногда называют «бабочкой».
шток; Уплотнение штока регулируется с помощью гайки и шайбы, которые тоже входят в комплектацию.
корпус с гайкой; Внутри этого корпуса и располагаются шаровой картридж и шток.
шаровой картридж; Его фиксируют при помощи резиновых седел.

Этот смеситель можно починить самостоятельно, не прибегая к помощи специалистов, только при механическом повреждении корпуса придется покупать новый смеситель

Шаровый картридж – неразборный элемент, имеющий три отверстия: для поступающей холодной и горячей воды и для вывода из устройства смешанной воды нужной температуры и напора.

Алгоритм работы крана такой конструкции довольно прост:

при подъёме рычага шар начинает вращаться;
отверстия на шаровом картридже начинают совмещаться с аналогичными отверстиями в седлах;
в зависимости от площади совпадения этих отверстий происходит изменение напора струи.

Неисправности шарового смесителя

Если обращаться со смесителем бережно, не прилагая избыточных усилий там, где они не нужны, изделия такой конструкции могут продолжительное время служить безотказно. Тем не менее, типичными для них можно назвать следующие поломки:

При нахождении рычага в блокирующем положении течение воды из крана не прекращается.
Неисправный шаровый смеситель обеспечивает слишком слабый напор воды, невзирая на то, что давление в системе водоснабжения вашего жилья не упало, что можно проверить, открывая другие краны.
Регулировка температуры воды в смесители нарушилась: невозможно добиться нужных параметров, поскольку смешение горячего и холодного потоков происходит в хаотичном режиме.

Довольно часто встречающаяся неисправность шарового смесителя проявляется протечкой воды, когда само это устройство находится в блокирующем положении

Прежде, чем приступить к ремонту, следует понять, в чем причина возникшей неисправности, которая проявилась одним из перечисленных выше способов.

Виды возникающих неисправностей

Между шаровым картриджем и резиновыми седлами, с помощью которых этот элемент фиксируется, существует пространство. Его засорение является самой частой причиной выхода из строя шарового крана. Даже незначительная на первый взгляд соринка может привести к нарушению герметичности соединения. Как следствие, может деформироваться резиновое седло, из-за чего крепление шара придет в негодность.

Ещё одна часто случающаяся поломка – засорение затвора. Как таковой ремонт в этом случае не нужен. Эта проблема решается простой чисткой сантехнического устройства. Правда, для этого кран придется разбирать. Зато потом, когда вы его соберете, всё будет снова в порядке.

Вода может просачиваться из-под колпачка поворотной ручки. В этом случае следует затянуть покрепче соединение. Если течение воды прекратилось, то причина его скрывалась именно в неплотном соединении.

Засорение аэратора приводит к недостаточному напору воды, текущей из носика смесителя, исправляется эта неисправность простой чисткой самого аэратора или его заменой

Проще всего решается проблема с засорением аэратора. Именно он может стать препятствием для создания нормального напора воды. Если аэратор снять и попробовать пустить воду без него, то по изменению напора станет ясно, был ли аэратор причиной неисправности. Аэратор можно промыть и поставить на место. А можно просто поменять на новый, как и поступают в случае полного выхода этой детали из строя.

Износиться могут и уплотнительные кольца. В этом случае вода может просачиваться из-под базы крана. Устраняется такая неисправность путем замены вышедших из строя уплотнителей. Перед началом работ перекрываем подачу воды, после чего снимаем смеситель, отсоединяя его от подводов и отвинчивая фиксирующую его гайку. Изношенная прокладка меняется на изделие такого же диаметра. Если прокладка подобрана верно, на место она будет устанавливаться с усилием. Осталось только собрать кран.

Единственной поломкой, при которой приходится полностью менять смеситель, является трещина в его корпусе: даже при механическом повреждении шарового переключателя можно заменить только этот элемент

Хуже обстоит дело, если сломался сам шаровой картридж. Он может треснуть, и, увы, тогда он не подлежит ремонту. Придется его попросту заменить на новый. Точно так же придется действовать и при механическом повреждении корпуса смесителя. Ремонтировать его бестолку. Проще купить и установить новый кран. Если у вас нет возможности произвести немедленную замену крана, можно воспользоваться герметиком, который временно устранит течь, но следует помнить, что устройство нужно менять. И чем быстрее, тем лучше.

Особенно часто неполадки возникают из-за повышенной жесткости воды, циркулирующей в вашей системе водоснабжения. Причем тип смесителя, который вы используете, не имеет особого значения. Чтобы не менять смесители до бесконечности, следует поставить фильтр, очищающий воду. Даже устройство для грубой очистки способно блокировать те частички, из-за которых и случаются основные поломки сантехнических приборов.

Приступаем к ремонтным работам

Допустим, что все меры предосторожности были предприняты, но всё равно ремонт шарового крана вашего смесителя неизбежен. Чтобы отремонтировать шаровый смеситель, можно, конечно, пригласить сантехника. Но лучше попытаться выполнить эту работу своими руками. Ничего сверхсложного в ней нет. Просто прислушайтесь к нашим советам.

Для выполнения ремонтных работ вам понадобятся инструменты, которые обязательно подготовьте заранее, чтобы они были под рукой.

Никаких особых инструментов для проведения ремонтных работ с неисправным шаровым смесителем не потребуются: все эти предметы обязательно присутствуют в арсенале любого домашнего мастера

Это:

разводной ключ;
ключ-шестигранник подходящего размера;
отвертка, которой можно действовать при необходимости и как тонкой спицей;
плоскогубцы;
фонарик.

Для начала следует перекрыть подачу горячей и холодной воды, в противном случае ваши манипуляции с сантехническими приборами могут привести к потопу. Не забудьте, что в кране могут находиться остатки воды, которую тоже следует слить. Перед тем, как приступить к работам, нужно закрыть тряпкой раковину. Эта мера защитит её от возможных повреждений.

Теперь можно приступить к демонтажу смесителя.

На начальном этапе ремонтных работ следует удалить декоративную заглушку с изображением горячей и холодной воды, она закрывает доступ к винту, который скрепляет рычаг

Последовательность работ в этом случае такова:

На корпусе смесителя должна быть декоративная заглушка, которую придется снять.
Под заглушкой находится отверстие, через которое можно добраться до винта, удерживающего рычаг смесителя. Этот винт следует открутить.

Теперь рычаг свободен и его можно снять. Если кран установлен давно, и его никто не раскручивал, на этом этапе может потребоваться значительное усилие. Важно действовать осторожно и ничего не повредить.
Итак, нам стали доступны купол крана и расположенный под ним эксцентрик, выполненный из пластика. Обе детали нужно удалить. Под ними находится шаровой картридж. Все загрязнения, которые могут быть обнаружены в процессе демонтажа, должны быть аккуратно удалены.
Из смесителя извлекается шаровой переключатель. Он должен быть осмотрен со всех сторон. Как уже говорилось ранее, при выявлении повреждений на этой делали, она должна быть заменена на новую. Замазывание герметиком трещин на шаре не имеет смысла.

Осматриваем резиновые уплотнители. Они могут потерять эластичность или просто износиться. На место отработавших свой срок уплотнителей нужно поставить новые. Элементы, фиксирующие шаровой переключатель, тоже лучше заменить. Если они долго проработали, то сделать это нужно даже просто в профилактических целях.

Сантехнические прокладки являются расходным материалом: они довольно часто выходят из строя и их приходится менять; Если вам приходится покупать новую прокладку, возьмите с собой старую, чтобы не ошибиться в размере

Осталось только собрать смеситель. Делать это нужно в обратной последовательности.

Дополнительную информацию о ремонте вы можете получить из этого видео:

Если вы всё сделали правильно, то теперь смеситель снова должен работать исправно. Впрочем, протечка может находиться под изливом, который по-другому называют носиком или гусаком. Тогда придется снять излив и заменить старые уплотнительные кольца на новые.

Особое внимание следует уделить смесителю в том случае, когда у вас в доме старый водопровод. В этом случае частички ржавчины и другие загрязнения могут засорять отверстия в переключателе, через которые поступает горячая и холодная вода. Эти засорения прочищаются тряпочкой или руками. Такая процедура должна периодически выполняться даже просто в профилактических целях.

Ещё одна проблема, которая может беспокоить владельцев шаровых кранов – это раздражающий шум, возникающий, когда открываешь воду. Он возникает из-за вибрации, создаваемой воздушными и водными потоками. Благодаря её влиянию на резиновые прокладки, они тоже могут начать вибрировать. Чтобы избежать такого эффекта, можно уменьшить напор воды, установить фильтр или добиться более плотного прилегания резиновых прокладок.

Внешне силуминовый смеситель выглядит ничуть не хуже любой другой модели, но такие изделия редко служат больше года; Отличить их можно по весу: силумин очень легкий

На срок службы шарового смесителя влияют не только внешние факторы, но и материал, из которого изготовлен сам кран. В продаже часто встречаются дешевые модели, которые произведены из силумина – сплава кремния и алюминия. Они недолговечны, но замечательно подойдут для тренировки любителей всё делать своими руками. А для долгой и безаварийной службы лучше выбрать более дорогую, но зато и надежную модель.

Как отремонтировать шаровый смеситель в ванной

Этот вид неисправности смесителя в ванной комнате, о котором мы вам хотим рассказать, встречается довольно часто. Поэтому мы решили рассмотреть и данный вид ремонта шарового смесителя в ванной своими руками в этой статье. Итак, мы пытаемся переключить воду из излива смесителя в душ, но при этом рычаг переключателя самопроизвольно переключается. Получается, что из излива вода течёт нормально, а в душ её подать невозможно.

Шаровые смесители часто используют и в ванной, они тоже могут быть отремонтированы самостоятельно; Как правило, такой ремонт ограничивается заменой верхней или нижней прокладки

Попытаемся найти причину неисправности самостоятельно. Действовать при этом придется наугад, поскольку причин такой неисправности может быть несколько.

Первоначальная последовательность действий такова:

откручиваем накидную гайку, а затем снимаем шланг;
снимаем верхнюю прокладку, предварительно поддев её тонкой спицей;
заменяем только что снятую прокладку новой, смочив её перед установкой водой;
собираем смеситель, приводя его в первоначальное рабочее положение.

Если причиной поломки была верхняя прокладка, то, с её заменой, неисправность будет устранена. Если мы ошиблись, то ничего страшного: прокладки – расходный материал, их замена рано или поздно всё равно должна производиться.

Душ по-прежнему не работает? Тогда будем заниматься нижней прокладкой.

Для этого:

перекрываем горячую и холодную воду;
снимаем гибкий шланг;
после этого наступает очередь переходника, излива и рычага переключения: их мы тоже должны снять;
теперь вы получили доступ к эксцентрику, который тоже необходимо извлечь;
следующим должен стать золотник: его мы также демонтируем;
а вот и кольцо нижней прокладки, снимаем его и заменяем новым;
сборка смесителя производится в порядке, обратном демонтажу.

Прежде, чем отправляться в магазин за новыми прокладками, обязательно проверьте, нет ли у вас самих запаса этих расходных материалов. Обычно несколько запасных изделий этого вида входит в комплектацию смесителя. Если же прокладок нет или они потерялись, то их можно изготовить самостоятельно, используя для этой цели твердую резину 3-4 мм толщиной.

Правильно отремонтировать смеситель и ничего не забыть поможет вам вот этот видеоматериал:

Краны шаровые в вопросах и ответах по эксплуатации и ремонту

эксплуатация кранов шаровых

1. Как заменить кран шаровой с американкой 1/2 дюйма?

2. Можно ли разобрать кран шаровой?

3. Можно ли регулировать давление воды шаровым краном на теплотрассе?

4. Каким образом осуществляется врезка шарового крана в металлическую трубу?

5. Как включить кран шаровой?

6. Какие шаровые краны лучше для водопровода в квартире?

7. Как произвести покраску крана шарового?

8. В какую сторону закрывается шаровой кран на батарее?

9. Как закрыть шаровые краны? Как перекрыть шаровой кран?

10. Нужны ли шаровые краны на батареях отопления если есть терморегуляторы?

11. Как понять что шаровой кран открыт?

12. Как выкрутить шаровой кран из душевой кабины?

13. Какой нужно ставить кран шаровый на трубу 32мм отопления?

14. Шаровый кран не перекрывает воду до конца. Что делать?

15. Зачем установлен шаровый кран перед полотенцесушителем?

Как заменить кран шаровой с американкой 1/2 дюйма?

Чтобы заменить шаровой кран размером 1/2 дюйма с американкой, необходимо раскрутить цанговое соединение на кране и в последствии по отдельности выкрутить обе части крана. Замена происходит в обратном порядке.

Можно ли разобрать кран шаровый?

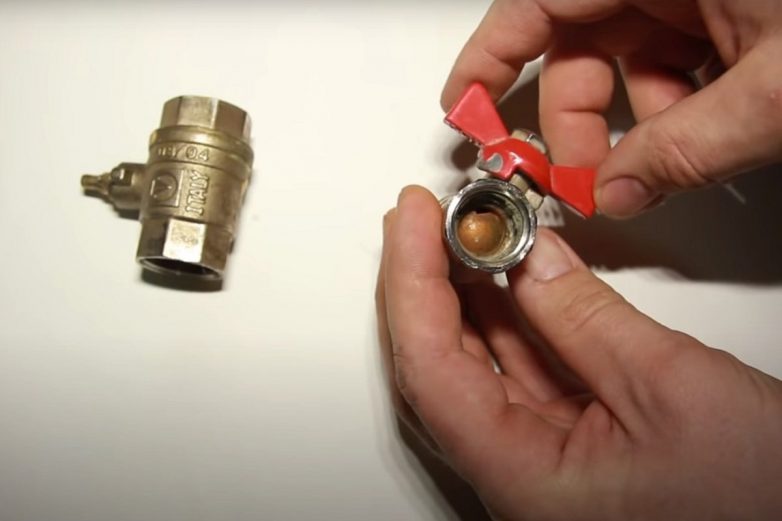

Шаровый кран разобрать можно, для этого понадобятся два разводных газовых ключа. Дальнейшее использование крана не рекомендуется.

Можно ли регулировать давление воды шаровым краном на теплотрассе?

Регулировать давление шаровым краном невозможно, кран работает на полное открытие либо на полное закрытие. Для регулировки давления на теплотрассе используют вентили.

Каким образом осуществляется врезка шарового крана в металлическую трубу?

Врезка шарового крана в металлическую трубу происходит после полного отключения магистрали, сбрасывания давления и дальнейшем нарезании резьбы на металлической трубе.

Как включить кран шаровый?

Чтобы включить шаровый кран, необходимо повернуть ручку либо бабочку по направлению оси шарового крана

Какие шаровые краны лучше для водопровода в квартире?

Для системы водопровода применяются шаровые краны размером Ду 15, либо Ду 20 если у вас большой водоразбор. Не стоит применять некачественные краны китайских производителей.

Как произвести покраску крана шарового?

Для того чтобы покрасить шаровой кран, необходимо его загрунтовать, дать просохнуть в течение суток и в дальнейшем уже наносить краску нужного цвета.

В какую сторону закрывается шаровой кран на батарее?,

Шаровый кран на батарее перекрывается против часовой стрелки. Открытие происходит по часовой стрелке относительно оси штока крана.

Как закрыть шаровые краны? Как перекрыть шаровой кран?

Шаровый кран закрывается с помощью поворота штока, на конце которого находится «бабочка», либо ручка (рычаг).

Нужны ли шаровые краны на батареях отопления если есть терморегуляторы?

На радиаторах отопления обязательно устанавливаются шаровые краны со сгоном, другое название с американкой. Они необходимы для демонтажа батареи без перекрытия основной магистрали теплоснабжения. Кран остаётся на трубе в закрытом положении, а батарея со сгоном снимается.

Как понять что шаровый кран открыт?

Чтобы понять, что шаровый кран открыт, нужно убедиться, что ручка штока должна находиться вдоль оси крана по ходу движения жидкости.

Как выкрутить шаровой кран из душевой кабины?

Для того чтобы демонтировать шаровый кран, вам понадобится жидкая смазка на подобие WD-40 и разводной либо газовый ключ. Необходимо применять умеренное усилие, чтобы не сорвать резьбу.

Какой нужно ставить кран шаровый на трубу 32мм отопления?

Для трубы с условным диаметром Ду32 подходит шаровый кран размером 1 1/4. Таблица с подбором диаметров трубы относительно размера крана так же находится на нашем сайте в разделе шаровые латунные краны.

Шаровый кран не перекрывает воду до конца. Что делать?

Шаровый кран может не перекрывать воду до конца в случае повреждения фторопластового уплотнителя шара, либо налипания грязи на сам шаровый механизм.

Зачем установлен шаровый кран перед полотенцесушителем?

Швровый кран перед полотенцесушителем устанавливается для лёгкого демонтажа полотенцесушителя в случае его протечки без перекрытия стояка с горячей водой.

Ремонт КРАНОВ ШАРОВЫХ

1. Как подключить стиральную машину к водопроводу к шаровому крану?

2. Как разработать шаровой кран не снимая его с водопровода?

3. Кран до конца не закрывается шаровый?

4. Как ремонтировать шаровый кран если протекает?

5. Шаровой кран не открывается?

6. Как открыть шаровый кран если сломался?

7. У шарового крана протечка через шток можно ли починить?

8. Прикипел шаровый концевой кран холодной воды как открутить?

9. Потек шаровый кран из под шара?

10. Треснул кран шаровый сбоку?

Как подключить стиральную машину к водопроводу к шаровому крану?

Стиральная машина подключается с помощью шарового крана размером 3/4 дюйма или Ду 20

Как разработать шаровой кран не снимая его с водопровода?

Разборка шарового крана не снимая его с трубопровода не возможна. Необходимо произвести демонтаж шарового крана с водопровода и в дальнейшем с помощью тисков и ключа производить разборку.

Кран до конца не закрывается шаровый?

Если до конца не закрывается шаровый кран, скорей всего повредился шар и его закусывает на тефлоновой шайбе либо вследствие неправильной эксплуатации на него прикипела грязь. Шаровый кран подлежит замене.

Как ремонтировать шаровый кран если протекает?

Шаровые краны в большинстве случаев не подлежат ремонту, но можно попробовать заменить уплотнительную прокладку на штоке.

Шаровой кран не открывается?

Если шаровый кран не открывается, причиной может служить прикипевший шар, необходимо приложить небольшое усилие к штоку шарового крана.

Как открыть шаровый кран если сломался?

Если сломалась ручка шарового крана, его можно открыть, демонтировав рычаг и использовав разводной газовый ключ.

У шарового крана протечка через шток можно ли починить?

При протечке шарового крана через шток можно попробовать заменить уплотнительное кольцо. Если данный метод не помог, шаровый кран подлежит замене.

Прикипел шаровый концевой кран холодной воды как открутить?

Если существует возможность поломки шарового крана при его прикипании к трубопроводу, советуем воспользоваться жидким ключом. Также существует вариант нагреть место стыковки крана и трубопровода, чтобы снять напряжение на данном участке.

Потек шаровый кран из под шара?

Протечка крана из под шара свидетельствует о повреждении фторопластового уплотнителя. Данный кран лучше заменить.

Треснул кран шаровый сбоку?

Если на шаровом кране образовалась трещина, то данный кран подлежит замене. Дальнейшая его эксплуатация запрещена.

обозначение КРАНОВ ШАРОВЫХ

1. Внешний вид кран шаровый фланцевый?

2. Как измеряется высота штока шарового крана?

3. Строительная длина кранов шаровых стальных таблица?

4. dn 25 что значит на шаровом кране?

5. Габариты шарового крана Ду 20?

6. Вес и монтажный размер шаровых кранов?

7. Что означает pn16 на шаровом кране?

8. Кран шаровый как указать в чертеже?

9. Обозначения на шаровых кранах dn pn?

Внешний вид кран шаровый фланцевый?

Фланцевый шаровой кран представляет собой цилиндр с приваренными на концах стальными фланцами и находящемся по середине штоком в виде ручки.

Как измеряется высота штока шарового крана?

Высота штока шарового фланцевого крана измеряется от центральной оси крана до крайней точки штока.

Строительная длина кранов шаровых стальных таблица?

Строительная длина шарового стального крана указана в паспорте изделия, указывается в таблице размеров шаровых кранов.

dn 25 что значит на шаровом кране?

Ду 25 или Dn 25 в шаровом кране обозначает соответствующий диаметр подключения к трубопроводу.

Габариты шарового крана Ду 20?

Габаритный размер шарового крана Ду 20 составляет 55 мм.

Вес и монтажный размер шаровых кранов?

С весом и размером шаровых кранов можно ознакомится в соответствующем разделе нашего сайта, ссылка на раздел находится в верху страницы.

Что означает pn16 на шаровом кране?

Аббревиатура PN 16 в маркировке шарового крана означает максимальное давление в атмосферах, на которое предназначен данный шаровой кран.

Кран шаровый как указать в чертеже?

Шаровой кран на чертеже указывается в виде двух треугольников расположенных острыми углами друг к другу. Ниже приведена выдержка из ГОСТ.

Обозначения на шаровых кранах dn pn?

Обозначение DN и PN в шаровых кранах, это условный диаметр подключение и максимальное рабочее давление.

Полное руководство для начинающих по техническому обслуживанию шаровых кранов — The $tingy Sailor

Знаете ли вы, где расположены все шаровые краны на вашем судне? Все ли они легко поворачиваются? Они полностью герметичны? Вы когда-нибудь ремонтировали их? Они не требуют обслуживания. В этом посте я развею любую тайну о том, как работают шаровые краны, и пошагово расскажу, как их разобрать, осмотреть и смазать.

Прежде чем я начну, немного юридического ведения хозяйства. Этот пост содержит партнерские ссылки. Это означает, что я получаю небольшую комиссию, если вы совершаете покупку по этим ссылкам. Конечно, вы можете купить эти продукты где угодно. Для полного объяснения того, почему я говорю вам это и как вы можете поддержать этот блог, не переплачивая, пожалуйста, прочитайте мое полное раскрытие.

Шаровые краны чаще всего используются на судах по сравнению с другими типами, такими как задвижки и дисковые затворы. Они также известны как морские краны, когда они устанавливаются рядом с отверстием корпуса, чтобы либо впускать воду из корпуса, либо выталкивать воду наружу. Их называют шаровыми кранами, потому что они используют твердый шар с отверстием посередине для управления потоком. Шарик вращается вместе с рукояткой, чтобы совместить отверстие с входом и выходом, чтобы обеспечить поток через клапан. При повороте на 90 градусов впускное и выпускное отверстия заблокированы и препятствуют потоку. Их лучше всего использовать в качестве запорных клапанов, поскольку для их работы требуется всего четверть оборота, а положение рукоятки удобно указывает на состояние клапана. Когда ручка параллельна направлению потока, клапан открыт, когда перпендикулярно, он закрыт.

Шаровые краны не требуют особого ухода. Помимо изношенных уплотнительных колец, которые герметизируют шар внутри корпуса клапана, все, что ему нужно, это содержать клапан в чистоте и свободно вращаться с небольшим количеством смазки. Когда клапан теряет смазку и накапливается мусор или коррозия, его становится трудно поворачивать. Если вы приложите слишком большое усилие к пластиковому клапану, ручка может сломаться, что приведет к неработоспособности клапана, и вам придется отремонтировать или заменить его.

Для обслуживания шарового крана выполните следующие действия:

1. Если возможно, снимите клапан с лодки, чтобы его можно было осмотреть и с ним было легче работать.

2. Плотно зажмите один конец клапана в тисках, но не слишком сильно, чтобы не деформировать или не треснуть клапан.

3. Большим гаечным ключом открутите другой конец.

Многолетняя коррозия может затруднить разборку клапанов. Тиски помогают удерживать клапан в неподвижном состоянии для большего усилия.

4. Смойте водой песок и грязь с обеих частей.

Конкретный клапан, показанный в этом посте, находился на сливном шланге камбуза, который соединяется со шпигатом кокпита над сквозным штуцером на Летний танец . Клапан расположен под небольшим углом вниз от выпускного отверстия и поэтому действует как ловушка для отложений из кокпита. Обычно такие клапаны должны быть, по крайней мере, расположены под углом к сквозному корпусу, чтобы не задерживать мусор. К сожалению, сливная воронка, ведущая в этот клапан, слишком низка для этого. В подобных ситуациях чистите клапан чаще, чем обычно, чтобы свести к минимуму задиры, показанные ниже.

Грязь и мусор могут попасть в клапан, который не направлен под углом к выходному отверстию

5. Поверните ручку клапана в открытое положение, открутите винт, которым ручка крепится к клапану, и потяните ручку прямо.

6. Достаньте один палец из корпуса клапана, воткните его в отверстие шара, чтобы захватить шар, и вращайте шар вперед и назад, пока не сможете его вытащить. Это должно быть жестко, но выйти с достаточным убеждением. Самое сложное — вытащить стержень ручки из отверстия.

Шаровой кран в разобранном виде. Обычно есть три уплотнительных кольца, которые должны герметично герметизировать его.

7. Тщательно очистите все детали водой с мылом. Осмотрите уплотнительные кольца на предмет износа и при необходимости замените. Если шар и корпус клапана имеют чрезмерные царапины или изношены до такой степени, что при закрытии клапана происходит слишком большая утечка, замените весь клапан.

Шарик клапана с царапинами от песка и песка

8. Нанесите силиконовую или тефлоновую морскую смазку хорошего качества, такую как Forespar MareLube, на уплотнительные кольца и изнашиваемые поверхности.

Смажьте клапан для облегчения работы и увеличения срока службы.

9. Соберите клапан в порядке, обратном его разборке. Установите на место маленькое уплотнительное кольцо между шаром и рукояткой после переустановки шара, иначе оно может защемиться в корпусе клапана и помешать правильной установке других деталей. Перед установкой ручки убедитесь, что она полностью встала на место.

10. Установите клапан на лодку. Нанесите тефлоновую ленту на все резьбы и проверьте отсутствие утечек и правильную работу.

Повторяйте эту операцию каждые пару лет в зависимости от того, как часто вы плаваете и как часто используете клапан. Как минимум, ежегодно работайте со всеми клапанами, чтобы предотвратить их заедание.

Хотите получать уведомления, когда я буду публиковать подобные сообщения? Введите свой адрес электронной почты ниже, чтобы подписаться на этот блог и получать уведомления о новых сообщениях по электронной почте. Вы также будете время от времени получать информационные бюллетени с эксклюзивной информацией и предложениями только для подписчиков, а также пароль для загрузок стр. Это бесплатно, и вы можете отказаться от подписки в любое время, но почти никто этого не делает!

Введите адрес электронной почты, чтобы подписаться на этот блог и получать уведомления о новых сообщениях по электронной почте.

Адрес электронной почты:

Нравится:

Нравится Загрузка…

Шаровой кран из цельного или двухкомпонентного: какой выбрать?

Каждый шаровой кран, ручной или управляемый, фланцевый или NPT, из латуни или нержавеющей стали, служит для различных целей в промышленной трубопроводной системе. Вот почему очень важно понимать их работу и особенности, чтобы выбрать подходящий клапан от лучшего производителя клапанов в Китае.

Цельный шаровой кран имеет цельнолитой корпус для снижения риска утечки. Он недорогой, а починить его невозможно. Точно так же ремонт двухсекционного шарового крана невозможен, если он не выведен из эксплуатации. Такой клапан состоит из двух частей, одна из которых имеет одно торцевое соединение, и корпус. Другая часть вставляется в первую, чтобы удерживать отделку, и включает в себя второе концевое соединение.

Хотя различия между этими двумя клапанами непросты, их понимание важно для различных процессов. Итак, давайте узнаем все о цельный шаровой кран по сравнению с двухсекционным шаровым краном !

Все, что нужно узнать о цельном шаровом кране:

Источник: Dombor

Цельный или цельный шаровой кран имеет только одну часть корпуса. В этом устройстве обшивка крепится к уплотнителям через торцевые соединения, изготовленные из того же материала, что и корпус. Поскольку размер его порта не совпадает с размером его линии, это приводит к конструкции с малым отверстием. Устройство, купленное у компании по производству промышленных шаровых кранов, состоит из шара, кольца из ПТФЭ и контргайки.

Пользователи редко или никогда не сталкиваются с проблемами протечек в конструкциях такого типа. Однако основным недостатком этого типа устройств является то, что они не подлежат ремонту, то есть не могут быть заменены. Он имеет уменьшенный диаметр, а его проходной диаметр меньше диаметра резьбы.

Преимущества использования цельного шарового крана:

Он обеспечивает небольшое сопротивление жидкости и нулевое трение переключателя.
Коэффициент сопротивления аналогичен коэффициенту сопротивления трубы такой же длины.
Он легкий и занимает очень мало места в системе трубопроводов.
Используемый материал уплотняющей поверхности обеспечивает хорошую герметичность и вакуумную систему.
Прост в эксплуатации, быстро открывается и закрывается благодаря повороту на 90 градусов.
Его обслуживание удобно, так как его конструкция проста, уплотнительное кольцо подвижно, его удобно заменять и демонтировать.
Более доступный по цене, чем его конкуренты, благодаря простому дизайну.

Так как это относительно новый тип шарового крана, он предлагает некоторые уникальные преимущества, уменьшая размер привода. Его принцип работы заключается в том, чтобы разблокировать или заблокировать клапан, вращая его.

В отраслях с повышенным спросом цельные шаровые краны используются редко, поскольку их трудно ремонтировать и заменять. Тем не менее, цельный шаровой кран можно использовать в тех случаях, когда снижение расхода не является проблемой. Он эффективно работает в таких приложениях. Это устройство обычно используется в оборудовании для предприятий общественного питания, в оборудовании для наполнения жидкостью и в оборудовании для подачи моторной жидкости.

Все, что нужно узнать о двухкомпонентном шаровом кране:

Источник: Dombor

Шаровой кран, состоящий из двух частей, состоит из двух независимых компонентов, соединяющих их с помощью болта, резьбы или фланцевого узла. Эти детали имеют корпусные и торцевые соединения. Однако, поскольку в этом корпусе клапана объединены две отдельные секции, велика вероятность утечки. Он используется для отсекания, распределения и изменения направления потока среды в трубопроводе.

Таким образом, шаровой кран, состоящий из двух частей, не подходит для применения в условиях высокого давления. В отличие от цельного клапана, его можно разобрать для ремонта внутренних компонентов благодаря соединению. Его герметизирующий эффект лучше, чем у цельного шарового крана, и далее он подразделяется на плавающий шаровой кран с верхним входом, эластичный и фиксированный.

Преимущества использования двухкомпонентного шарового крана:

Он обеспечивает минимальное сопротивление жидкости, коэффициент которого равен той же длине трубы.
Он легкий, занимает меньше места, а его конструкция обеспечивает хорошую герметизацию.
Конструкция удобна в ремонте и обслуживании благодаря простой конструкции и подвижному кольцу.
Поскольку седло клапана и уплотнение изолированы от среды, на поверхности уплотнения отсутствует коррозия.
Его среда не разрушает изделие быстро, потому что его уплотнительная крышка и седло изолированы.
Для открытия или закрытия требуется повернуть всего на 90 градусов, что делает его удобным для дистанционного управления.

Шаровой кран, состоящий из двух частей, обычно используется в различных приложениях с любыми средами из-за простоты обслуживания в самых разных отраслях промышленности. Несколько отраслей, в которых используются двухсекционные шаровые краны, включают пищевую промышленность, производство и автомобилестроение. Его принцип работы заключается в том, чтобы заблокировать клапан или разблокировать его, повернув его.

Разница между цельным и двухкомпонентным шаровым краном:

Источник: Unsplash

Вот краткая таблица, которая поможет людям понять все, что им нужно знать о цельных и двухкомпонентных шаровых кранах :

Основа в разнице	Огромный шаровой клапан	Двухчастотный шаровой клапан
Количество пьес	22. Согласно сплошным.	Он состоит из двух отдельных частей, которые соединяются либо с помощью болта и фланцевого соединения, либо с помощью резьбы.
РЕМОНТ ИЛИ ОБСЛУЖИВАНИЕ	Ремонт или обслуживание цельного шарового крана невозможно.	Шаровой кран, состоящий из двух частей, требует ограниченного ремонта и технического обслуживания.
НАЛИЧИЕ ОТВЕРСТИЯ	Цельный шаровой кран не имеет такого же размера отверстия, как линия.	Шаровой кран, состоящий из двух частей, доступен с полной конфигурацией портов.
СТОИМОСТЬ	Цельный шаровой кран дешевле, чем составной.	Шаровой кран, состоящий из двух частей, является более дорогим вариантом, чем цельный шаровой кран.
ОБЩИЕ ПРИМЕНЕНИЯ	Оборудование для предприятий общественного питания, наполнения жидкостями, нефтехимического городского водоснабжения и канализации, а также оборудование для наполнения автомобильных жидкостей.	Оборудование для предприятий общественного питания и автомобильной промышленности.
РАЗБОРКА	Невозможно разобрать цельный шаровой кран для ремонта внутренних компонентов.	В отличие от цельного шарового крана, его можно разобрать для ремонта внутренних компонентов.

В промышленных трубопроводных системах шаровой кран выполняет функцию запорного устройства для регулирования потока сред, особенно жидкостей и газов, проходящих через него. Он управляет потоком, вращая шар с отверстием, расположенным внутри него. Производители промышленных клапанов предлагают свои устройства в нескольких отраслях, включая хранение химикатов, нефть и газ, бытовое применение и производство.

Поскольку он доступен во многих типах, таких как цельный, двухкомпонентный и трехкомпонентный, выбор модели с корпусом, подходящим для конкретного применения, часто становится сложной задачей. В то время как цельный шаровой кран имеет только одну часть корпуса, двухкомпонентный клапан имеет два компонента корпуса, соединенных резьбой.
