  Вполне естественно, что в зависимости от экологического класса устройство двигателя, а также систем питания и вывода газов будут иметь некоторые отличия. В частности привод ТНВД КамАЗ Евро 1 в деталях отличается от устройств на двигателях Евро-2 и так далее .

   Подобные различия могут появляться вследствие изменений в конструкции двигателя, а могут изначально присутствовать из-за того, что класс один, но насосы (производители) совсем разные. Примером последнего варианта может служить привод ТНВД КамАЗ Евро 2, где сам насос может быть родным (337.20 и его модификации) либо Бошевским. Конструкционно эти привода, в принципе, одинаковы, но есть моменты, которые приходится учитывать, если хочется (нужно) заменить насос. Самой существенной трудностью здесь станет то, что длина вала у отечественного и импортного узлов разная, а значит, просто «придти и поменять» не получится .

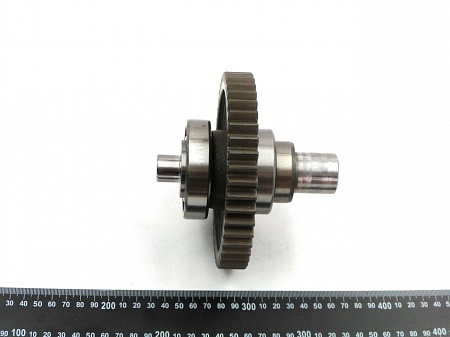

   Сам привод ТНВД КамАЗ механический, и особой сложностью конструкции не отличается.

На валу привода установлена шестерня, которая зацепляется за шестерню вала распределительного двигателя. Вращается распредвал – вращается вал привода, соответственно работает насос .

Привод ТНВД КамАЗ Евро


1     7406.1111053     Вал привода ТНВД
3     740.11-1111274     Пластина передняя
4     740.11-1111272     Пластина задняя
5     1/59707/31     Болт М10х1,25-6gх25
5     1/59707/31     Болт М10х1,25-6gх25
6     7406.1111066     Втулка центрирующая
6     7406.1111066     Втулка центрирующая

   Но опять таки, нужно быть внимательным по отношению к отдельным деталям, например, вал, на котором установлена шестерня привода ТНВД КамАЗ с двигателем 740.10 и 7430.10 имеет больший размер. Поэтому, как и в случае с импортными узлами, так и здесь поврежденные валы на валы приводов ТНВД двигателей 740. 11 и 740.13 (хоть они и очень похожи) поменять не выйдет. А принцип «авось сойдет» к автомобилям, в частности к их двигателям и системе питания вообще не применим – любой вал, муфта или шестерня должна быть правильного размера .

Консультация по техническим вопросам , приобретению запчастей      8-916-161-01-97      Сергей Николаевич

   То же касается и более мелких деталей – болт, шпонка или сальник привода ТНВД КамАЗ должны точно соответствовать установленным производителям габаритам и классам прочности и  износостойкости. Конечно, многие запчасти можно переставить с узлов других моделей, но ведь далеко не все !

   В «СпецМаше» вы обязательно сможете найти нужные комплектующие, будь то один болт или привод ТНВД КамАЗ Евро 2 (3, 4 и так далее) в сборе. И за точность габаритов и соответствие физических характеристик ручаемся мы, производитель, а также специалисты МАДИ, которые проверяют все запчасти, попадающие в наш каталог.

Причем «ручательство» наше выражается не только словесно, но и официальной гарантией .

Устройство привода

1     33.1110615     Трубка подвода смазки
2     33.1110620     Подшипник 106
3     33.1110046     Державка

4     236.1110532     Ролик груза регулятора
4     236.1110532     Ролик груза регулятора
5     33.1110045     Груз в сборе
5     33.1110045     Груз в сборе
6     33.1110049     Ось груза регулятора
7     236.1110534     Ось
8     33.1110047     Груз регулятора
9     33.1110056     Втулка
10     33.1110040     Державка грузов в сборе
11     33.1110060     Муфта регулятора
12     1/34008/73     Кольцо 16 стопорное
13     33.
1110618     Подшипник 8103
14     33.1110062-10     Муфта
15     33.1110160     Рычаги с корректорами в сборе
16     33.1110065-10     Пята упорная
17     33.1110161     Рычаг рейки со штифтом
18     870779     Палец
19     1/07342/01     Шплинт разводной 2х15
19     1/07342/01     Шплинт разводной 2х15
20     33.1110162     Рычаг муфты грузов
21     33.1110094     Палец
22     33.1110420     Втулка рычага регулятора
23     33.1110179     Гайка
24     1/07950/01     Шплинт разводной 1,5х10
24     1/07950/01     Шплинт разводной 1,5х10
25     33.1110176     Пружина
26     33.1110177     Гайка
27     33.1110174     Толкатель корректора
28     33. 1110954     Шайба стопорная
29     33.1110952     Шайба стопорная
30     33.1110172     Шток
31     33.1110412     Корректор подачи топлива
32     33.1110414     Пружина прямого корректора
33     33.1110416     Корпус пружины корректора
34     870519     Гайка М16х1
35     870518     Гайка М5
36     1/05193/01     Шайба плоская 5,45х10х1
37     33.1110080-10     Болт регулировочный
38     870505     Гайка М10х1-6Н
39     33.1110164     Рычаг регулятора

Муфта привода ТНВД КАМАЗ

1     33.1121036     Ось груза
2     33.1121026-10     Полумуфта ведомая

3     33.1121020-10     Полумуфта ведомая в сборе
4     33. 1121100-10     Кольцо уплотнительное
5     33.1121074     Стакан пружины
5     33.1121074     Стакан пружины
6     870452     Шайба плоская 10,4х16х0,3
6     870452     Шайба плоская 10,4х16х0,3
7     33.1121070     Пружина муфты опережения впрыскивания
7     33.1121070     Пружина муфты опережения впрыскивания
8     870621     Шайба плоская 6х22х1
8     870621     Шайба плоская 6х22х1
9     33.1121040     Кольцо Б22
9     33.1121040     Кольцо Б22
10     870645     Шайба 20,5х28х0,6
10     870645     Шайба 20,5х28х0,6
11     33.1121010-01     Муфта опережения впрыскивания топлива в сборе
12     33.1121032     Груз муфты
12     33.1121032     Груз муфты
13     33. 1121034     Груз муфты опережения впрыскивания
14     33.1121037     Палец груза
15     33.1121038     Проставка грузов
15     33.1121038     Проставка грузов
16     33.1121046     Полумуфта ведущая в сборе
17     33.1121080     Корпус в сборе
18     33.1121098     Пружина
19     33.1121092     Манжета
20     33.1121090     Манжета корпуса муфты с пружиной
21     33.1121080-10     Корпус муфты опережения впрыскивания в сборе
22     870455     Прокладка 8х12х1
23     870350     Винт М8х1-6gх7
24     33.1121066     Манжета ведущей полумуфты с пружиной
25     33.1121067     Манжета
26     33.1121069     Пружина
27     33.1121052     Полумуфта ведущая
28     33. 1121060     Втулка ведущей полумуфты

Рвет привод ТНВД КАМАЗ

Очень распространенной неисправностью дизельного оборудования, довольно знакомой многим камазистам, является обрыва привода ТНВД, и никто не может внятно объяснить, почему это происходит и как этого избежать.

Для начала надо понять, что причина может быть не одна, а в разных случаях их может быть несколько. Чтобы в этом разобраться, нам нужно понять, какие силы действуют на привод.

Со стороны коробки действует сила вращающая ТНВД, а со стороны насоса действует обратная ей сила сопротивления. Прямо как в третьем законе Ньютона: «Тела действуют друг на друга с силами, равными по модулю и противоположными по направлению». Чем тяжелее крутить ТНВД, тем больше момент прилагается на привод, тем больше вероятность обрыва.

Теперь надо разобраться, в какие моменты со стороны привода двигателю приходится прилагать больше усилия, чтобы провернуть насос. Если положить насос на стол и попробовать провернуть его рукой, то это будет очень затруднительно, только ключом можно спокойно проворачивать вал. Когда он установлен на двигателе, подключен, прокачан, но не подсоединен к приводу, можно попробовать его покрутить еще раз, нажав на рычаг газа. Ну как? Тяжело? А теперь, если нажать на глушилку и попробовать провернуть… Легче?

Так вот, в первом случае мы не просто прокручиваем механизм, но еще и продавливаем топливо через форсунки в цилиндры, во втором случае топливоподача отключается полностью.

Главная задача ТНВД — в определенный момент времени продавить в цилиндр определенное количество топлива. И не важно какое давление, ведь у насоса есть определенная задача, в виде количества топлива, так же как и у привода есть задача несмотря ни на что крутить насос.

Максимальное усилие на привод приходится в момент запуска, так как насос продавливает максимальное количество дизельного топлива и в режиме ускорения на повышенных оборотах, когда ТНВД нужно резко впрыснуть определенное количество топлива, которое нужно для тяги и разгона.

Если мы нажмем на газ и начнем прокручивать насос, то мы почувствуем усилие, которое необходимо, чтобы продавить максимальное количество топлива в цилиндры. Если отсоединить трубки от форсунок и попробовать снова покрутить, то конечно будет намного легче, поэтому многие начинают снижать давление на форсунках, думая, что таким образом они снизят нагрузку на привод, но это огромное заблуждение.

Только вдумайтесь в происходящее: насос при 2000 оборотах двигателя совершает 1000 оборотов и столько же впрысков в каждый цилиндр, это 1000\60 в секунду, почти 17 раз . Даже если мы выставим нулевое давление на форсунках, все равно насосу нужно продавить это топливо через маленькие отверстия за короткий промежуток времени, поэтому снижение давления на форсунках обычно ничего не дает. Смысл не в давлении — насос все равно на повышенных оборотах давит намного больше, чем давление открытия форсунки, а дело в том, что ТНВД должно продавить определенное количество топлива несмотря ни на что, и если что-то мешает проходу этого топлива, то именно тогда резко возрастает нагрузка на привод вследствие гидроудара и обрывает привод. Вот теперь можно более детально рассмотреть, что же может мешать прохождению топлива от насоса в цилиндр.

  1. Маленькое сечение отверстия трубки высокого давления. При неоднократном демонтаже трубок высокого давления очень часто отверстие сдавливается и естественно затрудняет проход топлива, что вызывает в свою очередь повышение нагрузки на привод.

  2. Щелевой фильтр в фосунке. В штуцере форсунок есть такая железка, которая называется «щелевой фильтр» — очень часто эта железка под влиянием вибрации «отваливается» и начинает перекрывать подачу топлива.

  3. Заклинившие распылители. Если распылитель заклинил в закрытом состоянии — это приводит к гидроудару.

  4. Закоксованные отверстия в распылителе. Если некоторые отверстия распылителя забиты нагаром — это тоже затрудняет проходимость топлива.

  5. Модель распылителя не соответствует данному двигателю.  К примеру есть распылители 904, а есть 906 — они абсолютно одинаковые и количество отверстий тоже, разница только в диаметре отверстий.

    Модель распылителя

    Количество отверстий

    Диаметр

    Модель двигателя

    904

    6

    0.232

    КАМАЗ -740.30-260, КАМАЗ -740.31-240, EURO-2

    905

    6

    0.26

    КАМАЗ -740.51-320, EURO-2

    906

    6

    0.275

    КАМАЗ -740.50-360, EURO-2

    С увеличением мощности двигателя, диаметр отверстий тоже увеличивается, а все потому, что ТНВД тоже ставятся другие, и количество топлива для двигателя с 360 л. с. надо больше, чем для двигателя с 240 л.с.

  6. Несоответствие модели насоса и модели двигателя. Также если поставить ТНВД с подачей выше, чем необходимо — нагрузка увеличится и сорвет привод.

  7. Насос выдает много топлива. Если машина едет хорошо и при этом в нагрузку или при резкой перегазовке идет сильный черный дым — это признак того, что насос выдает много топлива, и его надо регулировать.

Выше описаны причины, на которые мало кто обращает внимание, но именно из-за них часто обрывает привод.

Есть еще и другие причины, которые более очевидны и понятны для многих, кто разбирался в вопросе разрыва привода ТНВД КАМАЗа:

  1. При монтаже насоса не почистили прилегающую поверхность, и прикрутили на грязь криво, что привело к не соосности и вибрациям.

  2. Плохо затянуты болты на приводе или сами болты низкого качества.

  3. Бракованный привод — идет большая вибрация.

  4. Люфт подшипника привода, что также приводит к вибрациям.

Каждый случай систематических неисправностей индивидуален, и нужно с умом подходить к решению проблемы.

TNVD.ORG, 2022

Все права защищены.



Купить импортные сигареты в интернет магазине в Московской области

Спасибо, Ваше сообщение успешно отправлено!

Конструкция топливоподачи дизеля КамАЗ-740.50-360, КамАЗ-740.51-320

Система топливоподачи обеспечивает фильтрацию топлива и его равномерное распределение по цилиндрам двигателя дозированными порциями в строго определенные моменты времени

В двигателе используется система подачи топлива раздельного типа, состоящая из топливного бака, топливопроводов низкого давления, фильтров грубой и тонкой очистки топлива, топливоподкачивающих и топливоподкачивающих насосов, топливного насоса высокого давления, топливопроводов высокого давления, форсунок, электромагнитного клапана и штифтовые свечи электрофакельного устройства (ЭФУ).

Топливный бак, фильтр грубой очистки топлива и топливный насос должны быть установлены на изделие, на котором используется двигатель, все остальные элементы системы питания устанавливаются непосредственно на двигатель.



Схема системы подачи топлива в двигатель представлена ​​на рисунке 1.

Топливо из топливного бака 26 через фильтр грубой очистки 29 и топливный насос 30 подается топливным насосом 18, через топливопровод 13 в фильтр тонкой очистки 16.

От фильтра тонкой очистки по топливопроводу низкого давления 14 топливо поступает к ТНВД 21, который в соответствии с порядком работы цилиндров распределяет топливо по топливопроводам высокого давления 1-8 к форсункам 10.

Форсунки впрыскивают топливо в камеры сгорания.

Излишки топлива, а вместе с ним и воздух, поступающий в систему через перепускной клапан 24 и клапан 23, сбрасываются в топливный бак.



Форсунка модели 273-20 или 273-50 закрытой конструкции, с пятью распылительными отверстиями и гидравлическим управлением подъема распылительной иглы показана на рисунке 2.

Все части форсунки в сборе в корпусе 6. Корпус форсунки 1 прижимается к нижнему торцу корпуса форсунки гайкой 2 через проставку 3, внутри которой находится игла 12. Корпус и игла форсунки составляют прецизионную пару.

Угловая фиксация корпуса распылителя относительно проставки и прокладки относительно корпуса форсунки осуществляется штифтами 4. Пружина 11 оказывает давление на верхний конец иглы распылителя через шток 5.

Необходимое натяжение эта пружина осуществляется комплектом регулировочных шайб 9, 10, установленных между пружиной и торцом внутренней полости корпуса форсунки.

Топливо к форсунке под высоким давлением подается через форсунку 8 со встроенным в нее щелевым фильтром 13, затем по каналам корпуса 6, проставки 3 и корпуса форсунки 1 — в полость между корпусом форсунки и иглу 12 и, приподняв ее, впрыскивают в цилиндр двигателя.

Топливо, вытекшее через зазор между иглой и корпусом распылителя, отводится по каналам в корпусе форсунки и сливается в бак через дренажные трубки 9 и 11, показанные на рисунке 1.

Форсунка устанавливается в головка блока цилиндров, закрепленная скобами, которые фиксируются гайкой. Конец гайки распылителя уплотнен от прорыва газа гофрированной медной прокладкой.

Кольцо уплотнительное 7 (рисунок 2) исключает попадание пыли

и жидкости в полость между форсункой и головкой блока цилиндров.

Категорически запрещается устанавливать форсунки других моделей



Топливный насос высокого давления (рисунок 3) предназначен для подачи строго дозированных порций топлива высокого давления в цилиндры двигателя в определенные моменты времени.

На двигатель автомобильной комплектации устанавливается ТНВД с всережимным регулятором.

Тип 337

Порядок секций 8 — 4 — 5 — 7 — 3 — 6 — 2 — 1

Направление вращения кулачкового вала (со стороны привода) правое

Диаметр плунжера, мм 11

Ход плунжера, мм 13

Номинальная скорость вращения кулачкового вала, мин-1 1100

Скорость вращения кулачкового вала насоса при остановке рычага управления регулятора в болт ограничения максимальной скорости, мин -1 :

  • — при полном отключении регулятора подачи топлива после 1280 форсунок, не более
  • — в начале отключения регулятором подачи топлива после 1140-1160 форсунок

Предварительный ход плунжера (от начала его движения до геометрического начала впрыска на восьмом участке), мм: 5,65±0,05

Чередование начала подачи топлива по углу поворота кулачкового вала , град: — 0 — 45 — 90 — 135 — 180 — 225 — 270 — 315

Максимальное усилие на рычаге управления регулятором при номинальном режиме работы насоса на плечо 50 мм, Н (кгс) 127,5 (13)

Номинальная цикловая подача, мм3/цикл:

  • — для моделей ТНВД 337-20. 03 132-137
  • — для моделей ТНВД 337-20.04 147-152

В корпусе топливного насоса 1 (рис. 3) установлено восемь секций, каждая из которых состоит из корпуса 6, плунжерной втулки 8, плунжера 7, поворотной втулки 4, нагнетательного клапана 11, седло которого прижимается к втулке плунжера 8 штуцером 12.

Плунжер совершает возвратно-поступательное движение под действием кулачкового вала 46 и пружины 3 толкателя.

Толкатель от проворачивания в корпусе фиксируется сухарем 14. Кулачковый вал вращается в подшипниках качения 45, установленных в стальных кольцах, запрессованных в корпус насоса и запрессованных крышками.

Натяжение подшипников распредвала должно быть 0,05-0,15 мм и регулируется прокладками 44.

Для изменения подачи топлива плунжер 7 поворачивается с помощью втулки 4, соединенной через ось поводка с рейкой 5 насоса. Рейка перемещается в направляющих втулках 40.

Отверстия под направляющие втулки в корпусе топливного насоса со стороны привода закрыты заглушками 39. С противоположной стороны насоса установлен корректор подачи топлива по давлению наддувочного воздуха 24.

На переднем торце корпуса, в месте выхода топлива из насоса, установлен перепускной клапан 38, обеспечивающий давление перед впускными отверстиями плунжеров на режимах работы 0,13-0,19 МПа (1,3-1,9 кгс/см 2 ).

Смазка насоса циркуляционная, под давлением от общей системы смазки.



Регулятор частоты вращения топливного насоса (рисунок 4) всескоростный, прямого действия, изменяет количество подаваемого в цилиндры топлива в зависимости от нагрузки, поддерживая заданную частоту вращения коленчатого вала.

Регулятор устанавливается в развал корпуса топливного насоса. На кулачковом валу насоса установлена ​​ведущая шестерня регулятора 16 (рис. 39), вращение которой передается через резиновые сухари 17.

Ведомая шестерня выполнена одновременно с держателем 28 грузов, вращающихся на двух шарикоподшипники.

При вращении держателя грузы 31, качающиеся на осях 29, под действием центробежных сил расходятся и через подпятник 30 перемещают муфту регулятора 32, которая, упираясь в палец 34, в свою очередь перемещает рычаги 2, 8 и 9регулятора (рис. 4), преодолевая усилие пружины 5.

Рычаг 2 соединен через штифт с правой рейкой 3 топливного насоса. Правая рейка соединена с левой 11 через рычаг рейки 7.



Схема работы регулятора скорости представлена ​​на рисунке 5.

Рычаг управления 16 регулятора жестко соединен с рычагом 12. К рычагу 12 прикреплена пружина регулятора 13, а к рычагам 14 и 11 — пусковая пружина 15.

При работе регулятора центробежные силы грузов уравновешиваются силой пружины 13.

При увеличении скорости вращения коленчатого вала нагрузки, преодолевая сопротивление пружины 13, переместить рычаги 2,4 и 9, а вместе с ними и рейки топливного насоса — подача топлива уменьшается.

При снижении частоты вращения коленчатого вала центробежная сила грузов уменьшается, а рычаги с рейкой топливного насоса под действием силы пружины перемещаются в противоположную сторону — увеличивается подача топлива и частота вращения коленчатого вала.

При упоре рычага регулятора 9 в болт 6 и частоте вращения коленчатого вала менее 1800 мин-1 пружина 10 прямого корректора перемещает рейки насоса (через рычаги 2 и 4) в сторону увеличения подачи топлива подачи, обеспечивающей требуемую величину максимального крутящего момента двигателя.

Пружина 3 реверсивного корректора при частоте вращения менее 1400 мин‑1 перемещает рычаг 4 с направляющими в сторону уменьшения подачи топлива, ограничивая максимальную дымность отработавших газов двигателя.



Подача топлива прекращается поворотом рычага 3 (рис. 6) до остановки двигателя до упора в болт 5.

При этом рычаг 3 преодолевает усилие пружины рычага 33 (рисунок 3) и пружина 5 (рисунок 4), через штифт 14 повернут рычаги 2, 8 и 9, рейки будут перемещаться до полной остановки подачи топлива.

Осмотр и регулировка ТНВД, а также замена плунжерных пар, уплотнительных колец секций ТНВД должны производиться в специализированной мастерской квалифицированным специалистом.

КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ устанавливать на двигатели 740.50-360 и 740.51-320 ТНВД других моделей, кроме указанных выше, во избежание выхода двигателя из строя!



Корректор подачи топлива по давлению наддува (рис. 7).

Корректор давления наддува уменьшает подачу топлива при падении давления наддува ниже 40-45 кПа (0,4-0,45 кгс/см 2 ), тем самым обеспечивая тепловую защиту двигателя и ограничивая дымность выхлопных газов.

В корпусе корректора 1 установлен поршень 26 с золотником 2. На поршень действует пружина 27, закрепленная пластиной 25 и кольцом 3.

Шпилька 29 с наконечником 31, являющаяся номинальный упор в регуляторе, завернут и закреплен в поршне гайкой 28.

Наконечник закреплен гайкой 30. На золотник 2 действует пружина 7, предварительное натяжение которой можно изменять регулировочным винт 11.

Корпус мембраны 8 крепится к корпусу корректора 1 через прокладку 4. В него устанавливается мембрана в сборе со штоком (детали 24,16,17,23, 22, 19,18). Мембрана зажимается между корпусом 8 и крышкой 21.

В корпусе мембраны 8 на оси рычага 13 установлен рычаг корректора 12, вращение которого ограничивается регулировочным винтом 15.

корректор подачи топлива непрямого действия: при изменении давления наддувочного воздуха в полости мембраны изменяется положение золотника, что, в свою очередь, определяет положение поршня корректора.

В полость «А» между корпусом корректора 1 и поршнем 26 подается масло под давлением из системы смазки двигателя через резьбовое отверстие и жиклер 0,7 мм в корпусе корректора (на рисунке не показаны).

Поршень под действием этого давления, сжимая пружину 27, перемещается влево до тех пор, пока окна в поршне и золотнике не откроются и масло не пойдет на слив. При этом через корректор устанавливается постоянный расход масла.

При изменении положения золотника поршень движется вслед за ним (система слежения).

Воздух из впускного коллектора двигателя подается в мембранную полость через резьбовое отверстие крышки 21.

При снижении давления воздуха ниже 0,05 МПа (0,5 кгс/см 2 ) усилие пружины корректора 7, действующее на золотник, становится больше, чем усилие, создаваемое давлением наддувочного воздуха на мембрану и передаваемое через стержень диафрагмы и рычаг корректора также к золотнику.

Золотник перемещается вправо до тех пор, пока на него не установится равновесие сил.

Вслед за золотником поршень со шпилькой 29 и наконечником 31 перемещается вправо, перемещая упирающийся в него рычаг регулятора 8 вправо (рис. 4).

Вслед за рычагом регулятора под действием центробежных сил грузов рычаги 9. 2 и 7 с рейками насоса перемещаются в сторону уменьшения подачи топлива.

Регулировка корректора

Корректор имеет две внешние регулировки — винты 11 и 15 (рис. 7).

Винт 11 изменяет предварительное натяжение пружины корректора 7, изменяя при этом начало работы корректора.

Если необходимо увеличить значение давления наддува, при котором начинает работать корректор, то поворачивают винт 11, увеличивая предварительное натяжение пружины 7.

Номинальная цикловая подача топлива регулируется винтом 15. При выворачивании винта 15 подача топлива увеличивается.

Если есть необходимость снять корректор, то сначала необходимо измерить выступ кончика шпильки 31 относительно заднего торца корпуса топливного насоса, а после установки корректора на место восстановить размер этого выступа и затереть наконечник гайкой 30.



Привод топливного насоса показан на рисунке 8. Он состоит из приводного вала топливного насоса 6 с пакетами передней 7 и задней 8 компенсационных пластин, ведомой полумуфты 2 , фланец ведомой полумуфты 3, центрирующий фланец 4, фланец ведомой полумуфты 9и центрирующих втулок 5.

Каждый пакет компенсационных пластин состоит из 5 пластин толщиной 0,5 мм каждая.

Все болты привода топливного насоса, кроме болта поз. 10, должны быть класса прочности Р100 и затягиваться моментом 65-75 Нм (6,5-7,5 кгс·м).

Затяжку всех болтов необходимо контролировать с помощью динамометрического ключа. Перед установкой болтов проверьте наличие центрирующих втулок.

Деформация (изгиб) передней и задней компенсационных пластин не допускается. Болт 10 полумуфты ведущей затягивать в последнюю очередь с моментом 78,4-84,3 Н·м (8-8,6 кгс·м).



Фильтр тонкой очистки топлива показан на рисунке 9. Он предназначен для окончательной очистки топлива от мелких частиц перед поступлением в ТНВД.

Фильтр устанавливается в самой высокой точке системы подачи топлива для сбора и удаления воздуха в бак вместе с частью топлива через клапан (рисунок 10), установленный на байпасе от фильтра.

При замене фильтроэлементов необходимо строго соблюдать правила обслуживания системы подачи топлива. Не допускайте попадания загрязнений в систему и используйте фильтроэлементы только следующих моделей 740.1117040-01, 740.1117040-02, 740.1117040-04.90



Клапан показан на рисунке 10. При достижении давления в полости «А» подачи топлива 25-45 кПа (0,25-0,45 кгс/см 2 ) шар 4 перемещается и топливо поступает из полости «А» в полость «Б» через клапанный штуцер 5.

Топливный насос 13 (рисунок 3) поршневого типа предназначен для подачи топлива из бака через фильтры грубой и тонкой очистки и топливный насос во впускную полость ТНВД.

Насос установлен на задней крышке регулятора, его привод осуществляется от эксцентрика 19, расположенный на заднем конце кулачкового вала ТНВД.

Корпус насоса содержит поршень, пружину поршня, втулку штока 47 и шток толкателя 48, впускной и выпускной клапаны с пружинами.

Эксцентрик 19 через ролик 49, толкатель 15 и шток 48 сообщает возвратно-поступательное движение поршню топливного насоса.

Схема работы насоса представлена ​​на рисунке 11. При опускании толкателя 9 поршень 1 под действием пружины 4 перемещается вниз. В полости «А» и впускном клапане 2 создается разрежение, сжимающее пружина 3, пропускает топливо в полость «А».

При этом топливо, находящееся в нагнетательной полости «В», вытесняется в магистральную магистраль «Г», при этом клапан 5 закрывается под действием пружины 6, исключая вытекание топлива из полости» В» в полость «А».

При движении поршня 1 вверх топливо, заполняющее полость «А», поступает в полость «Б» под поршнем через выпускной клапан 5, при этом впускной клапан закрывается.

При повышении давления в нагнетательной магистрали поршень не делает полный ход вслед за толкателем, а остается в положении, определяемом равновесием силы давления топлива с одной стороны и силы пружины с другой .



Топливный насос поршневого типа 10 (рис. 11) служит для заполнения топливной системы топливом перед пуском двигателя и удаления из него воздуха.

Насос состоит из корпуса, поршня, цилиндра, впускного и нагнетательного клапанов.

Топливную систему прокачивать с помощью поршня насоса, предварительно открыв его поворотом против часовой стрелки.

При движении поршня 11 вверх в пространстве под ним создается вакуум. Впускной клапан 12, сжимая пружину 14, открывается и топливо поступает в полость «Д» насоса.

При движении поршня вниз закрывается впускной клапан и открывается выпускной клапан 13, топливо поступает в нагнетательный трубопровод под давлением, обеспечивая удаление воздуха из топливной системы двигателя через клапан фильтра тонкой очистки топлива и перепускной клапан ТНВД.

После прокачки системы необходимо опустить поршень и зафиксировать его поворотом по часовой стрелке. При этом поршень будет давить на торец цилиндра через резиновую прокладку, герметизирующую всасывающую полость топливного насоса.

Не допускается пуск двигателя с незафиксированным поршнем из-за возможности подсоса воздуха через уплотнение поршня.

Топливопроводы подразделяются на топливопроводы низкого давления — 0,4-2 МПа (4-20 кгс/см 2 ) и высокого давления более 20 МПа (200 кгс/см 2 ).

Топливопроводы низкого давления выполнены из стальной трубы сечением 10 мм с припаянными наконечниками.

Топливопроводы высокого давления равной длины (1 = 595 мм) из стальных труб с внутренним диаметром 2 +0,05 мм с посадкой на концах соединительных конусов с обжимными шайбами ​​и накидными гайками для соединения с ТНВД штуцеры и форсунки.

Во избежание повреждений от вибрации топливопроводы крепятся скобами к впускным коллекторам.

купить ТНВД Bosch 0445020089 КамАЗ Разное 11.8л Оригинал

Переключить навигацию

Поиск

Поиск

Поиск

с понедельника по пятницу: с 9:00 до 18:00 по восточному поясному времени

1-833-308-1855

или через онлайн-чат

Здравствуйте!
Моя учетная запись

Счет

Настройки

Валюта

Язык

Соединенные Штаты

    options", "triggerTarget":"#switcher-language-trigger-nav", "closeOnMouseLeave": false, "triggerClass":"active", "parentClass":"active", "buttons":null}}»/>

    Перейти в конец галереи изображений

    Перейти к началу галереи изображений

    ТНВД Bosch 0445020089 для Камаз Различные 11,8 л Оригинал для продажи на FridayParts, Купить неоригинальные запчасти Для экскаваторов ДРУГИХ БРЕНДОВ, фронтальных погрузчиков, бульдозеров, экскаваторов-погрузчиков, погрузчиков с бортовым поворотом и так далее.

    Доставка

    AfghanistanÅland IslandsAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua & BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia & HerzegovinaBotswanaBouvet IslandBrazilBritish Indian Ocean TerritoryBritish Virgin IslandsBruneiBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral African RepublicChadChileChinaChristmas IslandCocos (Keeling) IslandsColombiaComorosCongo — BrazzavilleCongo — KinshasaCook IslandsCosta RicaCôte d’IvoireCroatiaCubaCyprusCzechiaDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEswatiniEthiopiaFalkland IslandsFaroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Southern TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuernseyGuineaGuinea-BissauGuyanaHaitiHeard & McDonald IslandsHondurasHong Kong SAR ChinaHungaryIcelandIndiaIndones iaIranIraqIrelandIsle of ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKuwaitKyrgyzstanLaosLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacao SAR ChinaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmar (Burma)NamibiaNauruNepalNetherlandsNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorth KoreaNorth MacedoniaNorwayOmanPakistanPalauPalestinian TerritoriesPanamaPapua New GuineaParaguayPeruPhilippinesPitcairn IslandsPolandPortugalPuerto RicoQatarRomaniaRussiaRwandaSamoaSan MarinoSão Tomé & PríncipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth KoreaSpainSri LankaSt.

Оставить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
