Цветная схема электрооборудования КАМАЗ-65115, 6520, 5510 и 5511 с описанием

02.02.2021 39 633 КАМАЗ

Автор:Иван Баранов

Для соединения всех электросистем и устройств в автомобиле применяется электросеть, которая позволяет собрать воедино все компоненты. Электросхема КАМАЗ-65115 цветная представляет собой схему с обозначением всех электрических элементов, использование которой актуально при ремонте проводки. Подробнее об элементах схемы, а также неисправностях проводки вы сможете узнать из этого материала.

[ Скрыть]

Особенности электрооборудования

Теперь перейдем к описанию электрической схемы КАМАЗ.

Все модели грузовиков КАМАЗ 6520, 55102 и другие оснащены такими подсистемами:

Запуска силового агрегата.
Поворотные фонари, а также световая аварийная сигналка.
Отопительный узел, система энергоснабжения, механизм очистки ветрового стекла.
Освещение салона транспортного средства.
Головное освещение. В него входят фары ближнего и дальнего света, противотуманки, если они установлены на авто, стоп-сигналы, габариты.
Приборка. Этот узел считается одним из основных в бортовой сети, поскольку в нем сосредоточены основные датчики, устройства и приборы, в том числе тахометр, спидометр, датчик уровня горючего и т. д. Кроме того, на контрольном щитке имеются световые индикаторы, включающиеся при активации освещения, ручного тормоза и т.д. Благодаря индикаторам водитель может косвенно определить состояние некоторых узлов.
Противоугонная система автомобиля, если она установлена.
Блок с предохранителями. Этот компонент обеспечивает защиту электрических цепей авто от возможных скачков напряжения. В нем сосредоточены предохранители, отвечающие за работоспособность основного электрооборудования.
Блок управления, благодаря которому гарантируется нормальная работа основных агрегатов и оборудования авто.
Аудиосистема, если автомобиль оборудован ею.

Чтобы электросхема КАМАЗ работала в нормальном режиме, состояние проводки должно быть как минимум удовлетворительным.

Кроме того, работа электроцепи возможна при исправных:

Аккумуляторных батареях. В КАМАЗах их две, они подключены друг к другу последовательно. Положительный вывод АКБ подключается к выводу стартера, а отрицательный — к выключателю, а через него — к кузову транспортного средства. Обе батареи монтируются в специальный ящик, расположенный на раме машины, позади кабины. Благодаря аккумуляторам обеспечивается нормальная работа зажигания при запуске мотора. Кроме того, благодаря АКБ возможна работа электрооборудования при отключенном двигателе.
Генераторе. Генераторный узел позволяет осуществлять питание электрических девайсов и систем на запущенном моторе. Помимо этого, при помощи генераторного узла производится зарядка АКБ.

1. Схема аварийной сигнализации и поворотных огней

2. Схема освещения авто и оптики

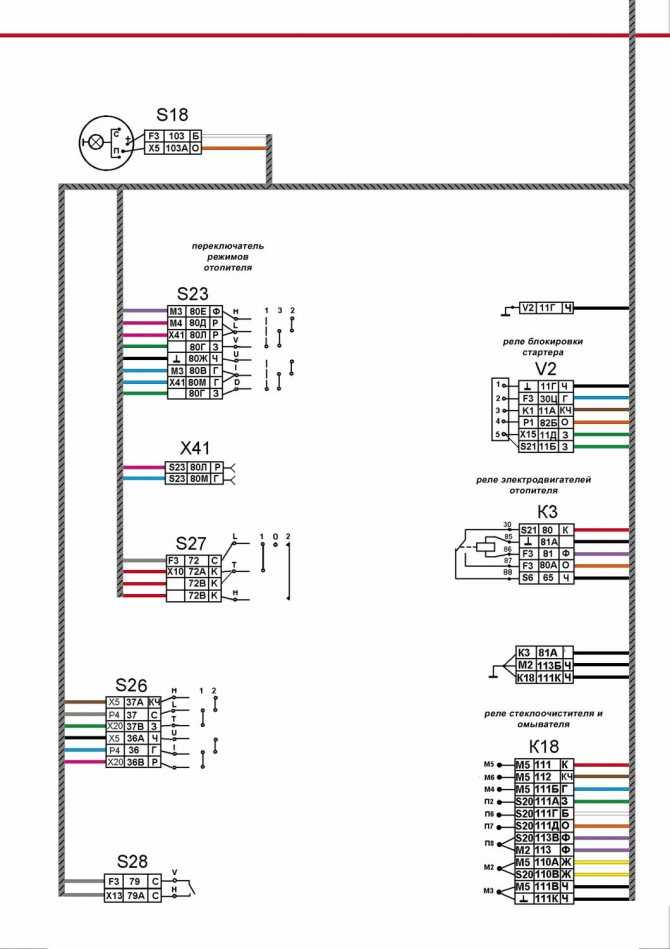

Схема печки, омывателя и энергоснабжения

Камаз 55111 2дв. шасси, 225 л.с, 10МКПП, — расположение плавких предохранителей

Как определить неисправность?

Есть несколько вариантов диагностики исправности электроцепи авто, которые можно осуществить в домашних условиях. К примеру, можно проверить наличие напряжение на определенном участке, для этого можно использовать мультиметр или контрольную лампочку.

Итак, если цепь неисправна, порядок действий следующий:

Для начала необходимо подключить один из щупов тестера или контрольной лампы к клемме «-» АКБ, также его можно соединить с кузовом грузовика.
Второй щуп необходимо подключить к соединению диагностируемого участка, при этом желательно, чтобы он был установлен как можно ближе либо к АКБ, либо к предохранителю.
Если в результате подключения контрольная лампочка начала гореть или на дисплее мультиметра появилось напряжение, это значит, что данный участок цепи работает нормально. То есть все элементы подключены, как нужно, и ремонт проводки не требуется. Но при этом нужно учитывать, что в некоторых цепях напряжение может присутствовать в том случае, если ключ в замке зажигания повернуть в определенное положение.
Далее, производится диагностика остальных участков цепи, процедура осуществляется аналогичным образом.
Если вы найдете точку, где напряжения нет, то скорей всего, причина проблемы кроется между этой точкой и последним участком, где напряжение имеется.
Нужно отметить, что в большинстве случаев проблемы с проводкой обусловлены именно плохим контактом.

Тестер для диагностики проводки
Также в домашних условиях можно попытаться найти короткое замыкание в системе:

Для начала из гнезда необходимо извлечь предохранительный элемент, отвечающий за диагностируемую цепь.
Затем тестер нужно перевести в режим вольтметра.
Один щуп устройства нужно подключить к клеммам подключения предохранителя. При этом все устройства и девайсы данной цепи должны быть отключены и обесточены.
Затем попробуйте пошевелит кабель. Если в этот момент на дисплее будут появляться значения, то это свидетельствует о коротком замыкании. Как правило, такая проблема появляется в результате перетирания изоляции на проводе (автор видео — Григорий Сергеев).

Возможные неисправности проводки

Поломки в работе электропроводки — это проблема, с которой сталкиваются многие наши соотечественники.

Для автомобилей КАМАЗ 55111 и других моделей характерны следующие неисправности электроцепи:

Если то или иное устройство отказывается работать, в первую очередь необходимо произвести диагностику предохранительного элемента. Как сказано выше, в блоке расположены устройства, для нормальной работы оборудования. Так что если предохранитель выходит из строя, это может быть обусловлено либо его износом, что вполне нормально, либо перепадами напряжения в системе. В том случае, если предохранитель менялся относительно недавно, необходимо удостовериться в том, что его поломка не связана со скачками напряжения.
Выход из строя непосредственно оборудования. К примеру, если не работает печка или фары, а их электроцепи целые, при этом замыканий и обрывов проводки нет, то возможно, сломался сам отопитель или перегорела лампа освещения. Такие неисправности происходят довольно редко, тем не менее, они также могут иметь место.
Зарядка АКБ. Если сразу отказывается работать все оборудование, то возможно, причина заключается в разряде аккумуляторной батареи либо недостаточным уровнем жидкости в ее банках. Необходимо проверить заряд устройства, а также уровень электролита.

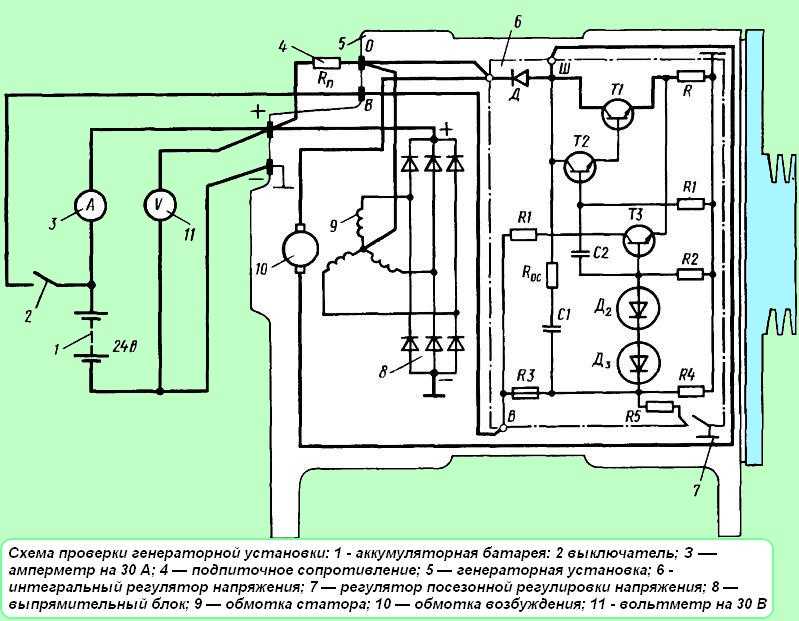

Еще одна проблема, которая может произойти — это выход из строя генератора или его неполноценная работа. Поскольку этот узел отвечает за работоспособность всего оборудования во время движения, о его поломке вы узнаете сразу. Недостаточное напряжение в бортовой сети может быть обусловлено слабой натяжкой его ремня, возможно, подтянув ремешок, вы сможете исправить ситуацию. Но если неисправность заключается в износе либо выходе из строя составных элементов конструкции, то генераторный узел придется снимать и ремонтировать.
Утечка тока, что обычно связано именно с пробоем изоляции проводки. С помощью тестера можно выявить плохой провод и поменять его. При замене проводки помните о том, что кабель лучше несколько раз заизолировать перед укладкой.
Отсутствие контакта устройства с проводкой. В этом случае причины могут быть разными. Возможно, отсутствие контакта связано с обрывом проводки, перегорании контакта либо его окислении непосредственно на выводе. В случае подгорания и окисления неисправность можно устранить путем очистки либо замены контакта.

Электрическая схема автомобиля КамАЗ 65115

Понятно, что более предпочтительным в плане удобства и информативности вариантом является цветная электрическая схема КамАЗ, в которой цвет кабелей, применяемых в штатной электропроводке, отражён соответствующим цветом линий. Кроме того, на таком изображении представлены в схематичной форме все устройства, датчики и компоненты, работающие от бортовой сети автомобиля.

Все грузовые автомобили КамАЗ, включая рассматриваемую модель 65115, оснащены целым рядом электрических подсистем. В частности, в машине используются электросистемы, обеспечивающие следующие функции и возможности.

Пуск двигательной установки.
Функционирование отопительной системы, очистителя лобового стекла и системы энергоснабжения.
Осветительные приборы внутри салона автомобиля.
Освещение, включающее в себя фонари дальнего и ближнего света, противотуманные фары, габаритные огни, стоп-сигналы, поворотные огни и аварийную световую сигнализацию.
Приборная панель, являющаяся одним из основных узлов бортовой электросети благодаря сосредоточению большинства датчиков, приборов и устройств, включая спидометр, тахометр, указатель топлива и многие другие. Именно щиток приборов оснащён различными индикаторами, загорающимися при включении освещения, активации ручного тормоза и в других ситуациях, и позволяющими водителю косвенно оценивать состояние тех или иных систем и агрегатов.
Функционирование противоугонной системы и системы мультимедиа.
Работа блока предохранителей, отвечающего за предотвращение неполадок в работе электросетей в случае перепадов напряжения. Монтажный блок включает в себя целый ряд предохранителей, обеспечивающих функциональность всех важнейших электросистем.
Блок управления, отвечающий за полноценное функционирование различного электрооборудования.

Для обеспечения нормального режима функционирования электросистемы КамАЗ 65115 электропроводка автомобиля должна иметь состояние не хуже удовлетворительного. Кроме того, очень важную роль играет исправность целого ряда компонентов электросистемы, включая аккумуляторные батареи.

В автомобиле КамАЗ используется два подключенных последовательно аккумулятора, положительных выход которых подключен к разъёму стартера, а выход со знаком «минус» — к кузову грузовика через выключатель. Батареи, располагающиеся в имеющемся на раме автомобиля за кабиной в ящике, обеспечивают работоспособность зажигания в процессе пуска двигателя, а также возможность функционирования различного электрического оборудования при остановленном моторе.

Схема электрооборудования КамАЗ не способна нормально функционировать без такого важнейшего звена, как генератор. Он обеспечивает питание электрических компонентов и устройств при запущенном двигателе. Кроме того, именно генераторный узел осуществляет зарядку аккумуляторных батарей.

содержание .. 975 976 977 ..

Расположение плавких предохранителей и их характеристика

ТАБЛИЦА ХАРАКТЕРИСТИК ПЛАВКИХ ПРЕДОХРАНИТЕЛЕЙ

Местоположение предохранителей

Номинал предохранителя	Защищенный компонент
Датчик оксидов азота.
Датчик твердых частиц.
Высокоскоростной вентилятор системы охлаждения.
Вентилятор 2 системы охлаждения.
	Высокоскоростной вентилятор системы охлаждения.
	Низкоскоростной вентилятор системы охлаждения.
Система снижения токсичности выхлопа.
Свеча предпускового подогрева 2.
Свеча предпускового подогрева 1.
Муфта компрессора системы кондиционирования.
Не используется.
Правые фары с газоразрядными лампами высокой интенсивности.
Левые фары с газоразрядными лампами высокой интенсивности.
Не используется.
Нагревательный элемент клапана принудительной вентиляции картера.
насос охлаждающей жидкости;
Реле модуля управления силовым агрегатом.
Не используется.
Дополнительный отопитель, работающий на топливе
Не используется.
Не используется.
Модуль управления силовым агрегатом.
Силовой провод 5 автомобиля.
Бак с реагентом. Клапан системы рециркуляции отработавших газов.
Высокоскоростной вентилятор системы охлаждения. Муфта компрессора системы кондиционирования. Низкоскоростной вентилятор системы охлаждения. Реле высокоскоростного и низкоскоростного вентилятора системы охлаждения.
Система управления свечей предпускового подогрева.

Расположение реле	Замыкаемые цепи
Высокоскоростной вентилятор системы охлаждения.
Стеклоочиститель заднего окна.
Модуль пневматической подвески.
Вентилятор охлаждения.
Не используется.
Левые фары с газоразрядными лампами высокой интенсивности.
Правые фары с газоразрядными лампами высокой интенсивности.
Стартер
Муфта компрессора системы кондиционирования.
Катализатор системы снижения токсичности выхлопа.
Не используется.
Низкоскоростной вентилятор системы охлаждения.
Модуль управления силовым агрегатом.

Местоположение предохранителей	Номинал предохранителя	Защищенный компонент
Реле электродвигателя стеклоочистителя ветрового стекла.
Электровентилятор обдува.
Модуль интерфейса протокола передачи данных.
Обогреваемое заднее стекло. Обогреваемые наружные зеркала.
Модуль прицепа.
Дополнительное гнездо питания.
Дополнительное гнездо питания.
Звуковой сигнал
Реле заднего окна.
Катушки реле.
Гнездо USB
Гнездо USB
Прикуриватель.
Розетка питания вспомогательного оборудования на щитке приборов.
Модуль качества напряжения. Блок управления системами кузова.
Антиблокировочная система тормозов с электронным контролем устойчивости.
Катушка реле напряжения положительного элемента аккумуляторной батареи модуля управления силовым агрегатом.
выключатель стоп-сигналов;
Реле груза блокировки.
Дополнительный отопитель, работающий на топливе
Автоматическая трансмиссия.
Автоматическая трансмиссия.
Гнездо USB
Обогреваемые наружные зеркала.
Разблокировка двери водителя.
Разблокировка двери пассажира.
Не используется.
Не используется.
Электродвигатель заднего вентилятора обдува.
Розетка питания вспомогательного оборудования на задней напольной консоли.
Обогреваемое заднее стекло.
Реле стартера.
Реле топливного насоса.
Обогреватель ветрового стекла (левая сторона).
Обогреватель ветрового стекла (правая сторона).
Блок управления системами кузова.
Блок управления системами кузова.
Блок предохранителей в салоне.
Сиденья с обогревом.
Модуль управления силовым агрегатом.
Запасной.
Коррекция наклона света фар.
Модуль управления коробкой передач.
Компрессор пневматической подвески. Модуль качества напряжения.
Указатели поворота.
Обогреваемое заднее стекло. Реле обогреваемого наружного зеркала.
Модуль антиблокировочной системы тормозов.
Подключение к переоборудованному автомобилю.
Стеклоочиститель заднего окна.
Модуль датчика дождя. Стеклоочиститель заднего окна.
Электродвигатель очистителя лобового стекла.
Электродвигатель очистителя лобового стекла.
Реле пневматической подвески.
Модуль пневматической подвески.
Антиблокировочная система тормозов с электронным контролем устойчивости.
Не используется.
Сиденье водителя с электроприводом.
Подключение к переоборудованному автомобилю.
Соленоид стартера.
Модуль буксировки прицепа.
Замок с электроприводом левой двери.
Замок с электроприводом правой двери.
Левая сторона центрального замка.
Правая сторона центрального замка.
Топливный насос.
Фильтрующий элемент топливного фильтра.
Сиденья с обогревом.
Сиденья с обогревом.
Тахограф.
Модуль прицепа.
Гнездо электропитания переменного тока.
Модуль прицепа.

Расположение реле	Замыкаемые цепи
Звуковой сигнал
Обогреваемое заднее стекло.
Электродвигатель заднего вентилятора обдува.
Задние дополнительные гнезда электропитания.
Прикуриватель. Дополнительное гнездо питания.
Обогреватель ветрового стекла (левая сторона).
Обогреватель ветрового стекла (правая сторона).
Насос омывателя заднего окна
Не используется.
Электровентилятор обдува.
Система централизованного запирания.
Зеркала с электроприводом складывания.
Реле стартера.
Топливный насос.
Не используется.
Не используется.
Стеклоочиститель ветрового стекла.
Не используется.
Не используется.

Местоположение предохранителей	Номинал предохранителя	Защищенный компонент
Блок предохранителей в моторном отсеке. Стартер Генератор.
Блок управления системами кузова.
Инвертор постоянного/переменного тока.
Питание 1 коробки вспомогательного реле.
Питание 2 коробки вспомогательного реле.
Дополнительный отопитель.
Реле обогрева лобового стекла
Блок управления системами кузова. Питание 5 коробки вспомогательного реле.
Питание 3 коробки вспомогательного реле.
Питание 4 коробки вспомогательного реле.
Реле модуля управления силовым агрегатом.
Подключение к переоборудованному автомобилю.
Подключение к переоборудованному автомобилю.
Подключение к переоборудованному автомобилю.
Система климат-контроля зоны задних пассажиров.
Запасной.
Подключение к переоборудованному автомобилю.

Местоположение предохранителей	Номинал предохранителя	Защищенный компонент
Передние лампы внешнего освещения. Выключатель нагревателя воды. Выключатель питания для подключения дополнительного оборудования.
Электропитание.
Реле маячка.
Реле зажигания.
Дополнительное гнездо питания. Нагреватель воды.
Плафон освещения салона.
Указатели поворота Дополнительное гнездо питания.
Освещение салона.
Радиопередатчик.
Реле зажигания.
Реле зажигания.

Расположение реле	Замыкаемые цепи
Реле маячка.
Реле зажигания.
Дополнительное гнездо питания. Нагреватель воды.
Реле плафона освещения салона.
Дополнительное гнездо питания. Указатель левого поворота.
Указатель правого поворота.
Освещение салона.

Местоположение предохранителей	Номинал предохранителя	Защищенный компонент
Не используется.
Наружные зеркала с электроприводом. Окно двери водителя.
Разблокировка двери водителя. Разблокировка двери пассажира.
Звуковой сигнал противоугонной сигнализации.
Датчик проникновения. Отопление, вентиляция и кондиционирование воздуха зоны задних пассажиров.
Система управления микроклиматом Кнопка аварийной световой сигнализации.
Рулевая колонка. Панель приборов Разъем передачи данных.
Запасной.
Разъем передачи данных.
Исполнительное устройство замка сдвижной двери.
Батарея автономного звукового устройства.
Замок (выключатель) зажигания
Индикатор отключения надувной подушки безопасности пассажира. Выключатель срабатывания надувной подушки безопасности пассажира.
Тахограф.
Модуль управления дополнительным отопителем.
Запасной.
Задержка выключения вспомогательного оборудования. Инвертор постоянного/переменного тока.
Система централизованного запирания. Система двойного запирания.
Модуль двери водителя.
Модуль двери пассажира.
Модуль SYNC. Многофункциональный дисплей. Радиочастотный радиоприемник.
Аудиосистема. Модуль SYNC.
Реле зажигания. Модуль управления системой активной помощи при парковке. Система управления отопителем. Система контроля за соблюдением дорожной разметки. Модуль управления системы подушек и ремней безопасности. Центральный блок управления. Индикатор отключения надувной подушки безопасности пассажира. Тахограф. Дополнительный отопитель. Модуль рулевого колеса.
Модуль управления системы подушек и ремней безопасности.
Модуль управления системой активной помощи при парковке. Система контроля за соблюдением дорожной разметки. Модуль рулевого колеса.
Запасной.
Окна с электроприводом.

Блок предохранителей в моторном отсеке

Блок предохранителей в салоне

Блок управления системами кузова

Технические характеристики

Технические характеристики Камаз 55111 в кузове 2 дв. шасси с двигателем 225 л.с, 10МКПП выпускающихся c г.

Основные данные

Начало производства:
неизвестно
Окончание производства:
в производстве
Кузов:
2 дв. шасси

Двигатель

Объем двигателя, куб. см.: 10850
Мощность, л.с.: 225
Максимальная скорость, км/ч: 80

Коробка передач

Коробка передач: МКПП
Количество ступеней: 10

Тормоза

Передние: дисковые

Прочее

Снаряженная масса, кг: 6950
Допустимая масса, кг: 15300

содержание .. 975 976 977 ..

Электросхема камаз 4310. Монтажная схема электрооборудования КАМАЗ 4310

Как Выставить Зажигание На Камазе С Бош

Как выставить зажигание

на
КамАЗе
верно?

Зная, как выставить зажигание

на
КамАЗе с внедрением малого оборудования и инвентаря, можно решить данную делему даже в полевых критериях. Как натроить зажигание на иж юпитер как настраивать карбюратор, как показано на. Для этого нужно осознавать механизм работы системы зажигания, также предпосылки, по которым в ней может происходить сбой.

Что такое момент впрыска?

На дизельных автомобилях корректнее именовать зажигание моментом впрыска. Он представляет собой начало подачи горючего при подходе поршня к верхней мертвой точке (клапаны впуска и выпуска закрыты). В рабочей камере создается наибольшее давление, в этот момент осуществляется подача горючего.

Как выставить зажигание на КамАЗе? Казалось бы, стоит его один раз откорректировать на заводе при выпуске авто и не волноваться по этому поводу. Но не все так просто.

Дело в том, что каждый агрегат имеет определенный момент впрыска, в связи с особенностями девайсов частей мотора. Кто поможет советом как выставить зажигание на камазе после замены тнвд, чет прямо боюсь без настройки заводить.

Не считая того, на данный показатель оказывают влияние качество и тип горючего.

Настройка

На хоть какой авто силовой установке предусмотрены метки (градусы), предназначенные как раз для выставления зажигания. Если систему отрегулировать строго по меткам, мотор будет работать в рациональном режиме, при условии, что ТНВД, движок и горючее соответствуют эталонным чертам по ГОСТУ.

Прежде чем начать говорить о том, почему выходит из строя электронное зажигание на буране, неплохо бы разобраться, из чего же это самое зажигание состоит, и как все эти элементы. По сути, указатели являются типичным ориентиром, позволяющим осознать, как выставить зажигание

на КамАЗе.

На рассматриваемом автомобиле насос высочайшего давления для горючего ставится на шпонку с боковой стороны коробки, а муфта ТНВД может фиксироваться в 2-ух положениях с различием в 180 градусов. Обычно, если прижимающей винт привода размещается в высшей части, означает, метки ТНВД и муфты должны располагаться напротив.

Особенности

После того как все детали выставлены по меткам, нужно затянуть фиксирующие элементы и завести мотор. Как выставить зажигание на дизеле (момент впрыска) — youtube. Автомобиль должен запуститься без заморочек с первого раза.

Если грузовик не заводится либо из выхлопной системы идет белоснежный дым, означает, расстановка выполнена с нарушением в 180 градусов. Будет нужно открутить требуемые детали и развернуть их на 180°, повторно запустить движок.

При отсутствии меток либо наличии излишних рисок лучше выставлять элементы приблизительно посредине регулировочных значков. Чтоб осознавать, как верно выставить зажигание на КамАЗе, нужно учесть признаки позднего и ранешнего впрыска.

Ранний момент впрыска

При ранешном зажигании поршень не успевает дойти до верхней точки, а горючее уже начинает поступать в рабочую камеру. Главные признаки этого момента:

Жесткая работа мотора.
При активном нажатии на педаль акселератора слышится соответствующий гул, нарастающий при повышении температуры агрегата.
Может быть возникновение белоснежного дыма из выхлопной трубы.
Наблюдается нехорошая тяга.
Увеличивается расход топлива.

Когда и зачем нужна регулировка

Во время работы системы поршень подходит к верхней мертвой точке, в камере образуется высокое давление и подается топливо. Если угол опережения впрыска выставлен неправильно, топливная смесь загорается с опозданием (поздний впрыск) или опережением (ранний впрыск). Это приводит к неполному сгоранию горючего и неисправностям в работе цилиндров, соответственно, к снижению эффективности мотора и повышению износа деталей.

При сгорании смеси с опережением поршень еще не доходит до верхней точки, в это время горючее поступает в камеру. Происходит излишняя трата энергии на его поднятие, выделяющиеся газы и сгорающая смесь оказывают сопротивление. При позднем зажигании горение завершается при такте расширения и закрывающемся выпускном клапане. В результате поршень не получает импульса, энергия распределяется между толкателем и блочными стенками, что приводит к перегреву.

Как выставить зажигание на КамАЗе правильно?

Зная, как выставить зажигание на КамАЗе с использованием минимального оборудования и инструментария, можно решить данную проблему даже в полевых условиях. Для этого необходимо понимать принцип работы системы зажигания, а также причины, по которым в ней может происходить сбой.

На дизельных автомобилях корректнее называть зажигание моментом впрыска. Он представляет собой начало подачи горючего при подходе поршня к верхней мертвой точке (клапаны впуска и выпуска закрыты). В рабочей камере создается максимальное давление, в этот момент осуществляется подача топлива.

Как выставить зажигание на КамАЗе? Казалось бы, стоит его один раз откорректировать на заводе при выпуске авто и не беспокоиться по этому поводу. Однако не все так просто. Дело в том, что каждый силовой агрегат имеет конкретный момент впрыска, в связи с особенностями комплектующих элементов мотора. Кроме того, на данный показатель влияют качество и тип топлива.

Настройка

На любой автомобильной силовой установке предусмотрены метки (градусы), предназначенные как раз для выставления зажигания.

Если систему отрегулировать строго по меткам, мотор будет работать в оптимальном режиме, при условии, что ТНВД, двигатель и топливо соответствуют эталонным характеристикам по ГОСТУ.

По большому счету, указатели являются своеобразным ориентиром, позволяющим понять, как выставить зажигание на КамАЗе.

На рассматриваемом автомобиле насос высокого давления для топлива ставится на шпонку сбоку коробки, а муфта ТНВД может фиксироваться в двух положениях с разницей в 180 градусов. Как правило, если прижимной винт привода располагается в верхней части, значит, метки ТНВД и муфты должны размещаться напротив.

Особенности

После того как все детали выставлены по меткам, необходимо затянуть фиксирующие элементы и завести мотор. Автомобиль должен запуститься без проблем с первого раза. Если грузовик не заводится или из системы выхлопа идет белый дым, значит, расстановка выполнена с нарушением в 180 градусов. Потребуется открутить требуемые детали и развернуть их на 180°, повторно запустить двигатель.

При отсутствии меток или наличии лишних рисок желательно выставлять элементы примерно посредине регулировочных значков. Чтобы понимать, как правильно выставить зажигание на КамАЗе, необходимо учитывать признаки позднего и раннего впрыска.

Ранний момент впрыска

При раннем зажигании поршень не успевает дойти до верхней точки, а горючее уже начинает поступать в рабочую камеру. Основные признаки этого момента:

Жесткая работа мотора.
При активном нажатии на педаль газа слышится характерный звон, усиливающийся при повышении температуры силового агрегата.
Возможно появление белого дыма из выхлопной трубы.
Наблюдается плохая тяга.
Увеличивается расход топлива.

Позднее зажигание: признаки

При позднем моменте впрыска поршень уходит вниз от верхней мертвой точки, а топливо только начинает подаваться, зажигание идет вдогонку. Признаки проблемы:

Появление белого дыма из выпускной системы. Чем позднее зажигание, тем большее количество дыма наблюдается.
Мотор некорректно набирает обороты.
Наблюдается чересчур мягкая работа силового агрегата.
При плавной активации педали газа мотор начинает трясти на средних оборотах, а при повышении крутящего момента данный эффект резко пропадает.
Увеличивается расход горючего, двигатель греется, грузовик плохо тянет.

Как правильно выставить зажигание на КамАЗе «Евро»?

Заводские настройки преимущественно предполагают слегка поздний момент впрыска. Если необходимо откорректировать узел в сторону раннего зажигания, выполняют следующие манипуляции:

Момент впрыска выставляется при рабочей температуре мотора.
Привод регулируется так, чтобы метка оказалась сверху.
Отпускают два фиксирующих винта на «17».
Вращать потребуется только муфту ТНВД.
Для усиления раннего зажигания привод поворачивается по часовой стрелке, а для позднего впрыска – против движения.

Производить регулировку следует буквально по миллиметру, с обязательной затяжкой болтов.

Зная, как выставить зажигание на КамАЗе, после его настройки следует запустить мотор и проверить.

Если работа силового агрегата не устраивает владельца, манипуляции с настройкой продолжают до тех пор, пока при резкой активации педали газа не появится небольшой звон.

После очередной небольшой сдвижки он исчезнет, что и будет свидетельствовать о достижении требуемого момента зажигания. Правильно выставленная точка впрыска позволит добиться лучшей тяги, экономии горючего, что немаловажно при эксплуатации любой техники.

КамАЗ-740: как выставить зажигание?

Выставление момента впрыска осуществляется одновременно с монтажом ТНВД. Этапы работ приведены ниже:

Кабина поднимается до момента защелкивания фиксатора.
Шток кожуха маховика приподнимают и поворачивают на 90 градусов, помещают в специальную нишу на корпусе.
В нижней части откручивается пара болтов и демонтируется щиток защиты от грязи.
Через прорезь в отверстие маховика вставляется металлический стержень диаметром 10 и длиной около 400 мм.
Коленчатый вал поворачивают слева направо до момента блокировки его движения штоком фиксатора.
Проверяется положение вала привода ТНВД, размещенного в развале цилиндрового блока.
Если муфта привода топливного насоса повернута рабочей шкалой вверх, совмещают нулевую точку с меткой на фланце насоса, после чего затягивают два крепежных болта.
Если положение детали обратное, поднимают стопор, проворачивают коленвал на один оборот, повторяют действия, указанные выше.

Теперь рассмотрим, как выставить зажигание на КамАЗе «Евро-2» на завершающей стадии. После затяжки болтов муфты привода ТНВД стопор поднимают вверх, проворачивают на 90 градусов, опускают в посадочный паз. В нижней части кожуха монтируется щиток защиты от грязи. Кабина автомобиля опускается, фиксаторы ставятся в верхнюю позицию.

В завершение

Невзирая на то что дизельный силовой агрегат имеет несложную и понятную конструкцию, элементы его топливной системы причисляются к высокоточным приборам. В связи с этим установка топливного насоса высокого давления требует особого внимания и оптимального определения угла момента впрыска солярки через форсунку в рабочий цилиндр на этапе сжатия.

Даже погрешность всего в один градус может привести к выходу двигателя из строя, что потребует проведения внеочередного капитального ремонта. В различных сферах популярны надежные грузовые автомобили КамАЗ «Евро». Как выставить зажигание на разных модификациях, рассмотрено выше.

Зная особенности этой процедуры, отрегулировать момент впрыска горючего вполне реально своими силами с минимальными затратами времени и оборудования.

Источник: https://2qm.ru/avtomobili/gruzovye/kak-vystavit-zajiganie-na-kamaze-pravilno.html

Правильно ли отрегулирован угол впрыска

Проверять правильность настройки зажигания необходимо путем включения и выключения двигателя. Если присутствуют признаки некорректной работы двигателя, необходимо повторять описанные действия до получения желаемого результата. На правильность установки указывает отсутствие посторонних шумов и скорость завода мотора. Убедиться в корректной работе можно использовав холостой ход. Скорость вращения должна быть 600 оборотов за минуту. Не забывайте о технике безопасности во время проведения работы. Убедитесь, что система подачи горючего выключенная и вы зафиксировали автомобиль.

Cargo Trailer Контроллер тормозов Схема подключения, легковой автомобиль, Автомобиль, груз, материал png

груз,

материал,

автомобиль,

транспорт,

промышленность,

Контроллер тормозов прицепа,

прицеп

хорошо,

Наземный транспорт,

Архитектурное проектирование,

сила,

Электрогенератор,

схема,

бампер,

тормоз,

автомобильный экстерьер,

Схема подключения,

png,

прозрачный,

скачать бесплатно

Информация PNG

Размеры: 1080x720px
Размер файла: 717,29 КБ
Тип MIME: Изображение/png

Скачать этот PNG ( 717.

29KB )

Онлайн изменение размера png

ширина (пкс)

высота (пкс)

Лицензия

Некоммерческое использование, DMCA Свяжитесь с нами

Автомобиль DAF Trucks Mercedes-Benz Scania AB, легковой автомобиль, грузовой транспорт, грузовик, вид транспорта png 1000x1353px 181,8 КБ
красный грузовой автомобиль, Peterbilt Car Tesla Semi Полуприцеп грузовик, грузовой автомобиль, грузовой транспорт, вождение, грузовик png 2400x1164px 1,62 МБ

Cargo Logistics Transport Truck, Три властных прицепа для грузовиков, грузовой транспорт, компания, сервис png 800x800px 633,25 КБ
org/ImageObject»> Isuzu Motors Ltd. Isuzu D-Max Isuzu Forward Пикап, грузовой автомобиль, грузовой транспорт, фургон, грузовик png 1405x919px 1,33 МБ
Hyundai ix35 Car 2018 Hyundai Tucson General Motors, легковой автомобиль, компактный автомобиль, седан, вид транспорта png 1269x962px 233,75 КБ
Мазут Автоцистерна Транспорт, грузовик, грузовой транспорт, грузовик, вид транспорта png 800x600px 437,97 КБ
Автомойка Cartoon Illustration, Автомойка услуги по уходу за красотой, автомойка, компактный автомобиль, синий, автомобиль png 1634x1463px 2,16 МБ
белый грузовой автомобиль Scania, Scania AB Car AB Volvo Volvo FH Hyundai Trago, Scania, грузовой транспорт, грузовик, вид транспорта png 900x590px 113,58 КБ
org/ImageObject»> шесть автомобилей разного цвета, Toyota Camry Car Toyota Land Cruiser Prado, автомобили Guangqi Toyota полные, компактный автомобиль, вид транспорта, транспортное средство png 8000x2000px 10,58 МБ
Автомобиль Nissan Diesel Quon Truck, Cargo Truck s, грузовой транспорт, вождение, вид транспорта png 600x435px 371,05 КБ

Полуприцеп грузовик Водитель грузовика Техническое обслуживание автомобилей, грузовик, грузовой транспорт, вождение, грузовик png 575×659пикс. 379,11 КБ
Car Van Truck Transport, грузовик, белый, грузовой транспорт, с днем рождения векторные изображения png 2397x2212px 587,27 КБ
желтый самосвал арт,: Транспорт Пикап Самосвал, грузовик, грузовой транспорт, грузовик, вид транспорта png 1267x1024px 1007,77 КБ

org/ImageObject»> белый и черный самосвал Mercedes-Benz, Mercedes-Benz Actros Car Самосвал, грузовой автомобиль, грузовой транспорт, грузовой автомобиль, вид транспорта png 1437x861px 969,98 КБ
Автомобиль Автомобильная промышленность Авторемонтная мастерская Двигатель, автомобиль, сервис, автомобиль, авторемонтная мастерская png 994x608px 890,82 КБ

Toyota Hilux Car Toyota Land Cruiser Пикап, Тойота, грузовик, автомобиль, пикап Грузовик png 940x529px 692,62 КБ
Логотип автомобилей, Lightning McQueen Cars Pixar Логотип компании Уолта Диснея, сиденье, транспорт, фильм, автомобильный дизайн png 1999x1278px 980,08 КБ
Car Van Полуприцеп Грузовик Грузовые перевозки, грузовые перевозки, грузовой транспорт, вождение, фургон png 800x535px 246,91 КБ

org/ImageObject»> Автомобильная дверь Автомеханик Электромобиль Тюнинг автомобилей, mecanico, футболка, сервис, автомобиль png 860x737px 814,67 КБ
Iveco Stralis Car Коммерческий автомобиль Scania AB, легковой автомобиль, Грузовой транспорт, грузовик, автомобиль png 600x467px 345,05 КБ
Hyundai Подержанный автомобиль Автосалон Месман Моторс, Hyundai, компактный автомобиль, фара, автокресло png 1209x510px 500,93 КБ

Mover Van Box truck Пикап, грузовик, вождение, фургон, грузовик png 1437x1072px 871,31 КБ
красный спортивный автомобиль Ferrari, спортивный автомобиль Ferrari 458, красный спортивный автомобиль Ferrari 458 Italia, Форматы файлов изображений, автомобиль, компьютерные обои png 1205x770px 880,08 КБ
org/ImageObject»> иллюстрация с синим прицепом, Car Truck Van Scania AB, Грузовой автомобиль, грузовой транспорт, вождение, вид транспорта png 1266x749px 643,96 КБ
Scania AB Car Euro Truck Simulator 2 Американский симулятор грузовиков, легковой автомобиль, грузовой транспорт, вождение, грузовик png 1267x1180px 325,61 КБ
Chevrolet Aveo Car Дженерал Моторс Опель Корса, легковой автомобиль, компактный автомобиль, седан, автомобиль png 930x654px 540,64 КБ
белый грузовик с закрытым кузовом Hino, автомобиль Hino Motors Toyota Van Hino Dutro, грузовик, грузовой транспорт, фургон, грузовик png 2048x1536px 1,64 МБ
Грузовой Коммерческий автомобиль Truck Mockup, логистический персонал, грузовой транспорт, логотип, автомобиль png 1024x647px 429,23 КБ
org/ImageObject»> Yamaha YZF-R1 Yamaha Motor Company Yamaha YZF-R6 Мотоцикл Спортивный мотоцикл, мотоцикл, выхлопная система, автомобиль, мотоцикл png 2000x1451px 3,01 МБ

Автомобиль Самосвал Ван Мерседес-Бенц, легковой автомобиль, грузовой транспорт, фургон, грузовик png 826x538px 294,22 КБ
Автомобиль Mack Trucks Scania AB DAF XF AB Volvo, легковой автомобиль, грузовой транспорт, дизельное топливо, грузовик png 600x580px 355,38 КБ
белый фургон, Автомобиль Полуприцеп Грузовой автомобиль Автомобильные номерные знаки, грузовик, грузовой транспорт, грузовик, вид транспорта png 1000x1116px 967,22 КБ
Автомобиль Электромобиль Литые диски Автомобильная промышленность Мастерская, автомобиль, компактный автомобиль, сервис, фара png 1200x563px 335,86 КБ
org/ImageObject»> белый фургон Mercedes-Benz Sprinter, 2015 Mercedes-Benz Sprinter 2016, фургон Mercedes-Benz Sprinter 2016, фургон, компактный автомобиль, стекло, белый png 1878x1600px 1,55 МБ
Авто Автосервис, ремонтная мастерская Motor Vehicle Service Техническое обслуживание, автомобильный аккумулятор, Вид транспорта, транспортное средство, транспорт png 1280x720px 1,07 МБ
КамАЗ-55111 Автомобиль КамАЗ-6520 Самосвал, автомобиль, грузовой транспорт, сервис, грузовик png 900x675px 602,85 КБ
серебристый внедорожник Toyota Fortuner, Toyota Fortuner Toyota Hilux Автомобиль Тойота Королла, тюнинг, транспортное средство, транспорт, металл png 907x510px 110,46 КБ
org/ImageObject»> MAN SE Car Loginof Грузовой транспорт Грузовик, Грузовик, грузовик, вид транспорта, грузовой png 680x510px 247,32 КБ
Старинный автомобиль Классический автомобиль Старинный автомобиль, классический автомобиль, автомобиль, транспортное средство, транспорт png 4106x2485px 2,99 МБ
Chevrolet Onix Car Дженерал Моторс Тойота, легковой автомобиль, компактный автомобиль, седан, автомобиль png 800x500px 186,87 КБ
Прокат автомобилей Vehicle Loan Van, Rent A Car, компактный автомобиль, вождение, фургон png 1300x867px 376,14 КБ
Грузовой автомобиль, автомобиль, грузовой транспорт, вождение, грузовик png 500x601px 352,69 КБ
org/ImageObject»> Оптимус Прайм Трансформеры грузовик, Оптимус Прайм Трансформеры Автоботы, Трансформеры Оптимус Прайм, синий, грузовой транспорт, грузовик png 951x535px 622,4 КБ
Infiniti Car Toyota Corolla Автомобиль класса люкс, автомобиль, компактный автомобиль, седан, автомобиль png 986x410px 366,39 КБ
Компания Mover Business Service Cargo, курьер, фургон, грузовик, автомобиль png 800x480px 253,46 КБ
2018 Тойота Ленд Крузер Тойота Ленд Крузер 200 2017 Тойота Ленд Крузер Тойота Ленд Крузер Прадо, Ленд Крузер, стекло, автомобиль, окно png 900x600px 368,54 КБ
Полуприцеп грузовой автомобиль Cargo Схема подключения, грузовой автомобиль, грузовой транспорт, грузовой автомобиль, автомобиль png 1920x833px 1,19 МБ
org/ImageObject»> черный внедорожник Jeep Grand Cherokee, 2017 Jeep Grand Cherokee 2018 Jeep Grand Cherokee Trackhawk Спортивный внедорожник, черный Jeep Grand Cherokee Car, транспортное средство, транспорт, обод png 1600x1010px 1,92 МБ
Mover Van Business Пикап Toyota HiAce, грузовик, грузовой транспорт, фургон, сервис png 1258x819px 373,33 КБ
Автомобильный инжектор Генератор Стартер Электричество, запчасти для автомобильных двигателей, транспортное средство, транспорт, автозапчасти png 1000x968px 1,02 МБ

Mule Cart Буксировка автомобилей, Cushman, электрические провода, кабель, транспортное средство, промышленность png

Кабель электрических проводов,
автомобиль,
промышленность,
электричество,
тягач,
,
тележка,
Грузовой автомобиль,
колесо,
мул,
Автомобиль,
производство,
машина,
,
,
цилиндр,
кушмен,
желтый,
png,
прозрачный,
скачать бесплатно

Информация PNG

Размеры: 960x600px
Размер файла: 52,61 КБ
Тип MIME: Изображение/png

Изменение размера онлайн png

ширина (пкс)

высота (пкс)

Лицензия

Некоммерческое использование, DMCA Свяжитесь с нами

Иллюстрация проводов с покрытием разных цветов, Электрический кабель Производство электрических проводов и кабелей, провод, Электрические провода Кабель, промышленность, электричество png 1198x805px 1,03 МБ
Электрические провода и кабели Электрический кабель Домашняя проводка Электричество, Удлинитель, электроника, электрические провода Кабель, кабель png 540x540px 53,82 КБ
Электричество Электрические провода и кабели Электрический кабель Электротехника, прочее, электроника, электрические провода Кабель, аксессуары png 1000x650px 355,77 КБ
org/ImageObject»> Электричество Воздушная линия электропередач Молниезащитный разрядник Опора электросети Электрические провода и кабели, другие, угол, другие, электрические провода Кабель png 417x700px 53,97 КБ
Погружной насос Электродвигатель Производство Электричество, двигатель, бизнес, промышленность, электрический генератор png 1600x842px 1,09 МБ
Автомобиль Самосвал Ван Мерседес-Бенц, легковой автомобиль, грузовой транспорт, фургон, грузовик png 826x538px 294,22 КБ
Погружной насос Water well Производство Электродвигатель, объемная насосная, компания, сталь, бизнес png 600x600px 378,84 КБ
Электричество Crescent Electrical Services Электрик Электрические провода и кабели Архитектурное проектирование, mantenimiento, электроника, сервис, электрические провода Кабель png 664x666px 804,03 КБ
org/ImageObject»> Подъемник Трос Кран Электричество, стальная цепь, Электрические провода Кабель, техника, канат png 741x500px 202,29 КБ
Электрик Электричество Ремонт сантехники Электрические провода и кабели, электрические, электроника, сервис, электрические провода Кабель png 1200x1200px 657,65 КБ
Электрический кабель Электрические провода и кабели Электричество Электротехника, электротехника, Электрические провода Кабель, кабель, силовой кабель png 2094x1113px 1,83 МБ
Медный проводник Провод Бизнес Бескислородная медь, Бизнес, люди, электрические провода Кабель, сталь png 772x800px 762,99 КБ
Полуприцеп грузовик Водитель грузовика Техническое обслуживание автомобилей, грузовик, грузовой транспорт, вождение, грузовик png 575x659px 379,11 КБ
org/ImageObject»> Электроника Аксессуар Электротехника Электронная техника Электронный компонент, спиртовка, электроника, электрические провода Кабель, инжиниринг png 1100x600px 737,63 КБ
Автомобиль Эвакуатор Эвакуация автомобиля Ремонт автомобиля Поломка, автомобиль, компактный автомобиль, фургон, сервис png 1024x674px 400,33 КБ
Экскаватор-погрузчик JCB Инжиниринг, строительная машина, Вид транспорта, инжиниринг, транспортное средство png 694x434px 258,62 КБ
синий грузовой автомобиль Scania, Бразилия Scania AB AB Volvo Truck Scania-Vabis L75, грузовой автомобиль, грузовой транспорт, вид транспорта, транспортное средство png 1620x1239px 1,46 МБ
org/ImageObject»> белый грузовой автомобиль Scania, Scania AB Car AB Volvo Volvo FH Hyundai Trago, Scania, грузовой транспорт, грузовик, вид транспорта png 900x590px 113,58 КБ
Погружной насос Электродвигатель Водяной насос Franklin Electric, насос, транспорт, промышленность, двигатель png 1708x2994px 5,44 МБ
Автомобиль Nissan Diesel Quon Truck, Cargo Truck s, грузовой транспорт, вождение, вид транспорта png 600x435px 371,05 КБ
КамАЗ-55111 Автомобиль Самосвал, грузовики, грузовой транспорт, грузовик, автомобиль png 1280x960px 823,37 КБ
Полуприцеп грузовик Коммерческий автомобиль Грузовой транспорт, Автоцистерна, грузовой транспорт, грузовой автомобиль, вид транспорта png 750x422px 112,34 КБ
org/ImageObject»> желтый самосвал, Ford Cargo Самосвал Шестиколесный привод, Самосвал, грузовой транспорт, грузовик, автомобиль png 990x688px 589,85 КБ
Трубный шланг Гидравлика Parker Hannifin Pneumatics, другие, другие, промышленность, автозапчасти png 1800x1262px 1,93 МБ
Гибкий кабель Электрический кабель Электрические провода и кабели Finolex Кабели, провода и кабели, электрические провода Кабель, оранжевый, промышленность png 500x500px 212,63 КБ
белый и черный самосвал Mercedes-Benz, Mercedes-Benz Actros Car Самосвал, грузовой автомобиль, грузовой транспорт, грузовой автомобиль, вид транспорта png 1437x861px 969,98 КБ
Автомобиль, мультфильм автозапчасти, компактный автомобиль, транспортное средство, транспорт png 1280x1280px 244,39 КБ
org/ImageObject»> Пикап Полуприцеп Автоцистерна Крупногабаритный грузовой автомобиль, грузовик, грузовой транспорт, грузовик, вид транспорта png 1920x1100px 313,45 КБ
Медная жила Электрические провода и кабели Изоляция зданий Поливинилхлорид, провода, компания, люди, электрические провода Кабель png 536x602px 163,65 КБ
белый фургон, Автомобиль Полуприцеп Грузовой автомобиль Автомобильные номерные знаки, грузовик, грузовой транспорт, грузовик, вид транспорта png 1000x1116px 967,22 КБ
Ручной инструмент Плоскогубцы Lineman Электропроводка, Плоскогубцы, электрические провода Кабель, техника, инструмент для зачистки проводов png 2187x2153px 2 МБ
org/ImageObject»> Электромобиль Автомобиль Электродвигатель Электричество Двигатель переменного тока, автомобиль, угол, автомобиль, инжиниринг png 800x501px 98,08 КБ
Forklift Logistics Грузовой транспорт Подъемная платформа Cargo, Forklift Truck, сервис, вилочный погрузчик, транспортное средство png 900x790px 135,06 КБ
Мазут Автоцистерна Транспорт, грузовик, грузовой транспорт, грузовик, вид транспорта png 800x600px 437,97 КБ
Автомобиль Fiat 500 Запчасти, автомобиль, скутер, велосипед, автомобиль png 768x768px 625,87 КБ
Трос Вертлюг Электрический кабель Эвакуатор, канат, техника, грузовик, кабель png 1100x1100px 296,61 КБ
org/ImageObject»> Погружной насос Steel Electric Motor Industry, другие, другие, сельское хозяйство, промышленность png 670x500px 218,27 КБ
Кабельная катушка Электрический кабель Провод Медный проводник, другие, Электрические провода Кабель, другие, кабель png 749x510px 381,75 КБ
Шина Коммерческий автомобиль Scania AB Car, Scania Ab, грузовой транспорт, грузовик, автомобиль png 1799x1350px 2,17 МБ
несколько передач, Подержанные автомобили Запчасти Автомобили, автозапчасти, утилизация, автомобиль, авторемонтная мастерская png 1382x922px 961,28 КБ
Полуприцеп Авто Транспорт Грузовик Автомобиль, легковой автомобиль, грузовой транспорт, вождение, грузовик png 1200x630px 1013,72 КБ
org/ImageObject»> Электродвигатель Двигательная промышленность Асинхронный двигатель Насос, двигатель, оранжевый, транспорт, промышленность png 591x513px 370,06 КБ
Электротехника Контроллер двигателя Система управления, двигатель, электроника, электрические провода Кабель, инжиниринг png 5665x3403px 6,37 МБ
Автомобиль Ван Эвакуатор Буксировка, автомобиль, грузовой транспорт, фургон, грузовик png 1000x780px 337,76 КБ
красный Iveco big rig, Китай Iveco Truck Tractor SAIC Motor, Грузовик, грузовой транспорт, грузовик, автомобиль png 813x580px 117,76 КБ
Y-Δ преобразование Электродвигатель Схема подключения Трехфазная электроэнергия Стартер, другие, электроника, электрические провода Кабель, двигатель png 600x581px 335,3 КБ
