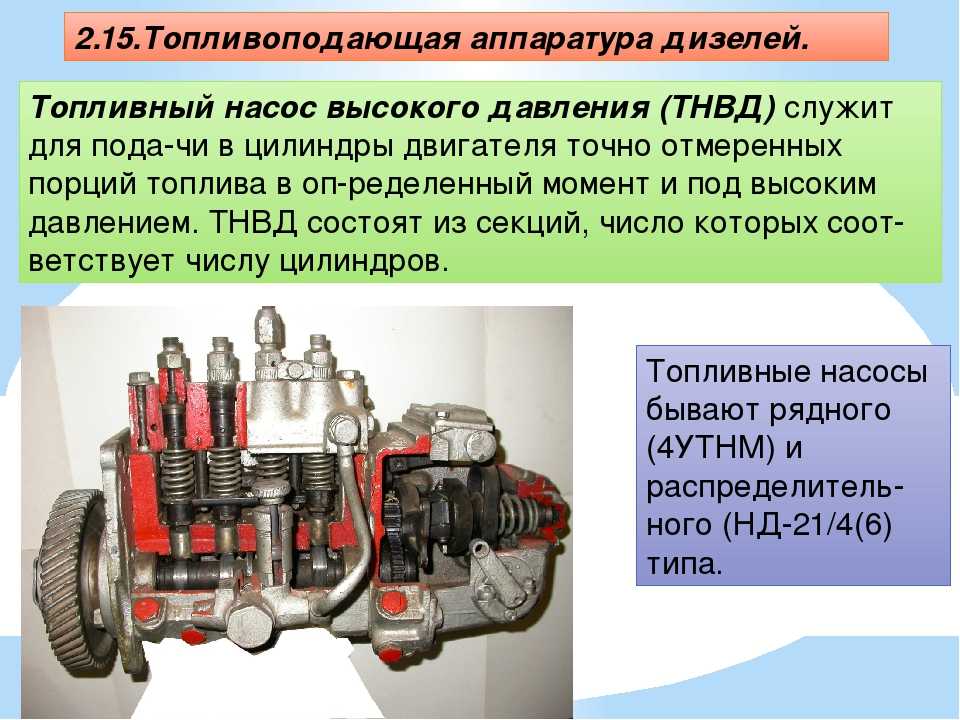

Топливный насос высокого давления (ТНВД): виды, устройство, принцип работы — Autodromo
Топливный насос (сокращенно ТНВД) предназначен для выполнения следующих функций — подачи горючей смеси под высоким давлением в топливную систему ДВС, а также регулирования его впрыска в определенные моменты. Именно поэтому топливный насос считается наиболее важным устройством для дизельных и бензиновых двигателей.
Преимущественно ТНВД применяются, конечно же, в дизельных двигателях. А в бензиновых двигателях ТНВД встречаются лишь в тех агрегатах, на которых используется система непосредственного впрыска топлива. При этом насос в бензиновом двигателе работает куда с меньшей нагрузкой, поскольку такое высокое давление, как в дизеле не требуется.
Основные конструктивные элементы топливного насоса — плунжер (поршень) и цилиндр (втулка) малого размера, которые объединяются в единую плунжерную систему (пару), изготовленную из высокопрочной стали с большой точностью.
На самом деле изготовление плунжерной пары довольно трудная задача, требующая специальных высокоточных станков.
На весь Советский союз был, если не изменяет память, всего один завод, на котором изготавливались плунжерные пары.
Как делают плунжерные пары в нашей стране сегодня можно увидеть в этом видео:
Между плунжерной парой предусматривается очень маленький зазор, так называемое прецизионное сопряжение. Это отлично показано в видео, когда плунжер очень плавно, с зависанием под действием собственного веса входит в цилиндр.
Итак, как мы уже сказали ранее, топливный насос применяется не только для своевременной подачи горючей смеси в топливную систему, но и для распределения его через форсунки в цилиндры в соответствии с типом двигателя.
Форсунки – связующее звено в этой цепи, поэтому они соединены с насосом трубопроводами. С камерой сгорания форсунки соединяются нижней распылительной частью, оснащенной небольшими отверстиями для эффективного впрыска топлива с дальнейшим его воспламенением. Определить точный момент впрыска ТС в камеру сгорания позволяет угол опережения.
Содержание
В зависимости от особенностей конструкции различают три основных типа ТНВД – распределительный, рядный, магистральный.

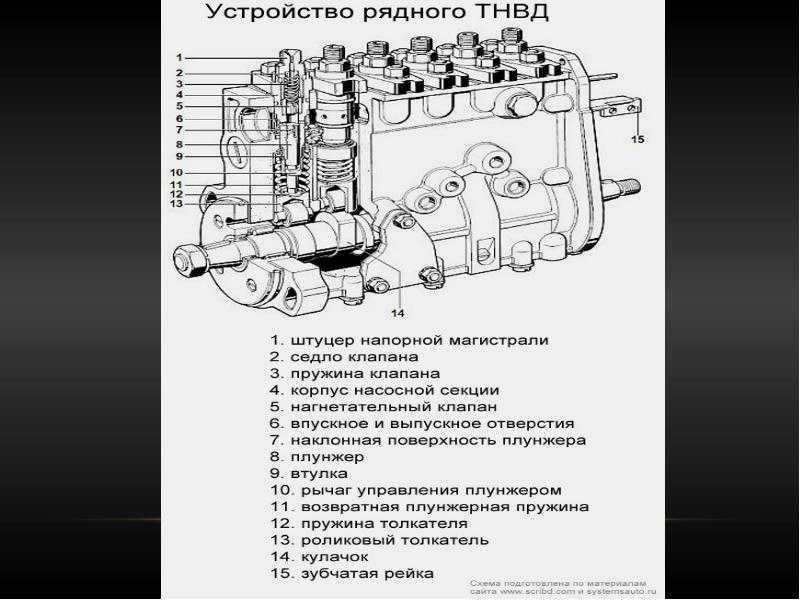

Рядный ТНВД
Этот тип топливного насоса высокого давления оснащается плунжерными парами, расположенными рядом друг с другом (потому и такое название). Их количество строго соответствует количеству рабочих цилиндров двигателя.
Таким образом, одна плунжерная пара обеспечивает подачу топлива в один цилиндр.
Пары устанавливаются в насосном корпусе, в котором предусмотрены каналы входа и выхода. Запускается плунжер при помощи кулачкового вала, соединенного, в свою очередь, с коленвалом, от которого и передается вращение.
Кулачковый вал насоса, при вращении кулачками воздействует на толкатели плунжеров, заставляя их двигаться внутри втулок насоса. При этом поочередно открываются и закрываются впускные и выпускные отверстия. При движении плунжера вверх по втулке создается давление, необходимое для открывания нагнетательного клапана, через который топливо под давлением направляется по топливопроводу к определенной форсунке.
Момент подачи топлива и регулировка его количества, необходимого в конкретный момент времени может осуществляться либо с помощью механического устройства, либо с помощью электроники. Такая регулировка нужна для корректировки подачи топлива в цилиндры двигателя в зависимости от частоты вращения коленчатого вала (оборотов двигателя).
Механическое управление обеспечивается за счет использования специальной муфты центробежного типа, которая закреплена на кулачковом валу. Принцип действия такой муфты заключен в грузиках, которые находятся внутри муфты и имеют возможность перемещаться под действием центробежной силы.
Центробежная сила изменяется с ростом (или уменьшением) величины оборотов двигателя, благодаря чему грузики либо расходятся к внешним краям муфты, либо снова сближаются к оси. Это приводит к смещению кулачкового вала относительно привода из-за чего и изменяется режим работы плунжеров и, соответственно, при увеличении частоты вращения коленвала двигателя обеспечивается ранний впрыск топлива, а поздний, как вы догадались, при снижении оборотов.
Рядные топливные насосы весьма надежны. Их смазка осуществляется моторным маслом, поступающим из системы смазки двигателя. Они совершенно не привередливы к качеству топлива. На сегодняшний день применение таких насосов из-за их громоздкости ограничено грузовыми автомобилями средней и большой грузоподъемности. Примерно до 2000 года они применялись и на легковых дизельных моторах.
Распределительный ТНВД
В отличие от рядного насоса высокого давления, у распределительного ТНВД может быть либо один, либо два плунжера в зависимости от объема двигателя и, соответственно, необходимого объема топлива.
И эти один или два плунжера обслуживают все цилиндры двигателя, которых может быть и 4, и 6, и 8, и 12. Благодаря своей конструкции, в сравнении с рядными ТНВД, распределительный насос более компактен и меньше весит, и при этом способен обеспечить более равномерную подачу топлива.
К основному недостатку данного типа насосов можно отнести их относительную недолговечность.
Распределительные насосы устанавливаются только в легковые автомобили.
Распределительный ТНВД может оснащаться различными типами приводов плунжера. Все эти типы привода являются кулачковыми и бывают: торцевыми, внутренними, внешними.
Наиболее эффективными считаются торцевые и внутренние приводы, которые лишены нагрузок, создаваемых давлением топлива на приводной вал, вследствие чего они служат несколько дольше, нежели насосы с внешним кулачковым приводом.
Кстати, стоит отметить, что импортные насосы фирм Bosch и Lucas, наиболее часто использующиеся в автомобилестроении оснащены именно торцевым и внутренним приводом, а внешний привод имеют насосы серии НД отечественного производства.
Торцевой кулачковый привод
В этом типе привода, используемом в насосах Bosch VE, основным элементом является распределительный плунжер, предназначенный для создания давления и распределения топлива в топливных цилиндрах. При этом плунжер-распределитель совершает вращательные и возвратно-поступательные перемещения при вращательных движениях кулачковой шайбы.
Возвратно-поступательное перемещение плунжера осуществляется одновременно с вращением кулачковой шайбы, которая, опираясь на ролики, перемещается вдоль неподвижного кольца по радиусу, то есть, как бы обегает его.
Воздействие шайбы на плунжер обеспечивает высокое давление топлива. Возврат плунжера в исходное состояние осуществляется благодаря пружинному механизму.
Распределение топлива в цилиндрах происходит за счет того, что приводной вал обеспечивает вращательные движения плунжера.
Величина подачи топлива может быть обеспечена с помощью электронного (электромагнитный клапан) или механического (центробежная муфта) устройства. Регулировка осуществляется за счет поворота на определенный угол неподвижного (не вращающегося), регулировочного кольца.
Цикл работы насоса состоит из следующих стадий: закачка порции топлива в надплунжерное пространство, нагнетание давления за счет сжатия и распределение топлива по цилиндрам. Затем плунжер возвращается в исходное положение и цикл повторяется заново.
Внутренний кулачковый привод
Внутренний привод применяется в распределительных ТНВД роторного типа, например, в насосах Bosch VR, Lucas DPS, Lucas DPC. В таком типе насоса подача и распределение топлива осуществляется посредством двух устройств: плунжера и распределительной головки.
Распределительный вал оснащается двумя противоположно-расположенными плунжерами, которые обеспечивают процесс нагнетания топлива, чем меньше расстояние между ними, тем выше давление топлива. После нагнетания давления топливо устремляется к форсункам по каналам распредголовки через нагнетательные клапана.
Подачу топлива к плунжерам обеспечивает специальный подкачивающий насос, который может отличаться в зависимости от типа своей конструкции. Это может быть либо шестеренчатый насос, либо роторно-лопастной. Подкачивающий насос находится в корпусе насоса и приводится в действие приводным валом. Собственно, он прямо на этом валу и установлен.
Распределительный насос с внешним приводом рассматривать не будем, поскольку, скорее всего, их звезда близка к закату.

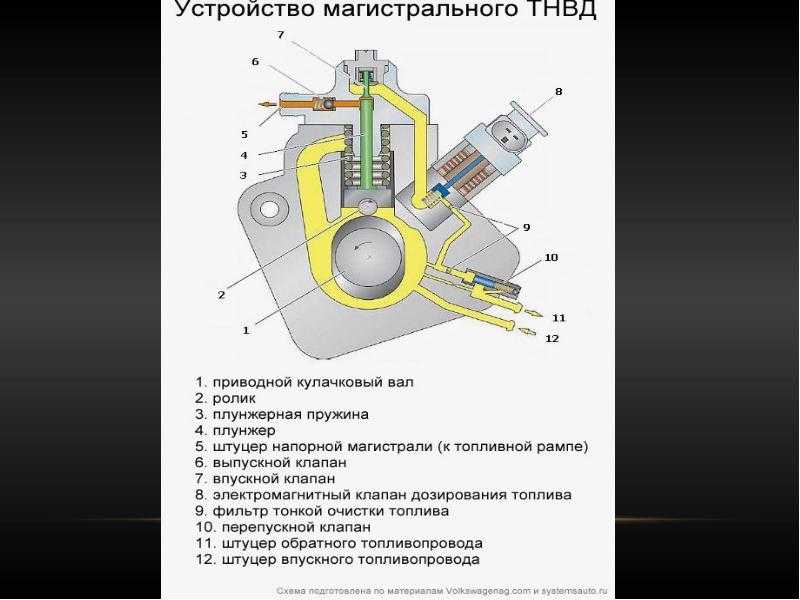

Магистральный ТНВД
Такой вид топливного насоса применяется системе подачи топлива Common Rail, в которой топливо перед тем, как поступить к форсункам сначала накапливается в топливной рампе. Магистральный насос способен обеспечить высокую подачу топлива — свыше 180 МПа.
Магистральный насос может быть одно-, двух- или трехплунжерным. Привод плунжера обеспечивается кулачковой шайбой или валом (тоже кулачковым, разумеется), которые в насосе совершают вращательные движения, проще говоря, крутятся.
При этом в определенном положении кулачков, под действием пружины плунжер перемещается вниз. В этот момент происходит расширение компрессионной камеры, за счет чего в ней снижается давление и образуется разряжение, которое заставляет открыться впускной клапан, через который топливо проходит в камеру.
Поднятие плунжера сопровождается увеличением внутрикамерного давления и закрытием клапана впуска. При достижении давления, на который настроен насос, открывается выпускной клапан, через который топливо нагнетается в рампу.
В магистральном насосе управление процессом подачи топлива реализуется дозирующим топливным клапаном (который приоткрывается или закрывается на необходимую величину) при помощи электроники.
Устройство и принцип работы системы Common Rail
Схема и детали системы
Высокое давление 230-1800 бар.
Давление в обратной магистрали форсунок, 10 bar.
Давление в напорной магистрали, Давление в обратной магистрали.
1. Подкачивающий топливный насос.
Осуществляет постоянную подкачку топлива в напорную магистраль.
2. Топливный фильтр с клапаном предварительного подогрева.
Клапан предварительного подогрева препятствует при низких температурах окружающей среды засорению фильтра кристаллизующимися парафинами.
3. Дополнительный топливный насос.
Подаёт топливо из напорной магистрали к топливному насосу.
4. Сетчатый фильтр.
Предохраняет насос высокого давления от попадания инородных частиц.
5. Датчик температуры топлива.
Измеряет текущую температуру топлива.
6. Насос высокого давления (ТНВД).
Создаёт давление, необходимое для работы системы впрыска.
7. Клапан дозирования топлива.
Регулирует количество топлива, которое необходимо подать в аккумулятор высокого давления.
8. Регулятор давления топлива.
Регулирует давление топлива в магистрали высокого давления.
9. Аккумулятор давления (топливная рампа).
Накапливает под высоким давлением топливо,необходимое для впрыска во все цилиндры.
10. Датчик давления топлива
Измеряет текущее давление топлива в магистрали высокого давления.
11. Редукционный клапан.
Поддерживает давление в обратной магистрали форсунок системы впрыска на уровне 10 бар.
Такое давление необходимо для работы форсунок.
12. Форсунки.
Система впрыска Common Rail
Система впрыска Common Rail представляет систему впрыска топлива для дизельных двигателей с аккумулятором высокого давления. Термин «Common Rail» означает «общая балка или рампа» и служит для обозначения общей топливной рампы
В данной системе процесс впрыска отделён от процесса создания высокого давления. Необходимое для системы впрыска высокое давление создаётся с помощью отдельного топливного насоса высокого давления (ТНВД).
Топливо, находящееся под высоким давлением, накапливается в аккумуляторе давления (топливной рампе)
и через короткие топливопроводы высокого давления подаётся к форсункам.
Управление системой впрыска Common Rail осуществляется системой управления двигателя Bosch EDC.
Система впрыска Common Rail располагает большими возможностями для регулирования давления и параметров впрыска в соответствии с режимом работы двигателя.
Форсунки
В данной системе впрыска Common Rail используются пьезоэлектрические форсунки.
Управление форсунками осуществляется исполнительным механизмом, основанном на использовании пьезоэлемента. Скорость переключения такого механизма во много раз выше, чем у форсунки с электромагнитным клапаном.
Кроме того, масса подвижной иглы у распылителя пьезоэлектрической форсунки примерно на 75 % меньше, чем у форсунки с электромагнитным приводом.
Это обеспечивает пьезоэлектрическим форсункам следующие преимущества:
* короткое время переключения
* возможность произвести несколько впрысков в течение рабочего такта
* точность дозировки впрыска
Работа пьезофорсунки Common Rail
youtube.com/embed/u-ZC1FaNDh0″/>И для интереса. Как изготавливается форсунка Common Rail Piezo на заводе.
Процесс впрыска
Высокая скорость переключения пьезоэлектрической форсунки позволяет гибко и с высокой точностью управлять фазами впрыска и дозировать подачу топлива. Благодаря этому управление процессом впрыска топлива может осуществляется в точном соответствии с потребностью двигателя в определённый момент времени. За время такта может быть произведено до пяти отдельных впрысков.
ТНВД
Насос высокого давления представляет собой одноплунжерный насос. Привод насоса осуществляется через зубчатый ремень коленвала с частотой, равной частоте оборотов двигателя. ТНВД предназначен для создания в топливной магистрали давления до 1800 бар, необходимого для работы системы впрыска.
Для снижения трения при передаче усилия от приводных кулачков к плунжеру насоса между ними установлен ролик.
Схематическое представление насоса высокого давления.
Вернутся к началу страницы
КОМПОНЕНТЫ, ТИПЫ И ПРИНЦИПЫ РАБОТЫ
Впрыск топлива – это подача топлива в двигатель внутреннего сгорания, чаще всего в автомобильный двигатель, с помощью форсунки.
Система впрыска топлива лежит в основе дизельного двигателя. Создавая давление и впрыскивая топливо, система нагнетает его в воздух, сжатый до высокого давления в камере сгорания.
Топливная форсунка представляет собой механическое устройство с электронным управлением, которое отвечает за распыление (впрыск) необходимого количества топлива в двигатель, чтобы создать подходящую воздушно-топливную смесь для оптимального сгорания.
Электронный блок управления (ECU в системе управления двигателем) определяет точное количество и конкретное время необходимой дозы бензина (бензина) для каждого цикла, собирая информацию с различных датчиков двигателя. Таким образом, ЭБУ посылает командный электрический сигнал правильной продолжительности и времени на катушку топливной форсунки. Таким образом, открывается форсунка, и бензин проходит через нее в двигатель.
На одну клемму катушки форсунки напрямую подается 12 вольт, которые контролируются ЭБУ, а другая клемма катушки форсунки разомкнута. Когда ЭБУ определяет точное количество топлива и время его впрыска, он активирует соответствующую форсунку, переключая другую клемму на массу (массу, т.е. отрицательный полюс).
ФУНКЦИИ
Система впрыска дизельного топлива выполняет четыре основные функции:
1. Подача топлива
Элементы насоса, такие как цилиндр и плунжер, встроены в корпус ТНВД. Топливо сжимается до высокого давления, когда кулачок поднимает поршень, и затем направляется в форсунку.
2. Регулировка количества топлива
В дизельных двигателях подача воздуха практически постоянна, независимо от частоты вращения и нагрузки. Если количество впрыскиваемого топлива изменяется в зависимости от частоты вращения двигателя, а момент впрыска остается постоянным, мощность и расход топлива изменяются. Поскольку мощность двигателя почти пропорциональна количеству впрыска, она регулируется педалью акселератора.
3. Регулировка момента впрыска
Задержка воспламенения – это период времени между моментом впрыска, воспламенения и сгорания топлива и моментом достижения максимального давления сгорания. Поскольку этот период времени практически не зависит от частоты вращения двигателя, для регулировки и изменения момента впрыска используется таймер, что позволяет достичь оптимального сгорания.
4. Распыление топлива
Когда топливо сжимается ТНВД, а затем распыляется из форсунки, оно тщательно смешивается с воздухом, что улучшает воспламенение. Результат — полное сгорание.
КОМПОНЕНТЫ
Задачей системы впрыска топлива является дозирование, распыление и распределение топлива по воздушной массе в цилиндре. В то же время он должен поддерживать требуемое соотношение воздух-топливо в соответствии с нагрузкой и частотой вращения двигателя.
Система впрыска топлива состоит из:
- ТНВД — нагнетает топливо до высокого давления
- Трубка высокого давления — подает топливо к форсунке
- Форсунка — впрыскивает топливо в цилиндр
- питательный насос — всасывает топливо из топливного бака
- топливный фильтр — фильтрует топливо
ТИПЫ ТОПЛИВНЫХ ИНЖЕКТОРОВ
1. Верхняя подача — топливо поступает сверху и выходит снизу.
2. Боковая подача – топливо поступает сбоку через штуцер форсунки внутри топливной рампы.
3. Форсунки корпуса дроссельной заслонки – (TBI) Расположены непосредственно в корпусе дроссельной заслонки.
ТИПЫ СИСТЕМ ВПРЫСКА ТОПЛИВА
1. Одноточечный или дроссельный впрыск топлива
Также известный как однопортовый, это был самый ранний тип впрыска топлива, появившийся на рынке. Все автомобили имеют впускной коллектор, через который чистый воздух сначала поступает в двигатель. TBFI работает, добавляя правильное количество топлива в воздух, прежде чем оно будет распределено по отдельным цилиндрам. Преимущество TBFI в том, что он недорогой и простой в обслуживании. Если у вас когда-нибудь возникнут проблемы с инжектором, вам нужно будет заменить только один. Кроме того, поскольку этот инжектор имеет довольно высокий расход, его не так просто засорить.
С технической точки зрения системы дроссельной заслонки очень надежны и требуют меньше обслуживания. При этом впрыск в корпус дроссельной заслонки сегодня используется редко. Транспортные средства, которые все еще используют его, достаточно старые, поэтому техническое обслуживание будет более проблематичным, чем с более новым автомобилем с меньшим пробегом.
Еще одним недостатком TBFI является его неточность. Если вы отпустите педаль акселератора, в воздушной смеси, подаваемой в ваши цилиндры, все еще будет много топлива. Это может привести к небольшой задержке перед замедлением, а в некоторых автомобилях это может привести к выбросу несгоревшего топлива через выхлопную трубу. Это означает, что системы TBFI далеко не так экономичны, как современные системы.
2. Многоточечный впрыск
Многоточечный впрыск просто перемещает форсунки дальше вниз к цилиндрам. Чистый воздух поступает в первичный коллектор и направляется к каждому цилиндру. Инжектор расположен в конце этого порта, прямо перед тем, как он всасывается через клапан в ваш цилиндр.
Преимущество этой системы в том, что топливо распределяется более точно, при этом каждый цилиндр получает свое распыление топлива. Каждая форсунка меньше и точнее, что обеспечивает экономию топлива. Минус в том, что все форсунки распыляют одновременно, а цилиндры срабатывают один за другим.
Это означает, что у вас может быть остаточное топливо между периодами впуска, или у вас может быть возгорание цилиндра до того, как форсунка сможет подать дополнительное топливо.
Многопортовые системы отлично работают, когда вы путешествуете с постоянной скоростью. Но когда вы быстро ускоряетесь или убираете ногу с педали газа, эта конструкция снижает либо экономию топлива, либо производительность.
3. Последовательный впрыск
Системы последовательной подачи топлива очень похожи на многоточечные системы. При этом есть одно ключевое отличие. Последовательная подача топлива — это раз. Вместо одновременного срабатывания всех форсунок топливо подается одна за другой. Время согласовано с вашими цилиндрами, что позволяет двигателю смешивать топливо прямо перед тем, как клапан откроется, чтобы всосать его. Такая конструкция позволяет улучшить экономию топлива и производительность.
Поскольку топливо остается в порту только в течение короткого промежутка времени, последовательные форсунки обычно служат дольше и остаются чище, чем другие системы.
Из-за этих преимуществ последовательные системы впрыска топлива сегодня являются наиболее распространенным типом впрыска топлива в автомобилях.
Единственным недостатком этой платформы является то, что она оставляет меньше места для ошибок. Топливно-воздушная смесь всасывается в цилиндр только через несколько секунд после открытия форсунки. Если он грязный, засоренный или не отвечает, вашему двигателю будет не хватать топлива. Форсунки должны поддерживать свою максимальную производительность, иначе ваш автомобиль начнет работать с перебоями.
4. Прямой впрыск
Если вы начали замечать закономерность, вы, вероятно, догадались, что такое прямой впрыск. В этой системе топливо впрыскивается прямо в цилиндр, полностью минуя воздухозаборник. Производители автомобилей премиум-класса, такие как Audi и BMW, хотят, чтобы вы поверили, что непосредственный впрыск — это новейшее и лучшее изобретение. Что касаемо характеристик бензиновых автомобилей, то они абсолютно правы! Но эта технология далеко не нова.
Он использовался в авиационных двигателях со времен Второй мировой войны, а дизельные автомобили почти все имеют непосредственный впрыск, потому что топливо намного гуще и тяжелее.
В дизельных двигателях непосредственный впрыск очень надежен. Доставка топлива может потребовать много злоупотреблений, а проблемы с техническим обслуживанием сведены к минимуму.
В бензиновых двигателях непосредственный впрыск встречается почти исключительно в автомобилях с высокими характеристиками. Поскольку эти автомобили работают с очень точными параметрами, особенно важно обслуживать вашу систему подачи топлива. Несмотря на то, что автомобиль будет продолжать работать в течение длительного времени, когда им пренебрегают, производительность быстро снизится.
МЕТОДЫ ВПРЫСКА ТОПЛИВА
Существует два метода впрыска топлива в системе воспламенения от сжатия
1. Впрыск воздушной струей
2. Впрыск безвоздушного или твердого топлива
1. Впрыск воздушной струей
Первоначально этот метод использовался в крупных стационарных и судовые двигатели.
Но сейчас это устарело. В этом методе воздух сначала сжимается до очень высокого давления. Затем поток этого воздуха впрыскивается вместе с топливом в цилиндры. Скорость впрыска топлива регулируется изменением давления воздуха. Воздух под высоким давлением требует многоступенчатого компрессора, чтобы держать баллоны с воздухом заряженными. Топливо воспламеняется от высокой температуры воздуха, вызванной высокой степенью сжатия. Компрессор потребляет около 10% мощности, развиваемой двигателем, что снижает полезную мощность двигателя. 92. Этот метод используется для всех типов малых и больших дизельных двигателей. Ее можно разделить на две системы
1. Индивидуальная насосная система: в этой системе каждый цилиндр имеет свой индивидуальный насос высокого давления и измерительный блок.
2. Система Common Rail: в этой системе топливо нагнетается многоцилиндровым насосом в систему Common Rail, давление в магистрали регулируется предохранительным клапаном. Отмеренное количество топлива подается в каждый цилиндр из общей топливной рампы.
Это все о системе впрыска топлива. Если у вас есть какие-либо вопросы относительно этой статьи, задайте их в комментариях. Если вам понравилась эта статья, не забудьте поделиться ею в социальных сетях. Подпишитесь на наш сайт, чтобы получать больше информативных статей. Спасибо, что прочитали это.
ПРИНЦИПЫ РАБОТЫ
Форсунки управляются блоком управления двигателем (ECU). Во-первых, ECU получает информацию о состоянии двигателя и требованиях, используя различные внутренние датчики. После определения состояния и требований двигателя топливо забирается из топливного бака, транспортируется по топливопроводам, а затем нагнетается топливными насосами. Надлежащее давление проверяется регулятором давления топлива. Во многих случаях топливо также распределяется с помощью топливной рампы для подачи в разные цилиндры двигателя. Наконец, форсункам приказано впрыскивать необходимое топливо для сгорания.
Точная требуемая топливно-воздушная смесь зависит от двигателя, используемого топлива и текущих требований двигателя (мощность, расход топлива, уровень выбросов выхлопных газов и т.
д.)
Топливный насос: принципы работы, принцип действия и схема
Что такое топливный насос?
Карбюраторные двигатели обычно имеют механические насосы низкого давления, установленные снаружи топливного бака. Напротив, двигатели с впрыском топлива обычно имеют электрические топливные насосы (тип промышленный насос ), установленный внутри бака (а некоторые двигатели с впрыском топлива имеют два топливных насоса: один насос подачи низкого давления/большого объема в баке и один насос высокого давления/малого объема на баке или относительно близко к нему). двигатель). Для правильной работы двигателя давление топлива должно находиться в определенных пределах. Двигатель будет работать с перебоями и обогащением, если давление топлива будет слишком высоким, поскольку он не будет потреблять весь прокачиваемый бензин, что делает двигатель неэффективным и загрязняющим окружающую среду.
Двигатель может давать пропуски зажигания, работать на обедненной смеси или глохнуть, если давление слишком низкое.
Двигатель не всегда требует использования бензонасоса. Бензин низкого давления карбюраторного двигателя можно обеспечить, просто подняв бак над карбюратором и позволив гравитации подавать топливо. Эта технология используется как в карбюраторных мотоциклах, где бак обычно находится непосредственно над двигателем, так и в высокопланах с бензобаками в крыльях.
Типы топливных насосов
Существует два основных типа топливных насосов, включая механические топливные насосы и электрические топливные насосы.
Механические топливные насосы
До широкого использования электронного впрыска топлива в большинстве бензиновых двигателей для подачи топлива из топливного бака в камеру карбюратора использовались механические топливные насосы. Эксцентриситет распределительного вала двигателя приводит в действие механические топливные насосы. Он расположен со стороны рядного блока цилиндров двигателя.
Наиболее распространенными механическими бензонасосами являются плунжерные и мембранные насосы. Мембранным насосом является хорошо известный поршневой насос. Как и поршневой насос, этот насос имеет насосную камеру, объем которой увеличивается или уменьшается в зависимости от отклонения гибкой мембраны.
Электрический топливный насос
Электрические топливные насосы часто используются в топливных баках современных автомобилей. Этот насос закачивает бензин/бензин в двигатель, создавая высокое давление в топливопроводах. Температура кипения бензина увеличивается с повышением давления.
Компоненты, которые забирают пары бензина из двигателя (сам насос) и погружают его в холодные жидкости, сведены к минимуму за счет размещения этого насоса в топливной камере.
Еще одним преимуществом размещения электрических насосов для перекачки топлива в топливной камере является снижение риска возгорания.
Электрооборудование (например, топливные насосы) генерирует искры и воспламеняет пары топлива, но жидкое топливо не взрывается. В результате одним из наиболее критических мест является погружение насоса в топливную камеру.
Заменив механический топливный насос электрическим топливным насосом, вы можете снизить нагрузку на компоненты двигателя, а также снизить расход топлива двигателем. Точно так же ECU может более тщательно отслеживать подачу бензина (электронный блок управления). Если насос продолжает работать непрерывно, можно сэкономить бензин, выключив двигатель по сигналу. Тем не менее, необходимое давление топлива для быстрого запуска по-прежнему доступно.
Принцип работы топливного насоса
Топливный насос есть почти в каждом современном автомобиле с двигателем внутреннего сгорания. Электрические насосы либо расположены внутри бензобака, либо встроенные насосы расположены ближе к двигателю.
Вы будете лучше понимать, что происходит, когда топливный насос выходит из строя, если вы понимаете основные принципы работы топливного насоса. Вы также будете знать, как определить, когда это произойдет.
- Топливо в вашем баке подается по линии, ведущей к двигателю. Если у вас есть электрический топливный насос, он приводится в действие крошечным двигателем, который всасывает топливо из вашего бензобака по трубопроводу. На более ранних автомобилях с механическими топливными насосами насос движется, когда ваш распределительный вал вращается, и топливо всасывается по линии с использованием всасывания.
- Топливопровод подает бензин к карбюратору или цилиндру. В зависимости от вашего двигателя топливная магистраль либо идет прямо к цилиндру, либо делает пит-стоп в другом месте.
- Топливо впрыскивается с воздухом в карбюраторных двигателях, образуя смесь в карбюраторе. Затем смесь поступает в цилиндр.
- Топливо и воздух не смешиваются, пока не достигнут цилиндра в двигателе с впрыском топлива.
Для приготовления смеси в топливо нагнетается воздух. Как только комбинация попадает в цилиндр, ваш автомобиль задействует множество различных компонентов, чтобы заставить его работать. Искра подается на бензин, пока он еще находится в цилиндре.
Еще одна искра создается сочетанием топлива и воздуха. Поршень сжимает смесь бензина и воздуха внутри вашего цилиндра, делая ее более горючей. Поршень воспламеняется во время движения, и топливная смесь становится все более сжатой.
Теперь коленчатый вал приводится в действие за счет выделяемой энергии. Вы сделали свой первый шаг. По истечении срока службы этот бензин успешно продвигает ваш автомобиль дальше по дороге и выбрасывается в виде выхлопных газов.
Между этими пятью шагами есть много меньших этапов, но все начинается на заправочной станции. Если бензин, который вы заливаете в свой бак, не сможет соединиться с воздухом, шаги со второго по пятый не будут выполнены, и вы не сможете двигаться дальше.
В Linquip вы можете найти различных поставщиков насосов и компаний , которые могут полностью удовлетворить ваши требования. Вам также рекомендуется посетить Список дистрибьюторов топливных насосов в Linquip.
Часто задаваемые вопросы о топливном насосе
- Что убивает топливный насос?
Ржавчина, грязь или мусор в бензобаке могут быстро вывести из строя бензонасос. Ржавчина развивается на старых стальных резервуарах, в то время как пластиковые резервуары начинают разлагаться через 8-10 лет. Топливный фильтр почти полностью не удерживает мусор от попадания в топливный насос.
- Сколько лет служит топливный насос?
Топливные насосы не обслуживаются на регулярной основе и должны заменяться только при выходе из строя. Срок службы большинства топливных насосов составляет не менее 100 000 километров.
- Что произойдет, если топливный насос выйдет из строя?
Неисправный топливный насос серьезно снижает производительность и управляемость вашего автомобиля.
