Порядок работы цилиндров 402 двигателя

Одним из самых легендарных моторов Советского союза остается — двигатель ЗМЗ 402 (сокращенно — дв. 402). Изготовитель силового агрегата — ООО «Заволжский моторный завод», именно от этого двигатель получил такое название — ЗМЗ 402. Еще одной модификацией стал ЗМЗ 24Д, но он не прижился в связи с частыми ремонтами и дорогим обслуживанием.

История

Разрабатывался он не менее легендарным конструктором Гарри Вольдемаровичем Эвартом специально для Волги. Этот силовой агрегат должен был прийти на смену устаревшего мотора ГАЗ-21. В последующей разработке был сделано много модификаций, таких как — ЗМЗ-24Д и ЗМЗ 4021.

Еще этот мотор называют ЗМЗ 24, поскольку изначально он предполагался для установки тольку на 24-ю Волгу, но как показала практика и история, движок получил достаточно широкое распространение на другие модели автомобилей.

Мотор ЗМЗ 24Д имел улучшенные характеристики охлаждения, которые снижали расход горючего. Но, эта серия двигателей прервалась в 1972 году, поскольку ремонт силового агрегата обходился слишком дорого.

Впоследствии ВОЛГА получила всего два силовых агрегата — ЗМЗ 402 и ЗМЗ 402.1. Но, как показывает практика, использование силовых агрегатов ЗМЗ 24 и ЗМЗ 24Д дошли до нашего времени, и на некоторых автомобилях 24-й серии еще можно встретить такие моторы.

Применяемость мотора

Как уже упоминалось, мотор ЗМЗ 402 могу устанавливаться не только на легковой автомобиль Волга, но и на ряд аналогичных транспортных средств. Довольно широко ЗМЗ 402 устанавливался на УАЗ. Часто можно встретить УАЗ 469 с волговским двигателем. При этом мотор устанавливался на автомобиль с завода изготовителя. Это связно было с тем, что в период перехода с устаревшего ДВС УМЗ 417 на УМЗ 421.

В этот момент двигатель УАЗ переживал не лучшие времена и руководством завода было решено временно заменить Ульяновские моторы на аналогичные — Заволжского завода. Как показала практика и эксплуатация, УАЗ 402 смог выдержать все положенные нагрузки. Но, с выходом Ульяновского 421 мотора все радикально поменялось, и было решено отказаться от использования ЗМЗ.

Еще один яркий представитель, который получал данные силовые агрегаты — стала Газель. На первых моделях малотоннажного грузового автомобиля ГАЗ, можно встретить двигатель ЗМЗ 24. Уже позже, с разработкой и внедрением заводских инноваций устанавливался двигатель 4021. Газель с мотором ЗМЗ 402 выпускалась достаточно долго, пока заводом изготовителем не начал внедряться 405 и 406 силовой агрегат.

С появлением новых типов двигателя ситуация на заводе ГАЗ, не поменялась радикально и Газель с 402 двигателем выпускалась еще до 1997 года. Но, после замены кузова на новый образец, все-таки руководство ГАЗ решило на новые автомобили устанавливать только 405 и 406 моторы, а также их модификации. Так, кончилась эпоха использования автомобиля Газель с силовым агрегатом ЗМЗ 402.

Технические характеристики и описание

Волговский мотор считался в Союзе одним из самых надежных. Несмотря на высокий расход, 402 двигатель полюбился многим автомобилистам. Итак, рассмотрим, основные характеристики двигателя ЗМЗ 402, а также устройство работы:

Наименование	Характеристика
Изготовитель	ЗМЗ
Модель	ЗМЗ 24, ЗМЗ 24Д
Модификации	ЗМЗ 4021, ЗМЗ 4022, ЗМЗ 4025, ЗМЗ 24С
Тип мотора	Бензиновый
Тип впрыска	Карбюратор
Конфигурация	4-цилидровый рядный продольный ДВС
Мощность двигателя	95 л.с.
Количество цилиндров	4
Количество клапанов	8
Диаметр поршня	92 мм
Ход поршня	92 мм
Охлаждение	Жидкостное
Материал блока и головки	Алюминий
Ресурс	300 000 км
Порядок работы цилиндров	1-2-4-3
Система зажигания	Контактная или бесконтактная

Допустимые нормы зазоров

Зачем вообще осуществляется регулировка клапанов, и что будет, если ее вовремя не выполнить? Последствия могут привести к прогоранию цилиндра и в следствии к дорогостоящему и по времени затратному ремонту 402 двигателя. Иными словами, эта процедура позволяет поддерживать в работоспособном состоянии детали ДВС.

Есть несколько явных признаков того, что пришло время процедуры регулировки:

• стук клапанов в движке;
• нестабильная работа ;
• падение мощности ;
• увеличенный расход топлива .

Допустимые нормы представлены ниже:

1. 1 и 4 цилиндры . Для этих цилиндров допускные показатели на всасывающих клапанах будут в пределах 0,40-0,45 мм, а для выпускных 0,35-0,40 мм.
2. 2 и 3 цилиндры . Тут показатели как на впускных, так и на выпускных будут в диапазоне 0,40-0,45 мм.

Регулировка момента зажигания двигателя ЗМЗ-402

Страница 1 из 2

На двигателе типа ЗМЗ0-402 установлен датчик-распределитель зажигания (1908.3706) – бесконтактный, с датчиком (генератором) управляющих импульсов и встроенным вакуумным и центробежным регуляторами опережения зажигания.

Датчик-распределитель выполняет две функции: задает момент искрообразования и распределяет импульсы высокого напряжения по цилиндрам в соответствии с порядком их работы. Для этого служит бегунок, надетый на вал датчика-распределителя.

В бегунке установлен помехоподавительный резистор.

Техническая характеристика системы зажигания

Что нужно знать

Чтобы правильно произвести настройку и регулировку зажигания ЗМЗ 402, необходимо знать некоторые нюансы о работе силового агрегата. На таких моторах установленный бесконтактный распределитель, дополненный генератором управляющих сигналов и смонтированным регуляторами опережения — вакуумным и центробежным (автор видео — smotri Vidik).

Распределитель предназначен для выполнения определенных функций:

• определяет момент появления искры;
• передает сигналы высокого напряжения по цилиндрам силового агрегата, учитывая порядок их работы.

Для правильного распределения импульсов используется бегунок, установленный на шкиве механизма. Бегунок оборудован резистором и предназначен для подавления помех. Коммутаторное устройство выполняет функцию размыкания цепи обмотки катушки зажигания, преобразовывая управляющие сигналы от регулятора в сигналы тока на КЗ.

Чтобы правильно установить зажигание на 402 двигатель, необходимо учитывать характеристики системы, представленные ниже:

• порядок функционирования цилиндров — сначала первый, затем второй, потом четвертый и третий;
• ротор распределительного элемента вращается против часовой стрелки;
• на центробежном устройстве угол опережения от 15 до 18 градусов;
• на вакуумном устройстве этот показатель от 8 до 10 градусов;
• люфт на СЗ должен быть не больше 0.8 мм;
• показатель сопротивления резистора должен быть от 5 до 8 кОм;
• параметр сопротивления СЗ должен варьироваться в районе 4-7 кОм;
• в обмотке статора уровень сопротивления должен быть не более 0.45 и не менее 0.5 кОм.

Разобранный трамблер для ЗМЗ

Особенности конструкции и устройство «3M3-402»

Итак, «3M3-402» – это 4-х цилиндровый восьмиклапанный карбюраторный двигатель рабочим объемом 2,445 л, развивающий мощность 100 л. с. (в модификации для работы на низкооктановом бензине – 90 лошадиных сил). Характерными особенностями конструкции являются цельноалюминиевый блок с «мокрыми» гильзами цилиндров, а также нижнее расположение распределительного вала. Мотор простой и надёжный, как автомат Калашникова.

Блок цилиндров. Головка блока цилиндров

Блок изготавливали литьём под давлением, из высокопрочного алюминиевого сплава, поры для герметизации заполняли специальными составами (смолами). Некоторые блоки моторов «3M3-4022.10» и «3M3-402.10» были отлиты кокильным литьём, а не под давлением.«Мокрые» гильзы цилиндров съёмные, зафиксированные по нижнему краю. Снизу они уплотнены медными кольцами, а сверху — прокладкой ГБЦ.

Головка блока также отливалась из алюминия; подвергалась термической обработке – закалке и старению. В неё запрессовывались сёдла клапанов из легированного чугуна и металло-керамические направляющие для их шеек. Высота головки составляет 94,4 мм (98 мм – для мотора 4021, рассчитанного под работу на 76-м (80-м) бензине). Коллекторы располагаются с правой стороны. Впускной отлит из алюминия и предусматривает монтаж2-хкамерного карбюратора. Коллектор выпускной – из чугуна, расположенный под впускным, таким образом, чтобы подогревать каналы впуска. Это положительно сказывается на качестве смесеобразования.

Головки блока цилиндров двигателей «3M3-402.10» и «3M3-4021.10» различаются по объёму камер сгорания. Увеличение степени сжатия мотора «3M3-402.10» было получено за счёт дополнительной фрезеровки нижней плоскости головки на 3,6 мм (вот поэтому высота головки двигателя «3M3-4021.10» составляет 94,4 мм, высота головки двигателя «3M3-4021.10» равняется 98 мм).

Между головкой и блоком цилиндров находится прокладка из асбестового полотна, армированного металлическим каркасом и покрытого графитом. Окна в прокладке под камеры сгорания и отверстие масляного канала окантованы жестью. Толщина прокладки в сжатом состоянии составляет 1,5 мм.

Объём камеры сгорания при поставленных на место клапанах и ввернутой свече равен 74-77 см3 для двигателя «3M3-4021. 10», и 94-98 см3 для двигателя «3M3-4021.10» . Разница между объёмами камер сгорания одной головки блока не должна превышать двух см3.

Кривошипно-шатунный механизм

Коленчатый вал отлит из магниевого чугуна, с пятью опорными шейками. Подшипники скольжения («вкладыши») – стале-алюминиевые. Передний конец вала уплотнён самоподжимным сальником, задний — сальниковой набивкой. На поршнях из термоупрочнённого алюминия, с терморегулирующими стальными вставками, установлены два компрессионных кольца и одно кольцо составное маслосъёмное. Шатуны – кованые стальные, двутаврового сечения. Поршневые пальцы выполнены без фиксации, т. е. плавающими.

Геометрия по схеме «диаметр гильзы 92 мм, ход поршня 92 мм» позволяет мотору развивать отличный момент даже при небольших оборотах коленчатого вала.

Как уже было о сохранил нижневальную схему ГРМ (OHV) своего предшественника – «3M3-24Д». Распредвал располагается в блоке двигателя справа и приводится через мало шумящую текстолитовую либо пластиковую шестерёнку от коленчатого вала. На клапаны воздействие передаётся посредством толкателей и штанг, качающих коромысла, которые расположены на общей оси.

Система смазки двигателя

Система смазки двигателя «3M3-402» – комбинированная. Шейки коленчатого и распределительного валов, втулки коромысел и верхние концы штанг смазываются под давлением, а стенки цилиндров –от разбрызгивания через специальные сопла, что расположены в отливах шатунов. Масляный насос шестерёночный, с приводом от распределительного вала. Привод выполнялся в виде шестигранника. Фильтрация масла является полнопоточной. Фильтрующий элемент располагается с левой стороны от двигателя.

Система зажигания «3M3-402»

Система зажигания является бесконтактной. Распределитель зажигания не снабжён прерывателем. Вместо него в системе имеется магнитный датчик. Сигнал для катушки формируется электронным коммутатором и разносится по свечам, все тем же бегунком в крышке трамблёра. Порядок работы цилиндров: 1-2-4-3.

Регулировка системы зажигания ЗМЗ 402 — Ремонт своими руками

От правильной настройки системы зажигания напрямую зависит работа двигателя, его экономичность и надежность. В данной статье мы рассмотрим устройство и компоненты системы зажигания ЗМЗ 402, а также порядок установки угла опережения зажигания

Элементы системы зажигания

Одной из основных систем, необходимых для удачного пуска двигателя, является система зажигания. Для бензиновых двигателей принципиальная конструкция систем зажигания отличается совсем незначительно – существуют два вида: • Контактная система • Бесконтактная система

Система зажигания состоит из следующих компонентов: 1. Катушка 2. Распределитель-прерыватель искры (трамблер) 3. Коммутатор 4. Свечи зажигания 5. Замок зажигания 6. Стартер 7. Добавочное сопротивление (в отдельных случаях)

Порядок работы системы зажигания

Для ЗМЗ 402 модели этот порядок выглядит так:

1-2-4-3

Запуск мотора автомобиля производится при повороте ключа в замке зажигания – в этот момент заряд с аккумуляторной батареи поступает на стартер, который начинает вращать коленчатый вал, приводя в действие трамблер (через привод). В этот самый момент электрический ток поступает на катушку, затем через коммутатор заряд поступает на распределитель искры (трамблер), а тот в свою очередь распределяет ток через провода на свечи цилиндров.

ВАЖНО знать, что коммутатор являет собой блок из транзисторных ключей, служащий для управления токами, которые проходят через катушку индуктивности.

Раннее зажигание

Одной из наиболее часто встречающихся проблем с системой зажигания является слишком ранний угол опережения зажигания – это когда при подаче топлива в цилиндр двигателя, рабочая смесь из бензина и воздуха в камере сгорания воспламеняется гораздо раньше подхода поршня к верхней мёртвой точке. Если начальный угол опережения зажигания установлен слишком рано, тогда могут возникнуть проблемы с работой автомобиля. Чтобы избежать этого стоит обратить внимание на признаки раннего зажигания. А это:

• Двигатель не запускается с первого раза (имеет место проворачивание коленчатого вала в обратную сторону при пуске двигателя) • Неустойчивая работа мотора на холостом ходу • Детонация несгоревшего топлива (появляется стрекочущий звук, который не исчезает при увеличении оборотов) • Нагар на свечах зажигания (полностью не сгоревшее топливо оседает на свече) • Выстрелы в глушитель (топливо сгорает из-за пропуска в работе зажигания) • Черный дым из глушителя (догорает топливо не сгоревшее в камере сгорания) • Повышенный расход топлива

Позднее зажигание

На двигателях с карбюраторной системой питания, позднее зажигание являет собой воспламенение топливной смеси в тот момент, когда поршень уже достиг верхней мертвой точки или уже прошёл ее. При такой работе двигателя увеличивается расход топлива, ухудшаются мощность и приемистость. Основными признаками позднего зажигания являются: • Проблема с запуском мотора (Нужно несколько попыток) • Вялая динамика автомобиля на ходу (двигатель глохнет, когда увеличиваются обороты) • Свечи зажигания светло-серого или белого цвета • Выстрелы в карбюратор (происходит догорание топлива во впускном коллекторе) • Перегрев двигателя (догорание смеси происходит при такте расширения, что способствует перегреву мотора)

Порядок регулировки системы зажигания

Для правильной установки зажигания на двигателе ЗМЗ 402, нужно учитывать следующие факторы: • Порядок работы двигателя 1-2-4-3

• Ротор трамблера вращается против часовой стрелки • Люфт на свече зажигания должен быть не более 0,8мм • Значение сопротивления резистора на трамблере должен быть от 5 до 8кОм • Значение сопротивления на свече зажигания колеблется от 4 до 7кОм • Сопротивление обмотки статора варьируется от 0,45кОм до 0,5кОм

Сопоставление меток

Для начала установки правильного угла опережения зажигания нужно провернуть коленчатый вал в положение, которое обозначает 5 градусов. Это делается следующим образом – нужно выставить первый цилиндр в верхней мертвой точке (окончание такта сжатия). Для этого требуется совместить среднюю метку на шкиву коленчатого вала с меткой на головке блока цилиндров.

ВНИМАНИЕ. Такт сжатия на первом цилиндре можно установить, если до этого не был демонтирован трамблер – открыв его крышку бегунок будет стоять напротив внутреннего контакта провода, соединяющегося со свечей зажигания первого цилиндра.

Если таким образом определить такт сжатия не получается, то необходимо вывернуть свечу из первого цилиндра и заткнуть отверстие ветошью или бумагой. Затем следует начать проворачивать коленчатый вал до того момента, когда пробка в виде бумаги не будет удалена при помощи воздуха, создаваемым внутри цилиндра. Это и будет момент сжатия.

Регулировка угла опережения

Далее необходимо ослабить болт октан-корректора, который находится на трамблере. Здесь пригодится гаечный ключ на 10. Затем угол опережения выставляется примерно посередине шкалы (это будет нулевой показатель). Далее все тем же ключом на 10 нужно ослабить болт-фиксатор пластинок корректор-октана. Следующим делом следует провернуть корпус распределителя таким образом, чтобы обе метки совпали – красная метка на головке ротора и метка на статоре. Когда корпус будет установлен в нужном положении, необходимо зафиксировать корпус трамблера одной рукой, а второй заворачивать болт.

Проверка правильности установки зажигания

Правильность установленного угла опережения зажигания проверяется на ходу автомобиля – на скорости 50-60кмч резко нажимается педаль газа, должна последовать кратковременная детонация (1-3сек). Если детонация после этого времени пропала, то момент выбран правильно. Более точно выставить зажигание можно при помощи стробоскопа.

Данное краткое руководство поможет своими руками выставить зажигание не прибегая к помощи специалистов в домашних условиях.

Стартер

С помощью стартера запускается двигатель, и от того насколько он исправен, зависит, поедет автомобиль или нет. Для моторов 3110 стартеры выпускают многие производители, и они также различаются по мощности.

Так выглядит стартер для автомобиля Волга 3110

Для ЗМЗ 402 по мощности существуют много видов устройств запуска двигателя, но их в основном делят на большие и малые. Малый стартер в среднем имеет мощность около 1 кВт, большой – от 1,5 до 1,8 кВт. Производителей также достаточно много разных. Наиболее известными считаются стартеры марок БАТЭ (республика Беларусь), КАТЭК, LKD, FENOX, «ПРАМО», ЗМЗ KENO.

Тюнинг

Доработать мотор ЗМЗ 402 своими руками достаточно просто. Конечно, многие автолюбители, которые практикуют тюнинг двигателя ЗМЗ 402 стараются поменять в первую очередь систему впрыска с карбюратора на моноинжектор, но в классическом тюнинге дорабатываются уже имеющееся характеристики. В этом разделе рассмотрим, какой тюнинг можно применить на 402 двигатель.

Первым, что подвергается доработки становиться поршневая группа. Так, вместо стандартного поршнекомплекта ставиться облегченный от польского производителя ATF. Таким же образом стоит заменить клапана и шатуны на более легкие. За счет снижения веса силового агрегата увеличивается крутящий момент и увеличивается мощность двигателя.

Следующим этапом становиться проточка коленчатого вала и установка вкладышей спортивного типа. Таким образом, еще больше можно уменьшить вес мотора, что позволит набирать скорость быстрее.

Отдельным этапом становиться доработка системы впрыска и выпуска выхлопных газов. Вместо родных коллекторов можно установить венгерские от компании DDR-line, которые рассчитаны именно под тюнинг двигателя ЗМЗ 402 и его модификации. Вместо родного карбюратора К-126 обычно автомобилисты ставят моноинжектор или жигулевский ОДАЗ от ВАЗ 2107. Это значительно сокращает расход топлива на пару литров. Для улучшенной подачи воздуха в камеру сгорания, монтируется воздушный фильтр нулевого сопротивления.

Неотъемлемой частью процесса становиться доработка зажигания. Так, многие знают, что существует контактное и бесконтактное, но третий вариант зажигания — это установка пуска при помощи кнопки, что не требует ключа. Эта система зажигания стала довольно распространенной, когда идет модернизация данного ДВС.

Кроме самой системы меняются также свечи, провода и катушка зажигания. Самой распространенной фирмой, которая производит тюнинговый комплект, стала BRW и ДМС. Первая — это Беларусь, а вот вторая — Россия.

На этом тюнинг 402 двигателя не заканчивается. Также, автомобилисты меняют систему охлаждения. Для этого устанавливается более совершенный и облегченный алюминиевый радиатор, помпа и силиконовые патрубки вместо стандартных. Это позволяет улучшить систему охлаждения, которая более эффективно работает на высоких оборотах и не дает силовому агрегату перегреться.

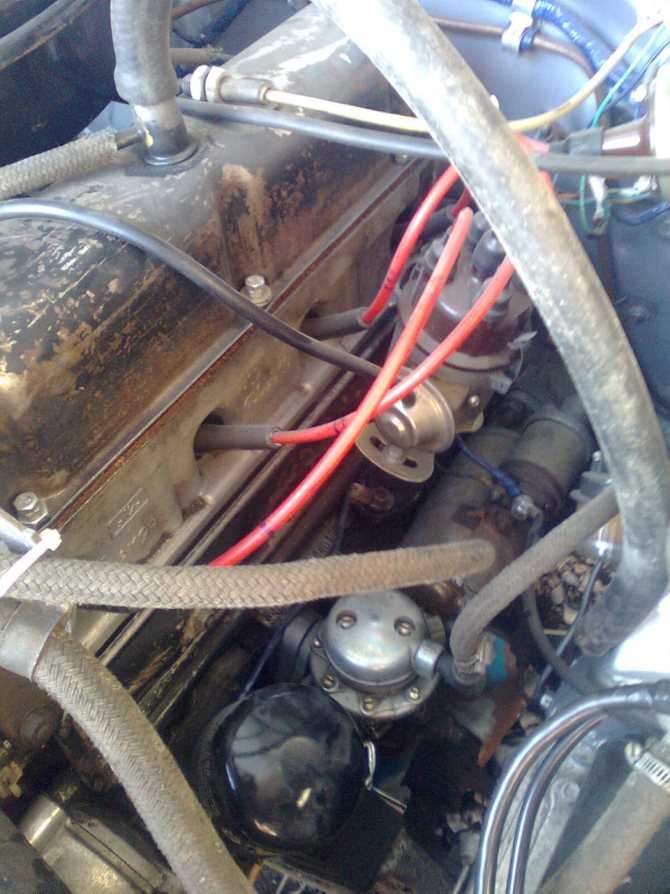

Установка трамблера с приводом

Установка трамблера с приводом производится следующим образом (все работы проводятся на работающем силовом агрегате):

1. Поворачивают распределитель против часовой стрелки.
2. Будьте готовы к тому, что обороты мотора возрастут.
3. Если автовладелец продолжит прокручивать распределитель двигателя, то силовой агрегат может перестать работать стабильно.
4. Когда обороты мотора понизятся, необходимо распределитель прокрутить по часовой стрелке.

Похожая статья Причины, если троит двигатель и моргает чек

Чтобы протестировать правильно ли все сделано, рекомендуется резко газануть на машине или, наоборот, резко затормозить и постоять немного. При этом работа движка должна быть стабильна, и он не должен заглохнуть.

Техническое обслуживание

Как правильно обслужить свой Волговский мотор? Очень редко в интернете можно найти достоверную информацию о техническом обслуживании ЗМЗ 402. В свою очередь, были найдены технические карты завода изготовителя о правильном обслуживании мотора. Итак, распишем, как проводиться ТО для 24-ки:

1. 1000 км: замена масла и масляного фильтра.
2. 8000 км: замена масла, масляного и воздушного фильтра, свечей зажигания, высоковольтных проводов, фильтра тонкой очистки топлива.
3. 17000 км: замена масла, масляного фильтра, топливного фильтра.
4. 25000 км: замена масла, масляного и воздушного фильтра, свечей зажигания, высоковольтных проводов, фильтра тонкой очистки топлива, регулировка клапанов.
5. 35000 км: замена масла, масляного фильтра, топливного фильтра, замена ремня ГРМ и генератора.
6. 45000 км и последующие: замена масла и масляного фильтра. Каждые 20000 км меняется — топливный и воздушный фильтр, регулируются клапана. Каждые 40000 км пробега — замена ремня ГРМ.

Выбор моторного масла

По сути, в двигатели ЗМЗ 402 заливают только минеральное масло. Остальные разновидности смазочных материалов – синтетические и полусинтетические – из-за входящих в их состав компонентов разъедают используемый в системе герметик, который представляет собой обычную веревку, пропитанную специальным веществом.

Впрочем, далеко не всегда это подтверждается: качественные синтетические масла могут значительно увеличить ресурс любого мотора, и 402 двигатель на инжекторе не является исключением.

Интересные факты

Двигатель ЗМЗ 402 получил довольно широкое распространение не только на территории Союза и СНГ, но и в Прибалтике, а также Германии. Так, силовой агрегат устанавливался на такие знаменитые модели, как Мерседес Бенц 302 и 115.

Похожими можно назвать двигатели, которые устанавливались на автомобили: Plymouth Valiant (1967–1976), Dodge Dart (1967–1976), Dodge Aspen и Plymouth Volaré (1976–1980), Chevrolet Nova (1967–1974), Ford Falcon (1962–1991), Volvo 140/240 (1967–1993), Mitsubishi Debonair (1964–1986).

инжектор на 402 двигатель

Добавлено: Сб Авг 05, 2006 12:58 am Заголовок сообщения: инжектор на 402 двигатель	Ответить с цитатой |
у меня газ 31029 с двигателем змз 402 хочу попробывать устоновить впрыск вместо карбюратора за основу взял фарсунки датчики бензонасос от bmw а блок управления самодельный но с аналоговым управлением сигналов кто нибудь пробывал что нибудь подобное делать

Вернуться к началу

Вернуться к началу

Вернуться к началу

Вернуться к началу

Вернуться к началу

https://mpsz.ru/forum/about.php Занимательная штука. Сейчас деньжата появятся, обязательно куплю (полный комплект, т. е. с ДД и бортовым компьютером).

Вернуться к началуВернуться к началу

Как определяли проблему на 4 горшке? Пропадала компрессия? Т.е. шли задиры. Или как то иначе?

Электрооборудование ГАЗ 3110

Как и в любом автомобиле, в электросхеме ГАЗ 3110 есть автомобильная проводка с разъемами, различные реле и датчики, предохранители, приборы, а также источники и потребители энергии. Источниками энергии являются генератор и аккумулятор, к потребителям относятся:

Схема конструкции стартера для Газ 3110

• Моторчики печки и стеклоочистителя;
• Звуковые сигналы;
• Приборы освещения;
• Элементы системы зажигания;
• Магнитола, сигнализация, а также другие потребители, установленные пользователем.

На Волге 3110 установлен электронный спидометр. Следует отметить, что на предыдущей модели ГАЗ 31029 спидометр оснащался механическим приводом (тросиком). Также в отличие от 31029 на модели 3110 появился тахометр.

Но на ГАЗовской машине сразу заработать новое устройство без проблем не может, и поэтому со спидометром и тахометром возникали различные неполадки.

У тахометра в первых моделях отмечалась следующая недоработка – стрелка прибора дрожала, показывая количество оборотов. В дальнейшем производитель довел прибор до ума, а владельцам первых авто приходилось своими руками устранять недоделки – впаивать в схему тахометра дополнительный резистор.

Тахометр от Волги 3110

После 1999 года эта проблема исчезла на машинах. Еще нужно сказать, что были разные – их выпускали во Владимире и Риге.

Инструмент для работы

Работа по регулировке зазоров клапанов требует подготовки. Размещают в удобном положении инструменты, материалы для измерений.

В инструментальном наборе обязательно наличие:

• заметочные щупов;
• торцевых, рожковых, накидных ключей;
• ключей для вывертывания свечей;
• купленных прокладок для замены отработанных аналогов;
• устройства для проворачивания коленчатого вала;
• набор минусовых, плюсовых отверток.
• неиспользованной раньше ветоши.

Наличие необходимого материала позволяет приступать к регулировочным работам.

Порядок работы цилиндров 402 двигателя

Геометрия по схеме «диаметр гильзы 92 мм, ход поршня 92 мм» позволяет мотору развивать отличный момент даже при небольших оборотах коленчатого вала.

Как уже было о сохранил нижневальную схему ГРМ (OHV) своего предшественника – «3M3-24Д». Распредвал располагается в блоке двигателя справа и приводится через мало шумящую текстолитовую либо пластиковую шестерёнку от коленчатого вала. На клапаны воздействие передаётся посредством толкателей и штанг, качающих коромысла, которые расположены на общей оси.

Система смазки двигателя «3M3-402» – комбинированная. Шейки коленчатого и распределительного валов, втулки коромысел и верхние концы штанг смазываются под давлением, а стенки цилиндров –от разбрызгивания через специальные сопла, что расположены в отливах шатунов. Масляный насос шестерёночный, с приводом от распределительного вала. Привод выполнялся в виде шестигранника. Фильтрация масла является полнопоточной. Фильтрующий элемент располагается с левой стороны от двигателя.

Система зажигания «3M3-402»

Система зажигания является бесконтактной. Распределитель зажигания не снабжён прерывателем. Вместо него в системе имеется магнитный датчик. Сигнал для катушки формируется электронным коммутатором и разносится по свечам, все тем же бегунком в крышке трамблёра. Порядок работы цилиндров: 1-2-4-3.

Об истории предприятия и двигателя «3M3-402»

3аволжский моторный завод находится в шестидесяти километрах от Горьковского автомобильного завода, и с самого дня своего основания выпускал продукцию, главным образом, для его нужд. Сначала, с 1956-го года, предприятие выпускало детали, запасные части и алюминиевое литьё для ГА3а. Но уже с 1958-го года начало работать как завод по производству двигателей – для комплектации автомобилей ГА3 и УА3.

Первый четырёхцилиндровый двигатель для «Волги ГАЗ-21» на 3M3 был выпущен в 1959 году. С 1963 года завод освоил производство не только четырёхцилиндровых «легковых» моторов, но и восьмицилиндровых – для грузовых машин «ГАЗ» и автобусов «ПАЗ». На пике своего развития 3аволжский моторный завод выпускал свыше 450 тысяч двигателей в год. Это первое в России двигателестроительное предприятие, которое сертифицировало систему менеджмента качества всего производства на соответствие требованиям международных стандартов «ИСО-9001».

С 2006 года 3аволжский моторный завод входит в машиностроительный холдинг «Соллерс». в сегодняшнем ассортименте предприятия – не только бензиновые, но и дизельные, и работающие на газе двигатели; в том числе и полностью соответствующие требованиям актуального экологического стандарта «Евро-5».

Двигатель «3M3-402» не является совершенно новой разработкой, созданной «с нуля». За основу при его создании был взят выпускавшийся с 1968 года мотор«ЗМЗ-24Д», модернизированный и оптимизированной для значительно изменившейся «Волги». Конструкционно «3M3-24Д»,в свою очередь, восходит к «сердцу» «Волги ГАЗ-21» первого поколения – мотору «3M3-21», который серийно выпускался с 1957 года.

Это были весьма прогрессивные для своего времени двигатели. Верхнеклапанные, с полусферическими камерами сгорания; с расположенными под углом (а не в ряд) клапанами; впускным коллектором на левой и выпускным на правой сторонах головки цилиндров; с цепным (а не шестерёнчатым) приводом высоко расположенного распределительного вала.

Базовый двигатель 402-го семейства – «3M3-402.10», для легковых машин, в заводской комплектации предназначался для использования 92-го бензина. А модификация для такси и микроавтобусов – «3M3-4021.10» – была рассчитаны на бензин 76-й (80-й по-нынешнему). Поэтому в процессе эксплуатации некоторые владельцы «Волг» переделывали моторы, изначально рассчитанные на высокооктановый бензин, под более недорогое, всегда и везде имеющееся в наличии низкооктановое топливо. Поскольку, несмотря на то, что в СССР бензин стоил дёшево, и расход топлива 402-го мотора был существенно выше, чем у двигателей современных машин. А 76-м бензином можно было зачастую заправляться и бесплатно – из, так сказать, «сэкономленных» на работе запасов. Ведь все грузовики-среднетоннажники работали на нём.

Регулировка системы зажигания ЗМЗ 402 — Ремонт своими руками

От правильной настройки системы зажигания напрямую зависит работа двигателя, его экономичность и надежность. В данной статье мы рассмотрим устройство и компоненты системы зажигания ЗМЗ 402, а также порядок установки угла опережения зажигания

Элементы системы зажигания

Одной из основных систем, необходимых для удачного пуска двигателя, является система зажигания. Для бензиновых двигателей принципиальная конструкция систем зажигания отличается совсем незначительно – существуют два вида: • Контактная система • Бесконтактная система

Система зажигания состоит из следующих компонентов: 1. Катушка 2. Распределитель-прерыватель искры (трамблер) 3. Коммутатор 4. Свечи зажигания 5. Замок зажигания 6. Стартер 7. Добавочное сопротивление (в отдельных случаях)

Порядок работы системы зажигания

Для ЗМЗ 402 модели этот порядок выглядит так:

1-2-4-3

Запуск мотора автомобиля производится при повороте ключа в замке зажигания – в этот момент заряд с аккумуляторной батареи поступает на стартер, который начинает вращать коленчатый вал, приводя в действие трамблер (через привод). В этот самый момент электрический ток поступает на катушку, затем через коммутатор заряд поступает на распределитель искры (трамблер), а тот в свою очередь распределяет ток через провода на свечи цилиндров.

ВАЖНО знать, что коммутатор являет собой блок из транзисторных ключей, служащий для управления токами, которые проходят через катушку индуктивности.

Раннее зажигание

Одной из наиболее часто встречающихся проблем с системой зажигания является слишком ранний угол опережения зажигания – это когда при подаче топлива в цилиндр двигателя, рабочая смесь из бензина и воздуха в камере сгорания воспламеняется гораздо раньше подхода поршня к верхней мёртвой точке. Если начальный угол опережения зажигания установлен слишком рано, тогда могут возникнуть проблемы с работой автомобиля. Чтобы избежать этого стоит обратить внимание на признаки раннего зажигания. А это:

• Двигатель не запускается с первого раза (имеет место проворачивание коленчатого вала в обратную сторону при пуске двигателя) • Неустойчивая работа мотора на холостом ходу • Детонация несгоревшего топлива (появляется стрекочущий звук, который не исчезает при увеличении оборотов) • Нагар на свечах зажигания (полностью не сгоревшее топливо оседает на свече) • Выстрелы в глушитель (топливо сгорает из-за пропуска в работе зажигания) • Черный дым из глушителя (догорает топливо не сгоревшее в камере сгорания) • Повышенный расход топлива

Позднее зажигание

На двигателях с карбюраторной системой питания, позднее зажигание являет собой воспламенение топливной смеси в тот момент, когда поршень уже достиг верхней мертвой точки или уже прошёл ее. При такой работе двигателя увеличивается расход топлива, ухудшаются мощность и приемистость. Основными признаками позднего зажигания являются: • Проблема с запуском мотора (Нужно несколько попыток) • Вялая динамика автомобиля на ходу (двигатель глохнет, когда увеличиваются обороты) • Свечи зажигания светло-серого или белого цвета • Выстрелы в карбюратор (происходит догорание топлива во впускном коллекторе) • Перегрев двигателя (догорание смеси происходит при такте расширения, что способствует перегреву мотора)

Порядок регулировки системы зажигания

Для правильной установки зажигания на двигателе ЗМЗ 402, нужно учитывать следующие факторы: • Порядок работы двигателя 1-2-4-3

• Ротор трамблера вращается против часовой стрелки • Люфт на свече зажигания должен быть не более 0,8мм • Значение сопротивления резистора на трамблере должен быть от 5 до 8кОм • Значение сопротивления на свече зажигания колеблется от 4 до 7кОм • Сопротивление обмотки статора варьируется от 0,45кОм до 0,5кОм

Сопоставление меток

Для начала установки правильного угла опережения зажигания нужно провернуть коленчатый вал в положение, которое обозначает 5 градусов. Это делается следующим образом – нужно выставить первый цилиндр в верхней мертвой точке (окончание такта сжатия). Для этого требуется совместить среднюю метку на шкиву коленчатого вала с меткой на головке блока цилиндров.

ВНИМАНИЕ. Такт сжатия на первом цилиндре можно установить, если до этого не был демонтирован трамблер – открыв его крышку бегунок будет стоять напротив внутреннего контакта провода, соединяющегося со свечей зажигания первого цилиндра.

Если таким образом определить такт сжатия не получается, то необходимо вывернуть свечу из первого цилиндра и заткнуть отверстие ветошью или бумагой. Затем следует начать проворачивать коленчатый вал до того момента, когда пробка в виде бумаги не будет удалена при помощи воздуха, создаваемым внутри цилиндра. Это и будет момент сжатия.

Регулировка угла опережения

Далее необходимо ослабить болт октан-корректора, который находится на трамблере. Здесь пригодится гаечный ключ на 10. Затем угол опережения выставляется примерно посередине шкалы (это будет нулевой показатель). Далее все тем же ключом на 10 нужно ослабить болт-фиксатор пластинок корректор-октана. Следующим делом следует провернуть корпус распределителя таким образом, чтобы обе метки совпали – красная метка на головке ротора и метка на статоре. Когда корпус будет установлен в нужном положении, необходимо зафиксировать корпус трамблера одной рукой, а второй заворачивать болт.

Проверка правильности установки зажигания

Правильность установленного угла опережения зажигания проверяется на ходу автомобиля – на скорости 50-60кмч резко нажимается педаль газа, должна последовать кратковременная детонация (1-3сек). Если детонация после этого времени пропала, то момент выбран правильно. Более точно выставить зажигание можно при помощи стробоскопа.

Данное краткое руководство поможет своими руками выставить зажигание не прибегая к помощи специалистов в домашних условиях.

Установка зажигания на различные типы двигателей

Схема своими руками

На двигателе УМЗ-421,

применяемом на автомобилях Газель и УАЗ, используется классический трамблер с механическим прерывателем, то есть контактна система зажигания. Установка момента зажигания на моторе УМЗ-421 выполняется регулировкой своими руками положения тонкой пружины в трамблере через специальное окошко. Метод таков:

1. Поставьте бегунок трамблера по первому цилиндру, а первую метку по ходу шкива — напротив штифта.
2. Снимите трамблер и убедитесь в правильном положении ножки относительно прорези. Прорезь внутри ножки должна смотреть параллельно двигателю.
3. На демонтированном распределителе зажигания УМЗ-421 пассатижами согните стойку крепления тонкой пружинки. Толстая пружина должна включаться в работу примерно на середине хода бегунка, когда вы повернёте его относительно трамблера УМЗ-421.
4. Стрелку октан-корректора поместите точно в центре шкалы.
5. На ходу, при полностью прогретом двигателе и выжатой педали акселератора должна возникать небольшая детонация, в противном случае повторяем пункт 3.
6. После завершения описанных выше манипуляций закрываем шторку регулировочного отверстия трамблера УМЗ-421.

Для двигателя ПД-23 (пусковой мотор для тракторов) допустимая величина зазора. Между электродами свечи зажигания ПД-23 составляет 0,6-0,7 мм. Перед установкой зажигания ПД-23 на мотор обязательно нужно проделать регулировку зазора. Всё это касается –

ПД—

23
.
Схема своими руками для двигателя ПД
—
23 1 – метка на корпусе муфты сцепления; 2 – метка «Заж» на маховике; 4 – контакт поводка; 5 – обозначение клемм; 6 – ось; 7 – угол между вертикальной осью магнето и осью кулачков, равный 5-10°; 8 – ось вертикальная магнето; 9 – стрелка направления вращения ротора магнето; 10 – кулачок пускового ускорителя; 11 – прорезь на пусковом ускорителе; 12 – метка ВМТ-1ц на маховике; a – установка зажигания пускового двигателя по маховику; b – вид магнето сзади; c – вид на магнето спереди.

На дизельном силовом агрегате Д-144 устанавливается опережение впрыска топлива путём вращения зубчатого шкива распределительного вала. На Д-65 ЮМЗ (трактора серии ЮМЗ, его обозначают Д-65 ЮМЗ) эта процедура производится вращением коленчатого вала. На ЗМЗ-409 установлена микропроцессорная система зажигания. По многочисленным отзывам наиболее слабым местом у ЗМЗ-409 является катушка зажигания.

Рассматриваем:

• Д-144;
• УМЗ-409;
• Д-240;
• УМЗ-421;
• ПД-23;
• Д-245;
• Д-65;
• ЮМЗ.

Стробоскоп для установки зажигания –

установить зажигание на УМЗ-421 своими руками можно при помощи стробоскопа. Для этого датчик стробоскопа соединяют с высоковольтным проводом свечи первого цилиндра на прогретом двигателе, после чего луч стробоскопа направляется на метку, которая находится на крышке газораспределительного механизма. Такая установка момента зажигания самая точная, её надо верно поставить.

Стробоскоп для установки зажигания можно сделать своими руками.

Стоимость простого устройства для определения углов опережения будет при этом существенно ниже, чем у промышленных аналогов, а точность измерений и долговечность прибора будут даже лучше. Для того чтобы правильно получился самодельный (своими руками) стробоскоп, нужен только дешёвый карманный фонарь (таких навалом в любом магазине электроприборов), подключить кусок антенного провода и ещё немного других деталей.

Схема для наглядности:

Сборка приборов ММЗ Д-240 и Д-245 своими руками занимает около 30 минут. Двигатели ММЗ Д-240 и Д-245 перед установкой опережения воспламенения горючего нуждаются в регулировке положения импульсных колёс коленчатого вала. А также, привода редуктора ММЗ Д-240 и Д-245 топливного насоса.

Схема регулировки:

Тюнинг

Доработать мотор ЗМЗ 402 своими руками достаточно просто. Конечно, многие автолюбители, которые практикуют тюнинг двигателя ЗМЗ 402 стараются поменять в первую очередь систему впрыска с карбюратора на моноинжектор, но в классическом тюнинге дорабатываются уже имеющееся характеристики. В этом разделе рассмотрим, какой тюнинг можно применить на 402 двигатель.

Первым, что подвергается доработки становиться поршневая группа. Так, вместо стандартного поршнекомплекта ставиться облегченный от польского производителя ATF. Таким же образом стоит заменить клапана и шатуны на более легкие. За счет снижения веса силового агрегата увеличивается крутящий момент и увеличивается мощность двигателя.

Следующим этапом становиться проточка коленчатого вала и установка вкладышей спортивного типа. Таким образом, еще больше можно уменьшить вес мотора, что позволит набирать скорость быстрее.

Отдельным этапом становиться доработка системы впрыска и выпуска выхлопных газов. Вместо родных коллекторов можно установить венгерские от компании DDR-line, которые рассчитаны именно под тюнинг двигателя ЗМЗ 402 и его модификации. Вместо родного карбюратора К-126 обычно автомобилисты ставят моноинжектор или жигулевский ОДАЗ от ВАЗ 2107. Это значительно сокращает расход топлива на пару литров. Для улучшенной подачи воздуха в камеру сгорания, монтируется воздушный фильтр нулевого сопротивления.

Неотъемлемой частью процесса становиться доработка зажигания. Так, многие знают, что существует контактное и бесконтактное, но третий вариант зажигания — это установка пуска при помощи кнопки, что не требует ключа. Эта система зажигания стала довольно распространенной, когда идет модернизация данного ДВС.

Кроме самой системы меняются также свечи, провода и катушка зажигания. Самой распространенной фирмой, которая производит тюнинговый комплект, стала BRW и ДМС. Первая — это Беларусь, а вот вторая — Россия.

На этом тюнинг 402 двигателя не заканчивается. Также, автомобилисты меняют систему охлаждения. Для этого устанавливается более совершенный и облегченный алюминиевый радиатор, помпа и силиконовые патрубки вместо стандартных. Это позволяет улучшить систему охлаждения, которая более эффективно работает на высоких оборотах и не дает силовому агрегату перегреться.

Важные особенности

Впоследствии двигатель претерпел некоторые изменения в системе подачи топлива в камеры сгорания. Вместо традиционного карбюратора, использовали инжекторную схему. Конструктивное обновление привело к экономии бензина, улучшило впрыск топлива. Главным положительным моментом, по мнению автомобилистов, реализация инжекторный схемы ликвидировала проблемы, возникавшие с карбюраторным узлом.

Остальное использовано из старого двигателя 402. Ничего не поменялось в эксплуатационных нормах силового агрегата. Остались прежние технические характеристики, нормы по обслуживанию. Например, инструкция по замене масла фильтра осталась в прежней редакции. Предписывалось менять после десятитысячного километрового пробега автомобиля. После 8 тысяч требовалось менять свечи зажигания на новые комплекты.

Читать дальше: Объем газового баллона под запаску

Техническое обслуживание

Как правильно обслужить свой Волговский мотор? Очень редко в интернете можно найти достоверную информацию о техническом обслуживании ЗМЗ 402. В свою очередь, были найдены технические карты завода изготовителя о правильном обслуживании мотора. Итак, распишем, как проводиться ТО для 24-ки:

1. 1000 км: замена масла и масляного фильтра.
2. 8000 км: замена масла, масляного и воздушного фильтра, свечей зажигания, высоковольтных проводов, фильтра тонкой очистки топлива.
3. 17000 км: замена масла, масляного фильтра, топливного фильтра.
4. 25000 км: замена масла, масляного и воздушного фильтра, свечей зажигания, высоковольтных проводов, фильтра тонкой очистки топлива, регулировка клапанов.
5. 35000 км: замена масла, масляного фильтра, топливного фильтра, замена ремня ГРМ и генератора.
6. 45000 км и последующие: замена масла и масляного фильтра. Каждые 20000 км меняется — топливный и воздушный фильтр, регулируются клапана. Каждые 40000 км пробега — замена ремня ГРМ.

Выбор моторного масла

По сути, в двигатели ЗМЗ 402 заливают только минеральное масло. Остальные разновидности смазочных материалов – синтетические и полусинтетические – из-за входящих в их состав компонентов разъедают используемый в системе герметик, который представляет собой обычную веревку, пропитанную специальным веществом.

Впрочем, далеко не всегда это подтверждается: качественные синтетические масла могут значительно увеличить ресурс любого мотора, и 402 двигатель на инжекторе не является исключением.

инжектор на 402 двигатель

Добавлено: Сб Авг 05, 2006 12:58 am Заголовок сообщения: инжектор на 402 двигатель	Ответить с цитатой |
у меня газ 31029 с двигателем змз 402 хочу попробывать устоновить впрыск вместо карбюратора за основу взял фарсунки датчики бензонасос от bmw а блок управления самодельный но с аналоговым управлением сигналов кто нибудь пробывал что нибудь подобное делать

Вернуться к началу

Вернуться к началу

Вернуться к началу

Вернуться к началу

Вернуться к началу

https://mpsz.ru/forum/about.php Занимательная штука. Сейчас деньжата появятся, обязательно куплю (полный комплект, т.е. с ДД и бортовым компьютером).

Вернуться к началуВернуться к началу

Как определяли проблему на 4 горшке? Пропадала компрессия? Т. е. шли задиры. Или как то иначе?

Инструмент для работы

Работа по регулировке зазоров клапанов требует подготовки. Размещают в удобном положении инструменты, материалы для измерений.

В инструментальном наборе обязательно наличие:

• заметочные щупов;
• торцевых, рожковых, накидных ключей;
• ключей для вывертывания свечей;
• купленных прокладок для замены отработанных аналогов;
• устройства для проворачивания коленчатого вала;
• набор минусовых, плюсовых отверток.
• неиспользованной раньше ветоши.

Наличие необходимого материала позволяет приступать к регулировочным работам.

Установка зажигания на различные типы двигателей

Схема своими руками

На двигателе УМЗ-421,

применяемом на автомобилях Газель и УАЗ, используется классический трамблер с механическим прерывателем, то есть контактна система зажигания. Установка момента зажигания на моторе УМЗ-421 выполняется регулировкой своими руками положения тонкой пружины в трамблере через специальное окошко. Метод таков:

1. Поставьте бегунок трамблера по первому цилиндру, а первую метку по ходу шкива — напротив штифта.
2. Снимите трамблер и убедитесь в правильном положении ножки относительно прорези. Прорезь внутри ножки должна смотреть параллельно двигателю.
3. На демонтированном распределителе зажигания УМЗ-421 пассатижами согните стойку крепления тонкой пружинки. Толстая пружина должна включаться в работу примерно на середине хода бегунка, когда вы повернёте его относительно трамблера УМЗ-421.
4. Стрелку октан-корректора поместите точно в центре шкалы.
5. На ходу, при полностью прогретом двигателе и выжатой педали акселератора должна возникать небольшая детонация, в противном случае повторяем пункт 3.
6. После завершения описанных выше манипуляций закрываем шторку регулировочного отверстия трамблера УМЗ-421.

Для двигателя ПД-23 (пусковой мотор для тракторов) допустимая величина зазора. Между электродами свечи зажигания ПД-23 составляет 0,6-0,7 мм. Перед установкой зажигания ПД-23 на мотор обязательно нужно проделать регулировку зазора. Всё это касается –

ПД—

23
.
Схема своими руками для двигателя ПД
—
23 1 – метка на корпусе муфты сцепления; 2 – метка «Заж» на маховике; 4 – контакт поводка; 5 – обозначение клемм; 6 – ось; 7 – угол между вертикальной осью магнето и осью кулачков, равный 5-10°; 8 – ось вертикальная магнето; 9 – стрелка направления вращения ротора магнето; 10 – кулачок пускового ускорителя; 11 – прорезь на пусковом ускорителе; 12 – метка ВМТ-1ц на маховике; a – установка зажигания пускового двигателя по маховику; b – вид магнето сзади; c – вид на магнето спереди.

На дизельном силовом агрегате Д-144 устанавливается опережение впрыска топлива путём вращения зубчатого шкива распределительного вала. На Д-65 ЮМЗ (трактора серии ЮМЗ, его обозначают Д-65 ЮМЗ) эта процедура производится вращением коленчатого вала. На ЗМЗ-409 установлена микропроцессорная система зажигания. По многочисленным отзывам наиболее слабым местом у ЗМЗ-409 является катушка зажигания.

Рассматриваем:

• Д-144;
• УМЗ-409;
• Д-240;
• УМЗ-421;
• ПД-23;
• Д-245;
• Д-65;
• ЮМЗ.

Стробоскоп для установки зажигания –

установить зажигание на УМЗ-421 своими руками можно при помощи стробоскопа. Для этого датчик стробоскопа соединяют с высоковольтным проводом свечи первого цилиндра на прогретом двигателе, после чего луч стробоскопа направляется на метку, которая находится на крышке газораспределительного механизма. Такая установка момента зажигания самая точная, её надо верно поставить.

Стробоскоп для установки зажигания можно сделать своими руками.

Стоимость простого устройства для определения углов опережения будет при этом существенно ниже, чем у промышленных аналогов, а точность измерений и долговечность прибора будут даже лучше. Для того чтобы правильно получился самодельный (своими руками) стробоскоп, нужен только дешёвый карманный фонарь (таких навалом в любом магазине электроприборов), подключить кусок антенного провода и ещё немного других деталей.

Схема для наглядности:

Сборка приборов ММЗ Д-240 и Д-245 своими руками занимает около 30 минут. Двигатели ММЗ Д-240 и Д-245 перед установкой опережения воспламенения горючего нуждаются в регулировке положения импульсных колёс коленчатого вала. А также, привода редуктора ММЗ Д-240 и Д-245 топливного насоса.

Схема регулировки:

Осмотр, дефектовка и ремонт ГБЦ ЗМЗ-402

После разборки головки блока все детали промыть в бензине, протереть и высушить.

Очистить камеры сгорания от нагара.

Осмотрите головку блока. При наличии трещин на перемычках между седлами клапанов или на стенках камер сгорания, следов прогара замените головку блока.

Проверить металлической линейкой и щупами, не нарушена ли плоскостность поверхности головки, прилегающей к блоку.

Для этого положите линейку ребром на поверхность головы, посередине вдоль, а затем поперек и измерьте щупами зазор между плоскостью головы и линейкой.

Если зазор превышает 0,1 мм, замените головку.

Осмотрите клапаны. При обнаружении на рабочей фаске клапана трещин, коробления тарелки, прогара, деформации стержня клапана замените клапан.

Незначительные риски и царапины на рабочей фаске клапана можно удалить притиркой.

Порядок притирки клапанов смотрим в статье — «Разборка и сборка ГБЦ».

Проверить состояние пружин клапанов. Замените искривленные, сломанные или треснутые пружины.

Проверить состояние седел клапанов. На рабочих фасках седел не должно быть следов износа, раковин, коррозии и т.п.

Мелкие повреждения (незначительные риски, царапины и т.п.) можно устранить притиркой клапанов. Более значительные дефекты устраняются шлифовкой.

При шлифовке соблюдать размеры седла, указанные на рисунке.

После притирки проверить биение фаски седла относительно отверстия в направляющей втулке клапана, максимально допустимое биение 0,05 мм.

После притирки седел притрите клапаны.

Затем тщательно очистите и продуйте головку блока сжатым воздухом, чтобы в каналах, закрытых клапанами, и в камерах сгорания не осталось абразивных частиц.

Проверить зазор между направляющими втулками и клапанами.

Зазор рассчитывается как разница между диаметром отверстия во втулке и диаметром штока клапана.

Максимально допустимый зазор 0,25 мм.

Если зазор превышает указанный, клапан и направляющую втулку необходимо заменить.

Старая втулка выпрессовывается с помощью оправки со стороны камеры сгорания.

Перед установкой новые втулки необходимо охладить в углекислом газе («сухой лед»), а головку блока нагреть до 160-175°С.

Затем вставьте втулку в головку блока так, чтобы она выступала со стороны клапанных пружин над головкой блока на 20 мм.

Втулка должна вставляться в головку свободно или с небольшим усилием. После установки расширьте отверстие во втулке до диаметра 9,0+0,022 мм.

Затем отшлифуйте седло клапана, центрируя инструмент вдоль отверстия во втулке.

8. Проверить головку блока на отсутствие трещин следующим образом. Подведите шланг сжатого воздуха к одному из отверстий рубашки охлаждения.

Заглушите все отверстия в головке блока деревянными заглушками. Опустить головку в ванну с водой и подать сжатый воздух под давлением 1,5 атм.

В местах образования трещин будут выходить пузырьки воздуха.

9. Прочистите отверстия в оси коромысла, в коромыслах и в регулировочных винтах проволокой и сжатым воздухом.

Проверить плотность посадки втулок в коромыслах.

Если втулка сидит неплотно, ее необходимо заменить, так как при работе двигателя она может провернуться и перекрыть отверстие подачи масла к штоку толкателя.

Размеры и посадки деталей ГБЦ указаны в таблицах.

Номинальные размеры ГБЦ

Имя подробности	Номинальный диаметр, мм	Имя сопряженный детали	Номинальный диаметр, мм
Руководство втулка клапана	17,0 +0,066  17,0 +0,047	Головка блока цилиндры	17,0 +0,025 17,0 -0,010
Впускной клапан	9,0 -0,050  9,0 -0,075	Руководство втулка	9,0 +0,022
Выпускной клапан	9,0 -0,075  9,0 -0,090	Руководство втулка	9,0 +0,022
Впускное сиденье клапаны	49,0 +0,125  49,0 +0,100	Головка блока	49,0 +0,017  49,0 +0,010
Седло для выпускного  клапаны	42,0 +0,125  42,0 +0,100	Головка блока	42,0 +0,017  42,0 +0,010
Ось коромысла  клапаны	22,0 -0,007  22,0 -0,021	Подставка под ось коромысло	22,0 +0,030  22,0 +0,008
Ось коромысла  клапаны	22,0 -0,007  22,0 -0,021	Втулка коромысла  клапаны	22,0 +0,028  22,0 +0,007
Втулка коромысла	23,4 +0,07  23,4 +0,04	Коромысло клапаны	23,25 +0,045
Заглушка	17,0 +0,115 17,0 +0,080	Ось коромысла  клапаны	17,0 ±0,035

Установка сопрягаемых деталей головки блока цилиндров

Имя подробности	Зазор, мм		Напряжение, мм
	мин	макс.	мин	макс.
Руководство втулка клапана	—	—	0,022	0,076
Впускной клапан	0,05	0,97	—	—
Выпускной клапан	0,075	0,117	—	—
Впускное сиденье клапаны	—	—	0,083	0,135
Седло для выпускного  клапаны	—	—	0,083	0,135
Ось коромысла  клапаны	0,015	0,051	—	—
Ось коромысла  клапаны	0,014	0,049	—	—
Втулка коромысла	—	—	0,145	0,220
Заглушка	—	—	0,145	0,150

Какой двигатель лучше на «Газель»: сравнение и фото

При покупке коммерческого транспорта важно обращать внимание не только на грузоподъемность и другие характеристики, но и на двигатель. «ГАЗель» — самый популярный малотоннажный коммерческий автомобиль в России. Эта машина выпускается серийно с 1994 года. За это время на нее устанавливались различные силовые установки. О том, какой двигатель лучше на «ГАЗель», мы расскажем в нашей сегодняшней статье.

Разновидности силовых установок

Изначально эти автомобили собирались с Заволжского моторного завода. Все они имеют рядное расположение цилиндров. С 1994 по 2003 год на ГАЗель устанавливался двигатель 402 (карбюраторный). Что лучше выбрать – рассмотрим позже. С выходом нового поколения «ГАЗель» (это 2003 год) линейка двигателей пополнилась еще одним силовым агрегатом. Это двигатель ЗМЗ-406. Через год на «ГАЗель» был установлен более модернизированный агрегат, получивший маркировку ЗМЗ-405. Каковы особенности этих силовых агрегатов? Рассмотрим каждый из них в отдельности.

ЗМЗ-402

Бензиновый четырехцилиндровый двигатель с карбюраторной системой питания. Это модифицированная версия двигателя ЗМЗ-24Д, который устанавливался на «Волги» еще в советское время. Двигатель имеет мощность 100 лошадиных сил при рабочем объеме цилиндров 2,44 литра. Двигатель имеет 2 клапана на цилиндр. Что говорят об этом моторе? Владельцы говорят, что этот двигатель тяжело выдерживает нагрузку. ЗМЗ-402 не предназначен для коммерческих автомобилей. Это легковой автомобиль с низким крутящим моментом. Среди прочих недостатков владельцы отмечают высокий риск перегрева. Ввиду того, что двигатель постоянно подвергается нагрузкам, греется блок и головка. Мотор имеет небольшой ресурс (около 150 тысяч километров). Также двигатель требует регулярной настройки и чистки карбюратора. Что касается плюсов, то ЗМЗ-402 имеет очень простую конструкцию и очень ремонтопригоден. Стоимость капитального ремонта этого двигателя на порядок ниже, чем у современных аналогов. По расходу топлива этот агрегат самый прожорливый. Тема экономичности 402 мотора знакома автомобилистам еще со времен советской «Волги». Загруженная «ГАЗель» потребляет в городе не менее 19литров на 100 км. Зимой этот показатель может достигать 22-х. Использовать эту технику разумно только при установке ГБО.

ЗМЗ-406

Этот двигатель объемом 2,3 литра развивает мощность 145 лошадиных сил. Это новая линейка агрегатов с 16-клапанным механизмом ГРМ. Однако привод газораспределительного механизма по-прежнему осуществляется цепью. Мотор имеет карбюраторную систему питания, но обладает высоким крутящим моментом, что так важно для коммерческого транспорта. Основные преимущества – более высокий ресурс и мощность. Какой двигатель лучше для ГАЗели? Чтобы ответить на этот вопрос, необходимо выделить отрицательные стороны 406-го мотора. Из недостатков отзывы отмечают сложность устройства хронометража. В первую очередь это натяжители цепи. Элемент со временем растягивается и к 100 тысячам требует замены. Также в конструкции используется архаичная конструкция поршневых колец. Из-за этого наблюдается маслоур и большой расход топлива. «ГАЗель» с этим двигателем тратит около 15-20 литров в зависимости от режима работы.

ЗМЗ-405

Это более совершенный агрегат, построенный на базе 406-го двигателя. Имеет более современный, инжекторный впрыск. При объеме 2,5 литра развивает мощность 152 лошадиные силы. Также в конструкции была изменена поршневая группа. Это сильно чувствуется при разгоне.
405-й мотор гораздо бодрее, нежели 406-й — говорят отзывы. Также у этого агрегата более умеренный «аппетит». На 100 километров пути он потребляет от 16 до 18 литров топлива. Следует учитывать, что этот параметр может отличаться, так как ГАЗель имеет разную высоту кабины (паруса) и может перевозить грузы разного тоннажа.

Что доработано?

Отвечая на вопрос о том, какой двигатель лучше поставить на «ГАЗель», стоит рассмотреть технические усовершенствования этого агрегата. В этот двигатель были внесены небольшие конструктивные изменения. Итак, инженеры доработали головку блока, устранив каналы системы холостого хода. Вес ГБЦ уменьшен на 1,3 килограмма. Если на 406-м двигателе использовалась безасбестовая прокладка ГБЦ, то на 405-м — двухслойная металлическая деталь. Обеспечивает лучшую герметизацию каналов системы охлаждения, смазки и газовых соединений. Таким образом, инженерам удалось добиться наилучшей герметизации стыков в ответственных местах. Кстати, этот мотор стал первым в линейке, официально отвечавшей требованиям «Евро-3».

Что в итоге?

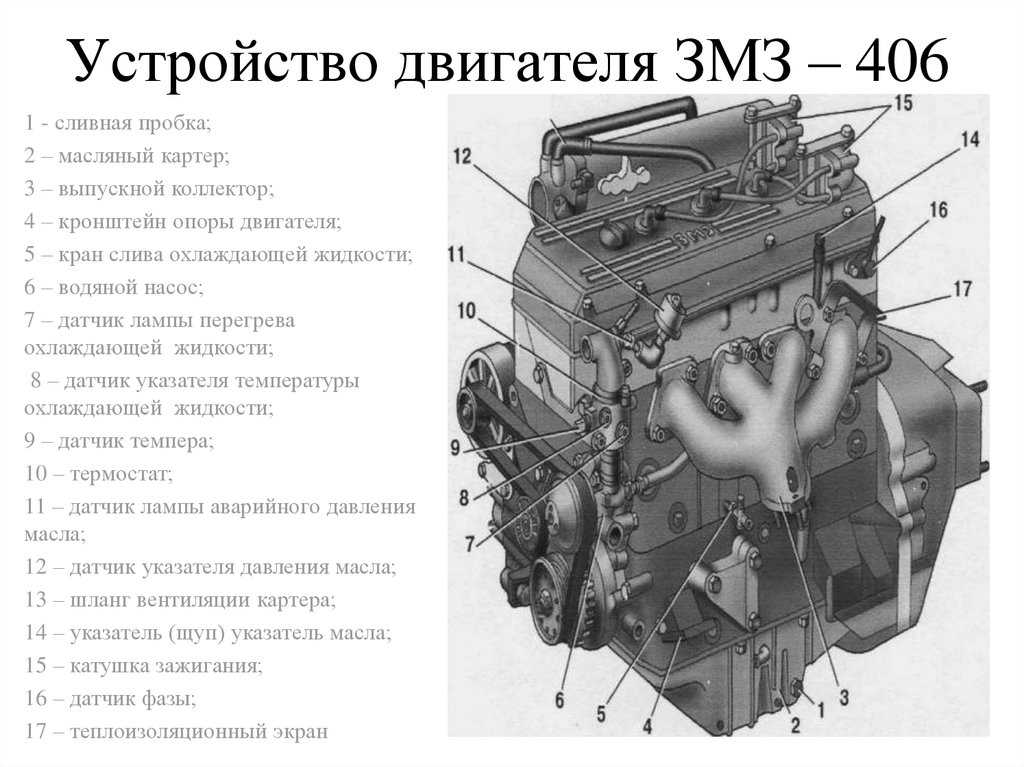

Так какой двигатель лучше — 402 или 406? «ГАЗель», укомплектованная первым двигателем, очень медленно набирает скорость и тяжело переносит нагрузки. Из-за этого двигатель перегревается и расходует масло. Какой двигатель лучше для ГАЗели? Что касается двигателя 406, то это отличная альтернатива между 402-м и 405-м. Стоимость «ГАЗели» с этим двигателем на порядок ниже, чем с инжекторным агрегатом. При этом двигатель 406 имеет современный 16-клапанный механизм ГРМ и огромный потенциал для тюнинга. При желании его можно форсировать, заменив поршневую группу на Ульяновскую. Главный недостаток этого мотора – карбюратор. Сейчас специалистов, занимающихся их настройкой, очень мало. Но карбюратор требует постоянного обслуживания и регулировки. Если учесть, какой двигатель лучше — 405 или 406 для «ГАЗели», то явным лидером будет ЗМЗ-405.
