Подшипники представляют собой технические устройства, основным назначением которых является передача движения и усилия. Являются самыми распространенными деталями технического оборудования, они упрощают вращение и способствуют снижению трения. Подшипники воспринимают радиальные и осевые нагрузки, приложенные к валу или оси, передают их на корпус, раму или иные части конструкции механизма. При этом подшипники способны удерживать вал в пространстве, обеспечивать вращение, качание или линейное перемещение с минимальными энергопотерями.
Шведская компании SKF является мировым лидером по производству подшипников и одним из крупнейших производителей подшипниковой стали. Отличаются компактными размерами, небольшим весом, продолжительной работой при повышенных скоростях вращения. К тому же они обладают устойчивостью параметров при различных динамиках скоростей, выполняются в отменном качестве, обладают высокой степенью надежности и долговечности в использовании.
Каталог продукции СКФ
Линейный диапазон продукции SKF включает в себя следующие подшипники:
Шариковые самоустанавливающиеся подшипники. Имеют два ряда шариков, катящихся каждый по своему желобу на внутреннем кольце, и наружное кольцо со сферической дорожкой качения. Они всегда имеют сепаратор, удерживающий шарики на постоянном расстоянии друг от друга. Внутреннее и наружное кольцо могут наклоняться друг относительно друга, при этом центры колец всегда совпадают. Устройства способны компенсировать угловой перекос на небольшой, от 1,5 до 3 градусов угол, между валом и корпусом.
Роликовые сферические радиальные подшипники. Отличаются способностью к самоцентрированию и обладают очень высокой надежностью. Устройства пригодны для больших нагрузок радиальных и осевых направлений и работы в условиях перекоса между кольцами, а специальные исполнения – для ударных и вибрационных воздействий.
На внутреннем кольце сферического роликоподшипника под одинаковыми углами к его оси расположены две дорожки качения, по которым катятся бочкообразные ролики, зафиксированные сепаратором.
Дорожка качения наружного кольца имеет сферическую форму, которая позволяет роликам и свободно катиться по ней, и допускать самоустановку.

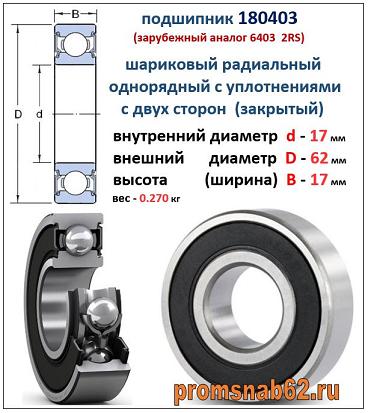

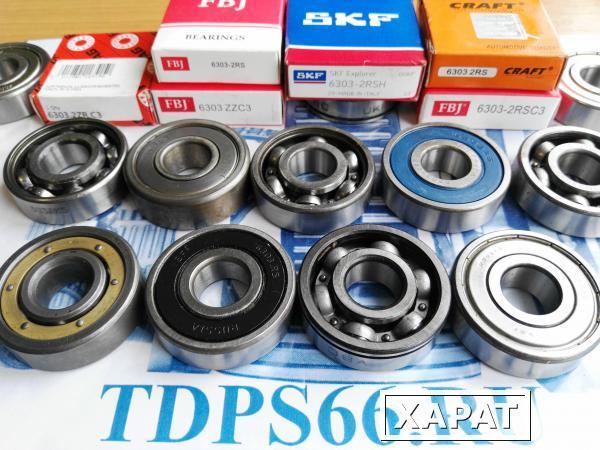

Шариковые радиальные подшипники. Являются наиболее широко используемым универсальным типом подшипников. Отличаются низким трением, простотой монтажа и меньшей потребностью в техобслуживании по сравнению с подшипниками других типов. Конструкция оптимизирована для обеспечения низкого уровня шума и вибрации, что позволяет им работать с высокими частотами вращения. Устройства воспринимают радиальные и осевые нагрузки в обоих направлениях.
Каталог подшипников SKF содержит большой ассортимент радиальных подшипников разных конструкций, исполнений и типоразмеров. Помимо стандартных подшипников радиальные шарикоподшипники SKF Explorer представляют широкие возможности в отношении исполнений по индивидуальным требованиям, что дает преимущества в областях применениях со специфическими требованиями.
Миниатюрные подшипники. В основном подшипники такого размера (внутренний диаметр не более 10 мм.
) — радиальные. Очень редко встречаются радиально-упорные и упорные подшипники. Миниатюрные подшипники могут иметь открытое и закрытое исполнение, с фланцем и без. Изготавливаются из хромированной или нержавеющей стали.
Роликовые цилиндрические радиальные подшипники. Имеют множество различных конструкций, размеров и серий. Наиболее распространены однорядные роликоподшипники с цилиндрическими роликами и сепаратором.
Сепараторные подшипники могут работать при большой радиальной нагрузке и высокой скорости вращения. Бессепараторные подшипники могут работать при очень большой радиальной нагрузке и умеренной скорости вращения.
По свойствам восприятия сил, цилиндрические подшипники делится на радиальные роликовые и упорные подшипники. Радиальные роликовые подшипники воспринимают только радиальные нагрузки, соответственно, упорные подшипники воспринимают только осевые нагрузки.
Шариковые радиально-упорные подшипники. Устройства оборудованы дорожками качения на внутреннем и наружном кольцах, смещенные относительно друг друга вдоль оси подшипника.
Такая конструкция позволяет подшипникам воспринимать комбинированные нагрузки, то есть нагрузки, одновременно действующие в радиальном и осевом направлениях.
Осевая грузоподъемность радиально-упорных шарикоподшипников возрастает с увеличением угла контакта, т.е. линии, соединяющей точки контакта шарика с дорожками качения. По ним комбинированная нагрузка передается от одной дорожки качения на другую.
Конические роликовые подшипники. Устройства созданы для восприятия комбинированных нагрузок, в том числе одновременно действующих радиальной и осевой нагрузок. Чтобы обеспечить правильное качение и низкое трение, поверхности конических роликов образуют угол с осью подшипника. Их вершины сходятся на оси подшипника в одной точке.
Для обеспечения потребности многих применений конические подшипники производятся во многих исполнениях и размерах.
Шариковые упорные подшипники. Предназначены для восприятия только осевых нагрузок, они не должны подвергаться радиальному нагружению.
Изготавливаются в исполнении для восприятия нагрузки в одном направлении (одинарные) и в исполнении для восприятия осевой нагрузки в двух противоположных направлениях (двойные).
Комбинированные игольчатые роликоподшипники. Состоят из радиального игольчатого роликоподшипника, совмещенного с упорным подшипником. Могут воспринимать как радиальные, так и осевые нагрузки.
Устройства особенно подходят в случаях, когда другие фиксирующие подшипниковые узлы занимают слишком много места, при высоких осевых нагрузках и частотах вращения, или когда условия смазывания не подходят для применения узлов с простыми упорными кольцами.
SKF поставляет три базовых типа комбинированных игольчатых роликоподшипников: радиально-упорные, упорные и упорные цилиндрические роликовые подшипники с игольчатыми роликами.
Игольчатые сферические радиальные подшипники. Представляют собой роликоподшипники с цилиндрическими роликами малого диаметра, которые имеют значительную длину по отношению к их диаметру.
Модифицированный профиль зоны контакта роликов с дорожкой качения предотвращает концентрацию пиковых напряжений. Это способствует увеличению срока службы подшипников.
Сферические подшипники скольжения. Предназначены для работы с небольшими скоростями и способны компенсировать перекос, а также осуществлять колебательные движения. Отличаются очень высокой грузоподъемностью, минимальными эксплуатационными затратами, длительным сроком службы. Устройства обладают высокой надежностью даже в тяжелых условиях работы, простой и компактной конструкцией с небольшим количеством составных частей, а также высокой стабильностью характеристик в течение всего срока службы.
Радиально-упорные сферические подшипники скольжения. Предназначены для эксплуатации в условиях нагрузок с постоянным направлением и не требуют техобслуживания. Один радиально-упорный сферический подшипник скольжения может выдерживать только осевые нагрузки в одном направлении. Под воздействием радиальных нагрузок в подшипнике возникает сила, действующая в осевом направлении, которой должна противодействовать равная сила, действующая в противоположном направлении.
Поэтому радиально-упорные подшипники обычно устанавливается в паре с другими подшипниками.
Цилиндрические упорные роликовые подшипники. Снабжены роликами цилиндрической формы. Высота ролика примерно равна его диаметру. Могут работать под очень большими осевыми нагрузками, радиальные и комбинированные нагрузки к ним прикладывать нельзя. Также они устойчивы к ударным нагрузкам и способны воспринимать угловой перекос.
Ступичные подшипники. Со времени появления автомобиля компания SKF занимает лидирующие позиции в области разработки технологий ступичных подшипников.
Устройства поставляются на конвейеры большинства автопроизводителей в мире, включая подшипники для автомобилей высокой мощности с большой грузоподъемностью. Все подшипники уплотнены и заполнены высококачественной пластичной смазкой на весь срок службы.
Шарнирные головки. Представляют собой шарнирные подшипники скольжения, помещенные в корпус с окончанием в виде стержня крепления. Стержень шарнирной головки монтируется благодаря резьбе (по умолчанию — правой).
Устройства используются для обеспечения надежного соединения корпуса с валом, в особенности, когда их взаимные перемещения не являются прямолинейными.
Игольчатые самоустанавливающиеся подшипники. Характеризуются высокой радиальной грузоподъемностью при малом поперечном размере в радиальном направлении.
Имеют наружное кольцо со сферической (выпуклой) наружной поверхностью. Два полимерных посадочных кольца со сферической (вогнутой) внутренней поверхностью вставлены в штампованную стальную втулку и посажены поверх наружного кольца.
Используются в механическом оборудовании, когда нужно сочетание компактности и грузоподъемности: конвейерные ролики, планетарные редукторы, зубчатые передачи постоянного зацепления, шестеренчатые насосы, шкивы, опорные ролики, крестовины карданных валов, рабочий электроинструмент и др.
Шариковые подшипники линейного перемещения. Компактные и простые в монтаже подшипники, с уплотнениями или без. Могут поставляться как в стандартом исполнении, так и в коррозиестойком.
Устройства способных работать при сверхвысоких нагрузках.
Обладают высокой статической грузоподъемностью и восприимчивы к ударным нагрузкам. Особенностью этих подшипников является способность самосмазывания при нормальных условиях эксплуатации, что сводит необходимость технического обслуживания к минимуму.
Большинство узлов линейного перемещения в стандартном исполнении производятся в комплекте с самоустанавливающимися линейными подшипниками для устранения несоосности.
Каталог подшипников SKF в Челябинске
Подшипники и сопутствующая продукция от производителя SKF известна и популярна по всему миру. Если вам необходима продукция именно от этого производителя, вы сможете просмотреть наш каталог подшипников SKF. Пользоваться им удобно: вы просто вбиваете номер нужного подшипника, а затем получаете всю необходимую информацию о наличии, доступном количестве и стоимости.
Каталог подшипников SKF выполнен удобным для клиента образом. При необходимости вы сможете отсортировать все позиции по наличию, цене, доступности.
Или выбрать диапазон стоимости. А если у вас появляются какие-то вопросы, вы всегда сможете связаться с операторами компании Абсолют-Шар в Челябинске и оперативно их прояснить.
О производителе
Компания SKF существует уже более ста лет. Ее основал изобретатель самоустанавливающегося шарикоподшипника с двумя рядами тел качения. Инженеры компании сегодня неустанно трудятся над усовершенствованием конструкции своих подшипников, работают над изобретением новых моделей и типоразмеров. SKF считается одним из самых популярных производителей качественной подшипниковой продукции, в год выпускается более 600 миллионов штук.
95% существующих в мире типоразмеров подшипников изготавливается на заводах SKF. Эти заводы расположены в двадцати странах мира, всего их насчитывается 140. Производитель постоянно расширяется, каталог подшипников пополняется новыми позициями, запчасти от SKF ставятся при сборке машин ведущих автомобильных конструкторов.
Подшипниковая продукция SKF
В каталоге подшипниковой продукции от SKF вы найдете:
- шарикоподшипники;
- роликоподшипники;
- подшипниковые узлы.
Все подшипники от SKF изготавливаются в соответствии с экологическими требованиями. Компания пропагандирует политику защиты окружающей среды, выпускает исключительно качественную продукцию, обязательно проходящую контроль. Стандартам безопасности и качества все оригинальные подшипники от SKF соответствуют, европейскими сертификатами это подтверждается.
При изготовлении используются инновационные технологии, оборудование для производства современное. 90 лет работы на рынке подшипниковой продукции дают о себе знать: производитель выпускает действительно качественные запчасти, которые ставятся в качестве оригинальных на многие автомобили и другую технику. Если у вас установлены подшипники этого производителя как родные, вам стоит и замену осуществлять на соответствующие, а не подбирать аналоговые.
На нашем сайте вы найдёте большой выбор продукции от SKF, так же через поиск вы сможете найти необходимые именно вам типоразмеры. Вы просто вводите их номер, а затем осуществляете заказ через сайт либо по телефону.
Ряд типоразмеров, отсутствующих в настоящий момент на складе, мы можем привезти по индивидуальному заказу. Подшипники этой компании отличаются высоким качеством, а ассортимент удовлетворяет практически любым потребностям. На все модели распространяется гарантия от производителя.
Звоните нам и заказывайте подшипники от SKF уже сейчас!
Каталог подшипников SKF| Таблица размеров и номеров подшипников skf pdf
Предисловие
S Каталог подшипников качения KF разделен на два основных раздела: технический раздел и раздел продукции. В техническом разделе описывается, как выбирать и применять подшипники качения SKF, и рассматриваются восемь основных тем, отмеченных печатными вкладками от A до H. Раздел, посвященный продуктам, разделен на главы по типам продуктов. Каждая глава содержит конкретную информацию о подшипнике SKF типа 9.0008 и его дополнительные варианты и таблицы продуктов. Каждая глава продукта отмечена язычками с легко узнаваемым значком.
Быстрый доступ к подробным данным о продукте осуществляется через номер таблицы продуктов или Таблицу размеров подшипников SKF . Номера таблиц продуктов указаны в начале каталога продуктов, в начале каждой главы о продукте и в указателе продуктов в конце каталога.
В этом каталоге представлен стандартный ассортимент подшипников качения SKF, обычно используемых в промышленности. Чтобы обеспечить высочайшее качество и обслуживание клиентов, эти продукты доступны по всему миру через каналы продаж SKF. Для получения информации о сроках поставки и доставке обратитесь к местному представителю SKF или авторизованному дистрибьютору SKF.
Данные в этом каталоге отражают самые современные технологии и производственные возможности SKF по состоянию на 2012 год. Данные, содержащиеся в нем, могут отличаться от предыдущих каталогов из-за перепроектирования, технологических разработок или пересмотренных методов расчета. SKF оставляет за собой право постоянно совершенствовать свою продукцию в отношении материалов, конструкции и методов производства, обусловленных развитием технологий.
В этом каталоге содержится подробная информация о стандартных подшипниках качения SKF, нескольких специально разработанных изделиях и принадлежностях для подшипников. Разработанные продукты включают в себя блоки кодирования двигателя, которые могут измерять скорость и направление вращения, полимерные подшипники и подшипники качения, предназначенные для выполнения дополнительных требований, таких как:
• экстремальные температуры
• электрическая изоляция
• сухая смазка
• недостаточная смазка
• быстрые изменения скорости
• высокий уровень вибрации
• колебательные движения
Первый раздел, содержащий общую техническую информацию, призван помочь читателю сделать выбор лучшие, наиболее эффективные продукты для конкретного применения. В этом разделе подробно обсуждаются срок службы подшипников, скоростные возможности, фрикон, общие соображения конструкции и смазки. Информация об установке и обслуживании также включена. Более подробная практическая информация о монтаже и техническом обслуживании содержится в руководстве SKF по техническому обслуживанию подшипников (ISBN 9789197896641).
Быстрый поиск сведений о продукте
Быстрый доступ к подробным данным о продукте —
через номер таблицы продуктов. Номера таблицы продуктов
перечислены в оглавлении
в начале каталога, в таблице содержания
в начале каждой главы о продуктах и
в указателе продуктов в конце каталога
.
Идентификация продуктов
Обозначения продуктов для подшипников качения SKF
обычно содержат информацию о медведе
и дополнительные функции. Чтобы указать подшипник SKF
или найти дополнительную информацию о нем,
, есть три варианта:
• Указатель продукта
Указатель продукта в конце списка каталогов
перечисляет обозначения серий и соотносит их
с типом подшипника и направляющими. , читатель к
соответствующей главе продукта и таблице продукта
.
• Таблицы обозначений
Обозначения изделий в каждом изделии, глава
расположены на страницах, предшествующих таблицам продуктов
.
Эти диаграммы определяют, что com
использует только префиксы обозначения и суффиксы
.
• Текстовый указатель
Текстовый указатель в конце каталога
содержит суффиксы обозначений в алфавитном порядке
. Они напечатаны жирным шрифтом для быстрого просмотра
.
Последние разработки
По сравнению с предыдущим каталогом основные обновления содержания включают в себя добавление подшипников Y и игольчатых роликоподшипников, а также следующих рекомендуемых продуктов: Энергоэффективные подшипники SKF .
Чтобы удовлетворить постоянно растущий спрос на снижение энергопотребления, SKF разработала класс энергоэффективности SKF Energy Efficient (E2) для подшипников качения. Подшипники SKF E2 характеризуются моментом трения в подшипнике Подшипники SKF Energy Efficient обозначаются префиксом E2.
- Принципы выбора и применения подшипников SKF
- Основы подшипников
- Выбор размера подшипника
- Трение
- Скорости
- Особенности подшипников
- Особенности конструкции
- Смазка
- Монтаж, демонтаж и уход за подшипниками
0 Количество 3 шт. | Блок | Преобразование | |||
| Длина | дюйм | 1 мм | 0,03937 дюйма | 1 дюйм | 25,40 мм |
| стопа | 1 м | 3,281 фута | 1 фут | 0,3048 м | |
| двор | 1 м | 1,094 ярда. | 1 ярд. | 0,9144 м | |
| миля | 1 км | 0,6214 миль. | 1 миль. | 1 609 км | |
| Зона | квадратный дюйм | 1 мм2 | 0,00155 кв.м | 1 кв. | 645,16 мм2 |
| квадратных фута | 1 м2 | 10,76 кв. футов | 1 кв. фут | 0,0929 м2 | |
| Том | кубический дюйм | 1 см3 | 0,061 куб.дюйм | 1 куб. дюйм | 16 387 см3 |
| кубический фут | 1 м3 | 35 куб. футов | 1 куб. фут | 0,02832 м3 | |
| имперские галлоны | 1 л | 0,22 галлона | 1 галлон | 4,5461 л | |
| Галлон США | 1 л | 0,2642 галлона США | 1 галлон США | 3,7854 л | |
| Скорость, скорость | футов в секунду миль в час | 1 м/с | 3,28 фута/с | 1 фут/с | 0,30480 м/с |
| 1 км/ч | 0,6214 мили в час | 1 миля в час | 1609 км/ч | ||
| Масса | унции | 1 г | 0,03527 унций. | 1 унция. | 28 350 г |
| фунт | 1 кг | 2,205 фунта | 1 фунт | 0,45359 кг | |
| короткая тонна | 1 тонна | 1,1023 короткая тонна | 1 короткая тонна | 0,90719 тонн | |
| длинная тонна | 1 тонна | 0,9842 длинная тонна | 1 длинная тонна | 1 0161 тонна | |
| фунта на кубический дюйм | 1 г/см3 | 0,0361 фунт/куб. дюйм | 1 фунт/куб. дюйм | 27 680 г/см3 | |
| Сила | фунт-сила | 1 Н | 0,225 фунт-сила. | 1 фунт силы. | 4,4482 Н |
| Давление, Напряжение | фунтов на квадратный дюйм | 1 МПа | 145 фунтов на кв. дюйм | 1 фунт/кв. дюйм | 6,8948 ¥ 103 Па |
| 1 Н/мм2 | 145 фунтов на кв. дюйм | ||||
| 1 бар | 14,5 фунтов на кв. дюйм | 1 фунт/кв. дюйм | 0,068948 бар | ||
| Момент | фунт-сила дюйм | 1 Н·м | 8,85 фунт-сила-дюйм | 1 фунт-сила-дюйм | 0,113 Н·м |
| Мощность | фут-фунта в секунду | 1 Вт | 0,7376 фут-фунт-сила/с | 1 фут-фунт-сила/с | 1,3558 Вт |
| лошадиных сил | 1 кВт | 1,36 л. с. | 1 л.с. | 0,736 кВт | |
| Температура | степень | по Цельсию | tС = 0,555 (тФ – 32) | по Фаренгейту | tF = 1,8 tC + 32 |
Сопутствующий продукт
Последние сообщения
Почтовые теги: #СКФ
Радиальный шарикоподшипник SKF, однорядный, внутренний диаметр 9 мм, внешний диаметр 26 мм, ширина 8 мм, экранированный с обеих сторон Артикул: 629-2Z-SKF
Перейти к содержимому
Медлер Северная Америка
0,00 $ Корзина
Поиск товаров
- Описание
- Дополнительная информация
| 629-2Z-СКФ | |
| d [мм] | 9 |
| D [мм] | 26 |
| B [мм] | 8 |
| Тип | beidseitig Deckscheiben |
Номинальная нагрузка дин. C [кН] | 4,75 |
| Номинальная нагрузка стат. C0 [кН] | 1,96 |
| Максимальная скорость [мин 1] | 30.000 |
| Вес [г] | 20 |
СТРАНИЦА ПРОДУКТА В КАТАЛОГЕ
CAD-ФАЙЛЫ (щелкните, чтобы загрузить)
Если вам нужна доработка или изготовление изделия на заказ, пожалуйста, свяжитесь с нами напрямую с вашим запросом.
Предоставленные 3D-модели, изображения и технические чертежи выполнены с разумной тщательностью. Тем не менее ответственность за точность и правильность этих данных исключена.
Однорядные радиальные шарикоподшипникиМатериал: Подшипниковая сталь. – Стандартные шарикоподшипники высшего качества. – Самый распространенный тип подшипника. — Используется для высокой скорости. – неприхотливость в использовании и обслуживании. – На выбор: Открытая, с металлическими щитками без трения 2Z (= ZZ).
или с контактными резиновыми уплотнениями 2РС1/2РШ. Температурный диапазон: от -30°C до +90°С (в зависимости от типа смазки), кратковременно до +110°С. Другие версии или другие типы подшипников по запросу.
Доставка в течение 1-2 недель
Радиальный шарикоподшипник SKF, однорядный, внутренний диаметр 9 мм, внешний диаметр 26 мм, ширина 8 мм, экранированный с обеих сторон Артикул: 629-2Z-SKF количество
| Количество | Цена |
|---|---|
| 1 — 9 | 5,97 $ |
| 10 — 24 | 5,87 $ |
| 25 — 49 | 5,77 $ |
