технические характеристики, описание и особенности конструкции

Разработка самосвала, который должен был прийти на замену недостаточно удачной модели ЗИС-150, началась в 1953 году. Получившийся в результате ЗИЛ-130 мог перевозить до 4 т груза.

Расчет разработчиков был на то, что машина вберет в себя все лучшее, что было накоплено в опыте автомобилестроения за все годы работы. Все инженерные решения были достаточно технологичны для осуществления поставленных задач.

В итоге получилось целое семейство модификаций, для которых предусматривалась возможность монтажа разнообразных надстроек.

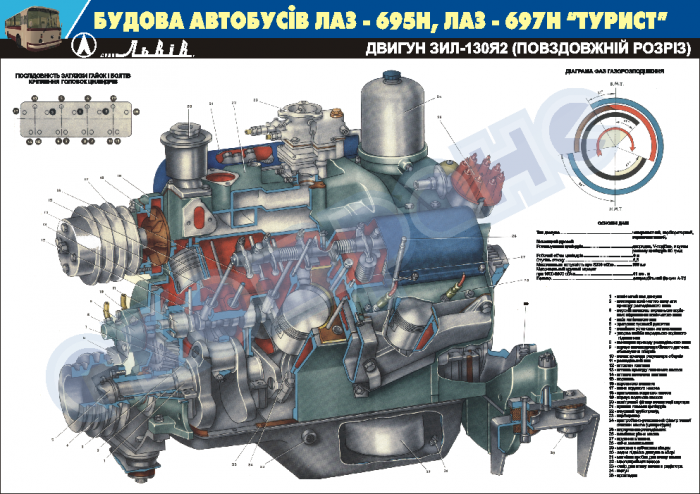

Двигатель ЗИЛа-130 и его технические характеристики

Изначально для автомобиля-сельхозника был предусмотрен экспериментальный двигатель карбюраторного типа. Шесть цилиндров, входящих в конструкцию, были расположены буквой «V».

Рабочий объем такого агрегата составлял 5 200 куб. см, а проектная мощность – 135 л. с. при 3 200 оборотах в минуту.

Развал блоков цилиндров составлял 90 градусов. Но на ближайших испытаниях выяснилось, что таких технических характеристик недостаточно, и возможность развивать необходимые динамические качества у машины отсутствует.

Следующим этапом разработки стало использование восьми цилиндров, расположенных по тому же принципу. Такая модернизация дала мощность в 150 л. с.

Производство предыдущей модели двигателя было свернуто по причине значительных конструктивных недостатков.

Новый двигатель давал машине возможность развить до 90 км/ч. Клапаны на этом четырехтактном моторе находятся сверху.

При максимальной мощности обороты составляют 3 000 в минуту при уровне сжатия в 6,5. Рабочий объем цилиндров такого двигателя — 5 996 куб. см.

Карбюратор К-88 характеризуется двухкамерным строением, верхним расположением и падающим потоком.

В конструкции используются экономайзерное устройство и насос для ускорения, работающий механически. Он снабжен пневматическим центробежным регулятором количества оборотов коленвала.

Смазка мотора происходит в комбинированном режиме по принципу разбрызгивания и с использованием давления. На начальных этапах в этот механизм было включено устройство глубокой фильтрации. Выглядело оно как набор тонких пластин из стали.

Для высокой очистки применялась центрифуга с реактивным приводом.

Топливный насос обеспечивает принудительное питание двигателя. Он создан по диафрагменному типу Б-9 с одним выпускным и двумя впускными клапанами. Для работы модель использует бензин А-76.

Принудительная система обдува картера имеет закрытый тип. Двухступенчатая очистка воздуха происходит посредством фильтра ВМ-16.

Закрытая система охлаждения имеет жидкостную специфику, заключающуюся в принудительной циркуляции охлаждающего состава с применением водяного насоса.

Технические характеристики компрессора и КПП ЗИЛа-130

В составе этого механизма имеются два поршня, которые крутит коленвал. Ему же вращение передает шкив, который, в свою очередь, объединен с другим фрикционным колесом вала вентилятора.

Соединительным элементом этой конструкции является клиновидный ремень.

Комбинированная смазочная система заключается в подаче масла в мотор, который охлаждается с помощью специальной жидкости. Вся эта конструкция связана с общим устройством понижения температуры двигателя.

Компрессор ЗИЛа 130-й модели является важной составляющей тормозной системы машины. Его функция в этой конструкции заключается в нагнетании воздуха в пневматическую систему.

Располагается компрессор на головке блока с его справой стороны. Рабочий объем такого устройства составляет 215 куб. см. Он способен показывать производительность 210 л в минуту. При этом потребляет всего 2,1 кВт мощности. Заявленная частота вращения находится на уровне 2 000 оборотов в минуту.

В тот момент, когда в системе, работающей по пневматическому принципу, давление составит 700 кПа, сработает контроллер давления. После этого воздух перестанет поступать в баллоны. В таком случае деятельность компрессора теряет смысл.

Мотор тратит мощность на поддержание работы этой системы, а напор воздуха при этом не нужен.

Среди типичных поломок этого узла можно выделить:

  • износ поршневых колец;
  • истирание уплотнителей коленвала;
  • засорение трубки удаления масла;
  • повреждение головок шатунов, расположенных снизу.

Все эти детали можно при необходимости легко заменить на новые. Выявить неисправность позволяют различные шумы и повышенное количество масла в конденсате.

Для долгой работы этого узла необходимо проверить, хорошо ли прикреплен компрессор к двигателю, крепко ли затянуты гайки на шпильках, вращающих головку, прочно ли зафиксирован шкив. Ежедневно необходимо проверять степень натяжения ремня.

Каждые 50 000 км предполагают проведение технического обслуживания, во время которого очищаются все поршневые клапаны, каналы воздухоотводов, пружины и седла.

Коробка передач, используемая в конструкции ЗИЛа-130, появилась среди разработок завода в 1961 г. Технические характеристики модели предполагают трехходовое строение. Главное передаточное число — 6,23. Этот узел характеризуется пятью скоростями.

Все шестерни конструкции находятся в постоянном сцеплении, кроме первой ступени и заднего хода.

В устройстве КПП используются два синхронизатора, выполненных по инерционному типу. Они используются для включения от второй до пятой передач. Ручной тормоз барабанного вида – это еще одна составляющая коробки передач на ЗИЛе-130.

В 1967 г. конструкция КПП претерпела некоторые изменения: в ней появился передний подшипник для ведомого вала, шейка вала изменила свою конструкцию. Вместо игольчатого подшипника появился сепаратор.

В новом варианте отсутствовало стопорное кольцо. Чтобы вода не попадала в КПП в момент преодоления брода или интенсивных осадков, ручка переключения скоростей изолирована с помощью резинового уплотнителя в виде чехла с хомутом.

С помощью специальной пасты производитель защитил крышку коробки и люков, поверхность картера КПП и другие элементы конструкции.

Внутреннее пространство проветривается через вентиляционную трубку.

На верхней бобышке узла выбит заводской номер для простоты его идентификации. Картер такой коробки изготовлен из чугуна высокого качества, что позволяет значительно продлить срок его эксплуатации.

Ведущий, промежуточный и ведомый валы отлиты из прочнейшей стали, как и блок шестерен с его осью. Все это направлено на обеспечение максимального срока эксплуатации данного узла.

Автокран на базе ЗИЛ-130 и его технические характеристики

В сочетании с рассматриваемой моделью, как пишут во многих книгах, может быть использован автокран КС-2561Е, грузоподъемность которого составляет 6,3 т. Такое устройство оснащено механическим приводом.

Шасси снабжено стабилизатором и торсионным валом.

Важно! Откидные выносные опоры оснащены пружинными балансирами, которые можно смонтировать, используя автомобильные домкраты. Для вращения опорно-поворотного устройства используют роликовую конструкцию.

В качестве главного стрелового оборудования применяется невыдвижной решетчатый элемент. Основная стрела имеет базовую длину 8 м, при этом вылет варьируется от 3,3 до 7 м.

Если использовать выносные опоры, то грузоподъемность составит 6,3 т, без таких дополнений – лишь 1,1 т. В движении модель может поднять до 1,6 т, при этом скорость поднимания составит от 0,97 до 13,1 м/мин.

Грузоподъемность ЗИЛа-130

Показатели грузоподъемности модели варьировались в процессе модернизации автомобиля. Изначально машина могла поднять лишь 4 т, но вскоре эта цифра увеличилась до 5 т благодаря большому запасу прочности механизма.

После 1977 г. ЗИЛ-130 менялся еще больше: кроме внешнего вида модель стала справляться с грузом массой до 6 т.

Бортовой автомобиль с колесной базой 4х2 имеет полную массу 10 425 кг. Автопоезд может достигать по весу 18 525 кг. При этом максимально возможная нагрузка на переднюю ось составляет порядка 2 625 кг.

Задняя ось выдерживает 7 900 кг. В бак такой машины помещается до 170 л топлива.

Модификации грузовика ЗИЛ-130

Обилие выпущенных и запланированных к выпуску модификаций показывает всесторонние возможности модели:

  • 130А выполняет функции бортового тягача. В сумме с прицепом он весит 8 т;
  • 130Г – это бортовой длиннобазный грузовой автомобиль с платформой;
  • 130В – тягач седельной системы, характеризующийся укороченной колесной базой;
  • 130ВТ – в этой разновидности основным преимуществом является усиленный задний мост;
  • 130Б – это самосвал для сельхоздеятельности.

Модели с усиленным задним мостом показали повышение общего веса, что могло негативно повлиять на показатель общей производительности. При этом тягово-динамические характеристики улучшились. Более простые модели укомплектовывались односкоростным мостом.

Модификация 130Г вышла с конвейера в 1972 г.

и работала с прицепом. Основное различие между машинами проявлялось в конструкции мостов, а также в оснащении.

Некоторые модели получили возможность работать на сжиженном нефтяном газе (ЗИЛ-138В1, ЗИЛ-138Д2). На базе этой машины даже создавались серийные пожарные автомобили:

  • АЦ-30(130)-63,
  • АЦ-40(130)-63Б,
  • АН-30(130)-64,
  • АЦ-40(130Е)-126,
  • АН-40(130Е)-127,
  • АГ-24(130)-198 и другие.

Универсальность ЗИЛа 130-й модели позволяет использовать его для разнообразных целей. Благодаря этому фактору такой автомобиль станет хорошим вложением денег.

Высококачественная сборка и большой запас прочности обеспечат длительную работу в любых погодных и дорожных условиях.

Зил-130

Опытные модификации[ | ]

  • ЗИЛ-130Л (1957—1960) — бортовой, с рядным 6-цилиндровым двигателем ЗИЛ-120ВК мощностью 130—140 л. с., без оснастки для работы с прицепом.
  • ЗИЛ-130ГЛ (1957) — бортовой длиннобазный (база 4500 мм), с рядным 6-цилиндровым двигателем ЗИЛ-120ВК мощностью 130—140 л. с., без оснастки для работы с прицепом.
  • ЗИЛ-130ВЛ (1960) — седельный тягач с рядным 6-цилиндровым двигателем ЗИЛ-120ВК мощностью 130—140 л. с.
  • ЗИЛ-130М (1961) — бортовой, с V-образным 8-цилиндровым двигателем ЗИЛ-130М мощностью 135—138 л. с. с рабочим объёмом 5,5 л, без оснастки для работы с прицепом.
  • ЗИЛ-130ГМ (1961) — бортовой длиннобазный (база 4500 мм), с V-образным 8-цилиндровым двигателем ЗИЛ-130М мощностью 135—138 л. с.с рабочим объёмом 5,5 л, без оснастки для работы с прицепом.
  • ЗИЛ-130А (1961) — бортовой тягач с двухскоростным задним мостом, оборудованный комбинированным тормозным краном, тягово-сцепным устройством, пневмо- и электровыводами для подключения тормозной системы и электроприборов прицепа.
  • ЗИЛ-130АУ (1961) — бортовой тягач с двухскоростным задним мостом, оборудованный комбинированным тормозным краном, тягово-сцепным устройством, пневмо- и электровыводами для подключения тормозной системы и электроприборов прицепа, грузоподъёмностью 5500 кг с усиленной рамой и подвеской.
  • ЗИЛ-130ГУ — бортовой длиннобазный (база 4500 мм) грузоподъёмностью 5500 кг с усиленной рамой и подвеской. Под этим индексом в дальнейшем (с 1977 года) в ограниченных количествах стал выпускаться бортовой грузовик с особо длинной базой (5600 мм).
  • ЗИЛ-130В (1961) — седельный тягач с двухскоростным задним мостом.
  • ЗИЛ-130ВТ (1962) — седельный тягач с усиленным двухскоростным задним мостом.
  • ЗИЛ-130В2 — седельный тягач с колёсной базой 3800 мм.
  • ЗИЛ-130Д (1961) — шасси с двухскоростным задним мостом под промышленный самосвал (колёсная база 3300 мм).
  • ЗИЛ-130Б (1961) — шасси под сельскохозяйственный самосвал (колёсная база 3800 мм).
  • ЗИЛ-130Н (1961) — гидрофицированный седельный тягач с коробкой отбора мощности и насосом для работы с самосвальным полуприцепом-зерновозом ММЗ-812.
  • ЗИЛ-130А1 (1962) — бортовой тягач с односкоростным задним мостом, оборудованный комбинированным тормозным краном, тягово-сцепным устройством, пневмо- и электровыводами для подключения тормозной системы и электроприборов прицепа.
  • ЗИЛ-Э130 — бортовой, с алюминиевой платформой.
  • ЗИЛ-130В1С (1974) — седельный тягач для районов Севера. Кроме северной комплектации в отличие от серийного ЗИЛ-130В1 имел колёсную базу 3800 мм и снабжался двумя запасными колёсами, крепившимися в вертикальной стойке позади кабины, а также петлёй для вытаскивания, устанавливавшейся на задней поперечине рамы. Выпущен опытно-промышленной серией.
  • ЗИЛ-130ГМД (1981) — бортовой длиннобазный (база 4500 мм), с дизельным двигателем и интегральным оперением.
  • ЗИЛ-Э138АВ (1981) — газобаллонный седельный тягач для работы на сжатом газе. Колёсная база 3800 мм, 8 газовых баллонов.
  • ЗИЛ-138АБ (1982) — газобаллонное шасси для работы на сжатом природном газе и бензине А-76, с двигателем ЗИЛ-138А мощностью 120 л. с. и степенью сжатия 6,5; оборудованное комбинированным тормозным краном, тягово-сцепным устройством, пневмо- и электровыводами для подключения тормозной системы и электроприборов прицепа, под самосвал-тягач ЗИЛ-ММЗ-45054 (колёсная база 3800 мм).
    Не пошло в серию в связи с неготовностью ММЗ к производству самосвальной надстройки. В дальнейшем получило наименование ЗИЛ-496110 и выпускалось с 1987 года.
  • ЗИЛ-138ИБ (1982) — газобаллонное шасси для работы на сжатом природном газе и бензине АИ-93, с двигателем ЗИЛ-138И мощностью 135 л. с. и степенью сжатия 8,0; оборудованное комбинированным тормозным краном, тягово-сцепным устройством, пневмо- и электровыводами для подключения тормозной системы и электроприборов прицепа, под модификацию самосвала-тягача ЗИЛ-ММЗ-45054. Не пошло в серию из-за неготовности ММЗ к производству самосвальной надстройки.

С 1986 года в соответствии с ОСТ 37.001-269-83 автомобили семейства ЗИЛ-130 получили новые индексы: ЗИЛ-431410 (ЗИЛ-130), ЗИЛ-431510 (ЗИЛ-130Г), ЗИЛ-441510 (ЗИЛ-130В1), ЗИЛ-431810 (ЗИЛ-138), ЗИЛ-431610 (ЗИЛ-138А) и т. д.

Источник

Устройство

Самосвал дизель ЗИЛ на шасси 130-й модели – среднетоннажная машина, предназначенная для использования на строительных работах, в дорожном строительстве, а также в сельском хозяйстве. Автомобиль отличался надежностью, ремонтопригодностью, простотой конструкции и комфортом в кабине.

Двигатель

Базовым двигателем, устанавливаемым практически на все модификации ЗИЛ-130, был 8-цилиндровый, V-образный, жидкостного охлаждения мотор, являвшийся дефорсированной версией силового агрегата, использовавшегося на представительском автомобиле ЗИЛ-111.

Экспортные версии машин могли комплектоваться двигателями зарубежного производства:

  • Perkins 6.345, дизельный мотор мощностью 140 л.с.
  • Valmet 411BS, 4-цилиндровый дизельный двигатель мощностью 125 л.с.
  • Leyland 0.400, 6-цилиндровый дизельный мотор мощностью 135 л.с.

На машины, предназначенные для использования при низких температурах, в районах с холодным климатом, предусмотрена была установка предпускового обогревателя.

С 1977 года выпускались модификации двигателя, рассчитанные на использование природного газа в качестве топлива. Такие моторы получили обозначение ЗИЛ-138.

Гидравлика

Гидравлическая система подъема и опускания кузова состоит из бака для рабочей жидкости емкостью 17 л, механического насоса, приводящегося в действие от вала коробки отбора мощности, и гидроцилиндра подъема кузова. Коробка отбора мощности имела привод от задней передачи КПП и обеспечивала значение передачи мощности в 4.5 л.с. Схема гидравлики самосвала ЗИЛ-ММЗ-555 на базе ЗИЛ-130

Трансмиссия

Автомобиль имеет привод на заднюю ось, используется сухое однодисковое сцепление и механическая, с двумя синхронизаторами на второй-третьей и четвертой-пятой передачах, пятиступенчатая КПП с постоянным зацеплением шестерен передач, за исключением первой и задней.

КПП передает крутящий момент к заднему мосту через карданный вал. Стандартная модель ЗИЛ-130(колхозник) и удлиненная модификация используют 2 вала с промежуточной опорой, которая закреплена на раме. Короткобазная модификация оснащалась одним валом, для которого не требовалась промежуточная опора.

Рулевое управление

В рулевом управлении, что было внове для автомобильного производства в СССР, применялся гидроусилитель, двойной насос лопастного действия которого приводился во вращение от коленчатого вала двигателя при помощи ремня. Схема переключения передач самосвала ЗИЛ-130

Элекросистема

Электросистема – однопроводная, 12-вольтовая. Использовался аккумулятор емкостью 90 А/ч (6СТ-90-ЭМ), установленный генератор переменного тока 32.3701 обеспечивал максимальное значение 60 А. На двигателях ЗИЛ-157Д применялся генератор постоянного тока Г108-В.

Тормозная система

На автомобиле установлены барабанные тормоза на всех колесах. В действие приводятся пневматической системой. Запас воздуха хранится в специальном баллоне под давлением, которое обеспечивается механическом компрессором, приводимым в действие от шкива водяного насоса ременной передачей. Производительность двухцилиндрового компрессора при 2000 об/мин – 220 л/мин.

Стояночный тормоз – барабанного типа, блокирующий карданный вал.

Кузов

В зависимости от модификации, использовались разные самосвальные кузова. Короткобазные модификации ЗИЛ-ММЗ-555 не предусматривали разгрузку в боковые стороны. Такая возможность была у длиннобазной «сельскохозяйственной» модели 554.

Модификации автомобиля ЗИЛ

ЗИЛ, в годы своего производства, был настолько популярным, что количество модификаций, вряд ли кто-то сможет подсчитать. Это связано с его массовым использованием и самостоятельных, не заводских, установках различных платформ.

Но машиностроительный завод-производитель создал для автомобиля ЗИЛ такие платформы и модификации, которые используются в некоторых странах и по сегодняшний день. Самые популярные из них:

  1. Пожарная машина. В СССР, в 70-80 года, парк пожарных автомобилей в стране, состоял практически на сто процентов из грузовиков ЗИЛ;
  2. Автовышка. Распространенная и востребованная модификация ЗИЛа, которая служила многие годы во многих городах всего мира;


Модификация ЗИЛ «Автовышка»

  1. Цистерна. Грузовой автомобиль для перевоза жидкостей. Начиная от воды, заканчивая молоком. Не редко в каких автомобиля перевозилась живая рыба;


Модификация ЗИЛ «Цистерна»

  1. Нанос. Служба насосных передвижных станций во многих городах базировалась именно на грузовиках ЗИЛ;


Модификация ЗИЛ «Вакуумная откачка»

  1. Автокраны и экскаваторы. Такие платформы устанавливались на эти автомобили ничуть не реже остальных;


Модификация ЗИЛ «Автокран»

  1. Мусоро- и снегоуборочные модификации. С установкой контейнеров для сбора мусора, а также ковшей и снегоочистительного оборудования — служили во многих городах СССР;


Модификация ЗИЛ «Мусоровоз»

  1. Будочные конструкции. Устанавливались для перевозки людей и инструментальной базы в самых разных отраслях и сферах;


Модификация ЗИЛ «Будка»

Естественно, это самая малая часть всех модификаций, которые были применены к грузовому автомобилю ЗИЛ. Но, еще одну — военную, стоит выделить отдельно.

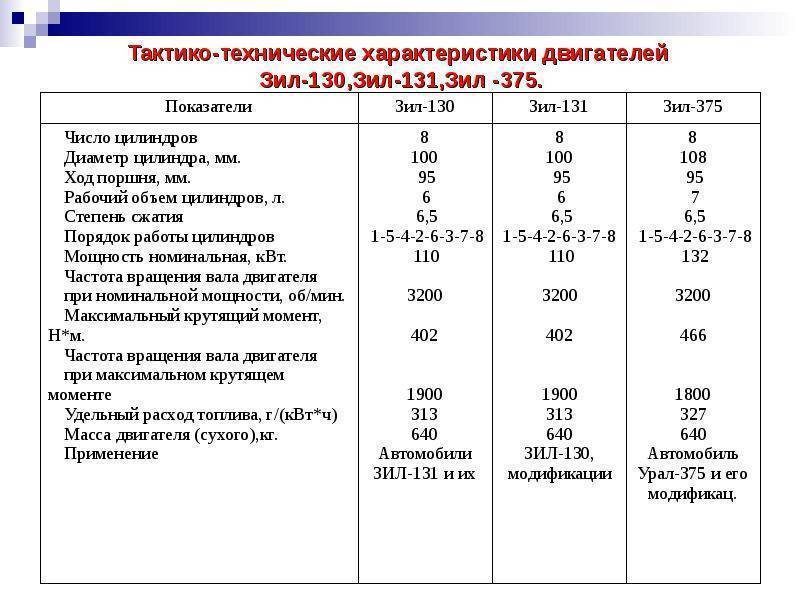

Технические характеристики

Мотор ЗИЛ 130 имеет форму V-образной восьмерки, которая часто применялась на советских грузовиках. Это считается третий двигатель по надежности, после ЯМЗ и КАМАЗ. Данный силовой агрегат также устанавливался на грузовики ГАЗ 53, как переделка, но широкого применения эта доработка не нашла.

Основные технические характеристики:

НаименованияХарактеристика
Завод выпускаИмени Ленина
Модель130
Тип питанияБензин/Газ
Объем6.0 литра (5969 см куб)
Мощностные характеристики150 лошадиных сил
Количество цилиндров8
Количество клапанов16
Расход на 100 км, литров32
Диаметр цилиндра100
Степень сжатия6,5 — 6,7
ВпрыскКарбюратор
ОхлаждениеЖидкость

Сам корпус силового агрегата был выполнен из чугуна. Основная масса блоков цилиндра того времени исполнялась именно из этого материала, поскольку он был дешевый и легко обрабатывался. А вот головка блока уже была сделана с алюминия, а точнее легкого алюминия (в состав входил свинец и железо, но не более 1%).

В основном такие двигатели были предназначены для низкооктанового бензина А-76 или А-80. С удорожанием горючего, многие автопарки стали переводить эти моторы на газ, поскольку это было выгоднее с экономической стороны, даже при расходе в 40 литров пропана или бутана на каждые 100 км пробега.

Виды систем зажигания

Ремонт, продажа, замена снятие и установка блоков ABS АВС в СВАО — Алуфьево, Бибирево, Отрадное

Любые СЗ независимо от типа привода подразделяются на три типа:

  1. Контактный. Такой тип системы является устаревший, на сегодняшний день он встречается не так часто, обычно контактные СЗ используются в автомобилях отечественного производства. Принцип функционирования в данном случае заключается в создании электрических сигналов, образующихся благодаря распределителю.
  2. или БСЗ, которая также именуется транзисторной. Принцип работы основан на функционировании коммутатора.
  3. Электронный вариант является одним из наиболее современных и дорогих по стоимости устройств, которые устанавливаются только на новые машины. Такой тип полностью отличается от двух описанных выше, поскольку обладает более сложной конструкцией, отвечающей не только за момент зажигания, но и прочие параметры машины.

Контактная система зажигания

Такой СЗ с приводом встречается достаточно часто сегодня, поскольку старые отечественные автомобили используются в нашей стране до сих пор миллионами автолюбителей. Одним из основных достоинств такой СЗ является надежность. Из-за того, что конструкция системы довольно простая, сама контактная часть очень редко ломается. Однако, если механизм выходит из строя, произвести ремонт узла даже своими руками будет не так сложно, поскольку все детали стоят не дорого, а сам ремонт довольно простой.

Следует также отметить, что такой узел состоит из таких элементов: АКБ, генератор, катушка зажигания, привод, свечи, распределитель и прерыватель, конденсатор. Принцип работы данного узла довольно простой — на СЗ передается напряжение от генераторного устройства. В тот момент, когда такт сжатия близится к концу, на контактах свечки появляется искры, поджигающая топливо.

Бесконтактный тип системы

Большая часть современных машин невысокой и средней стоимости российского производства оборудуются бесконтактной СЗ.

По сравнению с контактной, это тип обладает определенными достоинствами:

  1. Искра, которая вырабатывается, обладает более высокой мощностью, получаемой в итоге увеличенного напряжения на вторичной обмотке.
  2. Бесконтактная СЗ оборудуется электромагнитным генератором, благодаря которому достигается стабильное функционирование и передача энергии во все необходимые механизмы. Соответственно, это положительно влияет на сохранение и выработку силовым агрегатом большей мощности. При правильной работе мотора можно достичь экономии бензина.
  3. Удобство в плане технического обслуживания. Бесконтактная СЗ требует единственного условия для того, чтобы обеспечить ее нормальную работу и долгий ресурс эксплуатации — вал привода трамблера необходимо периодически смазывать. Специалисты рекомендуют осуществлять эту процедуру не реже, чем каждые 10 тысяч км пробега.

Единственным недостатком является сложность ремонта в случае поломки узла. Чтобы произвести ремонт своими силами, необходимо будет правильно осуществить диагностику поломки, а для этого требуется специальное оборудование. Как показывает практика, решить неисправность своими руками всегда практически невозможно.

Электронный тип системы

Электронный вариант СЗ с приводом ставится сегодня на все современные авто европейского, азиатского, а также американского производства. В результате установки этой СЗ у водителя отпадает необходимость регулярной диагностики контактов на предмет окисления и решения проблем с перебоями в работе зажигания. Следует отметить, что угол опережения в электронном варианте всегда настроить легче, вторичное напряжение на практике всегда функционирует более стабильно. Более того, горючая смесь в цилиндрах силового агрегата почти всегда сгорает полностью.

Разумеется электронный вариант также имеет некоторые недостатки. К примеру, осуществить ремонт своими силами такого типа СЗ фактически невозможно. Для диагностики потребуется современное оборудование, которое есть только на СТО.

Выявление проблем и поломок данной системы

Вопросы и ответы Итак, система зажигания в автомобиле ЗИЛ 130, как и любой механизм, пусть даже на такой грозной, и казалось бы, вечной машине, может ломаться. Но для того, чтобы понять, что именно вышло из строя и как это починить, необходимо знать какие бывают неисправности, об этом и поговорим.

Основными и самыми простейшими признаками того, что с системой зажигания что-то не так, являются следующие:

  • Двигатель запускается с трудом или не с первого раза. Столкнувшийся с данной проблемой сразу определит ее, ведь машина будет тяжело заводиться, а также издавать характерные звуки при повороте ключа зажигания.
  • Потеря оборотов при работе двигателя на холостом ходу. Тут стоит присматриваться к датчикам на панели, если обороты плавают с разбегом более чем в 500 об/м, стоит срочно бить тревогу.
  • Снижение динамики и просадка в мощности двигателя. Этот фактор определяется при разгоне, бывалый водитель сразу заметить, когда его машина станет хуже разгоняться.
  • Увеличившийся расход топлива. Чтобы обнаружить этот признак, следует знать сколько горючего потребляет ваша машина в разных скоростных режимах и следить за тем, как часто вы стали посещать заправки.

Если вы заметили хотя бы один из перечисленных выше пунктов, стоит заглянуть под капот и проверить, в порядке ли система зажигания вашего ЗИЛ 130, а для этого стоит знать куда смотреть, что делать и каких правил безопасности придерживаться.

Проверка прохождения тока

Первым шагом будет осуществляться проверка выработки искры в свечах вашего ЗИЛ 130, так как возможно, разряд банально не доходит до нужного места. Самым простым решением для этого будет подключение новой свечи к проводу высокого напряжения и попытка завести двигатель. Для этого вам понадобится помощник, ведь вы должны визуально определить, образуется ли разряд на контактах свечи. Если электрический заряд не пришел, проверьте все соединения и стыки проводов на наличие коррозийных образований, излишков влаги и посадку контактов, ведь именно такие мелочи чаще всего становятся причиной поломки.

Если же проверка не дала никаких результатов, или после очищения поврежденных мест проблема не исчезла, необходимо отслеживать образование искры в обратном порядке. Для этого ей нужно пройти обратный путь от свечи, по проводу высокого напряжения к контакту распределителя, далее к катушке зажигания и прийти к блоку управления, однако это лучше проделывать со знанием дела и соответствующим диагностическим оборудованием.

Проверьте также наличие искрообразования на свечах во всех цилиндрах, ведь если искра отсутствует только на одной свече, проблема, скорее всего, кроется на промежутке между соответствующей свечой и распределителем. Если же ток не приходит во все цилиндры, то неполадки, скорее всего, именно в блоке управления или его выходах.

Проверка момента зажигания

Слишком раннее, или наоборот позднее зажигание, также может быть причиной неисправности системы. Ведь если искра образуется слишком рано, топливовоздушная смесь еще не успеет прийти в систему, если поздно, то процесс горения также будет затруднен по известным причинам.

Чтобы проверить этот момент вам потребуется две вещи, это: лампа-стробоскоп и тестер. Далее проверка осуществляется просто посредством схемы и установки привода вакуумного регулятора и наблюдением за смещением показателей на перечисленных выше приборах.

Таким же образом можно отрегулировать процесс момента зажигания в более позднюю или раннюю стороны, осуществляя настройки на пониженных или повышенных оборотах двигателя, однако это лучше доверить специалистам, разбирающимся в заводских показателях вашей машины и знающим свое дело.

Почему мотоблок глохнет при нагрузке?

Проблема, когда мотоблок работает с периодическими проглохами и не развивает обороты – едва не самая распространенная среди бензиновых и дизельных агрегатов. Если мотоблок заводится и глохнет, основные причины этого явления следует искать в топливоподающей и зажигательной системе, неисправности которых могут проявиться уже после 5 минут работы.

Если мотоблок не развивает обороты и самопроизвольно глохнет, необходимо проверить:

  • аэрофильтр – при его засоренности производят очистку его поверхности, промывают или продувают пылесосом.
  • качество заправляемого горючего;
  • зажигательную систему – ее диагностику начинают со свечи, по внешнему состоянию которой судят о функциональности зажигания.

Кроме свечи, другими поломками зажигания мотоблока являются:

  • неправильный зазор между электродами;
  • механические повреждения электроцепи;
  • неотрегулированный угол между магнитной частью и катушкой.

Их ремонт своими руками допускается, если это предусмотрено руководством пользователя к конкретной модели мотоблока;

  • глушитель — мотор глохнет при работе и не развивает обороты по вине засоренного глушителя. Чтобы освободить его от продуктов горения, он замачивается в воде с моющими средствами и после промывки – просушивается;
  • карбюратор, настройка которого может быть неверной;
  • цилиндропоршневые детали, из-за которых мотора не развивает обороты под нагрузкой. Проверить это можно только компрессометром.

Бывает и так, что культиватор резко глохнет при наклоне в обе стороны или только влево или вправо. Чаще всего это возникает по вине недостаточного уровня масла. В момент наклона может срабатывать датчик остатка смазки в картере, который автоматически блокирует мотор.

Кабина и кузов

В первую очередь, изменился внешний вид кабины. Она приобрела угловатые, четко обозначенные, без плавных переходов очертания. Корпус полностью выполнен из металла, имеет общую основу. Однако, компоновка его не совсем стандартна. Главное отличие заключается в том, что крылья, капот и передняя решетка изготовлены единой жесткой деталью. Доступ к двигателю обеспечивается подъемом этой конструкции вверх и вперед на шарнирах, которые закреплены за передним бампером на силовой раме автомобиля. При этом ремонтировать двигатель стало очень удобно, доступ открывается ко всем системам двигателя. Со временем такой способ был упразднён из-за некоторых неудобств в эксплуатации.


Фотография ЗИЛ-4331

В последующих версиях модели капот открывается обычным «аллигаторным» способом. На фронтовой части грузовика «ЗИЛ-4331» установлен новый передний бампер, в который вмонтированы передние фары и поворотники. Причем, конструктивно они расположены таким образом, чтобы была наименьшая опасность их повреждения при случайном столкновении. Внутри салон стал более комфортабельным. Удобное сиденье водителя подрессорено и имеет регулировки во всех направлениях. Рядом могут располагаться два пассажира. Среднее сиденье поднимается, и образуется столик. Большая площадь остекления кабины и боковые зеркала позволяют полностью контролировать дорожную обстановку. Кабина ЗИЛ модели «4331» оснащается отличной тепло- и звукоизоляцией, что позволяет разговаривать внутри грузовика, не повышая голоса, а также не испытывать неудобств из-за холодной погоды. Имеется три посадочных места, одно из них – водительское. Одной из наиболее популярных стала модификация со спальным местом, появившаяся в начале 90-х годов.


Бортовой ЗИЛ-4331

Модель получила универсальную «юбку» бампера, обтекатели по бокам кузова и драгфойлер, установленный на крыше. ЗИЛ-4331, в сравнении с иностранными аналогами, выделялся значительно меньшей стоимостью. Помимо кабины, рассчитанной на трех человек, производилась и версии с 2-рядным вариантом кабины с 7 посадочными местами. Кузов ЗИЛ-4331 бортовой представляет собой деревянную платформу с металлическими поперечными брусьями основания, с откидными задним и боковыми бортами. В конструкции кузова предусмотрена возможность установки надставных бортов и тента с каркасом.

ЗИЛ-130: история

Прежде чем выйти на дороги общего пользования, ЗИЛ-130 прошел немалый путь от разработки и испытаний до выпуска первой опытной партии. Первые шаги на пути создания автомобиля были сделаны в 1957 году. Советским инженерам понадобилось пять лет и титанические усилия, чтобы соотнести мощность автомобиля с его рабочими характеристиками и подобрать подходящий силовой агрегат.

Первая опытная партия ЗИЛ-130 сошла с конвейера завода-изготовителя в 1962 году. Признание пользователей автомобили получили только в 1963-м. Наконец, в 1964-м началось серийное производство машин. Выпуск ЗИЛ-130 продолжался вплоть до 2010 года на Уральском автомоторном заводе.

Принцип работы блока управления свечами накаливания (БУСН):

При установке ключа зажигания в положение ЗАЖИГАНИЕ

блок должен обеспечивать

подключение к аккумуляторной батарее четырех свечей накаливания (блок должен

замкнуть контакты «12В»), а также контрольной лампы СВЕЧИ, мощностью не более 1,3Вт. Одновременно с установкой ключа зажигания в положение ЗАЖИГАНИЕ блок должен начать отсчет времени предварительного подогрева tпп и времени надежного отключения tно=(tпп+tсо). По окончании tпп контрольная лампа СВЕЧИ должна погаснуть.

При переводе ключа зажигания в положение СТАРТЕР во время отработки tпп свечи накаливания должны оставаться подключенными. При обратном переводе ключа зажигания в положение ЗАЖИГАНИЕ свечи накаливания должны отключиться через tсо=(120±20) с.

При этом:

-если ключ зажигания не переводится в положение СТАРТЕР

, должно произойти отключение свечей зажигания по окончании времениt но;

-новое включение свечей накаливания должно происходить после перевода ключа

зажигания в положение «0»

и повторной установки в положениеЗАЖИГАНИЕ .Принцип работы модуля упраления свечами накаливания (МУСН-01):

  • Автор: Владимир
