Кпп гусеничного трактора т 150: КПП трактора Т-150 и Т-150К: характеристики, масло, схемы

Содержание

Ходовая часть гусеничного трактора Т-150

Во времена СССР очень большое внимание уделялось разработке и производству специальной техники. Поэтому, трактор Т-150, начало создания которого пришлось именно в те годы, отличается исключительной надежностью и неприхотливостью, пригоден для использования в разных климатических зонах. Трактор Т-150 предназначен для решения широкого круга задач в сельском хозяйстве, строительстве и обслуживании дорог, лесозаготовках и других отраслях, в том числе и в вооруженных силах. Колесный трактор Т-150 также максимально унифицирован с гусеничной моделью Т-150 по широкой номенклатуре узлов и деталей. Проектирование и производство семейства из двух машин сопряжено с рядом технологических и конструктивных сложностей. Вместе с тем это позволяет снизить затраты на обеспечение техники запасными частями, расходными материалами и комплектующими. Такой подход используется компанией John Deere, выпускающий одновременно модели 8120 и 8120Т.

История создания трактора Т-150

Выпуск данной модели был освоен Харьковским тракторным более 40 лет назад. Первый трактор Т-150 покинул конвейер в 1971 году значительно раньше, нежели гусеничная модификация. Именно колесные машины данного производителя получили наибольшее распространение в народном хозяйстве. Прототипом для создания Т-150 послужил трактор Т-125 оригинальной конструкции. Машина была разработана инженерами завода, что называется, с чистого листа на основании общих требований и технического задания. Предшественник выпускался с 1962 по 1967 год, глубокая модернизация модели привела к появлению Т-150. Это позволило успешно пройти международные испытания в Соединенных Штатах Америки в 1979 году. Модификация оказалась исключительно удачной, трактор выпускается и до сих пор. Машина поставляется во многие страны мира и эксплуатируется в разных климатических условиях. Зачастую техника не получает надлежащего регламентного обслуживания при этом сохраняя работоспособность. Данные обстоятельства говорят о значительном запасе прочности и огромном ресурсе механизмов и систем.


С момента начала производства трактор подвергался несколько раз модернизации. В частности, был заменен двигатель, постоянно совершенствуются системы управления машиной. Большое внимание уделяется улучшению условий труда тракториста. Это позволило ХТЗ в значительной мере сохранить свои позиции в данном сегменте рынка.

Трактор ХТЗ Т-150/Т-150К — реализованный проект мощного универсала

Конструкция трактора повышенной мощности общего назначения ХТЗ-150 — одна из самых удачных разработок конструкторов харьковского тракторного завода. При создании колесного и гусеничного варианта использованы самые новые тенденции европейского машиностроения и собственные наработки. Обе версии отличаются разной конструкцией рам, КПП, систем управления и механизмов поворота.

В проекте нового трактора 150-й модели задействованы оригинальные технические и конструкторские решения, а также богатый практический опыт эксплуатации базового трактора Т-125. Первый в своей серии трактор Т-150 сошел с конвейера харьковского завода в 1967 году, за последующие 4 десятилетия производства модель неоднократно подвергалась существенной модернизации.

Колесный трактор 3-й тяговой категории с полноприводной ходовой частью во всех отношениях положительно зарекомендовал себя в аграрном секторе, промышленном строительстве и транспортных работах разной сложности.


Фото: трактор ХТЗ Т-150К

Колесная и гусеничная версия этой модели предназначена для работы с высокопроизводительными сельскохозяйственными машинами.

Технические характеристики Т-150

Модель представляет собой трактор колесный спроектированный и произведенный по сочлененной схеме. В основу положена рама, состоящая из соединенных между собой шарниром передней и задней части. Такая конструкция обеспечивает машине высокую маневренность. Изменение направления движения трактора Т-150 осуществляется за счет поворота полурам вокруг вертикальной оси на шарнирном соединении. Управление осуществляется с использованием круглого рулевого колеса. Исполнительное устройство — гидропривод, работающий от шестеренчатого масляного насоса. На передней полураме установлены силовой агрегат, трансмиссия, кабина водителя с органами управления и контроля. Для придания плавности хода мост установлен на листовых полуэллиптических рессорах, задний соединен с несущей конструкцией жестко. Передача крутящего момента осуществляется при помощи карданного вала, установленного открыто. Трактор имеет колесный тип движителя, с полным приводом на обе оси. Диаметр передних и задних дисков одинаковый, они оснащаются шинами низкого давления размером 1440 х 510 мм с развитыми грунтозацепами. Таким образом, обеспечивается высокая проходимость трактора и возможность перемещения и выполнения работ вне дорог с твердым покрытием. • Максимальное тяговое усилие (тяговый класс) – 3 тс. • Скорость движения вперед – 1,8 – 30,1 км/ч, реверс – 6,6 – 10,4 км/ч. масса в снаряженном состоянии — 8 т. • Рабочая тормозная система – пневматическая барабанного типа приводится в действие педалью или краном. • Стояночный механизм — ленточный блокирует вал, приводится в действие рычагом. В качестве силового агрегата на первых модификациях использовались дизели марок СМД-60 и СМД-62
. Данный двигатель был специально разработан для этого семейства тракторов и имел следующие характеристики: • Тип — четырехтактный, с жидкостным охлаждением и турбонаддувом. • Номинальная мощность – 165 л.с. (121,4 кВт). • Количество и взаимное расположение цилиндров — 6 V— образный с углом развала в 90гр. • Частота вращения коленчатого вала — 2100 об/ мин. • Удельное потребление топлива – 185 г/ л.с. ч. • Масса двигателя с навесным оборудованием — 1110 кг.

Запуск силового агрегата
осуществляется при помощи двухтактного бензинного двигателя П-350 мощностью 13.5 л.с. В свою очередь, пусковой двигатель включается электростартером или вручную путем резкого рывка веревкой, накрученной на шкив.
Система смазки
дизеля имеет две ступени очистки: центрифуга – для удаления крупных частиц и бумажный фильтрующий элемент – для задержки мелких частиц. Давление масла в контуре создается шестеренчатым насосом, который имеет привод от коленчатого вала.
Система питания
силового агрегата включает топливный насос высокого давления (ТНВД), форсунки с четырехточечным впрыском и двухступенчатую систему очистки топлива. Для горючего предусмотрен бак емкостью 430 л.

Последующие модификации трактора комплектуются двигателями марки ЯМЗ-236, произведенные ярославским . Номинальная мощность силового агрегата — 180 л.с. при 2280 об/мин. Это позволяет трактору развивать тяговое усилие от 3 до 6 тс, что обеспечивает высокую производительность при проведении сельскохозяйственных и других видов работ.

Конструкция и сфера применения

  • Мощность штатного силового агрегата позволяет использовать многолемешный плуг, широкозахватный культиватор или энергоемкие уборочные агрегаты.
  • Размер шин низкого давления обеспечивает умеренный удельный вес на грунт, повышенную проходимость на участках с переувлажненными и песчаными грунтами.
  • На практике доказана эффективность агрегатирования машины с разными видами навесного, полунавесного и прицепного оборудования. Более того, технические разработки 40-летней давности оказались актуальными до настоящего времени.

Гусеничный трактор 150-й модели первых серий получился менее удачным, тем не менее, в процессе производства многие его конструкционно-производственные недостатки были полностью устранены.

На основе базового трактора было разработано несколько версий, в том числе легкий тягач Т-155 трелевочный вариант Т-157 бульдозер Т-150КД. Армейская модель Т-154 была принята на вооружение в качестве инженерного и артиллерийского тягача.


Фото: Т-150К в работе

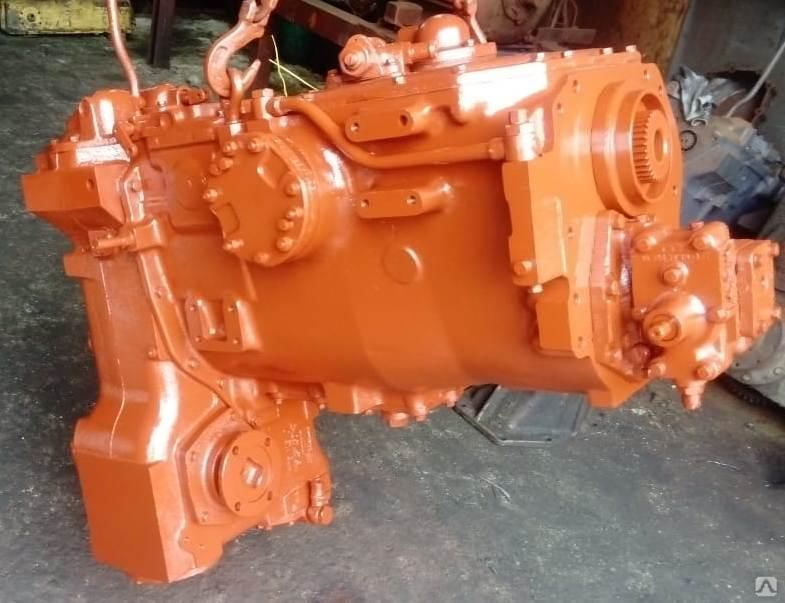

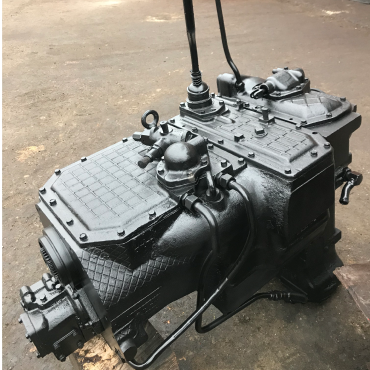

Коробка передач Т-150

Усилие от двигателя передается на механизмы трансмиссии через сухое фрикционное сцепление. Коробка передач предназначена для изменения крутящего момента и состоит из двух частей: основной и раздаточной. Каждая из них имеет отдельные корпуса, жестко соединенные между собой. Коробка передач – механическая ступенчатая имеет 12 скоростей, распределенных между четырьмя диапазонами: замедленный, рабочий, транспортный и задний ход. Агрегат снабжен двумя валами: ведущим и ведомым с косозубыми шестернями постоянного зацепления. Переключения скоростей осуществляется на ходу при посредстве гидроподжимных муфт. Это позволяет избежать разрыва потока мощности внутри одного диапазона. При переходе на повышенную или пониженную передачу в течение нескольких миллисекунд включается ее гидромуфта. Только после этого происходит разъединение предыдущего потока мощности. Управление работой коробки перемены передач осуществляется при помощи рычага, который переводится в нужное положение трактористом. Выбор диапазона производится только после полной остановки машины.


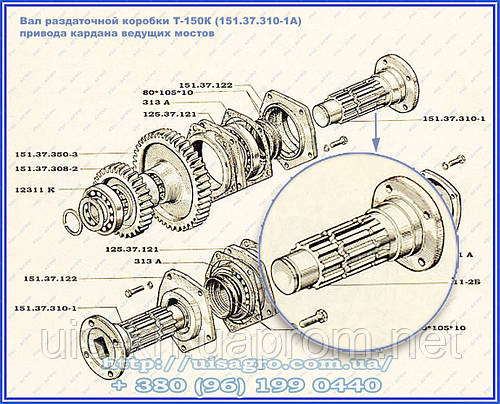

В конструкции механизма установлено устройство, блокирующее возможность запуска двигателя при включенной передаче. Раздаточная коробка механическая с двумя рабочими диапазонами предназначена для распределения потоков мощности между задним и передним мостов. Последний подключается по мере необходимости при движении с максимальной нагрузкой или по бездорожью. Работа коробки переключения передач обеспечивает собственной гидросистемой, в состав которой входят:
• шестеренчатый насос производительностью не менее 35 л/ч; • заборного и основного фильтров; • нагнетающей магистрали; • распределительного устройства с перепускным и предохранительными клапанами; • радиатора охлаждения; • гидроаккумулятора; • шлангом и магистралей. Для переключения передач тракторист выжимает сцепление и переводит рычаг в требуемое положение. Управляющий процессом золотник имеет четыре пары отверстий, которые позволяют производить выбор любого из режимов внутри диапазона произвольно через одну или две передачи.

Двигатель СМД-60

Все модификации тракторов оснащаются дизельными шестицилиндровыми четырехтактными наддувными двигателями СМД-60 со 150-сильной номинальной мощностью. Разработаны они специально под эти машины, имеют V-образное размещение цилиндров и жидкостное охлаждение.

Запуск двигателя двойной: с кабины с помощью электростартера запускают пусковой бензиновый мотор, который служит для раскрутки основного агрегата. Трактор Т150 снабжен трехступенчатой системой высокоэффективной очистки воздуха, подаваемого в топливную систему. В ее составе инерционно-масляный (тонкой очистки), двухступенчатый (имеет эжекционное удаление оседающей пыли) и сухой циклонный фильтр.

Для облегчения запуска мотора при температуре меньше -5ºС предусмотрен предпусковой нагреватель ПЖБ-300.

Ходовая часть (трансмиссия)

Трактор Т-150 оснащается механической трансмиссией с ручным управлением, которая обеспечивает передачу крутящего момента на колеса. В состав ее входят следующие агрегаты: • сухое двухдисковое сцепление с пневмоусилителем привода; • коробка перемены передач; • карданный вал; • главная передача; • межколесный дифференциал; • конечная передача. Механизмы и узлы трансмиссии смонтированы в отдельных корпусах или открытым способом. Передача крутящего момента от раздаточной коробки к дифференциалам переднего и заднего моста осуществляется через карданные валы. Они способны работать при значительном смещении передней и задней полурамы относительно друг друга. Карданная передача имеет промежуточную опору с подвесным подшипником. Валы имеют сложное устройство со шлицевым соединением для изменения длины при поворотах трактора. Оба моста трактора и передний, и задний являются ведущими, причем последний подключен постоянно. В них установлены главные передачи, которые взаимозаменяемы между собой. Корпуса их крепятся к мостам при помощи шпилек. Главная передача состоит из ведущей и ведомой шестерни со спирально-коническим зацеплением, а также дифференциала повышенного трения. Данный механизм обеспечивает разную частоту вращения колес при поворотах. Непосредственно привод осуществляется через конечные передачи или колесные редукторы планетарного типа. В состав его входят солнечная, неподвижная эпициклическая шестерня, сателлиты и водило. Ведомая часть передачи смонтирована в отдельном корпусе, к которому прикреплено колесо.

Габаритно-массовые параметры

Т-150 имеет классическую компоновку с передним расположением двигателя. Основные габаритно-массовые характеристики трактора: • Вес без эксплуатационных жидкостей и топлива – 7535 кг; в снаряженном состоянии с полной заправкой – 8135 кг. Распределение масс между осями:
• передний мост — 5200 кг; • задний мост — 2935 кг.
Габаритные размеры:
• длина с навесным устройством — 5795 мм; по кромке задних крыльев — 5580 мм. • ширина при узкой колее -2220 мм; при широкой — 2400 мм. • Высота: с вентилятором-пылеотделителем — 2945 мм; с климатической установкой — 3165 мм. • База (расстояние между передней и задней осью) — 2860 мм. • Колея – 1860 и 1680 мм в зависимости от выбранного варианта установки колес. • Клиренс при давлении воздуха в шинах 0,12 – 0,18 МПа составляет не менее 400 мм. Габаритно-массовые и технические характеристики трактора обеспечивают ему высокую проходимость по бездорожью. Машина обладает возможностью преодоления водоемов вброд глубиной до одного метра. Трактор способен передвигаться по склону с углом возвышения не менее 40гр, с прицепом и полной загрузкой до 14гр. Машина отличается хорошей маневренностью, минимальный радиус разворота не превышает 6,7 м по внешней колее.

Общие технические параметры Т-150к


Колесный трактор Т-150к обладает следующими конструкционными параметрами и техническими характеристиками:
  • Тяговый класс – 3.
  • Привод – 4×4 (полный).
  • Масса – 7,95 т.
  • База – 2,86 м.
  • Длина – 5,75 м.
  • Ширина – 2,40 м в широкой колее (2,20 м – в узкой колее).
  • Высота – 2,95 м.
  • Колея широкая – 1,86 м.
  • Колея узкая – 1,68 м.
  • Радиус поворота – 6,70 м.
  • Размер агропросвета – 0,40 м.
  • Грузоподъемность навесного устройства – 4,50 т.
  • Давление в гидросистеме – 16 Мпа.

Характеристика заправочных емкостей Т-150к:

  1. Масло:: Двигатель – 26,0 л.
  2. КПП – 18,0 л.
  3. Рулевое управление – 33,0 л.
  4. Мосты – 54,0 л.
  5. Гидросистема – 38,0 л.
  6. Редуктор ВОМ – 6,8 л.
  • Топливо – 315 л.
  • Охлаждающая жидкость – 45 л.
  • Кабина трактора Т-150

    Управление машиной осуществляется квалифицированным механизатором для обеспечения, работы которого созданы комфортные условия. Трактор Т-150К снабжен кабиной закрытого типа с панорамным остеклением, где сосредоточены органы управления, контрольно-измерительные приборы и коммутационное оборудование.


    Для размещения водителя предназначено подрессоренное кресло, регулируемое по высоте и положению относительно продольной оси. Перед ним установлены органы управления
    : • Рулевое колесо на колонке с кнопкой включения звукового сигнала и рычажным переключателем ближнего и дальнего света. • Рычаг ручного управления ТНВД, сблокированный с педалью акселератора. • Педали сцепления и тормоза. • Рычаги переключения диапазонов КП и переключения передач. • Рычаг стояночного тормоза с фиксатором-защелкой. • Рычаг включения привода переднего моста. • Рычаги управления насосом гидросистемы навесного оборудования. Перед водителем установлена приборная панель со спидометром, указателем уровня топлива, индикаторами давления масла в двигателе. Для создания комфортного микроклимата в кабине в зависимости от комплектации устанавливается воздухоочиститель с вентилятором или климатическая установка с кондиционером. Допускается перевозка одного пассажира в неподрессоренном кресле, расположенном слева от водительского. В целом рабочее место механизатора с точки зрения эргономики достаточно удобное. Панорамное остекление обеспечивает хороший обзор во все стороны практически без мертвых зон. Органы управления трактором легкодоступны, при работе они не требуют приложения чрезмерных усилий. Это служит сохранению работоспособности водителем в течение длительного времени.

    Отзывы владельцев

    Трактор Т-150К брал с рук, с хорошей скидкой из-за разбитого блока двигателя СМД. В техническом центре предложили установить идентичный по мощности немецкий дизель марки Дойц. Пришлось вложить дополнительные деньги, но замена оказалась во всех отношениях полноценной. Тяга увеличилась не менее чем на 20-25%, правда не знаю, как это отразится на долговечности КПП и трансмиссии в целом. Семен Николаевич

    После 8 месяцев работы на МТЗ-82 руководство агрофирмы решило пересадить меня на капитально отремонтированный трактор Т-150К. Разница существенная, правда за время обкатки пришлось заменить редуктор КПП, были небольшие проблемы с гидроусилителем руля. По тяговым характеристикам и маневренности машина отличная, рекомендую всем. Володя

    Система навесного оборудования

    Трактор Т-150 колесный относиться к машинам общего назначения и может быть использован для выполнения широкого спектра операций. Перечень основных видов работ:Сельскохозяйственные
    : пахота, культивации, обработка почвы перед посевом и буксировка сеялок, дискование, а также уборка зерновых культур при помощи несамоходного комбайна. Скорость движения от 7 до 14 км/ч.
    Транспортные операции с буксировкой прицепов и полуприцепов
    на скорости до 30 км/ч.
    Выполнение дорожных, дорожно-строительных и других видов работ
    с применением навесного и полунавесного и буксируемого оборудования. Трактор отличается высокой энергонасыщенностью и оснащен прицепным устройством специальной конструкции.


    Помимо прочего имеется вал отбора мощности для подключения соответствующего навесного оборудования. Агрегатирование трактора с машинами осуществляется в строгом соответствии и с инструкцией. Перечень навесного оборудования и агрегатов включает в себя: • Лущильник дисковый с шириной захвата в 15 м. • Плуги: лущильники; пятикорпусные навесные; шестикорпусные полунавесные; пятикорпусный для тяжелых и каменистых грунтов. • Бороны дисковые тяжелые и стандартные. • Культиваторы в сцепке (две или три единицы). • Сеялки. Сцепка из трех или четырех агрегатов. • Катки для прикатывания. • Буксируемые комбайны силосо- и кукурузоуборочные. • Разбрасыватели удобрений минеральных, органических, пылевидных и жидких. • Транспортные работы с использованием двухосного полунавесного и трехосного прицепа. • Культиватор-плоскорез для глубокого рыхления почвы. • Борона игольчатая в сцепке из пяти устройств. • Сеялки-культиваторы для посева зерновых культур. Широкое применение колесного трактора Т-150 объясняется его многофункциональностью и возможностью передвижения по дорогам общего пользования. Высокая проходимость делает его незаменимым при выполнении многих видов сельскохозяйственных работ.

    Модификации трактора Т-150

    На его базе создано семейство самоходных машин, предназначенных для выполнения разных видов работ. Харьковский тракторный завод производит следующие модификации Т-150:


    Т-155 – армейская инженерная машина
    , используется для выполнения инженерно-заградительных работ и буксировки артиллерийских орудий разного калибра. Легкий колесный тягач Т-155 со специальным оборудованием для инженерных войск и артиллерии. Модификация имеет бульдозерный отвал и модуль для рытья траншей и выполнения других земляных работ. Тягач существенно отличается от базовой версии конструкцией прицепного устройства, вместо маятникового подвеса установлен стандартный крюк. На удлиненной задней полураме смонтирована грузовая платформа.

    Т-156 — фронтальный погрузчик
    , предназначен для выполнения погрузочных работ и имеет специальное оборудование в виде вместительного ковша объемом в 1,3 куб, м. Трактор оснащен 8-ю фарами для освещения места проведения работ, для обеспечения из работы добавлен еще один аккумулятор 6СТ-140А3.

    ЛТ-157 — трелевочный трактор
    , спроектирован специально для работ в лесу. Основные отличия от базовой версии: наличие каркаса безопасности, улучшена тепло- и шумоизоляция кабины. Машина оборудована трелевочным чокером, мощной лебедкой, стальным щитом и бульдозерным отвалом, по специальному заказу возможна комплектация с клещевым захватом.

    Т-158 — трактор колесный промышленный
    предназначен для выполнения технологических и транспортных операций. Комплектуется тяговым крюком с демпфером и автомобильным седельным прицепным устройством.

    Т-150КД — оснащен бульдозерным отвалом
    . Угол поворота 25гр в каждую сторону, ширина ножа в 2520 мм, глубина опускания в 300 мм и высота подъема в 700 мм. Все представленные версии трактора Т-150К изготовлены из стандартных узлов и механизмов. Унификация упрощает снабжение организаций и предприятий запасными частями, расходными материалами и комплектующими.

    Развитие Т-150К


    Заложенные изначально конструкционные решения, технические характеристики трактора Т-150к, дали возможность быстрого ремонта позволили модели успешно эксплуатироваться, пройти несколько модификаций, быть конкурентоспособным.
    Последний факт подтверждается продолжающимся производством этой модели на Орловском тракторостроительном заводе, входящем в группу .

    Кроме базовой модификации под наименованием ОрТЗ-150к на заводе производится еще восемь транспортных средств (от фронтального погрузчика до аэродромной ремонтной машины) выполненных на базе трактора.

    Опыт эксплуатации трактора Т-150К. Достоинства и недостатки

    Харьковский тракторный завод выпускает данную модель уже почти 45 лет. За этот период накоплен значительный опыт эксплуатации трактора Т-150 в разных климатических условиях. Полученная информация обобщалась для совершенствования конструкции и выработки рекомендаций по эффективному применению техники. В частности, было подготовлено руководстве по эксплуатации и ремонту. Специалисты выделяют следующие периоды в применении трактора Т-150К и его модификаций:1
    . Обкатка машины и введение ее в эксплуатацию. Вновь приобретенный трактор надлежит правильно подготовить к первому запуску двигателя. Для этого необходимо произвести тщательный осмотр механизмов и агрегатов, проверить наличие и уровень масла в картере двигателя, коробки передач и в гидросистеме. Произвести заправку машины горючим: дизельным топливом по сезону и бензином. На этапе обкатки трактора не допускается полная нагрузка на силовой агрегат и механизмов. По завершении процесса осуществляется замена масла в двигателе и механизмах трансмиссии.
    2
    . В ходе эксплуатации трактора Т-150 необходимо строго придерживаться рекомендаций производителя и обеспечить своевременное проведение регламентного обслуживания техники. При этом специалисты обращают особое внимание на состояние и работу дизеля марки СМД-62. К числу характерных неисправностей его можно отнести поломки агрегатов турбонаддува, закоксовывание маслосъемных колец по причине неправильного теплового режима и некоторые другие.
    3
    . Точная диагностика и своевременный ремонт систем и механизмов. Для уменьшения времени простоя техники, восстановление ее работоспособности следует доверять только квалифицированным и опытным мастерам. При необходимости замены деталей, следует приобретать только оригинальные запасные части и комплектующих.
    4
    . При длительном хранении трактора Т-150 выполняются мероприятия по консервации в соответствии с рекомендациями производителя. Это позволит сохранить машину в исправном состоянии в течение длительного времени. Особое внимании уделяется при этом системам двигателя, трансмиссии и электрооборудованию.


    В процессе длительной эксплуатации тракторов Т-150 были выявлены его сильные и слабые стороны. К числу достоинств можно отнести следующие достоинства: • Машина может применяться как на дорогах общего пользования благодаря колесному ходу и соответствия габаритно-массовых характеристик требованиям правил дорожного движения. • Многофункциональность. Трактор может быть использован для выполнения широкого спектра сельскохозяйственных и других видов работ. Наличие значительного парка навесного и полунавесного оборудования. • Большой ресурс двигателя ЯМЗ, трансмиссии, ходовой части и других систем и механизмов. • Комфортные условия для работы механизатора и как следствие повышение производительности труда. • Высокая скорость и значительная грузоподъемность при выполнении транспортных операций. Вместе с тем колесный трактор имеет и ряд особенностей, которые не могут быть устранены без полной переделки конструкции. Данные недостатки необходимо учитывать в процессе эксплуатации: • Повышение удельного давление на почву в сравнении с гусеничным вариантом и склонность к буксованию при выборе неправильного режима движения на бездорожье. • Падение тягового усилия на 25 – 35% из-за особенностей колесного движителя. • Увеличение потребления горючего и некоторое снижение производительности. • Более высокая стоимость трактора из-за применения кабины со встроенным каркасом безопасности.


    Описанные выше недостатки приведены в сравнении с гусеничным трактором Т-150, составляющим с колесной моделью единую серию. Данные особенности при правильной эксплуатации машин нивелируются и становятся практически незаметными.

    Преимущества и недостатки

    Габаритно-массовые характеристики колесной версии Т-150 определяют возможность ее применения на городских улицах и дорогах общего назначения.

    • Немаловажное значение имеет универсальность и многофункциональность, совместимость с широким перечнем разных навесных и прицепных агрегатов.
    • Имеет место повышение производительности труда оператора за счет улучшений комфортности кабины, удобного размещения контрольных приборов и элементов управления.

    В недостатках колесных машин по-прежнему числится на треть меньшее тяговое усилие на крюке, недостаточно эффективный радиатор системы охлаждения, инициирующий перегрев двигателя при работе на высокооборотных режимах.

    В наличии претензии к резкому повышению стоимости тракторов последних серий. Производители обосновывают новые цены установкой более мощного двигателя и безопасной кабины с жестким внутренним каркасом.

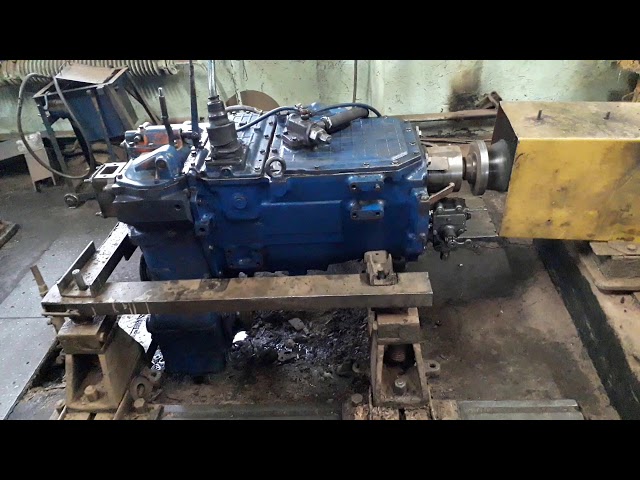

    Видео: обзор ХТЗ-150

    КПП на Т 150: схема переключения

    Статья обновлена 10. 06.2019

    Трактор Т150 – настоящий ветеран. Он выпускается на Харьковском тракторном заводе с 1971 года и является очень популярным на всём постсоветском пространстве. В движение данное транспортное средство приводится дизельным безнаддувным шестицилиндровым двигателем ЯМ3-236 мощностью 170 л.с. КПП на Т 150 – собственного производства. Она является единым целым с мотором. Агрегат установлен на раме.

    Содержание:

    • Что необходимо знать о работе коробки передач
      • Схема переключения режимов
      • Устройство КПП
    • Типичные проблемы и способы устранения
    • Заключение

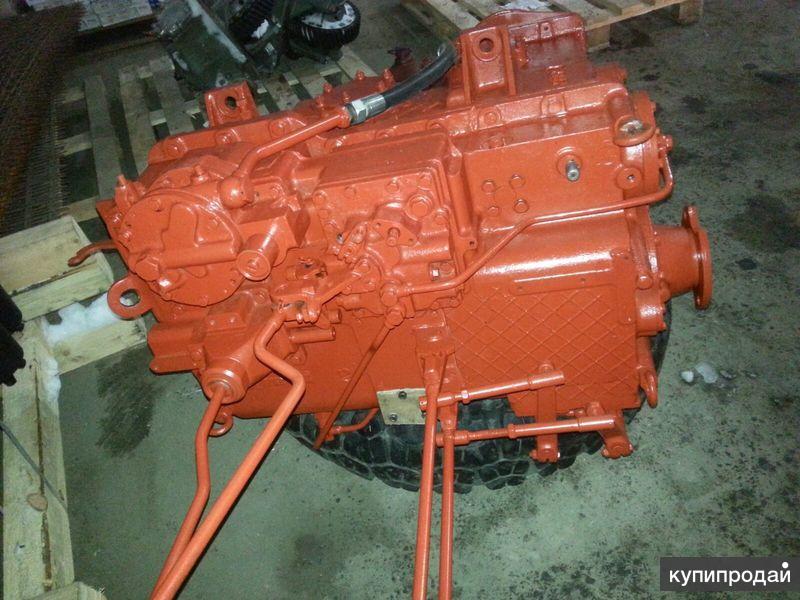

    Что необходимо знать о работе коробки передач

    На тракторе Т150 установлена механическая коробка, снабжённая гидравлическим управлением. Такое решение применено для обеспечения переключения передач на ходу. Разрыва мощности при этом не происходит. Одновременно повышается производительность трактора, экономится топливо (что для коммерческой техники особенно важно), а также значительно облегчается труд водителя.

    Для обеспечения движения трактора на особо малых скоростях в редукторной части коробки присутствует ходоуменьшитель. При его использовании можно особо эффективно производить некоторые виды работ, поскольку скорость снижается, а одновременно значительно увеличивается тяговое усилие.

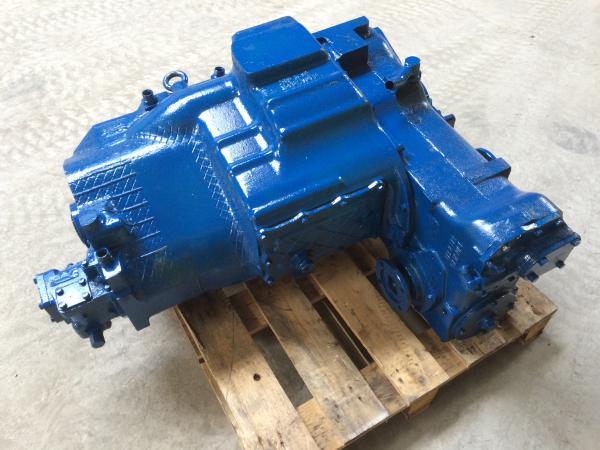

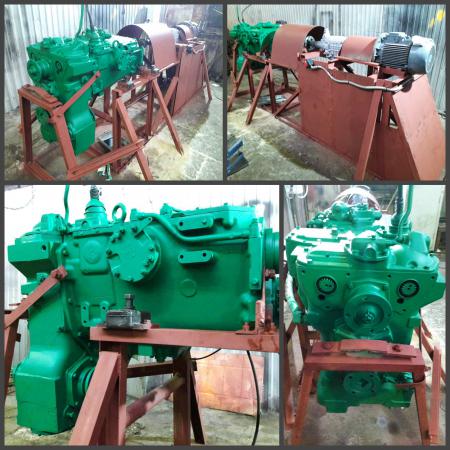

    Коробка передач трактора Т-150

    Схема переключения режимов

    На данной коробке имеются три диапазона для движения вперёд (замедленный, рабочий, транспортный) и один – назад. На каждом диапазоне – четыре передачи (столько же, сколько гидроподжимных муфт на вторичном валу). Чтобы переключить диапазоны, нужно остановить трактор и ввести в зацепление шестерни, которые передают вращение с первичного вала только на промежуточный.

    Устройство КПП

    В коробке передач Т150, в отличие от аналогичных агрегатов у прочих тракторов, имеется два одинаковых вала с тормозами (а не один) – для левого и правого гусеничного движителей отдельно. Это позволяет не только изменять скорость движения и тяговое усилие, но и обеспечивать повороты различного радиуса. В то время, когда оба вторичных вала движутся с равной частотой, происходит движение прямо. Когда трактор поворачивает, то валы начинают вращаться с разной частотой либо же один из них тормозится. Здесь приведена схема КПП 150к с обозначениями всех основных частей, включая приводимый от коробки вал отбора мощности, который является обязательным для техники такого типа – ведь благодаря ему обеспечивается работа различного навесного оборудования. Механизмы, при помощи которых переключаются ряды, а также включаются валы отбора мощности и насосы, находятся на крышках корпуса.

    Рычаг коробки передач свободно надет на ось, установленную в корпусе. Он соединён с тормозной педалью при помощи тяги.

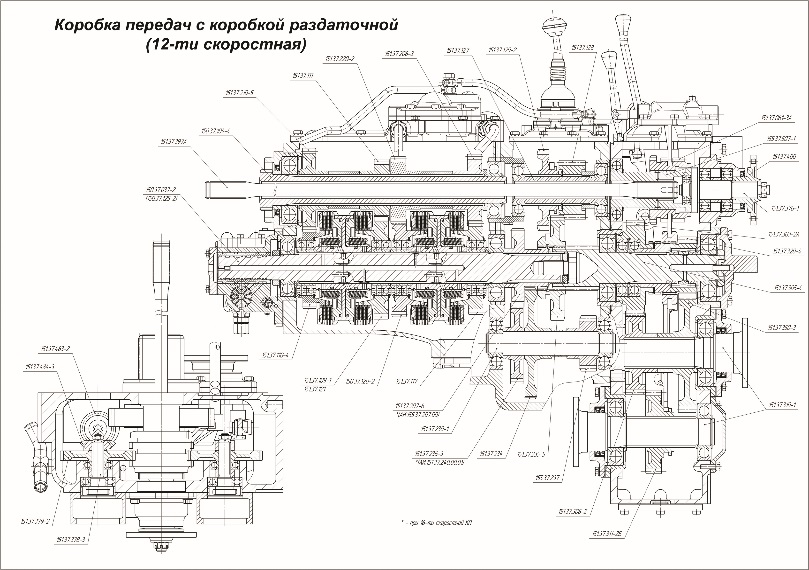

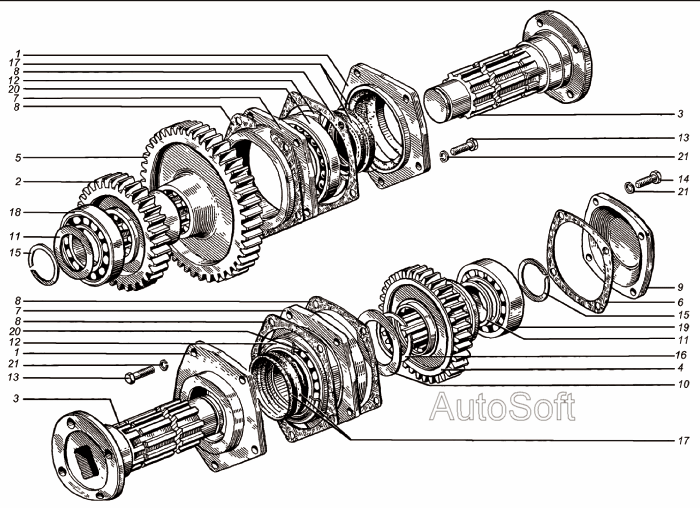

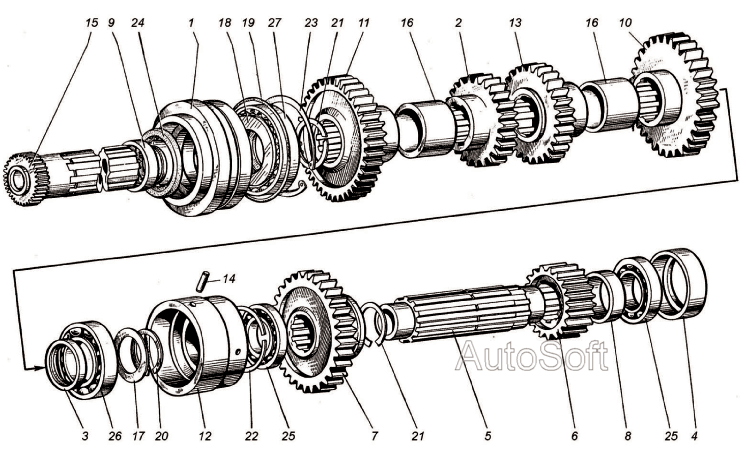

    Схема КПП

    Типичные проблемы и способы устранения

    В целом агрегат достаточно надёжен и прост по конструкции. Однако ремонт КПП т 150 должны выполнять специалисты (водители или механики) с опытом работы именно с подобными механизмами, поскольку в противном случае возможно выполнить работу некачественно.

    Основные неисправности таковы:

    • для переключения передач приходится применять солидные усилия. Есть вероятность, что проблема в золотнике распределителя – нужно промыть как его самого, так и место в корпусе распределителя;
    • педаль муфты сцепления не хочет возвращаться в исходное положение, а ряды при этом включаются тяжело. Следует отрегулировать длину тяги блокировки;
    • при переключении падают обороты двигателя. Виновник – распределитель КПП. В нём разорвана прокладка, изношены кольца или крышка;
    • переключение происходит с сильными рывками. Случилось залегание перебросных клапанов. Возможно, заклинило гидроаккумулятор – тогда его нужно снять и промыть;
    • передачи плохо фиксируются в своих положениях. Возможно, пружина фиксатора распределителя ослабла. Следует установить фиксатор ролика, а затем натянуть пружину регулировочным винтом. Или же бывает, что ролик соскочил с посадочного места;
    • пониженное давление на передачах. Значит, залёг перепускной клапан. Нужно выполнить его снятие, промывку, а также промыть и фильтр КПП Т 150. В свою очередь, повышенное давление – симптом того, что залёг перепускной клапан или распределительный перепускной клапан;
    • если на манометре указано неправильное значение, то вариантов два – либо забито отверстие дросселя, либо поломался, собственно, манометр. Во втором случае его нужно заменить.

    Заключение

    Коробка передач, которая устанавливается на трактор Т150, разработана и сконструирована именно с учётом особенностей работы на тяжёлой гусеничной технике. Такое устройство коробки передач позволяет обеспечить хорошую ремонтопригодность. Тем более что данный трактор выпускается уже несколько десятков лет (с небольшими изменениями), он хорошо известен как водителям, так и механикам. Запчастей для этого механизма повсюду множество, они стоят адекватных денег.

    Учитывая минимум электроники (а точнее – полное её отсутствие), сборка КПП Т 150К не составит труда для опытного мастера.

    Читайте еще:

    Технические характеристики трактора Т-150, преимущества и недостатки

    Основанный во времена зарождения Советского Союза Харьковский тракторный завод — настоящая легенда советского, а ныне — украинского машиностроения. Этот завод не только не потерял конкурентоспособности, но и был полностью модернизирован и теперь занимает одно из мест в европейском тракторостроении. С 1931 г. на его базе было выпущено огромное количество различных машин, впоследствии ставших усовершенствованными. Эти образцы сегодня используются в сельском хозяйстве.

    Историческая модель

    Теперь вы должны вернуться в прошлое. 25 ноября 1983 года Харьковский тракторный завод выпускает самый известный и широко востребованный трактор. Это гусеничная и колесная модели Т-150. Колесные модификации обозначались Т-150К. Тогда и сейчас эти машины считаются одними из самых эффективных и производительных агрегатов на гусеницах.

    Конструкция гусеничного трактора Т-150, мир увидел его спустя 10 лет после выпуска его колесной спарки, которая отличалась только устройством ходовой части, системой подвески и нюансами в трансмиссии. Появилась на много взрослее потребность сельского хозяйства в работоспособном и надежном аппарате с улучшенными характеристиками проходимости при условии отсутствия таких вредоносных воздействий на плодородную почву. Агрономы жаловались, что последние сильно утрамбовывают землю тракторами.

    Специалисты советского агропрома высоко оценили технические характеристики трактора Т-150. Уже в 1991 году более 50 предприятий машиностроительной отрасли начали выпускать различные навесные орудия для этих машин.

    Рекомендуем

    Как работает задняя втулка переднего рычага и сколько она служит?

    Втулка задняя переднего рычага – один из составных элементов ходовой части автомобиля. Он относится к направляющим элементам подвески, которые вместе с рычагами выдерживают огромные нагрузки с колесами. Однако с этим пунктом существует множество …

    Расход масла в двигателе. Шесть причин

    Вряд ли можно найти автомобилиста, которого бы не беспокоил повышенный расход масла. Особенно досадно, когда это происходит с очередным новым мотором. Вот самые частые причины, которые приводят к расходу масла в дв…

    Как работает выхлопная система?

    Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду. Также должно быть обеспечено снижение шумового загрязнения до допустимых пределов. Как и любые другие сложные устройства, эта система состоит из семи…

    Трактор, который используется даже в Европе

    За 40 лет, именно столько выпуская этот трактор было выпущено большое количество различных модификаций. Так, на базе этой техники выпускались гусеничные машины с приподнятой звездой и уменьшенной опорной площадью и экспериментальная двухзвенная модель, а также машины на гусеницах из резины и металла.

    В те же годы были выпущены и другие модели – Т-130 и Т-170, но сегодня продолжает использоваться только Т-150 (гусеничный и колесный вариант). Машина полностью обновлена ​​и доступна не только для внутреннего, но и для европейского рынка.

    Конструктивные особенности гусеничного решения

    Данная машина отличается тем, что двигатель установлен спереди. Задняя часть силового агрегата жестко связана с трансмиссией. Кабина с коробкой передач, оборудованный топливный бак на 315 литров.

    Среди особенностей данной коробки передач выделяют возможность ее использования в четырех режимах. Процесс переключения (а для каждого из режимов было 3 передачи и задний ход) осуществлялся при помощи гидромуфт. Переключение происходило без остановки, под нагрузкой и в процессе езды.

    Шасси трактора представляет собой несущую раму, включающую в себя две продольные боковые балки из швеллера. Их соединяют передней и промежуточной планками. Для управления трактором конструкторы использовали систему рулевого управления даже для гусеничных машин. Кроме того, гусеничная модель позволяла оператору использовать разные трансмиссии для каждой из гусениц — технические характеристики трактора Т-150 позволяли разворачиваться, стоя на одном месте.

    Модификация колеса: дизайн

    Колесо в сборе с рамой, состоящей из двух частей. Эти две части соединяются шарнирным соединением. Среди особенностей — возможность вращения в горизонтальных плоскостях. Передняя часть рамы используется для крепления двигателя, коробки передач, кабины и топливного бака. Вторая часть предназначена для установки подвесной системы и сельскохозяйственных орудий. Передний и задний мосты – ведущий и задний имеют функцию отключения.

    Кабина

    Инженеры разработали и изготовили цельнометаллическую кабину. Имеет закрытый тип. Чтобы оператор не подвергался воздействию окружающей среды, применяется герметизация. Кабина оборудована обогревом, вентиляцией, стеклоочистителями, козырьком от солнца. Для облегчения обзора предусмотрено зеркало заднего вида и система обдува лобового стекла в случае его запотевания.

    В салоне два кресла, а сиденье оператора оснащено пружиной и имеет регулировку по высоте. Из систем комфорта это освещение, термос, отдельное место для комплектов, а также крючки для подвешивания одежды.

    Двигатель

    Независимо от модификаций, технические характеристики трактора Т-150 в целом немного отличаются. На всех машинах установлен дизельный шестицилиндровый четырехтактный двигатель СМД-60 с системой дополнительного наддува. Номинальная мощность двигателя – 150 л.с.

    Разработка данных моделей моторов велась исключительно под эти машины. Цилиндры размещены V-образно. Агрегат оснащен жидкостной системой охлаждения. Процесс запуска имеет свои особенности.

    Двигатель Т-150 имеет бензиновый двигатель, выполняющий роль стартера. Кроме того, трактор оборудован трехступенчатой ​​системой очистки поступающего воздуха, который затем подается в систему питания. В составе этой системы – фильтры: инерционно-масляный и двухступенчатый. Применяется циклон (сухой). Для облегчения пуска силового агрегата в минусовые температуры на тракторе предусмотрен предпусковой подогреватель. Сегодня уже никого не удивишь коротким ходом поршней и системой непосредственного впрыска топлива, а тогда все было иначе. Производство этих моторов считалось настоящей победой.

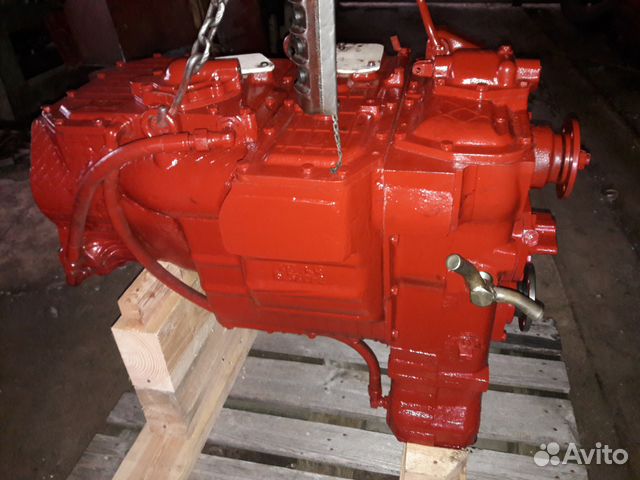

    Коробка передач и трансмиссия

    Модели с механической коробкой передач, которая оборудована гидроуправляемой муфтой, которая переключается. При проектировании трансмиссии основной упор был сделан на полную гармонизацию. Главные передачи имеют вид планетарных редукторов.

    Что касается гусеничных модификаций, то здесь трансмиссия выполнена в виде двухлинейной системы. Здесь есть возможность передать движение по отдельной дорожке. Изменение крутящего момента от коробки передач передается на колеса через коробку передач. Колесная версия дополнительно оснащена валом, который необходим для работы навесного оборудования.

    В зависимости от того, какую задачу нужно было решить, оператор использовал все возможности двухпоточной коробки. Она позволяла просто транспортировать тягач, использовать его как тягач, запускать рабочий режим машины. Эта миссия позволила оператору выполнять различные маневры.

    Кроме того, эта трансмиссия отличается высокой надежностью. Также значительно уменьшилась габаритная нагрузка, увеличился дорожный просвет до 300 см. С ним трактор стал более маневренным и маневренным.

    Подвеска Т-150

    Трактор в гусеничном исполнении приводится в движение за счет гусеничных цепей. Они устанавливаются на каретки и опорные ролики. В гусеничном движителе установлены винтовые пружины. Также в подвеске задействованы гидроамортизаторы. Колесная модификация подвески оснащена четырьмя колесами с широкой резиной. Это значительно снижает давление на грунт. Все шины одинаковы для всех колес.

    Т-150 тогда и сейчас

    За 40 лет модель существенно изменилась. Сегодня на эти трактора устанавливаются более мощные двигатели ярославского производства. Дизель ЯМЗ-236Д. Объем 11,15 л. Мощность агрегата 180 л.с. при 2100 об/мин. Конструкция мотора традиционно, V-образная, его никогда не меняли. Изменена система запуска – теперь она состоит из одной ступени, а вместо бензинового двигателя используется электростартер. В этом двигателе уже нет дефицита, и вы можете купить любые запчасти для тракторов. Небольшие изменения коснулись и системы трансмиссии, но ее двухточечность сохранилась. Также остались неизменными и кинематические повороты.

    Технические характеристики трактора Т-150 изменить и адаптировать к текущей ситуации. А габариты, несмотря на все изменения, остались такими же, как и были на момент выпуска в 1983 году. Так, длина агрегата 5 м, ширина 1,88 м, высота 2,68 см. Масса равна 7,95 т в старом версию и 8,15 т – до модернизированной. Размер базы гусеничной серии равен 1,8 м, а гусеницы – 1,43.

    Благодаря модернизации теперь гораздо проще ремонтировать Т-150, будут доступны современные запчасти для этих машин. Современным тракторостроителям удалось преодолеть один важный недостаток. Из-за короткой базы машина скакала и разгонялась. Увеличение его длины значительно уменьшит давление машины на грунт и сделает езду более плавной.

    Большие изменения в кабине, как и в 1983 году, инженеров мало заботило удобство работы оператора. Сегодня кабина закрыта, изолирована от влаги и шума. Эксперты оптимизировали схему управления для удобства эксплуатации.

    Рыночная стоимость

    На рынке есть еще старый Т-150. Их цена может варьироваться от 250 до 950 тысяч рублей в зависимости от состояния. Для приобретения современной модели потребуется 1 800 000.

    Достоинства и недостатки

    Автомобиль обладает высокой маневренностью, расход топлива достаточно низкий. Управлять трактором легко. А вот система кинематического разворота — это минус Т-150. Отзывы говорят о маленьком радиусе и редкой необходимости в нем. Для увеличения радиуса этого поворота нужно приложить значительные усилия, а из-за этого оператор устает. Также среди преимуществ – то, что завод выпускает не только тракторы, но и запчасти к тракторам.

    Это делает их эксплуатацию простой и недорогой.

    Вот мы и выяснили, какие у этой техники технические характеристики.
