КамАЗ-55102 — это грузовик, самосвал, который используется на различных промышленных предприятиях, на строительных площадках и в сельском хозяйстве, например, как зерновоз. Именно потому, что этот грузовик используется преимущественно в сельском хозяйстве, за ним закрепилось название «сельхозник».
Благодаря возможности совершать разгрузку не только сзади, но и с обеих боковых сторон, КамАЗ 55102 лучше всего подходит для перевозки сыпучих грузов.
Двойная ошиновка колес снижает давление на грунт, что делает возможным загрузку зерном из комбайна прямо на поле. Грузоподъемность машины – 7 тонн, возможно дополнить прицепом с грузоподъемностью 11,5 тонны.
Некоторые модификации КамАЗ 55102 оснащены платформой с надставными бортами, которые увеличивают её объем в 2 раза.
Сельхозник 55102 в основном используется для перевозки грузов внутри региона, так как кабина не оборудована спальным местом. Использование данной модели КамАЗ позволяет сэкономить на транспортировке грузов, ведь эти машины надежны, а ремонт не требует больших затрат. Расход топлива относительно небольшой: при мощности двигателя в 225 л.с. грузовик способен развивать скорость 80 км/ч, при этом расходуя 31 литр топлива на 100 км.
КамАЗ 55102 имеет пневматический тормозной механизм, работающий от компрессора. От воздушной системы работает привод коробки передач.

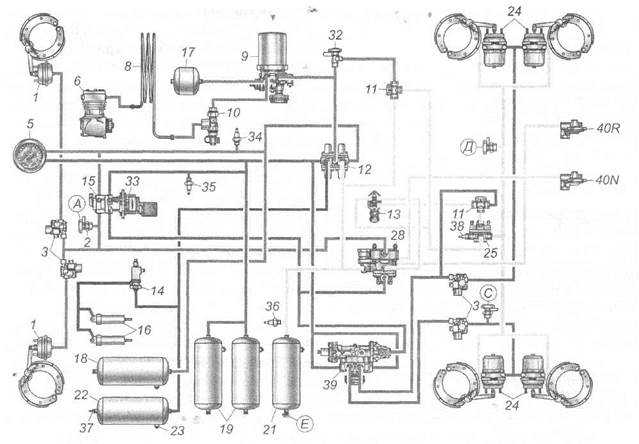

Описание тормозов КамАЗ
Каждый автомобиль, выпускаемый Камским заводом, имеет на своём борту четыре разновидности тормозного оборудования.
- Главный тормоз;
- Резервный тормоз;
- Остановочный тормоз;
- Вспомогательный тормоз.
Эти виды оборудования справляются с задачей, не нуждаясь во взаимопомощи, в итоге, показатель выполненной работы достигает результативности. Если автоматическое торможение сопровождается выбросом воздушных масс из профиля, машина имеет в наличии механизм экстренной разблокировки.
Принцип применения устройства – возобновить работу. Так же установлены следящие и сигнализирующие датчики состояния и работоспособности.
Главный тормоз снижает скоростной режим КамАЗ, вплоть до полной остановки. Устройства, останавливающие транспорт, расположены на шести колёсах машины. Принцип работы привода базируется на воздухе, находящемся под давлением. Агрегат оборудован двумя контурами, действие которых распространяется на носовую и кормовую оси по отдельности.
Активация главного механизма остановки происходит посредством ножного рычага, транспортирующего силовое воздействие на тормозной вентиль. Камеры тормоза – преобразователи силы давления воздушных масс в перемещение колодок тормоза.
Резервный гаситель движения снижает скоростной режим и останавливает машину, тогда, когда отказали главные тормоза, либо не до конца выполняется функция главным устройством.
Остановочная система заставляет автомобиль оставаться неподвижным на ровной поверхности, без вмешательства пилота.
Особенность остановочного механизма, исполнение в паре с резервным тормозом. Срабатывание актуально после перевода рычага в необходимом положении.
Стояночный и вспомогательный тормоза КамАЗ:
КамАЗ 55102 «сельхозник» — надежность и проходимость в любых условиях
Главная » Самосвалы
Самосвалы
Автор Дмитрий На чтение 6 мин Просмотров 682 Обновлено
Самосвальный грузовик КамАЗ 55102 был выпущен еще в 1981 году, и хотя на сегодняшний день он уже снят с производства, автомобиль продолжает пользоваться спросом и популярностью в различных отраслях хозяйства.
Эту машина часто называют «сельхозник» или «колхозник», и это неспроста — самосвал применяется для выполнения широчайшего спектра сельскохозяйственных работ. В частности, двусторонняя разгрузка кузова машины обеспечивает удобство транспортировки удобрений и других сыпучих грузов и их выгрузку точно в указанном месте.
Содержание
Характеристики и особенности конструкции
Автомобиль КамАЗ марки 55102 хорошо проявляет себя в дорожных условиях сельской местности, что во многом связано с его достаточно небольшим весом — всего 15 тонн при мощности двигателя в 240 л. с.
Машина имеет следующие технические характеристики:
- габаритные размеры кузова — 757×250×290 см:
- грузоподъемность — 7 т;
- вместимость кузова — 15,8 м3;
- снаряженная масса самосвала — 8 480 кг;
- колесная формула — 6×4;
- максимальная скорость — 80 км/ч;
- вместимость топливного бака — 250 л;
- расход топлива на 100 км — 24 и 31 л при скорости 60 и 80 км/ч.
Платформа всех модификаций автомобиля представляет собой заднеприводную трехосную конструкцию. Основным несущим элементом грузовика является клепаная лестничная рама, выполненная из стальных швеллеров при толщине профиля 8 мм. Расположенные продольно лонжероны соединяются между собой семью поперечинами. Передняя часть рамы оснащена буксировочными крюками, также здесь расположен стальной буфер. На расположенной в задней части машины поперечине установлено сцепное тяговое устройство, представляющее собой систему «крюк-петля».
Передняя колесная ось выполнена в форме изогнутой двутавровой балки, оснащена шкворнями цилиндрической формы и поворотными кулаками. Для изготовления задних мостов, установленных на самосвал КамАЗ 55102, использовались цельные балки со сварными картерами. В задней части этих элементов предусмотрены крепления для разнообразного оборудования, включая редукторы, тормозные суппорты, ступичные цапфы колес, кронштейны для штанг, а также опор под рессоры.
Передняя подвеска грузовика является зависимой и выполнена в виде дублируемых листовых рессор с полуэллиптическим профилем. Рессоры сопряжены с телескопическими амортизаторами. Кроме того, в конструкции дополнительно используются буферы сжатия, представляющие собой полые резиновые цилиндры.
На КамАЗе модели 55102 используются бездисковые колеса, состоящие из обода, замковых и бортовых колец. Фиксация бортового кольца на колесном ободе обеспечивается за счет кольца замкового. Ступицы надежно закреплены посредством гаек со шпильками.
Внутренние системы автомобиля
Ключевым рабочим органом любой машины является двигатель — в данном случае это четырехтактная восьмицилиндровая дизельная установка КамАЗ 740.
- мощность — 240 л. с.;
- объем — 10,5 л;
- величина крутящего момента — 667 Нм;
- уровень сжатия — 17.
Наличие элекрофакельного подогревателя позволяет осуществлять запуск двигательной установки практически при любых температурах.
КамАЗ «сельхозник» 55102 модели имеет разделенную топливную систему, включающую в себя насосы высокого и низкого давления, муфту опережения впрыска и форсунки, оснащенные иглой, регулирующей подачу топливной смеси. Сцепление грузовика сухое дисковое, фрикционного типа.
Механическая 10-ступенчатая коробка передач предусматривает 5 половинчатых передних и одну заднюю скорость. КПП КамАЗ действует в паре с редуктором, обеспечивающим возможность функционирования в прямых и пониженных диапазонах. В состав трансмиссии также входят межосевой дифференциал с функцией блокировки и средний мост.
Карданный вал состоит из двух валов, прокладываемых напрямую от заднего моста к редуктору.
Тормозная система барабанного типа, установлена на каждое из колес. Активация тормозов осуществляется за счет пневмопривода. Также автомобиль оснащен и стояночным тормозом.
Кабина и кузовная платформа
Кабина КамАЗ модели 55102 представляет собой цельнометаллическую бескапотную конструкцию, располагающуюся над местом установки двигателя. Она рассчитана на два места с возможностью установки дополнительного сиденья для второго пассажира. Доступ к силовой установке для ремонта и обслуживания обеспечивается путем откидывания кабины вперед.
Кабина оснащена водяной системой обогрева, функционирующей за счет системы охлаждения мотора.
Принудительное вентилирование салона отсутствует, эту функцию выполняют поворачиваемые форточки на дверях автомобиля, открываемые окна и специальный люк, расположенный на крыше. На всех сиденьях присутствуют ремни безопасности: на водительском и крайнем пассажирском — поясные и диагональные, на дополнительном среднем — только поясной.
На надрамнике смонтирован цельнометаллический самосвальный кузов, выполненный в виде сварной платформы с возможностью откидывания трех бортов, тогда как передний приварен к основанию. На откидываемых бортах установлены торсионные запирающие устройства. В случае транспортировки легковесных крупногабаритных грузов возможно наращивание объема кузова посредством установки дополнительных бортов деревянно-металлической или сетчатой конструкции.
В самосвальном механизме автомобиля используется телескопический гидроцилиндр подъема кузова с пятью звеньями и односторонним действием. Работа привода масляной помпы устройства обеспечивается за счет коробки отбора мощности.
Самосвальный гидромеханизм позволяет поднять кузовную платформу с полной нагрузкой на 50° за 16-18 секунд при 2200 об./мин. Для изменения направления выгрузки кузова выполняется соответствующая регулировка кронштейнов.
КамАЗ 55102 с прицепом оснащен системой, в составе которой присутствует запорный узел, обеспечивающий взаимодействие гидравлических систем самого автомобиля и прицепного устройства. Конструкция имеет гидрораспределительный узел, перенаправляющий поток масляной жидкости в гидравлические цилиндры грузовой платформы или прицепа.
На сегодняшний день производство КамАЗов 55102 уже прекращено, однако автомобиль продолжает пользоваться огромной популярностью благодаря массе положительных характеристик, таких как высочайшая надежность, функциональность и производительность.
«Сельхозник» способен выполнять работы в условиях, где иностранные грузовики просто не справляются, поэтому нет ничего удивительного в том, что даже на современном автомобильном рынке страны, где представлена масса моделей импортной автотехники, КамАЗ модели 55102 по-прежнему востребован.
