• 1 Немного о том, что представляют собой шаровые краны
• 2 Необходимые операции при ремонте смесителя

Кран на кухне и в ванной – вещь, ежедневно необходимая. Но, рано или поздно он начинает подтекать, либо ломается. Обычно приходится вызывать сантехника, ждать которого мы часто вынуждены долго, затем платить дорого, да и свою работу мастер может выполнить не всегда качественно.

Поэтому, желательно изучить – как разобрать кран и починить его самостоятельно.

Немного о том, что представляют собой шаровые краны

Так выглядит внешне шаровой смеситель для ванной

Сравнительно недавно появились шаровые краны, которые успешно заменили устаревшие сальниковые, в которых регулярно приходилось менять резиновые прокладки. Они то и являлись ахиллесовой пятой этого типа смесителей.

В устройстве шарового крана или, как его еще называют – педального, применяется  керамический неразборный картридж. Шаровые краны быстро завоевали популярность, благодаря своей надежности и долговечности. Срок их службы рассчитан на большое количество циклов, но все равно, они периодически выходят из строя

.

Этот однорычажный механизм полностью производится из металлокерамики без каких-либо уплотнителей, все элементы конструкции плотно подгоняются относительно друг друга. Вследствие этого, в шаровых смесителях попросту нечему стираться.

Но, как уже говорилось, это вовсе не означает, что педальный смеситель никогда не сломается.

Обратите внимание! Если кран все-таки начал протекать, и вам необходимо разобрать его, примите к сведению, что, скорее всего, выход смесителя из строя был вызван вследствие деформации жесткой водой запорного механизма. Важно четко знать, как разбирать шаровой механизм, потому как его конструкция довольно сложная, осуществить ее ремонт не очень легко. Наиболее часто необходима полная смена рычага и поворотной головки на кране.

Но, прежде как чинить кран, надо убедиться, что необходимые детали продаются на строительном рынке либо в специализированных магазинах.

Необходимые операции при ремонте смесителя

Давайте поговорим подробнее, как разобрать кран на кухне либо в ванной, и какие инструменты для этого понадобятся. Вам потребуются плоскогубцы, отвертка с плоским профилем, разводной ключ, торцевой шестигранный ключ  и молоток

.

Попытайтесь самостоятельно определить, вначале визуально – что случилось с краном. Подтекает, гудит и вибрирует, открывается или закрывается не до конца, плохой напор, заедает открывающий рычаг.

Любую из этих причин вы сможете устранить своими руками, да и на практике узнаете – как разобрать шаровый кран, не прибегая к посторонней помощи в дальнейшем.

1. Прежде всего – перекройте кран на входе разводки труб водоснабжения своими руками в квартиру или дом. Затем откройте вентиль в поломанном кране и слейте остатки воды в нем. Теперь нужно слегка ослабить, подкрутив отверткой винт, который держит ручку у смесителя. Затем снимите эту ручку с крана.
2. Далее займитесь резьбовым кольцом. У него имеются четыре выемки, слегка нажав на них отверткой, поверните затем их против часовой стрелки. Следите при этом, чтобы сам кран не двигался и не поворачивался. Иначе, вы рискуете повредить подводные водопроводные шланги к нему.
3. Возьмите кусок толстой ткани, чтобы не повредить хромированные детали, и аккуратно ключом прихватите кран-букс основного крана. Выкрутите элементы и детали из крана, соблюдая осторожность, чтобы не пораниться.
4. Теперь вы увидите шар, который нужно вытащить и внимательно осмотреть. Он должен быть гладким, без сколов, дефектов и ржавого налета. Именно от его плотного прилегания к гнезду, в котором он двигается, зависит герметичность запорного механизма.
5. Как разобрать кухонный кран, если какая-то из деталей не откручивается? Попытайтесь, в этом случае, нагреть застывший фрагмент. Повторите попытку, приложив чуть больше усилий, и у вас все получится.
6. Вытащите, при помощи отвертки, уплотнитель, в котором удерживался шар. Прочистите или промойте его и шар. Если вы не увидели в этих деталях дефектов, возможно, что притертые элементы просто засорились окалиной. После прочистки они заработают исправно.
7. Если пружины или уплотнители износились, желательно поменять их на новые. Но, в случае поломки картриджа, его необходимо заменить в магазине. Потому что ремонту он, к сожалению, не подлежит.
8. Возьмите немного силиконовой смазки, нанесите ее на уплотнительное кольцо, и вставьте в него очищенный от грязи шар.
9. Теперь, когда вы поняли, как разобрать водопроводный кран, вы легко его соберете в исходное положение. В обратной последовательности осторожно вставьте все детали на место и закрутите их.
10. Убедившись в том, что все прикручено надежно, откройте общее водоснабжение и откройте сам кран. Делайте это вначале очень осторожно, постепенно увеличивая напор. Потому что, если вы недостаточно плотно и герметично прикрутили все на место, может пробиться струя воды. В этом случае, отключите опять водоснабжение и подкрутите все элементы повторно и плотнее.

Совет! Не стоит пугаться проделывать эту операцию самостоятельно. Все не так сложно, как кажется на первый взгляд. Узнав устройство этого, в принципе, несложного механизма, вы без труда в дальнейшем сможете разобраться в том, как установить кран на кухне без помощи специалистов.

Кухонный смеситель разбирается также, что и в ванной раковине

Установка шарового крана проводится просто, с помощью все тех же инструментов. Всегда помните о мерах предосторожности, и не забывайте перекрывать основное водоснабжение перед монтажом.

Когда вы, на своей практике поймете, как разобрать кран шаровый, то в дальнейшем сможете уже при первом взгляде, диагностировать возникшие неполадки.

Такие краны, в отличие от устаревших сальниковых смесителей, хоть и очень долговечны, но все же, иногда ломаются. Когда мы чиним что-нибудь у себя дома сами, всегда получаем не только материальную экономию, но и экономию времени, да и моральное удовлетворение.

Добавить в избранное Версия для печати

Поделитесь:

Статьи по теме

Все материалы по теме

Как разобрать смеситель в ванной: двухвентильный, однорычажный и шаровой

Опубликовано: 24.04.2019

Содержание статьи

• 1 Общие рекомендации
• 2 Необходимый инструмент, принадлежности
• 3 Однорычажный
• 4 Полуоборотный
• 5 Двухвентильный
• 6 Шаровой
• 7 Переключатели душа
• 8 Аэратор

Возможность обойтись без вызова мастера при неполадках смесителя душевой привлекает экономией средств. Самостоятельный ремонт начинается с разборки, основные сведения о технологии процесса приведены в статье.

Общие рекомендации

Сантехническая арматура ванной нуждается в периодической ревизии. Для замены износившихся, неисправных компонентов необходимо разобрать смеситель в ванной, придерживаясь алгоритма действий:

• Ознакомьтесь с конструкцией, последовательностью разборки.
• Подготовьте инструменты, освободите зону работы от посторонних предметов.
• Перекройте подачу воды.
• Открыв кран, сбросьте остаточное давление системы.
• Во избежание повреждений декоративного покрытия используйте защитные накладки на губки ключей; оборачивайте гайки, колпаки арматуры тканью. Подложив толстое полотенце, убережете раковину, ванну от случайно упавших деталей, удара сорвавшегося ключа.
• Перед тем как снимать рукоятку, обязательно выкрутите крепежный или стопорный винт, скрытый заглушкой. Далее следует демонтировать запорно-регулирующий узел. Тип смесителя определяет нюансы операций.
• Ограничивайтесь достаточным минимумом: разбирать лишнее не нужно, постарайтесь предварительно установить причину поломки.

В большинстве случаев удобнее выполнять разборку, не снимая смеситель. Иногда невозможно выкрутить буксу, картридж на месте, тогда отсоединяют корпус от подводящих воду эксцентриков, открутив накидные гайки.

Удерживайте корпус рукой или вторым ключом за накидную гайку, чтобы компенсировать опрокидывающий момент, если головка тяжело выкручивается. Иначе нарушится герметичность соединений: эксцентрик – гайка, футорка – корпус; есть вероятность обломить кран по резьбе футорки.

Необходимый инструмент, принадлежности

Обязательный ремонтный набор:

Разводному инструменту присущ небольшой люфт, поэтому легко смять грани, например буксы, при тугой затяжке. Где позволяют габариты, можно использовать высокие торцовые головки, обеспечивающие более равномерное приложение усилия. Газовый ключ, даже номер 1, применять не рекомендуется. Не рассчитав силу, рискуете раздавить тонкостенные элементы, сорвать резьбу, оставить мощными губками задиры, вмятины на хроме.

Зарубежная арматура отличается рядом S, например: 15, 16, 18 вместо 14, 17, 19 мм – по отечественным стандартам. Не допускается использовать ключи, не соответствующие размеру граней, во избежание «слизывания» последних из-за проскальзывания.

Профессиональная оснастка:

В проблемных случаях требуются:

Не забудьте приготовить мягкую чистую ветошь, наденьте хлопчатобумажные перчатки – культура и качество работы начинаются с мелочей.

Однорычажный

Безотказность однорычажного смесителя в основном определяется состоянием картриджа. Ремонт сводится к чистке, смазке или установке новой кассеты. Чтобы вынуть картридж:

Совет: Прикипевший крепеж залейте на пару часов вэдэшкой или керосином.

Поясняющее видео от KOHLER:

Распространенная проблема – течь по соединению носика с корпусом решается заменой уплотнительных колец. В большинстве случаев доступ к ним получают, демонтировав рычаг, хромированное кольцо, затем вращательно-поступательным движением снимают излив вверх.

Существуют конструкции для раковин, у которых поворотный гусак снимается вниз, поэтому последовательно:

Опыт мастеров:

Полуоборотный

Эволюция двухвентильной конструкции завершилась модернизацией запорно-регулирующего механизма. Вместо клапана с резиновой прокладкой в буксе установили полуоборотный дисковый керамический затвор. Современный распределитель на душ реализуют аналогичной головкой.

Процесс разборки полуоборотного крана сводится к следующему:

• Отвинчиваем крышечку (бывают пластиковые, на защелках) на барашке рукой или пассатижами.

  Убираем декоративную заглушку.

• Выкручиваем винт, крепящий ручку к штоку.

  Выкручиваем винт крепления барашка.

• Стягиваем рукоятку.

  Стягиваем рукоятку.

• Откручиваем декоративный колпачок.

  Откручиваем декоративный колпачок.

• Откручиваем соответствующим ключом головку.

  Выкручиваем головку.

• Извлекаем кран-буксу.

  Извлекаем кран-буксу.

Видеоинструкция:

Двухвентильный

Со временем любой кран начинает капать, как не затягивай барашек. Вероятная причина – износ прокладки клапана (поршня), придется вывинтить головку для ревизии. Операция несложная:



Устройство двухвентильного смесителя.

• Снимаем декоративную заглушку барашка.

  Снимаем заглушку барашка.

• Выкручиваем винт крепления барашка.

  Вывинчиваем винт барашка.

• Снимаем барашек.

  Снимаем барашек.

• Откручиваем декоративный колпак, иногда на нем есть шестигранник под ключ, иногда он откручивается от руки.

  Откручиваем колпак.

• Выкручиваем и извлекаем кран-буксу.

  Выкручиваем головку.

Для отсоединения излива откручивают накидную гайку, затем вытягивают из корпуса, в котором он держится за счет резиновых колец. У круглых гусаков старого образца уплотнения непосредственно в канавках трубки. У современных плоских – на переходном фитинге.

Когда из душевой лейки не прекращает капать вода, ревизируют шаровой переключатель. Кроме гусака, обязательно отсоединяют верхний душевой отвод. Затем:

• Снимаем ручку переключателя аналогично барашкам головок.
• Откручиваем центральную футорку, через которую проходит шток.
• Полностью отпускаем шестигранным ключом верхнюю, нижнюю футорки, во фторопластовых (керамических) седлах которых вращается шар. При сборке, чтобы избежать заклинивания, завинчивают поочередно на одинаковое число ниток, регулируя прижимом свободу вращения.
• Прослабленный узел пропускает воду, предпочтительней небольшой натяг, допускающий поворот ручки пальцами.
• Вынимаем шток с шаром.

Практические советы:

Шаровой

Весьма ремонтопригодный тип арматуры. Замене подлежат резиновые подпружиненные седла, пружины, манжета, реже шар. Разборка элементарная:

Наглядное пособие от канадских специалистов:

Переключатели душа

Устаревшую шаровую конструкцию вытесняют поршневые (золотниковые) переключатели: эксцентриковые и кнопочные. Первые размещены в центральной расточке корпуса или отдельно присоединяемом диверторе. Вторые характерны однорычажным вариантам, находятся на носике.

Из центральной расточки плунжер вынимают следующим образом:

• Отсоединяем гусак, снимаем ручку аналогично шаровому переключателю.
• Выкручиваем штоковую футорку. Вынимаем вместе со штоком-эксцентриком.
• Зацепив мелким шестигранником, извлекаем вниз поршень.

Разборку кнопочного варианта рассмотрим на примере Grohe:

Последовательность операций:

• Отсоединяем душевой шланг.
• Удерживаем отверткой клапан от вращения.
• Отвинчиваем колпачек-кнопку.
• Шестигранником выкручиваем механизм в сборе.

Процесс замены дивертора KOHLER:

Аэратор

Аэратор представляет сборочную единицу, состоящую из стаканчика, объединяющего фильтрующие сеточки. Изготовляется с наружной или внутренней резьбой из латуни, дешевые вариации – пластмассы.

Солевые отложения затрудняют вывинчивание, особенно из стальных омедненных подделок. Приходится применять переставной или разводной инструмент, предварительно обернув стаканчик тряпкой.

Обычным инструментом неудобно браться за небольшие лыски на стаканчике. Профи пользуются специальными охватывающими пластиковыми ключами, позволяющими приложить большое усилие, не испортив покрытие.

Приобретая сантехнику, сохраняйте инструкцию, содержащую разнесенную сборочную схему с обозначением составных частей. Производители предоставляют технические сведения на официальных сайтах. Просмотр схем, сборочных чертежей поможет уяснить устройство, избежать ошибок при разборке, ремонте.

При отсутствии информации, руководствуйтесь правилами:

• Демонтаж любого узла (детали) выполняйте, убедившись, что все препятствующие разборке или связанные комплектующие – удалены, стопоры – отпущены.
• Не прикладывайте чрезмерных усилий: качественная сантехника собирается практически от руки. Сложности указывают на пропущенные фиксирующие элементы или коррозию резьбовых соединений.
• Собирать начинайте в обратном порядке, при длительном перерыве вспомнить нюансы поможет фотосъемка процесса разборки.

Совет! Если вам нужны мастера по ремонту ванной комнаты, есть очень удобный сервис по подбору спецов от PROFI.RU. Просто заполните детали заказа, мастера сами откликнутся и вы сможете выбрать с кем сотрудничать. У каждого специалиста в системе есть рейтинг, отзывы и примеры работ, что поможет с выбором.

Похоже на мини тендер. Размещение заявки БЕСПЛАТНО и ни к чему не обязывает. Работает почти во всех городах России.

Если вы являетесь мастером, то перейдите по этой ссылке, зарегистрируйтесь в системе и сможете принимать заказы.



Что такое шаровой кран? Детали, приводы, схемы и многое другое

Что общего между бытовыми водопроводами, фритюрницами для фаст-фуда и химической обработкой? Шаровые краны! Эти компактные, мощные клапаны являются катализатором многих важных процессов. Читайте дальше, чтобы увидеть наши схемы шаровых кранов и обзор различных доступных деталей и типов.

• Что такое шаровой кран?
• Детали шарового крана
• Типы срабатывания

Что такое шаровой кран?

Шаровые краны представляют собой четвертьоборотные запорные устройства. Поворотный шар в центре клапана регулирует поток жидкости или газа.

Поворотный шар известен как вращающийся шар и имеет отверстие в центре. Шток в верхней части шара вращает шар, открывая или закрывая клапан. Шток можно поворачивать с помощью ручных рычагов или автоматики.

Шаровые краны чаще всего изготавливаются из таких материалов, как сталь, железо, латунь, бронза или ПВХ.

Как работает шаровой кран?

Шаровые краны могут иметь несколько портов, которые представляют собой отверстия в клапане. Двухходовые шаровые краны имеют два порта и используются для традиционного включения/выключения. Многоходовые клапаны (3-ходовые, 4-ходовые и т. д.) используются в приложениях, требующих более одного источника среды или требующих отвода среды в разных направлениях.

Отверстие шарового крана можно открывать или закрывать для управления средой либо вручную, либо с помощью привода. Для ручного варианта требуются ручки или рычаги и оператор для управления клапаном. Электрический, гидравлический и пневматический привод не требует оператора для управления клапаном. Активация идеально подходит для сложных систем управления или тех, которые находятся в удаленных областях, к которым оператор не может легко получить доступ.

Преимущества шаровых кранов

По сравнению с другими типами кранов шаровые краны обладают рядом заметных преимуществ:

• Компактная, экономичная конструкция
• Быстрое отключение
• Долговечность в условиях высокого давления, больших объемов и высоких температур
• Менее подвержен коррозии или повреждению
• Долгий срок службы
• Универсален и идеально подходит для целого ряда промышленных применений

Области применения, в которых используются шаровые краны

Шаровые краны используются повсеместно, от дома до специализированных отраслей промышленности. Вот несколько примеров:

Домашнее применение:

• Стиральные машины
• Наружные шланги
• Посудомоечные машины

Специализированные отрасли:

• Нефть и газ
• Оборудование для производства продуктов питания и напитков
• Автомобилестроение
• Системы мойки автомобилей
• Силовая обработка
• Фармацевтика
• Химические добавки и обработка
• Оборудование для ирригации и очистки воды
• Производственные помещения

Детали шарового крана

Шаровые краны состоят из нескольких важных компонентов:

• Корпус клапана
  Это основная часть клапана, содержащая все компоненты для управления включением/выключением.
• Вращающийся шар
  Шар имеет центральное отверстие (отверстие), через которое проходит среда. Направление шара контролируется поворотом штока.
• Стержень
  Соединяет шар с внешним механизмом управления. Например, в ручном шаровом кране шток соединен с ручкой или рычагом.
• Седла
  Это диски, которые находятся между корпусом и шаром. Седла обеспечивают уплотнение между ними, а также поддерживают шар.
• Источник питания
  Шток шарового крана вращается с помощью ручных или приводных источников питания. Ручное управление включает в себя рычаги и рукоятки, которыми управляет оператор. Также доступны автоматизированные источники энергии, такие как электрический, пневматический и гидравлический привод.
• Сальник
  Это уплотнение вокруг штока, предотвращающее утечку среды.
• Крышка
  Крышка — это часть корпуса, содержащая шток и набивку.

Конструкция корпуса клапана

• Цельные шаровые краны
  Эта конструкция имеет цельный литой корпус. Поскольку цельные шаровые краны не предназначены для простого ремонта, их часто называют «одноразовыми».

• Двухсекционные шаровые краны Эта конструкция состоит из основного корпуса и одного торцевого соединения. Шаровые краны, состоящие из двух частей, можно отремонтировать, если они сняты с эксплуатации. Однако ремонт может быть затруднен, поскольку при извлечении торцевой заглушки из корпуса клапана может возникнуть заедание резьбы.

• Шаровые краны из 3-х частей
  Шаровой кран из 3-х частей состоит из основного корпуса и двух трубных соединителей, которые навинчиваются или привариваются к трубе. Основной корпус легко снимается для очистки или ремонта без снятия трубных соединителей.

Типы корпусов клапанов

Существует три различных типа корпусов клапанов, как определено в Руководстве по трубопроводам:

• Шаровой кран с разъемным корпусом
  Корпус этой конструкции состоит из двух частей, которые удерживаются вместе по фланцевому соединению. Одна часть тела меньше другой, и мяч вставляется в большую часть.
• Шаровой кран с верхним входом
  Конструкции с верхним входом позволяют снять верхнюю часть клапана, чтобы получить доступ к внутренней части для сборки, разборки, ремонта и технического обслуживания.
• Шаровые краны с торцевым входом
  Эти шаровые краны имеют один основной корпус, и шар вставляется через один конец.

Шаровые конструкции

Существует два основных типа шаровых конструкций: плавающие и цапфовые. Плавающая конструкция является наиболее распространенной конструкцией, а цапфовые шары часто дороже.

Плавающие шары поддерживаются чашеобразными седлами для создания плотного прилегания между корпусом и шаром. Шаровые цапфы работают аналогично плавающим шарам, только седла подпружинены, а шар вращается только вокруг своей оси. Рабочий крутящий момент обычно ниже для цапфовых клапанов.

Конструкции отверстий шарового крана

Отверстие в шаре может быть спроектировано с использованием трех различных профилей:

• Полнопроходной
  Полнопроходная конструкция также называется полнопроходной конструкцией. Диаметр отверстия совпадает с диаметром трубы, что снижает потери на трение и облегчает очистку клапана.
• Уменьшенный проходной диаметр
  Конструкция с уменьшенным проходным сечением характерна для большинства шаровых кранов. Эта конструкция имеет меньший диаметр, чем полнопроходной, и может привести к небольшим потерям на трение.
• V-образное
  Отверстие в шаре или седле клапана также может иметь V-образное исполнение. V-образные отверстия могут более точно контролировать скорость потока при вращении шара.
• Вентилируемый
  Шаровой кран с вентиляцией имеет небольшое отверстие, просверленное на входной стороне. Это отверстие устраняет нежелательное давление внутри клапана.

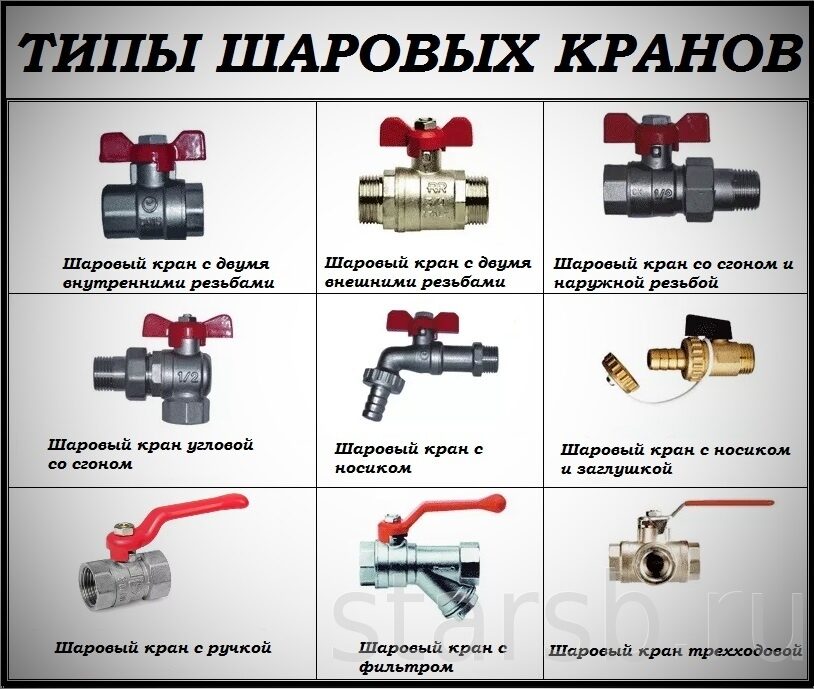

Торцевые соединения

Существует три распространенных способа подключения шарового крана к системе трубопроводов:

• Резьбовое
  Резьбовые концевые соединения могут быть как с внутренней, так и с наружной резьбой. Концевое соединение с внутренней резьбой на шаровом кране подходит к трубе с наружной резьбой, и наоборот. Существуют также шаровые краны с одним охватываемым и одним охватываемым концевым соединением.
• Фланцевый
  Фланцевые шаровые краны имеют отверстия под болты на концевых соединителях для крепления к соответствующим фланцам на трубе.

Типы срабатывания

Шаровые краны приводятся в действие вручную или с помощью автоматических источников энергии.

• Ручные шаровые краны
  Они имеют ручки или рычаги, которыми должен управлять оператор. Эта опция не предназначена для приложений с большим циклом.
• Пневматический привод
  Пневматические шаровые краны требуют сжатого воздуха в качестве источника энергии. Этот вариант лучше всего подходит для приложений, требующих высокой надежности и короткого времени цикла.
• Электропривод
  При отсутствии доступа к сжатому воздуху используются электрические приводы, также известные как шаровые краны с электроприводом. Этот вариант лучше всего подходит для низких скоростей цикла.
• Гидравлический привод
  Гидравлические приводы аналогичны пневматическим, но вместо воздуха в них используется жидкость под давлением (вода или масло). Эта опция обеспечивает больший выходной крутящий момент, чем другие.

Джордж Паккард

Вице-президент по маркетингу

Джордж Паккард, вице-президент по маркетингу Gemini Valve, более 10 лет занимается техническими продажами и маркетингом в арматуростроительной отрасли. Разнообразный опыт Джорджа включает в себя общение с клиентами для устранения неполадок в критических приложениях и работу с ведущими инженерами отрасли для продвижения последних инноваций в конструкции автоматизированных шаровых кранов.

Ваше полное руководство по приводам клапанов

Всестороннее введение в приводы клапанов, включая источники питания, отказоустойчивые устройства, ответы на вопросы и многое другое.

Скачать

Как продлить срок службы шарового крана

Шаровой кран предназначен для перекачки газа и жидкости в технологических системах, обслуживающих нефтегазовую и химическую перерабатывающую промышленность. Они также широко используются в оборудовании для производства продуктов питания и напитков, в машиностроении, производстве и обслуживании автомобилей (см. рис. 1).

Рис. 1: Схема шарового крана в разрезе показывает различные компоненты, в частности, вращающийся шар и шток клапана. Предоставлено: Gemini Valve

По сравнению с задвижками или шаровыми кранами, шаровые краны часто предпочтительнее из-за их:

• Компактной и экономичной конструкции
• Быстрое отключение
• Долговечность в условиях высокого давления, больших объемов и высоких температур
• Стойкость к коррозии или повреждениям
• Долгий срок службы
• Универсальность в различных промышленных применениях.

Большинство шаровых кранов сконструированы таким образом, что не требуют технического обслуживания и в конечном итоге предназначены для замены, а не для ремонта. Тем не менее, надлежащие профилактические меры могут продлить срок службы шаровых кранов на годы.

Факторы, влияющие на срок службы шарового крана

Многие производители шаровых кранов указывают предполагаемый срок службы шарового крана (обычно от восьми до 10 лет), и надлежащее техническое обслуживание, безусловно, может увеличить этот диапазон. Однако на срок службы шарового крана может влиять множество других факторов.

Приведение в действие : Выбирая соответствующий источник питания для приложения, пользователи могут сократить расходы на техническое обслуживание, увеличить время безотказной работы и повысить безопасность. Шаровые краны с пневматическим приводом являются наиболее надежным вариантом в условиях высокого давления при условии доступа к сжатому воздуху (см. рис. 2).

Рисунок 2: Два примера шаровых кранов с пневматическим приводом. Привод расположен на верхней части корпуса клапана и управляет клапаном с помощью сжатого воздуха. Предоставлено: Gemini Valve

Исполнение : Шаровые краны бывают одно-, двух- и трехкомпонентными, первые два из которых не допускают обслуживания и должны заменяться при выходе из строя компонентов. Шаровые краны, состоящие из трех частей, сконструированы таким образом, что седла и уплотнения можно снимать и заменять, не удаляя весь клапан из системы (см. рис. 3).

Рис. 3: Вверху: Шаровой кран из двух частей с ручным управлением. Предоставлено: Gemini Valve

Рис. 3: Внизу: Ручной шаровой кран из трех частей. Предоставлено: Gemini Valve

Номинальные значения температуры и давления : Шаровые краны, используемые в установках с высоким давлением или высокой частотой циклов, должны обслуживаться или заменяться чаще, чем краны в применениях с более низким давлением. Чем ближе номинальное значение температуры/давления среды к номинальному значению шарового крана, тем чаще потребуется замена клапана.

Среда : Шаровые краны предназначены для двухпозиционного регулирования жидкостей и газов без твердых частиц. Любые частицы в среде могут привести к истиранию механизма клапана, что приведет к ремонту, отказу клапана или привода.

Материалы клапана : Шаровые краны могут быть изготовлены из нержавеющей стали, латуни, бронзы или пластика (ПВХ). В то время как ПВХ обеспечивает гибкость и экономию средств, металлические шаровые краны более долговечны, устойчивы к коррозии, способны выдерживать высокие температуры и давления и совместимы практически со всеми типами сред (см. рис. 4). Используйте базу данных химической совместимости Cole-Parmer для сравнения материала клапана и рабочей среды.

Рис. 4: Вверху: Ручной латунный шаровой кран, состоящий из двух частей. Предоставлено: Gemini Valve

Внизу: Шаровой кран из нержавеющей стали с ручным управлением, состоящий из двух частей. Предоставлено: Gemini Valve

Источник : Некоторые розничные продавцы арматуры поставляют свою продукцию со всего мира, но продукция из-за рубежа влечет за собой риск несовместимости с продукцией, произведенной в США. обеспечить совместимость и долговечность и предотвратить преждевременную замену.

Почему важно обслуживание шарового крана

Долговечность : Клапаны, которые служат дольше и почти не требуют ремонта, помогают предприятиям экономить деньги, предотвращать простои и поддерживать производство в соответствии с графиком. Без регулярного технического обслуживания и проверки качества любые проблемы с шаровыми кранами могут остаться незамеченными, что приведет к сбоям в работе оборудования, повреждению деталей или травмам рабочих.

Охрана и безопасность : Наихудшим сценарием на заводе является предотвратимая авария, которая приводит к травмам или дорогостоящему ремонту. Специалисты по техническому обслуживанию, которые должным образом обучены установке и оценке шаровых кранов, могут легко и на ранней стадии выявлять потенциальные проблемы, тем самым снижая вероятность аварийного ремонта или нарушения OSHA.

Уменьшение потребности в остановах : Незапланированные простои обходятся дорого, поскольку каждый раз, когда завод не производит продукцию, деньги тратятся впустую или доходы упускаются. Некоторое техническое обслуживание шарового крана может выполняться во время его работы, что позволяет бесперебойно работать на заводе.

Экономия затрат : Точно так же, как увеличение времени безотказной работы означает увеличение доходов, меньшее количество проблем с обслуживанием сохраняет больше денег для компании. Если шаровые краны регулярно проверяются, обслуживаются и заменяются по запланированному графику, будет меньше необходимости выделять средства на непредвиденный ремонт или замену.

Что и почему шаровые краны

1. В шаровых кранах используется металлический шар с просверленным в центре отверстием, зажатым между двумя седлами для управления потоком. Шаровые краны, используемые во многих процессах обработки углеводородов, способны дросселировать газы и пары и особенно полезны в условиях низкого расхода.
2. Согласно Википедии, шаровой кран – это устройство регулирования расхода, в котором используется полый, перфорированный и вращающийся шар для управления протекающей через него жидкостью. Он открыт, когда отверстие шара находится на одной линии с впускным отверстием, и закрыт, когда шар поворачивается 90 градусов ручкой клапана, блокируя поток. Рукоятка ровно расположена на одной линии с потоком, когда открыта, и перпендикулярна потоку, когда закрыта, что упрощает визуальную проверку состояния клапана. Положение закрытия на 1/4 оборота может быть по часовой стрелке или против часовой стрелки.
3. По данным Home Depot, шаровые краны более эффективны для создания герметичного уплотнения и имеют большую надежность и долговечность, чем задвижки, но, как правило, стоят дороже. Они часто используются для отключения и управления приложениями. Поскольку шаровые краны могут открываться и закрываться немедленно, они с большей вероятностью, чем задвижки, вызовут гидравлический удар.

Техническое обслуживание шаровых кранов

Профилактическое или профилактическое обслуживание следует начинать задолго до того, как вы обнаружите какие-либо проблемы с шаровыми кранами. Включите следующие шаги в программу управления техническим обслуживанием предприятия, чтобы продлить срок службы шаровых кранов.

Правильная установка : У правильно установленных шаровых кранов гораздо меньше шансов на ремонт или замену. Убедитесь, что инженер, устанавливающий шаровые краны, имеет соответствующий опыт и знания.

Регулярная очистка : Чистые клапаны служат дольше, так как вероятность накопления мусора и отрицательного воздействия на работу системы трубопроводов минимальна. Обязательно используйте чистящие средства, которые не вступают в негативную реакцию с материалами клапана: очистители на основе газа или сжатого воздуха хорошо подходят для металлических компонентов, а очистители на спиртовой или водной основе идеально подходят для неметаллических деталей. Очищайте шаровые краны не реже одного раза в год и чаще, если среда предприятия содержит грязь или пыль.

Смазка для клапанов : Смазка обеспечивает плавную работу шаровых кранов, предотвращает истирание и помогает повысить эффективность уплотнений клапанов. Придерживайтесь синтетических, водонерастворимых смазок на масляной основе; избегайте смазок на глинистой или твердой основе, которые могут скапливаться внутри полости клапана. Обязательно выберите смазку, совместимую с материалами клапана и средой системы.

Плановые проверки : Регулярная проверка клапанов квалифицированным инспектором. В идеале – раз в год, но шаровые краны, предназначенные для работы под высоким давлением и с высокой частотой циклов, должны проходить проверки чаще. Проверки должны включать:

• Затяжка гаек, болтов и других крепежных изделий
• Наличие минеральных отложений или коррозии
• Опасность утечки
• Правильное открытие и закрытие клапанов
• Точность индикатора положения (даже на статических клапанах)
• Надлежащая вытяжка и фильтрация воздуха в помещении.

В заключение следует отметить, что ежегодные остановки являются идеальным временем для проверки шаровых кранов.
