Принцип действия дизельного двигателя

Дизель — это двигатель внутреннего сгорания с КПД более 50%. Большое значение этому агрегату дают низкий расход топлива и низкая токсичность. Дизельный двигатель адаптирован к наддуву воздуха — за счет этого повышается мощность, кпд и уменьшается содержание вредных веществ в отработанном газе (ОГ). Дизели работают по двухтактному и четырехтактному принципу. Но большинство автомобилей сегодня используют четырехтактный принцип.

Принцип действия

Дизельный двигатель может быть одноцилиндровым или многоцилиндровым. При сгорании дизельного топлива в камере сгорания повышается давление, которое заставляет поршень совершить возвратно-поступательное действие в цилиндре. Этот принцип действия называется «поршневой двигатель». Шатун преобразует возвратно-поступательное движение во вращательное движение коленвала. Маховик на коленвале сглаживает неравномерное вращение из-за последовательного сгорания топлива в отдельных цилиндрах.

Четырехтактный процесс

Рисунок 1- Четырехтактный процесс

а — такт впуска; б — такт сжатия; в — рабочий ход; г — такт выпуска; 1— впускной клапан; 2 — форсунка; 3 — выпускной клапан; 4 — цилиндр; 5 — поршень; 6 —топливный насос высокого давления

Первый такт — впуск

Поршень, находящийся в верхней точке, начинает движение вниз и увеличивается объем цилиндра. Через открытый впускной клапан в цилиндр засасывается воздух. В нижней мертвой точке поршня, объем цилиндра становится максимально допустимым.

Второй такт — сжатие

Впускной клапан закрыт и поршень, начиная своё движение, сжимает воздух, который от степени сжатия начинает нагреваться до высокой температуры (максимально доходящей до 900 С). В конце процесса сжатия в разогретый воздух форсункой впрыскивается топливо. В верхней мертвой точке поршня объем цилиндра достигает минимальное значение.

Третий такт — рабочий ход

После задержки воспламенения (это связано с углом поворота коленвала) происходит рабочий ход. Топливо в сильно сжатом воздухе воспламеняется и сгорает в камере сгорания. Из-за этого заряд топливовоздушной смеси, созданной ТНВД, разогревается и давление поднимается выше. Количество впрыснутого топлива определяется количество освобожденной при сгорании энергии. Под действием давления поршень опускается вниз и тепловая энергия преобразуется в кинетическую. Кривошипно-шатунная система переводит кинетическую энергию поршня в энергию вращения коленвала.

Четвертый такт — выпуск

Незадолго до того, как поршень достигнет нижней мертвой точки, открывается выпускной клапан. Горячий газ находящийся под давлением выходит из цилиндра. Движение поршня вверх позволяет вытеснить остаток газа. Коленвал проходит два оборота и цикл повторяется сначала.

Кулачки впуска и выпуска распредвала отвечают за работу (открытия и закрытия) клапанов. Распредвал приводится от коленвала зубчатым ремнем или шестернями. Рабочий цикл, при четырех вышеописанных тактах, совершается за два оборота коленвала, поэтому распредвал вращается с частотой меньшей вдвое, чем коленчатый.

В момент перехода от такта выпуска к такту впуска — клапаны открыты одновременно. Этот момент называется — перекрытие клапанов. В это время отработавшие газы вытесняются новым воздухом в выпускной коллектор, таким образом охлаждая цилиндр.

Степень сжатия в двигателе оказывает влияние на:

• процесс холодного пуска;

• крутящий момент;

• расход топлива;

• шумность работы;

• эмиссию отработанных газов.

Принцип работы двигателя определил наличие следующих систем:

кривошипно-шатунный механизм, преобразующий возвратно-поступательное движение поршня под воздействием давления газов во вращательное движение коленчатого вала;

механизм газораспределения, предназначенный для своевременного наполнения цилиндров горючей смесью или воздухом и выпуска отработавших газов в атмосферу;

система смазки, предназначенная для очистки и подачи к трущимся сопряженным поверхностям двигателя необходимого для смазки и охлаждения этих поверхностей количества масла;

система охлаждения, служащая для охлаждения всех нагреваемых деталей двигателя путем отвода от них тепла;

система питания, предназначенная для подачи в цилиндры дозированного количества топлива или горючей смеси в распыленном состоянии;

система пуска, предназначенная для быстрого и уверенного запуска двигателя при любых температурных условиях.

TNVD.ORG, 2022

Все права защищены.



Если вы хотите найти милую проститутку, сделайте это с помощью веб-сайта http://prostitutkikazani.date. После тяжелого рабочего дня секс с шлюхами будет для вас самым лучшим выводом.

Спасибо, Ваше сообщение успешно отправлено!

Какое устройство имеет топливный нанос высокого давления

ТНВД двигателя является главной частью системы подачи топлива. При качественной работе определенных программ, тнвд контролирует моменты подачи топлива, а так же нагнетает определенное количество топлива. Причем, работа насоса высокого давления напрямую зависит от того, с какой силой происходит нажатие на педаль газа.

Составные части ТНВД, и их разновидности

Топливные насосы высокого давления можно найти трех видов.

1. рядный, где насосы отправляют топливо в определенные цилиндры. Насос данного вида уже давно перестали выпускать и ставить на новые автомобили. Однако, рассматривая преимущества, можно отметить надежность наоса. Из-за этого, многие владельцы авто продолжают использование именно этого насоса. Регулировать здесь возможно как механически, так и при помощи электроники. Имея дорогостоящее оборудование, это не составит проблем. В противном случае придется обратиться в автосервис.
2. многосекционный;

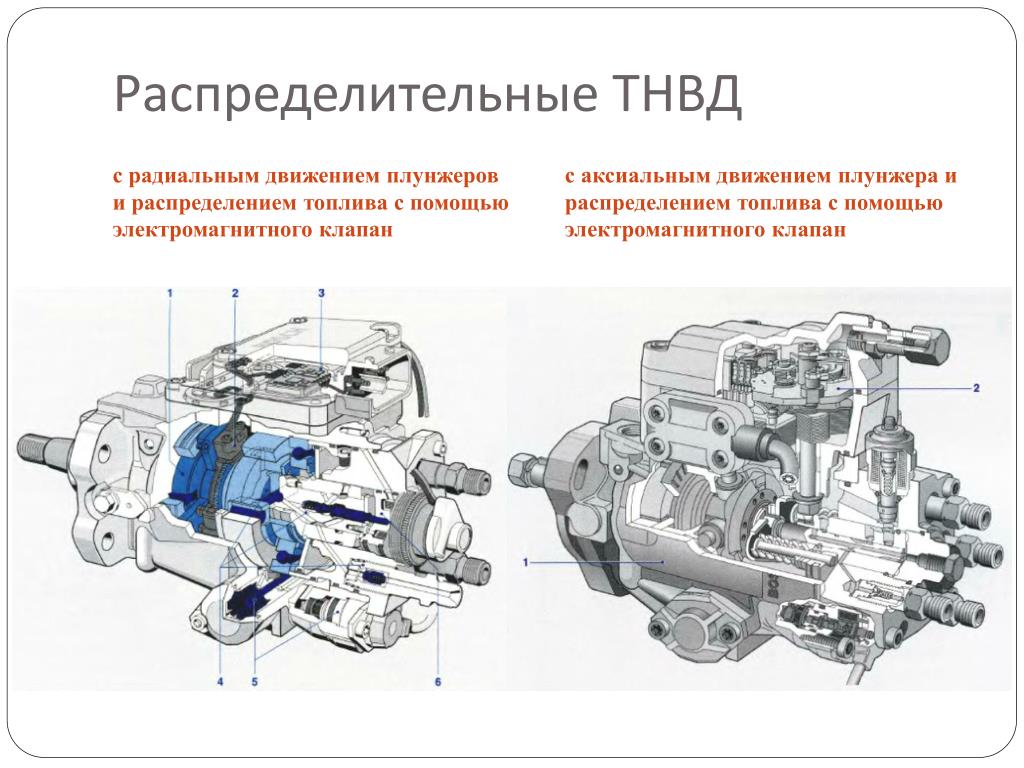

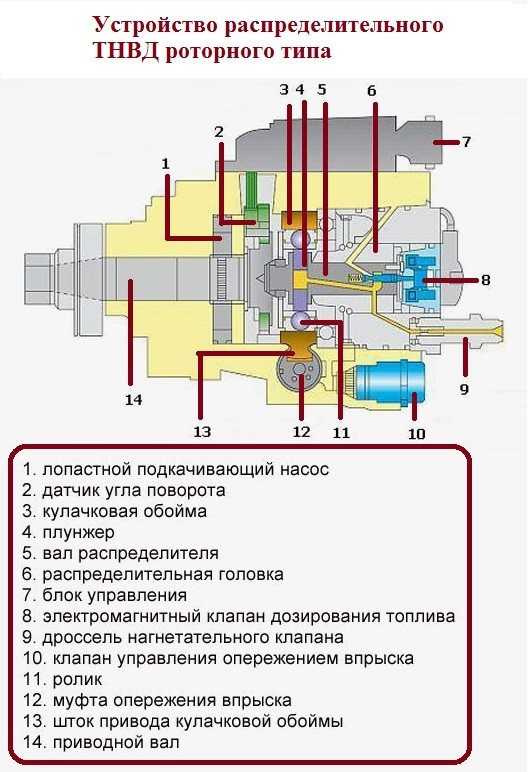

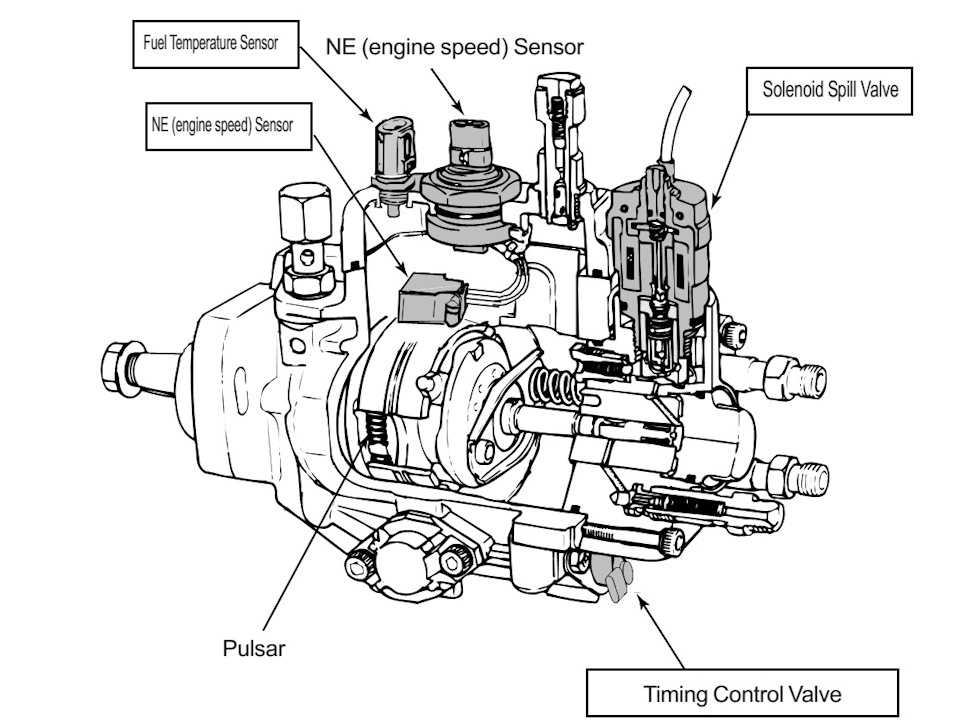

3. распределительный. Здесь один насос дает топливо сразу нескольким цилиндрам, однако, имеется здесь один существенный недостаток. При высоких нагрузках насос очень быстро изнашивается. Поэтому его предпочтительно устанавливать только на легковые автомобили, где и мощность двигателя, соответственно меньше.

При рассмотрении всех видов и устройство, можно выделить, практически все элементы идентичны. Так же, каждый вид имеет свои преимущества, которые присущи только одному виду.

Практически все производители автомобилей используют исключительно третий тип насосов. Выбор обуславливается компактностью и более точной работой таких насосов.

Однако здесь имеются свои подводные камни. При работе распределительного насоса необходимо обеспечить высокое качество используемого топлива. При исключении этого момента, топливный насос может быстро прийти в негодность. Ремонт или покупка нового устройства может обратиться в трату крупной денежной суммы без гарантии качественного ремонта.

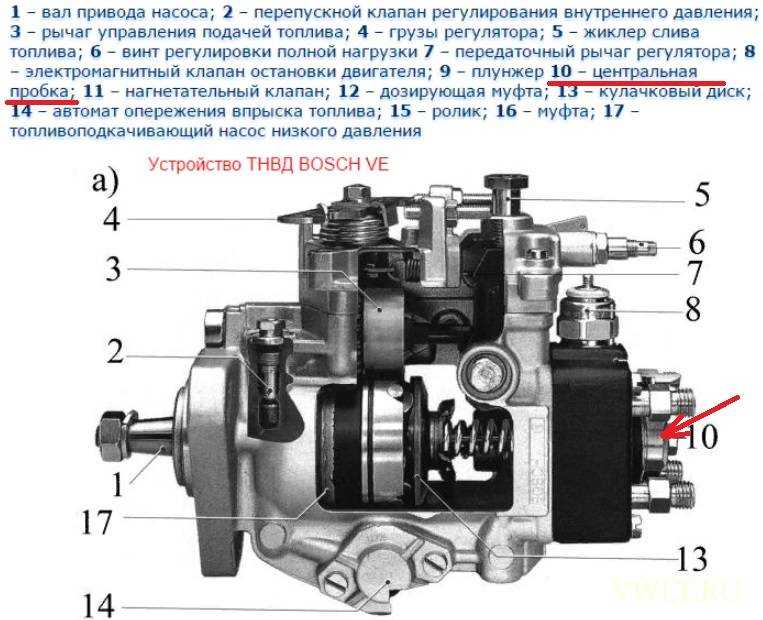

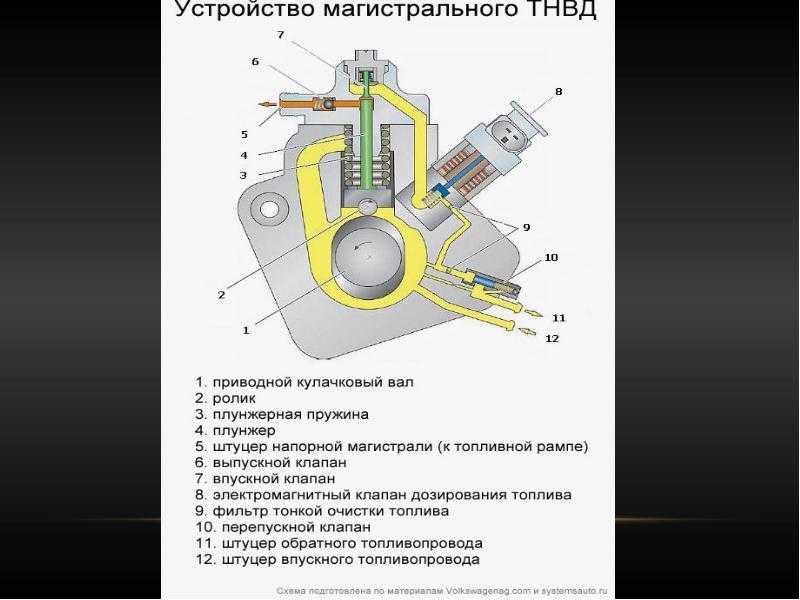

Устройство ТНВД

На рисунке показывается стандартный топливный насос. Здесь он состоит из таких частей как:

1. редукционного клапана;
2. регулятора режимов;
3. штуцера дренажного;
4. корпуса насосной секции с плунжерами;
5. насоса подкачки топлива;
6. регулятора опережения впрыска;
7. корпуса самого ТНВД;
8. клапана для выключения подачи топлива;
9. устройства привода плунжера.

Работа ТНВД

При помощи насоса для подкачки топлива, оно поступает из бака к ТНВД, здесь при помощи редукционного клапана стабилизируется давление. Регулятор режимов обеспечивает стабильную работу дизельного двигателя независимо от того, какая нагрузка.

Так как топливоподкачивающий насос подает топлива больше необходимого, лишнее топливо через штуцер попадает обратно в топливный бак. И, наконец, клапан, прекращающий поступление топлива, необходим для глушения двигателя.

Причины неисправностей в работе ТНВД

Среди всех причин, самая распространенная — наличие посторонней жидкости в топливе. Даже при наличии лучшего фильтра, вода может встречаться в любом случае. При полном отсутствии фильтра, или выводе из строя, фильтрация будет отключена, и вслед за выходом из строя ТНВД, может ломаться и сам двигатель.

Песок или другие посторонние крупинки. Попадание инородных тел в топливо может стать причиной раннего износа частей, которые соприкасаются между собой. Топливо, ненадлежащего качества губительно сказывается на работе автомобиля.

Настройка механизма, некачественное крепление. В таком случае может возникнуть ненужная вибрация и неправильная подача топлива.

Приобретение добавок и присадок. Они так же негативно влияют на работу всех систем автомобиля. Качественная регуляция насоса подразумевает долгую его эксплуатацию, и добавление присадок здесь не необходимо.

Ремонт ТНВД

Не имея необходимых навыков как в теории, так и в практике, лучше за ремонт не браться, и многие собственники дизельных авто предпочитают отправлять автомобили к специалистам. Чем можно самостоятельно заняться, это настраивание холостого хода, но и здесь имеется свой опасный момент. Так, во избежание поломок ТНВД нужно придерживаться двух простых правил:

• использование топлива проверенного качества;
• регулярная проверка на специализированных станциях после определенного пробега.

Даже самый внимательный и заботливый хозяин не застрахован от непредвиденной поломки насоса. Определить то, что причина именно в топливном насосе высокого давления очень просто.

1. расход топлива значительно возрастает;
2. мотор стал хуже работать, машина не заводится;
3. из выхлопной трубы идет темный дым;
4. обнаружены подтеки, просачивается топливо;
5. нарушается транспортировка топлива.

Несмотря на наличие всех вышеперечисленных неисправностей, необходимо исключить другие возможные варианты неисправностей. Лучше всего провести полную диагностику автомобиля. Так как предметы для проведения диагностики — вещь не дешевая, то провести ее могут помочь специалисты автомобильных мстерских.

Подтечка топлива

Самая часто возникающая проблема у автомобилей. Здесь причиной может быть износ уплотнительных колец. Раскачивая ось рычага во время работы двигателя, начинает подтекать топливо, следует просто заменить уплотнитель.

Проблемы с клапаном, прекращающим подачу топлива

В таком случае, двигатель попросту не заводится. Необходимо проверить целостность привода. В случае отсутствия поломки, проверить заедание самого клапана. Для этого следует взять провод, одна сторона которого крепится на плюсовую клемму аккумулятора, а другая сторона провода к клемме клапана.

При этом должен быть слышен характерный щелчок. В таком случае, он указывает на полную исправность клапана, и проблема, возможно, кроется в проводах. Для того, чтобы доехать до места стоянки или ремонта, можно кинуть запасной провод. А уже конкретно ремонтом данной неисправности должен заняться автоэлектрик.

В случае если щелчка все таки не последовало, чтобы не искать эвакуатор, необходимо вывернуть корпус клапана из топливного насоса высокого давления, удалить пружину и запорную часть. Это даст возможность самостоятельно приехать в гараж. Здесь стоит учесть тот момент, что заглушить двигатель обычным способом уже не выйдет. Так, на включенной скорости следует резко отпустить педаль сцепления и нажать педаль тормоза. При проведении таких манипуляций, машина с рывком самостоятельно заглохнет.

Механизм подачи топлива. Зачастую после долгого простоя, дизельный двигатель не заводится. Такое возможно не только по причине поломки ТНВД, но и по иным причинам. Либо, в топливе присутствует вода. Такое может случиться даже при использовании хорошего топлива, например в зимнее время, когда возможно образование конденсата. И здесь, чем дольше стоит автомобиль, тем выше вероятность поломки.

В случае, если нет уверенности в том, что автомобиль заведется, необходимо снять ремень ГРМ, и повернуть шкив вручную. В случае беспрепятственного вращения, можно вернуть ремень на место. В противном случае, необходимо снять ТНВД с целью удаления коррозии.

При разборке необходимо делать фотографии процесса и каждого шага, так как возможно появление затруднений при сборке.

Очистка сетки после ремонта

Количество фильтрующих сеток зависит от насоса. Чистятся сетки простой зубной щеткой.

В последнее время стали выпускать насосы без тросиков и рычагов. Здесь присутствуют только электрические двигатели и приводы. Такое насосы невозможно сделать самостоятельно. Более того, это не удается сделать и специалистам.

Топливные насосы низкого давления

При разборке ТНВД дизельного двигателя можно увидеть еще один насос. Обычно, устанавливают его прямо в ТНВД, или поблизости с ним. Это топливный насос низкого давления. Соединены эти два насоса при помощи нескольких трубок, по которым проходит топливо, параллельно проходя очистку. Топливный насос низкого давления — это деталь, помогающая доставить топливо к ТНВД.

Составные части ТННД

• вал приводной;
• ротор с лопастями;
• статор;
• распред. диск;
• шестерни;
• муфты соединительные.

При движении лопастей ротора, они начинают приближаться к статору, создавая камеры. Далее, при наличии определенного давления, топливо отправляется к ТНВД. При повышенном давлении часть топлива направляется к клапану редукции.

Виды ТННД

ТННД находится во всех автомобилях без исключения. Без него совершенно невозможно обойтись, так как при помощи данного насоса происходит передвижение топлива из бака ко всем системам автомобиля. В дизельном варианте, ТННД транспортирует топливо к ТНВД. На инжектор устанавливают более мощные насосы, в остальных случаях ставится насос слабее.

Насос механический. В работу приводит коленвал со специальным кулачком, нажатие на который отправляет топливо в камеру. Далее топливо проходит в карбюратор, где происходит возгорание. Механический тип более благоприятен при долгом простое автомобилей, так как в таком случае высыхание не становится проблемой, и возможна самостоятельная подкачка топлива вручную.

Насос электрический. Такой тип на инжекторных двигателях. Появление обусловлено невозможностью использования механики. Механический насос не справлялся со своими функциями.

Устройство в простом виде: насосный элемент и электрический двигатель. Здесь же расположен датчик по расходу топлива и фильтр. Работа механического и электрического насосов идентична. Различие кроется лишь в том, что в насосах электрических топливо движется при помощи электрического двигателя.

ТННД можно найти внутри бензобака. Непосредственная близость с топливом не представляет никакой опасности, так как при постоянном движении топлива перегрев не происходит, соответственно, возгорания произойти не может. В качестве дополнения, ТННД устанавливается так же на дизельные двигатели.

В качестве вывода и подведения итогов, необходимо еще раз сделать оговорку, что лучше использовать исключительно проверенное топливо и проходить регулярные осмотры, чем выплачивать круглые суммы специалистам по ремонту или покупать новые насосы. При правильной и бережной эксплуатации автомобиля, все его части будут бесперебойно работать, и прослужат долгое время.

Принцип работы ТНВД в дизельном двигателе

В обычных дизельных двигателях имеется два типа ТНВД: линейный насос и распределительный насос.

Мы обсуждали разницу между двумя типами насосов в предыдущей статье, вы можете получить доступ к этим 3 типам ТНВД в дизельных двигателях.

В этой статье мы подробно обсудим рядный ТНВД.

Как это работает? какие компоненты? мы все это обсудим.

Определение встроенного впрыскивающего насоса

Рядный впрыскивающий насос — это насос высокого давления на дизельном двигателе, который используется для повышения давления дизельного топлива до 18 000 фунтов на квадратный дюйм по отдельности.

То есть каждая форсунка будет обслуживаться плунжерным блоком.

Можно сказать, что в 4-цилиндровом дизельном двигателе 4 форсунки и 4 плунжера.

Основная характеристика рядного ТНВД заключается в конфигурации каждого плунжера. Каждый плунжер расположен на одной линии над насосом распределительного вала.

Отсюда и происходит название встроенный насос. Помимо того, что он называется встроенным насосом, этот тип также известен как индивидуальный насос, потому что, как объяснялось выше, в этом типе используется один плунжер для каждого цилиндра.

Основной компонент встроенного ТНВД

Рядный ТНВД состоит из 5 основных компонентов,

• Насос распределительного вала
• Плунжер
• Топливная бочка
• Подача топлива
• Рейка и шестерня

Насос распределительного вала используется для привода плунжера с целью нагнетания топлива. В то время как топливная бочка — это место для хранения топлива, которое будет прижиматься к форсунке.

Это конфигурация, плунжер расположен над распределительным валом, а топливный бак расположен над плунжером.

Реечный механизм — механизм для регулирования количества топлива в топливной бочке. Этот механизм будет регулировать обороты дизельного двигателя.

Топливопроводы — люк входа топлива, имеется три топливопровода
входная подача, используемая как вход топлива из бака в насос
выходная подача, используемая как выход топлива к форсунке в условиях высокого давления
обратная подача, используемая для слива остатка топлива, не пропрессованного в форсунку

А как это работает?

1. Внешний механизм ТНВД

Как правило, имеется мини-насос, который используется для перекачки топлива из бака в ТНВД. Этот насос работает механически, то есть приводится в движение коленчатым валом двигателя.

Итак, чтобы запустить подачу топлива, нам нужно запустить двигатель.


Когда коленчатый вал вращается, мини-насос подает дизельное топливо из бака в ТНВД через впускной патрубок. Из входной подачи топливо непосредственно заполняет топливную бочку, и она готова к прессованию.

2. Механизм ТНВД

Распределительный вал насоса соединен с коленчатым валом двигателя, так что, когда двигатель прокручивается автоматически, распределительный вал насоса вращается.

Это вращение будет перемещать плунжер, так что плунжер выдавливается вверх, в результате чего топливо, уже находящееся в топливной бочке, выдавливается под высоким давлением и поступает в форсунку.

Когда кулачок заканчивает нажимать на плунжер, плунжер возвращается в нижнее положение. Это снова откроет камеру топливного бака, так что топливо из впускного отверстия будет напрямую заполнять топливный бак.

3. Механизм регулировки оборотов двигателя

Регулировка оборотов двигателя на обычном дизеле осуществляется путем регулировки количества топлива, впрыскиваемого форсункой.

В этом случае управление находится в топливной бочке. Насколько количество топлива в топливной бочке при ее нажатии повлияет на обороты двигателя.

это задача зубчатой ​​рейки. Эти два компонента будут регулировать количество топлива в топливной бочке, регулируя сброс топлива через обратную подачу.

Количество топлива меньше (низкие обороты)

Количество топлива больше (высокие обороты)

Итак, между плунжером имеется топливный тракт от топливной бочки, ведущий к обратке.

Эта траектория сделана с определенным наклоном, так что при повороте плунжера угол влияет на количество топлива, содержащегося в топливной бочке

Для наглядности вы можете увидеть картинку (вид сбоку)

а. при низких оборотах

Количество нагнетаемого топлива меньше, поэтому угол плунжера виден на картинке.

2. при высоких оборотах

Количество нагнетаемого топлива больше, поэтому угол плунжера виден на картинке.




Что это такое и как оно работает

Насосы для перекачки дизельного топлива могут пригодиться по разным причинам. Если вам нужно перелить топливо из одной тары в другую или закачать дизельное топливо в автомобиль, важно выбрать правильный насос. В этом руководстве мы познакомим вас с основами перекачивающих насосов для дизельного топлива и поможем выбрать модель, подходящую для ваших нужд.



Перекачивающий насос для дизельного топлива: что это такое?

Это специальное оборудование, используемое для транспортировки дизельного топлива из стационарной дизельной цистерны или непосредственно из грузовика в другое место или в резервуар для хранения. Насосы для перекачки дизельного топлива могут быть наиболее полезным оборудованием как для мелких владельцев, так и для крупных компаний.

‍

Они упрощают транспортировку и являются более экономичными, чем использование традиционных заправочных станций. Существуют сотни областей применения дизельных перекачивающих насосов на 12 В, что делает их универсальными и незаменимыми для любой компании или потребителя. Кроме того, на рынке представлено множество электрических насосов для перекачки дизельного топлива.

‍

Насосы для перекачки дизельного топлива состоят из множества различных частей, которые перемещают топливо из одного места в другое. Насос обычно состоит из двигателя, шестерен и камеры, в которую перекачивается топливо. Несколько уплотнений и клапанов помогают удерживать топливо в правильном направлении и предотвращают утечку топлива. Шланги, прикрепленные к насосу, являются еще одним важным компонентом, так как они переносят топливо из одного места в другое.

Особенности насоса для передачи топлива для дизельного топлива:

● Небольшой размер

● Легкий вес

● Легкая установка и работа

● Используется в различных случаях. Работа?

Существует несколько различных типов насосов для перекачки дизельного топлива, включая ручные и электрические насосы. Ручные насосы управляются вручную, а электрические насосы работают от электричества. Оба типа насосов имеют свои преимущества и недостатки.

‍

Ручные насосы дешевле электрических и проще в эксплуатации. Однако их можно использовать только для перекачки топлива на короткие расстояния. Электрические насосы можно использовать для перекачки топлива на большие расстояния, но они дороже.

‍

Перекачивающий насос для дизельного топлива состоит из различных частей, которые вместе образуют систему для перемещения топлива. К ним относятся следующие:

Корпус — обычно изготавливается из металла и защищает внутренние компоненты от повреждений, а также помогает предотвратить утечку топлива.

‍

Насосная станция — это место, где топливо поступает в насос перед поступлением через различные клапаны в систему фильтров. Фильтр удаляет любые примеси из топлива, обеспечивая его пригодность для использования в транспортных средствах или оборудовании.

‍

Двигатель — двигатель создает всасывание в системе, создавая разрежение, которое всасывает топливо через насосную станцию. Энергия для этого обеспечивается электричеством или дизельным топливом.

‍

Фильтровальная станция — где дизельное топливо проходит через набор фильтров перед поступлением на хранение. Это гарантирует отсутствие примесей в используемом топливе и предотвращает повреждение внутренних компонентов резервуаров для хранения.

‍

Трубопровод — представляет собой сеть трубопроводов, которая соединяет различные части системы вместе и позволяет транспортировать топливо между точками.

‍

Клапаны — клапаны обеспечивают защиту или закрытие определенных компонентов системы в зависимости от того, какой тип операции необходимо выполнить. Например, клапан может ограничивать всасывание в системе, если через насос одновременно проходит много топлива.

Существуют различные типы насосов для перекачки дизельного топлива. К ним относятся:

Ременный привод – этот тип насоса приводится в действие электродвигателем или дизельным двигателем, с вращающимися частями, приводящими в действие ремень, и смещенным присоединенным рычагом для создания всасывания.

‍

Шестеренчатый насос — этот тип насоса использует шестерни для создания нагнетательного действия и часто используется в коммерческих целях.

‍

Центробежный насос – этот тип насоса использует центробежную силу для перемещения жидкости по системе. Это популярный выбор для дизельных перекачивающих насосов, поскольку он может очень эффективно перекачивать большие объемы топлива.



Можно ли использовать дизельные перекачивающие насосы для бензина?

Дизельный перекачивающий насос предназначен для перекачки дизельного топлива, и его нельзя использовать для перекачки бензина. Основная причина в том, что бензин более легко воспламеняется, чем дизель.

‍

Температура воспламенения бензина составляет около -49°F (или -45°C). Температура воспламенения дизельного топлива может варьироваться в зависимости от типа используемого дизельного топлива. Самый распространенный тип, известный как № 2, имеет температуру воспламенения от 125 до 180 °F.

‍

Меры безопасности

Использование насосов для перекачки дизельного топлива очень безопасно, но вы должны обратить внимание на следующие моменты:

‍

1. Работа на холостом ходу должна быть остановлена ​​при появлении необычного звука или дыма. появляется; в противном случае это может привести к пожару.

‍

2. Не открывайте крышку и не работайте во время заправки. Чтобы защитить себя от риска возгорания и избежать вдыхания паров топлива, которые могут вызвать сонливость или отравление.

‍

3. При использовании насосов для перекачки дизельного топлива на открытом воздухе их следует размещать вдали от легковоспламеняющихся веществ, таких как растворитель для краски и бензин.

‍

4. При длительном использовании дизельного перекачивающего насоса необходимо следить за температурой масла и постоянно сохранять прохладу.
