На Горьковском автомобильном заводе в 1964 году был разработан и запущен в производство грузовик ГАЗ 66. Первое время на нем устанавливался одноименный двигатель ГАЗ 66, после чего он был заменен на более мощный ЗМЗ 66-06. Начиная с 1980 года, машины ГАЗ 66 стали агрегатироваться моторами ЗМЗ 511, в наши дни ставятся ЗМЗ 513. Автомобиль ГАЗ 66 относится к категории полноприводных грузовых транспортных средств. Этот уникальный грузовик продолжает пользоваться большой популярностью, благодаря отличным внедорожным характеристикам.

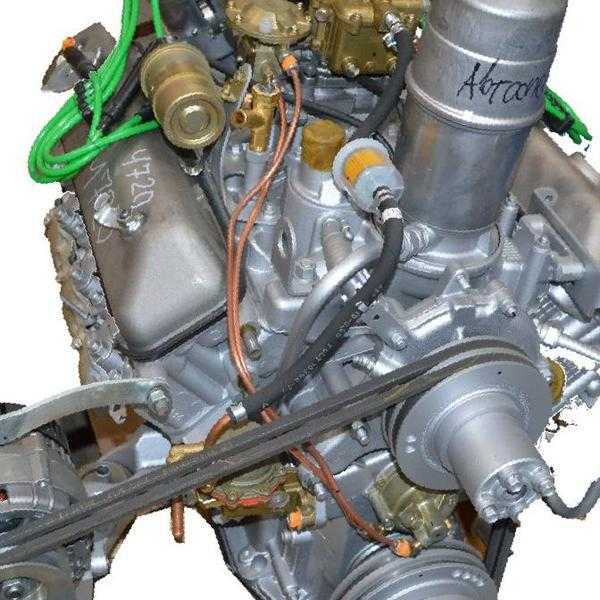

Технические характеристики двигателя ГАЗ 66
Тип мотора | Карбюратор (К-126, К-135) |
Количество цилиндров | 8 |
Число тактов | 4 |
Компоновка | У-образный мотор |
Вид системы охлаждения | жидкостная |
Рабочий объем двигателя ГАЗ 66, ЗМЗ 511 | 4, 254 литра |
Мощность двигателя ГАЗ 66, ЗМЗ 511 | 120 лошадиных сил |
Крутящий момент | 284,4 Нм (при 2500 об/мин коленвала) |
Диаметр цилиндров | 92 мм |
Длина хода поршня | 80 мм |
Вес мотора | 262 кг |
Степень сжатия | 6,7 |
Потребляемое топливо | бензин марки А-76 (низкооктановый) |
Количество расходуемого топлива на 100 км | от 20 до 25 литров |
Формула включения цилиндров | 1-5-4-2-6-3-7-8 |
В конструкцию двигателя ГАЗ 66 входит предпусковой подогреватель марки ПЖБ 12.
Область применения двигателя ЗМЗ 511 и его модификаций – это грузовики средней грузоподъемности:
- ГАЗ–53;
- ГАЗ-66;
- ГАЗ–3307;
- ГАЗ-66-1;
- ГАЗ-66А, Б, Д, П, Э;
- ГАЗ-66-01, 02, 03, 04, 05, 11, 12, 14, 15, 16.
На базе двигателя внутреннего сгорания ЗМЗ 511 создана модификация ЗМЗ 513. Данная модель мотора предназначена для транспортных средств, эксплуатируемых в усложненных условиях:
- Военная техника.
- Перевозка грузов по пересеченной местности и пр.
Новый силовой агрегат имеет ряд существенных отличий от базовой модели:
- Вес двигателя ЗМЗ-513 равен 275 кг.
- Поддон двигателя имеет другую конфигурацию.
- Рабочие элементы электрооборудования выполнены в экранированном исполнении.
Особенности конструкции двигателя ГАЗ 66 (ЗМЗ 511)
Бензиновый двигатель внутреннего сгорания имеет систему питания карбюраторного типа.
- Цилиндры диаметром 92 мм расположены под прямым углом.
- Расстояние между осями соседних цилиндров равно 123 мм.
- Поршни приводят в движение коленчатый вал.
- Двигатель оснащен закрытой системой охлаждения жидкостного типа.
- ОЖ циркулирует под воздействием специального насоса – принудительное охлаждение.
- Смазочная система работает как под давлением, так и методом разбрызгивания масла – комбинированная.
Как проверить масляный насос ГАЗ 53 в полевых условиях?
Система смазки и в частности масляный насос ГАЗ 53 или любой другой машины играет важнейшую роль в нормальной работе двигателя внутреннего сгорания. Без смазки он проработает всего несколько минут, прежде чем заклинит или, того хуже, произойдет разрушение его деталей. Помните, датчик давления масла в системе всегда просигнализирует водителю, что с системой смазки что-то не так.
Чтобы вовремя принять меры по ремонту или обслуживанию грузовика, желательно немного владеть его техническими характеристиками, особенностями, правилами эксплуатации и навыками ремонта автомобилей.
Так выглядит масляный насос на ГАЗ-53
Особенности технического обслуживания двигателя ГАЗ 66 (ЗМЗ 511)
Независимо от того, какой двигатель стоит на ГАЗ 66, он нуждается обязательном периодическом техобслуживании. От качества и своевременности проведения обслуживающих мероприятий зависит длительность службы силового агрегата. В перечень требований по уходу за двигателем входят следующие пункты:
- При замене горюче-смазочных жидкостей необходимо заливать моторное масло, бензин рекомендуемых марок.
- В процессе проведения очередного техобслуживания нужно производить подтяжку креплений головки блока цилиндров (только на остывшем двигателе).
- Следить за рабочей температурой силового агрегата, не допускать его перегрева.
- Контролировать степень затяжки гайки, фиксирующей выпускную трубу, при необходимости подтягивать ее, чтобы избежать проникновение охлаждающей жидкости в смазочный материал.
- Проверять поршневые кольца и вкладыши подшипников на предмет выявления неисправностей.
При малейших деформациях и прочих отклонениях от нормы срочно заменять на новые детали.
Объем масла газ 66. Заправочные емкости и нормы
Полноприводной грузовик ГАЗ-66 стал живой легендой ещё в годы своего серийного производства. Уникальная машина спустя более чем полвека со времени своего создания продолжает широко использоваться как организаторами охотничьих рейдов и курортных «покатушек», так и теми, кому приходится часто иметь дело «не с дорогами, а с направлениями». Столь долгую службу ГАЗ-66 обеспечили его отменные внедорожные характеристики, при относительно компактных размерах и простом устройстве.
Немаловажную роль в продолжении активного практического применения данной модели сыграло ещё и то, что немало этих автомашин находятся сегодня в довольно приличном техническом состоянии.
Благодаря тому, что в период вывода ГАЗ-66 из состава вооружённых сил у многих появилась реальная возможность приобрести за сравнительно небольшие деньги этот, снятый с консервации, армейский вездеход. А на консервации их хранилось немало!
В народе ГАЗ-66 получил прозвища «шишарик», или «шишига». Не по аналогии с «роднёй лешего, что живёт в камышах» (значение старинного славянского слова «шишига»), а просто по созвучию со словосочетанием «шестьдесят шесть».
Особенности конструкции ГАЗ-66; коротко о его отличиях от ГАЗ-63
ГАЗ-66 – советский грузовой автомобиль с колёсной формулой 4×4; рамной конструкции, безкапотной компоновки; грузоподъёмностью 2 тонны. Этот грузовик в своё время неоднократно становился лауреатом различных выставок, в том числе и международных. Но самая большая награда 66-го — это всенародная любовь и признание, за его безотказность и надёжность в самых трудных условиях эксплуатации.
Поразительная проходимость ГАЗ-66, не раз выручавшая в нашей стране многих, достигается, в значительной степени, за счёт использованных в нём самоблокирующихся дифференциалов переднего и заднего мостов. Но не только этого.
Предшественник «шишиги» – полноприводный ГАЗ-63.
Серьёзные сравнительные испытания убедительно показали значительное превосходство ГАЗ-66 перед его предшественником. Автомобиль ГАЗ-66 с полной нагрузкой в кузове (2 тонны), плюс с прицепом массой (весом) ещё в 2 тонны оказался способен пересечь песчаную пустыню в любом направлении.
Основные проблемы двигателей ГАЗ 66 (ЗМЗ 511) и их модификаций
Все двигатели внутреннего сгорания данной серии обладают схожими неисправностями и типовыми проблемами:
- Масляные потеки в районе уплотнительного сальника коренного подшипника, расположенного сзади.
- Снижение давления в смазочной системе двигателя.
- Повышенный расход моторного масла.
Если возникает ситуация, когда расход масла превышает 0, 4 литра при пробеге в 100 километров, и приборы показывают резкое снижение давления в смазочной системе, необходимо отправлять транспортное средство на диагностику с последующим ремонтом.
Совет: Если контрольный прибор давления неисправен, его можно заменить манометром.
Перед измерением давления следует хорошенько прогреть силовой агрегат. Нормальное давление считается: в режиме холостого хода – 0,5 кгс/см.кв. или 1 кгс/см.кв при средних оборотах.
При заниженном давлении масла в системе категорически не разрешается эксплуатировать автомобиль.
Снижение компрессии в цилиндрах также является негативным фактором, свидетельствующем о неисправности двигателя внутреннего сгорания. Компрессия измеряется специальным прибором под названием «компрессомер». Перед его использованием необходимо:
- выкрутить свечи зажигания;
- открыть заслонку дроссельную;
- отключить электрическое питание высоковольтной проводки.
Технические характеристики автомобиля ГАЗ-66 (4X4)
Выпускался Горьковским автомобильным заводом с 1964 г. Кузов автомобиля — цельнометалическая платформа с задним открывающимся бортом. Предусмотрена установка тента на пяти дугах. Кабина — двухместная, цельнометаллическая, оборудована спальным местом, расположена над двигателем. Для доступа к двигателю кабина откидывается вперёд. Шины с регулируемым давлением, запасное колесо с механизмом для подъёма. ГАЗ-66-02 отличается наличием лебёдки. ГАЗ-66-04 с экранированным электрооборудованием. ГАЗ-66-05 с лебёдкой и экранированным электрооборудованием. Грузоподъемность, кг — 2000 Допустимая масса прицепа, кг — 2000 Собственная масса, кг — 3640
#i В том числе на переднюю ось — 2340 #i В том числе на заднюю ось — 1300
Полная масса, кг — 5970
#i В том числе на переднюю ось — 2930 #i В том числе на заднюю ось — 3040
Дорожные просветы под осью, мм:
#i передней — 315 #i средней и задней — 315
Радиус поворота, м:
#i по оси следа внешнего переднего колеса — 9,5 #i наружный габаритный — 10
Максимальная скорость, км/ч — 90 Тормозной путь со скорости 50 км/ч, м — 25 Контрольный расход топлива при скорости 30—40 км/ч, л/100 км — 24 Двигатель ЗМЗ-66, карбюраторный, четырехтактный, восьмицилиндровый, V-образный, верхнеклапанный Диаметр цилиндра и ход поршня, мм — 92X80 Рабочий объем, л — 4,25 Степень сжатия — 6,7 Порядок работы цилиндров — 1—5—4—2—6—3-7-8 Максимальная мощность, л. с. (кВт) — 115 (84,6) при 3200 об/мин Максимальный крутящий момент, кгс-м (Н-м) — 29 (284,4)при 2000-2200 об/мин Карбюратор — К-126Б Напряжение электрооборудования — 12B Аккумуляторная батарея — 6СТ-75 Прерыватель-распределитель — Р13Д Катушка зажигания — Б114 Свечи зажигания — А10НТ Генератор — Г287 Реле-регулятор — РР132 Стартер — СТ230-А Сцепление однодисковое сухое Коробка передач четырёхступенчатая с синхронизаторами на III, IV передачах Главная передача одинарная гипоидная Передаточные числа:
#i коробки передач — I—6,55; II—3,09; III-1,71; IV—1,00; З.Х.—7,77 #i раздаточной коробки I—1,982; II—1,00; #i главной передачи — 6,83
Рулевой механизм глобоидальный червяк с трехгребневым роликом, с гидроусилителем, передаточное число — 20,5 Подвеска:
#i передняя и задняя на продольных полуэллиптических рессорах, амортизаторы гидравлические телескопические
Тормоза:
#i рабочий барабанный на все колеса с гидравлическим приводом и гидровакумным усилителем #i стояночный барабанный на трансмиссию с механическим приводом.
Число колес — 4+1 Размер шин — 12,00—18 Давление воздуха в шинах передних и задних колес, кгс/см2 — 2,8 Допускается снижение давления до 0,5 кгс/см2, при этом скорости движения должны быть при 1,5 кгс/см2 не более 20 км/ч и при 05 — не более 10 км/ч. Заправочные объемы, л, и рекомендуемые эксплуатационные материалы:
#i топливный бак — два по 105, бензин А-76
Замена двигателя ГАЗ 66
При тюнинге автомобиля ГАЗ 66 часто производится замена силового агрегата на дизель. Чаще всего вместо ГАЗ 66 (ЗМЗ 511) устанавливается дизельный двигатель внутреннего сгорания Д-245, произведенный на Минском моторном заводе. Дизели этой серии оснащены турбонаддувом.
Интересно: По заказу Никарагуа завод-изготовитель переоборудует автомобили серии ГАЗ 66. Вместо родных моторов на них устанавливаются новые Минские дизели Д 245. При желании здесь можно сделать индивидуальный заказ на модернизацию своего авто.
Технические характеристики
Горьковский автомобильный завод не выпускал собственные двигатели и заказывал производство мотор у Заволжского моторного завода. 66-е комплектовались силовыми агрегатами, которые имели маркировку ЗМЗ 513.
Многие ошибочно считают, что моторы ГАЗ 66 и ЗМЗ 513 — это разные моторы, но это не так. Согласно официальной информации завода изготовителя автомобиля, транспортные средства комплектовались именно 513-ми Заволжскими силовыми агрегатами.
Рассмотрим, основные технические характеристики, которые имеет двигатель ГАЗ 66 (ЗМЗ 513):
На базе 513 был разработанный дизельный агрегат Д-245, который также устанавливался на 66-й Газон, но в значительно меньшем количестве, чем бензиновые собратья. Рассмотрим, его основные технические характеристики:
Применяемость мотора не ограничилась только 66-м, но данные силовые агрегаты устанавливались и на ГАЗ 3307, а также ЗИЛ 130. Это V-образный силовой агрегат, который имеет некоторые характерные отличия — специфический поддон, большой воздушный и масляный фильтр. 513 отличается увеличенным весом на 275 кг.
Система смазки двигателя ГАЗ-66, ГАЗ-53
Двигатели имеют смешанную (под давлением и разбрызгиванием) систему смазки.
Под давлением масло подается к коренным и шатунным подшипникам коленчатого вала, к подшипникам распределительного вала.
К втулкам коромысел масло подается с пульсирующим давлением через пустотелые оси коромысел, в которые поступает через каналы, идущие от второго и четвертого подшипников распределительного вала. К остальным деталям двигателя масло подается самотеком и разбрызгиванием.
Для охлаждения масла двигатели снабжены масляным радиатором, установленным впереди радиатора системы охлаждения.
Падение давления в системе смазки обусловливается в основном износом деталей масляного насоса или подшипников коленчатого и распределительного валов.
При значительном износе масляный насос начинает работать шумно. Чтобы выявить неисправности насоса, его необходимо снять с двигателя и разобрать.
Но к разборке насоса следует приступить только после проверки состояния редукционного клапана, так как он может являться причиной ненормального давления в масляной системе (ослабла пружина, заело плунжер и т. п.).
Чтобы убедиться в нормальной работе редукционного клапана, надо отвернуть его пробку, вынуть пружину и убедиться, что плунжер перемещается в своем гнезде свободно, без заедания, а пружина находится в нормальном состоянии.
Длина пружины в свободном состоянии должна быть 50 мм. Усилие пружины клапана при сжатии ее на 10 мм должно быть равным 4,6 кГ. При ослаблении усилия пружину заменяют новой, так как подкладывание под нее шайб или растягивание для увеличения усилия категорически запрещается.
Тюнинг ГАЗ 66 – модернизируем кабину и двигатель своими руками + Видео
Полноприводный советский автомобиль ГАЗ 66 в различных модификациях можно считать легендой автомобильной промышленности. За время производства, которое составило почти 30 лет, он стал незаменимой машиной в советской армии, а доля экспорта этого «монстра» была очень высокой.
1 ГАЗ 66 – технические характеристики отечественного «монстра»
На сегодняшний день немногочисленные, но по своему счастливые владельцы этого внедорожника стараются улучшить характеристики и внешний вид своего автомобиля, используя современные технологии и возможности тюнинга подобных машин. Автомобиль с завода комплектуется мощным восьмицилиндровым мотором ЗМЗ 6606 с рабочим объемом 4,5 л и максимальной мощностью в 120 л.с. Грузовик комплектуется четырехступенчатой коробкой передач, при этом раздатка имеет возможность перераспределять привод на задний или на оба моста. Уже в заводском варианте данный автомобиль оснащается мощным предпусковым подогревателем, что делает его незаменимым в условиях сурового климата.
На фото — грузовик ГАЗ 66
Похожие статьи
За счет особенной конструкции колесных дисков, ГАЗ 66 способен к саморегулированию давления в шинах, а подкачка происходит с помощью встроенного в двигатель компрессора. Тормозная система оснащается гидравлическим усилителем, что делает ее неуязвимой в определенных условиях. Кроме того, автомобиль обладает высоким клиренсом, точным центром тяжести и возможностью самостоятельной блокировки межосевого дифференциала. Но, несмотря на эти впечатляющие для советской машины характеристики, тюнинг этому «монстру» не помешает.
2 Реставрируем кузов ГАЗ 66
Сегодня сложно найти идеально сохранившийся экземпляр ГАЗ 66, ведь производство этих автомобилей завершилось в далеком 90 году. Поэтому перед тем, как начать работы по модернизации кузова и кабины автомашины необходимо придать им надлежащий вид. В первую очередь шкуркой удаляется ржавчина по всему периметру кузова, происходит заделывание прогнивших отверстий и замена прогнивших деталей. После подготовительного этапа идет покраска кабины в новый оригинальный цвет. Наиболее популярным цветом является раскраска под камуфляж, особенно, если речь идет о тюнинге для туристических поездок, охоты.
Фото покрашенного под камуфляж ГАЗ 66
После покраски машины устанавливается комплект дополнительной внешней оптики. Речь идет о противотуманных фонарях под решеткой радиатора и дополнительных прожекторах, которые размещаются на крыше автомобиля. Тюнинг «шишиги» включает в себя установку внедорожного обвеса, который состоит из усиленных бамперов, защиты радиатора, кенгурятника и лебедки на передний усиленный бампер. Для ГАЗ 66 рекомендуется использовать гидравлические варианты лебедок, которые подключаются к системе ГУР-а, который также устанавливается от японских авто. На кабину также устанавливаются дополнительные сварные дуги безопасности. Кроме этого, внешний тюнинг можно дополнить металлической лестницей на крышу автомобиля и установкой усиленной конструкции кузова.
На фото — тюнинг кузова ГАЗ 66
Некоторые из владельцев ГАЗ 66 прибегают к кардинальным изменениям для улучшения внешнего вида. Самым популярным видом подобного тюнинга является полная переделка конструкции кузова на американский манер «Хаммера». В данном случае речь идет скорее не о тюнинге, а о полной переделке, однако в этом случае «Шишига» теряет свою оригинальность, а ведь именно за это она ценится у охотников и любителей подобных машин.
