Электрическая схема камаз 55102: Электрическая схема электроснабжения автомобилей КамАЗ-5320, 5321, 53212, 53213, 5410, 54112, 55111, 55102, 53229, 65115.

Электрическая схема камаз 65115

Для соединения всех электросистем и устройств в автомобиле применяется электросеть, которая позволяет собрать воедино все компоненты. Электросхема КАМАЗ-65115 цветная представляет собой схему с обозначением всех электрических элементов, использование которой актуально при ремонте проводки. Подробнее об элементах схемы, а также неисправностях проводки вы сможете узнать из этого материала.

Особенности электрооборудования

Теперь перейдем к описанию электрической схемы КАМАЗ.

Все модели грузовиков КАМАЗ 6520, 55102 и другие оснащены такими подсистемами:

1. Запуска силового агрегата.
2. Поворотные фонари, а также световая аварийная сигналка.
3. Отопительный узел, система энергоснабжения, механизм очистки ветрового стекла.
4. Освещение салона транспортного средства.
5. Головное освещение. В него входят фары ближнего и дальнего света, противотуманки, если они установлены на авто, стоп-сигналы, габариты.
6. Приборка. Этот узел считается одним из основных в бортовой сети, поскольку в нем сосредоточены основные датчики, устройства и приборы, в том числе тахометр, спидометр, датчик уровня горючего и т. д. Кроме того, на контрольном щитке имеются световые индикаторы, включающиеся при активации освещения, ручного тормоза и т.д. Благодаря индикаторам водитель может косвенно определить состояние некоторых узлов.
7. Противоугонная система автомобиля, если она установлена.
8. Блок с предохранителями. Этот компонент обеспечивает защиту электрических цепей авто от возможных скачков напряжения. В нем сосредоточены предохранители, отвечающие за работоспособность основного электрооборудования.
9. Блок управления, благодаря которому гарантируется нормальная работа основных агрегатов и оборудования авто.
10. Аудиосистема, если автомобиль оборудован ею.

Чтобы электросхема КАМАЗ работала в нормальном режиме, состояние проводки должно быть как минимум удовлетворительным.

Кроме того, работа электроцепи возможна при исправных:

1. Аккумуляторных батареях. В КАМАЗах их две, они подключены друг к другу последовательно. Положительный вывод АКБ подключается к выводу стартера, а отрицательный — к выключателю, а через него — к кузову транспортного средства. Обе батареи монтируются в специальный ящик, расположенный на раме машины, позади кабины. Благодаря аккумуляторам обеспечивается нормальная работа зажигания при запуске мотора. Кроме того, благодаря АКБ возможна работа электрооборудования при отключенном двигателе.
2. Генераторе. Генераторный узел позволяет осуществлять питание электрических девайсов и систем на запущенном моторе. Помимо этого, при помощи генераторного узла производится зарядка АКБ.

Электрооборудование

АКБ используются повышенной емкости, работают в паре и последовательно соединены между собой; Генератор. Отсоединение генератора от аккумуляторов производят клавишей выключателя. Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь.

КамАЗ имеет возможность осуществлять выгрузку содержимого непосредственно в распределительные емкости, если они поднимаются выше уровня земли.

Поворотные фонари, а также световая аварийная сигналка. В системе применяется реверсивный электродвигатель МЭ При оптимальных технических параметрах устройство обладает конкурентоспособной ценой.

Если уровень ниже нормального, то восстановите его доливкой дистиллированной воды. На вкладыше к Руководству приведены принципиальная схема электрооборудования автомобиля, перечень элементов схем с указанием маркировки типа этих элементов от основных поставщиков.

Повсеместная продажа деталей для смены, небольшая стоимость элементов конструкции для осуществления ремонта. Проводка на КАМАЗе. Меняем на новую. Часть 1.

Статья по теме: Выключатель эра 12 как подключить

Как определить неисправность?

Есть несколько вариантов диагностики исправности электроцепи авто, которые можно осуществить в домашних условиях. К примеру, можно проверить наличие напряжение на определенном участке, для этого можно использовать мультиметр или контрольную лампочку.

Итак, если цепь неисправна, порядок действий следующий:

1. Для начала необходимо подключить один из щупов тестера или контрольной лампы к клемме «-» АКБ, также его можно соединить с кузовом грузовика.
2. Второй щуп необходимо подключить к соединению диагностируемого участка, при этом желательно, чтобы он был установлен как можно ближе либо к АКБ, либо к предохранителю.
3. Если в результате подключения контрольная лампочка начала гореть или на дисплее мультиметра появилось напряжение, это значит, что данный участок цепи работает нормально. То есть все элементы подключены, как нужно, и ремонт проводки не требуется. Но при этом нужно учитывать, что в некоторых цепях напряжение может присутствовать в том случае, если ключ в замке зажигания повернуть в определенное положение.
4. Далее, производится диагностика остальных участков цепи, процедура осуществляется аналогичным образом.
5. Если вы найдете точку, где напряжения нет, то скорей всего, причина проблемы кроется между этой точкой и последним участком, где напряжение имеется.
6. Нужно отметить, что в большинстве случаев проблемы с проводкой обусловлены именно плохим контактом.

Тестер для диагностики проводки

Также в домашних условиях можно попытаться найти короткое замыкание в системе:

1. Для начала из гнезда необходимо извлечь предохранительный элемент, отвечающий за диагностируемую цепь.
2. Затем тестер нужно перевести в режим вольтметра.
3. Один щуп устройства нужно подключить к клеммам подключения предохранителя. При этом все устройства и девайсы данной цепи должны быть отключены и обесточены.
4. Затем попробуйте пошевелит кабель. Если в этот момент на дисплее будут появляться значения, то это свидетельствует о коротком замыкании. Как правило, такая проблема появляется в результате перетирания изоляции на проводе (автор видео — Григорий Сергеев).

Диагностика неисправностей

В случае сбоев и неполадок в работе электрической цепи автомобиля самостоятельная диагностика может выполняться несколькими различными способами, для реализации которых также пригодится схема электропроводки КамАЗ. В частности, простейшие виды тестирования могут включать в себя проверку наличия напряжения на том или ином участке цепи с применением мультиметра или другого индикатора. В целом же диагностика неполадок в работе электроцепи предусматривает определённую последовательность действий.

В первую очередь, один из контактов контрольной лампы или тестера подключают к отрицательной клеммы аккумулятора, второй — к соединению проверяемого участка цепи. При этом рекомендуется стараться выполнить подключение как можно ближе к аккумулятору или расположенному рядом предохранителю.

Появление значения напряжения на экране мультиметра или включение лампочки-индикатора означает нормальную работоспособность тестируемого участка, то есть правильность подключения всех элементов и отсутствие необходимости выполнять ремонт. При этом следует принимать во внимание тот факт, что напряжение в отдельных цепях сохраняется только при определённом положении ключа зажигания в замке.

Аналогично выполняют проверку остальных участков электроцепи. Выявление точки, где напряжение отсутствует, чаще всего означает, что источник неполадок расположен между ней и последним исправным участком системы. Проблемы с электропроводкой на автомобилях КамАЗ 65115 Евро 2 и других моделей и модификаций чаще всего бывают вызваны нарушением контакта.

Кроме того, можно попытаться самостоятельно определить наличие короткого замыкания. Удалив из цепи соответствующий предохранитель, к освободившимся клеммам одним щупом подключают вольтметр. Предварительно убедившись, что все компоненты диагностируемой цепи обесточены и отключены, шевелят подключённый провод

Если изменения положения провода вызывают появление значений на экране, можно сделать вывод о наличии КЗ, чаще всего возникающего как следствие перетершейся изоляционной оплётки кабеля.

Возможные неисправности проводки

Поломки в работе электропроводки — это проблема, с которой сталкиваются многие наши соотечественники.

Для автомобилей КАМАЗ 55111 и других моделей характерны следующие неисправности электроцепи:

1. Если то или иное устройство отказывается работать, в первую очередь необходимо произвести диагностику предохранительного элемента. Как сказано выше, в блоке расположены устройства, для нормальной работы оборудования. Так что если предохранитель выходит из строя, это может быть обусловлено либо его износом, что вполне нормально, либо перепадами напряжения в системе. В том случае, если предохранитель менялся относительно недавно, необходимо удостовериться в том, что его поломка не связана со скачками напряжения.
2. Выход из строя непосредственно оборудования. К примеру, если не работает печка или фары, а их электроцепи целые, при этом замыканий и обрывов проводки нет, то возможно, сломался сам отопитель или перегорела лампа освещения. Такие неисправности происходят довольно редко, тем не менее, они также могут иметь место.
3. Зарядка АКБ. Если сразу отказывается работать все оборудование, то возможно, причина заключается в разряде аккумуляторной батареи либо недостаточным уровнем жидкости в ее банках. Необходимо проверить заряд устройства, а также уровень электролита.
4. Еще одна проблема, которая может произойти — это выход из строя генератора или его неполноценная работа. Поскольку этот узел отвечает за работоспособность всего оборудования во время движения, о его поломке вы узнаете сразу. Недостаточное напряжение в бортовой сети может быть обусловлено слабой натяжкой его ремня, возможно, подтянув ремешок, вы сможете исправить ситуацию. Но если неисправность заключается в износе либо выходе из строя составных элементов конструкции, то генераторный узел придется снимать и ремонтировать.
5. Утечка тока, что обычно связано именно с пробоем изоляции проводки. С помощью тестера можно выявить плохой провод и поменять его. При замене проводки помните о том, что кабель лучше несколько раз заизолировать перед укладкой.
6. Отсутствие контакта устройства с проводкой. В этом случае причины могут быть разными. Возможно, отсутствие контакта связано с обрывом проводки, перегорании контакта либо его окислении непосредственно на выводе. В случае подгорания и окисления неисправность можно устранить путем очистки либо замены контакта.

Камаз 65115 схема электрооборудования.

Электрическая схема автомобиля камаз.

Пневматический сигнал включают нажатием кнопки с правой стороны от переключателя наружного освещения. Помимо этого, при помощи генераторного узла производится зарядка АКБ.

Схема оборудована реле 1, разрывающим цепь обмотки возбуждения генератора при работе ЭФУ.

Расстояние L от экрана до центров наружной поверхности рассеивателей фар должно быть в пределах от 10 до 5 м, а расстояние Н — от до 75 мм для фар в буфере и от до мм для фар на кабине согласно таблицам, приведенным в соответствующих рисунках см. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает минуты.

При оптимальных технических параметрах устройство обладает конкурентоспособной ценой. Эффективность выполняемой операции и сохранность грузов находятся на высоком уровне.

Содержание

Выводы Надеемся, что представленные схемы и видео материалы в данной статье помогут вам понять особенности грузовых автомобилей КАМАЗ и их многочисленных модификаций см. При этом загорается контрольная лампа, вмонтированная в ручку выключателя; контрольные лампы указателей поворота в блоке контрольных ламп могут не светить. Если вы найдете точку, где напряжения нет, то скорей всего, причина проблемы кроется между этой точкой и последним участком, где напряжение имеется. Электрическая принципиальная схема системы электроснабжения: G — генератор; СВ — аккумуляторная батарея; РА — амперметр; Rпр, — эквивалентный резистор проводов; Rп — эквивалентный резистор приемников; Iг, Iп, Iз, Iб соответственно сила тока генератора, приемников, эаряда и разряда аккумуляторных батарей; Ur — напряжение генератора Электрическая принципиальная схема системы электроснабжения, КАМАЗ Рис.

Так что если предохранитель выходит из строя, это может быть обусловлено либо его износом, что вполне нормально, либо перепадами напряжения в системе. Контактно-транзисторный реле-прерыватель 3 обеспечивает прерывистый режим работы указателей поворота автомобиля и прицепа; о работе указателей сигнализируют лампы отдельно для автомобиля и прицепа в блоке 26 контрольных ламп. Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account Создать аккаунт » — на рисунке показано стрелочкой. Срабатывание сигнала торможения происходит за счет замыкания пневмоэлектрического датчика. При этом замыкаются контакты датчика 20, установленного в контуре III пневмопривода тормозных механизмов, и загорается контрольная лампа.

Подпишитесь!

Питание стартера осуществляется от двух аккумуляторных батарей, напряжением 12 В. Если у Вас банковская карта в валюте, которая отличается от рубля, то списание денег с карты произойдет по курсу Центрального банка России на момент совершения покупки. Источниками электроэнергии являются две аккумуляторные батареи 6, соединенные последовательно, генераторная установка 2, подключенная параллельно аккумуляторным батареям.

Положительный вывод АКБ подключается к выводу стартера, а отрицательный — к выключателю, а через него — к кузову транспортного средства. Сигнал о включении световой оповестительной сигнализации проходит через амперметр. ЭЛЕКТРООБОРУДОВАНИЕ АВТОМОБИЛЯ.

История появления

Вначале в производственной программе Камского автозавода появился КАМАЗ 5320 с колесной формулой 6х4, ставший платформой для последующих модификаций:

• На его базе в 1979 году появился КАМАЗ 53215. Обе модели имели заметное отличие – кабина оснащалась спальным местом;
• С 2008 года ряд узлов и агрегатов устанавливаются на КАМАЗ 65117, хотя он и не является прямым преемником модели Камаз 5320 (см. схему электропроводки), тем не менее, схема электропроводки КАМАЗ 65117 во многом схожа с моделью 53215;

Заводское фото КАМАЗ 53215

• Для нужд советской армии с 1979 года освоен выпуск модели 4310 с колесной формулой 6х6 (все мосты, включая и передний – ведущие). По требованию заказчика электропроводка КАМАЗ 4310 имела иное исполнение – герметичное, экранированное.

Электросхема КамАЗ — система электрооборудования

Приветствую всех драйвовчан!

Как только я купил свой первый Камаз, стал искать электрические схемы на КамАЗ. В интернете практически сразу нашёл большинство электро схем на сайте info-kotlas.ru/?page_ >

Спасибо большое этому сайту, но если конкретные схемы вполне читаемы, то общие схемы прочитать практически невозможно. Дальнейший поиск схем в интернете в хорошем качестве привёл только к общей ЧБ схеме КамАЗ Евро 3 Дорестайлинг Икар Плюс.

Кстати по этой схеме я практически полностью заменил провода в рамной жгуте этой машины, схемы и цвета проводов дорестайла (на схемах пишут с Эларой) и Рестайла (Аметек) в целом весьма похожи, хотя по некоторым моментам они отличаются.

Поиск на бумажных носителях в местных магазинах также ни к чему не привёл, только ЧБ схемы элементов, да ещё и в основном неЕвриков. Тем не менее, мне нужны были общие схемы Евро 1, Евро 2 и Евро 3 Рестайлинг, поэтому я продолжал поиск и даже создал 2 темы на Драйве: www.drive2.ru/c/521891716412736348/ www.drive2.ru/c/521893090802270999/

Как это не печально, но новых схем я не получил, зато получил один чёткий комментарий alexkotalex83 , раскрывающий суть проблемы: «такое ощущение что легче на космолет схему найти чем на евро камазе»

Нет, ну я не привык сдаваться, учитывая предстоящий большой объём по проводке камазов решил пойти другим путём – заказать печатную литературу с надеждой, что хоть там повезёт. В общем, на сайте www.autobukva.ru я заказал несколько книг на приличную сумму и один не совсем понятный альбом за 2900р www.autobukva.ru/shop/tru…kamaz/KAMAZ-5320-ELECTRO/

У меня теплилась надежда, но старался не радоваться раньше времени, мало ли… И вот я получаю посылку и…

ПРОФИТ, это именно те схемы, что были отсканированы на 1ом сайте!

Блин, сам удивился своей реакции, но я очень сильно обрадовался

Вообще я думал, что там большие схемы на формате минимум А2, но всё оказалось проще: все схемы формата А3, за исключением общих схем Евро 2, Евро 3 до и рестайлинг, они формата… 1,5 А3 или 3 листа А4! Дальше я хотел найти сканер А3, в идеале бы с автоподачей, но по быстрому не получилось и решил сканировать сам. Правда если А3 на обычном сканере А4 в 2 подхода ещё можно сделать, то 1,5А3 как бы нет, особенно на сканере с автоподачей, как на моих Киосерах… В итоге решил взять на работе убогий цветной МФУ Самсунг 3180 и… сняв нафиг крышку сканера отсканировал эти нестандартные 1,5 А3, ну и весь альбом заодно… Ушло на это несколько часов, в основном сканировал на 600dpi, а это примерно минута на этом сканере, а сканов получилось больше 150 шт, а ещё была наладка тех процесса…

Состав электрооборудования КамАЗ

Электрооборудование машины состоит из следующих звеньев:

• Система электроснабжения.
• Световая и звуковая оповестительная сигнализация.
• Наружное и внутреннее техническое освещение.
• Контрольно-измерительная и регистрирующая аппаратура.
• Отопительная система.
• Пусковой механизм.

Оригинальная схема электрооборудования и проводки КАМАЗ- 55111

Система электроснабжения

Электроснабжение предназначено для функционирования внутренних и внешних элементов автомобиля. Электроэнергию вырабатывает генераторная установка. Для запуска двигателя служит стартер.

Потенциальная схема системы электроснабжения КамАЗ включает в себя источники питания и выключатели различных типов.

Электрическая схема системы электроснабжения

Для хранения вырабатываемой энергии служат две аккумуляторные литий-ионные батареи. Они соединяются между собой с использованием последовательной сборки.

Генератор соединяют с аккумуляторами по параллельной схеме. Минусовой вывод аккумуляторов подключен к корпусу машины через дистанционный выключатель массы.

Для быстрого запуска стартера двигателя в холодное время года служит электрофакельное устройство. При его воздействии цепь обмоток генератора подлежит разрыву с помощью автоматического реле.

При включенном положении кнопки выключателя приборов, кнопка управления массой неактивна. Автоматическая блокировка предотвращает возможность внезапного отсоединения массы во время запуска силовой установки.

Отсоединение генератора от аккумуляторов производят клавишей выключателя. Для этого кнопку выключателя приборов переводят в нейтральное положение. Контроль за действием всех процессов проводят по индикации контрольных ламп.

Принцип работы

Принцип работы генератора КамАЗ:

1. Магнитный поток создается при помощи обмотки возбуждения, через которую проходит постоянный электрический ток.
2. Магнитное поле образуется за счет двенадцатиполюсного магнита, который расположен внутри ротора.
3. Обмотка генераторной установки КамАЗа прикреплена к втулке, а ее выводы припаяны к контактным кольцам, сделанным из меди.
4. Питание на механизм обмотки поступает от аккумуляторной батареи через выключатель стартера, регулятор показателей напряжения, щетки и колец контактного типа.
5. Во время вращения роторного механизма его магнитное поле пересекает силовыми линиями обмоточный механизм, благодаря чему в проводниках индуктируется переменный ток.
6. Ток начинает поступать в трехфазный кремниевый выпрямитель. После этого ток переходит во внешнюю цепочку.
7. Контроль за работой генератора осуществляется при помощи амперметра, который находится в кабине водителя на приборной панели.

Электросхема световой оповестительной сигнализации

Световые сигналы служат для предупреждения водителей остальных транспортных средств о совершаемых маневрах. При повороте, обгоне и торможении применяют различные световые знаки. Источником светового потока служат контрольные лампы и светодиоды.

Световая сигнализация включает в себя следующие элементы:

Электрическая схема системы световой сигнализации

• аварийную сигнализацию;
• индикацию поворотов автомобиля и прицепа;
• сигнализацию тормозной системы;
• наружную и внутреннюю сеть освещения;
• блокировочную сигнализацию межосевого дифференциала.

Активация кнопки аварийного режима после запуска стартера приводит к включению передних и задних поворотных указателей. При аварийном режиме указатели светят в мигающем режиме.

Как определить неполадки самостоятельно

Чтобы проверить, в каком состояние находится электрооборудование, возможно провести диагностические мероприятия в домашних условиях. Так, например, владелец КамАЗ Евро 4 может измерить напряжение в определенном месте электрической цепочки. Достаточно приобрести мультиметр.

Специалисты рекомендуют каждому водителю купить универсальное диагностическое устройство, чтобы контролировать техническое состояние автомобиля.

Алгоритм действий, если цепь на КамАЗ Евро 4 вышла из строя:

• подключить щуп тестирующего устройства к клемме АКБ со знаком минус;
• второй щуп подключают к участку, который требует диагностической проверки. Лучшего всего, если он будет установлен в непосредственной близости к аккумулятору;
• когда загорается лампочка или дисплей мультиметра отображает напряжение – проверяемый участок работает в нормальном режиме. Соответственно, осуществлять ремонт проводки именно здесь не требуется;
• следующий шаг – провести диагностическую проверку на всех участки электрической цепочки. Если на каком-либо из них отсутствует напряжение, то это означает, что неисправность кроется именно здесь;
• как правило, проблемы в проводке объясняются плохим контактом.

Не посещая сервис, можно попробовать самостоятельно найти участок, в котором произошло короткое замыкание:

1. Извлечь элемент предохранителя из гнезда, который отвечает за диагностируемый элемент.
2. Перевести тестирующее устройство в вольтметр.
3. Первый щуп подключают к предохранительным клеммам. Предварительно проконтролировать, чтобы все элементы цепи и дополнительные девайсы были отключены.
4. Пошевелить кабель. На дисплее должны появиться значения, которые будут указывать на то, что произошло короткое замыкание. Зачастую неисправность проявляется, когда перетирается изоляционный провод.

Благодаря современному проверочному оборудованию, владельцы КамАЗ Евро 4 могут без лишних затрат проверить состояние электрооборудования.

Схема наружной световой сигнализации и блокировки колес

Световые индикаторы и звуковая сигнализация

Мигающая индикация указателей обеспечивается аварийным реле-прерывателем. Функции реле дублируются контрольной лампой на выключателе блока аварийной сигнализации.

Указатели поворотов транспорта включают и отключают комбинированным переключателем. Устройство работает при разблокированном положении выключателя приборов. Работу всего механизма оценивают по показаниям соответствующих датчиков.

Обозначение ламп контрольных приборов КамАЗ

Световая индикация тормозной системы активизируется при замедлении и полном прекращении движения транспорта. Срабатывание сигнала торможения происходит за счет замыкания пневмоэлектрического датчика.

Посредством промежуточного пускового реле включаются задние стопорные фонари. Сигнал о включении световой оповестительной сигнализации проходит через амперметр. Работа амперметра не зависит от положения кнопки стартера и выключателя приборов.

Звуковая сигнализация предназначена для оповещения о нормальной работе агрегатов. Передача информации производится посредством пневматических и электрозвуковых сигналов.

Пневматический сигнал включают нажатием кнопки с правой стороны от переключателя наружного освещения. Звуковой сигнал включается и отключается соответствующей кнопкой на поперечной раме под кабиной управления.

Электросхема блока освещения

Внутреннее и наружное освещение предназначены для эксплуатации автомобиля в условиях плохой видимости и темное время суток.

Электросхема освещения машины КамАЗ включает следующие элементы:

Электрическая схема системы наружного и внутреннего освещения

• фары на кабине управления;
• противотуманные галогеновые фары;
• передние и задние световые указатели;
• подкапотная лампа накаливания;
• лампа освещения багажного ящика;
• лампа освещения спального места;
• блок ламп освещения приборной панели;
• плафоны с лампами в кабине управления.

Подключение внутреннего и наружного освещения осуществляется по однопроводной схеме. Бесперебойность действия электрической цепи обеспечивают предохранители с плавкой вставкой типа ПРС-10.

Освещение работает с помощью комбинированного переключателя, напрямую подключенного через амперметр к источнику питания.

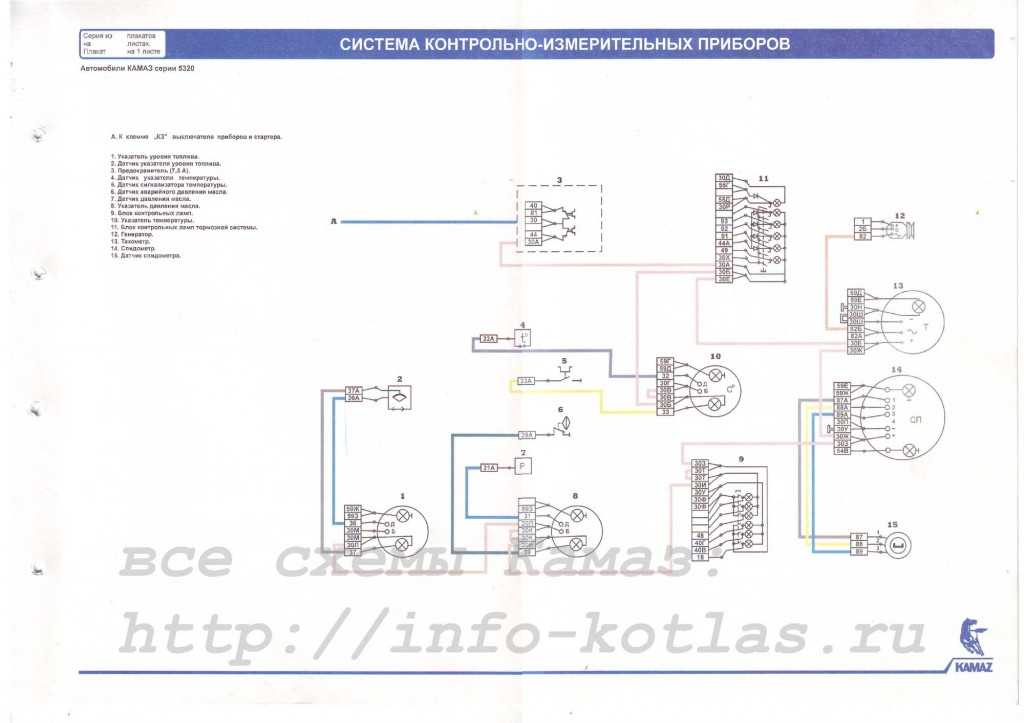

Контрольно-измерительная электрическая схема

Контрольно-измерительные приборы предназначены для фиксации показателей работы узлов и агрегатов.

Все элементы блока подключены по однопроводной параллельной схеме. Замыкание электрической цепи осуществляется через выключатель приборов и пусковой стартер. Для подсветки и контроля световых индикаторов используются лампы накаливания и светодиоды различной мощности.

Электрическая схема отопительной системы

Электрическая схема систем отопления, звуковой сигнализации и стеклоочистки

Отопление служит для обогрева кабины управления в холодное время года. Нагревание воздуха происходит через радиатор. Поток горячего воздуха поступает от реверсивного электродвигателя типа МЭ-250.

В зависимости от способа подключения контактов двигатель функционирует в двух режимах. При подключении к положительному полюсу источника питания вращение вала двигателя происходит в правую сторону. При подключении к отрицательному полюсу – в левую сторону.

Управление отоплением производят из кабины через клавишный переключатель. Бесперебойную работу узлов и агрегатов оценивают с помощью контрольных ламп.

Технические характеристики

Номинальный уровень напряжения, В	28
Наибольший ток нагрузки, А	80
Частота вращения роторного механизма при напряжении в 26 В	Если переменный ток равен 10 А, то 1300 оборотов в минуту. Если переменный ток составляет 30 А, то 15550 оборотов в минуту. Если переменный ток равен 60 А, то 2200 оборотов в минуту.
Мощность установки, Вт	1000
Вентилятор	Есть
Щеткодержатель с регулятором уровня напряжения	Есть
Материал, из которого изготовлен вал	Сталь
Направление вращения ротора	В правую сторону
Количество фаз	3
Число тактов	4
Тип охлаждения	Жидкостный
Средний расход топливной жидкости	3,6 л за 1 час
Время автономной работы, час	15
Активная мощность установки, кВт	18
Длина, м	0,23
Диаметр генератора, м	0,174
Выпрямительный блок	Есть
Защита от перегрузок механизма	Есть
Глушитель	Есть
Сила тока, А	32,4
Уровень шума во время работы, дБ	85
Масса оборудования без учета шкива, кг	6500

Электрическая схема запуска двигателя

Пусковая установка предназначена для запуска двигателя и обеспечения его стабильной работы в рабочем режиме.

Схема пуска двигателя Камаз

Система запуска состоит из следующих элементов:

• стартер типа СТ-142Б;
• реле стартера;
• выключатель стартера и приборов;
• реле блокировки;
• дублирующий выключатель стартера;
• розетка внешнего пуска.

Стартер СТ-142Б автомобиля КамАЗ

Стартер СТ-142Б — устройство

Стартером является электрический двигатель постоянного тока. Устройство служит для преобразования электрической энергии от источника тока в механическую энергию вращения коленчатого вала.

Устройство выполнено в герметичном корпусе и обладает последовательным возбуждением. Агрегат оснащен электромагнитным реле. С помощью электромагнитного реле шестерня стартера входит в зацепление с венцом маховика. Запуск и работа стартера сопровождается миганием контрольной лампы.

Первым приводом электродвигателя является храповый механизм. Храповик обладает свободным ходом. Вторым приводом служит масса двигателя.

Номинальное напряжение стартера типа СТ-1425 составляет 24 В. Номинальная мощность не превышает 7,7 кВт. Передаточное число установки «двигатель-стартер» имеет показатель 11,3.

Генератор автомобиля КамАЗ

Генератор представляет собой агрегат для преобразования механической энергии вращения коленчатого вала в электричество.

Генератор состоит из неподвижной части – статора и вращающегося элемента – ротора. Статор состоит из набора металлических пластин с обмотками из меди. Медные обмотки сдвинуты на 120° относительно друг друга.

Генератор Г-288 автомобиля КАМАЗ

Ротор имеет вид стального вала с рифлёной поверхностью. На вал запрессованы два магнитопровода. Между ними установлена медная обмотка возбуждения.

При подаче электроэнергии от источника питания в обмотках генератора возникают магнитные потоки. Каждый поток имеет противоположное направление. Пересечение разнонаправленных потоков приводит к образованию электроэнергии. Через щеточные выводы образуемая электроэнергия поступает к потребителям.

Электрическая схема грузового автомобиля КамАЗ имеет сложную конструкцию. Она состоит из многочисленных реле, датчиков, выключателей и контрольных ламп. Знание базовых принципов работы каждого элемента является обязанностью каждого водителя транспортного средства.

Видео по теме: Проводка на КАМАЗе

Публикации по теме

Способы усовершенствования компрессора из старого холодильника своими руками

Сборка компрессора для аэрографа своими руками

Что делать, если пила Штиль 180 не заводится – поиск причины

Какие неисправности могут появиться в проводке КамАЗ Евро 4

Владельцы КамАЗ Евро 4 часто сталкиваются с поломками в электропроводке. Среди самых распространенных и характерных поломок следующие:

• если один из технических элементов не работает, рекомендуется вытащить предохранитель. Это элемент, который подлежит быстрому истиранию. Если после его изъятия устройство начинает нормальную работу – целесообразно сделать замену на новый;
• из строя вышло электрооборудование. Так, например, если при включении не срабатывает печка, а электроцепь находится в нормальном состоянии, то причина может быть не в состоянии электроцепи, а в неисправности самого оборудования;
• заряд АКБ. Когда отказывается функционировать все устройства на КамАЗ Евро 4, то зачастую причина может быть скрыта в разряженном аккумуляторе или в банках недостаточное количество жидкости. Поэтому рекомендуется проверить уровень электролитов и заряд АКБ;
• генератор вышел из строя или не работает должным образом. Это один из главных компонентов, который обеспечивает нормальную работу всего авто. Так, например, может наблюдаться недостаточное напряжение в бортовой сети из-за слабого натяжения ремня. Если из строя выходит один из элементов, придется снимать генератор и проводить ремонтные работы;
• произошла утечка тока, причиной которой послужил пробой в изоляции проводки. Чтобы выявить неисправный участок, используется тестер. Если удалось найти неисправный провод – его нужно заменить на новый;
• не установлен контакт между проводкой и оборудованием. Причины неисправностей могут быть различны. Нередко этому способствует обрыв проводки или перегорание. Если провода окислились или обгорели, неисправность устраняются посредством универсальной чистки.

Коды ошибок на бортовом компьютере, которые помогут определить неисправность как в бортовой сети, так и в авто в целом

Используя схемы электрооборудования для КамАЗ Евро 4 возможно устранить ряд технических неисправностей самостоятельно. Это позволяет сэкономить деньги на диагностике в сервисном центре. Пользуетесь ли вы схемами электрооборудования для КамАЗ Евро 4 или другого авто? Поделитесь своим опытом в комментариях.

Как правильно читать схему проводки автомобиля можно узнать из видео:

Схема электрооборудования КАМАЗ-5320 цветная, как правило, используется для ремонта электропроводки и устройств автомобиля. Благодаря электросхеме автовладелец может найти вышедшие из строя или неисправные узлы для их дальнейшего ремонта или замены. Подробнее об особенностях электрооборудования, его неисправностях и диагностике вы сможете узнать из этого материала.

Диагностика пневмопривода тормозных систем КАМАЗ

Для диагностики пневмопривода тормозных систем необходимо иметь хотя бы один контрольный манометр и использовать имеющиеся на автомобиле контрольные выходные клапаны

Работа с одним манометром очень трудоемко, а использование только стандартных управляющих выходных клапанов значительно усложняет поиск и устранение неисправностей ряда устройств.

Поэтому для углубленной проверки работоспособности пневмопривода следует использовать комплект контрольных манометров, а также комплект штуцеров, переходников и соединительных головок, позволяющих измерять давление в любой магистрали.

В начале проверяются правильность работы ламп и зуммера . При нажатии кнопки в блоке должны загореться контрольные лампы.

Лампы горят, если давление в соответствующих баллонах ниже 4,8…5,2 кгс/см ² . Зуммер работает, если горит хотя бы одна лампа.

Далее, после запуска двигателя, заполните пневмопривод сжатым воздухом.

При частоте вращения двигателя 2200 об/мин исправный компрессор прокачивает тормозную систему (лампочки гаснут) за 8 минут.

Если время наполнения больше, то возможно негерметичен пневматический привод, загрязнен или замерз фильтр в регуляторе, неисправны клапаны в компрессоре.

Если изношена цилиндропоршневая группа, то, имея малую производительность, компрессор вместе с воздухом будет подавать в пневмопривод масло, которое вместе с конденсатом скапливается в цилиндрах и выбрасывается из регулятора давления .

При достижении давления в системе 7,0…7,5 кгс/см ² , регулятор давления срабатывает, и воздух из компрессора непрерывно выходит через атмосферный патрубок. Нажмите и отпустите педаль тормоза несколько раз.

Давление в пневмоприводе снизится до 6,2…6,5 кгс/см ² .

Разгрузочный клапан в регуляторе давления закроется, и компрессор снова повысит давление в пневмоприводе до 7,0…7,5 гс/см ² .

Давление открытия и закрытия клапана в регуляторе давления контролируется двухстрелочным манометром в кабине или манометром, подключенным к контрольному выпускному клапану на емкости для конденсата.

Отрегулируйте давление воздуха в пневматическом приводе с помощью винта наверху регулятора давления.

Отклонения в работе регулятора давления: резкий выброс воздуха при заполнении системы, открытие клапана при низком или высоком давлении и невозможность его регулировки — свидетельствуют о неисправности устройства и необходимости его ремонт.

При неработающем компрессоре и выключенных потребителях (педаль тормоза отпущена, стояночный тормоз включен) падение давления за 30 мин испытаний должно быть менее 0,5 кгс/см ² .

При включенных потребителях (педаль тормоза нажата, стояночный тормоз выключен) падение давления за 15 минут испытаний также должно быть менее 0,5 кгс/см

2 .

Для проверки работы предохранительных клапанов подсоедините манометр к управляющему клапану на цилиндре стояночного тормоза.

Выпустить воздух из ресивера переднего моста через клапан для слива конденсата.

В этом случае падение давления должна показывать только верхняя стрелка стандартного манометра.

Давление в цилиндрах задней тележки и стояночного тормоза не должно изменяться.

Если давление в цилиндрах задней тележки снижается, то неисправен тройной предохранительный клапан, а падение давления в цилиндрах стояночного тормоза свидетельствует о неисправности двойного или одинарного предохранительного клапана (в зависимости от компоновки пневмопривода), что питает эту цепь.

Для проверки работы пневматического привода рабочего тормоза необходимо подключить манометры к контрольным выходным клапанам на ограничителе давления и на задней части рамы над задней осью.

Показания этих манометров соответствуют давлению в передних тормозных камерах и тормозных камерах задней тележки.

При нажатии на педаль тормоза до упора давление по двухстрелочному манометру должно уменьшиться не более чем на 0,5 кгс/см

2 (воздух из баллонов попал в тормозные камеры и давление упало), давление в передних тормозных камерах должно увеличиться до 7,0 кгс/см ² и стать равным верхней шкале манометра в кабине.

Давление в задних тормозных камерах также увеличивается до 2,5…3,0 кгс/см ² для порожнего автомобиля.

Если поднять вертикальный шток привода регулятора тормозных сил на величину статического прогиба подвески, то давление в задних тормозных камерах должно возрасти до 7,0 кгс/см ² (указание нижней шкалы манометр).

Статический прогиб подвески при нагрузке зависит от жесткости рессор, поэтому для базовых моделей соответственно: КамАЗ-5320 — 40 мм, КамАЗ-5410 — 42 мм, КамАЗ-5511 — 34 мм.

Привод регулятора тормозных сил регулируется изменением длины вертикальной тяги и изменением длины рычага регулятора.

Длина штока устанавливается таким образом, чтобы на порожнем автомобиле при полностью выжатой педали тормоза давление в задних тормозных камерах было не ниже 2,5 кгс/см ² .

Длина рычага регулятора установлена ​​постоянной для данной модели:

КамАЗ-5320 — 105 мм, КамАЗ-5410 — 105 мм, КамАЗ-5511 — 95 мм. После отпускания педали тормоза воздух из тормозных камер должен выйти без задержки и полностью.

Если номинальное давление (7,0 кгс/см2) не обеспечивается в передней и задней тормозных камерах при полном нажатии на педаль, то необходимо, прежде всего, проверить правильность регулировки механического привода тормоза клапан (рис. 1).

Привод имеет две регулировочные вилки: на педальной тяге и на промежуточной тяге, доступ к первой регулировочной вилке обеспечивается при поднятой передней накладке.

Укорачивая тягу педали, поднимаем педаль в кабине, увеличивается полный ход педали, он должен быть равен 100…140 мм.

При полном нажатии на педаль ход рычага двухсекционного тормозного крана составляет 31 мм.

В эксплуатации встречаются автомобили, имеющие большое время отпускания, часто это связано с отсутствием свободного хода педали тормоза, который регулируется вилкой на промежуточной тяге и должен составлять 20…40 мм.

Если максимальное давление в одном из контуров рабочего тормоза не обеспечено, а давление в другом в норме, то необходимо подключить манометр к выходу соответствующей секции тормозного крана: к верхнему один — при плохой работе контура задней тележки, на нижний — при плохой работе моста цепи передней тележки.

Манометры должны быть подключены к боковым (по ходу автомобиля) выходам вместо датчиков «стоп» — сигналов на самосвалах или трубопроводов, идущих к двухпроводному клапану на тягачах.

При нажатии на педаль необходимо сравнить давление на выходе из тормозного крана и в тормозных камерах.

При полном нажатии на педаль давления на выходе из тормозного крана и ограничителя давления должны быть равными.

Давление в задних тормозных камерах зависит от положения рычага регулятора тормозных сил: в нижнем положении «пустой» — 2,5 кгс/см2, в верхнем положении «с грузом» — 7,0 кгс/см ²

Сравнив показания манометров и зная характеристики приборов, можно легко найти, какой из них неисправен.

При торможении рабочим тормозом проверьте ход штоков тормозной камеры.

Для автомобилей КамАЗ-5320, 5410, 55102 он составляет 20…30 мм, КамАЗ-5511, КамАЗ-53212, 54112 — 25…35 мм. допускается разница хода штоков тормозных камер на одном мосту — 2…3 мм.

Для проверки работы цепи стояночного тормоза необходимо подключить манометр к контрольному выпускному клапану на раме сзади и проверить давление в энергоаккумуляторах.

При вертикальном положении рукоятки крана стояночного тормоза автомобиль тормозится силой пружин в энергоаккумуляторах, давление в них атмосферное.

Если перевести рукоятку клапана в горизонтальное положение, то воздух из цилиндров стояночного тормоза через ускорительный клапан пойдет в энергоаккумуляторы, пружины сожмутся, и автомобиль затормозит.

Давление на контрольном манометре должно увеличиться до 7,0 кгс/см ² .

Проверить работу запасного тормоза, плавно переведя рукоятку крана стояночного тормоза в вертикальное положение.

При повороте рукоятки вверх на 30° давление в энергоаккумуляторах должно снизиться до 5,0…4,5 кгс/см ² , а штоки задних тормозных камер должны начать движение вниз.

Дальнейший плавный поворот рукоятки крана стояночного тормоза вызывает синхронное снижение давления в энергоаккумуляторах и выдвижение штоков.

При повороте рукоятки крана стояночного тормоза на 60…70˚ давление должно упасть до нуля. Если этого не произошло, то необходимо заменить неисправный кран стояночного тормоза.

При проверке работы контура экстренного торможения включить стояночный тормоз (атмосферное давление в энергоаккумуляторах).

Нажатием кнопки крана аварийного растормаживания перепускаем воздух из рабочих тормозных цилиндров в энергоаккумуляторы.

При достижении давления в энергоаккумуляторах 4,8…5,2 кгс/см ² , в блоке контрольных ламп мигалка гаснет.

Полное отпускание тормозов занимает 6…8 секунд. По манометру в кабине падение давления при отпускании тормозов должно быть не более 0,8 кгс/см ² .

После отпускания кнопки клапана воздух из энергоаккумуляторов полностью выпускается через клапан в кабину, включается стояночный тормоз.

При включении стояночного тормоза в блоке контрольных ламп загорается проблесковый маячок.

Перед проверкой вспомогательного тормоза запустите двигатель и нажмите кнопку тормозного крана.

Двигатель должен остановиться, так как поворот рычага ТНВД прекратит подачу топлива и закроет заслонки в выхлопных трубах.

Рычаг остановки двигателя и заслонки приводятся в действие пневмоцилиндрами.

При вспомогательном торможении воздух также подается на нормально открытый датчик, управляющий электромагнитным клапаном на прицепе.

Клапан работает и пропускает сжатый воздух из баллона прицепа в тормозные камеры.

Давление в тормозных камерах прицепа устанавливается на постоянное значение 0,6. ..0,8 кгс/см ² , регулируется винтом снизу электромагнитного клапана.

Для проверки работы устройств, управляющих прицепом , необходимо подключить манометр к головке подающей магистрали и открыть отсечной кран. При этом манометр должен показывать давление 6,2…7,5 кгс/см 9 .0017 2 .

Затем подсоединяем манометр к головке с «Ладонью» линии управления и открываем разобщительный клапан.

При выключенном тракторе давление в этой магистрали атмосферное.

При торможении автомобиля рабочим или стояночным тормозом давление должно возрастать синхронно в соответствии с углом поворота рукоятки крана стояночного тормоза или усилием на педали от нуля до 6,2…7,5 кгс/см ²

Проверить правильность регулировки двухпроводного клапана можно, заблокировав рычаг регулятора тормозных усилий в положении «с грузом».

В этом случае давление в задних тормозных камерах при исправном регуляторе будет равно давлению в верхнем, управляющем участке двухпроводного клапана.

Сравнивая показания манометра, измеряющего давление в магистрали управления прицепа, и манометра, измеряющего давление в задних тормозных камерах при поднятом рычаге регулятора, можно определить избыточное давление.

Должно быть 0,6 кгс/см ² и отрегулировано на давление 3-4 кгс/см ² .

При вкручивании винта внутри двухпроводного клапана повышается избыточное давление в линии управления.

Проверить датчик стоп-сигнала . Контакты датчика должны замыкаться и включать стоп-сигналы при давлении в магистрали управления прицепом 0,1…0,5 кгс/см ² .

Для проверки работы тормозов на однопроводном приводе необходимо подключить манометр к головке «А» однопроводной линии и открыть отсечной кран.

При отключенном тракторе давление в этой магистрали должно быть в пределах 4,8. ..5,3 кгс/см ² . Это давление регулируется винтом в нижней части одностороннего клапана.

При торможении рабочим, стояночным или запасным тормозом давление в однопроводной магистрали должно снижаться при полном торможении с 4,8…5,3 кгс/см ² до нуля.

Для проверки тормозов на прицепе подсоедините манометры к контрольному выпускному клапану проверки давления в задних тормозных камерах и к контрольному выпускному клапану на цилиндре прицепа.

При работе тормозов прицепа от двухпроводного привода давление в цилиндре должно быть 6,2. ..7,5 кгс/см ² .

При торможении прицепа рабочим или стояночным тормозом давление в тормозных камерах увеличивается от 0 до 3,0 кгс/см ² при порожнем прицепе.

При поднятии рычага регулятора в положение «с грузом» давление должно увеличиться до 6,2…7,5 кгс/см ² .

При включении электромагнитного клапана давление в тормозных камерах устанавливается на уровне 0,6…0,8 кгс/см ² .

После отпускания тормозов сжатый воздух должен быть немедленно полностью выпущен в атмосферу.

Для перевода прицепа на работу на однопроводной привод необходимо закрыть отключающие краны в питающей и управляющей магистралях трактора.

Как только закроется отсечной клапан на подающем трубопроводе, сжатый воздух из баллона прицепа выйдет через уравнительный клапан в воздухораспределителе и далее через клапан в атмосферу.

Давление в баке прицепа должно упасть до 4,8…5,3 кгс/см ² , после чего должны включиться тормоза прицепа.
