Дроссельная заслонка за что отвечает: Что такое дроссельная заслонка в автомобиле? Устройство, как выглядит, принцип работы, для чего служит

для чего нужна, где находится, как она устроена и как работает, как ее поменять и почистить

Алексей Федоров

почистил и адаптировал немало дроссельных заслонок

Профиль автора

Дроссельная заслонка — устройство, которое ограничивает и регулирует поток воздуха в бензиновых двигателях.

Их работа зависит от количества топливовоздушной смеси. В дизелях дело в ее качестве: воздух поступает без преград и регулируется только количеством топлива, которое попадает в цилиндр. Дроссельная заслонка тоже есть, но у нее другие задачи:

1. Заглушить ДВС — штатно или аварийно.
2. Ограничить поток воздуха для более эффективной работы системы EGR.

В этой статье я подробно расскажу про дроссельную заслонку в бензиновых двигателях: зачем она нужна, как она работает, а также зачем и как ее чистить.

О чем вы узнаете из статьи

• Какие дроссельные заслонки бывают
• Где искать дроссельную заслонку
• Неисправности дроссельных заслонок
• Как почистить дроссельную заслонку

Какие дроссельные заслонки бывают

Механическая заслонка мгновенно откликается на педаль газа, машина ведет себя предсказуемо и незамедлительно реагирует на команды водителя. Наиболее сложная, устаревшая и наименее надежная конструкция. Педаль газа соединена с дроссельной заслонкой тросиком. Чем сильнее водитель нажимает педаль газа, тем сильнее открывается заслонка.

В конструкции есть шаговый двигатель с клапаном на штоке, он же регулятор холостого хода — РХХ. Он необходим, чтобы открывать или закрывать отдельный канал воздуха для обеспечения стабильной работы, когда водитель не трогает педаль газа и двигатель работает на холостых оборотах.

/serious-damage-stories/

«Повезло еще, что не встали на трассе»: 10 историй о серьезных поломках автомобиля

Такие заслонки ставили почти на все Жигули с инжекторным двигателем, на БМВ Е34, Е36, Мерседес W123.

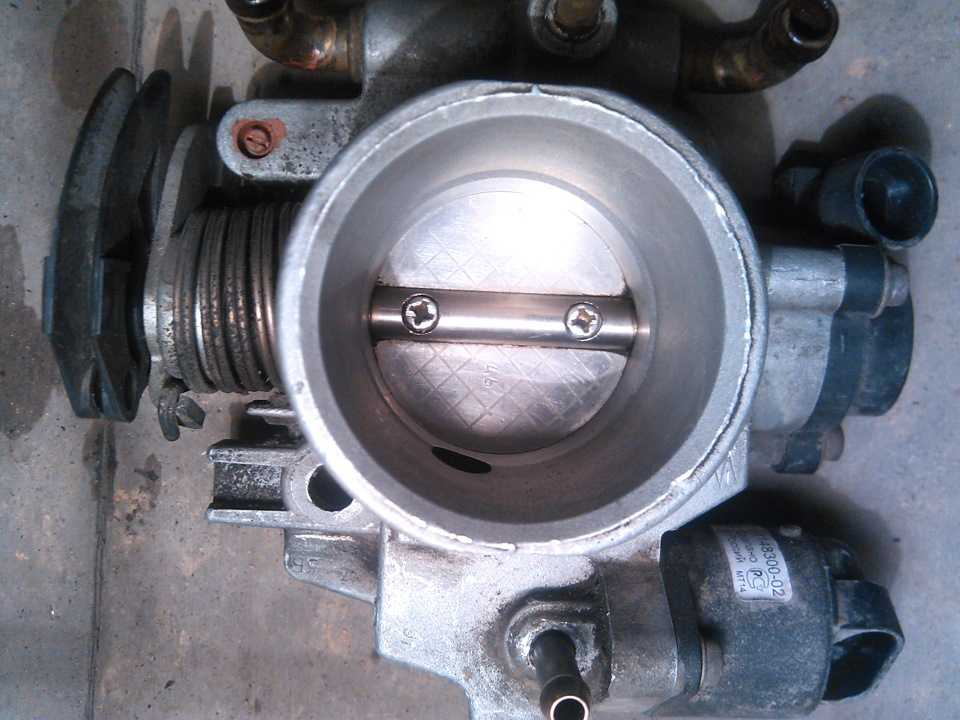

Механическая дроссельная заслонка. Черная деталь слева — сектор привода заслонки: к нему приходит тросик от педали газа. Под ним пружина, которая автоматически закрывает заслонку. Через обе детали проходит шкив привода датчика положения, к которому также прикреплена заслонка. Большая темная полость сверху справа — канал РХХ. Трубки в нижней части позволяют включить дроссельную заслонку в контур системы охлаждения двигателя, чтобы в мороз механические детали заслонки работали как положено. Источник: monte_a / Shutterstock

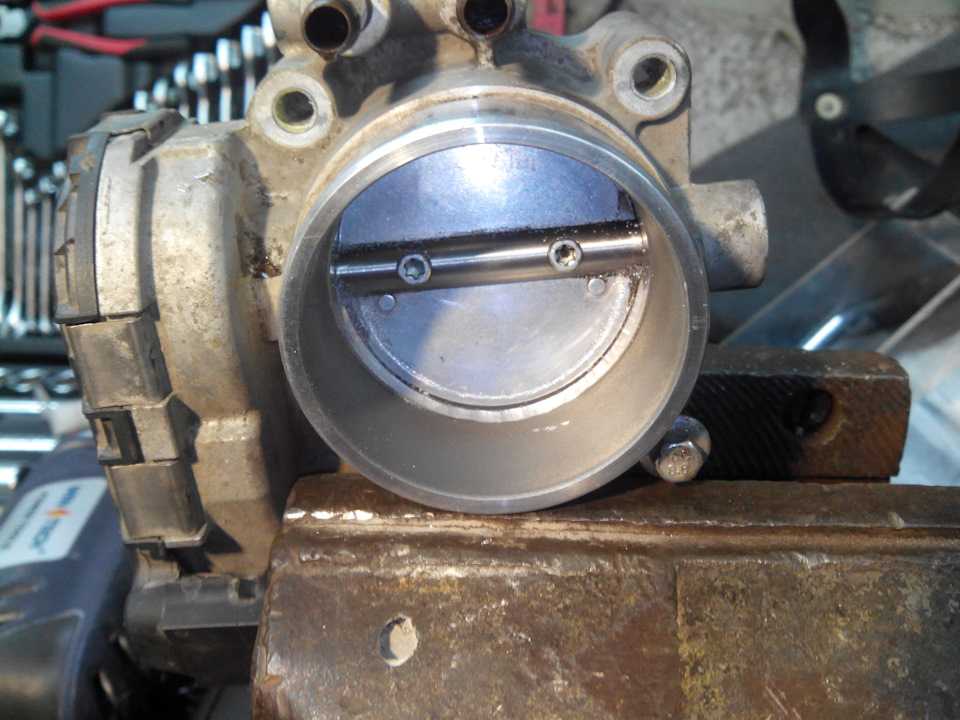

Электромеханическая. Такой же отклик на педаль газа, но мотор работает плавнее: если резко нажать педаль газа, он не будет дымить. На автомобиле с такой дроссельной заслонкой проще трогаться с места, он реже глохнет при ошибках водителя. Конструкция более простая и надежная. Вместо РХХ и датчика положения — блок управления: в нем несколько датчиков и моторедуктор. Между педалью газа и заслонкой есть дополнительная пружина.

Блок управления без участия водителя может изменять положение дроссельной заслонки через редуктор с электродвигателем. Вот какая от этого польза:

1. Двигатель более стабилен на холостом ходу.
2. Водителю проще трогаться с места и двигаться в гору под нагрузкой, если он недостаточно сильно нажимает на педаль.
3. Двигатель выбрасывает в атмосферу гораздо меньше вредных веществ.

6 способов сломать двигатель автомобиля

Такие дроссельные заслонки стояли на Фольксвагене Гольфе 4, а также на БМВ E36 и E46 с двигателями M52TU и частично M54.

Электромеханическая дроссельная заслонка. Источник: Aleksandr Kondratov / Shutterstock

Электрическая. Такая конструкция реагирует на педаль газа с задержкой. Дело в экологии: блоку управления нужны доли секунды, чтобы правильно рассчитать угол открытия дросселя и количество топлива, которое будет соответствовать экологическим нормам.

В результате пользы еще больше:

1. Формируется правильная смесь, которая полностью сгорает — из выхлопной трубы не идет дым и копоть.
2. Экономится топливо.
3. Двигатель работает более плавно, есть возможность обеспечить работу круиз-контроля.
4. Конструкция самая надежная: в ней буквально труба, заслонка и электрический блок, который ей управляет.

/avtokredit-podeshevle/

Как нам удалось добиться лучшей цены на новую Ладу Весту осенью 2021 года

Педаль газа и заслонка не связаны: на педали датчик, по которому блок управления ДВС считывает фактическое положение и скорость изменения положения педали газа. В соответствии с этими параметрами блок управления подает команды на дроссель, топливные форсунки и блок управления коробки передач. Моторы с таким дросселем более эффективны по показателям экономии топлива, экологичности и плавности хода. Такая стоит практически на всех автомобилях с 2008—2010 года.

Дроссельная заслонка атмосферного двигателя 1.6 MPI концерна Фольксваген

Где искать дроссельную заслонку

На атмосферных ДВС дроссельная заслонка установлена сразу после корпуса воздушного фильтра. На турбированных сначала стоит турбокомпрессор, за ним может стоять интеркулер, и только потом — дроссельная заслонка.

Неисправности дроссельных заслонок

Дроссельная заслонка работает некорректно, когда у нее засорены стенки и каналы. Все дело в далеко не чистых картерных газах. Вот что в них есть:

1. Пары моторного масла.
2. Выхлопные газы, которые просачиваются через поршневые кольца в картер ДВС.
3. Пары топлива, которые также просачиваются, если случился пропуск зажигания и смесь сгорела не полностью.

Через систему вентиляции картерных газов все это попадает во впускной коллектор и оседает на его стенках. Дроссельная заслонка обычно открыта не полностью, воздух проходит с затруднением, поэтому отложения масла и сажи более серьезные, чем до и после нее.

Со временем отложений становится больше, сечение дроссельной заслонки сокращается. В двигатель поступает меньше воздуха, проявляются симптомы неисправности: двигатель троит, он работает нестабильно и теряет мощность. Поэтому важно не забывать чистить дроссельную заслонку раз в 40—50 тысяч километров, чтобы она не доставляла проблем. Просто почистить недостаточно, ее нужно адаптировать — но об этом мы поговорим в следующей главе.

/bad-old-focus/

Как мы купили 15-летний Форд Фокус и постоянно его ремонтируем

Например, на турбированных двигателях автомобилей Опель первой половины десятых годов устанавливали дроссельную заслонку небольшого сечения: это позволяло сэкономить немного места под капотом. Но когда она засорялась, на панели приборов загорался «Чек энджин». Диагностика показывала ошибку «Недостаточное количество воздуха на холостых оборотах».

На этом проблемы электрических дроссельных заслонок заканчиваются. С механическими и электромеханическими все гораздо сложнее. Вот что может сломаться:

1. РХХ, датчик положения заслонки, шестерня в редукторе.
2. Трос, который соединяет заслонку и педаль газа, может перетереться, пострадать от коррозии и оборваться.
3. Трубки, по которым идет антифриз, могут потечь.

Дроссельная заслонка двигателя Фольксваген 1.6 CFNA до и после очистки

Как почистить дроссельную заслонку

Механически все просто: заслонку необходимо снять и почистить. Средство для очистки так и называется: очиститель дроссельной заслонки. Продают в любом автомагазине, на заправках, в гипермаркетах и в онлайне.

Когда дроссельная заслонка засоряется, ЭБУ двигателя вынужден подстраивать ее работу с поправкой на отложения на стенках. Это касается даже РХХ на классических Жигулях. Когда грязь убирают, заслонка продолжает работать так, как работала до чистки. Двигатель может запуститься с первого раза, может с третьего, может какое-то время работать нестабильно, а может зажечь «Чек Энджин» на панели приборов. Чтобы двигатель начал работать так, как должен, заслонку нужно адаптировать.

/drift-vaz2101/

Сколько стоит собрать машину для дрифта на базе жигулей

Дроссельную заслонку могут адаптировать по-разному, все зависит от конкретной модели автомобиля. Например:

• подключить диагностический прибор, выбрать пункт «Адаптация дроссельной заслонки». Будет слышно, как работает электромотор редуктора;
• скинуть клемму, выждать определенное время, при необходимости — повторить процедуру;
• в обязательном порядке отключить все потребители электроэнергии, запустить двигатель, и оставить работать на холостом ходу до тех пор, пока не заработают вентиляторы.

На станциях технического обслуживания за чистку просят от 1500 Р. Цена в большей степени зависит от того, насколько сложно добраться до дроссельной заслонки. В некоторых случаях для этого приходится снимать впускной коллектор: тогда услуга может стоить 5000—7000 Р.

Запомнить

1. Дроссельную заслонку стоит чистить ради профилактики раз в 40—50 тысяч километров. Если она засоряется чаще — есть проблемы с вентиляцией картерных газов.
2. Уточняйте про адаптацию. Обратите внимание, чтобы она не стояла в заказ-наряде отдельной строкой — это часть чистки дроссельной заслонки. В приличных мастерских за это не берут отдельные деньги.
3. Без адаптации машина может не запуститься, поэтому не стоит чистить дроссельную заслонку самостоятельно. Есть риск заплатить за эвакуатор или за выезд специалиста с оборудованием.

Новости, которые касаются всех, — в нашем телеграм-канале. Подписывайтесь, чтобы быть в курсе происходящего: @tinkoffjournal.

принцип работы, разновидности, чистка и восстановление

Дроссельная заслонка: принцип работы, конструкция

Для легкого воспламенения бензина в двигателях автомобилей необходимо его смешивание с кислородом. В результате данного процесса образуется топливовоздушная смесь.

За пропуск воздуха в систему отвечает дроссельный узел, основным компонентом которого является дроссельная заслонка.

Она представляет собой круглую металлическую пластину, регулирующую количество проходящего воздуха либо полностью перекрывающую его доступ в цилиндры – в зависимости от положения.

Изменение угла открытия заслонки осуществляется путем нажатия на педаль газа. Если акселератор не нажат, то заслонка закрыта, соответственно воздух в систему не поступает.

При нажатии на педаль газа пластина начинает отклоняться, что считывается датчиком положения дроссельной заслонки.

Электронный блок управления, основываясь на полученной информации, подает необходимое количество топлива для образования и воспламенения топливовоздушной смеси.

Таков принцип работы дроссельного узла. В зависимости от типа связи заслонки с педалью газа выделяют механические и электронные дроссели.

Первые связаны с акселератором системой тросов и тяг. То есть при нажатии на педаль газа мы отдаем команду дроссельной заслонке напрямую.

Изменение угла открытия электронных дроссельных заслонок осуществляется через электронный блок управления. Он собирает информацию о скорости и силе нажатия на педаль, после чего подает команду на открытие пластины.

Существенные различия между двумя видами заслонок отмечаются при работе мотора на холостом ходу. Для поддержания стабильных оборотов в систему впускается небольшое количество воздуха.

В случае с механической заслонкой данный процесс осуществляется с помощью регулятора холостого хода. Так как в неподвижном положении транспортного средства акселератор остается нетронутым, пропуск кислорода через заслонку невозможен. Эту проблему решает дополнительный канал подачи воздуха.

В электронном дросселе необходимости в использовании регулятора нет, так как отсутствует прямая связь педали газа и пластины.

Нельзя однозначно определиться с тем, какая заслонка лучше. Электронный узел меньше засоряется, имеет более простую конструкцию и мало подверженных изнашиванию деталей. В то же время данный механизм оснащен сложно устроенной электроникой, которая может доставлять большие неприятности. Причем многие детали электронной платы дросселя не подлежат восстановлению, а запчасти достать бывает очень затруднительно.

Механическая же дроссельная заслонка страдает частым засорением. Однако при соблюдении должной периодичности прочистки и качественном уходе служит надежно и долго.

Чистка дроссельной заслонки

Так как детали дроссельного узла контактируют с картерными газами, с которыми переносятся частички мала, а также другими мелкими частицами, по достижении определенного пробега необходимо осуществлять чистку дроссельной заслонки.

Периодичность процесса – примерно раз в 40-45 тысяч километров пробега. Если проводить очистку чаще, то удастся избежать неисправностей, связанных с засорением узла.

А именно:

• Плавающих оборотов в режиме холостого хода
• Остановки работы двигателя в момент выключения передач
• Проблем с запуском силового агрегата
• Долгого «реагирования» на нажатие педали газа

Отложения, образованные на заслонке, мешают прохождению воздуха в систему при малом угле открытия заслонки, поэтому автомобиль может «глохнуть».

Также скопление загрязнений препятствует полному закрытию пластины, когда это необходимо. Следствием становится пропуск лишнего воздуха, обеднение топливовоздушной смеси, скачки оборотов, ошибки электронного блока управления.

Для чистки узла понадобятся очиститель дроссельной заслонки, ветошь, емкость.

Детали дросселя необходимо обязательно достать из-под капота. Чистка без извлечения компонентов возможна, однако она подходит лишь в качестве профилактического мероприятия между плановыми очистками, так как не позволяет эффективно удалить отложения, нагар и другие загрязнения.

Очиститель дросселя может быть любой. Наиболее удобно пользоваться составом из аэрозольного баллона – его просто наносить, а мощная струя сразу убирает загрязнения.

Очиститель нужно нанести, оставить на несколько минут для воздействия, убрать ветошью и при необходимости повторить процедуру.

Качественная химия позволяет убрать загрязнения за пару применений.

Что делать после чистки дросселя?

После чистки дроссель необходимо осмотреть на наличие зазора между корпусом узла и краем заслонки.

Для нормального движения пластины небольшой люфт между деталями предусмотрен с завода, однако если он становится видимым на просвет – необходимо провести восстановление.

Также при визуальном осмотре можно заметить на заслонке прочный слой серого цвета, который ровно нанесен по внешнему диаметру заслонки. Это антифрикционное покрытие, которые многие производители автокомпонентов наносят на заслонки для увеличения их ресурса.

Зазор появляется вследствие изнашивания заводского защитного покрытия, истирания деталей в процессе эксплуатации и образования осевого люфта.

Через образованную щель в систему поступает лишний воздух, заслонка перестает подавать правильное количество кислорода.

Поэтому если провести очистку заслонки, но не устранить люфт, обеспечить штатное функционирование дросселя не получится.

Чтобы заполнить зазор дроссельной заслонки и восстановить заводское покрытие используются специальные антифрикционные твердосмазочные покрытия.

Специально для облегчения самостоятельного восстановления работоспособности узла выпущен набор для очистки дроссельной заслонки и нанесения покрытия MODENGY.

Он содержит очиститель и покрытие – все в аэрозольных баллонах.

Покрытие создает на деталях прочный слой, который не только заполняет зазор, но и:

• Облегчает перемещение заслонки
• Минимизирует изнашивание контактирующих частей
• Снижает количество задерживающихся на поверхности заслонки частиц за счет гладкой текстуры
• Увеличивает чувствительность механизма
• Продлевает срок службы и надежность работы деталей

Покрытие распыляется на всю площадь заслонки и часть корпуса и сохнет при комнатной температуре. После отверждения материала дроссельный узел готов к эксплуатации.

Если проводилась чистка дросселя электронного вида, то после установки в систему необходимо провести его адаптацию. Обучение новым режимам проводится в специализированных центрах, самостоятельно настраивать параметры работы не рекомендуется.

Каково назначение корпуса дроссельной заслонки?

Пол Новак

изображение двигателя от goce risteski с сайта Fotolia.com

До 1980 года наиболее распространенным способом управления подачей воздуха и топлива в двигатель был карбюратор, установленный на верхней части впускного коллектора. По мере совершенствования технологий и ужесточения стандартов выбросов впрыск топлива стал стандартной системой, используемой из-за ее повышенной эффективности и способности лучше контролировать выбросы загрязняющих веществ. Впрыск топлива — это система, в которой используется корпус дроссельной заслонки для управления подачей топлива и воздуха в двигатель.

Воздушный поток

Корпус дроссельной заслонки отвечает за регулирование количества воздуха, поступающего в двигатель. Клапан установлен внутри отверстия корпуса дроссельной заслонки, который открывается и закрывается в зависимости от действий водителя, подаваемых через педаль газа. При нажатии на педаль газа клапан открывается, позволяя воздуху поступать в двигатель. При отпускании педали газа клапан закрывается, уменьшая количество воздуха, поступающего в двигатель.

Направление

Корпуса дроссельных заслонок получают воздух от узла, содержащего фильтр, который очищает воздух и направляет этот воздух во впускной коллектор. Затем впускной коллектор смешивает воздух с топливом и направляет эту смесь в отдельные цилиндры двигателя, где смесь сгорает. Некоторые дроссельные заслонки работают по-разному; они смешивают воздух и топливо сами по себе и подают его прямо в цилиндры через трубки, называемые бегунками.

Объем

Корпуса дроссельных заслонок имеют электрические компоненты, называемые датчиками массового расхода воздуха, установленными внутри, которые определяют объем воздуха, поступающего в двигатель. Эти датчики отправляют информацию об обнаруженном количестве воздуха на компьютер автомобиля, который регулирует количество топлива, добавляемого к поступающему воздуху, чтобы поддерживать надлежащее соотношение топлива и воздуха для правильного сгорания в цилиндрах двигателя.

Положение дроссельной заслонки

Корпус дроссельной заслонки содержит датчик, отслеживающий положение клапана, регулирующего поток воздуха, и скорость, с которой он открывается. Это позволяет компьютеру отслеживать положение клапана и помогает компьютеру определить необходимое количество топлива для добавления к поступающему воздуху. Датчик положения дроссельной заслонки также отмечает, когда клапан открывается быстро, что позволяет компьютеру добавлять больше топлива во входящий воздух, что улучшает реакцию дроссельной заслонки и ускорение.

Топливо

На некоторых типах дроссельных заслонок топливные форсунки установлены непосредственно внутри дроссельной заслонки. Когда воздушный регулирующий клапан открыт, топливо впрыскивается форсункой, установленной в корпусе дроссельной заслонки, непосредственно в поток входящего воздуха. Затем эта смесь воздуха и топлива направляется корпусом дроссельной заслонки во впускные каналы, где смесь доставляется в цилиндры и сгорает. Некоторые системы имеют отдельный корпус дроссельной заслонки и форсунку для каждого цилиндра.

Референции

• Teglerizer: впрыск топлива в Triumph Spitfire
• Без ума от комплектных автомобилей: блок дроссельной заслонки управляет воздушным потоком

Автор биографии

Пол Новак — независимый писатель, специализирующийся на создании веб-контента. Он владел собственным бизнесом в течение семи лет и в течение 10 лет писал на самые разные темы, от политики до паранормальных явлений. Его статьи с критикой заявлений о паранормальных явлениях публиковались в журналах «Xproject» и «Ufoevidence».

Еще статьи

Что такое дроссельная заслонка?

Корпус дроссельной заслонки — это компонент системы впуска в двигателях с впрыском топлива, которым водитель управляет с помощью акселератора. Хотя акселератор широко известен как «педаль газа», на самом деле он не контролирует подачу топлива в двигатель. Вместо этого он фактически контролирует поток воздуха . В двигателях с впрыском топлива он специально контролирует угол дроссельной заслонки внутри корпуса дроссельной заслонки. Корпус дроссельной заслонки обычно также включает в себя датчик положения дроссельной заслонки (TPS), который сообщает об угле этого клапана в блок управления двигателем (ECU), который использует эту информацию в различных расчетах.

В некотором смысле дроссельная заслонка похожа на карбюратор. Это особенно актуально для автомобилей с одноточечным впрыском топлива, где топливная форсунка встроена в корпус дроссельной заслонки. Однако большинство дроссельных заслонок отвечают только за управление потоком воздуха, тогда как карбюраторы выполняют эту функцию в дополнение к смешиванию воздуха и топлива перед его подачей во впускной коллектор.

Содержание

• 1 Компоненты корпуса дроссельной заслонки
• 2 Как работает корпус дроссельной заслонки?
  • 2. 1 Чем отличается система впрыска дроссельной заслонки?
• 3 Неисправность корпуса дроссельной заслонки

Компоненты корпуса дроссельной заслонки

В корпусах корпуса дроссельной заслонки имеется центральное отверстие, которое перекрывается дроссельной заслонкой.

Типовой корпус дроссельной заслонки состоит из цельного или состоящего из двух частей металлического корпуса с большим отверстием, проходящим через его середину. Это отверстие частично или полностью заблокировано компонентом, известным как дроссельная заслонка, которая поворачивается вокруг своей оси (т. проволочная технология.

Хотя дроссельная заслонка является основным средством управления потоком воздуха через корпус дроссельной заслонки, эти компоненты иногда включают в себя дополнительные клапаны или каналы для прохождения воздуха. Одним из примеров является клапан управления подачей воздуха на холостом ходу, который является компонентом, позволяющим ЭБУ регулировать скорость холостого хода на лету.

В дополнение к этим основным компонентам корпуса дроссельной заслонки обычно также включают датчик положения дроссельной заслонки. Этот компонент обычно расположен на основном корпусе корпуса дроссельной заслонки напротив тяги дроссельной заслонки, что позволяет механически соединить его с дроссельной заслонкой.

Некоторые дроссельные заслонки крепятся непосредственно к датчику массового расхода воздуха, но иногда эти датчики располагаются рядом с корпусом воздушного фильтра.

Как работает дроссельная заслонка?

Корпуса дроссельных заслонок регулируют поток воздуха, позволяя водителю управлять дроссельной заслонкой.

Дроссельные заслонки работают, предоставляя водителю транспортного средства возможность контролировать количество воздуха, проходящего через систему впуска в любой момент времени. Хотя педаль акселератора часто называют педалью газа, а такие фразы, как «нажми на газ», укоренились в нашем сознании, на самом деле педаль акселератора управляет потоком воздуха в двигатель.

При нажатии на педаль акселератора происходит одно из двух. В большинстве случаев механическая связь между педалью и корпусом дроссельной заслонки тянет дроссельную заслонку, что приводит к ее открытию. В автомобилях с электронным управлением дроссельной заслонкой (ETC) происходит то же самое, но дроссельную заслонку открывает электродвигатель, а не механическая связь. Когда это происходит, повышенное количество воздуха может проходить во впускной коллектор двигателя, и датчик массового расхода воздуха передает эту информацию в блок управления двигателем. ЭБУ также знает положение дроссельной заслонки благодаря информации, которую он получает от датчика положения дроссельной заслонки.

В двигателях с впрыском топлива ЭБУ является компонентом, который фактически контролирует количество топлива, подаваемого в камеры сгорания, и частоту его подачи. Поэтому, когда блоку управления двигателем сообщается, что во впускное отверстие поступает увеличенный объем воздуха, он «знает», что вы нажимаете на педаль акселератора, и подает больше газа на форсунки.

Это типичный корпус дроссельной заслонки, включая (отсоединенные) тяги дроссельной заслонки, вакуумные соединения и датчики.

Чем отличается система впрыска дроссельной заслонки?

В большинстве современных бензиновых двигателей внутреннего сгорания используется непосредственный впрыск, но за прошедшие годы появилось много других типов впрыска топлива. Один тип, который сейчас встречается не так часто, как когда-то, — это одноточечный впрыск. Эти системы также называют «впрыском в корпус дроссельной заслонки», поскольку имеется только одна топливная форсунка, расположенная внутри корпуса дроссельной заслонки. Это объединяет подачу топлива и воздуха в единый компонент, подобно карбюраторам.

Одноточечный впрыск топлива имеет несколько различных названий, включая впрыск в корпус дроссельной заслонки (TBI), центральный впрыск топлива (CFI), EGI и PGM-CARB. Корпуса дроссельных заслонок в этих системах аналогичны тем, которые используются в других, более современных системах впрыска топлива, за исключением того факта, что они имеют встроенные топливные форсунки.

Неисправность корпуса дроссельной заслонки

Когда корпус дроссельной заслонки выходит из строя, существует несколько различных общих точек отказа. Хотя они могут выйти из строя механически, гораздо чаще выходят из строя внешние детали и датчики (например, IAC или TPS). Конкретная процедура диагностики зависит от проблемы, с которой вы столкнулись, поскольку существует ряд различных компонентов, которые могут выйти из строя.

Закоксовывание может привести к проблемам с холостым ходом и другим проблемам, вплоть до заедания или частичной блокировки дроссельной заслонки.

Одна из распространенных проблем с корпусами дроссельных заслонок называется «закоксовывание». Это проблема, когда на дроссельной заслонке или внутри отверстия скапливается шероховатый черный осадок, что может привести к чему угодно: от неровного холостого хода до затрудненного запуска. Во многих случаях эту проблему можно решить, просто удалив остатки с дроссельной заслонки и отверстия, хотя могут потребоваться меры предосторожности.
