Что такое автомобильный турбокомпрессор — устройство и как работает

Многие слышали слово «турбо», но толком не представляют — что это такое. Это обозначение скрывает наличие турбокомпрессора двигателя под капотом машины. Расскажем что такое автомобильный турбокомпрессор, как работает (устройство) и для чего нужен.

• Как работает
• Что такое турбояма
• Что такое перепускной клапан
• Битурбо или твинтурбо
• Что такое турботаймер

Как работает

Турбокомпрессор — это устройство для увеличения мощности мотора за счет большего подаваемого воздуха в цилиндры.

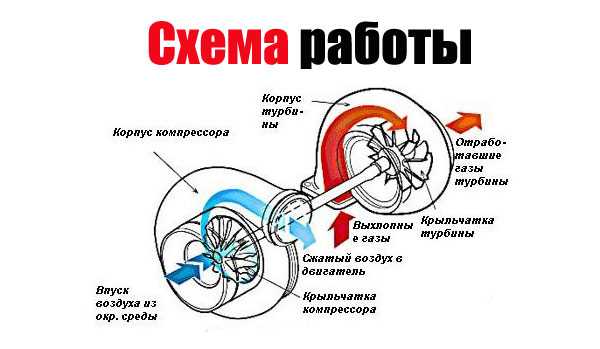

Принцип работы турбокомпрессора в следующем: в мотор попадает топливовоздушная смесь, которая сгорая уходит в выхлопную трубу. На входе выпускного коллектора стоит крыльчатка, которая жестко соединена с другой крыльчаткой, находящейся на впускном коллекторе.

Когда, выхлопные газы выходят из мотора, они раскручивают крыльчатку, которая находится во выпускном коллекторе.

Та в свою очередь раскручивает крыльчатку в впускном коллекторе.

В двигатель поступает больше воздуха, а соответственно и топлива. Чем больше сгорает топлива, тем больше мощность. И, чтобы сжечь больше топлива, нужно больше количества воздуха. Турбокомпрессор мотора поставляет больше воздуха, в результате получаем существенную прибавку в мощности машины.

Что такое интеркулер? Он нужен для охлаждения подаваемого воздуха в авто. Нельзя бесконечно много подавать воздуха, т.к повышается его плотность при нагреве. Для охлаждения используют интеркулер — дополнительный радиатор.

Что такое турбояма

Следует отметить, что крыльчатка может развивать до 200 000 оборотов в минуту. Вследствие этого, у турбокомпрессора имеется большая инерционность, которая получила в народе название «турбояма».

Суть турбоямы в следующем. При резком нажатии на педаль газа, крыльчатка очень медленно набирает обороты и приходится ждать несколько секунд, когда начнет поступать воздух в двигатель. Благо, производители в той или иной степени избавились от данного эффекта, а именно стали устанавливать два перепускных клапана или ставить турбины с изменяемой геометрией.

Первый перепускной клапан предназначен для отработавших газов, а второй, чтобы перепускать излишний воздух из впускного коллектора в трубопровод до турбокомпрессора двигателя.

Что получается? При сбросе газа обороты крыльчатки турбо уменьшаются очень медленно. А если будет резко нажата педаль газа, то воздух в двигатель поступит в полном объеме. Эффект турбоямы равен времени открытия перепускного клапана.

Также применяется механизм изменения геометрии турбины.

Дополнительное кольцо с управляемыми лопатками позволяет поддерживать поток выхлопных газов не только постоянным, но и управлять им. На низких оборотах, когда поток невелик, поперечное сечение турбины уменьшается, что увеличивает скорость газов, поступающих на колесо, повышая ее мощность. На высоких оборотах лопасти полностью открывают вход газам, увеличивая пропускную способность турбины.

Что такое перепускной клапан турбины

Его цель — пустить часть выпускного газа в обход турбины, таким образом ограничив скорость вращения крыльчатки и соответственно и давление на впускном коллекторе. Они бывают двух видов: внутренние и внешние. На большинстве автомобильных турбокомпрессоров используются внутренние.

Внешние перепускные клапана, устанавливаются отдельно от турбины и ставятся на гоночные машины. Они более надежны, но их размер часто не способствует удачному расположению под капотом гражданской машины. Одно из преимуществ внешнего клапана — возможность регулировки механизма.

Битурбо или твинтурбо

В первом случае, это означает наличие двух турбокомпрессоров двигателя авто, установленных параллельно, а втором — наличие трех турбокомпрессоров. Часто «битурбо» или «твинтурбо» используют лишь на спортивных автомобилях, а также на гражданских машинах со спортивными параметрами.

Применение нескольких турбокомпрессоров выгодно, т.к. они отличаются размерами. Один будет обладать большей инерцией, а другой — меньшей. В итоге первый турбокомпрессор автомобиля будет работать при малых и средних оборотах двигателя, а второй при оборотах близких к максимальным.

Что такое турботаймер

Проблема возникает если сильно нагреть турбокомпрессор — это движение авто на высоких скоростях по трассе, езда по бездорожью или с прицепом. После остановки мотора охлаждение раскаленного турбокомпрессора резко ухудшается. Масло не подаётся, тепло уходит в подшипниковый узел, остатки смазки в подшипнике и его уплотнениях начинают закоксовываться. Это приводит к нарушению расчетного режима работы.

А вращение ротора без подачи масла под давлением провоцируют появление задиров.

Для сохранения ресурса после работы на повышенных оборотах турбина должна «отдохнуть» 1-2 минуты на холостом ходу. Это нужно, чтобы при остановке разгоряченной оборотами турбины, масло на подшипниках не вскипело, поэтому она крутится на холостых оборотах постепенно снижая температуру. Поработав несколько минут, турбина остывает, и двигатель можно заглушить.

Устройство, именуемое турботаймером, позволяет при выключении зажигания глушить двигатель через время, которое можно запрограммировать, либо оно определяется автоматически, исходя из температуры мотора. В отсутствие такого прибора водитель должен обеспечить «режим остывания» самостоятельно. Производители штатно не ставят турботаймер из-за норм экологии — чтобы не загрязнять окружающую среду при холостой работе мотора.

Штатно автокомпании (VW, Skoda, Porsche) на многие модели с турбонаддувом устанавливают электрические циркуляционные насосы, которые при необходимости подают к турбокомпрессору охлаждающую жидкость. Это происходит и после остановки двигателя — антифриз некоторое время циркулирует, препятствуя перегреву. Тогда в турботаймере нет необходимости.

Турбокомпрессор: сердце системы наддува воздуха

12.07.2017 #Турбокомпрессор

Турбокомпрессор: сердце системы наддува воздуха

Для повышения мощности двигателей внутреннего сгорания широкое применение находят специальные агрегаты — турбокомпрессоры. О том, что такое турбокомпрессор, каких типов бывают эти агрегаты, как они устроены и на каких принципах основана их работа, а также об их обслуживании и ремонте читайте в статье.

Что такое турбокомпрессор?

Турбокомпрессор — основной компонент системы агрегатного наддува двигателей внутреннего сгорания, агрегат для повышения давления во впускном тракте двигателя за счет энергии отработавших газов.

Турбокомпрессор применяется для повышения мощности двигателя внутреннего сгорания без коренного вмешательства в его конструкцию. Данный агрегат повышает давление во впускном тракте двигателя, обеспечивая подачу в камеры сгорания увеличенного количества топливно-воздушной смеси. В этом случае сгорание происходит при более высокой температуре с образованием большего объема газов, что приводит к повышению давления на поршень и, как следствие, к росту крутящего момента и мощностных характеристик двигателя.

Применение турбокомпрессора позволяет увеличить мощность двигателя на 20-50% с минимальным увеличением его стоимости (а при более значительных доработках рост мощности может достигать 100-120%). Благодаря своей простоте, надежности и эффективности системы наддува на основе турбокомпрессоров находят самое широкое применение на всех типах транспортных средств с ДВС.

Типы и характеристики турбокомпрессоров

Сегодня существует большое разнообразие турбокомпрессоров, но их можно разделить на группы по назначению и применимости, типу используемой турбины и дополнительному функционалу.

По назначению турбокомпрессоры можно разделить на несколько типов:

• Для одноступенчатых систем наддува — один турбокомпрессор на двигатель, либо два и более агрегатов, работающих на несколько цилиндров;
• Для последовательных и последовательно-параллельных систем надува (различные варианты Twin Turbo) — два одинаковых или разных по характеристикам агрегата, работающих на общую группу цилиндров;
• Для двухступенчатых систем наддува — два турбокомпрессора с различными характеристиками, которые работают в паре (последовательно друг за другом) на одну группу цилиндров.

Наиболее широкое применение находят одноступенчатые системы наддува, построенные на основе одного турбокомпрессора. Однако такой системе может присутствовать два или четыре одинаковых агрегата — например, в V-образных двигателях используются отдельные турбокомпрессоры на каждый ряд цилиндров, в многоцилиндровых моторах (более 8) могут применяться четыре турбокомпрессора, каждый из которых работает на 2, 4 или более цилиндров. Меньшее распространение получили двухступенчатые системы наддува и различные вариации Twin-Turbo, в них используется два турбокомпрессора с различными характеристиками, которые могут работать только в паре.

По применимости турбокомпрессоры можно условно разделить на несколько групп:

• По типу двигателя — для бензиновых, дизельных и газовых силовых агрегатов;
• По объему и мощности двигателя — для силовых агрегатов малой, средней и большой мощности; для высокооборотистых двигателей, и т.д.

Турбокомпрессоры могут оснащаться турбиной одного из двух типов:

• Радиальной (радиально-осевой, центростремительной) — поток отработавших газов подается на периферию крыльчатки турбины, движется к ее центру и выводится в осевом направлении;
• Осевой — поток отработавших газов подается вдоль оси (к центру) крыльчатки турбины и выводится с ее периферии.

Сегодня применяются обе схемы, но на двигателях небольшого объема чаще можно встретить турбокомпрессоры с радиально-осевой турбиной, а на мощных силовых агрегатах предпочтение отдается осевым турбинам (хотя это и не является правилом). Независимо от типа турбины, все турбокомпрессоры оснащаются центробежным компрессором — в нем воздух подается к центру крыльчатки и отводится от ее периферии.

Современные турбокомпрессоры могут иметь различный функционал:

• Двойной вход — турбина имеет два входа, на каждый из них поступают отработавшие газы от одной группы цилиндров, такое решение снижает перепады давления в системе и улучшает стабильность наддува;
• Изменяемая геометрия — турбина имеет подвижные лопасти или скользящее кольцо, посредством которых можно изменять поток отработавших газов на рабочее колесо, это позволяет изменять характеристики турбокомпрессора в зависимости от режима работы двигателя.

Наконец, турбокомпрессоры отличаются основными эксплуатационными характеристиками и возможностями. Из основных характеристик этих агрегатов следует выделить:

• Степень повышения давления — отношение давления воздуха на выходе компрессора к давлению воздуха на входе, лежит в пределах 1,5-3;
• Подача компрессора (расход воздуха через компрессор) — масса воздуха, проходящая через компрессор за единицу времени (секунду), лежит в пределах 0,5-2 кг/с;
• Рабочий диапазон оборотов — лежит в пределах от нескольких сотен (для мощных тепловозных, промышленных и иных дизелей) до десятков тысяч (для современных форсированных двигателей) оборотов в секунду. Максимальная скорость ограничена прочностью рабочих колес турбины и компрессора, при слишком высокой скорости вращения за счет центробежных сил колесо может разрушиться. В современных турбокомпрессорах периферийные точки колес могут вращаться со скоростями 500-600 и более м/с, то есть — в 1,5-2 раза быстрее скорости звука, это и обуславливает возникновение характерного свиста турбины;
• Рабочая/максимальная температура отработавших газов на входе в турбину — лежит в пределах 650-700°С, в отдельных случаях достигает 1000°С;
• КПД турбины/компрессора — обычно составляет 0,7-0,8, в одном агрегате КПД турбины обычно меньше КПД компрессора.

Типовая схема системы агрегатного наддува воздуха ДВС

Также агрегаты отличаются размерами, типом монтажа, необходимостью применять вспомогательные компоненты и т.д.

Конструкция турбокомпрессора

В общем случае турбокомпрессор состоит из трех основных узлов:

1. Турбина;
2. Компрессор;
3. Корпус подшипников (центральный корпус).

Турбина — агрегат, преобразующий кинетическую энергию отработавших газов в механическую энергию (в крутящий момент колеса), которая обеспечивает работу компрессора. Компрессор — агрегат для нагнетания воздуха. Корпус подшипников связывает оба агрегата в единую конструкцию, а расположенный в нем вал ротора обеспечивает передачу крутящего момента от колеса турбины на колесо компрессора.

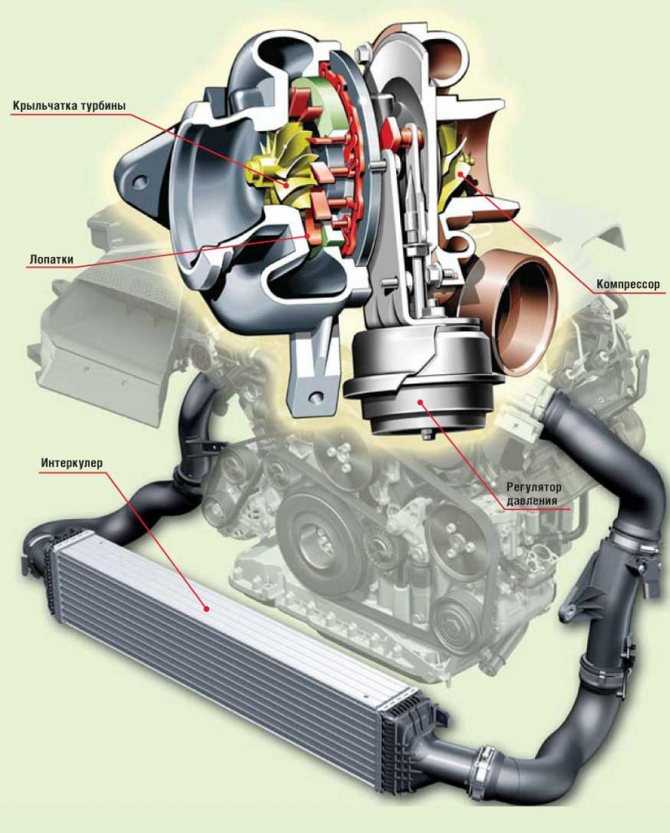

Разрез турбокомпрессора

Турбина и компрессор имеют схожую конструкцию. Основой каждого из этих агрегатов выступает корпус-улитка, в периферийной и центральной части которого расположены патрубки для соединения с системой наддува. У компрессора впускной патрубок всегда находится в центре, выпускной (нагнетательный) — на периферии. Такое же расположение патрубков у осевых турбин, у радиально-осевых турбин расположение патрубков обратное (на периферии — впускной, в центре — выпускной).

Внутри корпуса располагается колесо с лопатками специальной формы. Оба колеса — турбинное и компрессорное — удерживаются общим валом, который проходит через корпус подшипников. Колеса — цельнолитые или составные, форма лопаток турбинного колеса обеспечивает максимально эффективное использование энергии отработавших газов, форма лопаток компрессорного колеса обеспечивает максимальный центробежный эффект. В современных турбинах высокого класса могут использоваться составные колеса с керамическими лопатками, которые имеют низкую массу и обладают лучшими характеристиками. Размер колес турбокомпрессоров автомобильных двигателей — 50-180 мм, мощных тепловозных, промышленных и иных дизелей — 220-500 и более мм.

Оба корпуса монтируются на корпус подшипников с помощью болтов через уплотнения. Здесь располагаются подшипники скольжения (реже — подшипники качения специальной конструкции) и уплотнительные кольца. Также в центральном корпусе выполняются масляные каналы для смазки подшипников и вала, а в некоторых турбокомпрессорах и полости водяной рубашки охлаждения. При монтаже агрегат соединяется с системами смазки и охлаждения двигателя.

В конструкции турбокомпрессора могут быть предусмотрены и различные вспомогательные компоненты, в том числе детали системы рециркуляции отработавших газов, масляные клапаны, элементы для улучшения смазки деталей и их охлаждения, регулировочные клапаны и т.д.

Детали турбокомпрессора изготавливаются из специальных марок стали, для колеса турбины применяются жаропрочные стали. Материалы тщательно подбираются по коэффициенту температурного расширения, что обеспечивает надежность конструкции на различных режимах работы.

Турбокомпрессор включается в систему наддува воздуха, в которую также входят впускной и выпускной коллекторы, а в более сложных системах — интеркулер (радиатор охлаждения наддувного воздуха), различные клапаны, датчики, заслонки и трубопроводы.

Принцип работы турбокомпрессора

Принцип работы турбокомпрессора

Функционирование турбокомпрессора сводится к простым принципам. Турбина агрегата внедряется в выпускную систему двигателя, компрессор — во впускной тракт. Во время работы мотора выхлопные газы поступают в турбину, ударяются о лопатки колеса, отдавая ему часть своей кинетической энергии и заставляя ее вращаться. Крутящий момент от турбины посредством вала напрямую передается на колеса компрессора. При вращении колесо компрессора отбрасывает воздух на периферию, повышая его давление — этот воздух подается во впускной коллектор.

Одиночный турбокомпрессор имеет ряд недостатков, основной из которых — турбозадержка или турбояма. Колеса агрегата имеют массу и некоторую инерцию, поэтому не могут мгновенно раскручиваться при повышении оборотов силового агрегата. Поэтому при резком нажатии на педаль газа турбированный двигатель разгоняется не сразу — возникает короткая пауза, провал мощности. Решением этой проблемы служат специальные системы управления турбиной, турбокомпрессоры с изменяемой геометрией, последовательно-параллельные и двухступенчатые системы наддува, и другие.

Вопросы обслуживания и ремонта турбокомпрессоров

Турбокомпрессор нуждается в минимальном техническом обслуживании. Главное — вовремя производить замену масла и масляного фильтра двигателя. Если мотор еще может какое-то время работать на старом масле, то для турбокомпрессора оно может стать смертельно опасным — даже незначительное ухудшение качества смазочного материала на высоких нагрузках может привести к заклиниванию и разрушению агрегата. Также рекомендуется периодически очищать детали турбины от нагара, что требует ее разбора, однако эту работу следует выполнять только с применением специального инструмента и оборудования.

Неисправный турбокомпрессор в большинстве случаев проще заменить, чем ремонтировать. Для замены необходимо использовать агрегат того же типа и модели, что был установлен на двигателе ранее. Монтаж турбокомпрессора с иными характеристиками может нарушить работу силового агрегата. Подбор, монтаж и настройку агрегата лучше доверять специалистам — это гарантирует правильное выполнение работ и нормальную работу двигателя. При правильной замене турбокомпрессора двигатель снова обретет высокую мощность и сможет решать самые сложные задачи.

Другие статьи

#Планка генератора

Планка генератора: фиксация и регулировка генератора автомобиля

14.09.2022 | Статьи о запасных частях

В автомобилях, тракторах, автобусах и иной технике электрические генераторы монтируются к двигателю посредством кронштейна и натяжной планки, обеспечивающей регулировку натяжения ремня. О планках генератора, их существующих типах и конструкции, а также выборе и замене этих деталей — читайте в статье.

#Переходник для компрессора

Переходник для компрессора: надежные соединения пневмосистем

31.08. 2022 | Статьи о запасных частях

Даже простая пневматическая система содержит несколько соединительных деталей — фитингов, или переходников для компрессора. О том, что такое переходник для компрессора, каких типов он бывает, зачем необходим и как устроен, а также о верном подборе фитингов для той или иной системы — читайте в статье.

#Стойка стабилизатора Nissan

Стойка стабилизатора Nissan: основа поперечной устойчивости «японцев»

22.06.2022 | Статьи о запасных частях

Ходовая часть многих японских автомобилей Nissan оснащается стабилизатором поперечной устойчивости раздельного типа, соединенным с деталями подвески двумя отдельными стойками (тягами). Все о стойках стабилизатора Nissan, их типах и конструкции, а также о подборе и ремонте — читайте в данной статье.

#Ремень приводной клиновой

Ремень приводной клиновой: надежный привод агрегатов и оборудования

15.06.2022 | Статьи о запасных частях

Для привода агрегатов двигателя и в трансмиссиях различного оборудования широко применяются передачи на основе резиновых клиновых ремней. Все о приводных клиновых ремнях, их существующих типах, особенностях конструкции и характеристиках, а также о правильном выборе и замене ремней — читайте в статье.

Вернуться к списку статей

Что такое турбокомпрессор и как он работает?

Блог 22 сентября 2016 г.

Турбокомпрессор представляет собой устройство, установленное на двигателе транспортного средства и предназначенное для повышения общей эффективности и повышения производительности. Именно по этой причине многие автопроизводители выбирают турбонаддув для своих автомобилей. Новые Chevrolet Trax и Equinox предлагаются с двигателями с турбонаддувом, и со временем ими будет оснащаться все больше и больше автомобилей.

Хотите знать, что такое нагнетатель? Перейдите по этой ссылке

Как это работает?

Турбина состоит из двух половин, соединенных валом. С одной стороны, горячие выхлопные газы вращают турбину, соединенную с другой турбиной, которая всасывает воздух и сжимает его в двигателе. Это сжатие дает двигателю дополнительную мощность и эффективность, потому что чем больше воздуха может попасть в камеру сгорания, тем больше топлива можно добавить для большей мощности.

Преимущества

В дополнение к дополнительной мощности, турбокомпрессоры иногда называют устройствами, которые предлагают «бесплатную мощность», потому что, в отличие от нагнетателя, для его привода не требуется мощность двигателя. Горячие и расширяющиеся газы, выходящие из двигателя, приводят в действие турбонагнетатель, поэтому полезная мощность двигателя не расходуется. Двигатели с турбонаддувом также не подвержены такому воздействию, как двигатели без наддува, когда они работают на больших высотах. Чем выше на высоту поднимается безнаддувный двигатель, тем труднее ему становится получать кислород из-за разрежения атмосферы. Турбокомпрессор решает эту проблему, потому что он нагнетает кислород в камеру сгорания двигателя, иногда под давлением, в два раза превышающим атмосферное.

Турбокомпрессоры также улучшают топливную экономичность автомобиля, однако существует неправильное представление о транспортных средствах с турбонаддувом и топливной экономичности. Взятие безнаддувного двигателя и установка на него турбокомпрессора не улучшит эффективность использования топлива. Способ, которым производители улучшают эффективность использования топлива с помощью турбонаддува, заключается в уменьшении размера двигателя, а затем в его турбонаддуве. Например, возьмите 2,5-литровый рядный 4-цилиндровый безнаддувный двигатель и уменьшите рабочий объем до 1,4 л, а затем установите на него турбокомпрессор. Двигатель меньшего размера с турбонаддувом по-прежнему будет иметь те же характеристики (или немного лучше), но из-за меньшего рабочего объема он также будет потреблять меньше топлива.

Похожие статьи

• Получите Chevrolet Camaro Z/28 1969 года выпуска всего за $209,99… из набора Lego

• Новые автомобили Chevrolet и GMC теперь оснащены автомобильной информационно-развлекательной системой Android

• Советы по предотвращению кражи топлива из вашего автомобиля

• Как сделать ваш автомобиль более экономичным

• Что такое нагнетатель и как он работает?

• Лучшие автомобили GM «Снова в школу»

• Как ухаживать за шинами вашего автомобиля

• Различные типы трансмиссий в автомобилях GM

• Как использовать беспроводную связь Apple CarPlay и Android Auto в автомобилях GM

• Худшие трюки в автомобилях сегодня

Недостатки

Турбокомпрессоры имеют 2 основных недостатка по сравнению с двигателем без наддува или наддувом. Во-первых, это тепло. Поскольку турбина работает на горячих выхлопных газах, она очень сильно нагревается. Иногда при определенных режимах работы двигателя сам турбокомпрессор мог начать светиться красным, но, конечно, этого не происходит в повседневных условиях вождения; это происходит, когда двигатель постоянно работает на пределе своих возможностей. Вот почему вы видите некоторые спортивные автомобили с турбонаддувом с вентиляционными отверстиями в капоте или сбоку, чтобы попытаться заставить воздух проходить через моторный отсек и сохранять прохладу.

Другим большим недостатком турбокомпрессора является так называемая турбозадержка. При определенных условиях, всякий раз, когда вы нажимаете на педаль газа, возникает задержка между моментом, когда вы требуете мощности от двигателя, и моментом, когда вы действительно начинаете ее ощущать. Это турбо лаг. Когда скорость двигателя низкая, через турбокомпрессор проходит не так много выхлопных газов, поэтому, когда вы требуете мощности от двигателя, турбине турбокомпрессора нужно время, чтобы начать вращаться с оптимальной скоростью. Последствия этого можно уменьшить, переключившись на более низкую передачу, но опытные водители все еще могут иногда замечать задержку отклика.

Так что, когда в следующий раз будете в выставочном зале GM, не упускайте из виду автомобили с турбонаддувом. Они предлагают ту же или большую мощность, что и V6, а иногда даже аналоги V8, и обычно имеют лучшую экономию топлива из-за двигателя меньшего рабочего объема и меньшего веса.

---

Eagle Ridge GM – Кокитлам, Британская Колумбия

Facebook | Твиттер | Линкедин | Инстаграм | Ютуб

Предыдущий пост Следующий пост

Что такое турбо и для чего оно?

Турбокомпрессоры или турбины изначально были разработаны для использования в самолетах. Их начали устанавливать на автомобили в 1960-х годах, а по-настоящему они приобрели известность в 1980-х. Большинство современных бензиновых и дизельных двигателей сегодня имеют турбонаддув, но что такое турбо и как оно работает? Вы узнаете из этого руководства.

Как работают автомобильные турбины?

Двигатель автомобиля работает по принципу внутреннего сгорания, при этом в каждом цилиндре происходит множество крошечных контролируемых взрывов. Эти взрывы нуждаются в тепле, топливе и воздухе, чтобы произойти, и, увеличив один из этих трех элементов, вы можете увеличить размер взрыва, в результате производя больше энергии.

Двигатели большего объема (например, 6,2 литра) вмещают в себя больше топлива для сжигания при каждом цикле сгорания, производя больше мощности, но двигатель большого объема потребляет больше топлива в каждом сценарии, что приводит к более высоким счетам за бензин или дизельное топливо.

Турбина работает, нагнетая больше воздуха в двигатель, при этом количество впрыскиваемого топлива соответственно увеличивается, увеличивается сила сгорания и вырабатывается больше мощности. Прелесть турбокомпрессора в том, что он не всегда включен, как правило, он активируется только при определенных оборотах двигателя и увеличивает его мощность по мере увеличения оборотов двигателя.

Это означает, что если вы осторожно нажимаете на педаль акселератора, турбонаддув либо не активируется, либо активируется плавно, что упрощает достижение хорошей экономичности, чем в двигателе большой мощности, который всегда потреблял много топлива.

Еще одна интересная особенность турбин заключается в том, что они не требуют дополнительной мощности двигателя для вращения, приводимые в действие выхлопными газами, которые в противном случае пропали бы зря. Отработанные газы выходят из двигателя под высоким давлением и раскручивают вентиляторные лопасти турбонагнетателя до очень высокой скорости (около 280 000 оборотов в минуту), при этом турбонагнетатель всасывает чистый воздух, который затем нагнетается в двигатель.

Ранние турбины были довольно грубыми устройствами, которые давали дополнительную мощность одним огромным куском. Saab и Porsche были двумя фирмами, которые много сделали для популяризации турбокомпрессоров, и слово «турбо» вскоре стало самостоятельным, применяясь ко всему, от фенов до пылесосов.

Современные турбины содержат сложные системы, которые контролируют движение газов через них с минимальной степенью точности, обеспечивая более «линейную» подачу мощности и большую эффективность.

9Турбины 0002 работают при невероятно высоких давлениях и огромных температурах, поэтому они обычно сопровождаются промежуточным охладителем и масляным радиатором. Интеркулер охлаждает горячий воздух, выходящий из турбины, а масляный радиатор предотвращает перегрев смазки турбины.

Mercedes A 250 – с 2,0-литровым четырехцилиндровым двигателем с турбонаддувом

Почему сейчас так много двигателей с турбонаддувом?

Как объяснялось выше, турбины не всегда работают на полную мощность, они включаются выше определенных оборотов и увеличивают работу, которую они выполняют, по мере увеличения нагрузки на двигатель. Это означает, что при легком вождении и во время официальных испытаний автомобиля на экономию топлива могут быть достигнуты впечатляющие показатели эффективности,

Дизельные двигатели особенно подходят для турбонаддува, потому что они имеют более простые системы впуска для смешивания топлива и воздуха и более прочные блоки цилиндров, которые могут выдерживать огромное давление воздуха, создаваемое турбинами. За последние 15 лет или около того производители усовершенствовали металлургию, которая позволяет легкому блоку бензинового двигателя из легкого сплава выдерживать сверхвысокое давление наддува. Ранее блоки бензиновых двигателей с турбонаддувом обычно изготавливались из тяжелого железа или стали. Более легкий двигатель означает, что весь автомобиль весит меньше и более эффективен.

Результатом всего этого стал бензиновый двигатель, такой как 1,0-литровый 3-цилиндровый EcoBoost от Ford, который может производить больше мощности, чем старый 1,6-литровый 4-цилиндровый безнаддувный бензиновый двигатель Ford, обеспечивая при этом лучшую топливную экономичность и более низкий уровень выбросов.

Турбодизели составляют основу линейки двигателей Range Rover Evoque

В чем преимущества турбодизеля?

Помимо увеличения мощности, турбонаддув увеличивает крутящий момент — силу двигателя — особенно на низких оборотах. Это полезно в небольших бензиновых двигателях, которые, как правило, не создают большого крутящего момента на высоких оборотах без турбонаддува. Дизельные двигатели без наддува, напротив, развивают большой крутящий момент на низких оборотах. Добавление турбонаддува усиливает эффект, поэтому турбодизели чувствуют себя такими сильными, если вы нажимаете на педаль газа, скажем, на скорости 50 миль в час на высшей передаче.

Автомобили с турбонаддувом также имеют более тихие выхлопные трубы. Турбоэффективно уменьшает количество газа, выходящего из выхлопных газов, поэтому он не такой громкий, как автомобиль без турбонаддува. Однако вы можете услышать «пыхтение», когда убираете ногу с педали газа. Это «вестгейт», который выбрасывает лишний газ из турбины, когда он не нужен.

Ford Puma имеет 1,0-литровый двигатель с турбонаддувом

Какие недостатки у двигателя с турбонаддувом?

Вы часто будете сталкиваться с термином «турбо-лаг», который относится к временной задержке между нажатием на педаль газа и выходом дополнительной мощности турбонагнетателя. Это просто функция времени, которое требуется выхлопным газам, чтобы достичь турбины и раскрутить турбину до скорости. Большой турбонагнетатель часто преувеличивает эффект, так как большим лопастям турбины требуется больше времени, чтобы разогнаться.

Современные турбины имеют много способов уменьшить запаздывание. Некоторые двигатели имеют еще две турбины увеличивающегося размера, которые работают на разных оборотах, в то время как производители автомобилей также разработали электродвигатели, которые вращают турбину еще до того, как газы достигнут ее. Некоторое количество турбоямы неизбежно, но сейчас у многих двигателей она настолько мала, что ее практически невозможно обнаружить.

Турбины тоже могут выйти из строя. Они могут и делают — некоторые двигатели особенно подвержены проблемам с турбонаддувом. Подсказки — густой белый дым из выхлопных газов и потеря мощности. Пренебрежение, злоупотребление и большой пробег являются обычными причинами, но если автомобиль правильно обслуживается, это не должно быть проблемой.

Volvo XC60 T8 с турбонаддувом и нагнетателем

Чем отличается нагнетатель?

Нагнетатели также повышают мощность, нагнетая больше воздуха в двигатель, но турбина вращается самим двигателем.
