Очистка системы вентиляции картера

По существующим требованиям к токсичности современные двигатели оборудуют системой принудительной вентиляции картера, направляющей картерные газы во впускную систему. Наиболее эффективной, но более сложной является схема, при которой воздух в картер проходит через отдельный воздушный фильтр.

На бензиновых двигателях при малых нагрузках часть картерных газов, разбавленных воздухом, поступает в воздушный фильтр за фильтрующим элементом, а другая часть через регулирующий золотник или жиклер подается в задроссельное пространство.

Большинство современных дизелей выпускается фактически только с системой всасывания картерных газов во впускной трубопровод. Количество картерных газов, поступающих в камеру сгорания, зависит, главным образом, от состояния цилиндропоршневой группы.

Однако при увеличении сопротивления воздушного фильтра выше нормы и при износе сальников добавляется воздух с пылью, поступающий через них в картер.

Это приводит к увеличению абразивного износа. Поэтому особенно важно следить за показаниями индикатора засоренности воздушного фильтра, которым, как правило, оборудуются двигатели большого литража, и своевременно фильтр. Кроме того, необходимо систематически проводить обслуживание системы вентиляции картера (промывку каналов, дозирующих элементов, клапана).

Необходимо иметь в виду, что при износе цилиндропоршневой группы и уплотнений стеблей впускных клапанов увеличивается попадание паров масла в камеру сгорания.

Это существенно повышает выброс канцерогенных веществ с отработавшими газами. Поэтому двигатели, оборудованные системой принудительной вентиляции картера, при повышенном угаре масла необходимо своевременно отправлять в ремонт. Хотя операция по очистке вентиляции картера и маслоотделителя входит в регламентные работы по техобслуживанию автомобиля, многие владельцы пренебрегают ею. А причина всех бед заключается именно в нарушенной вентиляции и скапливающемся при больших минусовых значениях конденсате в патрубках этой системы.

Как самостоятельно провести процедуру очистки вентиляции картера?

• Для безопасности проведения работ отсоедините клеммы АКБ
• Снимите патрубок воздухозаборника
• Отверните саморез и снимите кожух привода дроссельной заслонки
• Отсоедините разъемы от форсунок и отведите кабель с разъемами в сторону
• Открутите болты, крепления масломерного щупа и кронштейна поддержки впускного коллектора
• Вытащите трубку масломерного щупа из корпуса двигателя (по направлению вверх)
• Снимите крышку рампы, потянув ее резко вверх
• Отсоедините топливопровод от топливной рампы
• Ослабьте хомут крепления «хобота» от корпуса дроссельной заслонки и отсоедините его
• Ослабьте хомут крепления патрубка клапана ХХ к хоботу или к корпусу воздушного фильтра и отсоедините патрубок
• Отсоедините разъем клапана ХХ, снимите трос привода дроссельной заслонки
• Ослабьте хомут шланга вентиляции картера, снимите шланг со штуцера клапанной крышки
• Открутите и выньте верхние 4 болта крепления впускного коллектора.
• Ослабьте нижние 5 болтов крепления впускного коллектора (но не выкручивайте их полностью)
• Снимите впускной коллектор в сборе с рампой и форсунками по направлению вверх
• Отсоедините, ослабив хомуты, шланги вентиляции картера от коробки маслоотделителя
• Открутите два болта и отсоедините коробку маслоотделителя от блока двигателя
• Осмотрите все снятые детали, промойте их, удалите «замазку» и снова промойте

При сильном загрязнении специалисты рекомендуют заменить маслоотделитель, так как отложения смыть сложно, а в дальнейшем они провоцируют загрязнение системы. Обязательно следует проверить состояние шлангов вентиляции картера и пламягасителя. При закоксованности дроссельной заслонки есть смысл ее демонтировать и промыть весь узел.

Сборка системы вентиляции:

• Перед сборкой системы замените уплотнительные кольца маслоотделителя и смажьте уплотнения моторным маслом
• Установите маслоотделитель на блок двигателя и закрепите его болтами
• Затяните болты до момента 2,0 кгс. м, нижний болт заверните вручную
• Если при затяжке маслоотделитель смещается или перекашивается, следите за тем, чтобы уплотнения не сошли с шеек на маслоотделителе
• Оденьте шланги на штуцеры маслоотделителя (не забудьте надеть новые хомуты на шланги)
• Ориентируйте шланги таким образом, чтобы они без надломов одевались при финишном монтаже на противоположные штуцеры.
• Затяните хомуты на штуцерах
• Если требуется замена прокладки впускного коллектора, лучше поменять ее на оригинальную
• Выкрутите нижние 5 болтов крепления впускного коллектора.
• Поменяйте прокладку впускного коллектора на новую
• Наживите на 5-6 оборотов нижний ряд болтов крепления впускного коллектора
• Пропустите шланг вентиляции (если он есть) между вторым и третьим воздушными каналами коллектора
• Осторожно, не повредив прокладку, наденьте впускной коллектор на нижний ряд болтов крепления
• Затяните болты крепления коллектора 2,0 кгс. м.
• Соберите топливную магистраль и затяните первую ступень на 1,0 кгс.м., вторую ступень доверните на 75 град.
• Заверните болт крепления нижнего кронштейна поддержки впускного коллектора

Некоторые «умельцы» вообще выбрасывают этот кронштейн как лишнюю деталь. Но этого делать категорически нельзя, так как вес коллектора достаточно большой и со временем он начнет «болтаться», появится подсос воздуха после массметра, начнут «прыгать» обороты на ХХ от 600-1500 об. и т.д.

• Устанавите трубку масломерного щупа и прикрутите кронштейн крепления масломерного щупа к коллектору
• Соедините все патрубки, оденьте «хобот» на корпус дроссельной заслонки
• Затяните все хомуты и проверьте прочность крепления всех элементов
• Подключите разъемы к форсункам и клапану ХХ.
• Проверьте правильность сборки еще раз, подключите АКБ и запустите двигатель

Была ли полезна статья?

( оценок)

Очистка системы вентиляции картера на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Добро пожаловать!
Система вентиляции картерных газов – она присутствует во многих бензиновых автомобилях, за счёт неё экология не сильно загрязняется и все отработанные газы посылаются обратно в двигатель автомобиля на догорание, в стареньких автомобилях эту систему переделывают сами люди таким образом, чтобы все шланги вентиляции картерных газов выходили наружу (А связано это всё с тем, что двигатель начинает выпускать загрязнённые картерные газы и если они будут лететь обратно в движок, то они его просто душить от этого будут), из-за такого страдает экология сразу предупреждаем, но у двигателя повышается мощность и ему значительно легче дышать будет.

Примечание!
Чтобы почистить систему картерных газов, Вам будут нужны: Отвёртки, ключи всевозможные и пассатижи!

Краткое содержание:

• Очистка системы вентиляции картера
• Дополнительный видео-ролик

Где находится система вентиляции картера?

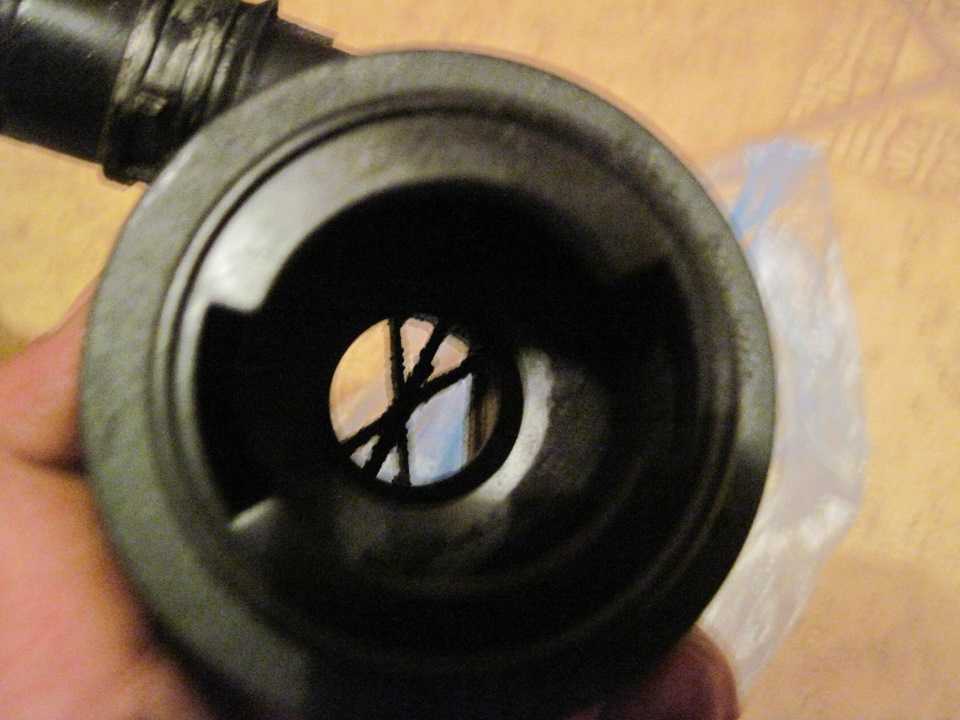

Данная система состоит из двух шлангов (Указаны стрелками) и из фильтра, который пропускает через весь грязный воздух, частички масла и тем самым очищает весь воздух от этой дряни, сам фильтр располагается в крышке клапанов (Место расположение указано зелёной стрелкой), более подробно если Вы хотите его увидеть, посмотрите на маленькое фото, он выполнен в виде пакета сеток.

Примечание!
Принцип же работы системы вентиляции таков, при работе двигателя, смесь сгорает и по большей степени все уходит в выхлопную трубу, но все же чуть чуть через кольца поршней пары прорываются и в этом случае в работу уже вентиляция вступает, за счёт неё эти пары выходят сперва по нижнему патрубку вентиляции (Указан синей стрелкой на фото выше), затем очищаются фильтром и переходят уже в очищенной форме в верхний шланг, шланг малой ветви вентиляции (Указан красной стрелкой), и тем самым эти недогоревшие пары, летят обратно в двигатель автомобиля, на повторное сгорание, так и работает система вентиляции!

Когда нужно прочищать систему вентиляции картера?
Когда фильтр забивается грязью, когда шланги засоряются, в двигатель начинает лететь вся эта грязь, чтобы грязь не летела, нужно периодически промывать фильтр и шланги внутри чистить тряпочкой, периодичность эта зависит от того, насколько двигатель изношен, в новых движках первые тыс.

50 вообще даже и нечего лезть в систему вентиляции картера, потому что кольца на поршнях целые и особо много паров через них не прорывает в систему, на подношенных двигателях, по чаще рекомендуем, так как операция эта не долгая и вреда от неё никакого нет, только польза (Завод называет цифру 60.000 тыс. км. пробега, это очень много, если Вы хорошо относитесь к своему автомобиля, то чистите систему гораздо чаще, раз в 30.000 тыс. км. примерно).

1. В начале снимаются шланги, какие именно к вентиляции картера относятся мы уже в начале статьи говорили, так вот их снять будут нужно и внутри промыть и тряпочкой протереть (Снимаются шланги легко, они хомутами крепятся), если шланги все потресканные, то рекомендуем их сменить на новые.

2. Теперь кончик троса дроссельной заслонки от сектора дроссельного узла отсоедините, более подробно как это сделать, Вы найдёте в статье под названием: «Замена троса дроссельной заслонки», там будет пункт 1 и в нём 4 фотографии, Вам именно 2 и 3 нужна и описание к ним прочтите.

3. Затем гаечным ключом или накидным (Чем удобней, резьбу главное не сорвите), выверните два болта которые к ресиверу кронштейн троса дроссельной заслонки крепят (см. фото 1) и отложите кронштейн вместе с тросом в сторонку, чтобы не мешал он, после чего отверните две гайки которые крышку Головки Блока Цилиндров крепят (см. фото 2), снимите находящиеся под ними металлические шайбы, резиновые втулки (см. фото 3) и в завершение, снимите саму крышку с головки блока цилиндров.

Примечание!
Снятые резиновые втулки проверьте, по необходимости замените на новые если они порваны будут или потеряют свою эластичность, кроме того под крышкой Головки Блока который у Вас снята, будет располагаться резиновая прокладка, она в любом случае подлежит замене на новую, даже если старая ещё по вашему мнению находиться в неплохом состоянии!

4. Как только крышка будет снята, переверните её и внутри неё Вы найдёте два болта, которые крепят корпус маслоотделителя, данные болты будет нужно выкрутить (см. фото 1) и снять корпус (см. фото 2), затем извлеките сам маслоотделитель (Мы его ранее просто фильтром называли) и промойте все его сетки при помощи бензина хорошенько, а так же крышку ГБЦ промойте от налипшей на неё грязи, ну и всё, можете обратно ставить маслоотделитель на своё место, но только при установке, сориентируйте его так, как это на фото 3 и 4 показано чуть ниже.

Дополнительный видео-ролик:
Если решите вывести шланг вентиляции картера в атмосферу (К примеру двигатель износился и тем самым вентиляции душит Ваш мотор), то просмотрите ролик ниже, в нём как раз говориться как это сделать, а так же в нём рассказывается про небольшую доработку, благодаря которой, в двигатель будет лететь исключительно чистый воздух и частички масла туда с гораздо большей вероятностью не попадут.

Как очистить систему вентиляции картера автомобильного двигателя

Шаги по очистке системы вентиляции картера автомобильного двигателя

сепаратор и клапан или пламегаситель.

Со временем эти дроссели могут засориться отложениями, переносимыми масляными парами, и, если их не разблокировать, возникающее в результате повышение давления приводит к утечке масла.

Большинство автопроизводителей рекомендуют чистить узел сапуна каждые 10 000–12 000 миль пробега.

Поскольку в настоящее время большинство автомобилей имеют закрытую или полузакрытую систему дыхания, которая включает в себя подпружиненный вентиляционный клапан, эти типы рассматриваются здесь.

ШАГ 1

Снимите крышку заливной горловины. Если он имеет вентиляционные отверстия и содержит марлевый фильтр, промойте его керосином и стряхните излишки перед тем, как установить на место.

ШАГ 2

На крышках без вентиляционных отверстий убедитесь, что резиновое уплотнительное кольцо прочно и способно обеспечить герметичное соединение. Если кольцо повреждено, установите новый колпачок.

ШАГ 3

Найдите вентиляционный клапан, на большинстве автомобилей он находится на одном конце вентиляционного шланга, соединяющего картер двигателя с впускным коллектором или воздухоочистителем карбюратора.

ЭТАП 4

Снимите узел клапана и очистите его старой кистью, смоченной в парафине. Проверьте его действие, осторожно вдавив клапан в корпус; он должен двигаться легко и свободно против небольшого давления пружины. Если он имеет липкое действие, которое не может быть улучшено очисткой, установите новый клапан. В этом может не быть необходимости, так как некоторые клапаны можно демонтировать после снятия стопорного кольца на конце.

ЭТАП 5

Дисковые клапаны, установленные на впускном коллекторе, также необходимо демонтировать для очистки. Эти клапаны имеют внутри подпружиненную диафрагму и верхнюю крышку, удерживаемую пружинным зажимом. Отодвиньте зажим в сторону, снимите крышку и выньте диафрагму и пружину под ней. Очистите все детали и соберите в обратном порядке.

ЭТАП 6

Отсоедините шланги и проверьте их на засорение. Чтобы прочистить загрязнённый шланг, протяните его, зацепив конец жесткой проволоки за небольшой кусок ткани. Проденьте проволоку через шланг и используйте ее, чтобы протянуть ткань.

ШАГ 7

При повторной сборке убедитесь, что все шланги плотно прилегают друг к другу и герметичны. Утечки воздуха вызывают неравномерную работу двигателя на холостом ходу.

Филип Н. @ EngineeringAll.com

Филип имеет высшее образование в области машиностроения и инспектор по неразрушающему контролю с обширными практическими знаниями в других областях техники и программного обеспечения.

Он любит писать и делиться информацией, касающейся инженерных и технологических областей, науки и окружающей среды, а также технических должностей. Его сообщения основаны на личных идеях, изученных знаниях и открытиях из инженерных, научных и инвестиционных областей и т. д.

Пожалуйста, подпишитесь на нашу рассылку и следите за нашими страницами в социальных сетях, чтобы получать регулярные и своевременные обновления.

Вы можете подписаться на страницы EngineeringAll в социальных сетях, набрав «@ EngineeringAlls» в любой форме поиска в социальных сетях (Facebook, Twitter, Linkedin, Pinterest, Tumblr и т. д.).

Вы можете отправить свою статью для бесплатного просмотра и публикации, используя страницу «ПУБЛИКАЦИЯ ВАШЕЙ СТАТЬИ» в кнопках МЕНЮ.

Если вам понравился этот пост, поделитесь им с друзьями, используя кнопки социальных сетей.

НАЖМИТЕ ЗДЕСЬ, ЧТОБЫ ПОДПИСАТЬСЯ НА НАШУ ОБНОВЛЕННУЮ ПОЧТУ вентиляции автомобильных двигателей

Проверка, очистка и замена клапана PCV

Автор: Дина Склар и

Обновлено: 11 августа 2022 г.

Из книги: Ремонт автомобилей для чайников, 2-е издание

Не все автомобили имеют клапан принудительной вентиляции картера. Если он у вас есть, и ваш двигатель работал на холостом ходу неровно или загорается индикатор неисправности, проверьте клапан PCV, чтобы убедиться, что он не засорен осадком из загрязняющих веществ в выхлопных газах или не застрял в полностью открытом положении.

Клапан PCV является жизненно важной частью системы контроля выбросов на большинстве автомобилей. Клапан PCV обычно вставляется в резиновую втулку в крышке клапана, как показано здесь:

Клапан PCV, расположенный в крышке клапана

Он может располагаться на впускном коллекторе или рядом с ним, как показано здесь.

Клапан из ПВХ, расположенный на крышке клапана, со снятым шлангом, ведущим к нему

Шланг, ведущий к клапану PCV, часто фиксируется хомутом. Иногда на конце шланга, закрывающего конец клапана, имеется небольшой L-образный кожух.

Производители автомобилей рекомендуют чистить или заменять клапаны PCV примерно через 20 000–50 000 миль пробега. Обратитесь к руководству пользователя, чтобы узнать, где находится клапан PCV на вашем автомобиле и каковы рекомендуемые интервалы обслуживания.

Клапан обычно заменяют во время плановой настройки, но в зависимости от его типа и расположения вы можете проверить, очистить и заменить его самостоятельно.

Существуют разные способы проверить, правильно ли работает ваш клапан PCV, в том числе два приведенных ниже. Выберите тот, который кажется вам самым простым. (Двигатель должен работать на холостом ходу независимо от того, какой метод вы выберете.)

• Способ 1: Снимите клапан PCV с крышки клапана, не снимая шланг. Затем поместите палец на открытый конец шланга. Если клапан работает хорошо, вы почувствуете сильное всасывание. Попробуй пошевелить клапан. Если он свободен, он должен греметь. Если он загрязнен, погремушка будет нечеткой или отсутствовать.

  Один из способов проверки клапана PCV

• Метод 2: Снимите крышку с отверстия для заливки масла на крышке клапана и закройте отверстие листом плотной бумаги. Если ваш клапан PCV работает правильно, бумага должна всосаться в отверстие в течение нескольких секунд.

Если кажется, что клапан не работает должным образом, прежде чем приступить к его замене, попробуйте очистить его, чтобы увидеть, имеет ли это значение.

Очистите его самостоятельно, погрузив в очиститель карбюратора. На чистом клапане не должно быть липких отложений или обесцвечивания. Если ваш клапан PCV необходимо заменить, купите новый клапан, удалите старый и вставьте новый на его место.

Замена клапана PCV автомобиля

Следуйте этим инструкциям, чтобы снять клапан PCV вашего автомобиля, чтобы проверить, очистить или заменить его новым:

1. Найдите клапан PCV и ослабьте хомут шланга, если он есть, или снимите маленький Г-образный корпус с конца клапана.

2. Снимите клапан.

   Некоторые клапаны PCV удерживаются на месте с помощью резиновой втулки, и их можно просто вытащить. Другие вкручиваются на место. Если вы не можете открутить клапан вручную, попробуйте взяться за его основание открытым концом комбинированного ключа или маленького серповидного ключа.

3. Проверьте шланг и хомуты или втулку.

   Снимите шланг и продуйте его. Если шланг сухой, ломкий, мягкий, пористый или полон шлама или твердых отложений, его следует заменить. Если зажимы заржавели или втулка выглядит изношенной, их тоже следует заменить.

4. Вкрутите новый клапан.

   Если новый клапан ввинчивается на место, сделайте это вручную, чтобы не сорвать резьбу на крышке клапана. Убедитесь, что клапан сидит надежно (он должен немного заедать, когда вы снова попытаетесь его открутить), но не затягивайте его слишком сильно!

5. Снова подсоедините шланг к клапану PCV.

   Запустите двигатель и проверьте клапан PCV на наличие утечек.
