Двигатель УМЗ-417 Механизм газораспределения
Впускные и выпускные клапаны расположеныв головке цилиндров вертикально в ряд. Привод клапанов (рис. 16а) осуществляется от распределительного вала через толкатели, штанги толкателей и коромысла.
рис.
16а. Привод клапанов
1 — сухарики
2 — коромысло
3 — регулировочный
винт
4 — контргайка
5 — ось коромысел
6 — стойка
7 — головка блока
цилиндров
11 — седло клапана
12 — клапан
13 — направляющая втулка
клапана
14 — стопорное кольцо
15 — шайба
16 — пружина
17 — резиновый
колпачок
18 — пружина колпачка
19 — трелка пружины
Распределительный вал стальной, имеет пять опорных шеек, кулачки привода
клапанов, шестерню привода масляного насоса и эксцентрик привода топливного
насоса. Профили впускных и выпускных кулачков не одинаковые. Кулачки имеют
конусность в пределах 10′. . .15′. Это сделано для придания вращения толкателям.
Так как наружная поверхность донышка толкателя выполнена сферической, а кулачок
по ширине конусный, то точка касания кулачка с т олкателем смещена относительно
оси толкателя.
Осевое перемещение распределительного вала ограничивается стальным упорным фланцем 2 (рис. 17) находящимся между торцом шейки распределительного вала и ступицей шестерни. Рабочий зазор 0,1 . .0,2 мм между ступицей шестерни и упорным фланцем обеспечинается тем, что распорное кольцо 3, зажатое между шестерней и шейкой распределительного вала, толще упорного фланца.
Рис. 17.
Упорный фланец распределительного вала.
1 — шестерня
2 — упорный
фланец
3 — распорное крльцо
Правильность фаз распределения обеспечивается установкой шестерни по меткам (рис. 18) Метка 0 на шестерне коленчатого вала должна быть против риски у впадины зуба на текстолитовой шестерне.
рис. 18. Установочные метки О на распределительных шестернях
Толкатели 9 (см. рис. 16б) поршневого типа, стальные, наружным диаметром 25
мм.
На торец толкателя, опирающийся на кулачок, нанесен специальный отбеленный
чугун и обработан по сфере радиусом 750 мм. Устанавливают толкатели в
направляющие отверстия, выполненные непосредственно в блоке, с зазором 0,015. .
.0,040 мм
8 — распределительный вал
9 — толкатель
10 — штанга
Штанги 10 толкателей выполнены из дюралюминиевого прутка и имеют напрессованные на оба конца стальные наконечники, сферические поверхности которых термически обработаны.
Коромысла 2 клапанов стальные, литые, одинаковые для всех клапанов. Длинное плечо коромысла заканчивается термически обработанной цилиндрической поверхностью, опирающейся на торец стержня клапана, короткое плечо — резьбовым отверстием, в который ввора чивается регулировочный винт 3.
Клапаны 12 верхние, расположены в головке цилиндров. Выпускные клапаны
изготовлены из жаропрочной стали ЭП-303, а впускные — из хромистой стали 4Х9С2.
Диаметр стержня впускных и выпускных клапанов 9 мм.
Регулировка клапанов бензогенератора
Если зазоры увеличены, то имеется риск выхода из строя направляющей пластины толкателей, что приводит к выходу из строя двигателя. Зазоры в клапанах системы
газораспределения двигателя Honda GX120 и GX390: впускной 0,15мм, выпускной 0,2мм.

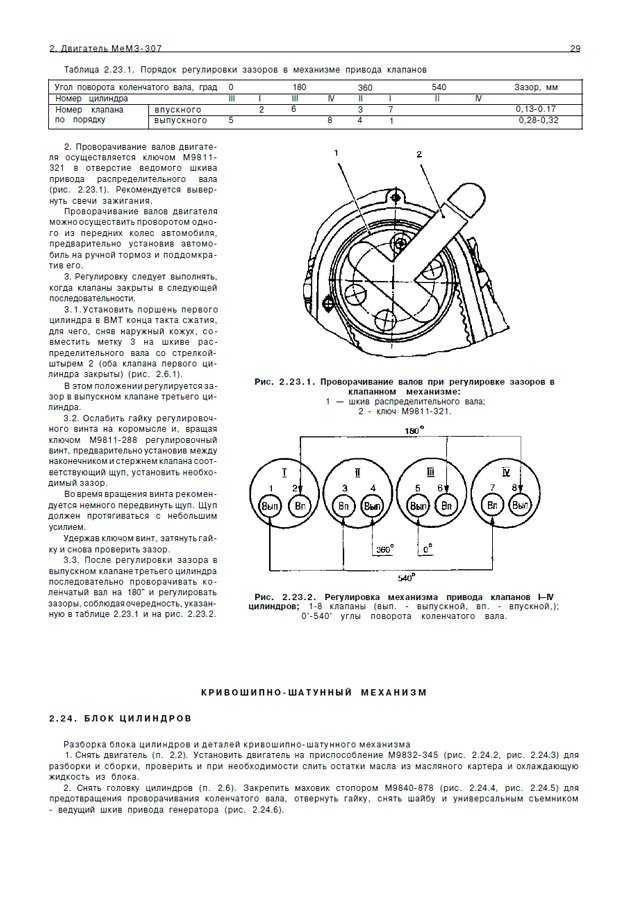

Регулировка осуществляется следующим образом: проворачиваем вал двигателя, что бы один из клапанов был полностью нажат, при полностью нажатом впускном клапане регулируем выпускной, такую же процедуру производим с другим клапаном.
Итак, для начала нам нужно установить коленчатый вал двигателя в определенное положение, лучше всего это делать по инструкции и соответствующим меткам, но, к сожалению, как правило, все запущено и в инструкциях об этом ни слова, поэтому придется делать все по своему, руководствуясь логикой и принципом работы четырехтактного двигателя. Ориентироваться мы будем по поршню и клапанам, которые напрямую связаны с коленчатым валом. Проворачивать двигатель лучше за шкив, где находятся ремни, но можно и за пусковой шнур, если проворачивать за шкив, то направление вращения легко определить, потянув пусковой шнур.
1)Отверните крепления крышки головки цилиндра, снимите крышку головки цилиндра и прокладку.
2)Установите поршень в положение верхней мертвой точки на такте сжатия (оба клапана полностью закрыты). Треугольная метка на шкиве стартера должна совместиться с верхним отверстием на кожухе вентилятора, когда поршень находится в положении верхней мертвой точки на такте сжатия или выпуска.
(Нам, для регулировки клапанов, нужна только одна из них, когда поршень находится в ВМТ в конце такта сжатия. Для нахождения этой точки, снимаем клапанную крышку,
выворачиваем свечу, и потихоньку потягиваем за пусковой шнур. Внимательно следим за коромыслами клапанов (впускной клапан со стороны воздушного фильтра, выпускной со стороны глушителя), находим момент открытия впускного клапана (пружина клапана начинает сжиматься),тянем за шнур. Дальше впускной клапан начинает закрываться (пружина разжимается). Вставляем в свечное отверстие, на несколько сантиметров, к примеру, карандаш и продолжаем потягивать шнур, ловим момент, когда поршень начинает выталкивать карандаш.
Теперь тянем шнур, как можно тише и внимательно следим за карандашом, когда при потягивании шнура, карандаш перестанет подниматься. Это и есть нужная нам ВМТ конца такта сжатия. С первого раза может и не получиться, поршень пройдет мертвую точку и начнет опускаться (карандаш уходит в двигатель), если это в пределах одного двух миллиметров, то думаю это не существенно, но лучше операцию повторить заново, ориентируясь по впускному клапану. Более опасная ошибка не довести поршень до верхней мертвой точки, так как работает механизм декомпрессора при котором приоткрыт выпускной клапан.

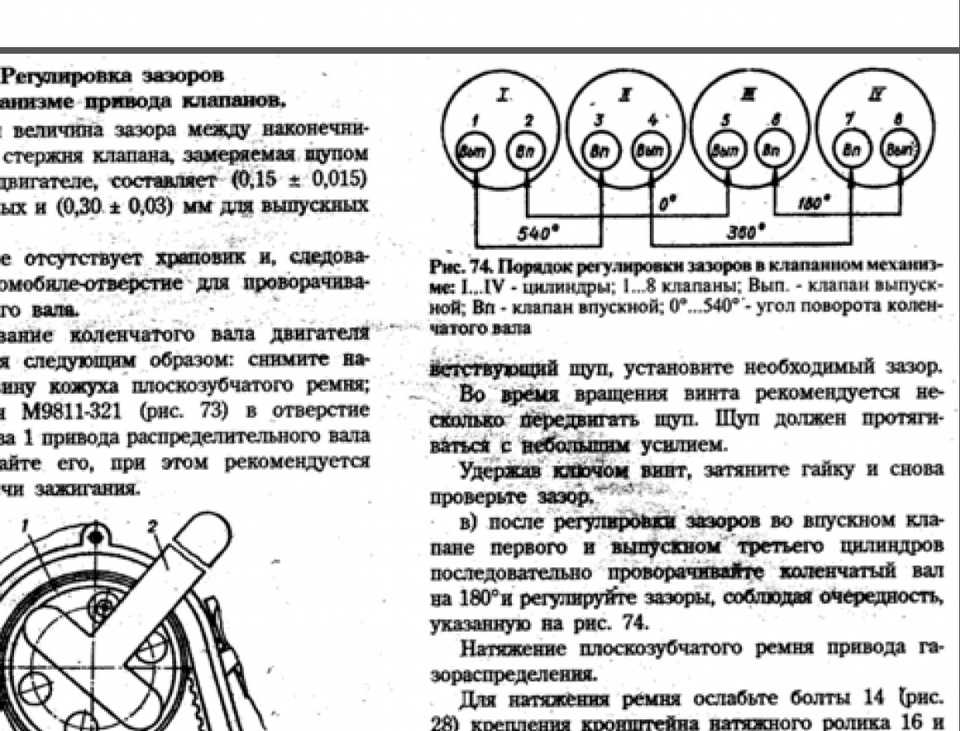

3)Вставьте лезвие контрольного щупа в промежуток между коромыслом и торцем клапана для замера зазора. Номинальные значения зазора между клапаном и коромыслом
Впускной клапан 0,15 ± 0,02 мм (0,006 ±0,001 дюйма)
Выпускной клапан 0,20 ± 0,02 мм (0,008 ± 0,001 дюйма)
Вот ВМТ найдена. Можно приступать к проверке зазоров. Для этого вставляем щуп между коромыслом и клапаном, как на фото.
Если зазор отличается от требуемого, как правило, это 0,1-0,15 мм для впускного клапана и 0,15-0,20 мм для выпускного клапанов (зазоры для разных двигателей могут отличаться), то ослабляем контргайку, и выставляем зазор, вращая регулировочную гайку (болт), затягиваем контргайку, проверяем зазор, при необходимости повторяем операцию. Ничего сложного здесь нет, хотя работа требует терпения и аккуратности, но здесь все, как говорится, дело техники.
4)При необходимости регулировки выполните следующее:
a.Придерживая ключом стойку коромысла, ослабьте затяжку стопорной гайки шпильки крепления стойки коромысла.
b.Проверните стойку коромысла до получения требуемого зазора.
с.Затяните стопорную гайку с требуемым моментом затяжки, придерживая ключом стойку коромысла.
d.Перепроверьте зазор после затяжки стопорной гайки шпильки крепления стойки коромысла.
Доверьте свою технику профессионалам. Звоните по телефонам: 063 202-90-70, 097 023-42-42.
| Модель двигателя |
Зазор впускного клапана (мм) |
Зазор выпускного клапана (мм) |
| GC135 GC160 GC190 | 0. 15 | 0.20 |
| GX22 GX31 | 0.12 | 0.15 |
| GX25 GX35 | 0.08 | 0.11 |
| GX120 | 0.15 | 0.20 |
| GX160 | 0.15 | 0.20 |
| GX200 | 0.15 | 0.20 |
| GX240 | 0.15 | 0.20 |
| GX270 | 0.15 | 0.20 |
| GX340 | 0.15 | 0.20 |
| GX390 | 0.15 | 0.20 |
| GX610 GX620 | 0.15 | 0.20 |
| GX670 | 0.15 | 0.20 |
| GX630 | 0.08 | 0.1 |
| GX660 | 0.08 | 0.1 |
| GX690 | 0.08 | 0.1 |
