Двигатель ЗМЗ 53: характеристики, неисправности и тюнинг

Содержание

• 1 Технические характеристики
• 2 Описание
• 3 Неисправности
• 4 Тюнинг

Одним из самых популярных двигателей для грузовых автомобилей в Советском Союзе считается ЗМЗ 53. В производстве данный мотор находился более 30 лет и перестал выпускаться в 1993 году.

Данный двигатель в основном использовался для автомобиля ГАЗ 53, на который также устанавливали моторы Горьковского автомобильного завода. В дальнейшем грузовые автомобили данного производителя использовали исключительно двигатели Заволжского моторного завода.

Технические характеристики

Двигатель Заволжского моторного завода 53 имеет следующие характеристики:

Скачать .xls-файл

xls

Скачать картинку

pic

Отправить на email

mail

ПАРАМЕТР	ЗНАЧЕНИЕ
Объем двигателя	4.25 л
Максимальная мощность мотора	115 л. с
Диаметр поршня	92 мм
Размеры поршневого пальца	25 мм
Ход поршня	80 мм
Степень сжатия	6,7 атм

• Данный мотор устанавливается на следующие грузовые автомобили: ГАЗ 3307, 3308, ГАЗ 53 и пассажирский автобус ПАЗ 3205.
• Активная эксплуатация двигателя 53 модели началась еще в 1966 году на основных грузовых автомобилях того времени ГАЗ 52 и ГАЗ 53А.
• Его главным отличием от предыдущих моделей моторов от ЗМЗ является верхнее расположение клапанов и обновленная модель карбюратора К 126Б, который спустя некоторое время заменили на К 135.
• Если сравнивать данную модель с ЗМЗ 41, то можно заметить снижение главных технических характеристик, но в то же время движок отличается пониженным потреблением топлива.

Описание

Также модель ЗМЗ 53 отличается уменьшением объема цилиндров и хода поршня. Это говорит о конструкционной разности двигателя 53 от ЗМЗ 41. Поэтому мнение, что детали с предшественника вышеупомянутого двигателя взаимозаменяемы, ошибочно.

Если говорить о разнице в блоках цилиндра, то она заключается в различных диаметрах посадочного места под гильзы, что препятствует непосредственной их замене. Но в то же время никто не мешает поменять один мотор на второй, в таком случае проблем с совместимостью мотора и машины не возникнет.

Одним из лучших достоинств данного двигателя считается запас прочности и простота в эксплуатации, техническом обслуживании и ремонте. В основном хорошее состояние двигателя зависит от использования подходящей марки топлива. Если эксплуатировать рекомендуемый тип бензина, то затраты на ремонт значительно снизятся.

Также при своевременной замене смазывающей жидкости, владелец машины может не беспокоиться о частом образовании нагара на стенках цилиндра и поршнях, которые со временем приводят к более серьезным неисправностям. Также во время ТО необходимо проверять наличие образования нагара, а при его обнаружении следует качественно очистить элементы мотора.

Это поможет увеличить эксплуатационный срок двигателя.

Еще один нюанс, соблюдение которого поможет справиться с неисправностями – это своевременное подтягивание головки блока цилиндра. Особенно актуален данный совет для новых машин, так как при первых трех техосмотрах необходимость подтягивать головку цилиндра бывает достаточно высока, но со временем данную процедуру можно проводить один раз за 2 ТО.

Модификации

На протяжении более чем 30 лет производства мотора 53-й модели, Заволжский завод проектировал и создавал множество различных модификаций как для машин ГАЗ, так и автобусов ПАЗ. В основном они улучшали какой-либо из параметров автомобиля, а также увеличивали список техники, на которую можно было установить данный двигатель.

Некоторые более современные модификации вышеупомянутого мотора выпускаются Заволжским моторным заводом и на сегодняшний день. В основном они эксплуатируются на автомобильной технике типа ГАЗ и автобусах Павловского автобусного завода.

К основным отличиям модификаций мотора 53 модели серии ЗМЗ стоит отнести общую V-образную схему двигателя, состоящую из 8 цилиндров и поршневого хода.

Основные отличия между модифицированными моторами данного производителя:

1. ЗМЗ 66 06 – один из самых первых и массовых моторов, устанавливаемых на ГАЗ 53. Главные отличия – это диаметр хода поршня 92х80 мм. Максимальный объем двигателя – 4,25 л, развиваемая мощность – 120 л. с. Степень сжатия в данном движке достигает значения 7,6;
2. Следующее логическое развитие двигателя данной серии – ЗМЗ 511. Ход поршня в диаметре ничем не отличается от предыдущей модификации. Объем топлива в моторе тоже не изменился и равен 4,25 л. Немного улучшились показатели мощности – 125 л. с. Степень сжатия осталась неизменной;
3. ЗМЗ 523 – еще одна модификация, диаметр поршня 92х88 мм. Объем двигателя увеличился – 4,68 л. Мощность двигателя увеличилась до 130 л. с. Степень сжатия не изменилась.

Обслуживание

Для увеличения срока эксплуатации ЗМЗ 53 необходимо следить за соблюдением температурного режима. Для этого нужно как можно чаще проверять поршневые кольца и при их износе проводить замену.

В основном такая потребность появляется при возникновении нехарактерных для мотора звуков, которые являются сигналом о срочном проведении технического обслуживания.

Кроме этого, замена поршневого кольца позволяет значительно сэкономить растраты на замену масла.

Регулярный уход и замена непригодной детали может снизить потребление смазывающей жидкости на 400 грамм при пробеге автомобиля в 100 км.

Также нужно следить за давлением подшипников коленчатого вала. В данном моторе основной причиной уменьшения давления масла является поломка именно этой детали.

Также часто мотор ЗМЗ 53 нуждается в проведении замены вкладышей. Стоит помнить при их обслуживании, что во время демонтажа данной детали нужно очистить полость шатунных шеек коленвала. Благодаря этому новый установленный вкладыш прослужит значительно дольше.

Для того чтобы дать точную оценку техническому состоянию вашего автомобиля, необходимо обратить свое внимание на следующие показатели:

1. Одним из самых главных показателей исправной работы двигателя автомобиля считают расход масла. Для того чтобы определить количество используемой смазывающей жидкости, нужно замерять ее расход на 100 и 1000 км пробега.
2. Проверка работы машины на холостом ходу. Такая мера поможет значительно снизить вероятность поломки во время движения. В основном проверяется давление масла при работе коленчатого вала на холостом ходу.
3. Еще один параметр, важный для работы мотора – это компрессия в цилиндрах ДВС. Давление в данных резервуарах должно быть в пределах нормы, про что можно судить, проведя технический осмотр автомобиля.

Неисправности

Причина неисправности	Способ устранения
1. Увеличение давления в резервуаре для масла
Забился редукционный клапан из-за чрезмерного засорения или физического износа, следствием чего стал клин устройства. Такая неисправность приводит к поломке перепускного отверстия и увеличению давления.	Для того чтобы избежать серьезных поломок, необходимо промыть детали и гнездо крышки масляного насоса. Для этого нужно аккуратно демонтировать пробку, снять пружину и плунжер.
2. Значительное снижение давления масла при холостой работе исправного мотора ЗМЗ 53
Проблемы с плунжером редукционного клапана. Возникновение проблемы в работе устройства при открывании плунжера в следствии засорения и заедания.	Провести промывку деталей редукционного клапана и плунжера.
3. Значительное снижение давления масла при любой частоте работы исправного мотора ЗМЗ 53
Неисправная работа распределительного вала или возникновение признаков неисправности в работе подшипников.	Провести полную замену втулки подшипников распределительного вала. При неисправности коленчатого вала необходимо поменять вкладыш подшипника на новый.
Сильно нагревается мотор, масло имеет чрезмерно разжиженный вид.	Провести технический осмотр мотора, попробовать охладить двигатель доступным для автомобилиста методом.
Частично или полностью сломана пружина редукционного клапана.	Проведение осмотра поврежденной детали, демонтаж пружины и замена на новую.

Тюнинг

Для того, чтобы улучшить работу двигателя ЗМЗ 53, можно обратить внимание на следующие варианты самостоятельной модернизации мотора:

1. Подгон двигателя для эксплуатации современных ГБЦ, что значительно улучшит характеристики мощности движка.
2. Смена системы впрыска топлива. Для более стабильной и экономичной работы мотора устанавливается инжекторная система впрыскивания бензина.
3. Улучшение эксплуатационных характеристик мотора за счет установки турбины. Такая модернизация требует монтажа всей системы управления турбинами.

Благодаря вышеуказанному тюнингу, достаточно старый двигатель может получить большие показатели мощности за счет небольших капиталовложений.

Автор статьи:

Николаев Сергей

Автомеханик

Читать автора

Оценка статьи:

↑ -4 ↓

Поделиться с друзьями:

описание, характеристика, особенности, ремонт, тюнинг

Двигатель ЗМЗ 53 — это силовой агрегат, который устанавливался на легендарный Газон (ГАЗ 53). Выпускал движок Заволжский Моторный завод, который делает моторы для автомобилей ГАЗ и по этот день.

Достаточно высокие показатели и характеристики мотора сделали его популярным и любимым среди владельцев сельскохозяйственных предприятий. Двигатель простой в обслуживании и ремонте, а низкая стоимость запасных частей делает его популярность еще выше.

Технические характеристики

Двигатель ЗМЗ 53 имеет достаточно высокие технические характеристики. Производство моторов длилось более 30 лет, и в 1992 году конвейерная линия производящая силовые агрегаты была остановлена.

Случилось это в связи с появлением более улучшенного аналога — ЗМЗ-5231, а также морально устаревшей технологией. Конечно, была и более усовершенствованная версия с маркировкой ЗМЗ 53 11, которая выпускалась с 1983 года по 1993 год.

Итак, рассмотрим, технические характеристики двигателя ЗМЗ 53:

Наименование	Характеристика
Маркировка	ЗМЗ 53
Тип	Бензин
Объем	4,2 литров (4250 см куб)
Конфигурация, параметр	V-образная
Количество цилиндров	8
Количество клапанов	16
Диаметр цилиндра	92 мм
Степень сжатия	7,6
Система впрыска	Карбюратор К-126Б
Охлаждение	Жидкостное
Клапанный механизм	OHV
Материал исполнения блока и головки	Чугун
Ресурс	300 000 — 500 000 км пробега
Порядок работы цилиндров	1-5-4-2-6-3-7-8

Двигатель оснащался 4-х ступенчатой коробкой передач. Также, в начале девяностых на ограниченную серию моторов устанавливались 5-ступенчатые КПП, что позволяло мотору поднять тяговые возможности.

Особенности и обслуживание

Поскольку, устройство двигателя ЗМЗ 53 достаточно простое, то и обслуживать его значительно проще остальных аналогов, таких как силовые агрегаты ЗИЛ. Плановое техническое обслуживание проводится каждые 15 000 км пробега.

Итак, чтобы увеличить ресурс силового агрегата необходимо правильно и главное вовремя проводить плановое техническое обслуживание. Многие автомобилисты не понимают, что должно входить в этот процесс. Итак, разберем, какие операции входят в плановое ТО:

• Замена смазочной жидкости двигателя.
• Замена фильтрующего элемента масла.
• Регулировка клапанного механизма (каждые 30000 км).
• Замена воздушного фильтра (спустя 25 000 км).
• Диагностика свечей зажигания (каждые 20 000 км).
• Проверка состояния газораспределительного механизм (через каждые 30 000 км пробега).

Если разобраться, то зачастую автомобилисты только меняют масла и фильтра Регулировка клапанов проводится только в том случае, если уже слышен характерный металлический звон.

Совет! Рекомендуются проводить плановое техническое обслуживание вовремя. Это позволит увеличить ресурс и двигатель до следующего капитального ремонта прослужит больше.

Ремонт мотора

Двигатель ГАЗ 53 считается одним из самых ремонтнопригодных, поскольку легко поддается восстановлению, а стоимость запасных частей — низкая. Но, как и другие старые моторы, этот двигатель все чаще нуждается в ремонте, особенно капитальном. Для начала стоит рассмотреть наиболее распространенные поломки, которые могут случиться с 53-м.

Ремонт водяного насоса

Ремонт водяного насоса на 53-м проводится по аналогии с Волгой. Чтобы отремонтировать помпу необходимо понимать, подлежит ли она ремонту. Показателем ремонтнопригодности узла является целостность и отсутствие выработке на корпусе крышки и внутри блока, где крепится вал на подшипниках.

Итак, если выработка отсутствует, то понадобятся следующие детали — вал водяного насоса, крыльчатка, а также сальник. Далее, стоит слить половину охлаждающей жидкости с системы и можно приступать к процессу восстановления.

1. Демонтируем приводной ремень водяного насоса.
2. Снимаем шкив привода помпы.
3. Откручиваем болты крепления помпы к блоку цилиндров.
4. Вытаскиваем вал, крыльчатку и сальник.
5. С крышки необходимо вынуть вал с подшипником, а затем уплотнительный сальник.
6. Сборку проводим в обратном порядке.

Замена масла

Заменить смазочную жидкость в моторе достаточно просто. Ждем, пока двигатель остынет. Находим сливное отверстие и подставляем под него тару в размере — 10 литров. Обычно в двигатель ЗМЗ 53 влезает 9,6 — 9,8 литра. Теперь, когда все готово, можно приступить непосредственно к выполнению работы по замене масла:

1. Выкручиваем сливную пробку.
2. Ждем, пока стечет масло.
3. Закручиваем сливную пробку, заменив уплотнительное кольцо.
4. Через заливную горловину, заливаем масло.

Как показывает практика, большое количество владельцев двигателя ЗМЗ 53, пользуется моторным маслом с маркировкой М-10 или М-10Г.

Оно прекрасно подходит для этого силового агрегата и имеет все необходимые технические и физические свойства, чтобы обеспечить нормальную работу и защиту деталей мотора.

Особенности капитально ремонта

Капитальный ремонт ЗМЗ 53 — нехлопотливая и достаточно простая работа. Поскольку двигателю минимум 25 лет с момента выпуска, то большинство из них уже давно гильзованы, что упрощает проведение капитального ремонта.

Итак, рассмотрим ремонтные размеры коленчатого вала для двигателя ЗМЗ 53:

Вид ремонта	Толщина, мм	Эффективность по сравнению с новым
Ремонт № 1	0,25	80-90%
Ремонт № 2	0,50	70-75%
Ремонт № 3	0,75	65-70%
Ремонт № 4	1,00	50-55%
Ремонт № 5	1,25	40-45%
Ремонт № 6	1,50	Меньше 30%
Ремонт № 7	2,00	Не применяется с 1995 года

Также, существуют и ремонтные размеры для расточки блока цилиндров:

Вид ремонта	Ремонтная толщина цилиндра, мм	Эффективность по сравнению с новым
Ремонт № 1	92,5	80-90%
Ремонт № 2	93,0	70-75%
Ремонт № 3	93,5	65-70%
Ремонт № 4	94,0	50-55%

Тюнинг и доработка

Многие знают, что двигатель ЗМЗ 53 используется в ежегодных гонках грузовых автомобилей. Так, владельцы Газона проводят доработку мотора, чтобы увеличить мощность или тяговые характеристики.

Для того, чтобы увеличить технические характеристики движка необходимо расточить цилиндры до размера 95,0 мм. При этом в блок цилиндров устанавливаются не простые поршни, а облегченные тюнинг версии, такие используются при доработке двигателя ЗМЗ 402. Также, рекомендуется заменить шатуны, втулки шатунов и клапанный механизм, на более легкий.

Для того, чтобы расточенный двигатель лучше функционировал, рекомендуется установить улучшенную систему охлаждения двигателя. Для этого необходимо поставить на автомобиль 3-х рядный алюминиевый радиатор и кит комплект силиконовой системы охлаждения.

Также, некоторые автолюбители устанавливают «улитку». Это специальный турбонаддув, который позволяет увеличить мощность двигателя на 20%. Стоимость такого изделия составляет 200-300 долларов. Еще один народный способ увеличить мощность силового агрегата — установка системы для впрыска воды и цилиндры.

Совет! Стоит понимать, что излишнее количество воды, может привести к гидроудару, что повлечет за собой капитальный ремонт мотора и все усилия тюнинга сведет на ноль. Поэтому, рекомендуется устанавливать электронную систему впрыска воды в цилиндры с дозатором.

Вывод

Двигатель ЗМЗ 53 — это легендарный советский мотор, который служил верой и правдой целому поколению. Даже сейчас использование этого силового агрегата можно найти на просторах полей в отделенных регионах СНГ. Легкое обслуживание и дешевый ремонт сделали этот силовой агрегат почти незаменимым.

3307 — характеристики, фото, видео, обзор, цена

ГАЗ-3307 — отечественный грузовой автомобиль 4-го поколения, производством которого занимается Горьковский автомобильный завод. Производство бортового грузовика на карбюраторном силовом агрегате началось в 1989 году. Крупное производство грузовика было практически полностью остановлено в 1994 году. В этом же году на смену грузовику пришла новая модель ГАЗ-3309.

Однако и в это время компания не прекратила выпуск грузовика, оставив в производстве специализированные автомобили для госструктур. Карбюраторная моторная версия завода сегодня продолжает продаваться на белорусском рынке. Автомобиль пришел на смену машине ГАЗ-53, которая уже морально устарела к 19 годам.90. Нужно было увеличить техническую составляющую и сделать внешний вид более свежим. Весь модельный ряд грузовиков ГАЗ.

Содержание: [Show]

• История автомобилей
• Внешний вид
• Салон салона
• Технические характеристики
• PowerTrain
• Трансмиссия
• Подвеска
• Управление управлением
• Тормозной системы
• и оборудование
• и оборудование
• и оборудование
• и оборудование
• .
• Подводим итоги
• ГАЗ-3307 фото
• Видеообзор

История автомобиля

Дебютная модель нового автомобиля покинула завод в 1989 году, и к концу того же года удалось наладить серийный выпуск этого самосвала. Чуть позже эту машину потеснил другой грузовик ГАЗ-3309, который был оснащен дизельным двигателем.

Однако в начале 2008 года 3307 смог получить новый карбюраторный двигатель с увеличенной мощностью и снова стал выпускаться до 2012 года. В целом грузовик стартовал достаточно успешно, но практически сразу потерял популярность. После распада Союза Советских Социалистических Республик спрос на грузовик значительно упал, и его крупносерийное производство на заводе было остановлено.

Гость нашего обзора сильно отставал от конкурентов тех времен, поэтому было принято решение заменить его на более совершенный автомобиль – 3309. Но полноценное производство грузовика не было остановлено. Горьковский автомобильный завод выпускает специализированные модификации для государственных структур. До модели 3307 на рынке был грузовик ГАЗ-53. В конце 1980-х такой грузовик устарел и нуждался в доработке.

Это подтолкнуло конструкторов к началу проектирования совершенно нового автомобиля. Машина была адаптирована для работы на твердом покрытии. «Газон» относили к 4-му поколению автомобилей ГАЗ. Сюда же входит ГАЗ-3309, грузовики ГАЗ-3306 и ГАЗ-4301.

Одной из целей конструкторского состава при проектировании машины была полная синхронизация основных элементов и узлов с предыдущими моделями. В итоге машина получила много деталей от 53-го Газона.

Благодаря этому решению удалось облегчить техническое обслуживание станка и снизить производственные затраты. Поэтому газон 3307 смог по многим параметрам превзойти 53-ю модель. Капотная компоновка грузовика была сохранена.

Модель отличалась наличием улучшенной кабины и нового оперения. В салоне стало много свободного места, появилась возможность добавить вентиляцию и обогрев. Некоторые изменения могли коснуться и силовой установки. На Горьковском заводе 3307 планировался как переходный вариант, который впоследствии мог быть заменен дизельными вариациями с повышенными экономическими характеристиками.

Чуть позже завод начал выпускать силовые агрегаты, которые работали на дизельном топливе. Производство карбюраторных модификаций «Газона» 3307 было полностью прекращено с началом нового десятилетия 19-го90-е. Вариации с дизельными двигателями также с каждым годом стали терять популярность, так как их производство уже было убыточным. На сегодняшний день Горьковский автозавод может предложить только комплектации грузовиков с бензиновыми двигателями (производство осуществляется только на заказ).

Несмотря на то, что в основе «Газона» 3307 лежит автомобиль специального назначения, технические характеристики конструкции предусматривают возможность перевозки крупногабаритных и тяжелых грузов. Несмотря на немалые габариты грузовика, модель получилась достаточно маневренной, поэтому ее вполне можно использовать в городских условиях.

Более того, ГАЗ способен передвигаться даже по бездорожью. Автомобиль можно использовать в различных климатических условиях, что является очень важным подспорьем для Российской Федерации. Благодаря своей выносливости автомобиль стал популярной моделью.

Основное назначение «Газона» — перевозка различных грузов. Благодаря большому количеству надстроек есть возможность подобрать необходимое оборудование под конкретные задачи. На платформе машины производятся автовышки вместе с молоковозами, автокраны и мусоровозы. Но это позволяет расширить сферу применения грузовика.

Автомобиль предназначен для перевозки и быстрой разгрузки различных сыпучих материалов. Его очень удобно использовать в сельскохозяйственных нуждах, поскольку он хорошо преодолевает грунтовое дорожное покрытие. Пока были колхозы, эти самосвалы были явным признаком любого машинного двора.

Внешний вид

Внешний вид стал отличаться в лучшую сторону, если сравнивать модель с предшественницей – ГАЗ-53. Внешний вид стал более простым. Тот же бампер перед грузовиком, что и задние фонари. Основные фары разместили на боковых крыльях. Кроме них сбоку есть повторители поворотов.

Сетку радиатора начали красить в черный цвет, на котором появилась надпись «ГАЗ». На двери устанавливались зеркала заднего обзора, причем их было по два экземпляра с каждой стороны. В целом внешний вид стал более современным и приятным.

Кузов имеет металлическую конструкцию и может наклоняться с помощью гидравлики, а электропневматическое устройство позволяет управлять этим процессом. На кузовной платформе есть три откидных борта, которые нужно закрывать вручную.

Платформой можно управлять из кабины с помощью рычагов. В зависимости от того, какая конструкция используется, такие грузовики могут разгружаться двумя способами. Первый — наклонить платформу назад, когда она наклонится на 50 градусов. Есть 2-й способ, при котором допускается разгрузка с трех сторон (сзади, слева и справа). Понятно, что последний вариант самый лучший, удобный и универсальный. В сторону платформа наклоняется на 45 градусов.

Салон кабины

Внутри больше места. Приборная панель получила обилие всевозможных датчиков. Перед ними установили двухспицевый руль с тонким ободом. Среди самых больших датчиков на приборной панели — круглый датчик с левой стороны приборной панели, установленный в центре спидометра.

Кроме них есть датчики масла, температуры двигателя, уровня топлива, заряда аккумулятора и пневмосистемы. Более современные автомобили имеют неплохие сиденья с умеренной боковой поддержкой. Справа от водителя можно увидеть рычаг переключения передач, имеющий изогнутый вид. Вся передняя панель выполнена из пластика, а дверные карты получили приятный тканевый материал.

Само сиденье водителя получило подрессоренный тип, а на прошлой модели такой модели не было. Причем сиденье можно регулировать по углу наклона спинки и в горизонтальной плоскости.

Несмотря на то, что кабина грузовика проектировалась в соответствии со стандартами советских лет и имела угловатые формы, по сравнению с предшественниками в ней стало больше свободного пространства, что, в свою очередь, положительно сказалось на комфорте .

На панелях обивки дверей появились вспомогательные боковые карманы, что позволило хранить в них разные мелочи. Также поработали над хорошей теплоизоляцией, что повысило уровень комфорта, и находиться внутри грузовика стало гораздо приятнее. Сама кабина была позаимствована у опытного грузовика ГАЗ-4301, который был представлен в 1984.

Обладал увеличенными габаритами и был рассчитан на пару человек, включая водителя. Добраться до основных элементов управления было легко. Очень приятно, что начали устанавливать ремни безопасности, современную приборную панель вместе с мягкой обивкой внутренних панелей и дверей.

Технические характеристики

Силовой агрегат

Горьковский автомобильный завод предусматривал целых 3 двигателя. Среди них был 8-цилиндровый V-образный 4-тактный бензиновый двигатель объемом 4,67 л ЗМЗ-5231.10.

Он имел карбюраторную систему питания и жидкостное охлаждение и производил 124 лошадиные силы. Степень сжатия 7,6, вес около 275 кг. Подобный двигатель также получил клапанный механизм OHV с системой рециркуляции отработавших газов вместе с алюминиевыми блоками.

Можно отнести к европейским стандартам класса Евро-3. Двигатель работает на бензине АИ-80 или А-76. Если применить дополнительную регулировку, можно использовать бензин АИ-92. Также планировалось установить 4-цилиндровый четырехтактный 4,75-литровый дизель «ММЗ Д-245» мощностью 125 л.с. с турбонаддувом, жидкостным охлаждением, непосредственным впрыском топлива и наддувным воздушным охладителем.

Этот двигатель уже соответствовал экологическому стандарту Евро-4. Его компрессия составляла уже 17 единиц, а весил он все 430 килограммов. Последним представителем этой линейки двигателей стал ЯМЗ-5344. Это был четырехцилиндровый четырехтактный дизель с турбонаддувом, жидкостным охлаждением, непосредственным впрыском топлива и надувным охладителем воздуха.

Двигатель соответствовал экологическим параметрам Евро-4 и имел объем 4,43 литра при номинальной мощности 134,5 лошадиных сил. Степень сжатия 17,5. Предпусковой подогреватель был предоставлен как отдельная опция.

Трансмиссия

Все дизельные двигатели были синхронизированы с 5-ступенчатой ​​механической коробкой передач. Работа осуществляется посредством установленного однодискового фрикционного сухого сцепления, имеющего гидравлический привод управления. А вот для бензиновых моторов была 4-ступенчатая механическая коробка передач, которую можно было легко отличить по характерному воину, который она издавала во время движения.

Подвеска

Здесь она наркоманка. Впереди у нее полуэллиптические рессоры с амортизаторами. Сзади полуэллиптические рессоры с дополнительными рессорами. Концы основных листов всех рессор установлены в резиновых подушках опорных кронштейнов.

Привод идет на задние спаренные колеса. Подвеску немного переработали, после чего лучше адаптировали для российских дорог.

Рулевое управление

Имеет червячный механизм, который имеет глобоидальный червяк с трехрядным роликом. Электрооборудование может поддерживать собственную работу при напряжении 12 вольт. Модель не получила гидроусилителя руля.

Тормозная система

Обычно считается одной из самых надежных. Включает в себя тормоза и гидравлический привод. Кроме того, в системе имеется пара тормозных контуров, один из которых отвечает за запасной тормоз. Каждый контур имеет гидровакуумный усилитель вместе с вакуумным цилиндром с запорным клапаном.

Благодаря вакуумным цилиндрам можно обеспечить независимое питание контуров. Контроль количества вакуума осуществляется с помощью специальных вакуумметров, которые снабжены сигнализаторами красного цвета.

Если объем вакуума достигает минимального значения, загорается лампа. Стояночный тормоз тоже есть, он механический и установлен на трансмиссии. Для осуществления торможения используются барабанные механизмы.

Стоимость и оборудование

Грузовики этого типа используются и сегодня. С конвейера (новые) автомобили выпускаются только под заказ и единичными партиями. Цена этого грузовика будет варьироваться в зависимости от того, какая надстройка будет выбрана.

Самые популярные модели – фургоны и борта. Стоимость таких машин (с бортом) начинается от отметки 10710$. Ван будет идти уже от 13005$. Если вам нужен подъемник на аналогичной платформе, за него придется заплатить от 16830$. При возникновении желания установить какие-то вспомогательные функции, логично заключить, что стоимость будет эквивалентна повышению.

Грузовик также можно купить на рынке подержанных автомобилей, что позволяет значительно сэкономить при его покупке. Но есть шанс купить проблемный автомобиль, которого у нас в стране предостаточно.

В зависимости от того, какая модификация будет применяться, какое будет состояние и год выпуска, стоимость модели будет варьироваться от 1530 до 4590 долларов. Версии 2014-2016 годов могут подорожать до 15 300 долларов.

Грузовой автомобиль ГАЗ 3307 имеет удобную разгрузочную конструкцию, что делает его мобильным даже в городских условиях, предусматривая выгрузку на три стороны.

В перечень базового оборудования входит наличие 20-дюймовых стальных дисков, штатной галогеновой оптики, заднего противотуманного фонаря, одного аккумулятора (6СТ-75) или пары (6СТ-55А3) и отопителя салона.

Следует добавить, что ограниченные партии, выпускаемые заводом, получили модель ГАЗ-330701, адаптированную для прохладных климатических условий, которая имела повышенную теплоизоляцию салона, предпусковой подогреватель и опциональный автономный отопитель.

Плюсы и минусы

Плюсы авто

• Хорошая проходимость;
• Хорошая высота дорожного просвета;
• Нет проблем с приобретением запасных частей и элементов машин;
• Хорошая ремонтопригодность;
• Надежная тормозная система;
• Приемлемая стоимость как нового, так и подержанного грузовика;
• Маленький размер;
• Не боится сельской местности;
• Различные модификации;
• Различные возможности разгрузки груза;
• Красивая машина;
• Понятное и удобное управление;
• Есть ремень безопасности;
• Неплохие силовые агрегаты;
• Хорошая видимость;
• Больше свободного места в кабине.

Минусы автомобиля

• Малая грузоподъемность;
• Расход топлива;
• Рулевое управление без гидравлического усилителя;
• Трансмиссия, синхронизированная с бензиновым двигателем, при движении «воет»;
• Простой внешний вид грузовика;
• Иногда мощности двигателя не хватает.

Подводим итоги

Несмотря на уже долгую историю среднетоннажного грузовика ГАЗ-3307, его довольно часто можно встретить и сегодня на городских и сельских дорогах. Понятно, что его внешний вид довольно далек от европейских аналогов, но грузовик имеет небольшие габариты, среднюю грузоподъемность и хорошую силовую установку, что в совокупности позволяет использовать грузовик для различных целей, в том числе и для жилищно-коммунального хозяйства.

Кроме того, благодаря хорошей проходимости и большому дорожному просвету автомобиль можно использовать даже в сельской местности для различных нужд. Внутри кабины конструкторский состав Горьковского автозавода постарался сделать условия работы водителя максимально комфортными, насколько позволял бюджет.

Если ко всем этим преимуществам прибавить относительно небольшое значение, то преимущество будет явно на стороне «Газона». Кроме того, завод выпускает различные модификации, позволяющие использовать машину в более широком спектре применения.

Есть несколько вариантов разгрузки, что очень важно, особенно в городских условиях. Автомобиль может хорошо держать дорогу, разгоняясь до 90 километров в час. На самом деле ГАЗ-3307 — один из самых приемлемых среднетоннажных грузовиков в РФ.

Советуем прочитать статью: ГАЗ – история производства автомобилей.

ГАЗ-3307 фото

Видеообзор

технические характеристики, фото и отзывы

Заволжский моторный завод начал свою деятельность в первой половине 20 века. По итогам продаж 1950 года стало ясно, что спроса практически нет. Моторы не отвечали современным требованиям для установки на тяжелые колесные и гусеничные машины. Руководство завода приняло решение о разработке линейки двигателей для автомобильной промышленности. Это был настоящий прорыв. Ведь это был первый случай, когда в мире появились V-образные цилиндры. Рассмотрим основные конструктивные особенности ЗМЗ-513, технические характеристики мотора, достоинства и недостатки.

Общая информация

После создания на ЗМЗ двигателя V-образной конструкции заказы посыпались рекой. Это и неудивительно, ведь моторы могли похвастаться отличными техническими и эксплуатационными характеристиками. Двигатель мощностью 195 лошадиных сил работает в паре с 3-х ступенчатым автоматом. При этом силовой агрегат мог потреблять как дизельное топливо, так и бензин, что было очень удобно.

Таким образом, можно сказать, что двигатели ЗМЗ-513 стали народными любимцами. Это один из самых популярных отечественных моторов, которые даже в настоящее время устанавливаются на различную тяжелую технику. Давайте поближе познакомимся с 513-й моделью, которая считалась одной из самых удачных на тот момент.

Конструктивные особенности ЗМЗ-513

Для некоторых отраслей предъявляются особые требования к внедорожным характеристикам. В этом случае установите модель ЗМЗ-513. Этот мотор ставили на такие автомобили, как ГАЗ-53, 66, 3307 и т. д. Поэтому данная модель подходит для техники средней мощности. Следует обратить внимание на то, что 513-й не был идеалом. У него был один достаточно существенный недостаток, доставлявший немало хлопот при эксплуатации. Дело в том, что в конструкции был предусмотрен ненастроенный одноступенчатый впускной коллектор. Такое техническое решение привело к тому, что при работе энергоблока образовался пульсационный поток. Это, в свою очередь, негативно сказывалось на качестве топливно-воздушной смеси.

Рекомендуем

Как работает задняя втулка переднего рычага и сколько она служит?

Втулка задняя переднего рычага – один из составных элементов ходовой части автомобиля. Он относится к направляющим элементам подвески, которые вместе с рычагами выдерживают огромные нагрузки с колесами. Однако с этим пунктом много…

Расход масла в двигателе. Шесть причин

Вряд ли можно найти автомобилиста, которого бы не беспокоил повышенный расход масла. Особенно досадно, когда это происходит с очередным новым мотором. Вот наиболее распространенные причины, которые приводят к расходу масла в двигателе…

Как устроена выхлопная система?

Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду. Также должно быть обеспечено снижение шумового загрязнения до допустимых пределов. Как и любые другие сложные устройства, эта система состоит из семи…

Технические характеристики ЗМЗ-513

Первое, за что взялись конструкторы, – изготовление поддона специальной формы и экранирования с электрооборудованием. Возможно использование мотора в экстремальных условиях. Чаще всего ЗМЗ-513 применялся на военной технике, сельскохозяйственной технике и небольших грузовиках.

Как уже было сказано несколько выше, конструкция этого двигателя достаточно проста, но чрезвычайно надежна. Этот V8 объемом 4,25 литра при 3 400 об/мин выдает порядка 97 кВт, что немало. По тем временам это была очень мощная сборка – 125 л.с. Конечно, современные двигатели внутреннего сгорания ушли далеко вперед. Сейчас из 1,5 объема выжимают 300 лошадей и более. Компрессия – 8,5, что можно назвать стандартной, но расход масла здесь впечатляет. Если считать в процентах от бензина, получается примерно 0,5 единицы. Несмотря на то, что этот мотор был одним из последних, которые выпускались в Советском Союзе, сегодня он пользуется популярностью.

Конструктивные недостатки двигателя

Как уже было сказано несколько выше, это очень надежный силовой агрегат, который рассчитан на эксплуатацию в экстремальных условиях. Однако есть у него и недостатки, которые часто проявляются в самый неподходящий момент. Например, если автомобиль поставить под углом, то запустить двигатель будет сложно. Приходится постоянно подразумевать. На ровной поверхности это не проблема. Заводиться на морозе — вот в чем проблема. Если включить стартер и сцепление, и двигатель заводится, то через пару секунд он глохнет. Холостой ход в таких условиях крайне нестабилен. Не рекомендуется использовать моторный тормоз, так как это приводит к хлопкам в выхлопе и увеличению расхода топлива.

Очень часто причина этой неисправности на двигателях ЗМЗ-511/513 кроется в крестовине. Его отделка дышащая. Рекомендация только одна – замена. Обычно после этого все проблемы исчезают, и силовой агрегат начинает работать как часы.

Надежность в простоте

Высокая степень надежности может быть достигнута несколькими способами:

• Использование высококачественных компонентов;
• Для упрощения конструкции двигателя;
• Для улучшения качества сборки.

Что было в СССР? Основные детали были достаточно высокого качества. Но в такую ​​боль влез. Советские инженеры постарались сделать все максимально качественно, чтобы двигатель без проблем шел своим чередом.

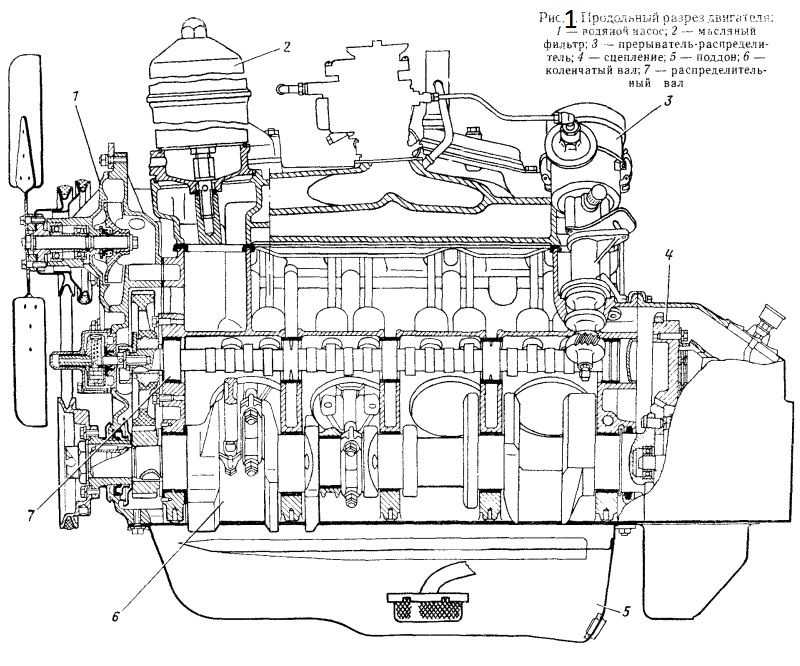

В качестве основы для двигателя был использован блок из алюминиевого сплава. Поскольку мотор V-образный, он имеет две головки блока цилиндров с развалом 90 градусов. Он имеет только один распределительный вал. Между головками конструкторы поставили впускной коллектор. Также установили карбюраторный фильтр и некоторые другие вспомогательные системы. В задней части ЗМЗ находится масляный насос, в передней — водяной (помпа). Генератор и насос работают через клиноременную передачу от коленчатого вала.

Коленчатый вал и поршень

В качестве основы для коленчатого вала был использован высокопрочный чугун, который был дополнительно легионирован магнием. С появлением других модификаций мотора шейки коленчатого вала выполнены закаленными. Диаметр шейки шатуна 60 мм, а коренной – 70 мм. Соответственно, в конструкции было два уплотнения: одно в передней, второе в задней части коленчатого вала. Первый изготавливался из резины камподимельного типа, второй – из асбестового шнура.

Поршни ЗМЗ-513 литые из алюминиевого сплава. Они довольно просты по своей конструкции, имеют плоское дно. Диаметр поршня 9.2 мм, также обеспечивает 5 ремонт. Следовательно, мотор может быть нетипичным много раз. На поршне имеются три соответствующие канавки: два компрессионных кольца, одна маслосъемная под.

Система топлива и смазки

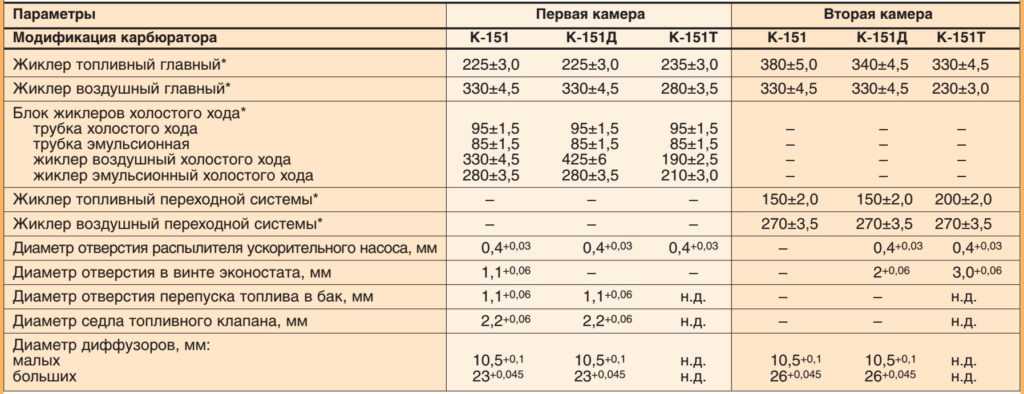

На первую модель этой линейки двигателей был установлен карбюраторный К-126, который в дальнейшем из-за низкого КПД был заменен на К-135. Многие автовладельцы модернизируют мотор, что является более экономичной системой подачи топлива. Карбюраторы применялись тройные, так как на каждый цилиндр подавала топливо отдельная камера. В непосредственной близости располагался фильтр.

На блок двигателя устанавливают одно- или двухсекционный масляный насос шестеренчатого типа. Не самый надежный вариант, но вполне работоспособный и ремонтопригодный. В движении насос приводился в действие от распределительного вала, а забор масла из поддона осуществлялся соответствующим маслоприводом. Что касается фильтрации моторного масла. За все время эксплуатации этого двигателя использовались самые разные фильтры. Сначала установили центробежный фильтр, а потом полнопоточный, а в настоящее время используют сменный фильтрующий элемент, что крайне удобно и выгодно. Примечательно, что этот двигатель имел весьма эффективную систему защиты от масляного голодания. Если останавливали насос, то срезали штифт на актуаторе, соответственно весь ДВС остановился и остался цел.

Отзывы автолюбителей и специалистов

Что касается мнений опытных водителей, то об этом моторе многие отзываются положительно. Особо отметим простоту этого двигателя и его достаточно высокий ресурс при правильной эксплуатации и уходе. ЗМЗ-513 много раз форсировался для использования на военной технике. Изменена степень сжатия для работы на топливе с более низким октановым числом. Все это говорит о большом потенциале советской V-образной восьмерки.

Многие водители отмечают, что этот мотор не лишен недостатков. Но вполне ремонтопригоден. Так что при наличии требуемых инструментов проблему можно решить в полевых условиях на коленке. С современными двигателями, за всю отвечает электроника, такой подход не работает. Вообще 13-й среди водителей, как и многие и сегодня, используется из-за низких затрат на обслуживание.

Еще немного о конструкции

Сегодня очень часто устанавливается инжектор. ЗМЗ-513 с такой системой подачи топлива становится более экономичным и стабильным. Если карбюратор при высокой температуре за бортом привел к закипанию бензина и перегреву топливной системы, то с форсунками такая проблема отсутствует.

Так как изначально ресурс был не очень велик, хотя по тем временам более чем достаточен, многие автолюбители переделывали мотор. Для этого он взял детали от того же ЗМЗ, только более поздней модификации. Затраты на такое вмешательство можно оценить как на капитальный ремонт, но ресурс ДВС увеличился примерно на 35%. Так что потраченные деньги вернулись довольно быстро.

Правильная и бережная эксплуатация

Любой двигатель нуждается в периодическом плановом и капитальном ремонте. Но если плановые работы по техническому обслуживанию необходимо выполнять каждые 20 тысяч километров в зависимости от силового агрегата, то когда придет время капиталки, зависит от водителя. Для максимально эффективной работы двигателя рекомендуется:

• Вовремя менять масло в системе и контролировать его уровень;
• Периодически проверяйте систему охлаждения на предмет перегрева;
• Попробуйте проэксплуатировать 513-ю в режиме энергосбережения.

Все это поможет продлить срок службы мотора. Разумеется, не обязательно устранять конструктивные недостатки и возможные производственные дефекты. Все это встречается, но чаще всего 13-й выходит из строя из-за отсутствия должного обслуживания. Заменить топливный, масляный и воздушный фильтр на самом деле не так уж и сложно. Но в то же время это простое действие повысит динамику и снизит расход топлива.

Заключение

Даже сегодня очень часто ставят ЗМЗ-513 на Уаз. Потому что он имеет небольшой размер и минимальное количество электроники. Практически полное отсутствие последнего делает управление простым и интуитивно понятным даже для начинающего механика. Этот мотор заслуживает высокой оценки у многих отечественных экспертов. Недаром и сегодня производят двигатели внутреннего сгорания, которые мало изменились. По крайней мере, это показывает большой потенциал. Ведь заведомо провальный проект никто развивать не будет.

В то же время нужно понимать, что зачастую качество отечественных деталей, а таких деталей, как поршни, блоки и прочее, оставляет желать лучшего. Поэтому некоторые запчасти закупаются у зарубежных производителей. Это еще больше повышает качество сборки и надежность двигателя. Большую роль играет и использование современного автоматизированного оборудования.

В целом двигатель ЗМЗ-513, характеристики которого мы рассмотрели, достоин внимания. Если эксплуатировать данный силовой агрегат правильно, не превышать допустимую нагрузку, соблюдать нормативный срок технического обслуживания, он будет служить верой и правдой очень долго.
