Задвижки ремонт: Ремонт задвижек

Содержание

причины неисправностей и устранение поломок

Ремонт задвижек относится к обязательным процедурам, сопровождающим процесс эксплуатации подобных устройств. Ведь в конструкции задвижек имеются подвижные элементы, следовательно, такая запорная арматура нуждается, как минимум, в периодической замене подобных узлов.

Кроме того, задвижка может выйти из строя и по другим причинам. Поэтому в данной статье мы рассмотрим типичные угрозы функциональности устройства и способы их устранения путем периодического или капитального ремонта задвижки.

Причина неисправности задвижек

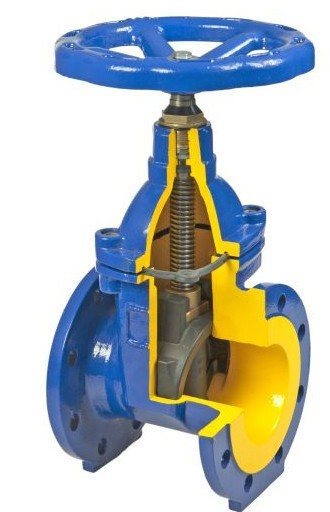

Конструкция задвижек предполагает, что в процессе эксплуатации узел может утратить работоспособность из-за следующего стечения обстоятельств:

Потери герметичности в стыковочном узле корпус-трубопровод.
Потери герметичности в стыковочном узле шпиндель-сальник.
Потери герметичности в стыковочном узле заслонка-корпус.

Причиной утечек между корпусом задвижки и торцом трубы является либо монтажный брак, либо утечка вследствие деформации уплотнительной прокладки, герметизирующей стык. Диагностика такой поломки проводится визуально: о необходимости выполнить ремонт задвижек – чугунных, стальных или полимерных – без разницы, сигнализирует течь в зоне стыка корпуса и трубопровода.

Причиной разгерметизации крышки корпуса или крышки сальника является только прохудившийся сальник – уплотнитель, защищающий точку прохода штока или шпинделя сквозь указанные детали. Такую поломку можно диагностировать по потекам на корпусе арматуры. Причем на тип проблемы указывает источник (начало) потека – горловина крышки корпуса.

Причиной внутренней утечки в зоне заслонки является применение задвижек арматуры в трубопроводах, транспортирующих сильно загрязненный поток, частички которого деформируют уплотнительные кольца запора. Кроме того, частички могут оседать на внутренних стенках корпуса, тем самым препятствуя плотному контакту с затвором арматуры. Такую поломку диагностировать очень сложно. Ведь выявить внутренние неисправности в узле можно только по косвенным признакам – наличию скачков давления в перекрытом трубопроводе.

Технология ремонта задвижек зависит от типа поломки. Ведь внешние утечки (в зоне корпус-труба и шпиндель-сальник) диагностируют и устраняют с помощью совершенно иных действий, чем утечки внутренние (в зоне корпус-заслонка).

Ремонт и демонтаж задвижек арматуры

Ремонтные работы, целью которых является восстановление работоспособности задвижки, выполняются либо путем полного демонтажа узла, либо путем частичной разборки-сборки арматуры. Капитальный ремонт задвижки можно организовать и тем, и другим способом. Для частичного ремонта достаточно разобрать крышку сальника и снять крышку корпуса. Однако и та, и другая операция начинается с одного действия – перекрытия трубопровода выше по течению потока. Разумеется, для этих целей следует задействовать работоспособное запорное устройство.

Для сохранения уровня ремонтопригодности магистрали, очень важно своевременно выполнять все ремонтные работы в узлах запорной арматуры. В ином случае стоимость работ по восстановлению задвижек арматуры увеличится на несколько порядков.

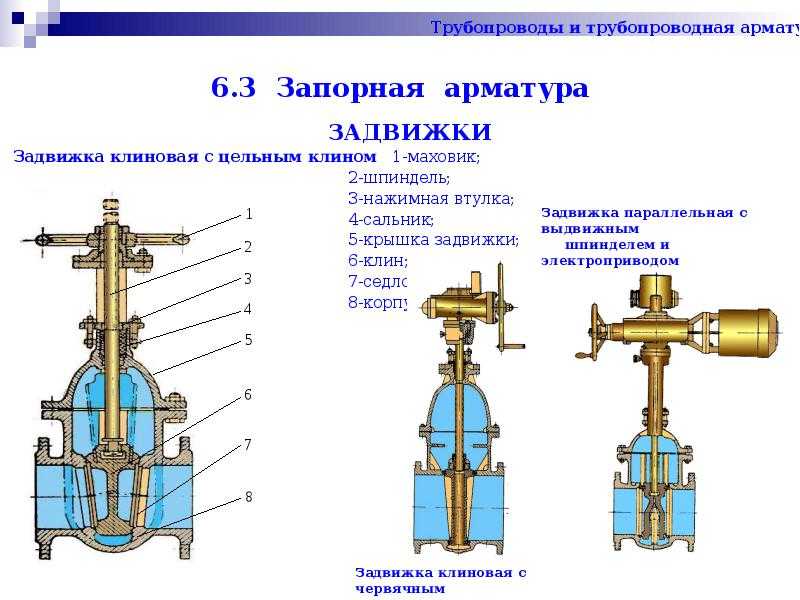

Процесс разборки-сборки выглядит следующим образом:

В самом начале демонтируется маховик, из которого извлекается ходовая гайка.
Далее из крышки корпуса вывинчиваются стопорные винты крышки сальника. Если поломка связана с узлом – шпиндель сальник, то после удаления крышки нужно просто демонтировать уплотнитель и заменить его новым, неповрежденным узлом.

После демонтажа (и, если нужно, замены) сальника необходимо разобрать фланцевое соединение на стыке корпуса и его крышки. Для этого из посадочных отверстий в корпусе выкручиваются монтажные винты крышки.
Сняв крышку можно извлечь из корпуса шпиндель и втащить из седла заслонку. На этом этапе можно выполнить чистку заслонки и седла корпуса, попутно заменив уплотнительные элементы. Кроме того, очень часто заслонку просто меняют на новую деталь, аналогичной формы. Ведь все узлы задвижек стандартны, следовательно, проблем с подбором работоспособного элемента у слесаря быть не может.
Заменив или отреставрировав заслонку можно приступать к сборке задвижки, которую выполняют в обратном порядке.

Указанную операцию можно провести и на отсоединенной заслонке, и на арматуре, вмонтированной в трубопровод. А вот для замены прокладок или устранения ошибок на стыке корпуса и трубы нам придется, в обязательном порядке, демонтировать все устройство, с последующей разборкой-сборкой и установкой арматуры в трубопровод.

Контрольным прибором, в данном случае является обычный манометр, который должен зафиксировать падение давления в трубе, расположенной ниже (по направлению течения потока) задвижки.

Ремонт задвижек, ремонт запорной армамтуры в СпецЭнергоСнаб

в Услуги

Ремонт задвижек и монтаж с дальнейшим обслуживанием арматуры – дело для высококвалифицированных специалистов, которые обладают большим объемом знаний по использованию задвижек разного типа и умеющего проводить специфичные манипуляции.

Чтобы применять арматурные задвижки в трубопроводах с транспортным и технологическим уклоном в области ключевых или вспомогательных предприятий разных промышленных сфер, включая нефтегазовую, водопроводную и энергетическую, необходимо соответствие продукции техническим характеристикам:

высокий срок эксплуатации в агрессивных условиях;
низкий уровень гидравлического сопротивления;
способность выдерживать серьезные нагрузки.

Существенная причина для выхода из строя задвижек – когда повреждается поверхность на уплотнительном кольце (из-за того, что попадают мелкие частицы чужеродного характера). Такие повреждения приводят нарушению в герметичности оборудования с последующей утечкой перевозимого вещества. Если не брать в расчет финансовые убытки, отсутствие герметичности наносит серьезный ущерб природе, а в ряде некоторых ситуаций – становится причиной угрозы жизни сотрудников, которые участвуют в транспортировочном процессе, а это более важный фактор.

Главное своевременно проводить диагностические работы и ремонтировать каждый узел – таким образом, обеспечивается качественная и высокоэффективная работа оборудования.

Устранить подобную неисправность можно двумя способами, которые зависят от места расположения вышедшей из строя задвижки:

разобрать узел по всем правилам безопасности в условиях оборудованного отдела;
разобрать узел по всем правилам безопасности в трубопроводной системе при помощи стандартного инструмента.

Работник, отвечающий за ремонтные работы, должен следить за обеспечением необходимой защиты для компонентов резьбового типа и уплотнителей от разрушений, предотвратить проникание иных компонентов внутрь узла. При конечном шаге необходимо протестировать узел на полное соблюдение герметичности в уплотнении, проверить затворы и места прокладок, испытать итоговый вариант.

Ремонт задвижек с демонтажем запрещен в тех ситуациях, когда:

обнаруживается наличие даже малого давления в области ремонта;
в оборудовании осталась среда или чужеродные элементы.

ТПА ремонтируется по следующей технической схеме:

разобрать, очистить, обнаружить нарушения;
починить корпус, обработать от коррозии, проточить канавки для уплотнителей, выполнить наплавку;

устранить неисправности в крышке с корпусом путем металлической выборки;
восстановить уровень герметичности в узле, закрепить уплотнители (зависит от вида задвижек), устранить использованные сёдла с шибером, установить другие;
восстановить шпиндели с помощью наплавки, провести резьбовую калибровку;
полностью восстановить сальники, используя замену уплотнителей;
установить обновленные пружины тарельчатого типа, кольцевые уплотнители, щитки с клапаном нагнетательного типа;
отреставрировать либо выточить другой штурвал;
провести тестирования гидравлики или пневматики, диагностировать уровень герметичности и узловой прочности;
окрасить и консервировать результат.

Подвергшиеся ремонту изделия контролируются в три ступени: визуально, по техническим, а так же инструментальным параметрам (на основе законов РФ и условий фирмы-производителя).

Ремонт задвижек и запорной арматуры будет стоить примерно 30-50% от изначальной цены оборудования. Происходит сохранение технических и эксплуатационных характеристик, длина срока службы, причем после этого система трубопровода работает даже более эффективно!

Наша компания предлагает высококвалифицированные услуги по ремонту запорной арматуры и задвижек разного типа по разумной цене и с гарантией.
