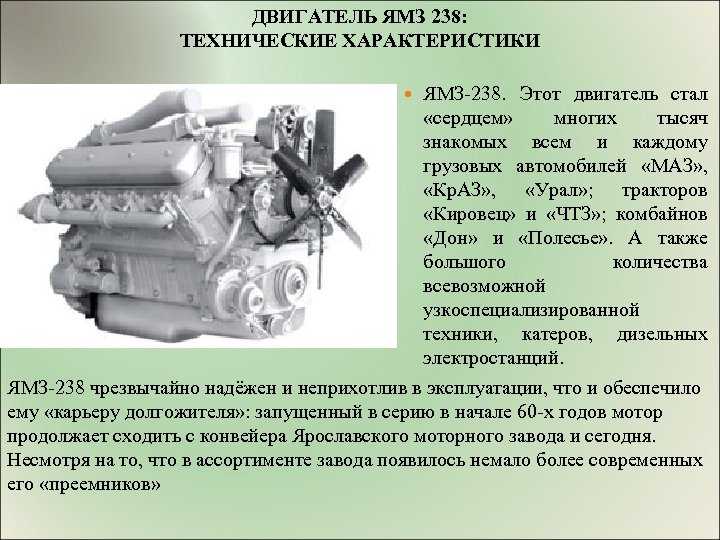

Вес ямз 238: Двигатель ЯМЗ 238: технические характеристики

Устройство двигателя ЯМЗ 238. Расход топлива, вес, отзывы

Двигатель ЯМЗ-238 является дизельным двигателем для машин, которые перевозят большие и тяжелые грузы. Двигатель выпускается Ярославским заводом и является приемником серии ЯАЗ-206. Восьмицилиндровые двигатели внутреннего сгорания могут комплектоваться системой специального турбонаддува. Данная модель используется на крупных грузовых машинах типа «КАМАЗ», «Урал», а, также на бронетранспортеры и разную строительную технику.

Устройство двигателя ямз 238 не очень сложное. Питается двигатель при помощи механического топливного насоса, в котором развивается высокое давление. Он подает топливо по одной линии на каждый цилиндр. В двигателе используется система прямого впрыска. Двигатель снабжен механизмом OHV, в котором на один цилиндр предусмотрено 2 специальных клапана, установленные в его головке. Клапаны начинают двигаться благодаря соединениям с элементами нижнего распредвала. Он располагается над валом коленчатого типа и приводится в действие при помощи двух шестеренок, установленных спереди двигателя внутреннего сгорания. Штанги снабжены толкателями роликового типа, а шатунные рейки установлены перпендкулярно, что позволяет добиться равномерного возгорания топлива в цилиндре. Двигатель марки ЯМЗ 238 имеет охлаждение жидкостного типа, а гильзы его цилиндров выполнены из особого сплава чугуна высокой прочности. Клапаны имеют две пружины, которые через тарелку и особый замок соединяются с корпусом, приводя клапан в действие.

Двигатель ямз 238, отзывы о котором в большинстве положительные, имеет распределительный вал, сделанный из штампованной стали. Каждый клапан имеет отдельный кулачек, движение которых передается специальными штангами и толкателями роликового типа. Вал коленчатый создается из особого сплава стали методом горячей штамповки. Между цилиндрами двигателя установлен топливный насос, который начинает работу при помощи муфты центробежного типа с возможностью автоматического регулирования подачи топлива на опережение. Каждый поршень состоит из трех колец компрессионного типа, а, также, одного кольца для снятия масла и изготовляются из сплава алюминия, который содержит большое количество кремния.

Двигатель ямз 238, вес которого с коробкой передач и вспомогательным оборудованием составляет 1377 кг., встречается сегодня в машинах, которые выпускаются с этим двигателем на борту. Несмотря на устаревшую систему подачи топлива и конструкцию двигателя в общем, они достаточно популярны из-за высокой надежности, хорошей возможности ремонта, дешевым запчастям. Расход масла составляет примерно 0,5% от расхода топлива на двигателе ямз 238, потому, он достаточно часто применяется на современной технике различного назначения. По сравнению со своими аналогами, которыми мог бы заменяться, двигатель имеет высокую надежность, потому производители автомобилей предпочитают данную модель. Для современного использования, двигатель ямз 238 был модифицирован, чтобы соответствовать современным нормам и стандартам, которые предъявляются к двигателям грузовых автомобилей. Также, была повышена мощность двигателя до 400 лошадиных сил.



Расход топлива и технические характеристики

Содержание:

• Применение двигателя
• Двигатель ЯМЗ 238 технические характеристики
• Устройство двигателя ЯМЗ 238
• Коленчатый вал и поршневая группа
• Механизм распределения газов
• Питание силовой установки
• Смазка двигателя ЯМЗ 238
• Охлаждение
• Наличие навесного оборудования
• Модификации двигателя ЯМЗ 238

Агрегаты, выпущенные на Ярославском моторном заводе, пользуются спросом благодаря своей надежности и ремонтопригодности. Двигатель ЯМЗ 238 используется на различных видах техники. За время производства было выпущено большое количество модификаций силовой установки. Благодаря этому на сегодняшний день мотор устанавливается как на подержанную, так и на новую технику.

Применение двигателя

Двигатель ямз-238, технические характеристики которого описаны ниже,  в базовой комплектации был предназначен для установки на автомобили марки МАЗ и КРАЗ. После модернизации мотор начали устанавливать на трактора, катера, краны и другую специализированную технику.

Простота конструкции позволяет использовать двигатель при различных условиях эксплуатации. Жидкостная система охлаждения не позволяет установке перегреваться при высокой температуре окружающей среды. Модель отличается экономичностью и высокой мощностью. Ремонт мелких неисправностей выполняется в полевых условиях без применения специализированного оборудования.

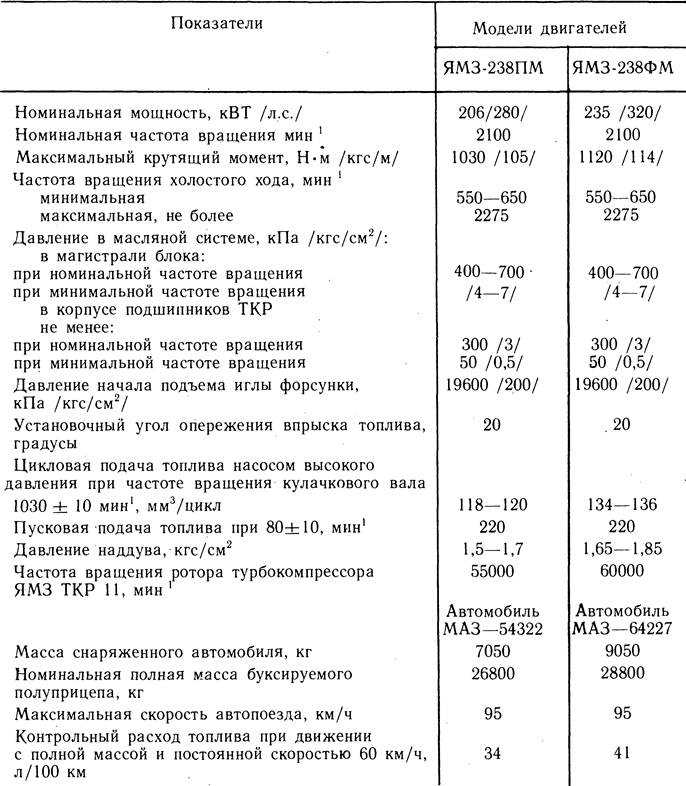

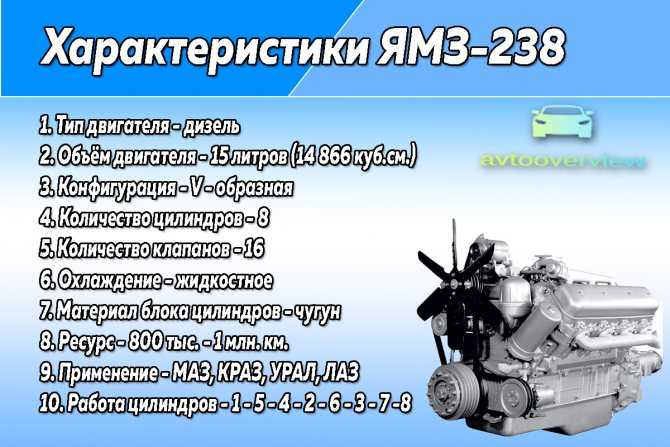

Двигатель ЯМЗ 238 технические характеристики

Благодаря своим техническим характеристикам мотор может быть использован при различных условиях. Показатели базовой модели отличаются от модернизированных версий:

• Тип силового агрегата – дизельный четырехтактный;
• Количество рабочих цилиндров – 8;
• Расположение гильз – v-образное;
• Количество клапанов механизма распределения газов на одну камеру – один впускной и один выпускной;
• Расположение распределительного вала – нижнее;
• Привод распределительного вала – шестеренчатый;
• Передача усилия от вала к клапанам – толкатели и коромысла;
• Соответствие международным стандартам экологичности – до Евро-4;
• Турбонаддув – зависит от модификации;
• Объем двигателя ЯМЗ 238 – 14. 9 литров;
• Диаметр камеры сгорания – 13 см;
• Питание силовой установки – непосредственный впрыск топлива, применяется топливный насос высокого давления;
• Запуск – при помощи электрического стартера;

• Вес двигателя ЯМЗ 238 – от 880 до 1070 кг;

СПРАВКА: Масса и мощность силовой установки позволяет использовать ее для монтажа на тяжёлую технику. В некоторых случаях при монтаже на автомобиль, переделывают кронштейны крепления.

• Система охлаждения – жидкостная принудительного типа;
• Жидкость, используемая для рубашки охлаждения – тосол, антифриз или вода;
• Максимальная мощность силовой установки – зависит от модификации и составляет от 182 до 500 лошадиных сил.

Устройство двигателя ЯМЗ 238

Мотор отличается простотой конструкции. Ремонтировать мотор может человек не имеющий специализированного оборудования и особых навыков в ремонте техники.

Коленчатый вал и поршневая группа

Мотор оборудован восьмью поршнями. Они выполнены из легкого материала. Поршни устанавливаются в чугунные гильзы. Для предотвращения  перепускания смеси воздуха с соляркой в картер поршни оснащены компрессионными кольцами. В зависимости от модификации на поршень модели ЯМЗ устанавливается два или три компрессионных кольца.

Сбалансированная работа мотора осуществляется благодаря обвесам, установленным на коленчатом валу и тяжёлому маховику. Он оснащен зубчатым венцом, используемым для запуска силового агрегата. Коленчатый вал имеет пять коренных и четыре шатунных шейки. На каждой шатунной шейке одновременно крепится два шатуна. Для снижения трения шейки коленвала оснащены подшипниками скольжения.

В передней части коленвала устанавливается шкив ременной передачи. Он приводит в действие водяной насос, генератор постоянного тока, и воздушный компрессор. На задней части изделия устанавливается маховик. Он необходим для стабильной работы агрегата, установки муфты сцепления, и запуска мотора. Маховик устанавливается на коленчатый вал при помощи болтов.

Механизм распределения газов

Для подачи воздушной массы к камере сгорания и отвода выхлопных газов предусмотрен отдельный механизм. Он имеет привод от коленвала. Механизм состоит из:

1. Распределительного вала;
2. Шестерни привода;
3. Коромысел;
4. Толкателей;
5. Клапанного механизма.

Передача крутящего момента к распределительному валу механизма осуществляется через шестерни. При движении коленчатого вала попеременно открываются впускные и выпускные клапана. Открывание клапанного механизма осуществляется в определенном порядке.

ВНИМАНИЕ: Скорость  вращения вала, механизма распределения газов, зависит от скорости, с которой вращается коленчатый вал мотора.

Питание силовой установки

Подача топлива в камеру осуществляется насосом высокого давления, рядного типа. Топливо не проходит через клапанный механизм. Горючее подается при помощи распылителей в цилиндр в момент максимального сжатия.

ТНВД имеет 8 плунжерных пар. Каждая плунжерная пара предназначена для нагнетания горючего под высоким давлением к распылителю определенного цилиндра. Такая конструкция позволяет увеличить ресурс топливного насоса и сделать работу силовой установки сбалансированной.

Подача горючего к плунжерным парам осуществляется топливной помпой низкого давления. Она установлена в одном корпусе с топливным насосом высокого давления. Помпа имеет рычаг для ручной подкачки солярки. Такая конструкция позволяет вручную закачать горючее.

Горючее под высоким давлением поступает к распылителям по металлическим трубопроводам. По достижению необходимого давления солярка подаётся в камеру сгорания. Оставшееся  горючее поступает в емкость для топлива.

ВАЖНО:  Двигатель ЯМЗ 238 имеет расход дизельного топлива 214 г/кВт за один час работы.  Этот показатель может изменяться в зависимости от нагрузки и условий эксплуатации.

Смазка двигателя ЯМЗ 238

Мотор имеет комбинированную систему смазки.  Смазочный материал нагнетается насосом шестеренчатого типа.

Насос осуществляет забор смазочного материала из поддона картера. Перед попаданием на подшипники скольжения масло очищается.

Мотор оснащен трехступенчатой очисткой:

• Очистка смазочного материала в шейках коленчатого вала;
• Грубая очистка смазочного материала в центрифуге. Используется для очистки масла от крупных абразивных частиц;
•  Тонкая очистка смазочного материала при помощи бумажного фильтра. Очищает смазочный материал от загрязнений мелкой фракции.

Охлаждение

Силовой агрегат имеет жидкостное охлаждение. Масло двигателя ЯМЗ 238 осуществляет не только смазку, но и охлаждение агрегата. Для охлаждения смазки предусмотрен теплообменник. Такая конструкция позволяет использовать мотор независимо от температуры окружающей среды.

В чугунном блоке цилиндров расположена рубашка охлаждения. Движение жидкости в рубашке осуществляется принудительно при помощи водяной помпы. Она имеет привод от шкива расположенного на коленчатом валу.

СПРАВКА: Отличительной особенностью системы охлаждения является наличие двух термостатов. Они способствуют быстрому прогреву двигателя при низкой температуре окружающей среды.

Наличие навесного оборудования

Мотор комплектуется электрическим стартером. Он необходим для запуска агрегата. Напряжение питания электрического стартера составляет 24 вольта. Для включения стартера используется 2 аккумуляторных батареи напряжением 12 вольт, соединённых последовательно.

Для питания  электрооборудования производитель оснащает мотор генератором постоянного тока.

Он осуществляет заряд аккумуляторной батареи при работе силовой установки. Генератор имеет ременной привод от шкива, установленного на коленчатом валу.

Для нагнетания давления воздуха в пневматическую систему тормозов, подкачки шин и т.д. предусмотрен компрессор. Он устанавливается на блоке цилиндров. Система смазки воздушного компрессора и силового агрегата общая.

Модификации двигателя ЯМЗ 238

За время производства было выпущено большое количество модифицированных версий. Были созданы как атмосферные, так и турбо версии. Некоторые из них перечислены ниже:

• ЯМЗ-238 —  является базовой версией. Не имеет турбонаддува;
• Модель 238д – устанавливается на грузовики КрАЗ, МАЗ, МЗКТ и так далее. Версия 238 д1 имеет максимальную мощность 330 лошадиных сил;
•  ЯМЗ-238ДЕ – устанавливается на автомобили и сельскохозяйственные комбайны. Имеет мощность 330 лошадиных сил. Отличительной особенностью модели является улучшенная система очистки воздушной массы,  поступающей во впускной коллектор;
• 238де2 – двигатель ЯМЗ 236де2 технические характеристики, которого идентичны модели 238д, соответствует международному стандарту экологичности – Евро-2. Модель 238де2 устанавливалась на автомобили МАЗ и КрАЗ;
• 238м2 – используется  на сельхозтехнике. ЯМЗ-238м2 имеет мощность 190 лошадиных сил и низкий расход топлива.
• ЯМЗ-238н – Серия моторов предназначенные для установки на сельскохозяйственные трактора и специализированную технику.Ka4 относятся модели нд3, нд4, нд5, нд6, нд7, нд8. Распространенной моделью является ЯМЗ-238 нд5.Мощность модели 238нд5 составляет 300 лошадиных сил. Вес силовой установки 900 кг.

Из вышеперечисленного следует, что мотор ЯМЗ-238 применяется на  сельскохозяйственных тракторах и комбайнах, специализированной технике и грузовых автомобилях. Технические характеристики различных модификаций отличаются. Модели просты в ремонте, и неприхотливы к качеству топлива и условиям эксплуатации.
