Ваз 2112 какое масло заливать в коробку: Какое масло заливать в коробку передач ВАЗ 2112 ?

Сколько литров масла заливать в коробку передач ВАЗ-2112

Перед заменой масла в коробке передач автолюбитель должен убедиться, что для этой процедуры имеются все необходимые инструменты, в том числе подходящее масло. От качества данного продукта зависит срок службы трансмиссии, поэтому надо подбирать жидкость только по совместимым параметрам. Также важно знать периодичность замены, и сколько заливать масла в коробку передач. Рассмотрим все эти сведения на примере выбора масла для самого популярного в России автомобиля начала 2000-ых годов – ВАЗ-2112.

Периодичность замены

Компания АвтоВАЗ рекомендует заливать трансмиссионное масло каждые 75 тысяч километров. Превышать этот регламент не рекомендуется. Более того, для большей уверенности в надежности КПП период замены масла сокращают в два раза, если этого требуют суровые условия эксплуатации. Дело в том, что под воздействием негативных факторов масло теряет свои полезные свойства намного быстрее, чем положено по регламенту. Выделим несколько основных факторов, которые заставляют прибегать к более частой замене масла в коробке передач ВАЗ-2112:

• Частая езда на высоких скоростях
• Автомобиль испытывает постоянные перегрузки из-за превышенной грузоподъемности
• Водитель допускает ошибки при переключении передач, в результате коробка перегревается
• Частые перепады температур, погода быстро сменяется похолоданием и потеплением, высокая влажность, выпадение осадков
• Двигатель часто работает на высоких оборотах, и из-за этого перегревается

Любой из вышеуказанных факторов неблагоприятным образом действует на масло. В результате его состав ухудшается, и жидкость уже не способна эффективно охлаждать детали КПП и предотвращать их от перегрева. В результате возникают поломки, которых можно избежать единственным способом – с помощью более частой замены масла. Российские автомобилисты обычно делают это через каждые 30 тысяч километров, или еще раньше. К тому же, в условиях повышенной нагрузки на автомобиль рекомендуется заранее проверять уровень масла, а также отслеживать его состояние.

Проверяем уровень и состояние масла

Проверить уровень трансмиссионного масла в МКПП ВАЗ-2112 можно с помощью мерного щупа, на котором есть соответствующие для этого отметки – Max и Min. Количество жидкости должно находиться между этими отметками. Любое отклонение от нормы может потребовать доливания или сливания жидкости. Например, если масло ниже уровня Min, тогда потребуется долив, или наоборот.

При большом пробеге масло, скорее всего, придется заменить. Логично, что для этого сначала надо убедиться в его плохом состоянии. Для этого обращаем внимание на три главных признака:

• Масло изменило цвет со светлого на темный
• Масло издает неприятный специфический запах, воняет горелым

Масло содержит странный осадок — это могут быть грязевые отложения Убедившись, что масло нуждается в замене, приступаем к выбору подходящего продукта.

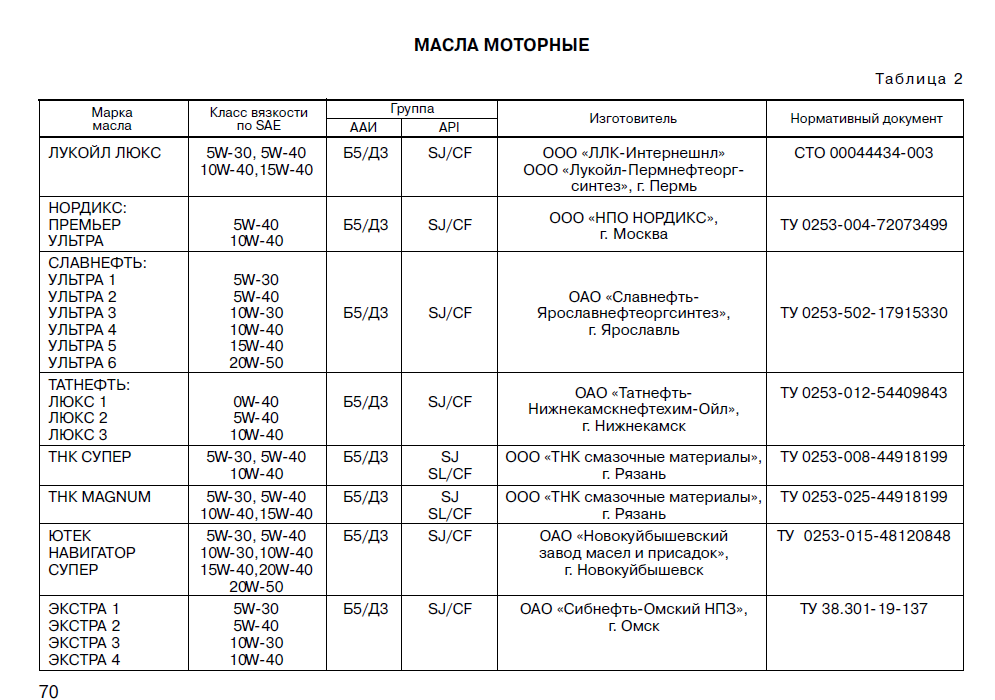

Выбираем масло для КПП ВАЗ-2112

Выбирать масло нужно исходя из параметров, рекомендованных заводом-изготовителем. В частности, речь идет о вязкостных характеристиках. Так, для ВАЗ-2112 подходят следующие параметры – 75W-90 или 75W-85. Надо признать, что это самые оптимальные маркировки – как для КПП ВАЗ-2112, так и российского климата.

Далее обращаем внимание на подходящий бренд. Из недорогих можно предпочесть трансмиссионные масла фирм Лукойл, Роснефть и G-Energy, среди импортных продуктов лучшими считаются Mobil, Shell, Kixx, Castrol и другие известные компании.

Кроме того, важно учитывать тип масла – синтетический, минеральный или полусинтетический. Для ВАЗ-2112 оптимальным вариантом с точки зрения цены и совокупности полезных свойств лучшим выбором будет полусинтетическое масло. Но им нельзя заменить чистое синтетическое масло, которое стоит дороже, но при этом дольше служит. Минеральная смазка будет достойным выбором при большом пробеге.

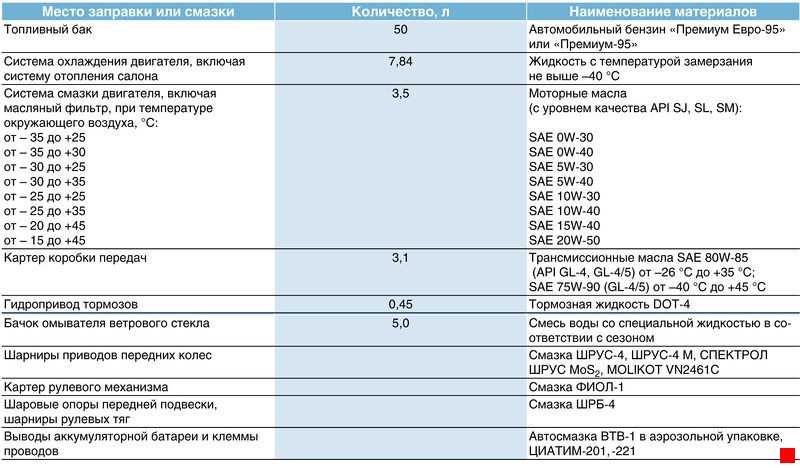

Сколько заливать

Коробка передач ВАЗ-2112, как и трансмиссия любого другого автомобиля, нуждается в определенном количестве масла. Так, для нашей машины следует заливать в пределах 3,3-3,5 литра смазочного состава. Важно иметь ввиду, что такой объем получиться влить после того, как будет проведена процедура очистки КПП от остатков старого масла и других отложений. Промывку можно выполнить следующим образом:

• Нужно как можно больше слить старого масла
• Залить специальное промывочное вещество
• Включить мотор, и прогнать промывку по всей трансмиссионной системе
• Выключить мотор, слить промывку
• Теперь можно вводить масло в полном объеме.
• Завершающий этап – контроль уровня масла с помощью мерного щупа.

Трансмиссионное масло

какое залить, объем, как заменить и проверить уровень

Содержание

• 1 Когда нужно менять масло в коробке передач ВАЗ 2112
• 2 Какое масло залить в коробку ВАЗ 2112
• 3 Сколько лить масла в коробку ВАЗ 2112
• 4 Как залить масло в коробку ВАЗ 2112
• 5 Как проверить масло в коробке ВАЗ 2112
• 6 Заключение

Масло в КПП ВАЗ 2112 – ключевой компонент работоспособности и ресурсности агрегата. Коробка передач требует постоянной профилактики и своевременного ухода. Одной из важнейших процедур по поддержанию системы в работоспособном состоянии длительное время является своевременная смена трансмиссионной жидкости.

Когда нужно менять масло в коробке передач ВАЗ 2112

Модель ВАЗ 2112 в свое время считалась лидирующей по продажам среди отечественных автомобилей. Благодаря простоте конструкции, относительной надежности основных агрегатов и узлов, а также невысокой стоимости модель расходилась тиражами в десятки тысяч экземпляров в год. За все время производства было реализовано порядка 500 тысяч единиц. При этом производство прекращено в 2008 году, однако на дорогах все еще встречается огромное количество представителей данной модели. Учитывая большие пробеги у большинства данных автомобилей, вопрос замены масла в коробке передач ВАЗ 2112 стоит особенно остро.

За все время производства на данную машину устанавливалась единственная механическая 5-ступенчатая коробка передач, которую также применяют на всех переднеприводных моделях АвтоВАЗа. По своей конструкции и принципу работы данный агрегат берет свое начало с момента создания в 80-х годах.

За время его производства и установки на данный автомобиль серьезных изменений он не претерпел. Имея в активе массу недостатков в плане комфорта, в части надежности данный агрегат всегда считают одним из лидеров своего бюджетного сегмента. Завод-изготовитель заявляет ресурс данной коробки в 200 тысяч километров, однако при правильном уходе и профилактике, а также при своевременной смене трансмиссионной жидкости данный ресурс может составить и 300 тысяч километров пробега. При этом завод-производитель вовсе не устанавливает сроков и интервалов для проведения смены трансмиссионного масла для ВАЗ 2112.

Со временем любое, даже самое качественное вещество теряет свои эксплуатационные характеристики и перестает выполнять защитные и охлаждающие функции. В случае отсутствия смены при длительных пробегах масло перестает омывать коробку и защищать механические детали от разрушения на трении, что, соответственно, приводит к поломкам и дорогостоящему ремонту.

Именно поэтому ответственные владельцы должны проводить процедуру замены масла в КПП ВАЗ 2112 с учетом условий эксплуатации автомобиля. При нормальных условиях использования автомобиля, в отсутствие резких перепадов температуры или повышенных нагрузок, связанных с буксировкой тяжелых грузов, оптимальным интервалом для проведения данной операции считается единовременная смена раз в 100 тысяч километров пробега. При наличии негативных факторов эксплуатации данный показатель сокращается до 60-70 тысяч километров.

Важно! При сборке автомобиля в коробку передач на заводе заливалось минеральное масло невысокого качества с минимальными допусками на соответствие современным требованиям.

Учитывая архаичную и несложную конструкцию данной трансмиссии, залив такого вещества вполне допускался в соответствии со старыми регламентами завода. Однако оно по своим свойствам давно не соответствует современным требованиям и не сможет выполнять функции длительное время. Поэтому при приобретении автомобиля необходимо в качестве первоочередных работ в обязательном порядке производить смену жидкости на современный аналог.

Какое масло залить в коробку ВАЗ 2112

Учитывая отсутствие регламентации по проведению смены масла в МКПП ВАЗ 2112 со стороны завода-изготовителя, в руководстве по эксплуатации фактически отсутствуют рекомендованные к использованию марки и бренды трансмиссионных веществ. Однако владелец может вполне самостоятельно выбрать подходящее вещество из рекомендованных на рынке.

Главным условием выбора, помимо условий эксплуатации автомобиля, считают соответствие современным стандартам качества, а также оригинальность вещества.

На рынке представлены 3 основных вида материала:

1. Синтетические масла пользуются наибольшей популярностью ввиду современного способа изготовления, лучших характеристик в сравнении с конкурентами и самого длительного использования. Такие вещества изготавливают из современных присадок, могут эффективно длительное время поддерживать температурный режим внутри коробки, а также эффективно омывать механические части, снижая коэффициент потери на трении. Однако такие материалы считают самыми дорогими из представленных на рынке. Также они популярны у недобросовестных производителей контрафактной продукции. При покупке необходимо тщательно проверять оригинальность материала. Настоящий производитель устанавливает средства защиты на свой товар.
2. Полусинтетика также пользуется неплохой популярностью в основном среди владельцев агрегатов с пробегами, превышающими 150 тысяч километров. По своим характеристикам данное вещество уступает чистой синтетике, однако имеет меньшую текучесть, что положительно сказывается на работе агрегата с большим пробегом, так как уменьшается вероятность вытекания вещества через изношенные сальники и запотевания крышки картера. Также такой состав по своей стоимости уступает синтетике и редко встречается в качестве подделки на рынке.
3. Минеральное вещество имеет самый архаичный состав без применения современных материалов. Соответственно, по своим характеристикам значительно уступает современным материалам. Кроме того, на рынке пользуется наименьшей популярностью, так как при его применении интервал замены должен быть уменьшен до 40-50 тысяч километров, вне зависимости от условий эксплуатации автомобиля.

Важно! Помимо правильного выбора вещества, необходимо тщательно подходить к выбору масляного фильтра. На рынке также присутствует масса некачественных деталей, которые могут со временем привести к поломке агрегата.

При приобретении фильтра необходимо тщательно проверять его на подлинность, сверяя номера серий и партий с официальными данными завода-производителя.

Сколько лить масла в коробку ВАЗ 2112

Количество заливаемого вещества в коробку должно соответствовать объему масла в КПП ВАЗ 2112, предусмотренному конструктивными особенностями агрегата. В данной коробке актуальный полный уровень вещества равен 1,6 л, соответственно, для проведения полной смены отработанного материала с замещением понадобиться порядка 3,2 л жидкости. Для проведения частичного долива понадобиться порядка 1 л вещества.

Как залить масло в коробку ВАЗ 2112

Процедура полной смены вещества в агрегат на данной модели происходит в несколько этапов:

1. Подъем автомобиля и проведение профилактического осмотра картера на предмет наличия запотеваний или механических повреждений.
2. Затем необходимо снять металлическую защиту картера и открутить специальный сливной болт, который находится в нижней части картера. Слив производят в специальную тару на протяжении 40-50 минут.
3. После этого необходимо заменить масляный фильтр, который также расположен в нижней части системы.
4. Залить новый материал через сливное отверстие в верхней части коробки при помощи простой воронки. Проверить работоспособность агрегата, попеременно переключая все режимы селектора передач стоя на месте.

Как проверить масло в коробке ВАЗ 2112

Проверка уровня вещества в картере осуществляется с помощью простого пластикового щупа, на который нанесены специальные риски с указанием оптимального уровня вещества в системе. Эта деталь расположена в верхней части корпуса коробки в подкапотном пространстве. Для проверки актуального уровня необходимо вынуть щуп, протереть его сухой ветошью, снова засунуть и повторно вынуть – капли масла на щупе будут соответствовать актуальному уровню. Данную процедуру необходимо проводить на прогретой коробке.

Заключение

В итоге масло в КПП ВАЗ 2112 как компонент защиты агрегата от естественного износа вполне самостоятельно может заменить любой опытный автовладелец при наличии соответствующего инструмента. Проведение этой процедуры с соблюдением установленного интервала позволит продлить жизнь коробке передач на 50-10 тысяч километров, а также убережет владельца от дорогостоящего ремонта.

Конструкция двигателя ВАЗ-2112

Двигатель ВАЗ-2112 бензиновый, четырехтактный, четырехцилиндровый, рядный, с поперечным расположением, шестнадцатиклапанный, с двумя распределительными валами.

Порядок работы цилиндров: 1-3-4-2, отсчет — от шкива коленчатого вала.

Система питания — фазированный распределенный впрыск.

Управление двигателем — контроллер (Bosch, «Январь» или GM).

Большинство двигателей оснащены нейтрализатором выхлопных газов.

Двигатель с коробкой передач и сцеплением образуют силовой агрегат, установленный в моторном отсеке на четырех упругих резинометаллических опорах.

Правая и левая опоры такие же, как на двигателях 2110 и 2111.

Передняя и задняя опоры одинаковые, представляют собой стержни.

Один конец тяги крепится к кронштейну на двигателе, другой к кронштейну на кузове.

С правой стороны двигателя (по ходу автомобиля) расположены: приводы распределительных валов и насоса охлаждающей жидкости (зубчатый ремень) и генератора (клиновой ремень).

Слева расположены: термостат, датчики температуры охлаждающей жидкости, датчик давления масла, стартер (на картере сцепления).

Спереди: впускной коллектор, топливная рампа с форсунками, датчик детонации, масляный щуп, шланг вентиляции картера, генератор (справа внизу), датчик фаз (справа вверху). Сзади: выпускной коллектор, масляный фильтр, датчик положения коленчатого вала (справа внизу).

Сверху (под пластиковой крышкой) ресивер, свечи (в направляющих трубках, уплотненных резиновыми кольцами) и высоковольтные провода.

Блок цилиндров отлит из чугуна и имеет индекс «21083» — как и двигатели 2110 и 2111, однако не взаимозаменяемы: отверстия под винты ГБЦ имеют резьбу М10х1,25 ( в отличие от М12х1,25 для блоков двигателей 2110 и 2111) и меньшей глубины.

Еще одно отличие связано с более интенсивным тепловым режимом двигателя 2112 по сравнению с двигателями 2110 и 2111.

Для охлаждения поршней при работе двигателя днища их омываются снизу маслом через специальные форсунки, запрессованные во вторую, третью, четвертую и пятую опоры коренных подшипников.

Цилиндры расточены прямо в блоке. Номинальный диаметр 82 мм при ремонте может быть увеличен на 0,4 или 0,8 мм.

Класс цилиндра указан на нижней плоскости блока латинскими буквами в соответствии с диаметром цилиндра в мм: А — 82,00-82,01, В — 82,01-82,02, С — 82,02-82,03, D — 82,03-82,04, Э – 82. 04-82.05.

Максимально допустимый износ цилиндра 0,15 мм на диаметр.

В нижней части блока цилиндров расположены пять опор коренных подшипников со съемными крышками, которые крепятся к блоку специальными болтами.

Крышки невзаимозаменяемые (отверстия под подшипники обрабатываются в сборе с крышками) и имеют маркировку для различения риски на наружной поверхности.

В средней опоре имеются гнезда под упорные полукольца, препятствующие осевому перемещению коленчатого вала.

Спереди (со стороны шкива коленчатого вала) установлено сталеалюминиевое полукольцо, сзади — металлокерамическое.

Кольца изготавливаются с номинальной и увеличенной на 0,127 мм толщиной.

При осевом зазоре коленчатого вала более 0,35 мм меняют одно или оба полукольца (номинальный зазор 0,06-0,26 мм).

Вкладыши коренных и шатунных подшипников тонкостенные сталеалюминиевые.

Верхние коренные вкладыши первой, второй, четвертой и пятой опор, установленных в блоке цилиндров, снабжены проточкой на внутренней поверхности.

Нижние коренные вкладыши, верхний вкладыш третьей опоры и вкладыши шатуна не имеют канавок.

Имеются ремонтные вставки под шейки коленвала, уменьшенные на 0,25, 0,50, 0,75 и 1,00 мм.

Коленчатый вал изготовлен из высокопрочного чугуна.

Имеет пять коренных и четыре шатунных шейки и снабжен восемью противовесами, отлитыми одновременно с валом.

Коленчатый вал двигателя 2112 отличается от коленчатого вала двигателей 2110 и 2111 формой противовесов и повышенной прочностью.

Поэтому не допускается установка коленчатого вала от двигателей 2110 и 2111 в двигатель 2112.

Для подачи масла от коренных шеек к шатунам в коленчатом валу просверлены каналы, выходные отверстия которых закрыты запрессованными пробками.

На переднем конце коленчатого вала на сегментной шпонке установлен зубчатый шкив привода распределительного вала, к нему крепится шкив привода генератора, который также является гасителем крутильных колебаний коленчатого вала.

На зубчатом венце шкива отсутствуют два зуба из 60 – углубления служат для срабатывания датчика положения коленчатого вала.

К заднему концу коленчатого вала шестью самоконтрящимися болтами через общую шайбу крепится маховик (индекс 2110), отлитый из чугуна, с штампованным стальным зубчатым венцом, служащий стартером для запуска двигателя.

Конусообразное отверстие возле венца маховика должно располагаться напротив шатунной шейки четвертого цилиндра (это необходимо для определения ВМТ после сборки двигателя).

Шатуны — стальные двутаврового сечения, обработанные вместе с крышками.

Номер цилиндра выбит на крышках, а также на шатунах (он должен быть с одной стороны шатуна и крышки).

Шатуны по диаметру стальной втулки, запрессованной в верхнюю головку, делятся на три класса с шагом 0,004 мм.

Номер класса выбит на крышке шатуна. Также шатуны делятся на классы по массе – они маркируются краской или буквой на крышке шатуна.

Поршневой палец стальной, трубчатого сечения, плавающего типа (свободно вращается в верхней головке шатуна и в бобышках поршня).

От выпадения фиксируется двумя стопорными пружинными кольцами, которые расположены в канавках бобышек поршня.

По наружному диаметру (через 0,004 мм) пальцы бывают трех классов: 1 — с синей, 2 — зеленой, 3 — красной (наименьший диаметр) метками.

Поршень изготовлен из алюминиевого сплава. Юбка поршня коническая в продольном сечении, овальная в поперечном сечении.

В верхней части поршня имеются три канавки для поршневых колец.

Канавка маслосъемного кольца имеет буровые бобышки, через которые масло, собранное кольцом со стенок цилиндра, поступает на поршневой палец.

Отверстие под поршневой палец смещено от диаметральной плоскости поршня на 1 мм.

При установке поршня необходимо следовать выбитой снизу стрелке (она должна быть направлена ​​в сторону шкива коленчатого вала).

Поршни двигателя 2112 имеют плоское днище, с четырьмя выемками под клапаны (поршни двигателей 2110 и 2111 имеют овальную выемку днища).

Поршни по наружному диаметру (измеряемому в плоскости, перпендикулярной поршневому пальцу, на расстоянии 51,5 мм от днища поршня), как и цилиндры, делятся на пять классов (маркировка — на днище).

Диаметр поршня (для номинального размера, мм): А — 81,965-81,975; Б — 81 975-81 985; С — 81,985-81,995; Д — 81,995-82005; Э — 82 005-82 015.

В продаже имеются поршни классов А, С и Е (номинальные и ремонтные размеры): расчетный зазор между ними 0,025-0,045 мм, максимально допустимый зазор при износе 0,15 мм.

Не рекомендуется устанавливать новый поршень в изношенный цилиндр без его расточки: канавка под верхнее поршневое кольцо в новом поршне может быть несколько выше, чем в старом, и кольцо может сломаться на «ступеньке» образовавшиеся в верхней части цилиндра при его износе.

Для поршней ремонтных размеров на днище выбивается треугольник (+0,4 мм) или квадрат (+0,8 мм).

По диаметру отверстия под поршневой палец поршни делятся на три класса: 1 – 21,978-21,982; 2 – 21 982-21 986; 3 – 21 986–21 990. Класс поршня также выбит на его днище.

Поршень и палец должны быть одного класса. Поршни одного двигателя подбираются по массе (разброс не должен превышать 5 г) – это делается для уменьшения дисбаланса кривошипно-шатунного механизма.

Верхние два поршневых кольца — компрессионные, препятствующие прорыву газов в картер двигателя. Они также способствуют отводу тепла от поршня к цилиндру. Нижнее кольцо маслосъемное.

Головка цилиндра , общая для всех четырех цилиндров, изготовлена ​​из алюминиевого сплава.

Центрируется на блоке двумя втулками и крепится десятью винтами.

Между блоком и головкой устанавливается безусадочная металлическая армированная прокладка (их поверхности должны быть сухими) (её повторное использование не допускается).

Порядок и момент затяжки винтов с цилиндрической головкой указаны в приложении. В верхней части головки блока цилиндров расположены опоры распределительных валов – по пять с каждой стороны головки.

Отверстия в опорах, выполненные разъемными, обрабатываются в сборе с корпусом подшипника. Необходимо заменить корпус в сборе с ГБЦ.

Герметик Loctite № 574 наносится на поверхность головок цилиндров, сопрягающихся с корпусом подшипника. Порядок и момент затяжки гаек корпуса подшипника указаны в приложении.

Распредвалы литые, чугунные, пятиопорные, с восемью кулачками в каждом (пара соседних кулачков одновременно открывает два клапана в цилиндре).

Распредвалы приводятся зубчатым ремнем от коленчатого вала.

В связи с повышенными нагрузками на зубчатый ремень его ширина в двигателе 2112 по сравнению с 2110 и 2111 увеличена с 19,0 до 25,4 мм (соответственно увеличена ширина зубчатых шкивов и роликов).

Под шкивом впускного распредвала находится опорный ролик, под выпускным – натяжной ролик. Для работы датчика фаз к зубчатому шкиву впускного распредвала приварен диск.

На ведущих шестернях имеются установочные метки: если метка на шкиве коленчатого вала совпадает с меткой на корпусе масляного насоса (метка на маховике против среднего деления шкалы на картере сцепления), то метки на шкивы распредвалов должны совпасть с метками на задней крышке привода распредвалов.

Седла (из металлокерамики) и втулки направляющих клапанов (латунь) запрессованы в ГБЦ.

Отверстия во втулках обработаны после запрессовки. Внутренний диаметр втулок уменьшен, по сравнению с двигателями 2110 и 2111, с 8 до 7 мм.

Втулки ремонтные с наружным диаметром 12,279-12,290 мм (увеличенным на 0,2 мм по сравнению с номинальным) также поставляются в комплекте ЗИП.

На внутренней поверхности смазочных втулок выполнены канавки, аналогичные резьбе: во втулках впускных клапанов — на всю длину, в выпускных — до половины длины отверстия. Поверх втулок надеваются маслоотражающие колпачки из маслостойкой резины.

Клапаны — стальные, выпускные — с головкой из жаропрочной стали с наплавленной фаской.

Площадь пластины впускного клапана больше, чем выпускного.

Они меньше по размеру, чем клапана двигателей 2110 и 2111.

Клапаны расположены в два ряда V-образно.

Приводятся от распределительных валов через гидравлические толкатели.

Ось кулачка смещена относительно оси гидротолкателя на 1 мм.

Благодаря этому при работе двигателя корпус толкателя вращается вокруг своей оси, что способствует более равномерному его износу.

Гидротолкатели выбирают зазор между кулачком и корпусом толкателя при работающем двигателе, что снижает шумность газораспределительного механизма, а также исключает его обслуживание (регулировка зазора не требуется).

Для работы гидротолкателей необходима постоянная подача масла под давлением.

Для этого в головке блока цилиндров имеется канал с обратным шаровым краном (предотвращает слив масла из каналов после остановки двигателя), а также каналы на нижней плоскости корпуса подшипника (они же подают масло на шейки распределительных валов).

Гидравлические толкатели очень чувствительны к качеству масла и его чистоте.

При наличии механических примесей в масле возможен быстрый выход из строя плунжерной пары гидротолкателя, что сопровождается повышенным шумом в газораспределительном механизме и интенсивным износом кулачков распределительных валов.

Неисправный гидротолкатель ремонту не подлежит, подлежит замене. Клапан закрывается под действием одной пружины. Нижний конец упирается в шайбу, а верхний — в тарелку, удерживаемую двумя панировочными сухарями.

Складчатые сухарики имеют снаружи форму усеченного конуса, а на внутренней поверхности три упорных буртика, входящих в канавки на стержне клапана. Смазка двигателя комбинированная.

Коренные и шатунные вкладыши, пары опоры распредвала — шейки, гидротолкатели смазываются под давлением.

Путем разбрызгивания масло подается к стенкам цилиндров (далее к поршневым кольцам и пальцам), к днищу поршней, к паре «кулачок распределительный вал — толкатель» и штокам клапанов. Остальные узлы смазываются самотеком.

Масляный насос — с внутренним зацеплением и редукционным клапаном — установлен на передней стенке блока цилиндров.

Шестерня привода установлена ​​на двух штифтах на переднем конце коленчатого вала.

Максимальный диаметр гнезда для ведомой (большой) шестерни при износе не должен превышать 75,10 мм, минимальная ширина сегмента на корпусе, разделяющего ведущую и ведомую шестерни, — 3,40 мм.

Осевой зазор для ведущей шестерни не должен превышать 0,12 мм, для ведомой шестерни — 0,15 мм.

Маслоприемник прикручен к крышке второго коренного подшипника и корпусу насоса.

Фильтр масляный полнопоточный, несъемный, оснащен перепускным и противодренажным клапанами.

Система вентиляции картера закрытая, принудительная, за счет отсоса газов через маслоотделитель, расположенный в крышке ГБЦ.

Конструктивные особенности двигателя ВАЗ-21126

Двигатель ВАЗ-21126 создан на базе двигателя ВАЗ-2112

Увеличен объем двигателя мод. 21126 до 1,6 л по сравнению с лит. мод. 2112 достигается увеличением хода поршня при том же диаметре цилиндра.

Рис. 1. Продольный разрез двигателя ВАЗ-21126

Блок цилиндров отлит из специального высокопрочного чугуна, что придает конструкции двигателя жесткость и прочность.

Каналы для охлаждающей жидкости, образующие рубашку охлаждения, выполнены по всей высоте блока, это улучшает охлаждение поршней и снижает деформацию блока от неравномерного перегрева.

Рубашка охлаждения открыта сверху по направлению к головке блока.

В нижней части блока цилиндров расположены пять опор коренных подшипников коленчатого вала, крышки которых крепятся болтами.

Опоры снабжены тонкостенными сталеалюминиевыми вкладышами, выполняющими роль подшипников коленчатого вала.

В средней опоре выполнены пазы, в которые вставлены упорные полукольца, удерживающие коленчатый вал от осевого перемещения.

По сравнению с блоком двигателя мод. Блок цилиндров 2112 мод. 21126 выше на 2,3 мм, высота от оси постелей коренных подшипников до верхней поверхности блока 197,1 мм.

Коленчатый вал отлит из специального ковкого чугуна.

Коренные и шатунные шейки вала отшлифованы.

Для смазки шатунных подшипников в коленчатом валу просверлены масляные каналы, закрытые пробками.

На коленчатом валу расположены восемь противовесов для уменьшения вибрации.

Радиус кривошипа мод. 21126 на 2,3 мм больше мотора мод. 2112, за счет чего ход поршня увеличился с 71 до 75,6 мм.

Для различения валов на одном из противовесов коленчатого вала двигателя ВАЗ-21126 отлита маркировка «11183».

На переднем конце коленчатого вала находится масляный насос, зубчатый шкив ремня привода распределительного вала и шкив привода генератора со встроенным гасителем колебаний.

На заднем конце коленчатого вала находится чугунный маховик. На маховик напрессован стальной зубчатый венец.

Шатуны стальные, кованые, с крышками на нижних головках.

Крышки шатунов изготавливаются путем отрывания цельного шатуна. Этим достигается более высокая точность установки крышки на шатун.

В нижнюю головку шатуна устанавливаются тонкостенные вкладыши, а в верхнюю запрессовывается сталебронзовая втулка.

Поршни отлиты из алюминиевого сплава.

В каждом из них по три кольца: два верхних компрессионных и нижнее маслосъемное.

Днище поршней плоское, с четырьмя выемками под клапаны, а на поршнях двигателя мод. У 21126 выемки больше, чем у двигателя 2112.

Поршни охлаждаются маслом, для чего в опорах коренных подшипников установлены специальные форсунки.

Представляют собой трубки с подпружиненными шариками.

При работе двигателя шарики открывают отверстия в трубках, и струя масла попадает на поршень снизу.

В двигателе мод. 21126, применен комплект поршень-поршневые кольца-поршневой палец-шатун уменьшенного веса (масса поршня уменьшена с 350 до 235 г, поршневого пальца со 113 до 65 г, шатуна с 707 до 485 г , весь набор на 32%).

Стальной масляный поддон, штампованный, крепится болтами к блоку цилиндров снизу.

Рис. 2. Поперечный разрез двигателя ВАЗ-21126

Головка блока , установленная сверху блока цилиндров, отлита из алюминиевого сплава.

В нижней части головки отлиты каналы, по которым циркулирует жидкость, охлаждающая камеры сгорания.

В верхней части головки два распределительных вала: один для впускных клапанов, другой для выпускных.

Головка блока цилиндров мод. 21126 отличается от головы мод. 2112 с увеличенной площадью фланцев впускного трубопровода и стаканов свечных колодцев, выполненных за одно целое с головкой блока.

Распределительные валы установлены в подшипниках, выполненных в верхней части головки блока, и в одном общем корпусе подшипников, прикрученном к головке блока болтами.

Распредвалы чугунные.

Шкивы распределительных валов двигателя 21126 отличаются от шкивов двигателя 2112 смещением установочных меток на 2°.

Для уменьшения износа рабочие поверхности кулачков и поверхности под сальником термообработаны — отбелены.

Кулачки распределительного вала приводят в действие клапаны через толкатели.

Двигатель 21126 оснащен толкателями клапанов hy , которые автоматически компенсируют зазоры в приводе клапанов. Этот двигатель не нуждается в регулировке зазоров в клапанном механизме во время работы.

Двигатель имеет четыре клапана на цилиндр: два впускных и два выпускных.

Направляющие втулки и седла клапанов запрессованы в головку блока. Направляющие втулки также снабжены стопорными кольцами, препятствующими их выпадению.

Направляющие втулки снабжены маслосъемными колпачками, уменьшающими попадание масла в цилиндры.

На каждый клапан устанавливается одна пружина.

Распределительные валы приводятся резиновым зубчатым ремнем от коленчатого вала.

Крышка головки блока цилиндров изготовлена ​​из алюминия.

Место соединения крышки с головкой блока цилиндров уплотнено прокладкой.

Крышка ГБЦ двигателя 21126 отличается от крышки 2112 отсутствием площадки для крепления модуля зажигания и наличием отверстий для крепления отдельных катушек зажигания рядом со свечными колодцами.

Система смазки двигателя комбинированная: разбрызгивание и давление.

Коренные и шатунные подшипники, подшипники распределительных валов смазываются под давлением.

Система состоит из маслоотстойника, шестеренчатого масляного насоса с маслоприемником, полнопоточного масляного фильтра, датчика давления масла и масляных каналов.

Система охлаждения двигателя состоит из рубашки охлаждения, радиатора с электровентилятором, водяного центробежного насоса, термостата, расширительного бачка и шлангов.

Система питания включает в себя электрический топливный насос, установленный в топливном баке, дроссельный узел, фильтр тонкой очистки топлива, регулятор давления топлива, форсунки, топливные шланги.

Рис. 3. Система вентиляции картера

Отличия элементов системы питания двигателя мод. 21126 от двигателя мод. 2112 :

• — трубчатая топливная рампа без обратки топлива изготовлена ​​из нержавеющей стали вместо алюминиевого сплава;
• — топливные форсунки уменьшенного размера не взаимозаменяемы с предыдущими;
• — Переработан регулятор давления топлива, установленный в модуле топливного насоса, а не на топливной рампе;
• — в дроссельном узле отсутствует отверстие, соединяющее шланг подачи воздуха с впускным модулем в обход дроссельной заслонки.

Изменена конфигурация фланца узла дроссельной заслонки.

Топливная система функционально включает систему улавливания паров топлива с угольным адсорбером, предотвращающим выход паров топлива в атмосферу.

Система зажигания состоит из отдельных катушек зажигания, установленных на крышке головки блока цилиндров, и свечей зажигания.

Электронный блок управления (ЭБУ) двигателя управляет катушками зажигания.

Установка индивидуальных катушек зажигания вместо модуля зажигания двигателя мод. 2112 позволил отказаться от высоковольтных проводов зажигания и повысить производительность и надежность системы.

Система вентиляции картера закрытая, с отводом картерных газов через сепаратор 8 (рис. 3) маслоотделителя, установленного в крышке 6 головки блока цилиндров, во впускной патрубок.

Далее картерные газы направляются в цилиндры двигателя, где и сжигаются.

При работе двигателя на холостом ходу картерные газы поступают по шлангу 3 малого контура через калиброванное отверстие (жиклер) в корпусе дроссельной заслонки.
