Устройство шаровой опоры: Устройство шаровой опоры. Как она работает и где находится в автомобиле. Все по полкам

Шаровая опора: устройство, неисправности и проверка

В любом автомобиле, шаровая опора является важнейшим элементом подвески, выход, из строя которого сопровождается, как правило, серьезным ремонтом, особенно если поломка произошла на дороге. Начинающим, да и не только водителям, следует помнить, что любая неисправность, связанная с шарниром, ведет за собой массу неприятностей, хорошо, если вы заметите проблему еще перед поездкой. Ведь на скорости, «облом» шаровой, может легко привести к опрокидыванию машины, с более серьезными последствиями.

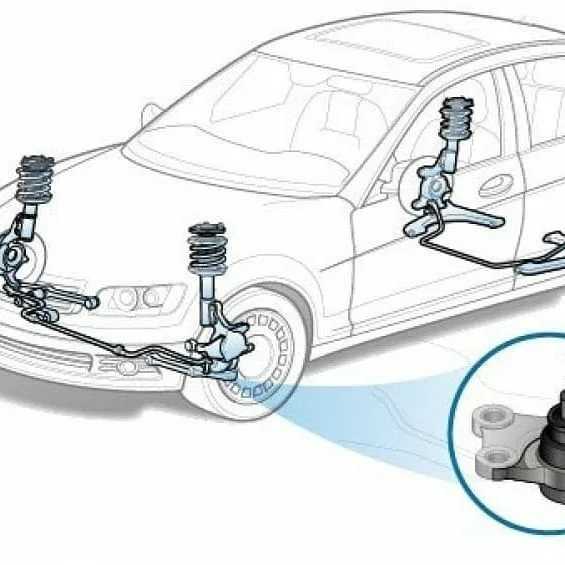

Шаровая опора на фото

Помните, что с учетом расположения шаровой, её обрыв приводит к развороту колеса наружу, то есть автомобиль попросту сядет «на брюхо».

Простой пример, к чему может привести поломка шаровой.

Устройство шаровой опоры

У большинства автомобилей шарниры имеют некоторые отличия, у кого-то визуальные или даже конструктивные различия. Приведем только наиболее встречающийся тип, из чего они состоят:

1. Корпус, внешняя овальная часть «чаши», которая, как правило, изготавливается из дешевых, но прочных сортов стали.

2. Вставка, та часть, которая содержится внутри основной «чаши», она выполнена уже из более качественной и износостойкой стали, способна переносить удары.

3. «Яблоко», элемент, который принимает на себя большую часть нагрузки. Для понимания – это металлический (цельный) шар, к которому приваривается «палец».

4. «Стопорник», своеобразное кольцо, которое обеспечивает надежную фиксацию «яблока» в «чаше».

Устройство

5. Наконечник, он же «палец», элемент соединяющий опору с колесом.

6. Пыльник, его предназначение, как понимаете, это защита от грязи, песка, влаги и т.д.

7. Резьба пальца. Благодаря ей, опора и «цапфа» колеса надежно скреплены.

8. Пластина с отверстиями – фланец. Деталь, которая обеспечивает крепление опоры на рычаг.

Раньше, когда детали были в дефиците, умельцы восстанавливали опоры собственноручно. Однако сейчас такая практика уходит в небытие, ведь стоимость и надежность нового шарнира куда выше, чем восстановленных деталей.

Признаки неисправностей

С учетом такой серьезной роли этого элемента на подвеску автомобиля, каждый водитель должен следить за состоянием агрегата и регулярно проводить профилактику. Желательно это делать в специализированных сервисах, а не в кустарных условиях. Чтобы определить реальную проблему, необходимо серьезно повозится и снять массу комплектующих, которые связаны с шаровой. Конечно, есть определенные признаки неисправностей, которые могут только свидетельствовать о какой-то проблеме, но не стоит полагаться только на них.

Осмотр агрегатов – это обязательное «занятие» водителя перед поездками, особенно на длительное расстояние.

Сейчас приведем только небольшой перечень признаков, которые могут указать на направление поиска неисправности. Итак:

• При наездах на небольшие препятствия, к примеру, «лежачие полицейские», ямы, «горбы», отчетливо слышится стук подвески. О чем это свидетельствует? Вполне возможно, что причина скрывается в расшатавшемся «пальце» либо слишком малом количестве смазки. Вариантов по большему счету масса.

Кстати, по поводу возникающего стука, но уже в зимнее время, есть небольшая оговорка. С учетом холодных температур, смазка в самой шаровой может застыть и соответственно первое время после поездки, может доноситься этот звук. Если спустя 5-8 минут, звук так и не прошел, значит, проблема не в холоде.

Проверка

• Второй «симптом» заключается в появившемся люфте, когда при движении колесо словно заваливается на бок. Это очень опасно и почти всегда свидетельствует о появлении люфта наконечника. Лучше не откладывать с заменой в таком случае, потому что машина может просто завалиться.

• Следующий признак со стопроцентной вероятностью не может свидетельствовать о проблемах с шаровой, однако должен насторожить водителя. Речь идет о неравномерном стирании шины.

• Менее встречающийся «симптом» — это когда при повороте руля, особенно на маленьких скоростях, появляется скрежет или даже скрип.

Обратите внимание, если вы заметили даже один из таких признаков, немедленно отправляйтесь на сервис, потому что игнорирование проблемы, окажется еще плачевней.

Причины выхода из строя?

О том, какие признаки помогут определить неисправность, уже разобрались, теперь стоит выяснить, а что в принципе может повлиять на сокращение срока эксплуатации шаровой или вовсе выходу её из строя? Итак, факторы, которые приблизят «смерть» шарнира:

1. Повреждение пыльника. Что это в принципе такое? По-простому – это обычная резинка, конусовидной формы, которая защищает металлические и не только детали, от попадания грязи и тому подобного. Проверяйте периодически состояние пыльника, ведь если образовалась даже небольшое отверстие, через него с легкостью попадет грязь, песок, реагенты, что сократит жизнь опоры.

Особое внимание уделяйте состоянию пыльников в жаркое время и в холода, когда резина подвергается большему воздействию.

Порванный пыльник шаровой Лада Ларгус

2. Неаккуратная езда или же езда по плохим дорогам, бездорожью. Вообще ямы, «горбы», прочие неровности они только приближают конец. У нас в стране эта проблема актуально, как нигде. Поэтому не стоит доверять производителям, что шаровая опора проходит 50 000 – 80 000 км, зачастую, этот срок вдовое, а то и трое меньше.

3. После выработки смазки, металлические детали взаимодействуют напрямую, что соответственно сокращает срок жизни. Поэтому следите за уровнем смазывающей жидкости и по возможности добавляйте её.

Смазка на шаровой

4. Классическое и банальное стачивание «пальца». Редко, но детали, купленные у проверенных производителей, после длительной работы изнашиваются, наконечник стачивается и в определенный момент, может просто «выскочить из гнезда».

Лопнул палец шаровой опоры

Проверка. Способы.

Способов проверки опоры достаточное количество, однако, не все они предназначены для самостоятельной проверки, зачастую требуется специализированное оборудование, подъемники и тому подобное. Но, есть пару методов, которые обычно используют «гаражные мастера». Итак, как правило, «затестить» подвеску куда проще:

1. Первый способ:

— ищем эстакаду или смотровую площадку, потому что понадобится доступ к днищу;

— зажимаем «ручник», включаем «нейтраль» и «клиним» задние колеса. Подойдут даже кирпичи.

— поочередно поднимаем то правую, то левую переднюю сторону автомобиля. Беремся за две точки на колесе – вверх и низ шины. Затем пробуем раскачать колесо в вертикальной плоскости. Если слышится даже небольшой люфт, срочно меняйте опоры, выезды на дорогу в таком случае опасны.

2. Второй способ менее трудоемкий, однако, необходимо иметь специальное приспособление, такое как штангенциркуль или глубиномер. Вам необходимо забраться под машину и измерять глубину между торцом «яблока» и контрольным отверстием. Какие именно размеры должны быть, обычно указывается в руководстве к машине. Но, всегда можно найти данные по модели в интернете.

К примеру, для отечественных ВАЗ, расстояние (глубина) не должна быть более 12 мм. В противном случае, необходимо заменить деталь.

что это, как устроена, неисправности, как проверить :: Autonews

adv.rbc.ru

adv.rbc.ru

adv. rbc.ru

Autonews

Телеканал

Pro

Инвестиции

Мероприятия

+

Новая экономика

Тренды

Недвижимость

Спорт

Стиль

Национальные проекты

Город

Крипто

Дискуссионный клуб

Исследования

Кредитные рейтинги

Франшизы

Газета

Спецпроекты СПб

Конференции СПб

Спецпроекты

Проверка контрагентов

Библиотека

Подкасты

ESG-индекс

Политика

Экономика

Бизнес

Технологии и медиа

Финансы

РБК КомпанииРБК Life

adv. rbc.ru

Фото: Shutterstock

adv.rbc.ru

Читайте также

Какую же функцию в подвеске выполняет шаровая опора и как определить, что она требует замены?

• Что это
• Устройство
• Чем опасна неисправная
• Признаки неисправности
• Причины неисправности
• Как продлить срок службы

adv.rbc.ru

Что такое шаровая опора

Шаровая опора (или просто шаровая) — это шарнир, который может использоваться в разных узлах автомобиля. Здесь речь пойдет о шаровой в качестве соединительного элемента рычага подвески и ступицы управляемого колеса. Шаровая позволяет колесу в определенных пределах свободно поворачиваться в горизонтальной плоскости, но препятствует его отклонению от заданного положения в вертикальной плоскости. Количество шаровых опор зависит от типа подвески и может варьироваться от одной до пяти с каждой стороны, в том числе в задней многорычажной.

Предшественниками шаровых были шкворни, перекочевавшие на автомобили с конных экипажей. Шкворни представляли собой ось из закаленной стали, вращающуюся в бронзовых втулках либо роликовых или игольчатых подшипниках. С помощью такой оси поворотный кулак, который нес ступицу и колесо, крепился к подвеске. Конструкция не позволяла рычагам перемещаться по вертикали настолько, чтобы подвеска была достаточно комфортной.

Попытки сделать шкворневую подвеску мягче с помощью дополнительных тяг с подшипниками привели к усложнению конструкции и сделали ее обслуживание и ремонт очень трудоемкими. Появление шаровых опор в начале 1950-х годов решило сразу обе проблемы. Простота устройства сочеталась у таких шарниров с двумя степенями свободы, что позволило обеспечить требуемый уровень комфорта подвески. Уже к середине 1960-х годов большинство легковых автомобилей оснащались шаровыми, тогда как более выносливая шкворневая подвеска осталась уделом внедорожников и коммерческого транспорта.

Используемые в конструкции подвески управляемых колес шаровые опоры — в числе важнейших элементов, от которых зависит управляемость автомобиля.

Устройство шаровой опоры

Устройство шаровой опоры (Фото: autoepoch.ru)

Встречается несколько разновидностей шаровых опор, но сегодня канонической является конструкция, в которой присутствуют следующие компоненты:

1. Корпус. Выполненная из кованой стали оболочка.
2. «Яблоко». Металлический шаровидный элемент внутри корпуса, воспринимающий основную нагрузку.
3. Стопор. Кольцеобразный зажим, фиксирующий «яблоко» в корпусе.
4. Полимерный вкладыш внутри корпуса. Своеобразная обойма, в которой вращается «яблоко».
5. «Палец». Приваренный к «яблоку» стержень с резьбой в верхней части, с помощью которого шаровая опора соединяется со ступицей.
6. Пыльник. Резиновый чехол, защищающий начинку шаровой опоры от попадания воды и грязи. Под пыльником находится специальная смазка для дополнительной герметизации шарнира.
7. Фланец. Пластина с отверстиями для крепления шаровой к рычагу. Однако в последние 20 лет получили распространение рычаги подвески с интегрированными шаровыми опорами без фланца.

Чем опасна неисправная шаровая опора

Поскольку шаровые опоры отвечают за крепление колеса, то их сильный износ или обрыв может иметь тяжелые последствия, вплоть до переворота автомобиля. Знание способов диагностики неисправности шаровых позволит сохранить здоровье и даже жизнь, не говоря уже о деньгах.

Признаки неисправности шаровых опор

Стандартной величины срока службы шаровых опор не существует. Мало того что не одинаково качество самих шарниров от различных производителей, так и любая «внеплановая» ударная нагрузка на подвеску способна натворить бед. Конечно, для проверки состояния шаровых опор лучше обратиться в сервис, но есть симптомы, которые говорят о возможных проблемах:

1. Стук в подвеске при проезде неровностей.
2. Скрип или скрежет при повороте руля.
3. Неравномерный износ шин.
4. Раскачка колеса из стороны в сторону при движении. В отличие от вышеназванных симптомов этот со 100%-й гарантией указывает на сильный износ шаровых. Промедление с ремонтом недопустимо!

Шаровые опоры лучше менять парами (Фото: Shutterstock)

Причины неисправности шаровых опор

Шаровые опоры находятся практически «на передовой» борьбы за надежную управляемость и безопасность автомобиля, и в этой борьбе им приходится нелегко. Что способно вывести эти шарниры из строя:

1. Сильные нагрузки при проезде неровностей на высокой скорости могут повредить вкладыш опоры, что приведет к возникновению в ней люфта, а это нарушит оптимальный контакт колеса с дорогой.
2. Попадание внутрь шарнира воды и грязи из-за порвавшегося пыльника вызывает абразивный эффект и коррозию «яблока», что ведет к быстрому срабатыванию вкладыша и появлению люфта в опоре. В запущенных случаях «яблоко» способно проточить верхнюю часть корпуса и выскочить из него.
3. Естественный износ вкладыша и «яблока» с теми же последствиями.

Как продлить срок службы шаровых опор

Невнимание к состоянию шаровых опор может обойтись очень дорого, поэтому меры профилактического характера здесь просто необходимы. О чем речь?

1. Периодически проверять пыльники шаровых на предмет различных повреждений. Если они выявлены, пыльник необходимо заменить и при необходимости добавить герметизирующей смазки того типа, который предусмотрен производителем.
2. После поездок по плохим дорогам и бездорожью периодически проверять шаровые на наличие люфтов. Для этого нужно вывесить колесо, взяться за него сверху и снизу руками и попытаться покачать в вертикальной плоскости. Операцию лучше проделать несколько раз, поворачивая руль на разные углы.

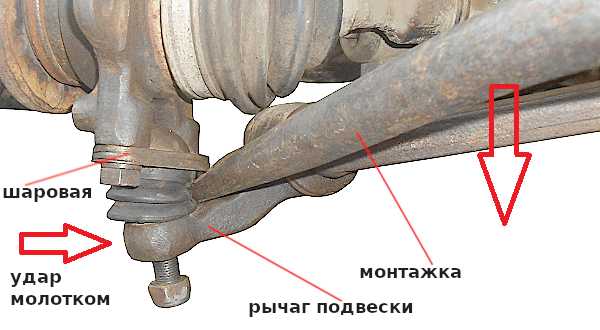

Проверку можно выполнить и другим способом. Для этого потребуется вывесить колесо, между нижним рычагом и поворотным кулаком вставить монтировку плоским концом, а затем надавить на рукоять.

Износ опоры выдаст себя люфтом и/или щелчками.

Специалисты советуют менять шаровые опоры парами, а затем проверить развал/схождение колес и при необходимости отрегулировать.

Проверить работу шаровых опор можно самостоятельно или в автосервисе (Фото: Shutterstock)
