Устройство коробки передач УАЗ | Автолюбители

Коробка передач
Четырехступенчатая коробка передач с синхронизаторами на III и IV передачах



1 — муфта выключения сцепления;
2, 6 — первичный и вторичный валы;
3 — стопорное кольцо или гайка;
4, 10 — передний и задний подшипники вторичного вала;
5 — муфта синхронизатора;
7, 8, 9 — шестерни III, II и I передач;
11 — стопорное кольцо;
12 — болт крепления заднего подшипника промежуточного вала;
13 — подшипник блока шестерен заднего хода;
14 — ось блока шестерен заднего хода;
15 — блок шестерен заднего хода;
16 — распорная втулка;
17, 18 — шестерни II и III передач промежуточного вала;
19 — пробка сливного отверстия;
20 — картер;
21 — шестерня привода промежуточного вала;
22 — подшипник промежуточного вала;
23 — гайка;
24 — промежуточный вал;
25 — заглушка;
26 — крышка переднего подшипника первичного вала.

Четырехступенчатая коробка передач с синхронизаторами на всех передачах переднего
хода



1, 16, 23 — первичный, вторичный и промежуточные валы;
2 — крышка переднего подшипника;
3 — специальная гайка или стопорное кольцо;
5 — прокладка;
6 — подшипник первичного вала;
7 — передний подшипник вторичного вала;
8 — картер;
9 — муфта синхронизатора III и IV передач;
10, 11 — шестерни III и II передач;
12 — муфта синхронизатора I и II передач;
13 — шестерня I передачи;
14 — стопорные пластины;
15 — подшипник;
17 — стопорное кольцо;
18 — шайба;
19 — распорное кольцо;
20 — подшипник промежуточного вала;

21 — специальный болт;
22 — специальная шайба;
24 — ось шестерни заднего хода;
25 — промежуточная шестерня заднего хода;
26 — пробка сливного отверстия;
27 — блок шестерен привода промежуточного вала и III передачи;
28 — стопорное кольцо;
29 — заглушка;
30 — роликовый подшипник.

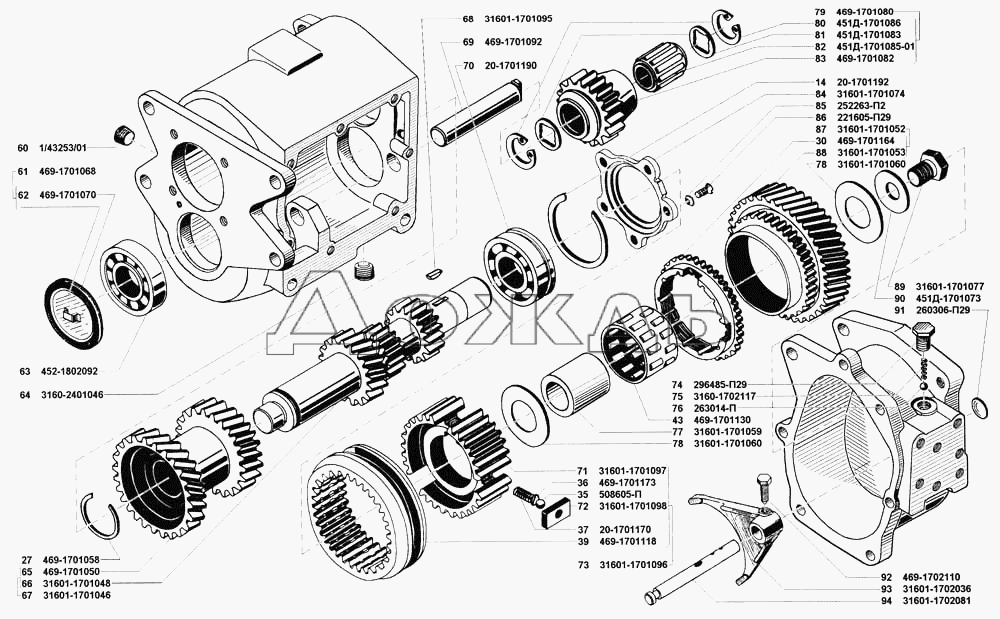

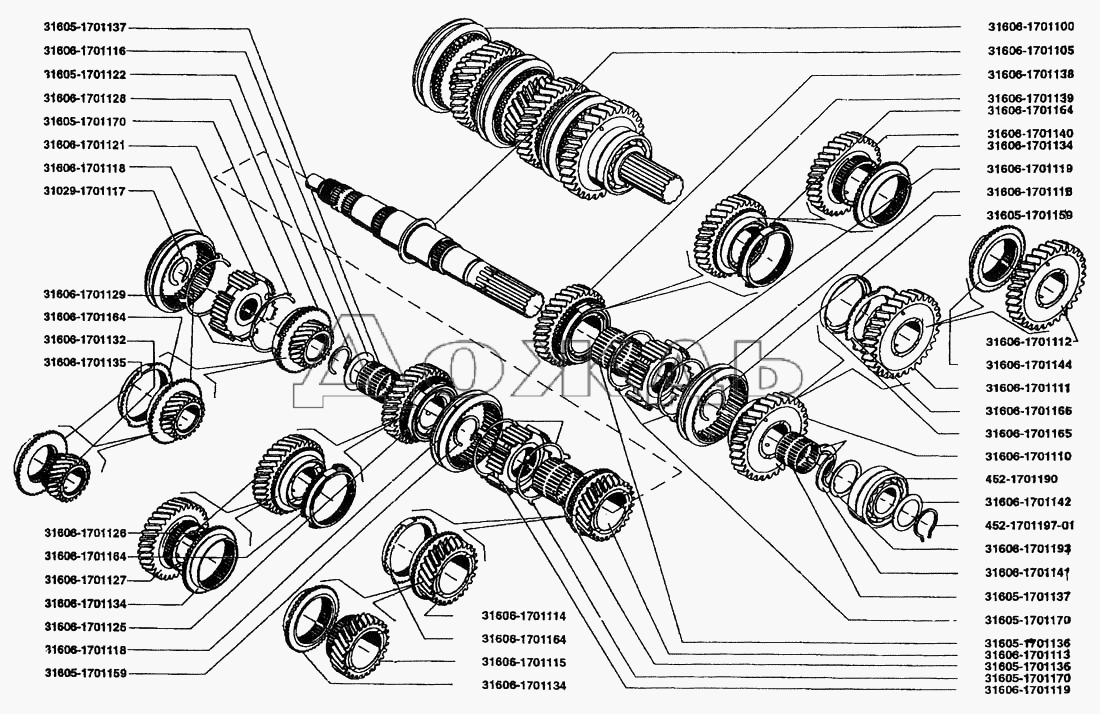

Пятиступенчатая коробка передач



1 — первичный вал;
2 — крышка подшипника;
3 — манжета первичного вала;
4 — стопорное кольцо;
5 — шариковый подшипник первичного вала;
6 — роликовый подшипник вторичного вала;

7 — шлицевой венец первичного вала;
8 — блокирующее кольцо;
9 — муфта синхронизатора III—IV передач;
10 — ступица муфты;
11 — шпонка;
12 — шлицевой венец шестерни III передачи;
13 — шестерня третьей передачи;
14 — втулка шестерни;
15 — шестерня II передачи;
16 — картер;
17 — втулка шестерни II передачи;
18 — шлицевой венец шестерни II передачи;
19 — муфта синхронизатора II—I передач;
20 — шлицевой венец шестерни I передачи;
21 — шестерня I передачи;
22 — втулка шестерни I передачи;
23 — роликовый подшипник вторичного вала;
24 — втулка вторичного вала;
25 — шестерня ведомая V передачи;
26 — картер V передачи;
27 — двухрядный шариковый подшипник вторичного вала;
28 — шлицевая шайба;
29 — стопорное кольцо;
30 — вторичный вал;
31 — болт;
32 — пружина тарельчатая;
33 — опорное кольцо;
34 — ведущая шестерня V передачи;
35 — шлицевой венец ведущей шестерни V передачи;
36 — пружина синхронизатора;
37 — сухарь синхронизатора;
38 — муфта синхронизатора V передачи;
39 — шариковый подшипник промежуточного вала;
40 — роликовый подшипник шестерни заднего хода;
41 — шестерня заднего хода;
42 — ось шестерни заднего хода;
43 — блок шестерни привода промежуточного вала и III передачи;
44 — промежуточный вал;
45 — роликовый подшипник промежуточного вала;
46 — крышка подшипника.

Описание конструкции

На автомобилях УАЗ устанавливаются механические трехвальные коробки передач трех типов:

— четырехступенчатая, с синхронизаторами только на III и IV передачах;
— четырехступенчатая, с синхронизаторами на всех передачах переднего хода;
— пятиступенчатая, с синхронизаторами на всех передачах переднего хода.

Четырехступенчатые коробки передач взаимозаменяемы, но при этом могут иметь различные размеры шлицев первичного вала (под разные ведущие диски сцепления). Пяти- и четырехступенчатые коробки взаимозаменяемы в комплекте со своими раздаточными коробками и карданными валами. При установке пятиступенчатой коробки вместо четырехступенчатой требуется также доработка отверстия пола кузова под рычаги раздаточной коробки. Узлы и детали разных коробок передач не взаимозаменяемые.

Четырехступенчатая не полностью синхронизированная коробка передач состоит из неразъемного чугунного картера, в котором на шариковых подшипниках установлены первичный, вторичный и промежуточный валы. Вторичный вал передним концом опирается на роликовый бессепараторный подшипник в расточке заднего конца первичного вала, а задним — на шариковый двухрядный подшипник, по которому происходит центрирование коробки передач и раздаточной коробки.

Шестерни привода промежуточного вала, а также II и III передач – косозубые, постоянного зацепления. На промежуточном валу шестерни II и III передач установлены шлицы. В отверстия шестерен II и III передач вторичного вала запрессованы бронзовые втулки с отверстиями и ячеистой накаткой для улучшения смазки. Для подачи масла ко втулкам служат радиальные отверстия в шестернях и винтовые канавки на валу.

III и IV передачи включаются перемещением муфт инерционного синхронизатора на вторичном валу.
Ведомая прямозубая шестерня I передачи перемещается по шлицам вторичного вала. I передача включается перемещением ведомой шестерни по шлицам вторичного вала назад, до зацепления ее зубьев с зубьями ведущей шестерни. Перемещением ведомой шестерни I передачи вперед включается II передача (ее шлицевой венец соединяется через шестерню I передачи со вторичным валом).

Кроме того, ведомая шестерня имеет среднее положение. В этом случае она используется для включения заднего хода.

Блок шестерен заднего хода размещен на сепараторном игольчатом подшипнике, скользящем по оси, запрессованной в картер. При перемещении блока шестерен по оси вперед, его большая шестерня входит в зацепление с ведущей шестерней I передачи, а малая шестерня — в зацепление с ведомой шестерней на вторичном валу. При этом первичный и вторичный валы начинают вращаться в разные стороны и автомобиль движется назад.

Механизм переключения передач состоит из крышки, в которой установлены три штока с вилками, рычага переключения с пружиной, а также подпружиненного предохранителя, препятствующего случайному включению заднего хода. Фиксация включенных передач осуществляется подпружиненными шариками, входящими в лунки на штоках. Блокировочное устройство в виде двух плунжеров и штифта на штоке III и IV передач не позволяет включить две передачи одновременно.

Смазывается коробка передач трансмиссионным маслом, залитым в картер.

Для заливки и слива масла служат заливное и сливное отверстия, закрываемые пробками с конической резьбой.

Четырехступенчатая, полностью синхронизированная коробка передач отличается от описанной тем, что:

— включение всех передач переднего хода производится перемещением муфт двух инерционных синхронизаторов, установленных на вторичном валу;
— шестерни I, II и III передач — косозубые, постоянного зацепления, установлены на вторичном валу на двухрядных роликовых подшипниках с пластмассовыми сепараторами;
— передний конец промежуточного вала опирается на роликовый радиальный подшипник;
— ведомая шестерня привода промежуточного вала и ведущая III передачи сделаны в виде блока, напрессованного на гладкую часть промежуточного вала;

— ведущие косозубые шестерни I, II передач и прямозубая шестерня заднего хода выполнены заодно с промежуточным валом;
— задний ход включается перемещением промежуточной шестерни заднего хода до ее зацепления с прямозубой шестерней промежуточного вала и зубчатым венцом муфты синхронизатора I и II передач.

Кроме того эта коробка имеет иные передаточные числа на всех передачах, кроме IV передачи.

Пятиступенчатая коробка сконструирована на базе полностью синхронизированной четырехступенчатой и отличается тем, что к задней стенке ее картера болтами крепится картер V передачи. Картеры центрируются двумя установочными втулками. Вторичный и промежуточный валы выполнены более длинными. Двухрядный радиально-упорный шарикоподшипник вторичного вала расположен в задней стенке картера V передачи, а в расточке задней стенки коробки передач установлен дополнительный роликовый радиальный подшипник. На заднем конце промежуточного вала на двухрядном игольчатом подшипнике установлена ведущая (большая) косозубая шестерня V передачи с инерционным синхронизатором. Ведомая (малая) шестерня V передачи размещена на шлицах вторичного вала. При включенной V передаче вторичный вал вращается быстрее первичного, поэтому V передача называется ускоряющей. Благодаря ее применению снижается число оборотов коленчатого вала при высокой скорости движения автомобиля, что увеличивает ресурс двигателя и позволяет экономить топливо.

Смазка деталей V передачи осуществляется из общей масляной ванны коробки передач. Для уменьшения утечки масла в крышке первичного вала пятиступенчатой коробки установлена резиновая манжета.

  • Советы водителям
  • Устройство Уаз

Детали коробки переключения передач УАЗ-452

_____________________________________________________________________________

На автомобилях УАЗ-452М и УАЗ-452 установлены одинаковые по конструкции коробки передач. Отличие между ними заключается в следующем.

У коробки передач КПП УАЗ-452М на шлицевом конце ведомого вала, выходящем из картера, установлен фланец, с которым соединен карданный вал заднего моста. Задней опорой ведомого вала служит однорядный шариковый подшипник.

У коробки передач автомобиля УАЗ-452 задний подшипник ведомого вала двухрядный, шариковый; ведомые валы коробок передач не взаимозаменяемы.

Шлицевый конец ведомого вала входит внутрь картера раздаточной коробки и на нем установлена скользящая шестерня включения понижающей передачи раздаточной коробки.

Коробка передач УАЗ-452 имеет четыре передачи для движения вперед и одну назад с передаточными числами:

Первая передача — 4,12

— Вторая — 2,64

— Третья — 1,58

— Четвертая — 1,00

— Задний ход — 5,23

Коробку передач крепят к картеру сцепления на четырех шпильках.

Для того чтобы коробку передач УАЗ-452М установить на автомобиль, необходимо снять ведомый вал с шариковым подшипником, ведущей шестерней привода спидометра и фланцем, а также заднюю крышку в сборе с ведомой шестерней спидометра.

Взамен них нужно установить следующие детали коробки передач автомобиля УАЗ-452: ведомый вал с двухрядным шариковым подшипником, маслоотражателем и стопорным кольцом.

При использовании коробки передач автомобиля УАЗ-452 на автомобиле УАЗ-452 М нужно произвести аналогичную замену деталей коробки передач автомобиля УАЗ-452 на детали коробки передач УАЗ-452М.

Рис.1. Коробка передач УАЗ-452 М

1 — картер; 2 — шестерня привода промежуточного вала; 3 и 23 — подшипники промежуточного вала; 4 — гайка; 5 — промежуточный вал; 6 — крышка подшипника; 7 — крышка подшипника ведущего вала; 8 — муфта выключения сцепления; 9 — ведущий вал; 10 — гайка; 11 — подшипник крышки; 12 — роликовый подшипник ведомого вала; 13 — муфта синхронизатора; 14 — ведомый вал; 15 — шестерня третьей передачи; 16 — шестерня второй передачи; 17 — шестерня первой передачи; 18 — подшипник ведомого вала; 19 — шестерня привода спидометра ведомая; 20 — шестерня привода спидометра ведущая; 21 — фланец ведомого вала; 22 — болт крепления подшипника промежуточного вала; 24 — ось блока шестерен заднего хода; 25 — стопорный винт оси; 26 — блок шестерен заднего хода; 21 — распорная втулка; 28 — шестерня второй передачи промежуточного вала; 29 — шестерня третьей передачи промежуточного вала; 30 — пробка сливного отверстия

На рис. 1. показан продольный разрез коробки передач КПП УАЗ-452М, а на рис.2. — установка заднего подшипника ведомого вала в картере коробки передач автомобиля УАЗ-452.

Передний шлицевый конец ведущего вала 9 (см. рис.1), являющийся одновременно и валом ведомого диска сцепления, установлен на подшипнике в маховике, а задний конец опирается на подшипник 11, расположенный в картере коробки.

Этот подшипник закреплен на ведущем валу гайкой 10, имеющей левую резьбу.

Крышка подшипника ведущего вала имеет буртик, которым крышка центрируется с картером сцепления.

На трубчатом конце крышки установлена муфта 8 выключения сцепления. С ведущим валом КПП УАЗ-452 находится в постоянном зацеплении шестерня 2 привода промежуточного вала.

Ведомый вал опирается передним концом на роликовый подшипник 12, расположенный в ведущем валу, а задний конец установлен у автомобиля УАЗ-452М на шариковом однорядном подшипнике 18 в картере коробки, а у автомобиля УАЗ-452 на шариковом двухрядном подшипнике 4 (см. рис.2).


Рис.2. Установка заднего подшипника и ведомого вала в картер коробки передач УАЗ-452

1 — картер коробки передач; 2 — пластина крепления раздаточной коробки и коробки передач; 3 — картер раздаточной коробки; 4 — задний подшипник ведомого вала; 5 — ведомый нал; 6 — упорное кольцо; 7 — задний подшипник промежуточного вала; 8 — отверстие для слива масла

Первую и вторую передачи включают шестерней 17 (см, рис.1), перемещающейся по шлицам ведомого вала 14 третью и четвертую (прямую) передачи — перемещением муфты синхронизатора, а задний ход — блоком шестерен 26 заднего хода.

Шестерни привода промежуточного вала и шестерни второй и третьей передач — косозубые, остальные — с прямым зубом.

Синхронизатор КПП УАЗ-452 (рис.3) предназначен для бесшумного (безударного) включения прямой и третьей передач после выравнивания (синхронизации) скоростей вращения включаемой шестерни и ведомого вала.

Работает синхронизатор следующим образом. На конусной поверхности шестерни 1 ведущего вала и шестерни 6 третьей передачи установлены блокирующие бронзовые кольца 9, имеющие снаружи прямые зубья.

Такие же зубья сделаны и на венцах ведущего вала и шестерни третьей передачи.

Рис.3. Синхронизатор КПП УАЗ-452

1— шестерня ведущего нала: 2 — сухарь; 3 — шарик; 4 — пружина; 5 — венец; 6 — шестерня третьей передачи; 7 — ступица синхронизатора; 8-скользящая муфта; 9 — блокирующее кольцо

На шлицевом конце ведомого вала КПП УАЗ-452 установлена ступица 7 скользящей муфты 8, имеющая на наружной поверхности зубья (одинаковые с зубьями блокирующих колец) и три паза для сухарей 2.

По зубьям ступицы может перемещаться муфта 8 вместе с сухарями, в которых расположены шарики 3, прижимаемые пружинами 4 к канавке в муфте.

При перемещении муфты (для включения третьей или прямой передачи) вместе с ней перемещаются и сухари, концы которых расположены в пазах блокирующего кольца 9, и прижимают его к конусу ведущего вала или шестерни третьей передачи.

При дальнейшем передвижении муфты ее зубья войдут в зацепление с зубьями блокирующего кольца.

Вследствие возникающего трения между конусными поверхностями кольца и шестерни будут выравниваться скорости вращения включаемых деталей.

При окончательном включении муфты ее зубья будут без ударов входить в зацепление с зубьями венца ведущего вала или шестерни третьей передачи и обеспечивать бесшумное включение шестерен.

Механизм переключения передач КПП УАЗ-452

Механизм переключения передач КПП УАЗ-452 расположен в боковой крышке (рис.4). Для переключения передач в боковой крышке установлены два приводных рычага 14, 16, три штока 3, 4, 7 и вилки 2, 5 и 6.

При вращении приводного рычага 16 выбора муфта 10 перемещается вертикально на валу 9 и может быть установлена в одном из трех положений.

Рис.4. Механизм переключения передач КПП УАЗ-452

1 — боковая крышка; 2 — вилка заднего хода:, 2— шток переключения заднего хода; 4 — шток переключения третьей и четвертой передач; 5 — вилка третьей и четвертой передач; 6 — вилка первой и второй передач; 7 — шток переключения первой и второй передачи; 8 — сапун; 9 — вал переключения передач; 10 — муфта переключения передач; 11 — пружина; 12 — крышка сальника; 13 — сальник; 14 — приводной рычаг переключения; 15 — избирательный рычаг в сборе; 16 — приводной рычаг выбора; 17 — пружина фиксатора; 18 — шарик фиксатора

При этом кулачок муфты входит в паз вилки включения требуемой передачи. Вращением приводного рычага 14 переключения кулачок муфты передвигается вместе со штоком и вилкой и вводит шестерню в зацепление.

Шарики и пружины, имеющиеся в крышке, предназначены для фиксации штоков при включенных передачах, а замок служит для предупреждения возможности одновременного включения двух передач.

Привод управления коробкой передач УАЗ-452

Привод управления коробкой передач УАЗ-452 (рис.5,а) состоит из механизма управления, рычага переключения передач, промежуточных рычагов и тяг.

Механизм управления смонтирован на коробе воздуховода и соединен тягами с рычагами переключения передач, установленными на боковой крышке коробки.

Рис.5. Привод управления коробкой передач КПП УАЗ-452

1— рычаг переключения передач; 2 — фиксатор среднего положения выбора; 3 — выбирающий рычаг механизма; 4 — тяга переключения вертикальная ; 5 — рычаг переключения промежуточный: 6 — рычаг выбора промежуточный; 7 — тяга выбора горизонтальная; 8 — приводной рычаг выбора; 9 — приводной рычаг переключении; 10 — тяга переключения горизонтальная ; 11 — кронштейн промежуточных рычагов; 12 — рычаг выбора промежуточный; 13 — тяга выбора вертикальная; 14 — переключающий рычаг механизма ; 15 — пресс-масленки; 16 — ось рычага; 17 — кронштейн; 18 —уплотнитель механизма

Положение рычага 1 при переключении передач показано на рис. 5б, а положение приводных рычагов выбора 8 и переключения 9 на боковой крышке коробки передач — на рис.5в.

В 1967 г. в конструкцию коробок передач УАЗ-452М и УАЗ-452 были введены следующие изменения.

В целях повышения долговечности боковой крышки и оси избирательного рычага увеличена длина опорной поверхности в крышке под ось, удлинена ось и изменена конфигурация приводного рычага выбора передач.

Для сохранения положения тяги выбора передач соединительный палец устанавливают головкой со стороны боковой крышки.

Для устранения случаев выдавливания заглушек отверстий штоков при переключении передач в боковой крышке 451Д-1702015-Г диаметр отверстий под штоки с обеих сторон на длине 20 мм увеличен до 13,5 мм.

Эти отверстия соединены с внутренней полостью коробки передач дополнительным отверстием диаметром 5 мм.

В связи с этим пазы на всех штоках, через которые смазка отводилась от заглушек при переключении передач, аннулированы. Взаимозаменяемость деталей нарушена. Поэтому при износе крышки или штоков их заменяют комплектно.

Для исключения случаев перекачивания смазки из раздаточной коробки в коробку передач, наблюдаемых при повреждении заднего маслоотражателя заднего подшипника ведомого вала коробки передач, маслоотражатель аннулирован, а упорное кольцо 6 (см. рис.2) увеличено по толщине на 1 мм; это позволило смазке свободно поступать через подшипник из раздаточной коробки в коробку передач.

Чтобы поддержать нужный уровень в обоих узлах, в задней стенке картера коробки передач на уровне смазки просверлено отверстие диаметром 6 мм (в выемке под задний подшипник промежуточного вала).

Через это отверстие обеспечивается постоянный слив лишней смазки из коробки передач в раздаточную коробку.
