УАЗ Хантер электрическая схема: Цветная с пояснением
Содержание:
- Общая информация
- Меры предосторожности
- Взаимосвязь мотора и схемы
- Салон автомобиля
Сегодня ни одно транспортное средство не может обойтись без электрической составляющей, поэтому схема электрооборудования УАЗ Хантер неоднократно модернизировалась и дорабатывалась. Результатом усилий конструкторов стал полноценный продукт, отвечающий европейским стандартам безопасности и качества. Не случайно марка удостоилась похвал со стороны поклонников и ценителей после появления обновлённой модификации УАЗ-315195, соответствующего нормам Евро-5, в 2014 году.
Детище Ульяновского завода и сегодня пользуется популярностью на рынке. Большинство владельцев ценят автомобиль за надёжную и безотказную конструкцию, которая радует живучестью и способностью преодолевать бездорожье.
УАЗ-315195 «Hunter»:
Общая информация
Серийный выпуск автомобиля УАЗ модификации «Hunter» начался девятнадцатого ноября 2003 года. Предшественники машины, модификации: 3151, 31512, 31514, 31519, 3153 выпускались с 85 по 2007 год. Основоположник, заложивший принципы вездеходной модели, УАЗ-469, выпускался с 72 по 85 год. Для большинства поклонников стало неожиданным прекращение выпуска автомобиля в 2014 году. Однако годом позже, создание возобновилось, только модификация соответствовала повышенным нормам экологии класса Евро-5.

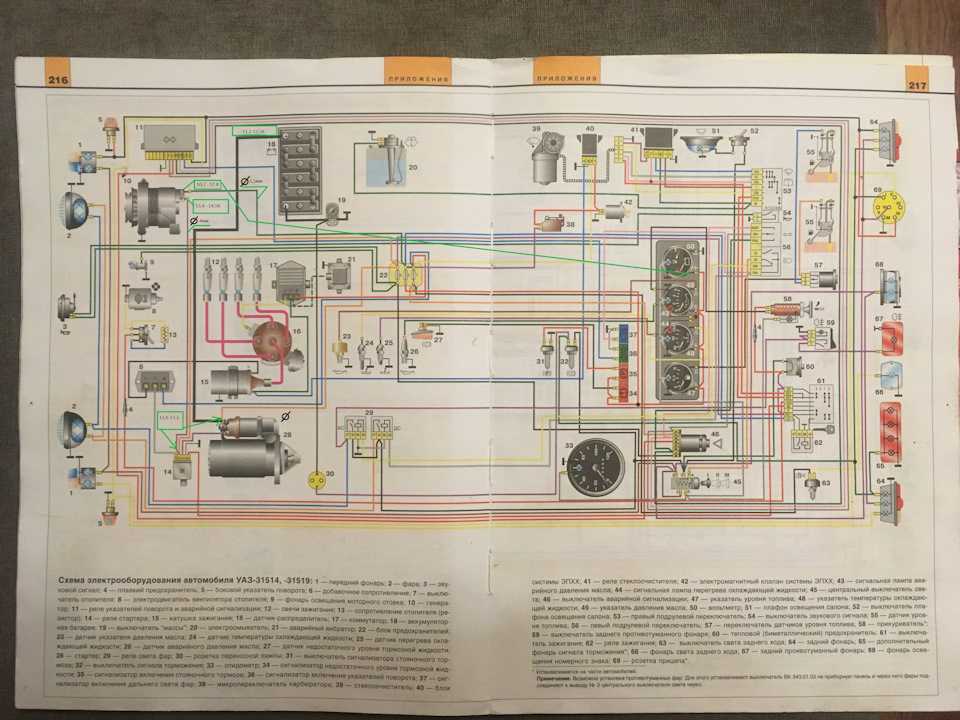

Схема электрооборудования УАЗ «Hunter» с впрыском топлива:
Схема электропроводки УАЗ Хантер выполнена по принципу одного проводника, вторым выступает корпус автомобиля. Электрические цепи, управляющие силовой установкой с несколькими проводниками, на остов замыкание идёт только через электронный блок. Связь с другими потребителями происходит посредством замка зажигания. В составе комбинированного выключателя точка взаимодействия и механизм предотвращающий воровство. Контур безопасен, поскольку значение бортового напряжения не превышает двенадцати вольт.
Консоль машины оборудована устройствами размыкания дорожного света и фонарей против тумана. Кроме того, предусмотрены регуляторы режима работы электрического вентилятора печки. В единый блок, расположенный на переключателях под рулём автомобиля объединены: фары, лампы поворота, очистители стекла, брызгалка очистительной жидкости. Устройства, потребляющие больше мощности, подключаются через реле электромагнитов.
Схема соединения управления мотором ЗМЗ-5143.10:
Меры предосторожности
Автомобиль УАЗ Хантер, электрическая схема которого при неверной эксплуатации выходит из строя, требует выполнения правил безопасности.
- Манипуляции с машиной, связанные с электрическим оборудованием, проводятся со снятой батареей аккумулирующей энергию. Отключение и включение аккумулятора в цепь проводится в обязательном порядке при де активированном возбуждении;
- Контроль цепей проводится без замыкания проводников на корпус, кроме того, проверка исправности оборудования методом «искры» запрещена, поскольку приведёт к поломке некоторых блоков;Используются только предохранительные элементы установленного образца;Замена предохранителей проводится приборами не из металла, что бы избежать соединения точек электрической цепи с разным потенциалом;Нельзя снимать батарею с работающей силовой установки, это выведет из строя регулятор напряжения и другие элементы;
- Нельзя касаться проводников с высокой степенью электрического потенциала на заведенном моторе;Исключена проверка диодов блока выпрямления омметром, а так же лампой контроля, питание которых больше 12В без отключения изделий от генерирующего устройства;Противодействие прохождению тока изоляционным слоем катушки статора генерирующего устройства проверяется на изделии, демонтированном с машины и отключенном от блока выпрямления;
- Манипуляции со сварочным аппаратом на борту UAZ «Hunter» проводится с предварительным отключением проводников от аккумулятора, а так же отключением выводов генерирующего устройства и контроллера;
- При зарядке аккумуляторной батареи изделие отключается от автомобиля.
Взаимосвязь мотора и схемы
При выпуске автомобиля, конструкторы снабдили УАЗ «Hunter» тремя видами силовых установок. Такой ход позволил выбрать автомобиль, удовлетворяющий запросам потребителя. Однако применяемый ход, внес изменения в электрическую схему автомобиля. Так, электросхема УАЗ Хантер дизель отличается, в сравнении с бензиновым агрегатом. Кроме того, применяемая на моторах электроника раньше не использовалась.
Мотор УМЗ-4213:
На машину устанавливают:
- Блок, управляющий электронным зажиганием;
- Электронная начинка, управляющая мотором;
- Датчики считывания показателей мотора;
- Электронные механизмы исполнения.
Модель мотора | УМЗ-4213 | ЗМЗ-409.10 | ЗМЗ-5143.10 |
Тип мотора | Бензин (инжектор) | Бензин (инжектор) | Дизель |
Объём мотора, (л) | 2,890 | 2,693 | 2,235 |
Мощность мотора, (л. с.) | 104 | 128 | 98 |
Цилиндры, (шт) | 4 | ||
Камера, расположение | ряд | ||
Камера, сечение, (мм) | 100 | 95,5 | 87 |
Ход вытеснителя, (мм) | 92 | 94 | 94 |
Сжатие | 8,2 | 9,0 | 19,5 |
Технологические решения облегчили диагностику и обновление автомобиля. Стоит отметить вклад, внесённый электронной системой, управляющей двигателем. Главную задачу в узле выполняет электронный контроллер. Ошибки в работе силовой установкой фиксируются и в виде цифрового кода передаются на устройство считывания.
Считывание информации происходит через разъём диагностики. Подключение прибора и последующая расшифровка кода, даёт представление о том, где произошел сбой и как устранить поломку. Выполнение диагностики подразумевает выполнение манипуляций.
Диагностический разъём УАЗ:
- Алгоритм действий следующий:
- Установить ключ зажигания в положение «выключено»;
- Снимаем аккумулятор с автомобиля на 10-15 секунд. Запускается режим «самостоятельной диагностики» контроллера;
- Подсоединяем аккумулятор обратно к автомобилю;
- Запускаем мотор, даём поработать шестьдесят секунд;
- Соединяем выводы диагностического разъёма отдельным проводником, это активирует режим «самостоятельной диагностики»;
Генерирующее устройство Bosch 6 003 GB5011:
Подтверждением включения будет код «12», выведенный три раза на устройстве считывания, последующие коды — зафиксированные ошибки.
Для питания автомобиля и зарядки аккумулятора используются новые генерирующие электрический ток устройства. На начальной стадии схема электропроводки УАЗ Хантер инжектор 409 двигатель включала изделие «Iskra», дизельный мотор имел «Bosch 6 003 GB5011». Поскольку схемы генерирующих устройств отличаются, разъёмы и применяемые проводники под капотом автомобиля так же отличаются. В последних моделях производитель начал устанавливать генерирующее устройство собственной конструкции (9422.3701).
Салон автомобиля
Изменения коснулись и салона автомобиля, сделав модификацию привлекательной и способной конкурировать с автомобилями аналогичных производителей. Поменялась обивка, приборная панель, а так же электрическая схема салона.
УАЗ «Hunter», панель приборов:
Изменения произошли:
- Установлена новая, информативная панель приборов;
- Установлены электрические подъёмники стекол;
- Схема электрооборудования УАЗ Хантер 315195 инжектор включает реле, защищающее впрыск топлива.Установлен электрический очиститель стекла и задней двери;
- Применяются плавкие предохранители нового типа, защищающие двадцать шесть автомобильных цепей.
УАЗ 31519 | Схемы электрооборудования
УАЗ 31519
Сервисное обслуживание и эксплуатация
Руководства → УАЗ → 31519 (Хантер)
18.0 Схемы электрооборудования
Схема 1. Соединения системы управления двигателем мод. ЗМЗ-5143.10 Схема 2. Соединения системы управления двигателем мод. ЗМЗ-409 (Евро-2) Схема 3. Соединения системы управления двигателем мод. ЗМЗ-409 (Евро-0) Схема 4. Электрооборудование автомобилей мод. 31519-095, 31519-195 Схема 5. Электрооборудование автомобилей мод. 315195-025, 315195-125 Схема 6. Электрооборудование автомобилей м…
18.1 Схема 1. Соединения системы управления двигателем мод. ЗМЗ-5143.10
1 — электронный блок управления двигателем; 2 — датчик положения коленчатого вала; 3 — датчик положения рычага ТНВД; 4 — клапан останова топливоподачи; 5 — датчик температуры охлаждающей жидкости; 6 — электромагнитный клапан управления рециркуляцией; 7 — соединительная колодка; 8 — аккумуляторная батарея; 9 — диагностический разъем; 10 — реле топливоподкачивающего насоса; 11 — электрический то…
18.2 Схема 2. Соединения системы управления двигателем мод. ЗМЗ-409 (Евро-2)
1 — аккумуляторная батарея; 2 — выключатель (замок) зажигания; 3, 29 — плавкие предохранители; 4 — диагностическая колодка; 5 — электронный блок управления двигателем; 6, 7, 8, 9 — топливные форсунки; 10 — регулятор холостого хода; 11, 12 — катушки зажигания; 13, 14, 15, 16 — свечи зажигания; 17 — комбинация приборов; 18 — тахометр; 19 — сигнальная лампа ; 20 — датчик температуры воздуха во вп.
18.3 Схема 3. Соединения системы управления двигателем мод. ЗМЗ-409 (Евро-0)
1 — аккумуляторная батарея; 2 — выключатель (замок) зажигания; 3, 31 — плавкие предохранители; 4 — диагностическая колодка; 5 — электронный блок управления двигателем; 6, 7, 8, 9 — топливные форсунки; 10 — электромагнитный клапан продувки адсорбера; 11 — регулятор холостого хода; 12, 13, 15, 17 — свечи зажигания; 14, 16 — катушки зажигания; 18 — комбинация приборов; 19 — тахометр; 20 — сигналь…
18.4 Схема 4. Электрооборудование автомобилей мод. 31519-095, 31519-195
1 — фонарь передний правый; 2 — фара правая; 3 — фара противотуманная правая; 4 — сигнал звуковой; 5 — фара противотуманная левая; 6 — фара левая; 7 — фонарь передний левый; 8 — генератор; 9 — датчик температуры охлаждающей жидкости; 10 — датчик аварийного давления масла; 11 — датчик давления масла; 12 — датчик аварийной температуры охлаждающей жидкости; 13 — электроомыватель; 14 — выключатель. ..
18.5 Схема 5. Электрооборудование автомобилей мод. 315195-025, 315195-125
1 — правый передний фонарь; 2 — правая фара; 3 — правая противотуманная фара; 4 — сигнал звуковой; 5 — левая противотуманная фара; 6 — левая фара; 7 — левый передний фонарь; 8 — генератор; 9 — датчик температуры охлаждающей жидкости; 10 — датчик аварийного падения давления масла; 11 — датчик давления масла; 12 — датчик аварийной температуры охлаждающей жидкости; 13 — электроомыватель; 14 — вык…
18.6 Схема 6. Электрооборудование автомобилей мод. 315195-023, 315195-123
1 — правый передний фонарь; 2 — правая фара; 3 — левая противотуманная фара; 4 — звуковой сигнал; 5 — правая противотуманная фара; 6 — левая фара; 7 — левый передний фонарь; 8 — генератор; 9 — датчик температуры охлаждающей жидкости; 10 — датчик аварийного давления масла; 11 — датчик давления масла; 12 — датчик аварийной температуры охлаждающей жидкости; 13 — электроомыватель; 14 — выключатель.
