Как устроен передний мост автомобилей УАЗ «Хантер»

В 2003 году на смену легендарному УАЗ-469 (3151) пришёл UAZ Hunter. Новая модель сохранила утилитарный вид своего предшественника, но имела принципиально новую платформу, главной особенностью которой стали более долговечные и надёжные мосты “Спайсер”. Разберёмся, как устроен передний мост УАЗ этого типа, чем он отличается от предыдущих конструкций.

Схема переднего моста “Спайсер” на УАЗ.

Устройство переднего моста “Спайсер” на УАЗ

Итак, задолго до появления “Хантера” автомобили Ульяновского автозавода комплектовались двумя типами передних мостов — с одноступенчатой главной передачей (они же “гражданские” или “Тимкен”) и с бортовой передачей (они же “П-образные”, “военные”, “редукторные”). Конструкция “военных” узлов имела ряд отличительных особенностей, которые давали преимущества при эксплуатации уазика в тяжёлых условиях:

бортовые редукторы, увеличивающие клиренс авто;
распределение крутящего момента между редукторами и главной парой;
главная пара с меньшим количеством зубьев, которые имели большой размер, что делало такие мосты более надёжными;
“тяговитое” передаточное число — 5,38;
задний карданный вал под “П-образные” узлы был на 1 см короче, чем под “Тимкен”.

Подробности здесь: отличие военных мостов уаз от гражданских

Впервые мост “Спайсер”, названный в честь американского конструктора и владельца Spicer Manufacturing Company Кларенса Спайсера, появился на УАЗ-3162 “Симбир”, который впоследствии был модифицирован, а новая модель получила звучное имя “Patriot”. С тех пор “Спайсер” устанавливали на все последующие автомобили УАЗ, такие как “Хантер”, “Пикап”, “Карго”.

Передний мост типа “Спайсер”, установленный на современные машины УАЗ, — комбинированный, то есть и ведущий, и управляемый. Это жёсткая пустотелая балка с размещёнными в ней дифференциалом и гипоидной передачей. Крутящий момент передаётся через полуоси от главной передачи на передние ступицы.

Это Вас заинтересует: включение переднего моста уаз буханка

Полуось на этом типе моста — это единая деталь, которая комплектуется ШРУС типа “Бирфильд”. Шарниры этого типа значительно компактнее тех, что установлены на “гражданских” мостах, они эффективнее работают при больших углах, а также передают больший крутящий момент. К слову, вышеупомянутые ШРУС сейчас устанавливаются и на мосты “Тимкен”, которые до сих пор используются на некоторых фургонах и внедорожниках УАЗ. Такие мосты принято называть гибридными.

Вам будет интересно почитать здесь: замена шруса уаз патриот

Передний и задний мост на УАЗ типа “Спайсер” имеет ряд преимуществ перед “гражданскими” аналогами. Отметим важные:

Неразъёмный картер, а значит более жёсткая конструкция.
Простой доступ к агрегатам внутри. Чтобы провести ремонт переднего или заднего моста УАЗ, достаточно снять крышку.
Не менее 200 тыс. км — ресурс узла.
Косозубая раздаточная коробка менее шумная и более надёжная, чем прямозубая. Поскольку передний мост и пониженная передача включаются одним рычагом, управление раздаткой стало проще.

Интересный материал тут: раздатка уаз хантер

С 2003 года Ульяновский автозавод использует собственные производственные мощности для выпуска двух видов мостов “Спрайсер” с передаточным числом 4,111 или 4,625:

узкие (колея 1445 мм) для “Хантера”;
широкие (колея 1600 мм) для “Патриота”, “Карго”, “Пикапа”.

На уазики, которые работают на бензине, устанавливают мосты с передаточным числом 4,111, а на “дизели” идут “Спайсеры” с передаточным числом 4,625.

Техническое обслуживание

Чтобы мост не заклинил из-за преждевременного износа зубьев шестерён, надо следить за подшипниками ведущей шестерни — там ни в коем случае не должен появиться осевой зазор. Заметить зазор просто, надо прокачать ведущую шестерню за фланец крепления карданного вала.

Интересный материал тут: замена крестовины карданного вала уаз патриот

Чтобы устранить осевой зазор, надо подтянуть гайку фланца. Проводите регулировку переднего / заднего моста УАЗ типа “Спайсер” осторожно, основная задача — не перетянуть. Поскольку у гайки есть кернение в паз резьбовой части шестерни, подтянуть её в исходном положении может не получиться. Отпустите гайку на 0,5-1 оборот, а затем снова затяните до устранения зазора и закерните.

Полезный материал здесь: хвостовик уаз

Осевой зазор ведомой шестерни главной передачи устраняется подтяжкой гайки подшипника дифференциала. Для этого потребуется снять стопорную пластину.

Передний мост типа “Спайсер” на УАЗе “Хантер” и других моделях — управляемый. Развал у передних колёс в вертикальной плоскости (нерегулируемый), схождение — в горизонтальной.

Развал влияет на износ шин. Небольшой положительный развал (2-3°), очевидно не сильно повлияет на изнашиваемость шин, зато при износе шкворней, балки моста и вкладышей довольно быстро перейдёт в отрицательную сторону, что приведёт к ухудшению поворачиваемости колёс.

Вам будет интересно почитать здесь: как подтянуть шкворня на уаз

А вот здесь уже будут и шины изнашиваться, и управлять автомобилем будет гораздо сложнее. Чтобы предотвратить (или устранить) негативные последствия развала, колёса следует устанавливать со схождением.

Главное в рутинном ТО передних мостов “Спайсер” — поддерживать установленный уровень масла в картере и вовремя его менять. Ещё важно контролировать состояние уплотнителей и креплений узла, а также своевременно устранять осевые зазоры в подшипниках ведущей шестерни и дифференциала.

Уазовладельцы, а какой тип переднего моста на вашем УАЗе и пробовали ли вы заменить “гражданский” мост на “военный”?

Вам будет интересно почитать здесь: передний мост уаз патриот

Устройство переднего моста УАЗ-3741, УАЗ-3962, 3909, 2206, 3303

Передний мост автомобилей вагонной компоновки моделей УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303 — ведущий. Картер, главная передача и дифференциал переднего моста не отличаются от соответствующих деталей и узлов заднего моста. Все операции разборки, сборки, обслуживания и регулировка такие же, как и для заднего моста.

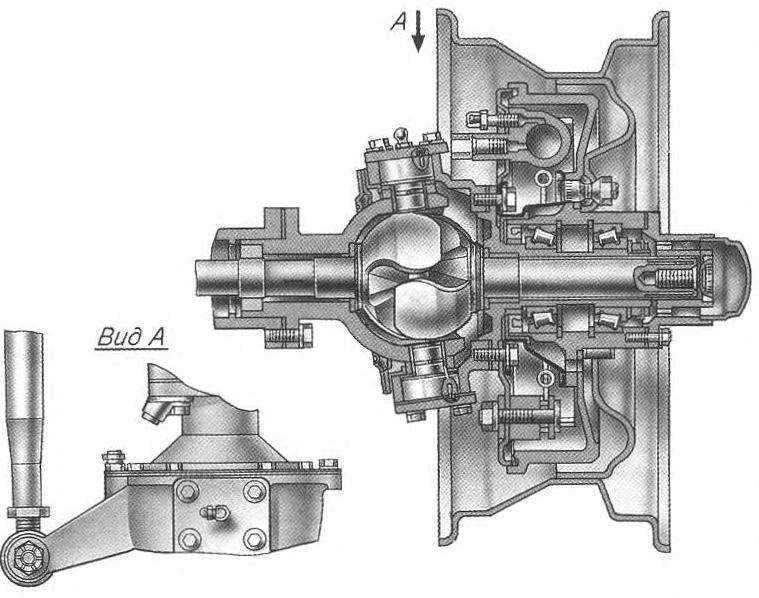

Устройство поворотного кулака переднего ведущего моста УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303.

К кожуху полуоси пятью болтами крепится шаровая опора с запрессованными в нее втулками шкворней. На шаровой опоре с помощью двух шкворней установлен корпус поворотного кулака. Шкворни поворотного кулака устанавливаются с предварительным натягом вдоль их общей оси, величина которого составляет 0,02-0,10 мм. От проворачивания в корпусе поворотного кулака шкворни стопорятся штифтами.

Регулировку предварительного натяга надо производить прокладками, устанавливаемыми вверху — между рычагом поворотного кулака (слева) или накладкой (справа) и корпусом поворотного кулака, внизу — между накладками и корпусом поворотного кулака. Для смазки верхних шкворней и добавления смазки в шаровую опору на рычаге поворотного кулака (слева) и на верхней накладке шкворня (справа) установлены пресс-масленки. Нижние шкворни смазываются смазкой, поступающей самотеком из шаровой опоры.

Внутри поворотного кулака установлен шарнир равных угловых скоростей (ШРУС). Конструкция шарнира обеспечивает одинаковые угловые скорости ведущего и ведомого валов независимо от угла между ними. Шарнир состоит из двух вилок, в криволинейных канавках которых расположены четыре шарика. В центральных гнездах вилок расположен пятый шарик, который является установочным и служит для центрирования вилок. От продольного перемещения шарнир ограничен упорной шайбой.

Муфта отключения колес переднего ведущего моста УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303.

Внутренняя ведущая вилка ШРУС соединена шлицами с полуосевой шестерней дифференциала. На ведомом конце кулака шарнира установлено устройство для отключения передних колес автомобиля, которое состоит из подвижной муфты, установленной на шлицах, и болта с пружиной и шариком. Наружными шлицами подвижная муфта соединяется с внутренними шлицами ведущего фланца, закрепленного болтами к ступице колеса.

Для уменьшения износа деталей переднего ведущего моста и экономии топлива при эксплуатации автомобиля по дорогам с твердым покрытием вместе с выключением переднего ведущего моста целесообразно отключать и ступицы передних колес.

Для чего снять защитный колпак и вывинчивая болт, установить муфту в положение, когда сигнальная кольцевая канавка на ее поверхности расположится в одной плоскости с торцом фланца. Установив муфту в требуемом положении, завинтить защитный колпак. Включение колеса производится завинчиванием болта с надежной его затяжкой.

На некоторых автомобилях УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303 возможна установка другой по конструкции муфты отключения передних колес 31512-2304210. Для выключения колес необходимо повернуть диск муфты против часовой стрелки до упора, совместив при этом указатель с надписью «4×2». Включение производить поворотом диска по часовой стрелке до упора, совместив при этом указатель с надписью «4×4».

Операции по включению и отключению муфты необходимо производить на обоих колесах переднего ведущего моста одновременно. Включение переднего моста при отключенных с помощью муфт колесах не допускается.

Обслуживание переднего моста УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303.

При осмотре поворотных кулаков надо обращать внимание на исправность регулировочных болтов, упоров-ограничителей поворота колес и надежность их стопорения. Величина угла поворота правого колеса — вправо, а левого — влево должна быть не более 27 градусов. Увеличенный угол поворота колес приводит к разрушению шарниров поворотных кулаков.

Регулировка затяжки шкворней поворотного кулака переднего моста.

Регулировка затяжки шкворней поворотного кулака на заводе производится с предварительным натягом вдоль их общей оси, причем сверху и снизу устанавливают одинаковое количество прокладок. При износе трущихся поверхностей предварительный натяг исчезает и образуется осевой зазор между торцами шкворней и опорными кольцами шаровой опоры. Этот зазор устраняют снятием сверху и снизу одинакового количества регулировочных прокладок. Разность между суммарными толщинами верхних и нижних прокладок не должна превышать 0,1 мм.

Регулировка схождения колес переднего моста.

Регулировка схождения колес производится при нормальном давлении в шинах таким образом, чтобы размер А, замеренный по средней линии боковой поверхности шин спереди, был на 1,5-3,0 мм меньше размера В сзади. Проверку схождения колес можно производить по наружным или по внутренним поверхностям шин.

Проверку схождения колес по наружным поверхностям необходимо производить на специальном стенде. При этом надо найти точки равного бокового биения шин и расположить их в горизонтальной плоскости. В противном случае, в следствии значительного бокового биения шин, схождение будет отрегулировано неправильно.

Определение схождения передних колес по внутренним поверхностям шин необходимо производить при отсутствии специального стенда. Для этого установить автомобиль на смотровую яму с положением колес для движения по прямой. Штангой с подвижной линейкой замерить расстояние между внутренними поверхностями шин сзади, примерно на высоте центра колеса. Штангу при этом устанавливать горизонтально, а точки касания штанги к шинам отмечать мелом.

Затем перекатить автомобиль вперед или назад на такую величину, при которой отмеченные на шинах точки оказываются спереди на той же высоте, и замер между отмеченными точками повторяется. Разница между первым и вторым замерами дает величину схождения колес.

В случае необходимости регулировку схождения колес необходимо производить изменением длины тяги рулевой трапеции путем вращения штуцера после предварительного ослабления контргаек, имеющих левую и правую резьбу. После регулировки контргайки затянуть.
