Турбокомпрессор принцип работы: Принцип работы турбокомпрессора автомобиля

Содержание

Принцип работы турбокомпрессора | robals.ru

Для получения более четкого представления о принципе работы турбокомпрессора, необходимо ознакомиться с системой функционирования двигателя внутреннего сгорания. На сегодняшний день, большинство дизельных легковых и грузовых автомобилей оснащаются 4-х тактными поршневыми двигателями, работа контролируется при помощи впускных и выпускных клапанов. Каждый рабочий цикл состоит из 4 тактов при 2 полных оборотах коленвала.

Впуск – при движении поршня вниз, воздух (в дизельном двигателе) или смесь топлива и воздуха (в бензиновом двигателе) проходит через открытый впускной клапан.
Компрессия – происходит сжатие горючей массы.
Расширение – смесь воздуха и топлива воспламеняется при помощи свечей (бензиновый двигатель), дизельное топливо впрыскивается под давлением и воспламенение происходит произвольно.
Выпуск – при движении поршня вверх, выпускаются выхлопные газы.

Данные принципы работы предоставляют следующие пути увеличения эффективности работы двигателя:

Увеличение объема
Увеличение скорости работы двигателя
Турбокомпрессия

Увеличение объема

Увеличение объема обеспечивает увеличение мощности двигателя, так как увеличение камеры сгорания позволяет нагнетание большего объема воздуха и большее колличество сжигаемого топлива. Увеличение объема может быть достигнуто путем увеличения колличества цилиндров или увеличения объема каждого цилиндра. В целом, увеличения объема приводит к увеличению массы двигателя. Этот способ не обеспечивает значительных преимушеств по уровню выбросов и потреблению топлива.

Увеличение скорости работы двигателя

Другим способом увеличения мощности двигателя является увеличение скорости работы двигателя. Увеличение скорости проводится путем увеличения колличества ходов поршня на единицу времени. Однако, по техническим причинам этот способ имеет жесткие ограничения. Увеличение скорости работы двигателя приводит к увеличению потерь при накачивании и других операциях, что вызывает падение эффективности работы.

Турбокомпрессия

При применении двух первых способов, двигатель обеспечивается только собственным нагнетанием. Воздух для сгорания проходит прямо в цилиндр во время впускного такта. При использовании турбокомпрессора, воздух, поступающий в камеру сгорания предварительно сжимается. В двигатель поступает тот же объем воздуха, однако, более высокое давление обеспечивает прохождение большего колличества воздушной массы, что позволяет увеличить объем сжигаемого топлива. Таким образом, при использовании турбокомпрессора, мощность двигателя увеличивается по отношению к его объему и колличеству потребляемого топлива.

Охлаждение нагнетаемого воздуха

В ходе компрессии, нагнетаемый воздух нагревается до 180 С. При охлаждении, плотность воздуха увеличивается,что позволяет увеличить объем нагнетаемого воздуха.

Охлаждение нагнетаемого воздуха является одной из немногих мер по увеличению мощности двигателей внутреннего сгорания, которые положительно влияют на уровень потребления топлива и уровень выброса вредных веществ. Снижение температуры входящего воздуха обеспечивает снижение температуры сгорания и, таким образом, снижение колличества вырабатываемого NO (x). Увеличение плотности воздуха снижает расход топлива и уровень загрязнения окружающей среды.

Существуют два типа турбокомпрессии – механическая турбокомпрессия и компрессия выхлопных газов.

Механическая турбокомпрессия

При механической турбокомпрессии, воздух сжимается при помощи компрессора, приводимого от двигателя. Однако, часть получаемого увеличения мощности уходит на привод компрессора. В зависимости от размера двигателя, мощность, необходимая для привода компрессора составляет от 10 до 15% от общей выработки двигателя. Таким образом, при сравнении с обычным двигателем такой же мощности, двигатель с механической турбокомпрессией имеет повышенный расход топлива.

Турбокомпрессия выхлопных газов

При использовании компрессии выхлопных газов, энергия газа, которая не используется в обычных условиях, направлена на привод турбины. Компрессор находится на одном валу с турбиной и обеспечивает забор, сжатие и подачу воздуха в камеру сгорания. В этом случае механичекие соединения с двигателем отсутствуют.

Преимущества турбокомпрессии выхлопных газов

По сравнению с обычным двигателем такой же мощности, турбодвигатель имеет меньший расход топлива, так как часть энергии выхлопных газов способствует увеличению мощности двигателя. Меньший объем двигателя сокращает термические и др. потери.
Турбодвигатель имеет значительно лучшее соотношение веса к мощности, т.е. Kw / кг.
Необходимая площадь двигательного отсека турбодвигателя меньше, чем у обычного двигателя.
При использовании турбодвигателя, возможно дальнейшее улучшение характеристик крутящего момента для поддержания мощности, близкой к максимальной при очень низкой скорости двигателя, что позволяет избежать частого переключения скоростей при езде в гористой местности.
Турбодвигатели имеют значительно лучшие характеристики работы в условиях высокогорья. В условиях пониженного давления обычный двигатель теряет значительную часть мощности. В противоположность, рабочие характеристики турбодвигателя улучшаются вследствие увеличения разницы между постоянным давлением вверх по соединениям турбины и пониженным внешним давлением у входа турбины. Низкая плотность воздуха у входа компенсируется, обеспечивая почти нулевую потерю мощности.
Так как турбодвигатель имеет меньшие размеры, а соответственно и площадь шумовыделяющей поверхности, его шумовые характеристики лучше, чем у обычных двигателей.
В данном случае, турбокомпрессор действует как добавочный глушитель.

Вас может заинтересовать наша продукция

Возврат к списку

Принцип работы турбины. Принцип работы турбокомпрессора.

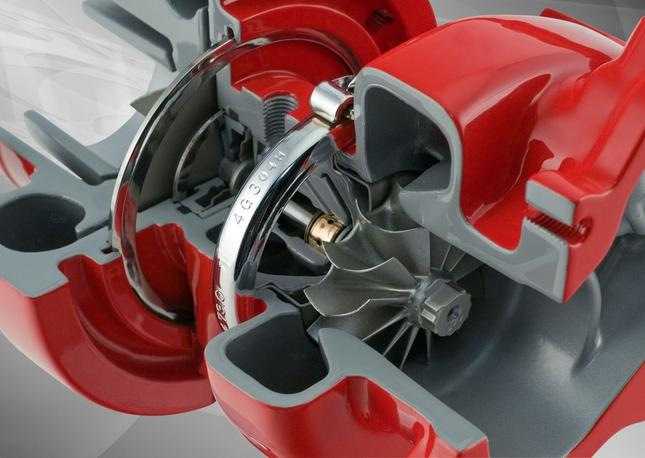

Турбокомпрессоры состоят из турбины и колеса центробежного нагнетателя (компрессора), установленных на общем валу. Для вращения турбины используется энергия отработавших газов, воздействующих на ее лопатки. Вращение турбины приводит в действие компрессор, который, в свою очередь, засасывает окружающий воздух, сжимает его и подает в цилиндры двигателя. Частота вращения ротора турбокомпрессора не зависит от частоты вращения коленчатого вала двигателя, но она в значительной степени определяется балансом энергии, получаемой турбиной и отдаваемой компрессору.

Различные области применения турбокомпрессоров требуют применения различных вариантов их конструкций. Однако практически все турбокомпрессоры имеют одни и те же элементы: ротор в сборе, который в сочетании с корпусом подшипника образует так называемый сердечник (картридж), а также кожух компрессора.

Турбокомпрессор, приводимый в действие отработавшими газами:
1 — кожух компрессора;
2 — колесо компрессора;
3 — кожух турбины;
4 — ротор;
5 — корпус подшипника;
6 — поступление отработавших газов;
7 — выход отработавших газов;
8 — вход атмосферного воздуха;
9 — выход сжатого воздуха;
10 — подача масла;
11 — выход масла

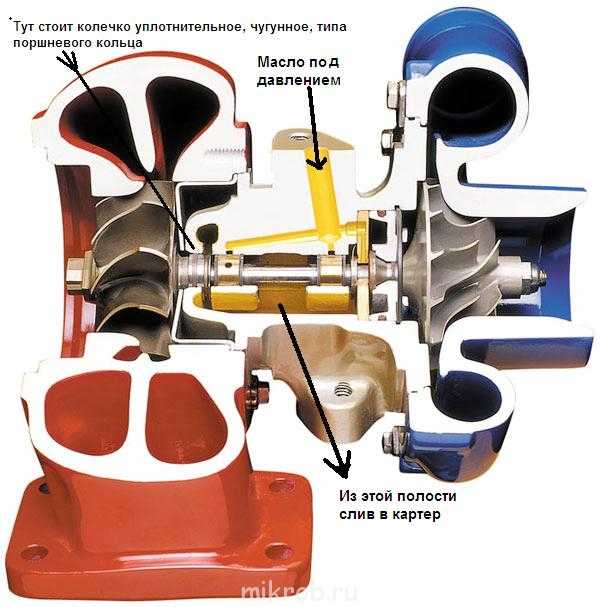

Уплотнительные кольца, устанавливаемые со стороны входа и выхода, служат для герметизации масляной камеры, расположенной вне корпуса подшипника.

В особых случаях качество уплотнения может быть улучшено установкой воздухоуловителя или торцевого уплотнения с графитовыми прижимными элементами (со стороны компрессора). В основном применяются подшипники скольжения, которые установлены радиально и имеют двойные гладкие вкладыши плавающего типа или неподвижные гладкие вкладыши, в то время как для обеспечения осевой опоры используются вкладыши с клинообразной поверхностью. Подшипники турбокомпрессора смазываются моторным маслом системы смазки двигателя. Корпус подшипника не имеет дополнительных охлаждающих устройств. Поддержание температур ниже критических значений осуществляется применением теплового экрана и теплоизоляцией корпуса подшипника.

Жидкостное охлаждение корпусов подшипников применяется в том случае, если температура отработавших газов превышает 850°С.

Кожух компрессора обычно изготавливается методом литья из алюминия. В кожух может быть вмонтирован перепускной воздушный клапан. Такие клапаны используются исключительно в наддувных двигателях с искровым зажиганием для предотвращения повышения давления компрессором, когда происходит быстрый сброс нагрузки двигателя.

Для изготовления кожухов турбин используются сплавы сортов от GGG 40 до NiResist Д5 (в зависимости от температуры отработавших газов). Турбокомпрессоры, используемые на двигателях грузовых автомобилей, содержат кожух турбины, в котором два газовых потока объединяются непосредственно перед попаданием на лопатки турбины. Эта конструкция кожуха применяется при организации получения импульсного наддува, когда давление отработавших газов дополняется их кинетической энергией.

При работе турбокомпрессора с постоянным давлением на турбину поступает только энергия отработавших газов и поэтому может быть применена турбина, кожух которой имеет окно для впуска отработавших газов. Такая конструкция особенно распространена на судовых двигателях при использовании турбин с жидкостным охлаждением. Турбокомпрессоры мощных двигателей часто имеют перед турбиной кольцевое сопло. Такое сопло обеспечивает получение равномерного и неразрывного потока газа, поступающего на лопатки турбины с одновременной возможностью проведения тонкой регулировки расхода газа.

Турбокомпрессоры этого типа, устанавливаемые на легковых автомобилях, обычно имеют однопоточные кожухи турбин. Если двигатель такого автомобиля работает в широком диапазоне частот вращения, то необходимы механизмы управления турбокомпрессором, поддерживающие давление наддува на относительно постоянном уровне во всем рабочем диапазоне. Обычно направляют часть отработавших газов от двигателя в обход турбины компрессора посредством управляющего механизма, выполненного в виде перепускного клапана или заслонки.

Такой механизм имеет пневматический привод. При использовании средств микроэлектроники управление давлением наддува может выполняться в функции программируемых режимов работы двигателя. Перспективные управляющие механизмы будут электро-или электронноприводными.

Энергия отработавших газов может быть использована более эффективно при применении управляющих систем, например, турбины с изменяемой геометрией лопаток.

Такие конструкции получили наибольшее признание, т. к. они сочетают в себе широкий диапазон управляющих функций и высокий к.п.д.

Установку угла расположения лопаток осуществляет поворотное регулировочное кольцо. Лопатки могут поворачиваться на требуемый угол специальными кулачками или рычагами. Пневматические исполнительные устройства могут работать как от источника отрицательного (вакуум), так и положительного давления. Микроэлектронная система управления обеспечивает оптимальное давление наддува на всем рабочем диапазоне ДВС.

В двигателях легковых автомобилей небольшой мощности нашли применение турбины с золотниковым регулированием (VST). Турбина VST работает аналогично турбине с неизменной геометрией, с той разницей что первоначально открывается один из двух каналов золотника. При достижении максимально допустимого давления наддува золотник, непрерывно перемещаясь в осевом направлении, открывает второй канал. Каналы выполнены так, чтобы наибольшая часть потока отработавших газов направлялась к турбине. Оставшаяся часть отработавших газов, за счет дальнейшего перемещения регулирующего золотника, направляется в обход крыльчатки компрессора внутри турбонагнетателя.

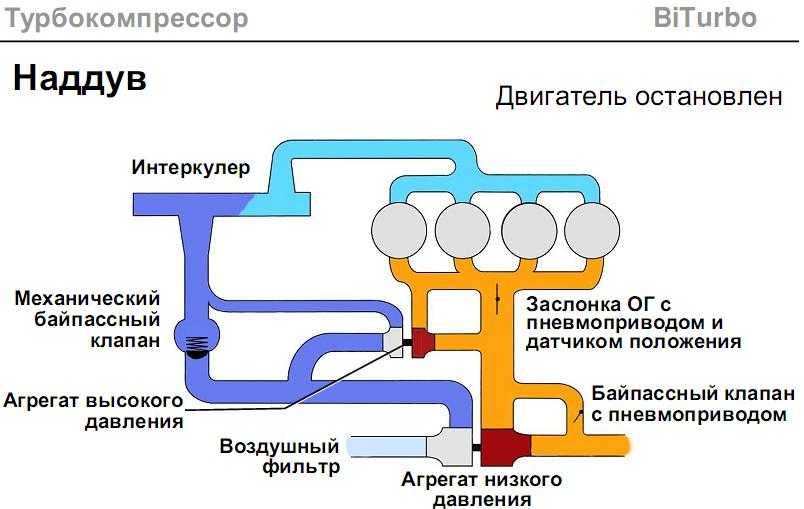

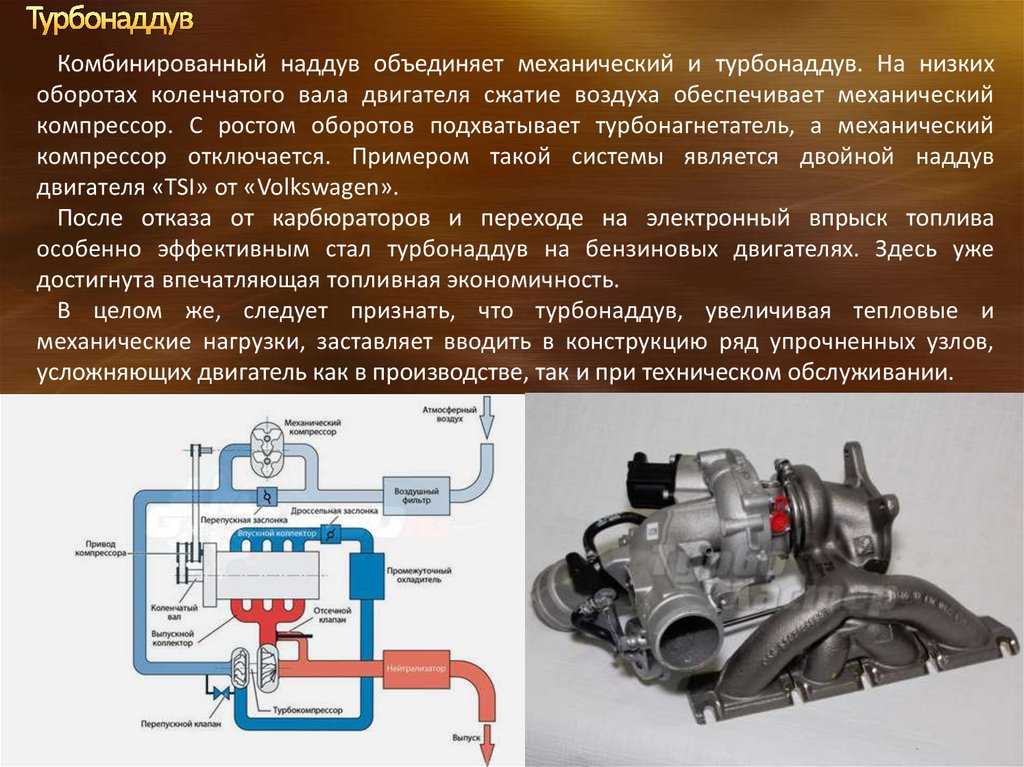

О новейших технологиях турбонаддува, последовательном и параллельном наддуве и турбинах с изменяемой геометрией читайте в нашей статье «системы турбонаддува Ауди и Фольксваген» в разделе «технологии».

Как работают турбокомпрессоры? | Кто изобрел турбокомпрессоры?

Вы здесь: Домашняя страница > Транспорт > Турбокомпрессоры

Дом
индекс А-Я
Случайная статья
Хронология
Учебное пособие
О нас
Конфиденциальность и файлы cookie

Криса Вудфорда. Последнее обновление: 29 сентября, 2022.

Идеального изобретения не бывает: всегда можно сделать что-то лучше, дешевле, более эффективным или более экологичным. Возьмите внутреннюю двигатель внутреннего сгорания. Вы можете подумать, что это замечательно, что машина приводимый в действие жидкостью, может швырнуть вас по шоссе или ускорить небо во много раз быстрее, чем вы могли бы путешествовать в противном случае. Но это всегда можно построить двигатель, который будет двигаться быстрее, дальше или потреблять меньше топливо. Один из способов улучшить двигатель — использовать турбокомпрессор —а пара вентиляторов, которые используют мощность выхлопных газов в задней части двигателя, чтобы втиснуть больше воздух в переднюю часть, доставляя больше «крутости», чем в противном случае получить. Мы все слышали о турбинах, но как именно они работают? Давайте посмотри внимательнее!

Фото: Безмасляный турбокомпрессор, разработанный НАСА. Фото предоставлено Исследовательский центр Гленна НАСА (НАСА-GRC).

Содержание

Что такое турбонагнетатель?
Как работает турбокомпрессор?
Как работает турбокомпрессор — более подробно
Откуда берется дополнительная мощность?
Сколько дополнительной энергии вы можете получить?
Преимущества и недостатки турбокомпрессоров
Кто изобрел турбокомпрессор?
Узнать больше

Что такое турбокомпрессор?

Вы когда-нибудь наблюдали, как мимо вас проносятся машины, из выхлопных труб которых вырываются сажевые выхлопы? Очевидно, что выхлопные газы вызывают загрязнение воздуха, но это гораздо меньше. очевидно, что они тратят энергию впустую в то же время. Выхлоп смесь горячих газов, выбрасываемых со скоростью и всей энергией, содержит — тепло и движение (кинетическую энергию) — бесполезно исчезает в атмосфере. Было бы неплохо, если бы двигатель можно ли как-то использовать эту ненужную мощность, чтобы машина ехала быстрее? Это именно то, что делает турбокомпрессор.

Фото: Типичный автомобильный турбокомпрессор использует пару вентиляторов в форме улитки, как этот. Здесь вы видите Garrett GT2871R, который вот-вот будет установлен на двигатель Pontiac G8. Фото Райана С. Делкора предоставлено ВМС США.

Автомобильные двигатели вырабатывают энергию, сжигая топливо в прочных металлических банках, называемых цилиндрами. Воздух входит каждый цилиндр, смешивается с топливом и сгорает с небольшим взрывом который выталкивает поршень, вращая валы и шестерни, которые вращают колеса автомобиля. Когда поршень вдавливается обратно, он нагнетает отработанный воздух. и топливная смесь выходит из цилиндра в виде выхлопа. Количество энергии автомобиль может производить напрямую зависит от того, как быстро он сжигает топливо. у вас больше цилиндров и чем они больше, тем больше топлива машина может гореть каждую секунду и (по крайней мере теоретически) тем быстрее она можешь идти.

Один из способов увеличить скорость автомобиля — добавить больше цилиндров. Вот почему сверхбыстрые спортивные автомобили обычно имеют восемь и двенадцать цилиндров вместо четырех или шести цилиндров в обычном семейном автомобиле. Другим вариантом является использование турбокомпрессор, который каждую секунду нагнетает в цилиндры больше воздуха, поэтому они могут сжигать топливо быстрее. Турбокомпрессор — это простая, относительно дешевая дополнительная немного комплекта, который может получить больше мощности от того же двигателя!

Рекламные ссылки

Как работает турбокомпрессор?

Если вы знаете, как работает реактивный двигатель, вы на полпути к пониманию работы турбокомпрессора автомобиля. А реактивный двигатель всасывает холодный воздух спереди, выдавливает его в камеру где он горит топливом, а затем выдувает горячий воздух сзади. В качестве горячий воздух уходит, он ревет мимо турбины (немного похожей на очень компактный металлический ветряк), который приводит в действие компрессор (воздушный насос) спереди двигателя. Это часть, которая нагнетает воздух в двигатель, чтобы заставить топливо гореть правильно.

Турбокомпрессор автомобиля очень аналогичный принцип работы поршневого двигателя. Он использует выхлопные газы для водить турбину. Это вращает воздушный компрессор, который выталкивает дополнительный воздух. (и кислород) в цилиндры, что позволяет им сжигать больше топлива каждый раз. второй. Вот почему автомобиль с турбонаддувом может производить больше энергии (что это еще один способ сказать «больше энергии в секунду»). А 9Нагнетатель 0027 (или «механический нагнетатель», чтобы дать ему полное название) очень похож на турбокомпрессор, но вместо того, чтобы приводиться в действие выхлопными газами с помощью турбины, он приводится в действие от вращающегося коленчатого вала автомобиля. Обычно это недостаток: там, где турбонагнетатель питается от отработанной энергии выхлопных газов, нагнетатель фактически крадет энергию из собственного источника энергии автомобиля (коленчатый вал), что обычно бесполезно.

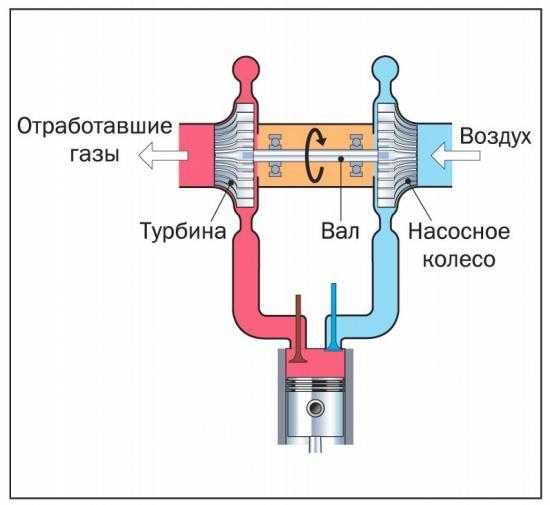

Фото: Суть турбокомпрессора: два газовых вентилятора (турбина и компрессор) установлены на одном валу. Когда один поворачивается, другой тоже поворачивается. Фото предоставлено Исследовательским центром Гленна НАСА (NASA-GRC).

Как работает турбонаддув на практике? Турбокомпрессор фактически представляет собой два небольших вентилятора (также называемых крыльчатками). или бензонасосы) сидят на одном металлическом валу так, что оба крутятся вокруг вместе. Один из этих вентиляторов, называемый турбиной , находится в поток выхлопных газов из цилиндров. Когда цилиндры продувают горячий газ лопасти вентилятора, они вращаются и вал, к которому они подключены (технически называется вращающимся узлом центральной ступицы или CHRA) так же вращается. Второй вентилятор называется компрессор а, так как он сидит на том же валу, что и турбина, он тоже крутится. Он установлен внутри воздухозаборника автомобиля, поэтому при вращении втягивает воздух в машину и нагнетает его в цилиндры.

Здесь небольшая проблема. Если вы сжимаете газ, вы делаете его горячее (вот почему велосипедный насос прогревается, когда вы начинаете накачивать шины). горячее воздух менее плотный (поэтому теплый воздух поднимается над радиаторами) и менее эффективно помогает топливу гореть, поэтому было бы намного лучше, если бы воздух, выходящий из компрессора, охлаждался перед поступлением цилиндры. Для его охлаждения выход компрессора проходит над теплообменником, удаляющим дополнительное тепло и направляет его в другое место.

Как работает турбонагнетатель — более подробно

Основная идея заключается в том, что выхлоп приводит в движение турбину (красный вентилятор), которая напрямую подключен к компрессору (и питает его) (синий вентилятор), который нагнетает воздух в двигатель. Для простоты мы показываем только один цилиндр. Итак, вкратце, как все это работает:

Холодный воздух поступает в воздухозаборник двигателя и направляется к компрессору.
Вентилятор компрессора помогает всасывать воздух.
Компрессор сжимает и нагревает поступающий воздух и снова выдувает его.
Горячий сжатый воздух из компрессора проходит через теплообменник, который охлаждает его.
Охлажденный сжатый воздух поступает в воздухозаборник цилиндра. Дополнительный кислород помогает сжигать топливо в цилиндре быстрее.
Поскольку цилиндр сжигает больше топлива, он производит энергию быстрее и может передавать больше мощности на колеса через поршень, валы и шестерни.
Отработанный газ из цилиндра выходит через выпускной патрубок.
Горячие выхлопные газы, обдувая вентилятор турбины, заставляют его вращаться с высокой скоростью.
Вращающаяся турбина установлена на том же валу, что и компрессор (здесь показана бледно-оранжевой линией). Таким образом, когда вращается турбина, вращается и компрессор.
Выхлопные газы покидают автомобиль, затрачивая меньше энергии, чем в противном случае.

На практике компоненты можно было бы соединить примерно так. Турбина (красная, справа) всасывает выхлопной воздух через впускное отверстие, приводя в действие компрессор (синий, слева), который всасывает чистый наружный воздух и нагнетает его в двигатель. Эта конкретная конструкция имеет электрическую систему охлаждения (зеленого цвета) между турбиной и компрессором.

Художественное произведение: Как турбина и компрессор соединены в турбонагнетателе с электрическим охлаждением. Из патента США №7,946,118: Охлаждение турбокомпрессора с электрическим управлением, выданного Уиллом Хиппеном и др., Ecomotors International, 24 мая 2011 г. Изображение предоставлено Управлением по патентам и товарным знакам США.

Откуда берется дополнительная мощность?

Турбокомпрессоры дают автомобилю больше мощности, но эта дополнительная мощность не поступает непосредственно из отработанных выхлопных газов, и это иногда сбивает людей с толку. С турбонагнетателем мы используем часть энергии выхлопных газов для привода компрессора. что позволяет двигателю сжигать больше топлива каждую секунду. Это дополнительное топливо — это дополнительная мощность автомобиля. происходит от. Все, что делает выхлопной газ, это приводит в действие турбокомпрессор и, поскольку турбонагнетатель не соединен с коленчатым валом или колесами автомобиля, он не напрямую каким-либо образом увеличивает мощность автомобиля. Это просто позволяет тот же двигатель, чтобы сжигать топливо с большей скоростью, что делает его более мощным.

Сколько дополнительной энергии вы можете получить?

Если турбокомпрессор придает двигателю большую мощность, более крупный и лучший турбокомпрессор даст это еще больше силы. Теоретически вы могли бы продолжать улучшать свой турбокомпрессор. чтобы сделать ваш двигатель все более и более мощным, но в конечном итоге вы достигнете предела. Цилиндры настолько велики, что столько топлива они могут сжечь. Через впускное отверстие определенного размера вы можете нагнетать в них столько воздуха, сколько вы можете выпустить выхлопных газов, что ограничивает энергию, которую вы можете использовать для привода турбонагнетателя. Другими словами, в игру вступают другие ограничивающие факторы, которые необходимо учитывать. аккаунт тоже; вы не можете просто турбонаддувом свой путь к бесконечности!

Преимущества и недостатки турбокомпрессоров

Преимущества

Фото: Типовой автомобильный турбокомпрессор. Вы можете ясно видеть два вентилятора/воздуходувки (один над другим) и их впускные/выпускные отверстия. Фото предоставлено армией США.

Вы можете использовать турбокомпрессоры как с бензиновыми, так и с дизельными двигателями и на более или менее любых тип транспортного средства (автомобиль, грузовик, корабль или автобус).

Основное преимущество использования турбокомпрессора заключается в том, что вы получаете большую выходную мощность при том же размере двигателя (каждый ход поршня в каждом отдельном цилиндре генерирует больше мощности, чем в противном случае). Однако больше мощности означает больше энергии выход в секунду, и закон сохранения энергии говорит нам, что это означает, что вы также должны вкладывать больше энергии, поэтому вы должны сжигать соответственно больше топлива.

Теоретически это означает, что двигатель с турбокомпрессором не более экономичен по топливу, чем двигатель без него. Однако на практике двигатель, оснащенный турбокомпрессором, намного меньше и легче, чем двигатель той же мощности без турбокомпрессора, поэтому автомобиль с турбокомпрессором может обеспечить лучшую экономию топлива в этом отношении. Теперь производителям часто удается установить на тот же автомобиль двигатель гораздо меньшего размера (например, V6 с турбонаддувом вместо V8 или четырехцилиндровый двигатель с турбонаддувом вместо V6). И именно здесь автомобили с турбонаддувом получают свое преимущество: работая хорошо, они могут сэкономить до 10 процентов вашего топлива. Поскольку они сжигают топливо с большим содержанием кислорода, они, как правило, сжигают его более тщательно и чисто, загрязняя воздух меньше.

“ Большинство отраслевых экспертов ожидают, что к 2027 году более половины автомобилей, продаваемых в США, будут оснащены им. »
Нью-Йорк Таймс, 2018 г.

Недостатки

Большая мощность при том же объеме двигателя звучит замечательно, так почему же не все двигатели оснащены турбонаддувом?

Одна из причин заключается в том, что преимущества экономии топлива, обещанные ранними турбонагнетателями, не всегда оказывались такими впечатляющими, как хотели заявлять производители (стремящиеся воспользоваться любым маркетинговым преимуществом перед своими конкурентами). Одно исследование, проведенное Consumer Reports в 2013 году, показало, что небольшие двигатели с турбонаддувом обеспечивают значительно меньшую экономию топлива, чем их «безнаддувные» (обычные) аналоги, и пришел к выводу: «Не принимайте экологические достоинства двигателей с турбонаддувом за чистую монету. экономить топливо, включая гибриды, дизели и другие передовые технологии».

Надежность тоже часто была проблемой: турбокомпрессоры добавляют еще один уровень механической сложности к обычному двигателю — короче говоря, есть еще несколько вещей, которые могут пойти не так. Это может значительно удорожить обслуживание турбин. По определению, турбонаддув — это получение большего от той же базовой конструкции двигателя, и многие компоненты двигателя должны подвергаться более высоким давлениям и температурам, что может привести к более раннему выходу деталей из строя; вот почему, вообще говоря, двигатели с турбонаддувом не служат так долго.

С турбонаддувом даже вождение может быть другим: поскольку турбокомпрессор приводится в действие выхлопными газами, часто возникает значительная задержка («турбо-лаг») между нажатием педали газа и включением турбонагнетателя, что может делают автомобили с турбонаддувом очень разными (а иногда и очень сложными) в управлении. В последние несколько лет ведущие производители, такие как Garrett и BorgWarner, усердно разрабатывали частично или полностью электрические турбокомпрессоры для решения этой проблемы; Предложение Garrett называется E-Turbo, а предложение Borg — eBooster®.

Кто изобрел турбокомпрессор?

Кого мы благодарим за турбокомпрессоры? Альфред Дж. Бюхи (1879–1959), автомобильный инженер, работавший в компании Gebrüder Sulzer Engine Company в Винтертуре, Швейцария. Подобно турбонагнетателю, который я проиллюстрировал выше, его первоначальная конструкция использовала вал турбины с приводом от выхлопных газов для питания компрессора, который нагнетал больше воздуха в цилиндры двигателя. Первоначально он разработал турбокомпрессор еще до Первой мировой войны и запатентовал его в Германии в 1919 году.05, но продолжал работать над улучшенными конструкциями до своей смерти четыре десятилетия спустя. Однако

Бючи был не единственной важной фигурой в этой истории. Несколькими годами ранее сэр Дугалд Кларк (1854–1932), шотландский изобретатель двухтактного двигателя, экспериментировал с разделением стадий сжатия и расширения внутреннего сгорания с помощью двух отдельных цилиндров. Это работало как наддув, увеличивая как поток воздуха в цилиндр, так и количество топлива, которое можно было сжечь. Другие инженеры, в том числе Луи Рено, Готлиб Даймлер и Ли Чедвик также успешно экспериментировал с системами наддува.

Произведение: Один из проектов турбокомпрессора Альфреда Бюхи конца 1920-х годов (патент был подан в 1927 году и выдан в апреле 1934 года). Я раскрасил его, чтобы вы могли быстро разобраться. Вы можете видеть один цилиндр (желтый) и поршень, кривошип и шатун (красный) слева. Выхлопной газ из цилиндра проходит по трубе (зеленая), которая приводит в движение турбину. Он подключен к оранжевому «зарядному вентилятору» (компрессор) и охладителю (синяя коробка), который нагнетает воздух в цилиндр через синюю трубку. Есть и другие запутанные детали, но я не буду вдаваться во все детали; если вам интересно, взгляните на патент США № 1,9.55 620: двигатель внутреннего сгорания (обслуживается через патенты Google). Работа предоставлена Управлением по патентам и товарным знакам США.

Подробнее

На этом сайте

Оси и колеса
Автомобильные двигатели (бензиновые двигатели)
Компрессоры и насосы
Шестерни
Турбины

Книги для читателей постарше

Turbo: Real World High-Performance Turbocharge Systems by Jay K. Miller. Cartech Voyageur, 2008. Отличное общее введение.
Турбокомпрессор: Справочник по производительности Джеффа Хартмана. Motorbooks International, 2007.
Sport Compact Turbos & Blowers от Джо Петтитта. CarTech, 2004. Более практичное практическое руководство по установке и использованию турбокомпрессоров.
от Хью Макиннеса и Бетти Макиннес. Книги HP, 1987.
Porsche Turbo: Полная история Питера Ванна. Motorbooks International, 2004. Первая глава включает общую историю турбокомпрессоров.

Книги для юных читателей

Car Science by Richard Hammond. Дорлинг Киндерсли, 2007 г. Объясняет науку, которая заставляет вашу машину работать (9–12 лет).

Артикул

Создание лучшего турбокомпрессора, Дэн Карни, Design News, 19 октября 2029 г. Короткое, но интересное интервью с техническим директором Borg Warner смотрит, куда движется технология.
Garrett E-Turbo обещает большую мощность, лучшую эффективность и меньшее отставание от Аарона Терпена, New Atlas, 20 октября 2019 г. . История новых электрических турбин Garrett.
Прыжки с турбонаддувом с ипподрома в тупик Стивена Уильямса. The New York Times, 25 октября 2018 г. Как турбокомпрессоры стали важным компонентом двигателя современного автомобиля.
Маленький вентилятор, решающий самую большую проблему турбокомпрессора, Алекс Дэвис. Wired, 24 августа 2017 г. Краткий обзор eBooster от BorgWarner.
Как повысить эффективность двигателей с турбонаддувом? Просто добавь воды, Ник Чап. Нью-Йорк Таймс, 29Сентябрь 2016 г. Bosch возрождает идею распыления воды в цилиндры с турбонаддувом, чтобы сделать их более холодными и менее хаотичными.
Автопроизводители считают, что турбины — это мощный путь к эффективности использования топлива, Лоуренс Ульрих. The New York Times, 26 февраля 2015 г. Почему такие производители, как Ford и BMW, активно продвигают двигатели с турбонаддувом.
50 лет назад турбокомпрессор был прорывной технологией Джима Коска. The New York Times, 19 декабря 2014 г. Как ранние турбокомпрессоры в конечном итоге преодолели свои первые проблемы.
«Если ты не водишь турбо, скоро будешь», Чак Скуатриглиа. Wired, 24 сентября 2010 г. Ожидается, что к 2015 г. количество автомобилей с установленными турбонагнетателями удвоится, поскольку производители ищут новые способы повышения производительности двигателей меньшего размера.
Turbo приветствует свою зеленую репутацию от Йорна Мэдслиена. BBC News, 11 октября 2009 г. Турбины заставляют автомобили двигаться быстрее; они также могут сделать их «более экологичными» за счет снижения расхода топлива.

Патенты

Если вы ищете подробное техническое описание того, как что-то работает, лучше всего начать с патентов. Здесь Вот несколько недавних патентов на турбокомпрессоры, на которые стоит обратить внимание:

Патент США № 1 955 620: Двигатель внутреннего сгорания Альфреда Дж. Бюхи, выданный 17 апреля 1934 г. Ранний турбодвигатель, разработанный самим изобретателем турбокомпрессоров.
Патент США № 2,309,968: Управление турбокомпрессором и метод Ричарда Дж. Ллойда, The Garrett Corporation, выданный 1 февраля 1977 года. Основное внимание уделяется системе управления турбокомпрессором, которая эффективно работает при различных скоростях двигателя.
Патент США № 4,083,188: Система турбонагнетателя двигателя, разработанная Эмерсоном Куммом, The Garrett Corporation, выдана 11 апреля 19 г.78. Современный турбокомпрессор для дизеля с низкой степенью сжатия.
Патент США № 7,946,118: Охлаждение турбокомпрессора с электрическим управлением, выданный Уиллом Хиппеном и др., Ecomotors International, 24 мая 2011 г. Новый метод охлаждения турбокомпрессора.
