Тормозная система

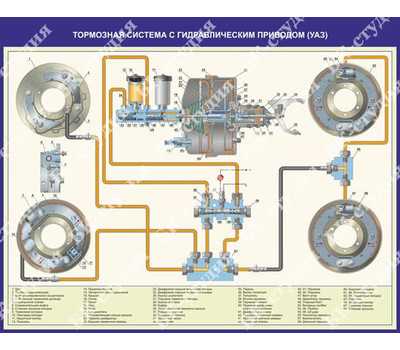

Тормозная система без сигнального устройства
1 — тормозные колодки переднего колеса;
2 — тормозные цилиндры переднего колеса;
3 — тормозная трубка переднего колеса;
4 — опорный палец тормозной колодки;
5 — тормозной шланг переднего колеса;
6, 24, 27, 29, 32 — тормозные трубки;
7 — лампа сигнализатора падения уровня тормозной жидкости;
8 — резиновая прокладка;
9 — датчик падения уровня тормозной жидкости;
10 — крышка бачка;
11 — бачок;
12 — главный тормозной цилиндр;
13 — штуцер провода разрежения с обратным клапаном;
14 — вакуумный усилитель;
15 — защитный чехол;
16 — толкатель;
17 — ось педали;
18 — педаль;
19 — выключатель сигнала торможения;
20 — тормозной цилиндр заднего колеса;
21, 23 — задняя и передняя тормозные колодки заднего колеса;
22 — опорные пальцы тормозных колодок;
25 — тройник;
26 — задний тормозной шланг;
28 — регулятор давления;
30 — прокачной штуцер регулятора;
31 — соединительная муфта;
33 — разветвитель.
Вариант тормозной системы с сигнальным устройством и отдельными бачками без регулятора давления
1 — тормозные механизмы передних колес;
2, 14 — пружины;
3 — упор;
4 — пробка;
5 — прокладка;
6 — бачок;
7 — крышка бачка;
8 — сетка;
9 — штуцер;
10, 13 — поршни;
11 — корпус главного цилиндра;
12 — винт-упор;
15 — лампа сигнализатора;
16 — выключатель лампы сигнализатора;
17 — пробка;
18 — тройник;
19 — тормозные механизмы задних колес;
20 — корпус сигнального устройства;
21 — длинный поршень;
22 — короткий поршень;
23 — разветвитель.
Стояночная тормозная система
1 — кнопка рычага;
2 — рычаг;
3 — сектор;
4 — тяга;
5 — рычаг;
6 — регулировочная вилка;
7 — тормозной барабан;
8 — толкатель;
9 — шарики;
10 — корпус шариков;
11 — тормозная колодка;
12 — чашка;
13 — стяжная пружина;
14 — разжимной сухарь;
15 — опора колодки;
16 — проушина карданного шарнира;
17 — вал раздаточной коробки;
18 — винт регулировочного устройства;
19 — выключатель контрольной лампы стояночного тормоза;
20 — гайки.
Описание конструкции
Автомобиль имеет три независимые тормозные системы: рабочую, запасную и стояночную. Рабочая тормозная система — гидравлическая, двухконтурная (разделена на передний и задний контуры), с вакуумным усилителем, регулятором давления и датчиком аварийного падения уровня тормозной жидкости в бачке. Запасная система образована каждым контуром рабочей системы. При отказе одного из контуров тормозной системы второй контур обеспечивает торможение автомобиля, хотя и с меньшей эффективностью. Узлы системы соединены медными трубками и резиновыми шлангами.
Тормозные механизмы передних колес — барабанные, с двумя однопоршневыми цилиндрами, каждый из которых воздействует на свою колодку. Цилиндры соединены между собой медной трубкой. Регулировка зазоров между колодками и барабаном производится вручную. На каждом цилиндре имеется клапан для удаления воздуха.
Тормозные механизмы задних колес — барабанные, с двухпоршневыми колесными цилиндрами и ручной регулировкой зазора между колодками и барабаном.
В средней части тормозных щитов передних и задних колес расположены эксцентрики для регулировки положения колодок после их замены или в процессе эксплуатации. Кроме того, при замене колодок их положение можно изменять поворотом эксцентриковых опорных пальцев. Накладки соединены с колодками алюминиевыми заклепками. Минимальная допустимая толщина накладок тормозных колодок при их износе — 0,5 мм от рабочей поверхности до головок заклепок. Максимально допустимый внутренний диаметр тормозных барабанов — 281 мм. У задних колес накладки задних тормозных колодок короче, чем у передних. Это необходимо для обеспечения равномерного изнашивания накладок.
Главный тормозной цилиндр с двухсекционным бачком и датчиком аварийного падения уровня тормозной жидкости крепится к вакуумному усилителю. На некоторых автомобилях установлены отдельные бачки для каждого контура системы. Поршни в цилиндре расположены последовательно: ближайший к вакуумному усилителю приводит в действие тормозные механизмы задних колес, другой поршень — передних.
При отсутствии утечек жидкости из системы ее уровень в бачке главного тормозного цилиндра должен находится между метками МАХ и MIN. По мере изнашивания тормозных накладок уровень понижается. В случае нарушения герметичности тормозной системы и падения уровня жидкости в бачке срабатывает датчик, и на панели приборов загорается лампа сигнализатора. В этом случае доливать жидкость следует только после устранения неисправности.
Вакуумный усилитель расположен между педальным узлом и главным тормозным цилиндром и крепится к кронштейну четырьмя шпильками. Для увеличения тормозного усилия используется разрежение во впускном трубопроводе двигателя, с которым усилитель соединен шлангом. В корпусе усилителя установлен воздушный фильтр, который необходимо промывать или заменять не реже одного раза в год. При выходе усилителя из строя, заменяем его целиком.
Регулятор давления крепится к поперечине рамы. Он корректирует давление тормозной жидкости в контуре тормозов задних колес в зависимости от загрузки автомобиля, что уменьшает вероятность заноса при торможении.
Отслеживая через нагрузочную пружину загрузку задней оси, он ограничивает давление жидкости в заднем тормозном контуре. При выходе из строя регулятор заменяется целиком.
После замены регулятора или рессор задней подвески, а также заднего моста необходимо отрегулировать положение нагрузочной пружины относительно заднего моста
Сигнальное устройство устанавливается на некоторых автомобилях. Оно служит для сигнализации о потере герметичности в одном из контуров. В этом случае загорается лампа сигнализатора на панели приборов.
Стояночный тормоз — ручной, механический, трансмиссионный. Усилие от рычага, установленного в салоне, передается на две колодки, размещенные внутри тормозного барабана. Барабан закреплен винтами на фланце вала привода заднего моста раздаточной коробки.
- Устройство Уаз
Тормозная система УАЗ «буханка»: характеристика, ремонтПро УАЗик
Классическая “буханка”
УАЗ 3741 или 452, называемый народом «буханка», является самым знаменитым творением Ульяновского автозавода.
«Буханка» запомнилась как надежный автомобиль скорой помощи, аварийной газовой службы, полиции, водоканала. У нее множество положительных качеств. Она неприхотлива в обслуживании, обладает отличной проходимостью и выносливостью.
Но при всех своих достоинствах, как и любая машина, она рано или поздно нуждается в частичном или капитальном ремонте. С этой целью необязательно обращаться в сервисные центры. Отечественный автомобиль устроен не очень сложно, и разобраться в ремонте некоторых его частей можно самостоятельно.
Тормозная система УАЗ: особенности устройства
С заменой некоторых деталей можно и потянуть, но ремонт тормозной системой отлагательств не терпит. От состояния тормозов зависит жизнь пассажиров, водителя, пешеходов и сохранность других транспортных средств.
Тормозная система УАЗ “буханка” представляет собой:
- гидравлический привод;
- рабочий тормоз;
- ручной тормоз.
Рабочий тормоз состоит из двух колодок одного размера.
Каждая колодка соприкасается концами с поршнями цилиндров, а сама стоит на опорном пальце. На колесных цилиндрах имеется два отверстия. Одно – для отвода воздуха во время прокачки тормозов. Для герметичности в нем установлен клапан. Второе отверстие предназначено для вывода тормозной жидкости из приводов. Трубопроводы соединяют цилиндры со всей системой главного тормозного цилиндра и педалью тормоза.
Если у УАЗ “буханка” сравниваются схема переднего тормоза и схема заднего тормоза, то легко понять, что они одинаковые, за одним исключением. Задние тормозные колодки работают от одного цилиндра, а передние – от двух. Это объясняется тем, что передней оси требуется более работоспособная система тормозов в связи с большей нагрузкой во время торможения.
Механизм барабанного тормоза “буханки”
Тормозная система УАЗ 469, как и у УАЗ 452, барабанная. Барабаны состоят из штампованного стального диска, чугунного обода и усилителя, сваренного с диском. На УАЗ “буханка” барабаны установлены так, что до них достаточно легко добраться и при необходимости снять, чтобы поставить новые.
Барабаны прикреплены к ступицам тремя винтами. Расположение этих винтов дает возможность устанавливать новые барабаны в исходном положении.
Ремонт тормозной системы УАЗ 452
Прежде чем браться за ремонт тормозной системы, нужно определить, какой именно ее части требуется замена или реставрация и в каких вмешательствах нуждается весь механизм. Если при торможении слышится скрип, значит, самое время менять тормозные колодки. Эта деталь нуждается в замене чаще остальных.
Первое, что нужно сделать, – это определить, в каком колесе слышится скрип. Как только эта задача выполнена, можно приступать к демонтажу колеса. Машину нужно поднять домкратом и снять колесо с изношенной колодкой. Потом необходимо разобрать суппорт и проверить установленные на тормозах пыльники. Если они в порядке, то менять их заодно с колодками необязательно.
Извлеченные из скоб дисков направляющие зачищаются от ржавчины и грязи наждачной бумагой.
После этого их необходимо смазать и установить пыльник на место. Направляющие могут застрять в скобе, потому что образовалась влага. Ее легко удалить при помощи газовой горелки. Далее приступают к монтажу нового комплекта колодок. Место, где они будут крепиться, нужно предварительно зачистить.
Следующее действие – сжатие специальным инструментом или рукояткой молотка цилиндра одного суппорта. Сильным нажатием нужно установить колодку на цилиндр. Затем вся конструкция помещается в скобу. На них монтируется суппорт для того, чтобы зафиксировать колодки максимально прочно.
Резьбу болтов будет полезно смазать автомобильным маслом. Вот и все, замена тормозных колодок завершена. На два колеса уйдет не больше часа.
Замена тормозной жидкости
Далеко не все автовладельцы знают, что тормозная жидкость нуждается в замене каждые два года эксплуатации машины в умеренном режиме. Главной ошибкой зачастую является то, что многие просто доливают смазку до необходимого уровня, а не меняют ее полностью.
Каждые 60 тыс. км пробега требуется именно замена тормозной жидкости. Жидкость для тормозов автомобиля выдерживает очень серьезные нагрузки. При интенсивной езде и резких остановках диапазон температур может колебаться от 170 до 2000°С. Менять полностью ее нужно потому, что в процессе движения в жидкость попадает вода и разбавляет ее. А меньшая концентрация негативно сказывается на качестве вещества. Слишком разбавленная жидкость при кипении может заблокировать тормоза паром и в дальнейшем привести к аварийной ситуации.
В наше время автомобильные компании разработали специальное устройство, которое определяет температуру кипения тормозной жидкости.
Характеристика системы АБС УАЗа
Современная “буханка” оснащена АБС
Еще одна немаловажная составляющая тормозной системы – это АБС. На современных “буханках” она тоже есть. Система создана для защиты автомобиля при аварийном торможении от блокирования колес и заносов.
Антиблокировочная система тормозов включает:
- датчики, собирающие данные о скорости вращения колеса;
- главный блок управления, который обрабатывает полученные от датчиков сведения и контролирует процесс торможения.
Для того чтобы АБС работала полноценно, нужно регулярно проверять работу всех ее частей. Наибольшего внимания требуют датчики. От них зависит работа микроконтроллера, который подает сигнал клапанам, чтобы те изменили количество подаваемой в цилиндр жидкости.
Поломка датчика может привести к проблематичной передаче сигналов в главный блок управления. Если сигнал АБС оборвался, происходит блокировка колес при торможении. Если такая проблема возникла, не следует устранять ее самостоятельно, а лучше обратиться в техцентр.
Чтобы водитель вовремя обратил внимание на выход датчика АБС из строя, автомобиль оснащен системой самодиагностики. Если датчик сломался, тянуть с его заменой не стоит. Того же отношения требует и ремонт вакуумного усилителя тормозов.
Суппорт УАЗ “буханка”
Суппорт тормозной системы тоже может нуждаться в ремонте. Все составляющие устройства постоянно испытывают негативное воздействие воды, тормозной жидкости и соли. Чтобы суппорт дольше прослужил и меньше изнашивался, его нужно регулярно смазывать специальными средствами. Использовать в этих целях нигрол или литол нельзя. Смазка должна быть термоустойчивой. Рабочий параметр вещества должен составлять не меньше 180°С. Смазка не должна растворяться в воде или тормозной жидкости.
Вещества для смазки можно разделить на три вида.
- Оксоль состоит из противозадирной высокотемпературной пасты. Ее применяют для смазывания скоб, металлической поверхности пластин и колодок, чтобы устранить скрипы.
- Смазка, созданная из материалов, которые хорошо совмещаются с болтами, штифтами, поршнями.
- Вещество универсального применения для смазывания всех движущихся деталей, как пластмассовых, так и эластических.
Силиконовая высокотемпературная смазка для суппортов
Наибольшей популярностью пользуются силиконовые высокотемпературные смазки. Автовладелец, который плохо разбирается в ассортименте, как правило, покупает вещества из третьей группы. Первое, что необходимо сделать перед началом обработки смазкой, – это проверить пылезащитный колпачок и при его неисправности заменить на новый. При обработке нельзя допускать попадания пасты на противопыльные манжеты, иначе они могут разбухнуть.
Смазка наносится на детали тонким и ровным слоем.
Неисправности: последовательность действий
Неисправная тормозная система не раз была причиной серьезных дорожно-транспортных происшествий. Тот факт, что проверять состояние тормозов нужно регулярно, остается бесспорным. Все детали должны исправно работать и не иметь повреждений. Необходимо систематически проверять ход педали тормоза на УАЗ и контролировать количество тормозной жидкости.
Если педаль заметно пружинит, это означает, что в тормозном приводе присутствует воздух. Решение этой проблемы – прокачать тормоза. Сначала нужно заменить тормозную жидкость и долить ее до соответствующего уровня. В систему следует заливать полностью идентичную жидкость. Далее необходимо почистить клапаны, открыть на них резиновые колпаки и надеть резиновый шланг. Один конец шланга должен быть соединен с системой, а другой погружен в емкость с тормозной жидкостью.
Выполнять в одиночку эту работу неудобно и сложно.
Помощник должен резко нажимать на педаль тормоза каждые 10 секунд, по 6-7 раз. Педаль нужно плавно опустить и в это время гаечным ключом отворачивать клапан на четверть оборота. При нажатии педали тормоза выталкиваются в емкость, а назад засасывается жидкость. Клапан полностью заворачивается, пока педаль выжата. Процесс повторяется до тех пор, пока не выйдут все пузырьки воздуха.
Следующим действием будет окончательное и плотное закрытие клапана. Затем нужно снять шланг, а колпачок надеть на прежнее место. Во время работы следует несколько раз доливать жидкость в тормозную систему.
Это не должна быть жидкость из той емкости, в которую был опущен шланг, потому что она нуждается в фильтровке и отстаивании.
Таким же способом происходит удаление пузырьков воздуха из цилиндров, труб и других составляющих. Прокачивать необходимо все четыре колеса УАЗ. Система следующая: первыми прокачиваются два задних колеса, а потом – два передних.
В уходе за автомобилем и его ремонте главное – систематичность и грамотность. УАЗ “буханка” оснащен несложной тормозной системой, но ее обслуживание не стоит откладывать в долгий ящик. Хорошего автовладельца всегда отличает ухоженный автомобиль.
