Система охлаждения ВАЗ-2107

Система охлаждения двигателя жидкостная, закрытого типа, с принудительной циркуляцией жидкости

Вместимость системы 9,85 л, включая систему отопления салона кузова

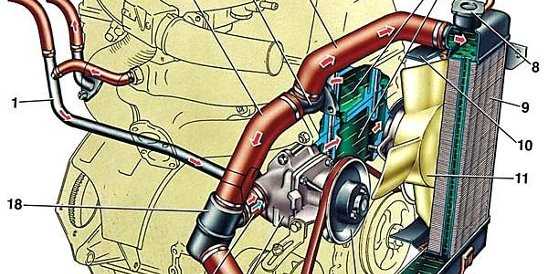

Система охла­ждения состоит из следующих элементов: насоса 36 охлаждаю­щей жидкости, радиатора, расширительного бачка 8, трубопрово­дов и шлангов, вентилятора 19, рубашек охлаждения блока и го­ловки блока цилиндров.

При работе двигателя жидкость, нагретая в рубашках охлажде­ния, поступает через выпускной патрубок 6 по шлангам 5 и 7 в радиатор или термостат в зависимости от положения клапанов термостата.

Далее охлаждающая жидкость всасывается насосом 36 и подается вновь в рубашки охлаждения.

В системе охлаждения используется специальная жидкость ТОСОЛ А-40 — водный раствор антифриза Тосол-А (концентриро­ванного этиленгликоля с антикоррозионными и антивспенивающими присадками плотностью 1,12-1,14 г/см³). ТОСОЛ А-40 голу­бого цвета плотностью 1,078-1,085 г/см³, имеет температуру за­мерзания минус 40°С.

Проверка уровня охлаждающей жидкости осуществляется на холодном двигателе (при температуре плюс 15-20°С) по уровню жидкости в расширительном бачке 8, который должен быть на 3-4 мм выше метки «MIN».

Плотность жидкости проверяется ареометром при техническом обслуживании автомобиля.

При повышении плотности жидкости и пониженном уровне доливается дистиллированная вода. При нормальной плотности доливается жидкость той марки, которая находится в системе охлаждения.

При пониженной плотности охлаждающей жидкости и необхо­димости эксплуатации автомобиля в холодное время года жид­кость заменяется новой.

Для контроля температуры охлаждающей жидкости имеется датчик, установленный в головке цилиндров, и указатель на щит­ке приборов.

При нормальном температурном режиме работы двигателя стрелка указателя стоит у начала красного поля шка­лы в пределах 80-100°С.

Переход стрелки в красную зону указы­вает на повышенный тепловой режим двигателя, который может быть вызван неполадками в системе охлаждения (ослабление ремня привода насоса, недостаточное количество охлаждающей жидкости или неисправности термостата), а также тяжелыми до­рожными условиями.

Слив жидкости из системы осуществляется через сливные от­верстия, закрываемые пробками: одна в левом углу нижнего бач­ка 33 радиатора, другая в блоке цилиндров слева по ходу движе­ния автомобиля.

К системе охлаждения подключен отопитель салона автомоби­ля. Нагретая жидкость из головки цилиндров поступает по шлан­гу 4 через кран радиатора отопителя, а по шлангу 3 и трубке 1 отсасывается насосом 36.

Насос охлаждающей жидкости центробежного типа, приводит­ся в действие от шкива коленчатого вала клиновым ремнем при­вода генератора.

Насос крепится к блоку цилиндров с правой стороны через уплотнительную прокладку болтами с моментом затяжки 22-27 Н м (2,2-2,7 кгс-м).

Корпус 30 и крышка 25 насоса отлиты из алюминиевого сплава. В крышке в подшипнике 24, который стопорится винтом 28, уста­новлен валик 27.

Подшипник 24 двухрядный, неразборный, без внутренней обоймы. Подшипник заполнен смазкой при сборке и в дальнейшем не смазывается.

На валик 27 с одной стороны напрессована крыльчатка 31, а с другой — ступица 26 шкива привода насоса. Торец крыльчатки, соприкасающийся с уплотнительным кольцом, закален токами высокой частоты на глубину 3 мм.

Уплотнительное кольцо при­жимается к крыльчатке пружиной через резиновую манжету 29.

Сальник неразборный, состоит из наружной латунной обоймы 23, резиновой манжеты и пружины. Сальник запрессован в крыш­ку 25 насоса.

Корпус насоса имеет приемный патрубок 32 и окно 22 в сторо­ну блока цилиндров для подачи насосом охлаждающей жидко­сти.

При нормальном натяжении клинового ремня привода насоса прогиб ремня под усилием 100 Н (10 кгс) должен быть в переде­лах 10-15 мм.

Вентилятор

Вентилятор 19 представляет четырехлопастную крыльчатку, изготовленную из пластмассы, которая крепится болтами к сту­пице 26 шкива привода насоса.

Лопасти вентилятора имеют пе­ременный по радиусу угол установки и для уменьшения шума пе­ременный шаг по ступице.

Для лучшей эффективности работы вентилятор находится в кожухе 18, который крепится болтами к кронштейнам радиатора.

Радиатор и расширительный бачок

Радиатор с верхним 14 и нижним 33 бачками, с двумя рядами латунных вертикальных тру­бок 16 и лужеными охлаждающими пластинами 17 крепится че­тырьмя болтами к передку кузова и опирается на резиновые опо­ры 21.

Заливная горловина 15 радиатора закрывается пробкой 11 и соединяется шлангом 10 с полупрозрачным пластмассовым рас­ширительным бачком 8.

Пробка радиатора имеет впускной кла­пан 13 и выпускной 12, через которые радиатор соединяется шлангом с расширительным бачком.

Впускной клапан не прижат к прокладке (зазор 0,5 — 1,1 мм) и допускает впуск и выпуск охлаж­дающей жидкости в расширительный бачок при нагревании и ох­лаждении двигателя.

При закипании жидкости или резком увеличении температуры из-за небольшой пропускной способности впускной клапан не ус­певает выпустить жидкость в расширительный бачок и закрыва­ется, разобщая систему охлаждения с расширительным бачком.

При увеличении давления при нагревании жидкости до 50 кПа от­крывается выпускной клапан 12, и часть охлаждающей жидкости отводится в расширительный бачок.

Расширительный бачок закрыт пробкой, которая имеет резино­вый клапан, срабатывающий при давлении, близком к атмосфер­ному.

С 1988 года на двигатели автомобилей ВАЗ-2105, -2104 стали устанавливать радиаторы с алюминиевыми сердцевинами, изго­товленными из двух рядов горизонтальных круглых алюминие­вых трубок и алюминиевых охлаждающих пластин.

Радиатор двухходовой с пластмассовыми бачками и патрубками для под­соединения шлангов. Один из бачков имеет перегородку.

Радиа­тор разборный, сердцевина крепится к бачкам через уплотнительные резиновые прокладки.

Для повышения эффективности охлаждения жидкости алюминиевые охлаждающие пластины штампуются с насечкой, а в часть трубок вставляются пластмас­совые турбулизаторы в виде штопоров. Все это обеспечивает турбулентное движение воздуха и жидкости в трубках.

Необходимо помнить, что не рекомендуется с алюминиевыми радиаторами использование воды в системе охлаждения в качестве охлаждающей жидкости, чтобы исключить коррозию алюми­ниевых трубок.

Термостат и работа системы охлаждения

Термостат системы охлаждения ускоряет прогрев двигателя и поддерживает необхо­димый тепловой режим работы двигателя. При оптимальном теп­ловом режиме температура охлаждающей жидкости должна быть 85- 95 °С.

Термостат 38 состоит из корпуса 43 и крышки 46, которые завальцованы вместе с седлом основного клапана 41.

Термостат имеет входной патрубок 40 для впуска охлажденной жидкости от радиатора, патрубок 44 перепускного шланга 5 для перепуска жидкости из головки цилиндров в термостат и патрубок 45 для подачи охлаждающей жидкости в насос 36.

Основной клапан установлен в стакан термоэлемента, в кото­ром завальцована резиновая вставка 39. В резиновой вставке находится стальной полированный поршень 47, закрепленный на неподвижном держателе.

Между стенками и резиновой вставкой помещен термочувствительный твердый наполнитель.

Основной клапан 41 прижимается пружиной к седлу. На клапане закрепле­ны две стойки, на которых установлен перепускной клапан 42, поджимаемый пружиной.

Термостат в зависимости от температуры охлаждающей жид­кости автоматически включает или отключает радиатор системы охлаждения и перепускает жидкость через радиатор или минуя его.

На холодном двигателе при температуре охлаждающей жидко­сти ниже 80°С основной клапан закрыт, перепускной открыт.

При этом жидкость циркулирует по шлангу 5 через перепускной кла­пан 42 в насос 36, минуя радиатор (по малому кругу). Этим обес­печивается быстрый прогрев двигателя.

Если температура жидкости повышается выше 94°С, термочув­ствительный наполнитель термостата расширяется, сжимает ре­зиновую вставку 39 и выдавливает поршень 47, перемещая ос­новной клапан 4-1 до полного открытия.

Перепускной клапан 42 полностью закрывается. Жидкость в этом случае циркулирует по большому кругу: из рубашки охлаждения по шлангу 7 в радиатор и далее по шлангу 34 через основной клапан поступает в насос, которым вновь направляется в рубашку охлаждения.

В пределах температур 80-94°С клапаны термостата находятся в промежуточных положениях, и охлаждающая жидкость цирку­лирует по малому и большому кругам.

Величина открытия основ­ного клапана обеспечивает постепенное подмешивание охлаж­денной в радиаторе жидкости, чем достигается наилучший теп­ловой режим работы двигателя.

Температура начала открытия основного клапана термостата должна находится в пределах 77-86°С, ход клапана не менее 6 мм.

Проверку начала открытия основного клапана выполняют в ба­ке с водой. Начальная температура воды должна быть 73-75°С.

Температуру воды постепенно увеличивают на 1°С в минуту. За температуру начала открытия клапана принимают температуру, при которой ход основного клапана составит 0,1 мм.

Простейшую проверку работы термостата можно провести на ощупь непосредственно на автомобиле.

При исправном термо­стате после пуска холодного двигателя нижний бачок радиатора начинает нагреваться, когда стрелка указателя температуры жидкости на щитке приборов находится примерно на расстоянии 3-4 мм от красной зоны шкалы, что соответствует температуре охлаждающей жидкости 80-95 °С.

Устройство и принцип работы системы охлаждения ВАЗ 21074 инжектор

Система охлаждения

На чтение 3 мин. Просмотров 2.2k.

Замена помпы на ВАЗ 2107, не представляет никакого труда. Конечно, будет несколько дешевле, если не полностью помпу поменять, а купить ремкомплект, в который входит — ось, подшипник и сальник. В прежние времена, многие автовладельцы именно так и делали, но, сегодня заниматься переборкой помпы нецелесообразно, ведь, она сразу может потечь, и тогда уже, точно придется покупать новую.

Одним из основных условий бесперебойной работы двигателя является его качественное охлаждение, так как без своевременного отвода тепла и поддержки нужной температуры мотор быстро перегревается. Система охлаждения на ВАЗ 21074 инжектор является сложным механизмом, состоящим из множества элементов.

Содержание

1. Устройство и принцип работы системы охлаждения
2. Неисправности
3. Замена водяного насоса

Устройство и принцип работы системы охлаждения

Система охлаждения на автомобиле ВАЗ 2107 инжектор жидкостная, закрытого типа, с принудительной циркуляцией. Система состоит из следующих деталей:

• насос;
• радиатор;
• расширительный бачок;
• термостат неразборный;
• электровентилятор четырехлопастной;
• рубашка охлаждения блока цилиндров;
• трубопроводы и шланги;
• сливные пробки.

Охлаждающая жидкость в рубашках охлаждения забирает тепло у нагревающихся деталей двигателя, затем под воздействием давления, создаваемого насосом, начинает циркулировать по системе, тем самым осуществляя теплообмен.

Если жидкость не успевает остыть до необходимого уровня, автоматически включается вентилятор, который будет работать до тех пор, пока жидкость не охладится.

Неисправности

При нормальном температурном режиме стрелка указателя не доходит до красного поля, значит, температура в пределах 80-100 градусов. Но если стрелка все же переходит красную зону, значит, тепловой режим двигателя повышен, и в системе охлаждения на ВАЗ 21074 могут присутствовать следующие неполадки:

• ослабление ремня приводов насоса;
• утечка или недостаточное количество охлаждающей жидкости;
• неисправность термостата;
• неисправность электровентилятора;
• неисправность помпы;
• тяжелые дорожные условия.

Замена водяного насоса

Помпа (водяной насос) ВАЗ 21014 обеспечивает циркуляцию жидкости по системе, и именно он чаще всего выходит из строя. О неисправности водяного насосса свидетельствуют следы подтекания охлаждающей жидкости, а также характерный гул во время работы двигателя. Если узел неисправен, то потребуется его замена.

Самостоятельная замена помпы на ВАЗ 21074 потребует наличия следующего инструмента:

• трещотка, большая и маленькая;
• рожковый ключ на 13;
• удлинитель;
• торцовые головки на 10 и 13;
• емкость для сливания жидкости;
• плоская отвертка.

Порядок работ по замене помпы в системе охлаждения двигателя ВАЗ 2107 инжектор будет следующим:

1. На левой стороне блоке двигателя откручиваетя пробка и в специально приготовленную посуду сливается охлаждающая жидкость. Если требуется полностью заменить охлаждающую жидкость, то сливная пробка выкручивается и на радиаторе охлаждения тоже.
2. Снимается ремень генератора, для этого откручивается натяжная гайка.
3. С помощью отвертки ослабляется хомут парубка, подходящий к помпе. После этого патрубок снимается с небольшим усилием.
4. Далее  трещоточной рукояткой с головкой на 10 откручивается и снимается тонкая трубка подвода охлаждающей жидкости. Действовать следует аккуратно, для того чтобы случайно не повредить трубку.
5. Откручивается самый длинный болт крепления корпуса помпы, находящийся сверху. После откручивания болт нужно извлечь, иногда для этого приходится воспользоваться проникающей смазкой.
6. Откручиваются два оставшихся снизу болта. Для этого лучше всего подходит рожковый ключ.
7. Помпа вместе с корпусом аккуратно снимается и вытаскивается. Посадочное место требуется хорошенько зачистить.
8. Новая помпа ставится на место в обратном порядке. При этом желательна замена всех прокладок. После того как замена помпы успешно произведена, в систему заливается охлаждающая жидкость.
9. По окончании работ потребуется «развоздушка» системы. Для этого отсоединяется шланг от впускного коллектора.

Замена помпы на ВАЗ 2107 инжектор обычно занимает не более часа.

Печка ВАЗ-2107 плохо греет? Устройство печки ВАЗ-2107. Замена радиатора ВАЗ-2107 своими руками

Система отопления в автомобилях ВАЗ служит для создания комфортного микроклимата в салоне. Летом подогрев не требуется, поэтому с помощью специального крана радиатор отопителя отключается от системы подачи жидкости, которая поступает из общей системы охлаждения. А в зимнее время года, когда температура воздуха опускается до минуса и становится необходимо тепло в салоне, его открывают. Соответственно после восстановления подачи жидкости ВАЗ 2107 начинает греться. Он расположен в кабине и крепится четырьмя шпильками к перегородке отсека двигателя. Место соединения с корпусом машины уплотнено резиновыми уплотнителями.

Почему в салоне холодно?

Зачастую автолюбители вспоминают о печке только после наступления зимнего периода. Иногда, правда, вспоминают и раньше. Например, когда неожиданно под ногами у водителя появляется антифриз или вода. Но большинство автолюбителей узнают о неисправности радиатора, когда становится холодно и в машине не хватает тепла и комфорта. И им ничего не остается, как поменять ВАЗ 2107.

Конструкция

Печка ВАЗ 2107 состоит из кожуха вентилятора, радиатора, который имеет крышки для притока воздуха и его распределения. Холодные потоки, проходящие через нагреватель, нагреваются. Радиатор является одним из основных узлов, за счет которого работает печка ВАЗ 2107. Оборудован патрубками: подводящим и нагнетательным. Они выведены в моторный отсек и подключены к системе охлаждения двигателя. Отверстия их вывода можно надежно закрыть резиновым уплотнителем.

Принцип работы

Радиатор на всех моделях ВАЗ крепится двумя винтами, а кран отопителя встроен в подающий патрубок. Это регулятор подачи охлаждающей жидкости. Управлять им можно посредством гибкой тяги от рычага, расположенного в блоке управления в системе вентиляции на панели приборов. Под радиатором установлен моторчик печки ВАЗ 2107. Его электродвигатель установлен на двух упругих подушках, размещенных в направляющем кожухе. В цепь питания двигателя также встроен дополнительный резистор, обеспечивающий двухскоростной режим вращения вентилятора, который включается переключателем, имеющим три положения для работы и расположенным на панели приборов.

Печка ВАЗ 2107 имеет воздуховоды, отходящие от корпуса ее вентилятора. Они направляют поток не только к дефлекторам, обдувающим боковые стекла, но и к тем трубкам, которые направлены на лобовое стекло. Можно регулировать подачу горячего воздуха, попеременно закрывая и открывая заслонки отопителя. Тот же колпак на воздухозаборнике регулируется тягами от рычагов, расположенных на блоке управления.

Основные недостатки

Водители, много лет ездящие на Жигулях, часто отмечают, что ВАЗ 2107 иногда плохо греет. Наиболее частой причиной неисправностей такой системы, как печка ВАЗ 2107, является течь радиатора, а также патрубков, краника и патрубков, расположенных непосредственно между ними. К этому можно добавить и отказы переключателя режимов вентилятора, повреждение проводов устройства или окисление их компонентов.

Эти недостатки, как правило, можно исправить, не прибегая к покупке новых деталей, но и при более сложных неисправностях нужны серьезные и кардинальные меры, например, замена радиатора печки ВАЗ 2107 и т.п.

Причины неисправности в системе отопления

Иногда водители замечают в салоне автомобиля утечку антифриза. Причиной этого может быть проржавевший кран радиатора или печки, а также его металлический носик. Точную «диагностику» можно сделать только при визуальном осмотре. Если дефект кроется, например, в патрубке или печной печке, их легко можно заменить, тем более, что сегодня нет проблем с приобретением каких-либо запчастей. В этом случае можно даже не разбирать крышку и панель приборов. Если виновником течи охлаждающего антифриза является сам радиатор, то в этом случае есть два варианта решения этой проблемы. Во-первых, если в машине установлен старый медный радиатор, его можно отремонтировать: запаять, почистить, залудить и т. д. Главное найти хорошего специалиста. Второй вариант, когда в машине стоит печка ВАЗ 2107 с алюминиевым радиатором. В этом случае все немного сложнее: его необходимо заменить на новый, так как он не подлежит ремонту.

В некоторых случаях после включения отопителя из воздуховодов автомобиля продолжает выдуваться холодный воздух. Причина – нарушение циркуляции охлаждающей жидкости. Это происходит по вине испорченного крана отопителя или «забит» сам радиатор. В случае заклинивания крана его необходимо заменить, а во втором случае необходима тщательная чистка.

Модернизация отопителя

Всем автомобилистам известно, что устройство печки ВАЗ 2107 несовершенно, при этом она работает с ощутимым шумом даже в салоне. Поэтому эта часть системы отопления автотранспорта очень часто подвергается модернизации. Многие пытаются улучшить работу печки самостоятельно, однако чаще всего это не получается должным образом. Своими руками, даже зная, как снять ВАЗ 2107, можно только подтянуть стыки воздуховодов и патрубков, а также перераспределить горячие потоки. Однако температура в салоне в основном остается на прежнем уровне. А чтобы в машине в зимние морозы было тепло и уютно, необходимо увеличить количество тепла, подаваемого радиатором. Вся проблема в вентиляторе печки, который маловат и не создает нужного притока воздуха. В связи с этим, как правило, в первую очередь необходимо заменить вентилятор ВАЗ 2107.

Если сравнить работу этого механизма в двух моделях автомобилей Жигули, то можно увидеть, что двигатель печки седьмой модели Жигулей при вращении с частотой около трех тысяч оборотов в минуту использует около четырех с половиной пол ампера тока. А на вентилятор «восьмерки» с четырьмя тысячами и более оборотов тратится в три с половиной раза больше. Поэтому необходима модернизация. Иногда требуется даже замена радиатора печки ВАЗ 2107.

Порядок доработки отопителя

В том случае, если ВАЗ 2107 плохо греет, снимается крышка в салоне на днище печки, на которой закреплен вентилятор. Последний полностью удален из-за его ненадобности. После этого аккуратно срезается один из аэродинамических гребней, плавно греющий к ногам водителя и рядом стоящего пассажира. Особенно это актуально при установке вентилятора с ВАЗ 2108, потому что его мотор немного длиннее. Крыльчатку можно полностью снять, а ее функции передать стандартному пятилопастному вентилятору.

Отверстие для этого диаметра немного увеличено, чтобы в него можно было вставить новый вал. Важно следить за тем, чтобы обновленная конструкция была «посажена» на место плотно и надежно. Непосредственно перед установкой нового вентилятора его необходимо подключить напрямую, чтобы убедиться, что он работает.

Для бесшумности

Для этого заменяется встроенный резистор, основная задача которого обеспечить относительно тихую работу вентилятора. Тем более, что новый — с ВАЗ 2108 — из-за большего количества перегоняемого воздушного потока издает сильный шум. Лучшим вариантом замены является резистор, который устанавливается на той же восьмой модели. Кроме того, при модернизации не лишним будет заменить выключатель вентилятора, установив модель от того же автомобиля, что и вся конструкция, например, от 2108. Делается это потому, что ВАЗ 2107 долго прогревается, в результате через определенное время стандартные кнопки питания просто тают. Шум от модернизированного и обновленного устройства, конечно, будет чуть больше заводского, но этот недостаток в более холодное зимнее время после доработки отопителя практически незаметен.

Уход за радиатором печки ВАЗ 2107

В осенний и летний периоды эксплуатации автомобилей внутри их радиаторов отопителей скапливается много накипи. И в результате эффективность системы снижается. Однако эту неисправность можно устранить. Достаточно просто знать, как разобрать печку ВАЗ 2107, чтобы ее почистить. Этот простой процесс ремонта можно выполнить самостоятельно. Для этого автолюбителю понадобятся два червячных хомута, две новые резиновые прокладки, несколько гаечных ключей, охлаждающая жидкость и сосуд, в который будет собираться отработанное вещество.

Порядок работы

Первое, что необходимо сделать, это выключить двигатель и дать ему остыть. Под все соски нужно подложить ткань или тряпки. После этого ослабьте хомуты на креплениях как выходного, так и впускного шлангов, по которым охлаждающая жидкость поступает в подкапотное пространство. Затем снимите резиновые штуцеры с крана и патрубков, при этом под них необходимо подставить емкость. С помощью торцевого ключа седьмого номера необходимо открутить винты креплений на уплотнителе, который после этого необходимо снять. При этом тяга привода также отсоединена от крана топки с кожухом вентилятора. Ниппели на радиатор вынимаются из отверстия, расположенного в перегородке моторного отсека. Для этого болты креплений отворачиваются гаечным ключом десятого номера. После этого снимается выпускной патрубок и радиатор. Заменена на новую, резиновая прокладка герметизирует стык фланцев. В этом случае, сняв кран, прочистите шланги и шланги.

Замена радиатора

В общем, когда ВАЗ 2107 не работает, необходима замена радиатора. Устранение неполадок в системе отопления на моделях «Жигули» не слишком отличается друг от друга. Если водитель смог разобраться с причиной холода в салоне и ему ничего не остается, кроме как поменять радиатор, то для этого ему потребуются некоторые инструменты. Вам понадобятся два вида отверток — обычная и крестовая, торцевые и нарезные ключи седьмого, восьмого и десятого номеров, а также три резиновые прокладки, один литр охлаждающей жидкости и герметик, обычно силиконовый. Необходимо внимательно осмотреть радиатор, его металлические патрубки и кран топки. Все они должны быть без видимых следов коррозии или протечек. Кран печки с трубкой от старого радиатора можно перекрутить на новый радиатор. Необходимо установить резиновые прокладки, удалив старые. Промазав их силиконовым герметиком, необходимо плотно, чтобы не раздавить их и не продеть случайно, прикрутить патрубок и кран к радиатору.

Сборка после замены старого радиатора на новый производится в обратной последовательности разборке. Затем при необходимости в него доливается антифриз. Затем автомобиль заводят, после чего проверяют герметичность соединения патрубков и шлангов.
