Стирлинг своими руками: Двигатель стирлинга своими руками. Пошаговое руководство

Двигатель Стирлинга своими руками | STENA.ee

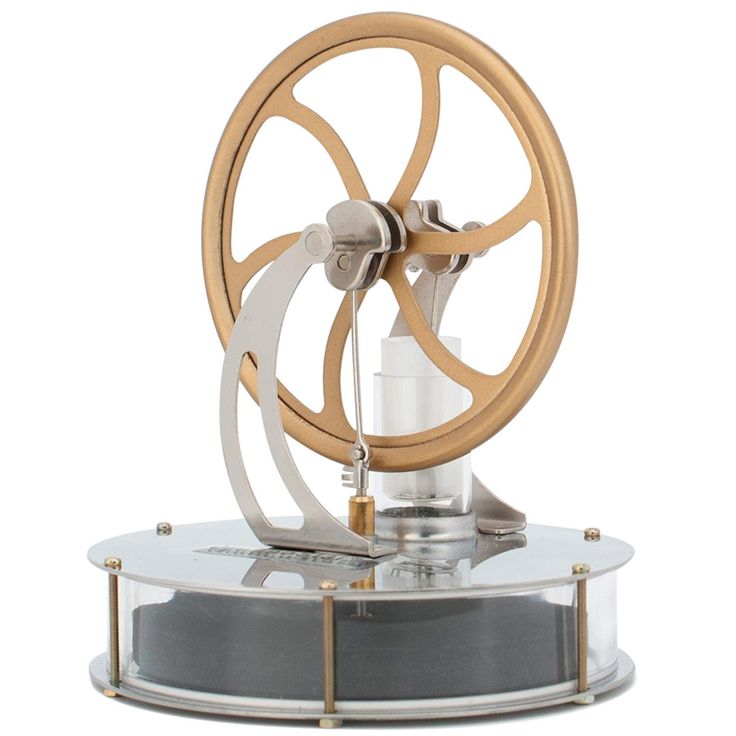

Двигатель Стирлинга — тепловая машина, в которой жидкое или газообразное рабочее тело движется в замкнутом объёме, разновидность двигателя внешнего сгорания. Основан на периодическом нагреве и охлаждении рабочего тела с извлечением энергии из возникающего при этом изменения объёма рабочего тела. Может работать не только от сжигания топлива, но и от любого источника тепла.

Смотрим под катом подробное объяснение, как сделать его своими руками

История

Двигатель Стирлинга был впервые запатентован шотландским священником Робертом Стирлингом 27 сентября 1816 года (английский патент № 4081). Однако первые элементарные «двигатели горячего воздуха» были известны ещё в конце XVII века, задолго до Стирлинга. Достижением Стирлинга является добавление очистителя, который он назвал «эконом».

В современной научной литературе этот очиститель называется «регенератор». Он увеличивает производительность двигателя, удерживая тепло в тёплой части двигателя, в то время как рабочее тело охлаждается. Этот процесс намного повышает эффективность системы. Чаще всего рекуператор представляет собой камеру, заполненную проволокой, гранулами, гофрированной фольгой (гофры идут вдоль направления потока газа). Газ, проходя через наполнитель рекуператора в одну сторону, отдаёт (или приобретает) тепло, а при движении в другую сторону отбирает (отдаёт) его. Рекуператор может быть внешним по отношению к цилиндрам, а может быть размещён на поршне-вытеснителе в бета- и гамма-конфигурациях. В последнем случае габариты и вес машины оказываются меньше. Частично роль рекуператора выполняет зазор между вытеснителем и стенками цилиндра (при длинном цилиндре надобность в таком устройстве вообще исчезает, но появляются значительные потери из-за вязкости газа). В альфа-стирлинге рекуператор может быть только внешним.

Он монтируется последовательно с теплообменником, в котором происходит нагрев рабочего тела, со стороны холодного поршня.

В 1843 году Джеймс Стирлинг использовал этот двигатель на заводе, где он в то время работал инженером. В 1938 году фирма «Филипс» инвестировала в мотор Стирлинга мощностью более двухсот лошадиных сил и отдачей более 30 %. Двигатель Стирлинга имеет много преимуществ и был широко распространён в эпоху паровых машин.

Все подробности об этом двигателе ЗДЕСЬ

Для постройки двигателя понядобится:

• Банка из под шпрот
• Жесть
• Скрепки
• Поролон
• Пакет
• Резинка

Инструменты:

• Кусачки

• Плоскогубцы
• Паяльник
• Ножницы
• Наждачная бумага

Начинаем сборку:

Нужно вымыть банку и зачисть края наждачной бумагой

Дальше вырежем круг из жести, так что бы он лежал на внутренних краях банки

С помощью линейки или штангель циркуля найдём центр

Сделаем отверстие ножницами по центру

Дальше возьмём кусок медной проволоки и скрепку

выпрямим скрепку

сделаем на конце кольцо

Дальше намотаем на неё проволоку 4 витка виток к витку

Скрепка должна ходить свободно.

Дальше облудим верхний слой спирали из проволоки без большого количества флюса и припоя прямо на скрепке.

Потом аккуратно припаиваеи к отвертию в крышке так чтобы шток был перпендикулярен крышке.



Скрепка должна ходить свободно, если нет, то нужно всё сделать заново.

Дальше сделаем сообщающее отверстие в крышке.

потом нужно сделать вытеснитель, он будет из поролона.

Диаметр его должен быть таким, чтобы он ходил свободно, но не было большого зазора, высотой чуть больше половины внутренней высоты банки.



Дальше прорезаем в центре вытеснители отверстие под втулку из пробки или резины, дальше вставляем во втулку шток, всё заклеиваем.

Вытеснитель должен быть паралелен крышке!! ЭТО КРИТИЧНО ДЛЯ РАБОТЫ!!!

Закрываем банку и запаеваем края. ВСЁ ДОЛЖНО БЫТЬ ГЕРМЕТИЧНО!!!!!!!!!!

Далее делаем рабочий цилиндр

Вырезаем полоску длиной 60 мм (6 см) и шириной 25 мм (2,5 см)

Загибаем край на 2 мм (0,2 см) плоскогубцами

Формируем гильзу и спаиваем край

Припаиваем гильзу над отверстием в крышке





Дальше делаем мембрану

Берём пакет и отрезаем от него кусок



Продавливая немного плёнку пальцем внутрь прижмите края резинкой

Должно получится так

МОМЕНТ ОПРЕДЕЛЯЮЩИЙ РАБОТОСПОСОБНОСТЬ ДВИГАТЕЛЯ!!!

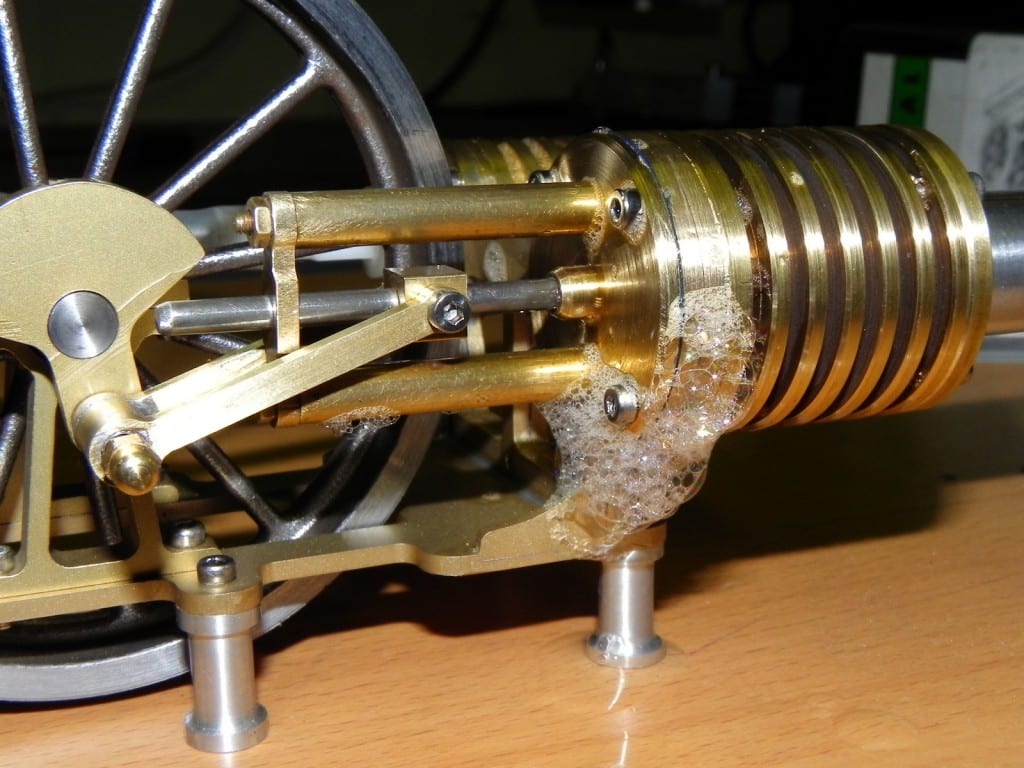

Нужно нагреть свечкой дно банки и потянуть за шток, мембрана должна выгнуться наружу, а если отпустить вытеснитель со штоком должен опустится под собственным весом и мембрана вернётся на место, если этого не произошло, то вытеснитель сделан не правильно и/или  не герметична пайка.



Если всё в порядке, то нужно сделать колен вал и стойки. Рзнос по кривошипам должен быть 90 град!

Кривошип мембраны должен быть высотой 7 мм, а вытеснителя  5 мм ( в пределах+0,1мм  — 1мм)!



Делаем стойки, тут можно сделать что угодно, можно взять трубки с проволочными подшипниками, можно сделать из скрепок как тут.







Теперь о шатунах.

Длина их определяется положением коленвала, нужно отмерить расстояние от штока/мембраны и нижней мёртвой точкой кривошипа.

Кривошип мембраны крепится к ней через пробку или резиновую втулку диаметром около половины гильзы.

Конец кривошипа вставляетс в пробку.



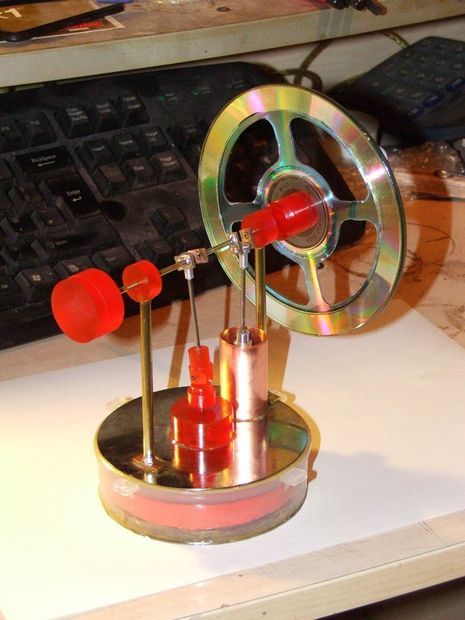

СБОРКА ОКОНЧЕНА!!!!! Двигатель должен заработать сразу от двух «чайных» свечек.

Температурный гардиент составляет ~80-85 град целсия. Хорошо собраный двигатель может работать от температуры кипятка с кусочкам льда на верхней крышке.











Можно прикрепить к маховику несколько магнитов и взять катушку от аквариумного компрессора, подключить через простую схему светодиод или несколько

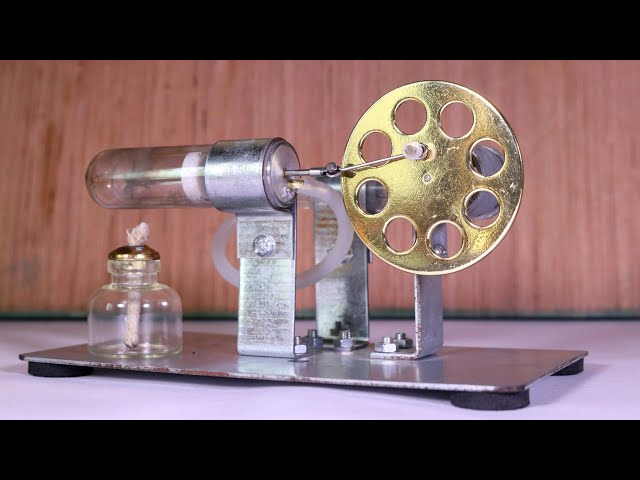

Здесь можно убедиться, что он работает от любого источника тепла:

источник

Рекомендуется к просмотру:

50 крутых ёлочных игрушек своими руками

Как сделать эффективнее работу кондиционера в автомобиле почти в 2 раза

Самый простой способ перенести любое изображение на ткань или дерево

конструкция, принцип работы, делаем своими руками

Дата публикации: 12 ноября 2019

Содержание

• Конструкция двигателя Стирлинга
• Как работает двигатель Стирлинга
• Как сделать самостоятельно

В 1816 году преподобный Роберт Стирлинг, стремившийся создать более безопасную альтернативу паровым двигателям, котлы которых часто взрывались из-за высокого давления пара и доступных в то время примитивных материалов, изобрёл новое устройство. Как и другие похожие агрегаты, двигатель Стирлинга преобразует тепловую энергию в механическую. Его существенная особенность заключаются в том, что это разновидность двигателя внешнего сгорания. Это значит, что в нём используется фиксированное количество рабочего тела, обычно воздуха, а тепло, потребляемое им, подводится извне. Это позволяет устройству работать практически на любом источнике тепла, включая ископаемое топливо, горячий воздух, солнечную, химическую и ядерную энергию. Он также может работать с очень низкими температурными перепадами.

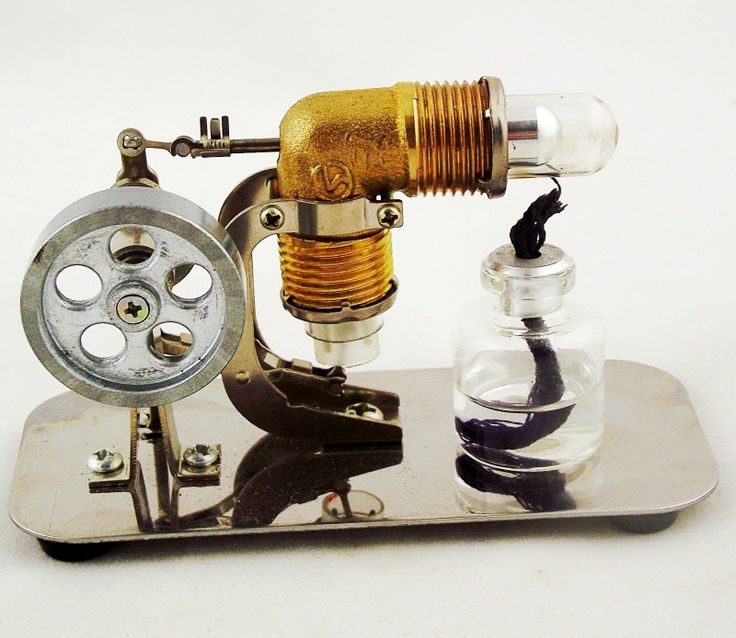

Конструкция двигателя Стирлинга

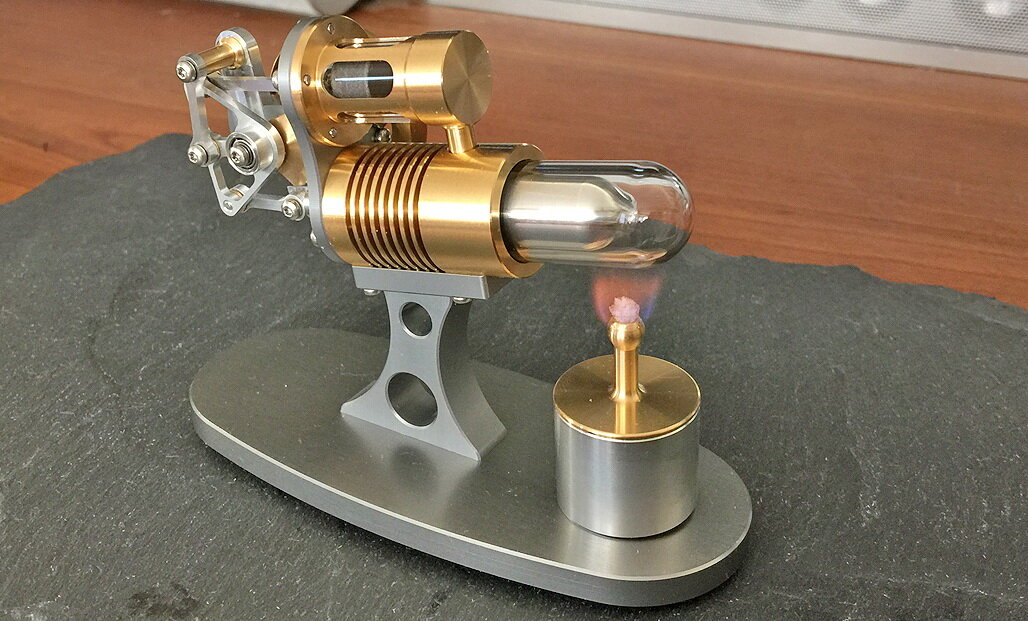

Агрегаты бывают разных форм, большинство из которых — варианты четырёх базовых конфигураций, главные их части следующие:

1. Источник тепла. Он может быть любой: от огня, производимого горящим углем или дровами, до солнечной света, концентрируемого гелиостатами, поскольку фактическое сгорание топлива не нужно, используется только разница температур между радиатором и источником тепла.
2. Газ, или рабочее тело, постоянно находится в закрытом баллоне внутри машины. Это может быть гелий, обычных воздух, водород, а также любое другое доступное вещество, которое не меняет своей формы при нагреве и охлаждении. Его основная задача — передать тепловую энергию.
3. Радиатор. Нужен для охлаждения горячего газа.
4. Поршни и цилиндры, между которыми движутся газовые заслонки, которые при нагреве расширяются, а при охлаждении сжимаются перед тем, как весь цикл повторится.
5. Теплообменник, или регенератор. Расположен между радиатором и тепловым источником. Нагретый газ, проходя мимо, отдаёт часть своего тепла, а возвращаясь забирает его. Без этого узла тепло будет уходить, то есть тратиться впустую.

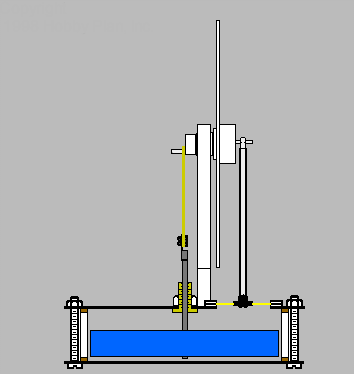

Как работает двигатель Стирлинга

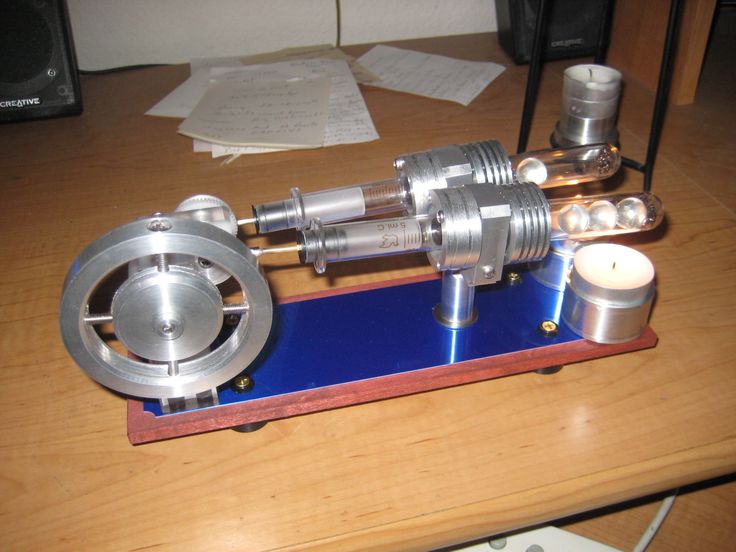

Если рассматривать рабочую схему двигателя Стирлинга на примере альфа-конфигурации, где фиксированное количество воздуха или другого рабочего тела заключено в два цилиндра, один из которых горячий, а другой — холодный, перемещается между ними вперёд и назад. Газ нагревается и расширяется в горячем цилиндре, охлаждается в холодном, там же он сжимается, по ходу отдавая энергию для выполнения механической работы.

Надо отметить, что два поршня соединены с коленчатым валом, но их движения не совпадают по фазе на 90 ° между верхней и нижней частями. Поэтапно это выглядит следующим образом:

1. Рабочее тело, расширяясь от нагрева, толкает горячий поршень к нижней части цилиндра, поворачивая коленчатый вал. Расширение продолжается, заставляя газ двигаться к холодному цилиндру. Поршень внутри холодного цилиндра, который находится на четверть оборота позади горячего поршня, также толкается вниз.
2. Газ в максимальном объёме. Импульс маховика на коленчатом валу толкает поршень в горячем цилиндре к вершине его хода, заставляя большую часть газа попадать в холодный цилиндр, толкая холодный поршень вниз. В холодном цилиндре газ охлаждается, давление падает.
3. Когда горячий поршень достигает вершины своего хода, почти весь газ теперь переместился в холодный цилиндр, где охлаждение продолжается, и рабочее тело сжимается, снижая давление ещё больше, что позволяет холодному поршню подняться. Сила импульса маховика сжимает газ и направляет его обратно к горячему цилиндру.
4. На этом этапе рабочая жидкость, достигая своего минимального объема, подаётся в горячий цилиндр, где начинает толкать горячий поршень вниз. Газ снова нагревается, его давление увеличивается, он расширяется, толкая горячий поршень вниз во время рабочего хода, и цикл начинается снова.

Регенератор, расположенный в воздушном канале между двумя поршнями, не строго необходим в конструкции двигателя Стирлинга, но служит для повышения эффективности двигателя. Обычно это металлическая или керамическая матрица с большой площадью поверхности, способная поглощать или отдавать тепло. С ее помощью можно снизить расход топлива и повысить общую эффективность рабочего цикла. Канал для переноса газа между двумя цилиндрами по существу мертвое пространство, часто он остается максимально коротким.

Двигатели Стирлинга использовались в различных формах с 1930-х годов в качестве движущей силы для целого ряда транспортных средств с двигателями мощностью 75 кВт и более. Несмотря на то, что ранние разработки были предназначены для автомобильной промышленности, из-за своей низкой удельной мощности двигатель Stirling больше подходит для стационарного применения, а в последние годы его стали больше использовать для производства электрической энергии:

1. Идеально подходит для использования небольшими комбинированными теплоэнергетическими установками для сбора отработанного тепла. Генераторы двигателя Стирлинга с выходной электрической мощностью от 1 кВт до 10 кВт доступны для бытового применения, а отработанное тепло используется котлом центрального отопления. Общая тепловая эффективность этих установок может достигать 80%.
2. В некоторых странах такие устройства используются для выработки электроэнергии из тепловой энергии.

Как сделать самостоятельно

Несмотря на кажущуюся простоту, сделать двигатель Стирлинга своими руками в домашних условиях непросто. На это нужно потратить немного времени, уделяя внимание деталям. Никакие станки не потребуются. Вот несколько советов для тех, кто решился на эксперимент.

1. Создание цилиндра. Можно использовать ёмкость из нержавеющей стали, диаметр которой около 95 мм, а высота 235 мм. Этот материал выдерживает сильный нагрев. Не стоит заменять его на алюминиевую банку. Для изготовления диафрагмы подойдёт пластиковая крышка.
2. Охладители. Подойдут нескольких жестяных банок диаметром 150 мм. Чтобы сделать водовыпускное отверстие, можно использовать сантехнические детали.
3. Поршень. Его легко изготовить из проволоки. Понадобится вата, выполненная из нержавеющей стали, которую нужно намотать на сетку из того же материала.
4. Коленчатый вал — самое сложное. Он должен быть прямым с жесткими изгибами. Нужны подшипники, латунные соединители и 4-миллиметровая стальная катанка.
5. Маховик. Стальной круг 4 мм толщиной и 170 мм в диаметре, который нужно навинтить на коленчатый вал.
6. Диафрагма. Понадобится отрезок тонкой резины, её нужно растянуть и нагреть, чтобы придать форму. Как шаблон подойдёт выпуклая пластиковая крышка.
7. Статор. Содержит примерно одинаковые катушки из медной проволоки. Затем их нужно приклеить к фанерному диску, который будет привинчен к боковой части двигателя.

Когда катушки будут готовы, стоит проверить, что у всех одинаковое сопротивление, а провод без разрывов.
