Смеситель шаровый ремонт своими руками: обзор частых поломок и методов их устранения

Ремонт смесителя для ванной и кухни своими руками (шарового, однорычажного кухонного и с два крана для душа)

• Ремонт однорычажного шарового смесителя для кухни, ванной
• Ремонт картриджа смесителя своими руками



 Смесители для кухни пригодный к ремонту

У вас сломался смеситель в ванной комнате или же на кухне, что делать? Куда обращаться? Можно прибегнуть к помощи профессионалов, обратившись с заявкой в соответствующее учреждение. Можно получить помощь в частной организации, предоставляющей весь спектр ремонтных работ. А можно и приложить собственные усилия, проявив немного любознательности и смекалки. Рассмотрим пример ремонта смесителя для кухни (кухонного однорычажного) и ванной (с двумя кранами для душа) своими руками

Итак, прежде чем приступить к работе обязательно отключите подачу воды. Приготовьте любую емкость, на случай если оставшаяся в кране вода станет стекать. Ёмкость может быть не глубокая, ни желательно с не высокими краями для удобства подстановки. Если вы покупали смеситель в магазине, то  по всем правилам торговли у вас должны быть документы с указанием технических характеристик крана, возможно инструкция, или же картинка-схема смесителя. Это может понадобиться. Если этого нет, то не пугайтесь, это не критично.

Ремонт однорычажного шарового смесителя для кухни, ванной

До начала ремонта однорычажного смесителя постарайтесь определить визуально возможную причину протечки. Достаточно внимательно осмотрите кран. Протечка может быть вызвана несколькими причинами: первая из возможных это механическое повреждение корпуса смесителя, в результате чего могла образоваться трещина или же скол. Вторая наиболее частая причина протечки это износ внутренней прокладки. В случае перовом можно попробовать ликвидировать протечку путём замазки трещины герметиком, но это при условии, что трещина не велика в размерах. Если же механическое повреждение имеет значительный скол, то придется произвести полную замену смесителя. Если никаких повреждений вы не обнаружили а кран всё таки протекает, то скорее всего причиной послужил износ прокладки.

Для замены этой износившейся детали нужно произвести демонтаж крана. Аккуратно откручивайте гайки на основном корпусе смесителя, вы легко это сделаете самостоятельно. На некоторых современных моделях гайки защищены дополнительным корпусом, для сохранения эстетического вида смесителя. Корпус, как правило, сдвигается при небольшом усилии и открывает доступ к основным крепёжным гайкам. Это касается смесителя над ванной или кухонного.

Прокладка представляет собой резиновое кольцо, прямым назначением которого является уплотнение соединения. Приобрести прокладку можно в любом строительном магазине. Уплотнительные кольца изготавливаются различного диаметра и продаются поштучно и в наборах. Диаметр прокладки должен быть чуть больше чем диаметр гнезда в месте протечки. Будьте осторожны при затяжке гаек после замены прокладки, износ происходит не только от долгой эксплуатации, но и при перетяжке соединения.

Если же речь идёт о смесителе, который встроен в раковину, то здесь не сложнее. Причиной протечки смесителя может являться износ керамического картриджда, встроенного внутри крана.

Ремонт картриджа смесителя своими руками

Возьмите в руки острый предмет, например отвертку и подденьте верхнюю крышку – рычажный механизм крана. Крышка при небольшом усилии снимется, открыв вашему вниманию запорный винт. Запорный винт представляет собой деталь с шестигранным шлицом-отверстием. Демонтировав основную рычажную ручку нужно открутить декоративную гайку, следом гайку накидную.

Сняв накидную гайку, внутри мы увидим тот самый керамический картридж, который и послужил причиной протечки воды. Картридж легко меняется, путём замены на новый, приобретённый в магазине. Только учтите что при покупке нового картриджа необходимо участие продавца-консультанта, важно указать модель и марку вашего смесителя.

Плотно установить картридж получится лишь в том случае, если отверстия на этой детали совпадут с углублениями в самом смесителе. Затем повторяем все произведённые действия в обратной последовательности – закручиваем накидную гайку. Рычажная ручка возвращается на место.

Если вы заметили, что в вашей ванной комнате вода одновременно течёт из душа и из крана, то причиной может так же может быть износ уплотнительных прокладок.

Если причиной протечки является повреждение гибкого шланга то рекомендуется его замена, если же это невозможно, то советуем поступить следующим образом:

Для начала обратите внимание на два конца шланга, они оба должны иметь прокладки из резины. Затруднений с отсоединением шланга от самого корпуса смесителя быть не должно, если же они возникли, то понадобиться специальный инструмент «кобра» по типу разводного ключа. Отсоедините лейку душа от шланга и проверьте исправность резиновой прокладки.

Схема крана

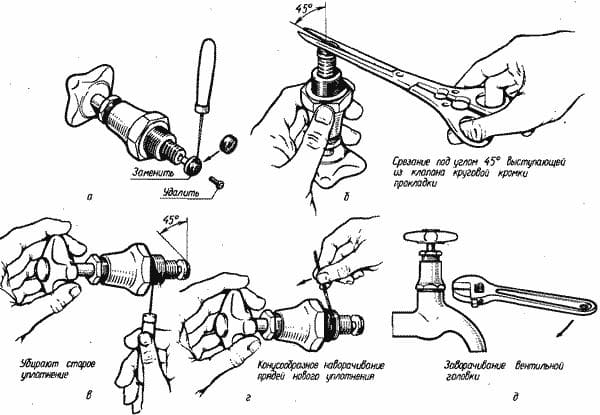

Самостоятельный ремонт кранов не шарового типа, а имеющий два вентиля (кухонного и для душа) так же не требует профессиональных навыков, если поломка не капитального масштаба. Наиболее распространенная причина протечки в кранах этого типа – износ сальника в вентиле. Для устранения причины необходимо уплотнить сальник или же заменить его новым. Закрутив гайку до упора не всегда можно избежать протечки воды. Тогда проблему можно решить, добавив набивку в сальник. Для начала нужно избавиться от накидной гайки путём её не сложного демонтажа, следом необходимо достать втулку сальника. В образовавшийся зазор необходимо уложить уплотнитель аккуратно и плотно обматывая им шток. Следует помнить, что после каждого витка необходимо прижимать как можно плотнее уплотнитель. Обязательно оставьте место в зазоре для втулки. Затем поместите втулку в приготовленное для неё место, так чтобы вы без особых проблем смогли закрутить накидную гайку.

Причиной поломки вашего смесителя для душа или душевой кабины (такого, где два крана), может стать причина неисправности маховика. Маховик, как и любая другая деталь, может выйти из строя вследствие длительного износа, либо же просто плохого качества исполнения. Замена маховика может быть произведена только на аналогичный. Демонтаж произвести не сложно следуя инструкции, но может возникнуть ситуация когда винт, который крепит маховик, не захочет проворачиваться. Тогда возможно механическое воздействие на винт с помощью отвёртки. Если же и это не заставит винт стронуться с места  – разбейте маховик. Маховик из фаянса быстро расколется, если корпус из пластмассы, то воспользуйтесь ножовкой, ножом. Когда маховик будет ликвидирован, попробуйте плоскогубцами скрутить винт. Если и это не получается –  воспользуйтесь напильником. Теперь ремонт смесителя кухонного или для душевой кабины, будь то однорычажный шаровый или состоящий из двух кранов не станет непосильной задачей, ведь теперь Вы своими руками сможете произвести ремонт и замену, не прибегая к дорогостоящей помощи сантехников. Если у вас кран другого типа тогда вам поможет статья  о ремонте и замене крана.

Видео:

Видео:

Видео:

Ремонт шарового крана смесителя своими руками

При появлении необходимости самостоятельного ремонта крана шаровой конструкции, абсолютно любой человек способен запутаться. Причем сложности могут возникнуть не, только у любителей, но и у профессионалов своего дела, ведь внутреннее устройство шарового крана имеет ряд отличий от стандартного варианта.

Ремонт обычного крана достаточно прост в осуществлении, в то время как шаровой кран предполагает обязательное наличие у мастера знаний об особенностях его функционирования.

Ситуации, при которых требуется срочный собственноручный ремонт шарового смесителя, достаточно распространены. Это объясняется, в основном, тем, что непосредственно конструкция шарового смесителя, хоть и обладает эксплуатационным удобством (обеспечивается точное регулирование напора и температурного режима), все же не лишена минусов: порой такие краны начинают течь, плохо подавать воду или некачественно регулировать её температуру.

Шаровой кран: конструктивные особенности

Несмотря на то, что выпуском шаровых кранов занимаются сотни сантехнических производителей, их сборка осуществляется в соответствии с уже успевшей стать классикой схемой:

• Сердцевина смесителя предусматривает наличие полого шара, который изготовлен из нержавеющей стали. Внутри шара происходит смешивание вод: из каждого входного отверстия поступает теплая и холодная вода, а из отверстия вывода затем поступает вода необходимой температуры.
• Сам шар монтируют в особой гильзе, или, иначе говоря, картридже. Фиксация шарика осуществляется специальными резиновыми седлами. Именно они крепко удерживают шарик даже в случае сильного напора воды.

Шаровой смеситель: проблемы

Если абстрагироваться от общих случаев технической неисправности подобных шаровых кранов, а также – от проблем, связанных с подачей воды в целом, при работе со смесителями подобной конструкции могут возникнуть следующие неполадки:

1. Подтекания воды непосредственно из смесителя.
2. Недостаточный показатель напора (в случаях, когда общий напор в системе подачи воды остался прежним).
3. Невозможность получить воду нужной температуры (отсутствие реакции смесительного прибора на увеличение или уменьшение подачи одного из двух водных потоков).

Главной причиной протечки в таких кранах выступает, главным образом, образование засора в пространстве между резиновыми седлами в гильзе и шарике.

Даже самая мелкая частица, оказавшаяся в этом зазоре, может нарушить герметичность всего соединения. Нарушенная герметичность, в свою очередь, станет причиной деформации или полного разрушения седла.

Регулировка уровня напора осуществляется путем изменения положения специального штока, чья функция заключается в соединении шара с рычагом. В процессе перемещения штока можно подобрать положение выводящих труб к отверстиям в шаре таким образом, что будет обеспечиваться необходимый уровень напора воды в смесителе.

Также нарушения показателя напора могут обуславливаться частичным или полным засором затворной системы. Проблема в таком случае решается отсоединением аэратора и последующей очисткой. После этого аэратор возвращают в его первоначальное положение. Профилактика подобных засоров может выполняться путем установки фильтрационных элементов для воды в выводящих трубах. Так будет обеспечен процесс фильтрации тех или иных твердых частиц, создающих предпосылки к возникновению засоров.

Ремонт смесителя: последовательность действий

Починка шарового смесителя производится в соответствии со схемой, гарантирующей надежность и качественность полученного результата. Поэтому лучше всего тщательно следовать данной последовательности, стараясь не привносить свои дополнения в процесс отладки.

Для самостоятельного ремонта шарового крана необходимо:

1. Закрыть все имеющиеся запорные клапаны (как для холодной, так и для горячей воды). Это поможет предотвратить утечку воды. Далее нужно слить остатки жидкости из крана.

2. Ослабить винт, который удерживает на месте рычаг смесителя. Сделать это возможно, если открутить его посредством ключа-шестигранника. Далее нужно снять часть смесительного элемента путем подтягивания её вверх и одновременного несильного расшатывания.

Для старых кранов, возможно, потребуются дополнительные усилия, но повышать силу воздействия нужно поэтапно (особенно в случаях, когда происходит ремонт дешевого смесителя: в них подобные элементы часто бывают хлипкими).

3. Резьбовое соединение, доступ к которому предоставляется после снятия рычажной системы, необходимо посредством отвертки провернуть по часовой стрелке, попутно аккуратно нажимая на выемки. Очень важно в процессе проворачивания не повредить водопроводные шланги.

4. Используя плоскогубцы, удалить купольную часть крана, затем снять деталь из пластика, находящуюся под куполом.

5. В случаях, когда кран течет, проблема связана, главным образом, с износом или перекрытием известняком (это происходит, когда в водоснабжении присутствует слишком жесткая вода) уплотнительного элемента в пластиковой части. В таких случаях происходит либо замена уплотнителя, либо удаление известняковых отложением посредством чистящих средств, в состав которых не включены абразивы.

6. Извлечь шарик из места его закрепления. Если мастер наблюдает деформацию или вовсе разрушение элемента – происходит замена шара.

7. Далее необходимо провести демонтаж уплотнений, которые служат фиксаторами шарика. Уплотнения нового поколения легко снимаются отверткой с тонким жалом из-за наличия в них особых пружин, а вот уплотнители старых вариаций извлекаются сложнее. Разумеется, старый уплотнитель замещается новым.

8. Смазать установленные в корпусную часть крана новые уплотнительные элементы. Это поможет многократно увеличить срок их службы.

Следуют помнить, что смазка должна быть только та, которая была изготовлена специально для ремонтируемого смесителя. Состав уплотнительных материалов у ряда производителей может иметь существенные отличия, что, в случае применения неподходящего вида, обязательно приведет к деформации колец уплотнителя и к нарушению общей герметичности.

После процедуры замены уплотнителя, происходит сборка смесителя: вначале устанавливается в исходное положение шарик, после – монтаж кожуха и маховика. Далее идет проверка герметичности всех соединений путем подачи воды в смеситель. Если соединения не протекают, присутствует требуемый напор и температура воды поддается регулировке – это означает, что процедура самостоятельного ремонта шарового смесителя прошла успешно!

обзор частых поломок и способы их устранения

Большинство владельцев привыкли решать нюансы бытового ремонта своими руками, не прибегая к помощи различных «умельцев на час». И дело не только в экономии средств, устранении мелких неисправностей современной сантехники — задача интересная и вполне посильная даже для новичка.

Но чтобы добиться успеха, нужно знать принцип устройства и его слабые стороны. Попробуем подробно разобрать одну из проблем – как отремонтировать шаровой смеситель в ванной или на кухне.

Содержание статьи:

• Принцип действия и устройство крана
• Проблемы с шаровым смесителем
  • Невозможно отрегулировать температуру распыления
  • Низкое давление воды при максимальном открытии
  • Шум при работе
  • Утечка воды — варианты ремонта
• Правила разборки шарового смесителя
• Другие проблемы с краном
• Выводы и полезное видео по теме

Принцип работы и устройство крана

Смеситель с шаровым смесителем имеет лаконичный и современный вид, что позволяет ему органично дополнить любой интерьер кухни или ванной комнаты.

Но главное его преимущество – удобство использования. Ведь в отличие от вентильной конструкции, для регулировки напора и температуры потока воды не нужно крутить ручки в поисках «золотой середины», а достаточно просто установить переключатель в оптимальное положение и начать работа одним движением руки.

Шаровой смеситель очень прост в эксплуатации: температура воды регулируется перемещением рычага вправо/влево, а напор регулируется вверх/вниз.

Конструкция типового шарового крана состоит из следующих обязательных элементов:

• Рычаг управления — поворотная рукоятка, задающая силу потока и температуру воды. Крепится к корпусу винтом, закрывается декоративной крышкой, на которой цветом или буквами обозначено обозначение холодной и горячей воды.
• Колпачок металлический , фиксирующий клапанный механизм на корпусе.
• «Кулачок» — пластмассовая деталь с фигурной шайбой, обеспечивающая движение «шарик» в определенном диапазоне. Сама шайба имеет куполообразную форму и снабжена резиновыми уплотнителями.
• Смесительная камера — стальной полый «шар», фиксируемый с помощью системы седельных клапанов и пружин. Имеет несколько отверстий: два для забора горячей и холодной воды и одно для вывода смешанной струи через носик крана. В некоторых конструкциях «шар» заключен в специальную защитную капсулу — патрон.
• Металлический корпус с носиком.
• Гайка круглая крепления корпуса на мойке.

Система приводится в действие рычагом. При его подъеме «шар» внутри крана начинает вращаться, а при совмещении отверстий с аналогичными выемками в седлах в излив подается вода. В зависимости от того, насколько полным было это совпадение, регулируются давление и температура подачи.

Шаровой миксер прост в ремонте — все расходники можно найти в продаже, но чтобы не ошибиться с размером, не выбрасывайте вышедшую из строя запчасть, а возьмите ее с собой в магазин.

Подробнее — о неприятностях, которые случаются с сантехническим прибором, и способах их устранения.

Проблемы с шаровым смесителем

Хотя шаровые краны считаются одной из самых простых и надежных конструкций, они также время от времени выходят из строя из-за естественного износа деталей или под воздействием внешних факторов. Рассмотрим самые распространенные поломки, которые могут возникнуть в процессе эксплуатации такого миксера.

Невозможно отрегулировать температуру распыления

Если смешение горячего и холодного потока происходит в хаотичном режиме, проблема кроется в выходе из строя шарового патрона или резиновых «седел». Причиной поломки чаще всего является засорение пространства между «седлами» и отверстиями «шарика».

Кран необходимо разобрать, чтобы осмотреть детали на наличие повреждений. При обнаружении таких прокладки или весь «шар» придется заменить – никакие шпаклевки с герметиком и прочие ухищрения стойкого эффекта не дадут.

Такие поломки чаще всего происходят из-за некачественной очистки воды в системе водоснабжения дома. И речь идет не только о механических включениях — частицах ржавчины и прочем мелком сорите. Проблема может заключаться в повышенной жесткости воды.

Если в ваш регион поступает вода с избытком минеральных примесей, перед покупкой нелишним будет изучить паспорт смесителя – многие производители специально указывают допустимую жесткость для бесперебойной работы своей продукции.

Если вы не хотите регулярно ремонтировать и заменять сантехнику, установите систему фильтрации, которая будет очищать воду. Механические фильтры продлят срок службы сантехники во всем доме

Для ванной комнаты, где вода используется в основном для технических целей, вполне достаточно простейшего механического фильтра, который просто защищает сантехнику от загрязнений.

А вот для кухни можно установить систему, улучшающую не только качество, но и состав воды, обогащая ее дефицитными микроэлементами. Вариантов здесь множество — от простых картриджных фильтров до систем.

Низкий напор воды при максимальном открытии

Причина может крыться не в самом смесителе, а в низком давлении в системе водоснабжения дома или квартиры. Поэтому, прежде чем разбирать конструкцию, убедитесь, что из других кранов вода течет с хорошим напором. Если все же подтверждается, что «виноват» только один смеситель, проверьте, не забит ли аэратор на изливе.

В воде иногда попадаются песок, частицы ржавчины от изношенных труб или известковый налет, который скапливается на сетке и мешает свободному течению. Чтобы убедиться, что причина именно в нем – снимите его и снова включите воду.

Для проверки состояния аэратора достаточно раскрутить кончик носика руками или с помощью сантехнического ключа предварительно обмотанного изолентой тщательно промыть сетку и установить ее на прежнее место. Конечно, если деталь прорвалась или заржавела, лучше заменить ее на новую.

Галерея изображений

Фото

Для очистки аэратора осторожно открутите его разводным ключом

При моем отключенном аэраторе под проточной водой освобождаем его от минеральных частиц и органических отложений

Разбираем аэратор на составные части, не забывая запомнить или сфотографировать последовательность разборки

При сильном загрязнении фильтров аэратора несмываемыми минеральные отложения, замочите их на ночь в уксусе. Утром очищаем детали старой зубной щеткой, собираем аэратор и устанавливаем на смеситель

Шаг 1: Откручиваем аэратор от корпуса смесителя

Шаг 2: Промыть фильтры аэратора под проточной водой

Шаг 3: Разборка аэратора на составные части

Шаг 4: Растворение минерального остатка в уксусе

давление воды не восстановилось, скорее всего причина кроется во внутреннем засоре в каналах смесителя, патрубках или сильно зажатых прокладках вкладыша. Одним словом, кран не разобрать.

Шум во время работы

Еще один распространенный нюанс эксплуатации шаровых смесителей – раздражающие звуковые эффекты, сопровождающие поток воды. Причиной этого явления является вибрация резиновых прокладок из-за взаимодействия потоков воздуха и воды.

Эта проблема имеет несколько решений: установить специальный фильтр, уменьшить напор воды или подобрать более плотно прилегающие прокладки.

Утечка воды – варианты ремонта

Перед началом ремонта важно определить источник протечки, а заодно обратить внимание на положение, в котором находится рукоятка управления.

Если при открытии крана из-под рычага вытекает вода, причиной поломки может быть повреждение прокладки.

Может выйти из строя со временем или из-за некачественной накатки клапанной крышки — острые края легко повреждают резину. Чтобы устранить дефект, нужно и установить новую прокладку.

Резиновые уплотнительные кольца являются наиболее уязвимыми деталями конструкции смесителя, но их легко заменить штатным ремкомплектом

Если из крана капает вода, когда ручка находится в положении блокировки, есть несколько вариантов:

• Самый простой — это когда из-под колпачка маятника появляется вода. Для устранения такой проблемы достаточно подтянуть соединение гаечным ключом. Течь остановлена? Ну значит причина была именно в разболтавшемся креплении.
• Если течет из-под гидроблока, но на самом металле трещин не обнаружено, проблема, скорее всего, в износе прокладки под гайкой. Для его замены нужно открутить гайку крепления корпуса и отсоединить смеситель от входов (разумеется, предварительно перекрыв подачу воды). После этого отработавший расходник заменяется новым, и при правильном подборе диаметра прокладки она с усилием устанавливается в канавку. Затем кран собирается и проверяется на работоспособность.
• Если на самом корпусе обнаружена трещина, пропускающая воду, то кран придется полностью заменить. Конечно, можно замазать дефект каким-нибудь водостойким герметиком и даже «холодной сваркой», но такой ремонт может быть только временным — протечку таким способом не устранить.
• Трещина на рычаге управления — эту проблему можно полностью решить заменой ручки, что обойдется намного дешевле покупки.

Обратите внимание, что внешние повреждения корпуса могут быть неразличимы невооруженным глазом, но даже микроскопические трещины подтекают и вызывают появление луж в основании крана.

Поэтому рассмотрите металл с лупой — при увеличении дефектов выявить дефекты намного проще.

Следующая фотоподборка ознакомит Вас с особенностями замены поворотного смесителя:

Галерея изображений

Фото

В корпусе поворотного смесителя имеется несколько уплотнительных колец, повреждение которых можно определить по течи по линии вращения гусака. Стрелками 1 указано расположение внутренних прокладок

Стрелкой 2 на первом и втором фото указана круглая деталь, фиксирующая верхнюю часть корпуса смесителя. Цифра 3 указывает на нейлоновую шайбу. Снимаем оба элемента

Сняв прижимную круглую часть и капроновый уплотнитель, снимаем рубашку с гусаком. Осматриваем рубашку, если она заржавела, то придется менять весь смеситель, если нет, продолжаем работу

Осмотрев уплотнительные кольца, понимаем, что они ослаблены. Так их нельзя приобрести в ремкомплектах, увеличим диаметр посадочных мест

Предварительно сместив штатные уплотнители, увеличиваем диаметр посадочных мест под прокладки

Устанавливаем штатные уплотнители точно поверх присоединяемой санитарной резьбы как не нарушить герметичность данного узла

Прикрепляем рубашку с расплавленным гусаком к корпусу, стараясь не нарушать положение уплотнителей. Рубашка должна их плотно прижимать

Шаг 1. Обнаружение повреждения уплотнения

Шаг 2: Осмотр смесителя на наличие неровностей

Шаг 3: Отсоединение и проверка гусака с рубашкой

Шаг 4: Выявление причины протекания воды через корпус

Шаг 5: Увеличение диаметра патрубка

Шаг 6: Установка уплотнений над намотчиком

Шаг 7: Установка второго уплотнительного кольца

Шаг 8: Установка на место рубашки гусака

Убедившись в герметичности штуцеров смесителя к уплотнителям, собираем устройство в обратный порядок:

Галерея изображений

Фото

Шаг 9: Установка капронового уплотнения на смеситель

Шаг 10: Обеспечение плотной посадки

Шаг 11: Установка кольцевого хомута

Шаг 12: Закрутите стопорное кольцо вручную

Далее — тонкости разборки и диагностики.

Правила разборки шарового смесителя

Если ни подтяжка гайки, ни чистка аэратора не помогли устранить неисправность, то придется менять прокладки или сам «шар».

Как уже было сказано, камера смешения частичному ремонту не подлежит — она ​​неразборная. А для его замены придется разобрать весь смеситель, а заодно проверить сохранность других внутренних элементов.

Внутренняя часть миксера со снятым шаром: видны отверстия, которые пропускают воду, а в закрытом состоянии препятствуют его перемещению

Для работы потребуются обычные инструменты из набора домашнего мастера: разводной ключ, пассатижи, отвертка (прямая, крестообразная или шестигранная – это зависит от винта, которым оснащен кран).

Чтобы достать «седла» и пружины, удобно использовать тонкую отвертку. На его конец нанизываются мелкие детали и аккуратно вытягиваются

Пошаговая инструкция по разборке шарового смесителя:

1. Перекройте подачу воды, а затем откройте кран, чтобы слить остатки жидкости из труб.
2. Подденьте отверткой или обычным ножом декоративную заглушку на корпусе смесителя и снимите ее.
3. Удалите винт, расположенный под заглушкой.
4. Снять рукоятку рычага (если кран давно не раскручивался, может потребоваться значительное усилие). Чтобы не повредить хромированное внешнее покрытие корпуса, желательно работать ключом или пассатижами через тонкую ткань или салфетку.
5. Теперь нужно снять колпачок. Для этого можно воспользоваться разводным ключом или, установив изогнутый конец отвертки под углом, легким нажатием против часовой стрелки открутить деталь. Если кран старый, колпачок может «прикипеть» и не поддаваться легкому нажатию. При этом можно слегка постучать молотком по рукоятке отвертки, чтобы деталь «отъехала».
6. После того, как кольцо откручено и снято, внутри смесителя вы увидите деталь в виде купола — кулачок и шайбу. Их необходимо подцепить пассатижами, вытащить и промыть, чтобы удалить всю грязь и известковые отложения.
7. Теперь можно вынуть «шар» из миксера, также промыть его от грязи и внимательно осмотреть с помощью той же лупы. При обнаружении микротрещин, канавок, сколов или других повреждений деталь следует заменить на новую. Чтобы не ошибиться с диаметром, возьмите с собой испорченный «мяч» — в магазине будет проще найти подходящий аналог.
8. После этого нужно достать резиновые уплотнения клапанов — так называемые «седла». Также они могут повредиться или просто потерять эластичность со временем, а неплотное прилегание «седел» к шаровой камере может привести к протечке воды внутрь клапана. Такие детали не сложно найти в продаже, да и стоят они недорого, поэтому даже если при визуальном осмотре вы не обнаружили дефектов на резине, но клапан работает давно, замена прокладок просто на всякий случай. профилактические цели. А продлить срок службы уплотнителей поможет нанесение сантехнической смазки после их установки.
9. Затем осмотрите пружины сжатия, расположенные внутри сидений. Если они повреждены, ослаблены или провисли – подберите новые.
10. Всю внутреннюю полость смесителя нужно промыть и очистить, после чего можно приступать к обратной сборке.
11. Пружины вставляются в «седла», затем каждый элемент укладывается до упора в углубление. На шар тонким слоем наносится силиконовая смазка, затем деталь устанавливается внутрь корпуса так, чтобы ограничительный выступ совпадал с канавкой.
12. Теперь нужно поставить на место пластиковые детали – «кулачок» и купольную шайбу. Сложностей на этом этапе возникнуть не должно, ведь на корпусе есть канавка, которая легко совмещается с выступом на «кулачке».

Далее осталось собрать верхнюю часть крана: накрутить металлический колпак, установить ручку, зафиксировать винтом и закрыть декоративным колпаком.

Фотогалерея

Фото

Для доступа к втулке с шаровым механизмом необходимо разобрать смеситель

Под пробкой находится винт, удерживающий ручку однорычажного смесителя. Откручиваем тонкой шлицевой отверткой

Освободив отверстие от минерального осадка, если он есть, подхватив отверткой ручку прибора, освобождаем доступ к патрону шарового или иного шарнирного смесителя

К заменяем шаровой механизм, снимаем его с шасси. места и поменять на новую втулку с шариком. Новый картридж должен быть такого же размера.

Шаг 1: Снятие декоративной крышки

Шаг 2: Отвинтите винт, удерживающий рычаг

Шаг 3: Снятие шарнирной ручки миксера

Шаг 4: Снятие шарового механизма с корпуса

Другие проблемы с краном

Во время работы шарового миксера могут возникнуть другие проблемы. Например, в ванной часто течет в месте переключения с крана на душ. В этом случае необходимо заменить изношенный внутренний сальник.

Чтобы устранить этот нюанс, необходимо перекрыть воду, закрыть рычаг и снять гибкий шланг душа. Затем вооружитесь пассатижами и отверткой, снимите кнопку, а затем переходник, который переключается с крана на душ.

Теперь осталось заменить старое уплотнительное кольцо и собрать конструкцию в обратном порядке.

Если поток вообще не реагирует на переключатель, а вода течет одновременно из душа и из носика крана, причиной поломки может быть износ кольцевых прокладок

Заменить прокладки несложно, гораздо сложнее найти в продаже подходящий ремкомплект. Именно поэтому добросовестные производители предусмотрительно кладут в комплект со смесителем запасные прокладки.

Если «запас» уже израсходован или утерян, то можно попробовать изготовить этот расходный материал самостоятельно, вырезав деталь из подходящего листа резины толщиной 3-4 мм.

Замена прокладок золотника производится следующим образом:

Если вышла из строя только верхняя прокладка, можно отладить работу крана, не разбирая смеситель полностью.Достаточно после отключения воды отсоединить гибкий душевой шланг, демонтировать декоративный колпачок, снять изношенную резину и заменить его с новым.Но если эта манипуляция не решила проблему, нужно будет действовать дальше.

Необходимо открутить крепежный винт и осторожно снять золотник с корпуса клапана.

Снимите старые резинки и установите новые.

Обработайте прокладки смазкой – эта манипуляция повысит как их срок службы, так и работу узла в целом.

Соберите конструкцию и замените переключатель.

Если не работает кнопка переключения со смесителя на душ, скорее всего внутренняя пружина деформирована или сломана.

Обновить эту деталь довольно просто — нужно всего лишь снять переключатель, чтобы можно было плоскогубцами намотать на стержень новую спираль. Подробнее о ремонте смесителя с душем можно прочитать . .

При замене пружины в новой детали диаметр должен быть немного меньше предыдущего — это обеспечит более плотное прилегание к штоку

Выводы и полезное видео по теме

Процесс разборки и ремонта устройства нагляднее видно на видео:

И последний совет: не экономьте при покупке смесителя, так как на срок его службы влияет не только качество воды и другие внешние факторы, но и материалы, из которых изготовлена ​​сама конструкция крана.

Если вы выберете дешевую модель, скорее всего, она будет изготовлена ​​из силумина (недорогой сплав алюминия и кремния). Хотя такие метчики выглядят очень привлекательно как по цене, так и по внешнему виду, они быстро теряют первоначальный блеск и выходят из строя. Поэтому для долгой службы без аварий и регулярных ремонтов стоит присмотреться к проверенным латунным часам.

Пожалуйста, оставляйте комментарии, задавайте вопросы в блоке ниже. Возможно, вам уже приходилось сталкиваться с ремонтом шарового миксера и получилось успешно справиться с поломкой. Поделитесь с нашими читателями, как вам удалось починить сантехнику.

Ремонт шарового крана смесителя

• Устройство
• Самые частые поломки
• Почему возникают сбои?
• Как починить шаровой миксер?
• Видеоматериал

Шаровые краны появились на рынке относительно недавно и сразу смогли завоевать огромное количество поклонников. Сегодня почти половина рынка смесителей занята этим типом кранов. К сожалению, нет ничего вечного, и ломается даже самая надежная и добротная техника. Многих интересует: можно ли самому отремонтировать шаровой кран смесителя? Это вполне решаемый вопрос, так как устройство нельзя назвать слишком сложным.

Что именно вам предстоит сделать, вы узнаете из этой статьи.

к оглавлению ↑

Устройство

Основными компонентами, составляющими конструкцию, являются следующие:

• Регулировочный рычаг. Он также известен как «джойстик» или «бабочка».
• Уплотнительная шайба.
• Контргайка. Он предназначен для регулировки герметичности механизма.

Вся конструкция заключена в металлический корпус. Качество устройства зависит от двух факторов:

• Точность подгонки деталей.
• Надежность материалов изготовления.

Но главной деталью конструкции является шар из металла, полый изнутри. Всего в нем проделано 3 отверстия. Два для забора холодной и горячей воды, один для выпуска смеси горячей и холодной воды.

Как видите, конструкция не особо сложная. И если у вас есть хотя бы базовые технические знания, вы без труда справитесь с этой работой. Однако назвать прочными детали нельзя, поэтому во избежание поломки не нужно прилагать чрезмерных усилий.

к оглавлению ↑

Наиболее частые поломки

Для ремонта шарового смесителя своими руками необходимо знать о наиболее частых поломках конструкции и признаках неисправности:

• Кран пропускает воду, находясь в закрытое положение.
• При нормальном напоре воды из крана струится тончайшая струйка.
• Процесс управления температурой и интенсивностью подачи воды затруднен. Другими словами, кран не слушается привычных команд, а, как говорится, «живет своей жизнью».

Важно! Если напор воды в кране уменьшился, проверьте состояние аэратора. Аэратор представляет собой сетку, скрученную в носовой части конструкции. Иногда достаточно его почистить, и кран начинает нормально работать, разбирать смеситель не придется.

к оглавлению ↑

Почему возникают неисправности?

Перед ремонтом шаровой мешалки имеет смысл ознакомиться с основными причинами поломок:

• Наиболее частая причина поломок – засорение пространства между резиновыми седлами и шаром. Если вовремя не устранить загрязнение, то оно может привести к деформации резинового седла и выходу его из строя.
• Иногда из-за чрезмерной жесткости воды затвор забивается. Чистка его не займет много времени, а вот с разборкой крана повозиться все же придется.
• Утечка также может привести к ослаблению колпачка на рычаге. Стебель не проходит до конца; вода начинает протекать. Ремонт шарового крана своими руками в этом случае сводится к закручиванию винта с шестигранной головкой, расположенного в нижней части крышки
• Если течет вода из-под корпуса крана, то скорее всего причина в износе уплотнительных колец. Их нельзя отремонтировать, нужно только купить новые и заменить.
• Шаровая трещина. Здесь есть 2 варианта: купить новый миксер или заменить шар.
• Если корпус треснул, то смеситель ремонту не подлежит, кран подлежит замене. Заделать трещину можно на короткое время, но это ненадолго.

Важно! Если вода жесткая или вы живете в старом доме с проржавевшим водопроводом, проблема починки крана будет преследовать вас постоянно. Вы можете решить проблему, если установите фильтры на входе. Однако совсем не обязательно, чтобы они были «навороченными» и дорогими. Бюджетного фильтра грубой очистки вполне достаточно.

к оглавлению ↑

Как закрепить шаровой миксер?

Итак, смеситель вышел из строя. Вы провели по возможности экспресс-диагностику устройства и решили, что ремонта не избежать:

• Сначала закройте входной кран и слейте воду.
• Снять заглушку с джойстика (она служит декором). Теперь вы видите зажимной винт.
• Ослабьте зажимной винт и снимите рычаг. Иногда бывает так, что при длительном использовании устройства рычаг почти намертво «прилипает» к штоку. При этом придется приложить некоторые усилия, но, как говорится, без фанатизма, чтобы не вывести конструкцию из строя окончательно.
• Отвинтите уплотнительное кольцо отверткой. Вставьте кончик отвертки в канавку и, поворачивая ее против часовой стрелки, открутите кольцо.

Важно! Следите за тем, чтобы кран не вращался вместе с кольцом, так как вы рискуете повредить шланги.

• Вытащите хромированный купол плоскогубцами. Будьте очень осторожны, чтобы не повредить кольцо под куполом.
• Теперь вы видите конусообразную пластиковую матрицу. Его нужно очистить от грязи.
• Под матрицей находится металлический шарик. Внимательно осмотрите его. Если он треснул, значит — надо его менять.

Важно! Обратите внимание, что при установке шара в исходное положение паз совпадает с выступом, расположенным в корпусе.

• Осмотрите пружины под прокладкой, удерживающей шар. Со временем пружины изнашиваются и становятся менее эластичными. Поэтому, если представится возможность, есть смысл их заменить.

Важно! При разборке и очистке шарового миксера смажьте детали силиконовой смазкой. Он не только обеспечивает дополнительную надежную герметизацию конструкции, но и продлевает срок ее эксплуатации.
